P82b96 Bipolar IC Guide: antsipirihany antsipirihany, modely 3D ary Datasheet Analysis

Ny P82b96 IC dia vahaolana vahaolana vahaolana namboarina mba hanamorana ny serasera tsy misy tomika eo amin'ny bus I2C sy ny fanitsiana bus hafa isan-karazany, ka mahatonga azy ho singa matotra amin'ny elektronika maoderina.Ny fahafahany manohana ny fifandraisan-doha Bidirectional mifanalavitra amin'ny volavolan-kevitra samihafa sy ny fenitra misy ankehitriny dia manatsara ny lanjany amin'ny famolavolana fizaran-tany sarotra.Na ampiasaina amin'ny rafitra momba ny automatique, ny tontolo indostrialy, na elektronika mpanjifa, ny P82B96 dia manome antoka ny fifandraisana azo itokisana sy avo lenta eo amin'ny microcontrollers, sensor, ary periphers hafa, na inona na inona toetra hafa.

katalaogy

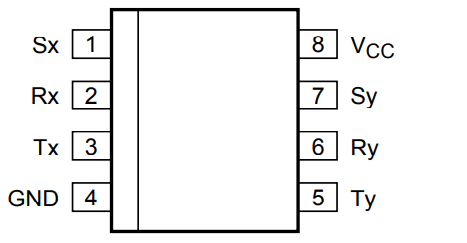

Pinout of P82b96

Modely cad amin'ny p82b96

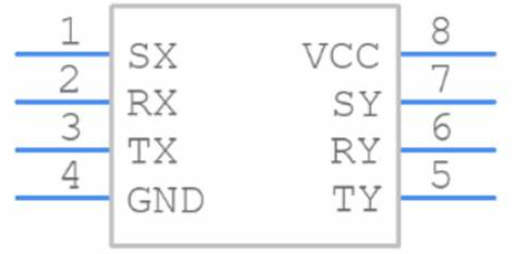

marika famantarana

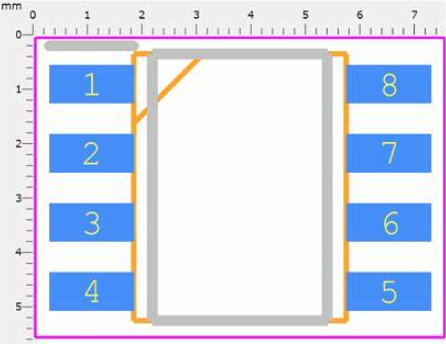

Phootperint

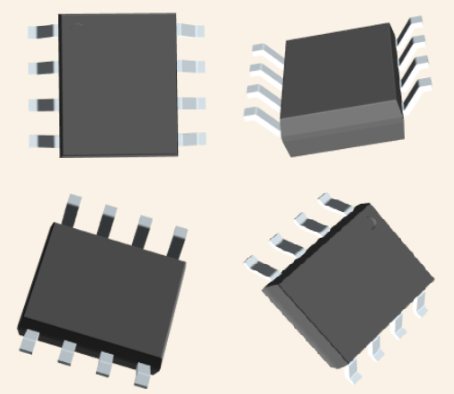

Modely 3D

Ny fijerena ny p82b96

ny P82b96 IC dia noforonina mba hanolotra interface tsara, bidiractional interface tsara eo anelanelan'ny bus I2C mahazatra sy ny fitrandrahana bus hafa.Ity lojika ICC-bus ity dia lojika amin'ny bus samihafa miaraka amin'ny volavolan-dàlana samihafa sy ny toetrany ankehitriny, anisan'izany ny 350 SMBUS, ary fitaovana lojika 3.3V, ary miitatra amin'ny ambaratonga 15v na ny lojika 15V.Mofomamy am-potika ireo fifandraisana ireo raha mitazona ny protocols I2C-bus bus sy ny hafainganam-pandeha amin'ny famantaranandro.Ny ic dia manamaivana ny vesatra ao amin'ny Node I2C-Bus amin'ny alàlan'ny fanalavirana azy avy amin'ny bera vaovao na lavitra I2C-bus.Io fitokanana io dia mampihena ny ahiahy momba ny isan'ny fitaovana na ny toerany ao amin'ny rafitra I2C, ka nanala ny fetrany toy izany.Ny P82b96 koa dia manohana ny fandefasana ny SDA sy ny scl Signals amin'ny alàlan'ny tsipika voalanjalanja, toy ny tsiroaroa miforitra na miaraka amin'ny opto-coupling, manolotra fifandraisana mora sy azo itokisana ary azo itokisana.

Matetika ianao no afaka manadino ny P82b96 mba hanamorana ny fanitsiana I2C.Ohatra, amin'ny toe-javatra izay miparitaka amin'ny halavirana lavitra na asehoy ny toetran'ny herinaratra samihafa, ny p82b96 dia manome haingo azo ampiharina sy mahomby.Ny fahaizan'ny P82b96 amin'ny fanohanana ireo fangatahana isan-karazany dia mihoatra ny tranga fampiasana mahazatra.Ohatra, ao amin'ny Automation indostrialy, izay ifampiresahana be loatra amin'ny halavirana lavitra dia tsy maintsy, ny fiheveran'i IC amin'ny fitantanana ny tsipika avo lenta nefa tsy manam-pahefana ny tsy fivadiham-bokatra I2C.

Ankoatr'izay, amin'ny elektronika elektronika mandroso, izay misy ny fampifangaroana sy ny fanjifana herinaratra ambany dia ny tena zava-dehibe, ny sary an-tsary ao amin'ny P82b96 ary ny fandeferana amin'ny volavolan-dalàna avo lenta dia manome tombony tsy misy dikany.Azonao atao ny mamorona rafitra izay mifanipaka sy ny angovo-mahomby amin'ny alàlan'ny fahatsiarovan-tena amin'ny fahaizan'ny interface tsara ic.Ao amin'ny fifandraisan-davitra, ny fahaizan'i Ic hitazomana ny tsy fivadiham-peo manerana ny toe-javatra mifanelanelana dia manampy amin'ny famolavolana fotodrafitrasa mifandimby.

P82b96 toetra

endri-javatra	Description
Bidirectional Famindramam-baovao	dia manome fahafahana Famindrana angon-drakitra Bidirectional an'ny I2C-bus famantarana
Capacitance fitokana-monina	Isolates capacitance, mamela ny 400 pf amin'ny sx / sy ny lafiny ary hatramin'ny 4000 pf amin'ny tx / ty lafiny
Avo Milentika Sink	Tx / ty Ny vokatra dia afaka milentika hatramin'ny 60 ma, mety amin'ny mitondra fiara ambany na Bioka avo lenta
Lalalana lavitra hetsika	fanohanana 400 khz fandidiana momba ny halaviran'ny 20 metatra farafahakeliny (jereo ny A10148)
MANERAN- Mameno ny range volteage	Miasa Miaraka amin'ny famatsiana volavolan-dalàna momba ny 2 v ka hatramin'ny 15 v, tsy miankina amin'ny lojika I2C-bus ambaratonga ao amin'ny SX / SY SY
famantarana Splitting ho an'ny mitokana	mamaky Ny famantarana I2C-bus ho any amin'ny handroso / averina TX / rx, ty / ry tsiroaroa amin'ny fifampiraharahana Osto-Electical Isolator
IVA Fisarotam-pahefana	Toetoetra Ny famatsiana ambany ankehitriny
ESD MIARO	ESD Fiarovana: Mihoatra ny 3500 V HBM, 250 V DIP, 400 V So Package MM, ary 1000 V CDM
Latch-up Fandidiana maimaim-poana	Latch-up maimaimpoana, naorina amin'ny fampiasana fomba bipolar tsy misy firafitra mipetaka
Available entana	nanatitra ao amin'ny fonosana SHIP8, SO8, ary TSSOP8 fonosana

Famaritana ara-teknika

Ity ny latabatra voalamina ho an'ny fepetra ara-teknika ao amin'ny NXP USA Inc. P82b96TD, 112.

Type	fikirana
Orinasa Fe-potoana	7 HERINANDRON'NY
fitomboan'ny Type	Surface tendrombohitra
Fonosana / Raharaha	8-SOIC (0.154, 3.90mm sakany)
Surface tendrombohitra	ENY
interface tsara Fenitra	General Zava-kendreny
fandidiana hafanana	-40 ° C ~ 85 ° C
Packaging	Tube
MIVOAKA	2003
Jesd-609 fehezan-dalàna	F4
anjara sata	Mavitrika
hamandoana Sensitivity Level (MSL)	1 (Tsy voafetra)
isa amin'ny fijanonana	8
Type	Buffer, Redriver
Terminus farany	Nickel / palladium / volamena (Ni / PD / au)
Rindranasa	I2C
Zintin'aratra - famatsiana	2v ~ 15V
Terminus Toerana	lafiny roa
Terminus -KARAZANY	drenin'ilay Wing
TAMPON'ISAN'NY Reflow ny mari-pana (° C)	260
isa ny fiasa	2
Famatsiana Zintin'aratra	5V
Fotoana @ peak Reflow ny hafanana-max (s)	30
Base Laharana ampahany	P82b96
Output	2-tariby fiara fitateram-bahoaka
Pin Manisa	8
JESD-30 fehezan-dalàna	R-PDSO-G8
fahaizana sata	tsy mahay
isa offlels	2
amin'izao fotoana izao - famatsiana	900μμ
fahan'ny	2-tariby fiara fitateram-bahoaka
Driver Isan'ny bitika	2
Receiver Isan'ny bitika	2
NY FANAZAVANA Rate (max)	400khz
Capacitance - Input	7pf
NY FAHARETANY	4.9mm
hahavony Nipetraka (max)	1.75mm
sakany	3.9mm
Rohs sata	Rohs3 mifanaraka tsara

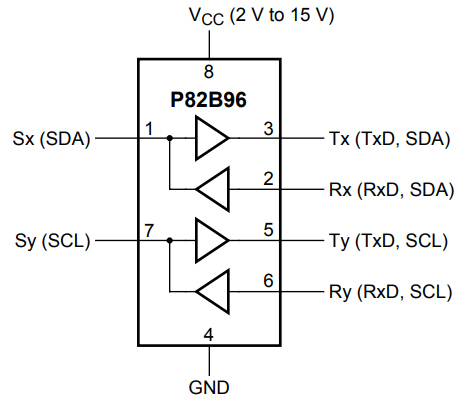

Sakana diagram an'ny P82b96

Alternative for p82b96

Laharana modely	mpanamboatra	Description
P82b96PN, 112	NXP Semiconductors	P82b96P - Dual Bidirectional Busfer Buffer Dip 8-Pin
P82b96pe4	Texas fitaovana	lafiny roa Transceiver Line, PDIP8, Rohs Feno, plastika, Dip-8
9.4e + 11	NXP Semiconductors	I C Microprocessor microprocessor circuit, pdip8, dip-8, microprocessor ic: Hafa
P82b96P	Texas fitaovana	2-bit bidirectional 2- ka hatramin'ny 15-v 400-khz i2c / smbus buffer / cable extender 8-pdip -40 hatramin'ny 85 ° C

Vokatra azo ampitahaina

Laharana ampahany	mpanamboatra	Fonosana / tranga	Manome volonta	fahan'ny	Moisture Sensitivity Level (MSL)	Fotoana fitarihana orinasa	NY FAHARETANY	Output	PIN Count	Hijery fampitahana
P82b96TD, 112	NXP USA Inc.	8-SOIC (0.154, 3.90mm sakany)	5 v	2-tariby fiara fitateram-bahoaka	1 (Tsy voafetra)	7 HERINANDRON'NY	4.9 MG	2-tariby fiara fitateram-bahoaka	8	P82b96TD, 112 Vs PCa9601D, 118
PCA9601D, 118	NXP USA Inc.	8-SOIC (0.154, 3.90mm sakany)	3.3 V	2-tariby fiara fitateram-bahoaka	1 (Tsy voafetra)	7 HERINANDRON'NY	4.9 MG	2-tariby fiara fitateram-bahoaka	8	PCA9601D, 118 Vs P82b96TD, 112
PCA9600D, 118	NXP USA Inc.	8-SOIC (0.154, 3.90mm sakany)	5 v	2-tariby fiara fitateram-bahoaka	1 (Tsy voafetra)	7 HERINANDRON'NY	4.9 MG	2-tariby fiara fitateram-bahoaka	8	PCA9600D, 118 Vs P82b96TD, 112
PCA9600D, 112	NXP USA Inc.	8-SOIC (0.154, 3.90mm sakany)	5 v	2-tariby fiara fitateram-bahoaka	1 (Tsy voafetra)	7 HERINANDRON'NY	4.9 MG	2-tariby fiara fitateram-bahoaka	8	PCA9600D, 112 Vs P82b96TD, 112

Ny fampiharana ny p82b96

Interface tsara

Ny P82B96 dia manelanelana amin'ny fanelanelanana ny I2C-Bus izay miasa amin'ny ambaratonga lojika, manomboka amin'ny 5v ka hatramin'ny 3V na hatramin'ny 15V.Ity endri-javatra ity dia manaporofo fa sarobidy amin'ny tontolo iainana mifangaro, ny fiantohana ny fifandraisana mahomby eo amin'ny singa miaraka amin'ny fanondroana volavolan-kevitra samihafa.

Fitsipika momba ny I2C sy ny SMBUS: Ny fitaovana dia manondro ny I2C dia manondro tsy misy fenitra amin'ny fenitra Smbus, miantoka ny fifandraisana mifanaraka amin'ny protocols isan-karazany.Ity fahaiza-manao ity dia manatsara ny fampifangaroana ny rafitra ao amin'ny rafitra fampidirana ireo fitaovana I2C sy Smbus, manitatra ny mety ho fampiharana ny P82b96 ao amin'ny tontolo ekosista elektronika samihafa.

Fiovam-bahoaka isan-karazany

Ny fahafaha-mijery ny P82b96 dia ny fiovam-pon'ny I2C mahazatra ho an'ny hardware bus samy hafa.Ity fiovam-po ity dia manatsara ny tsy fivadiham-pamokarana, ny fihazonana fahatokisana data mihoatra ny tariby lava na amin'ny toe-javatra mitaona elektrika.Ny sonia fanehoana fanavahana dia tena sarobidy amin'ny toe-javatra azo ampiharina izay mety hampandefitra ny serasera IIC nentim-paharazana (EMI) ny fitsabahana elektromagnetika (EMI).

Osto-mitokana ao amin'ny tambajotra I2C

Mampiasa opto-squarms miaraka amin'ny p82b96 ho an'ny opto-mitokana dia manatsara ny fanararaotana ara-pifandraisana amin'ny tontolo mitabataba amin'ny herinaratra.Ny fitrandrahana ny fizarana tambajotra samihafa dia manatsara ny fahatokisan-tena amin'ny alàlan'ny fanalefahana ny loza ateraky ny sparge sy ny tadivavarana tany.Ny automatique indostrialy matetika dia mampiasa an'io teknika io mba hiarovana ny singa saro-pady, antoka ny fandidiana maharitra sy tsy misy fotony.

Fanamafisana ny hafainganam-pandeha: Ny P82b96 dia manohana ny hafainganam-pandehan'ny fandidiana hatramin'ny 400 KHZ, manamora ny famindrana angon-drakitra haingana amin'ny fampiharana haingam-pandeha avo lenta.Ity fahaiza-manao ity dia ampiasaina amin'ny toe-javatra izay miankina amin'ny fifandraisana haingana, toy ny rafitra fividianana data sy ny sehatra ara-barotra avo lenta.Ny fandanjalanjana ny hafainganam-pandeha ambony sy ny fahatokisana dia mitsangana ho fehizoro amin'ny rafitra izay takiana amin'ny famindrana angon-drakitra.

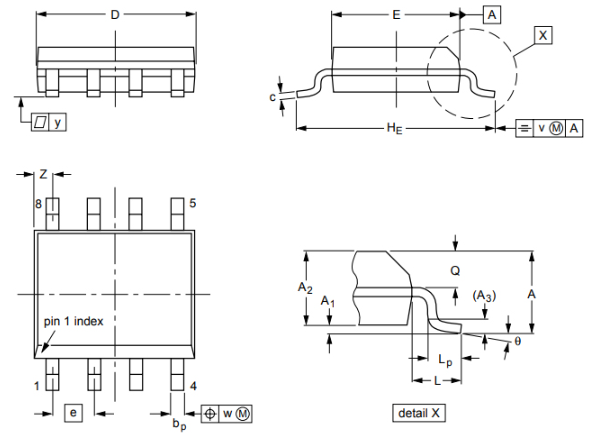

Antsipirihany fonosana p82b96

mpanamboatra

Ny semiconductor NXP semiconductor dia mamoaka vahaolana fifandraisana azo antoka amin'ny rafitra vita amin'ny rafitra voampanga, tohanan'ny mpiasa maneran-tany 45000 any amin'ny firenena 35 mahery.Miaraka amin'ny fanatrehana malaza ao amin'ny sehatry ny teknolojia dia maherin'ny enina taona mahery, ny NXP dia manosika ny fanodinana ny fanavaozana, indrindra amin'ny fiara mifandray, fiarovana azo antoka, ary vahaolana mifandray tsara, ary vahaolana feno.

Ny fusion of Freescale Semiconductor ao amin'ny portfolio an'ny NXP dia nanitatra ny faravodilanitra orinasa.Ity Merger ity dia manam-pahaizana momba ny asa ara-teknika miaraka amin'ny sorona vokatra marobe, fitaovana NXP mba hivezivezena haingam-pandeha ara-teknolojia haingana.Ny fangatahana isan'andro - toy ny fanatsarana ny fiarovana ny automatique sy ny haitao ara-teknolojia - Asehoy ny fanoloran-tenan'i NXP mba hitrandrahana ny teknolojia ho an'ny tsara kokoa amin'ny fiaraha-monina.

Ny NXP dia manana anjara toerana lehibe amin'ny fandrosoana ny fiarovana ny fiara sy ny fifandraisana.Ny vahaolanain'izy ireo dia mitarika amin'ny fanavaozana amin'ny familiana amin'ny fiara mitondra fiara, fiara-fiara (V2V) sy ny rafitra fialamboly.Ny fiakaran'ny fiara herinaratra sy otrikaretina dia mitaky ny fepetra fiarovana sy ny fifandraisana tsy misy tombo-kase, izay ahitana ny fahaizan'ny NXP.Azonao atao ny manaiky ny lanjan'ireo fanavaozana ireo, matetika ary miteraka lozam-pifamoivoizana kely sy fitantanana ny fifamoivoizana tsara kokoa.

Datasheet PDF

PCA9601D, 118 Datasheets:

Bateria bateria cylindrical.pdf

PCA9601.pdf

Fanontaniana matetika matetika [FAQ]

1. Inona no asan'ny voalohany amin'ny P82b96?

Ny P82b96 dia miasa amin'ny maha-tetezana, manorina fomba fiasa bordirectional, tsy misy lojika eo anelanelan'ny bus fenitra mahazatra sy karazana bus hafa.Izany dia mamela ny rafitra samihafa hifampiresaka am-po.Sarobidy indrindra amin'ny fampiharana mitaky fifaneraserana isan-karazany.

2. Moa ve ny P82B96 no manohana ny angon-drakitra avo lenta amin'ny hafainganana lavitra?

Eny, ny P82B96 dia afaka mametraka ny famantaranandro avo lenta amin'ny tariby lava be.Ho an'ny halavirana fohy kokoa dia ampy ho an'ny fotoana voafetra ny fahafaha-miasa.Na izany aza, rehefa miatrika lava be toy ny 25 metatra, ny teôlismiss dia mihatra kokoa.Ny tena fampiharana dia manambara fa hiantohana ny fampisehoana tsara indrindra, dia manjaka ny mandinika ny toetran'ny Transmismiss toa ny mifanentana sy tsy fivadiham-peo.Ireo dingana ireo dia manampy amin'ny fanamaivanana ny hadisoana sy ny saina, ny fampitomboana ny fahatokisana amin'ny ankapobeny ny famindrana angon-drakitra.

3. Ahoana no fomba itondran'ny diode amin'ny fampiharana P82B96 sasany?

Amin'ny toe-javatra sasany izay misy overshoot tsy misy fotony ary maneno, ny dioda ao amin'ny P82b96 dia mety hitondra.Ireo tranga ireo dia matetika mifamatotra amin'ny fanovana volavolan-tena tampoka.Ny paikady fanalefahana dia ahitana ny teknika fanivanana mety, ny fiantohana ny herin'ny herinaratra dia mijanona ho maharitra, ary ny fametrahana tsara ny capecitoring.Ireo fepetra ireo dia mety hampihena ny fanamboarana tsy ilaina, ary hanatsara ny fahamarinan-toerana sy ny fahatokisana ny P82B96 amin'ny fampiharana isan-karazany.
