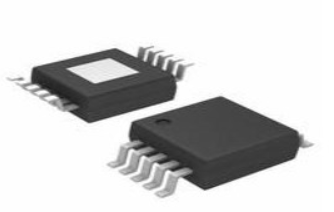

PCA9615 A2C Bus Busfer: Pinout, Specs, Application, ary Datasheet

Ao amin'ny tontolon'ny fanamboarana elektronika haingana, izay mihazona fifandraisana azo itokisana eo amin'ny singa dia tena matotra, indrindra amin'ny tontolo mitabataba elektrika.Ny PCA9615, mpitaingin-tsoavaly Dual-channel A2C-bus dia natao ho an'ny fiasa haingana sy ny fiasa (FM +), dia manolotra vahaolana amin'ny alàlan'ny fanatsarana ny tsy fivadihana data sy ny fanohanana ny fiasa mafana.Ity lahatsoratra ity dia mandinika ny Datasheet PCA9615, Pinout, fampiharana ary fizaran-tany.Manome fomba teknika lalina sy ohatra tena izy, mitarika anao amin'ny fomba hampisarahana ny PCA9615 hanatsara ny fampisehoana amin'ny famolavolana azy ireo.

katalaogy

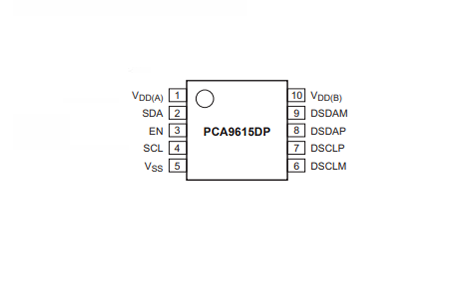

Pinout of Pca9615

Modely CAD an'ny PCA9615

marika famantarana

Phootperint

Ny fijerena ny PCA9615

nyPca9615 Manompo ho toy ny mpiray tampo amin'ny serasera ho an'ny serasera SMBUS / I2C-bus, manatsara ny fifindran'ny angon-drakitra ao anaty tontolo mitabataba elektrika.Amin'ny alàlan'ny fampiasana sosona ara-batana (di2c) izay mitazona ny fangaraharana amin'ny sosona protocol, dia manelingelina ny kolikoly data.Ity fahaizana ity dia manome antoka ny serasera azo itokisana manerana ny fangatahana isan-karazany, ao anatin'izany ny automatique indostrialy, rafitra ara-barotra, ary fitaovana ifotony mifangaro.

Ny PCA9615 dia nalaina tamin'ny fantsom-pifandraisana roa tsy mitovy haingam-pandeha ho an'ny tsipika scl.Manitatra ny sakana sy ny hafainganam-pandehan'ny SMBUS / I2C.Miaro ny tsy fivadiham-bahoaka.Amin'ny alàlan'ny fiovam-po amin'ny famantarana tsy manam-paharoa amin'ny marika mampiavaka azy, ny PCA9615 dia mampihena am-pahombiazana ny fitsabahana elektromagnetika (EMI) sy Crosstalk, izay be dia be amin'ny tontolo avo lenta.

Ny fanamarihana sonia ao amin'ny PCA9615 dia manome tombony betsaka ary manome fandavana tsara kokoa raha oharina amin'ny famantarana tokana.Mahasoa indrindra amin'ny toe-javatra indostrialy sy ny automotive izay misy ny tabataba elektrika mandrahona ny tsy fivadiham-baovao.Manohana ny halavam-pifandraisana lava sy ny tahan'ny data avo kokoa.Mamela ny famolavolana rafitra mora kokoa.Raha ny tena fampiharana, ny PCA9615 dia mampiditra ny tsy fahatomombanana amin'ny rafitra ilaina amin'ny serasera matotra amin'ny sehatra lavitra.Ny fanamarihana ny fanamarihana mampiavaka ny fifindran'ny angon-drakitra azo itokisana eo amin'ny singa toy ny vondrona mifehy ny motera sy ny sensor isan-karazany miparitaka manerana ny fiara.Ny PCA9615 dia mitazona fifandraisana mazava eo amin'ny mpanara-maso sy fitaovana an-tsaha marobe manerana ny gorodona lehibe.

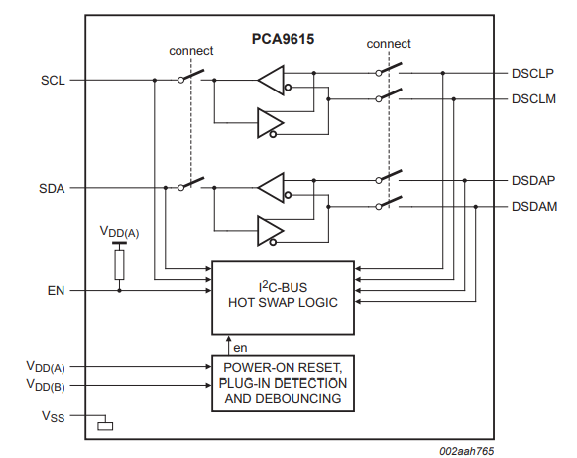

Saripika diagram an'ny PCA9615

Famaritana ara-teknika

Ity ny takelaka latabatra miaraka amin'ny fepetra ara-teknika, toetra ary tarehimarika ao amin'ny NXP USA Inc. Pca9615DPJ , miaraka amin'ny ampahany misy voafaritra manokana.

Type	fikirana
Orinasa Fe-potoana	7 HERINANDRON'NY
fitomboan'ny Type	Surface tendrombohitra
Fonosana / Raharaha	10-tfsop, 10-msop (0.118, 3.00mm sakany)
Surface tendrombohitra	ENY
fandidiana hafanana	-40 ° C ~ 85 ° C
Packaging	scotch & Reel (tr)
MIVOAKA	2010
anjara sata	Mavitrika
hamandoana Sensitivity Level (MSL)	1 (Tsy voafetra)
isa amin'ny fijanonana	10
Type	Buffer, Redriver
Rindranasa	I2C
Zintin'aratra - famatsiana	2.3V ~ 5.5v
Terminus Toerana	lafiny roa
Terminus -KARAZANY	drenin'ilay Wing
TAMPON'ISAN'NY Reflow mari-pana (cel)	tsy voalaza
isa ny fiasa	1
Famatsiana Zintin'aratra	3.3v
Terminus dity	0.5mm
Fotoana @ peak Reflow ny hafanana-max (s)	tsy voalaza
Base Laharana ampahany	Pca9615
Output	2-tariby fiara fitateram-bahoaka
Pin Manisa	10
JESD-30 fehezan-dalàna	S-PDSO-G10
isa offlels	2
amin'izao fotoana izao - famatsiana	16μa
fahan'ny	2-tariby fiara fitateram-bahoaka
NY FANAZAVANA Rate (max)	400khz
Famatsiana Voltage1-nom	5V
Capacitance - Input	7pf
NY FAHARETANY	3mm
hahavony Nipetraka (max)	1.1mm
sakany	3mm
Rohs sata	Rohs3 mifanaraka tsara

Endri-javatra sy tombontsoa lehibe

Fampiasa mafana-swap

Ny famolavolana PCA9615 dia ahitana fahaiza-manao mafana mafana, izay mamela ny Modules ho mifandray sy tapaka tsy misy fanelingelenana angon-drakitra.Ity endri-javatra ity dia mahasoa indrindra amin'ny rafitra sarotra izay misy ny fotoana sy ny fahatokisana dia manjaka, toy ny amin'ny fifandraisan-davitra sy ny foibe data.Amin'ny alàlan'ny fanoloana ny fanoloana sy ny fanitarana ny seamling, ny endri-javatra mafana dia miantoka ny fampisehoana rafitra tsy miova ary ny fihenam-bidy kely indrindra, ny fikarakarana ny fahitsiana sy ny fahombiazan'ny tontolo iainana.

• En signal input: Ny fidirana amin'ny endri-panondro (ahafahana) dia manana anjara toerana manapa-kevitra amin'ny fitantanana ny fomba mafana-swap.Rehefa mifandray ny module vaovao, ny famantarana En dia miantoka ny fomba fiasa amin'ny fomba milamina.Ity mekanika ity dia manakana ny hadisoana momba ny fifandraisana izay mety hitranga raha nampiana ny Modules na nesorina tamim-panajana.Amin'ny fampiharana maro azo ampiharina, ny fitantanana famantarana famantarana dia manohana ny tsy fivadihana data, izay tena sarobidy amin'ny tontolo izay tsy eken'ny fatiantoka ary avo ny tsatoka.

Fikarohana anatiny anatiny

Ny elanelam-borona anatiny dia mamantatra bebe kokoa ny mekanika bebe kokoa ny fampiasa mafana amin'ny swap amin'ny fiantohana ny fiantohana dia tsy misy afa-tsy ny bisy.Ity endri-javatra ity dia manampy amin'ny fisorohana ny fifandonan'ny angon-drakitra sy ny kolikoly, ka miaro ny fahamarinan'ny vaovao mifindra.Ny fitetezana bus bus bus dia miara-miasa mangingina, miasa ao ambadiky ny sehatra mba hanomezana tontolo iainana mifandraika amin'ny tontolo iainana na dia eo ambanin'ny fepetra dinamika aza.

• fiarovana ny rafitra: Ny famelan-kovitra amin'ireto singa ireto ao anatin'ny fisehoan'ny PCA9615 ny fomba mampiditra ny teknolojia maoderina ny fiarovana azo antoka mba hahazoana antoka fa samy manome toky sy ny fiarovana ny data.Ny fandrindrana mirindra eo amin'ny fidirana famantarana famantarana sy ny fisavana bus bus bus bus bus bus bus bus bus dia ny fototry ny hafanana azo itokisana amin'ny rafitra mampidi-doza.Ireo singa ireo dia miaraha-miasa amin'ny rafitra maharitra sy azo itokisana, izay miresaka ny tena ilain'ireo tontolo avo lenta misy tsatòka miaraka amin'ny fitandremana sy fikarakarana.

Fampiasana Pca9615

Ny PCA9615 dia manolotra vahaolana mahatalanjona amin'ny sakana ara-teknika, ny famahana ny fanavahana ireo fampiharana manokana.Anisan'izany ny fanaraha-maso ny sensor any amin'ny tontolo be tabataba, ny fitantanana ny famatsiana herinaratra dia mora amin'ny fitsabahana avo, mampifandray ny bisy I2C manerana ireo karazana fitaovana isan-karazany, ary mifehy ny rafi-pitsaboana toa ny jiro sy ny hatsiaka ary ny hatsiaka.

Fanaraha-maso Sensor Sensor

Amin'ny tontolo iainana amin'ny tabataba amin'ny tabataba, ny fahatokisan'ny angon-drakitra sensit dia mety hiharatsy.Ny PCA9615 dia manohana fifampiresahana maharitra eo amin'ny sensor lavitra sy ireo unit.Ampiasao ny tranga toy ny fampitaovana indostrialy sy ny fanaraha-maso ny tontolo iainana dia mampiseho ny vokatra azony.Ny fihazonana ny tsy fivadiham-bokatra dia lasa miloka, mitovy amin'ny fomba fiasa ao amin'ny fotodrafitrasa momba ny fifandraisan-davitra izay misy ny fahatokisana ara-dalàna amin'ny halavirana lavitra.Azonao atao ny manamboatra teknika fanamarihana mampiavaka, mitovy amin'ny an'ny PCA9615, mba hanamaivanana tsara ireo olana mifandraika amin'ny tabataba.

Fitantanana ny famatsiana herinaratra avo lenta

Ny fanapahana sarotra dia ny fitantanana ny famatsiana herinaratra ao anatin'ny toe-javatra avo lenta.Ny PCA9615 dia mamelona ny tsy fivadihana na eo aza ny tabataba elektromagnetika, ny olana matetika matetika amin'ny famatsiana herinaratra misy entana miovaova.Ny fampiharana tena izy dia matetika ny PCA9615 miaraka amin'ny paikady miaro sy miorim-paka, mampihena ny fitsabahana bebe kokoa.Izany dia mampatsiahy ny fanao famokarana Aerospace, izay noforonina ny rafitra mba hanatanterahana ny tabataba elektronika tsara.

Mampifandray ny bus I2C manerana ny fitaovana samihafa

Ny fampidirana rafitra be pitsiny matetika dia mitaky ny hampifandraisana ireo bus I2C eo anelanelan'ny fitaovana isan-karazany.Ny PCA9615 dia manatsara ity fifandraisana ity amin'ny alàlan'ny fanitarana ny sombin-kevitra sy ny fiarovana ny tsimatimanota mba tsy hisian'ny tsy fitoviana.Ohatra, amin'ny toe-javatra, ny fifampiraharahana momba ny fifampiraharahana momba ny fanaraha-maso elektronika marobe (Ecus) miaraka amin'ny PCA9615 Manigate ny ahiahy momba ny tany ivelany sy ny tsy fivadiham-pahefana.Ity lafiny ity dia mampiseho ny maha-azo ampiharina ao amin'ny toetoetran'ny singa elektronika samihafa.

Fifehezana ny rafitra indostria

Ao anatin'ny toe-javatra indostrialy, ny fifehezana ny rafitra, toy ny jiro, ny hazavana, ny hafanana ary ny hatsiaka, ny fampidirana am-boninahitra sy ny fahatokisan-tena.Ny fahaizan'ny PCA9615 hanohanana ny serasera maharitra eo ambanin'ny toe-javatra samihafa dia manampy ny fanasitranana azy.Ny fitantanana ny fananganana Smart dia taratry ny maha-zava-dehibe ny fifindran'ny angon-drakitra sy azo itokisana mba hiantohana ny fahombiazan'ny angovo sy ny fahombiazan'ny fandidiana.Eto, ny PCA9615 dia mampiseho ny andraikiny amin'ny alàlan'ny fanaraha-maso tsy misy fepetra.

Long I2C dia mihazakazaka ary ny famatsiana herinaratra marobe

Ny fifandraisana sy ny rafitra I2C lavitra dia mampiditra ny fanamby miavaka, indrindra noho ny fiheverana malaza.Ny PCA9615 dia manisa ireo olana ireo amin'ny alàlan'ny fampiasana fanamarihana mampiavaka azy, miaro ny tsy fivadiham-baovao momba ny angon-drakitra amin'ny halavirana lavitra.Ity paikady ity dia ampitahaina amin'ny fomba fanao ao amin'ny fitantanana ny data ao amin'ny angon-drakitra, izay misy ny fitehirizana ny kalitaon'ny mari-pahaizana momba ny tariby lava be dia ilaina amin'ny fahatokisan'ny tambajotra.Ny teknika dia manamafy ny fifandraisana, miantoka ny fifandraisana amin'ny haren'ny tontolo iainana.

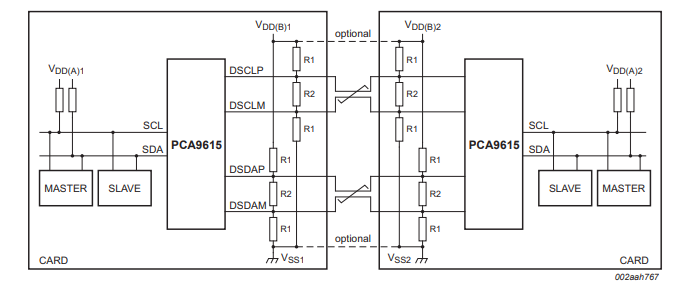

Diizina mahazatra

Kisary Circuit of Pca9615

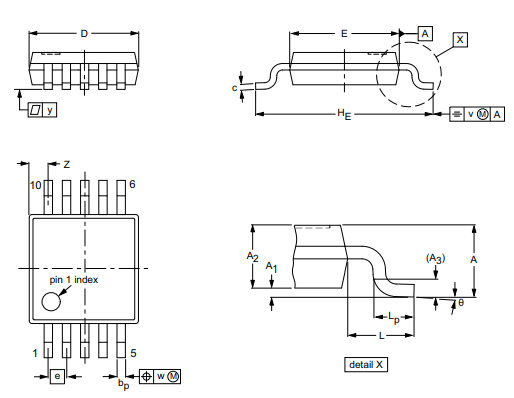

Fampahalalana momba ny fonosana

Fampahalalana momba ny mpanamboatra

NXP Semiconductors N.V., ny hery malaza amin'ny vahaolana fifandraisana azo raisina ho an'ny fangatahana napetraka, dia ny fanavaozana tsy miova hatrany amin'ny sehatra isan-karazany ao anatin'ilay tsenan'ny fiara, sy ny fotoam-pifandraisana, ary ny foto-drafitrasa momba ny fifandraisana.Ny ambiny tsy manam-petra dia ny mamorona vahaolana maranitra sy tsara kokoa ary tsara kokoa.

Fanavaozana amin'ny sehatra automotive

Ny fandrosoan'ny NXP ao amin'ny sehatry ny fiara automotive dia mijoro tsara.Ny microcontroller sy ny mpikirakira azy ireo dia nanantitrantitra ny fiarovana ny fiarovana ny fiara, ny rafitra infotainment amin'ny fanatsarana, ary ny fahaiza-manao mitondra fiara.Ny fampidirana ireo teknolojia avo lenta dia manatsara ny traikefa mitondra fiara raha miantoka ny fiarovana sy ny fahombiazan'ny fiara.Ny mpanamboatra fiara mitondra ny vahaolana entin'izy ireo dia manasongadina ny fiara mba hihaona amin'ny fangatahana fitaterana maoderina.

Advancements Industrial & IOT

Ao amin'ny fanapahan'ny indostrialy sy ietisma, ny vahaolana nataon'i NXP dia nanangana fiovana lehibe tao amin'ny automation automatique, metatra malefaka ary sensor.Ny vokatra atiny dia mikendry ny hanatsara ny fampisehoana sy ny fahatokisana, ny dinamika amin'ny toe-javatra indostria indostria avo lenta.Ny fanitsiana sy ny fampiharana ny vahaolana iot ny iot ny ekosista mifehy ny ekosastems dia manentana ny fifanakalozana fifanakalozana data milamina, fitantanana ny harena mahomby ary ny fifehezana ny asa tsara.

Ny tsenan'ny finday

Ny fanatrehan'ny NXP ao amin'ny tsenam-barotra Mobile dia manatsara ny fiainana manokana, miaro ny mekanika fandoavam-bola, ary manamora ny fifandraisana tsy mifandray.Ny teknolojia teknolojia (NFC) manoloana ny fifampiraharahana amin'ny sehatry ny sehatra (NFC) dia manavao ny fifampiraharahana amin'ny mpanjifa, manatitra fifanakalozana haingana sy azo antoka kokoa.Ny fanavaozana mitohy amin'ity tontolo ity dia mifantoka amin'ny fiarovana ny angon-drakitra ao amin'ny Bolstering Security mandritra ny famporisihana ny mpampiasa dia manentana ny tontolo nomerika mitombo.

Fotodrafitrasa momba ny fifandraisana

Ao amin'ny fotodrafitrasa momba ny fifandraisana, ny vahaolana amin'ny rf avoakan'ny NXP sy ny processors avo lenta dia takiana amin'ny fandrosoana ny tambajotra tambajotra.Ireo fandraisana anjara ireo dia ahafahan'ny fivoaran'ny rafitra fifandraisana mahomby sy azo itokisana sy azo itokisana ho an'ny fanitarana ny tontolo iainana.Amin'ny alàlan'ny fanatsarana ny fahombiazan'ny tamba-jotra sy ny fanalam-baraka, ny NXP dia manakana ny fotodrafitrasa takiana amin'ny fandrosoana ireo teknika fifandraisana maoderina toy ny 5g.

Datasheet PDF

PCA9615DPJ Datasheets:

PCA9615DP.pdf

PCA9615DP.pdf

Fanontaniana matetika matetika [FAQ]

1. Inona no atao hoe PCA9615?

PCA9615 dia manamboatra ny buffer bus, manaporofo ny fitadiavana ny fitadiavana hadisoana, ny fanodinana herinaratra, ary ny fitokanana amin'ny fizarana bus bus.Amin'ny fanampiana amin'ny fitadiavana ny fitadiavana sy ny fitokanana ny fitokanana, dia mampivoatra ny fampihavanana ary mamela ny fizarana manokana tsy ho mavitrika rehefa tsy takiana lalandava.Ao amin'ny toe-javatra izay iantsoana ny fahombiazan'ny fandidiana dia manamora ny fitantanana stratejika ny harena rafitra.Ny fanakanana vetivety ny fizarana bus tsy ampiasaina dia manatsara ny zava-bitan'ny rafitra ankapobeny.Ao amin'ny tontolo indostria indostrialy izay takiana ny fandidiana sy ny fihenan'ny pca9615, ny andraikitry ny PCA9615 dia lasa zavamaniry be dia be, ny fitalahoana bus bus ho an'ny fikojakojana nefa tsy manakana ny vokatra ary mampihena ny risika.Ny fampihavanana dinamika amin'ny fizarana bus dia miteraka fotodrafitrasa mampifanaraka sy maharitra kokoa.Mikasika ny sequencing herinaratra, PCA9615 dia miantoka ny fanentanana ireo faritra misy ny rafitra bus samihafa.Ity fomba fiasa ity dia mampiroborobo ny fahamarinan-toerana ary manakana ny mety hanatontosana ny haingam-pandeha amin'ny haino aman-jery avo lenta, toy ny ivon-drakitra, dia miantoka ny fampahavitrihana ara-drindrina, hialana amin'ny bottlenecks ary hiantoka ny bottika.
