PCB vs PCBA: Inona no mahasamihafa azy ary nahoana no zava-dehibe amin'ny elektronika

Ny PCB sy ny PCBA no singa fototra amin'ny fitaovana elektronika rehetra ampiasainao ankehitriny.Amin'ity lahatsoratra ity dia hianatra ny atao hoe PCB sy PCBA ianao, ny maha-samihafa azy ireo, ary ny fomba iarahan'izy ireo mamorona faritra elektronika.Izy io dia manazava ny karazana PCB lehibe, ny fomba fivoriam-pivoriana PCBA, ary ny fitaovana sy ny singa fototra tafiditra.Izany dia manampy anao hahatakatra mazava tsara ny fomba nandrafetana sy nanamboarana ary nanangona ireo takelaka elektronika.

katalaogy

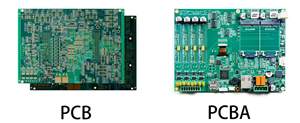

Sary 1. PCB vs PCBA

Inona no atao hoe PCB (Board Circuit Printed)?

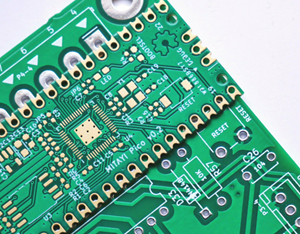

Sary 2. PCB (Board Circuit Printed)

Ny PCB (Printed Circuit Board) dia takelaka fisaka ampiasaina hihazonana sy hampifandray ireo singa elektronika amin'ny fomba voalamina.Izy io dia vita amin'ny fitaovana insulation, matetika fiberglass, miaraka amin'ny tsipika varahina manify izay miasa toy ny lalan-jiro.Ireo lalana varahina ireo dia mitarika herinaratra eo anelanelan'ireo teboka fampifandraisana samihafa eo amin'ny solaitrabe, mitazona ny faritra ho madio sy azo antoka.Ny PCB dia tsy mandeha irery satria tsy mbola misy singa mifandray aminy.Ny tena tanjona dia ny hanome fototra mafy sy mazava lalana elektrônika mba ho fitaovana elektronika azo aorina araka ny marina sy tsy tapaka.

Inona no atao hoe PCBA (Fivoriamben'ny Board Circuit Printed)?

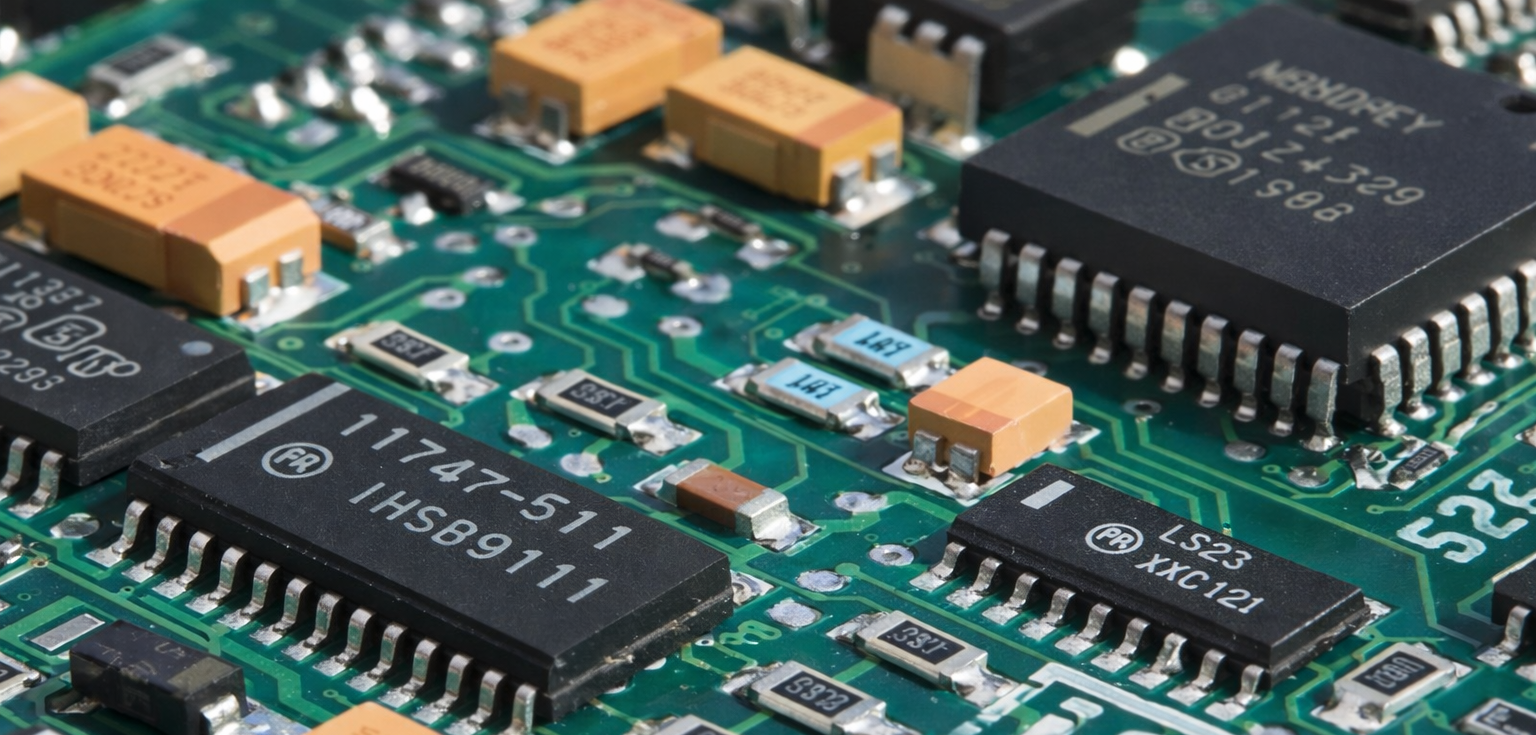

Sary 3. PCBA (Fivoriamben'ny biraon'ny boriborintany pirinty)

Ny PCBA (Assemblée de Circuit Printed) dia biraon'ny faritra efa misy singa elektronika miraikitra aminy.Ireo singa ireo dia apetaka eo amin'ny solaitrabe, mamadika azy ho faritra elektronika miasa.Tsy toy ny PCB, izay birao tsy misy na inona na inona afa-tsy amin'ny lalana varahina, ny PCBA dia afaka manao asa tena izy toy ny fanaraha-maso famantarana na fitantanana hery.Ny fisian'ny puce, resistors ary capacitors dia mampiseho fa ny birao dia tafavory tanteraka ary vonona ny hiasa.Izany dia mahatonga ny PCBA ho endrika azo ampiasaina hita ao anaty fitaovana elektronika.

Karazan-tsarimihetsika vita pirinty (PCB)

Ny boards circuit printy dia tonga amin'ny karazany samihafa mifototra amin'ny isan'ny sosona varahina ananany sy ny maha-flexible na ny henjana ny firafiny, ary ireto fizarana manaraka ireto dia mamaritra ny karazana PCB mahazatra indrindra ampiasaina amin'ny famolavolana elektronika.

PCB tokana

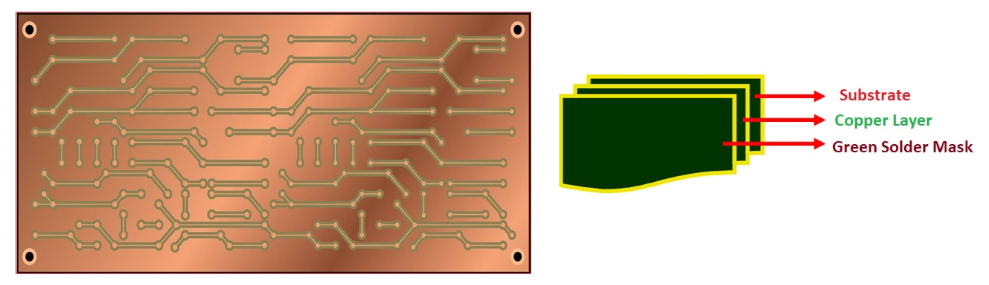

Sary 4. PCB tokana

Ny PCB tokana dia takelaka vita pirinty izay misy soritra varahina amin'ny lafiny iray amin'ny solaitrabe.Ny sary dia mampiseho lamina tsotra izay ametrahana ny lalana varahina rehetra amin'ny lafiny iray, mahatonga ny famolavolana ho mora takarina sy manamboatra.Satria ny singa dia mipetaka amin'ny lafiny iray ihany, ity karazana PCB ity dia lafo ary mora ny mivory.Raha ampitahaina amin'ny karazana PCB hafa, ny PCB tokana dia manohana singa vitsy kokoa sy faritra tsotra kokoa.Matetika izy ireo no ampiasaina amin'ny elektronika fototra toy ny takelaka LED, famatsiana herinaratra, ary circuit control tsotra.

PCB roa sosona

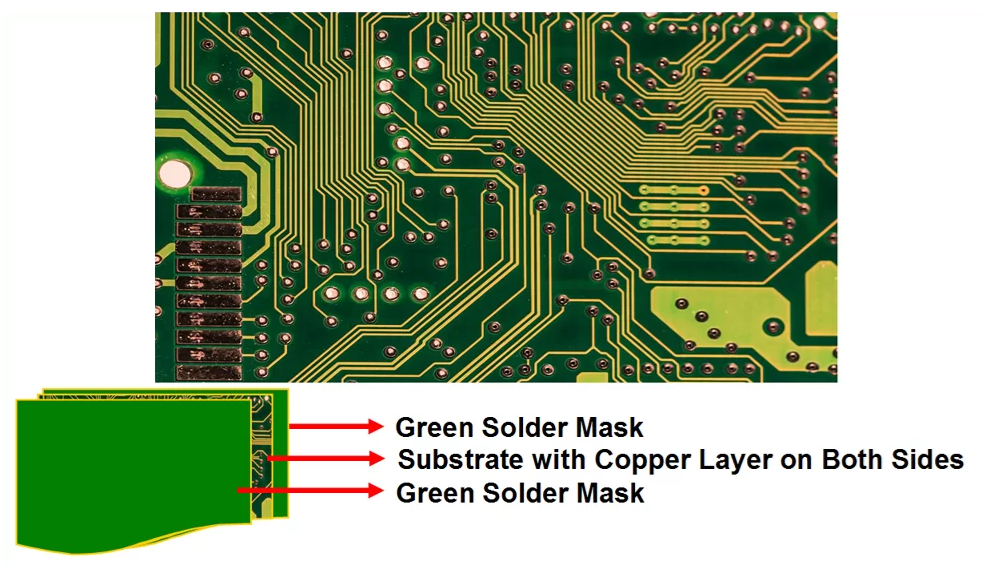

Sary 5. PCB roa sosona

Ny PCB misy sisiny roa dia misy sosona varahina eo amin'ny sisiny ambony sy ambany amin'ny solaitrabe.Araka ny hita eo amin'ny sary, dia hita eo amin'ny lafiny roa ny dian varahina ary ampifandraisina amin'ny alalan'ny lavaka kely antsoina hoe vias.Ity famolavolana ity dia mamela ny singa bebe kokoa sy ny lalana mafonja kokoa noho ny PCB tokana.Raha ampitahaina amin'ny takelaka tokana, ny PCB misy sisiny roa dia manohana faritra sarotra kokoa nefa mbola mitazona habe kely.Izy ireo dia ampiasaina betsaka amin'ny elektronika indostrialy, rafitra herinaratra ary fitaovana mpanjifa.

Multilayer PCB

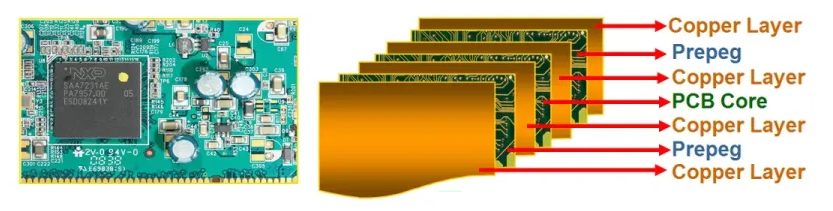

Sary 6. Multilayer PCB

Ny PCB multilayer dia vita amin'ny fametrahana sosona varahina telo na mihoatra miaraka amin'ny fitaovana fanala eo anelanelany.Ny sary dia mampiseho mazava tsara sosona varahina maromaro mifamatotra, mampiseho ny fomba ahafahan'ny famantarana mandeha ao anatin'ny solaitrabe, fa tsy eny ambonin'ny tany fotsiny.Ity rafitra misy sosona ity dia mamela ny hakitroky ny faritra avo sy ny fifehezana famantarana tsara kokoa.Raha ampitahaina amin'ny PCB tokana sy roa sosona, ny PCB multilayer dia manohana ny famolavolana elektronika mandroso sy haingam-pandeha.Matetika izy ireo no hita ao amin'ny solosaina, fitaovana amin'ny tambajotra, ary rafitra elektronika sarotra.

PCB henjana

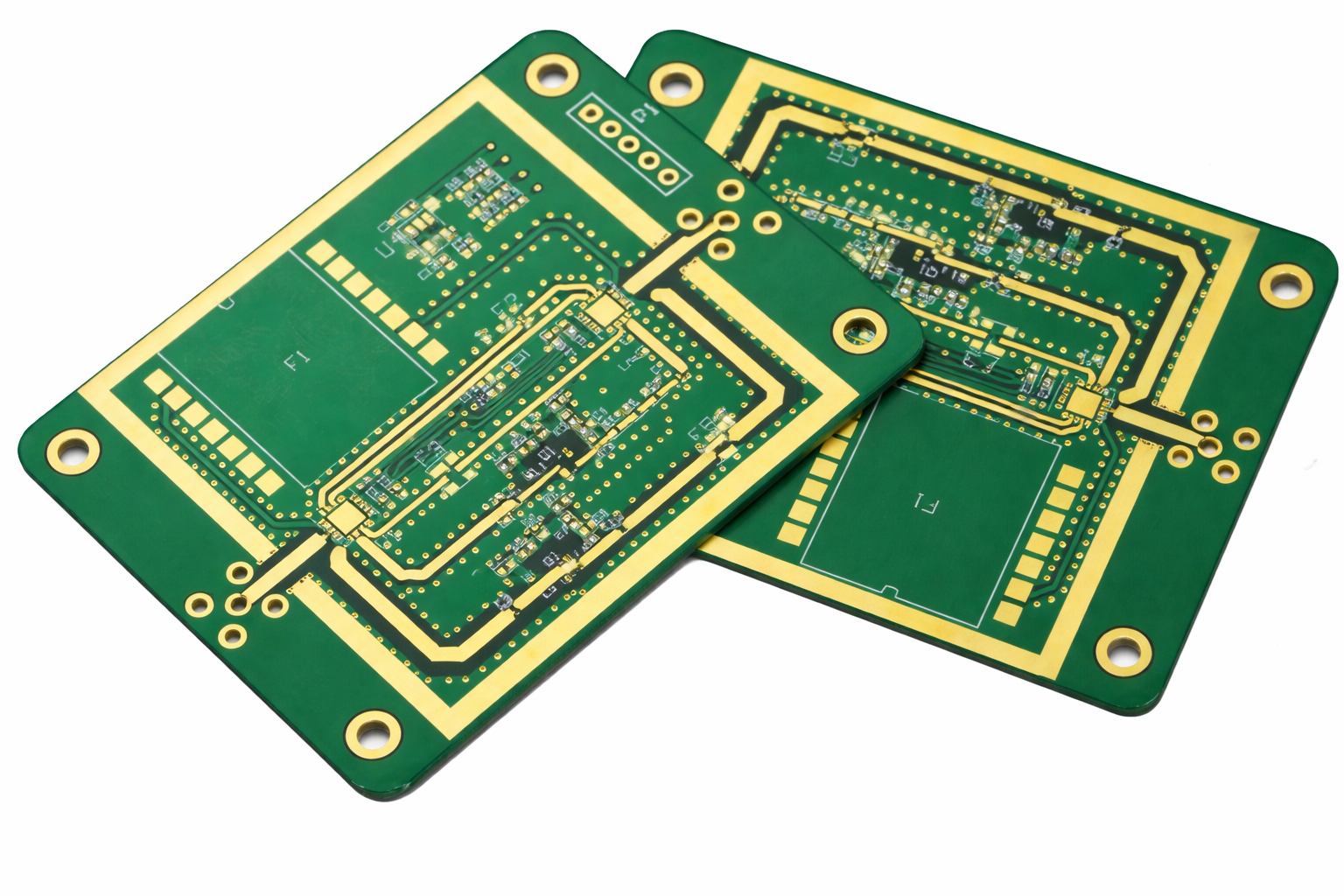

Sary 7. PCB henjana

Ny PCB henjana dia birao fitetezam-paritra vita pirinty miorina amin'ny fototra mafy orina sy tsy miovaova izay mitazona ny endriny mandritra ny fametrahana sy fampiasana.Ny sary dia mampiseho substrate fiberglass henjana miaraka amin'ny dian varahina raikitra sy pads voafaritra ho an'ny singa apetraka amin'ny tany, mampiseho mazava tsara ny fomba hijanonan'ny faritra tsy miondrika.Ity rafitra matanjaka ity dia miantoka ny fifandraisana elektrika azo antoka sy ny fametrahana singa mazava tsara.Raha ampitahaina amin'ny PCB malefaka, ny boards henjana dia tsy afaka miondrika fa manome hery mekanika bebe kokoa.Izy ireo dia ampiasaina betsaka amin'ny elektronika mpanjifa, fitaovana indostrialy, ary fitaovana informatika.

Flexible PCB

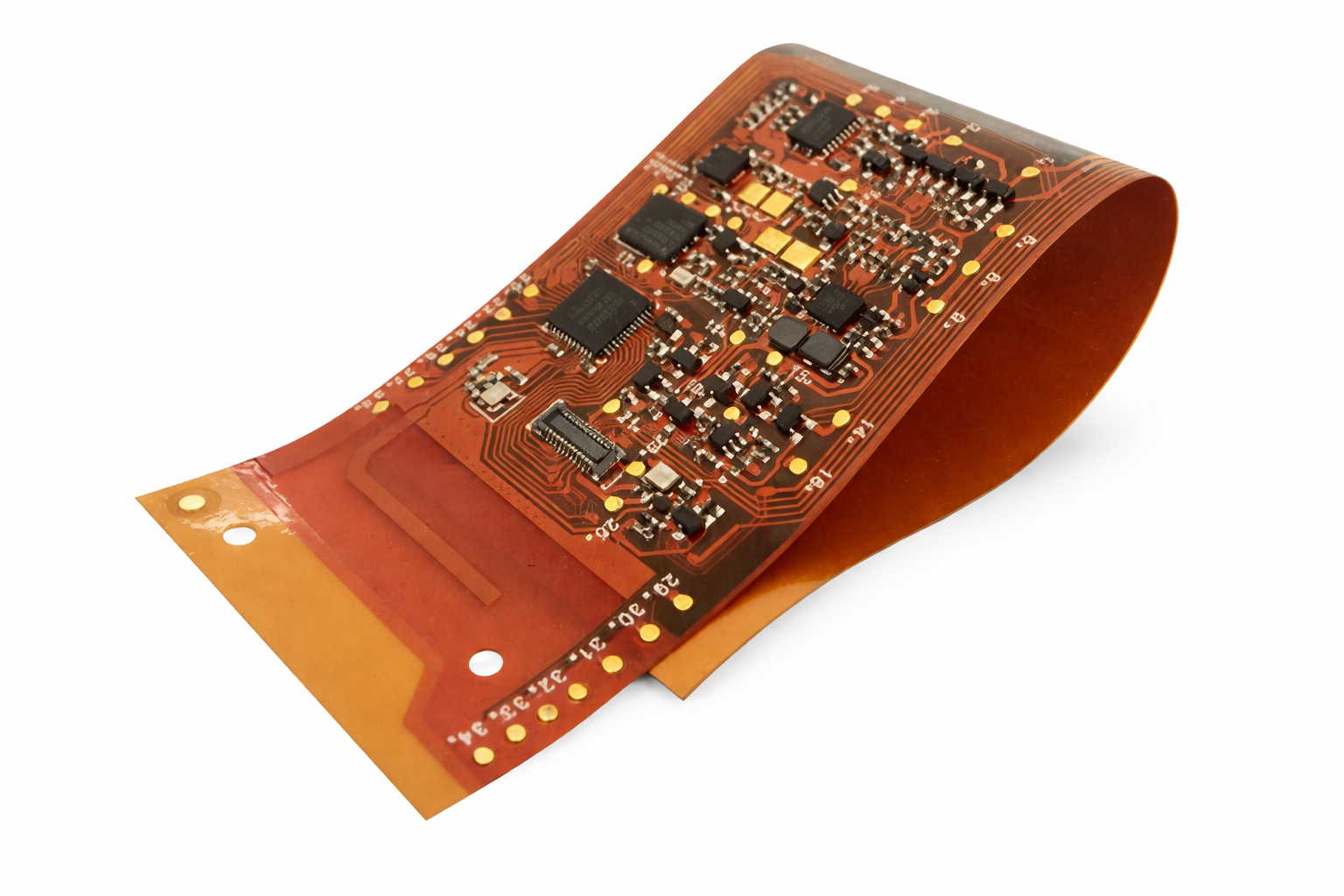

Sary 8. PCB malefaka

Ny PCB malefaka dia takelaka vita pirinty vita amin'ny akora manify sy azo alevina izay mamela azy hivezivezy na miforitra tsy misy fahasimbana.Ny sary dia mampiseho ny solaitra miondrika tsara raha mbola tsy misy dikany ny dian'ny varahina, mampiseho ny fomba fitazonana ny fifandraisana elektrika mandritra ny hetsika.Io flexibilité io dia manamora ny fampifanarahana ny fizaran-tany amin'ny toerana tery na miolakolaka.Raha ampitahaina amin'ny PCB henjana, ny PCB malefaka dia mampihena ny habaka, ny lanjany ary ny filan'ny connector.Matetika izy ireo no ampiasaina amin'ny fakan-tsary, fitaovana azo ampiasaina ary fitaovana elektronika.

PCB henjana-Flex

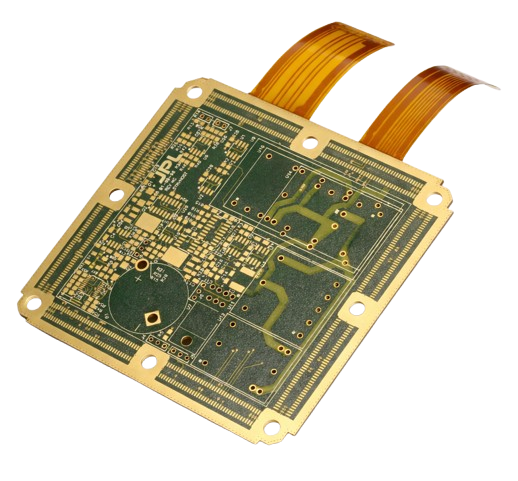

Sary 9. Rigid-Flex PCB

Ny PCB henjana-flex dia manambatra ny tapa-kazo henjana miaraka amin'ny fifandraisana moramora amin'ny solaitrabe vita pirinty tokana.Ny sary dia mampiseho faritra mivaingana mitazona singa mifamatotra amin'ny fizarana azo esorina izay mamela ny fiondrika tsy manapaka ny dian'ny varahina.Ity famolavolana ity dia manome ny fahamarinan-toerana sy ny flexibility amin'ny rafitra iray.Raha ampitahaina amin'ny PCB henjana na malefaka fotsiny, ny PCB henjana-flex dia mamonjy toerana ary manatsara ny fahatokisana amin'ny fampihenana ny connecteurs.Matetika izy ireo no ampiasaina amin'ny rafitra aerospace, fitaovana ara-pitsaboana ary elektronika mpanjifa mandroso.

Karazana PCBA Assembly Technologies

Ny fivoriamben'ny biraon'ny faritra vita pirinty dia aorina amin'ny fampiasana teknolojia fivoriambe samihafa arakaraka ny haben'ny singa, ny fepetra takiana, ary ny filana famokarana, ary ireto fizarana manaraka ireto dia mamaritra ny fomba PCBA be mpampiasa indrindra amin'ny famokarana elektronika maoderina.

Surface Mount Technology (SMT)

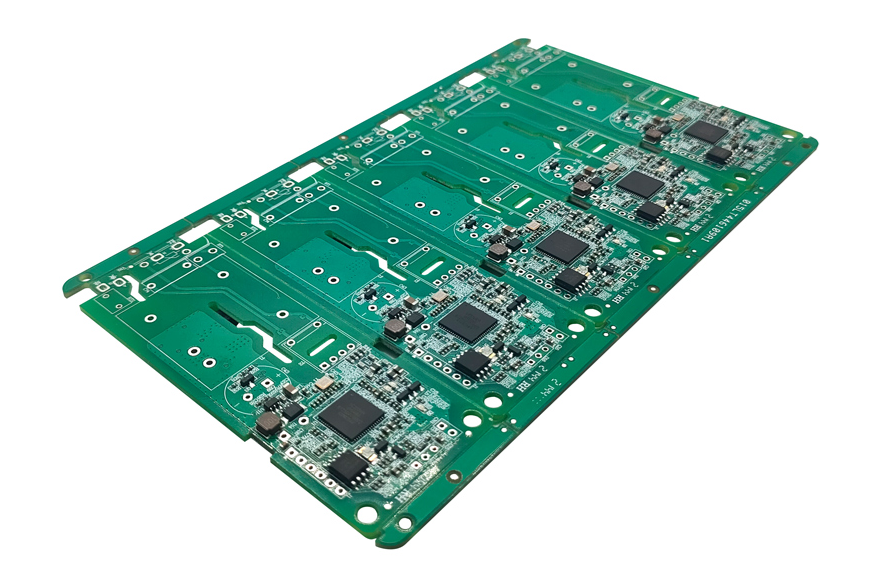

Sary 10. Surface Mount Technology (SMT)

Surface Mount Technology (SMT) dia fomba PCBA izay apetraka mivantana eo amin'ny takelaka fisaka eo ambonin'ny PCB ny singa elektronika.Ao amin'ny sary, ny singa kely dia apetraka tsara eo amin'ny solaitrabe nefa tsy mandalo lavaka, mampiseho ny maha-maimaim-poana sy ny hamafin'ny layout.Ity fametrahana ambonin'ny tany ity dia ahafahan'ny singa maromaro kokoa hiditra ao amin'ny toerana kely kokoa.Raha ampitahaina amin'ny fivoriambe amin'ny alàlan'ny lavaka, ny SMT dia manohana ny famokarana mandeha ho azy haingana kokoa sy ny famolavolana birao maivana kokoa.Noho ireo tombony ireo, SMT no teknolojia PCBA fampiasa indrindra amin'izao fotoana izao.

Teknolojia amin'ny alalan'ny lavaka (THT)

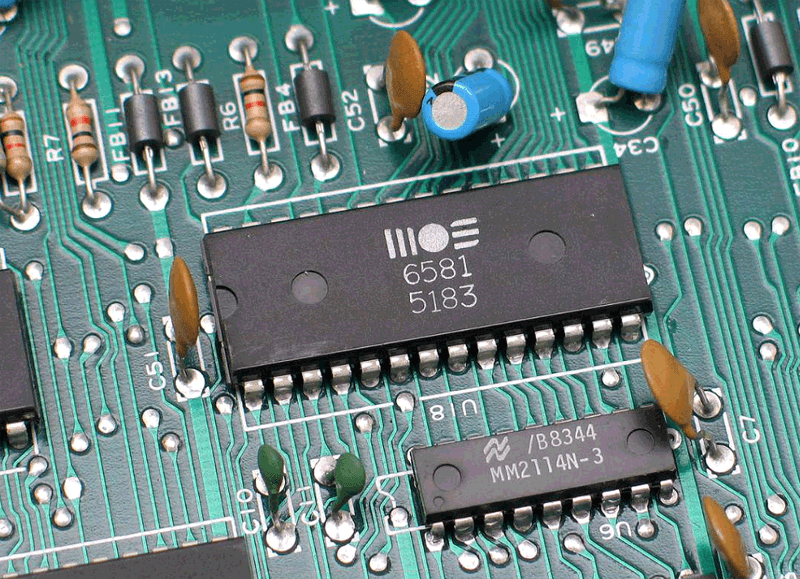

Sary 11. Teknolojia amin'ny alalan'ny lavaka (THT)

Amin'ny alalan'ny-Hole Technology (THT) dia fomba PCBA izay mitarika singa ampidirina amin'ny lavaka misy lavaka ao amin'ny PCB ary apetraka amin'ny lafiny mifanohitra.Ny sary dia mampiseho singa misy firaka metaly lava mandalo eo amin'ny solaitrabe, mamorona fifandraisana ara-batana matanjaka.Ity fomba ity dia manome hery mekanika tena tsara, indrindra ho an'ny ampahany lehibe kokoa na mavesatra.Raha ampitahaina amin'ny SMT, ny THT dia mampiasa habaka sy dingana maro kokoa.Matetika izy io no nofidina ho an'ny kojakoja herinaratra, ny connecteurs ary ny ampahany iharan'ny adin-tsaina.

Mixed Assembly Technology

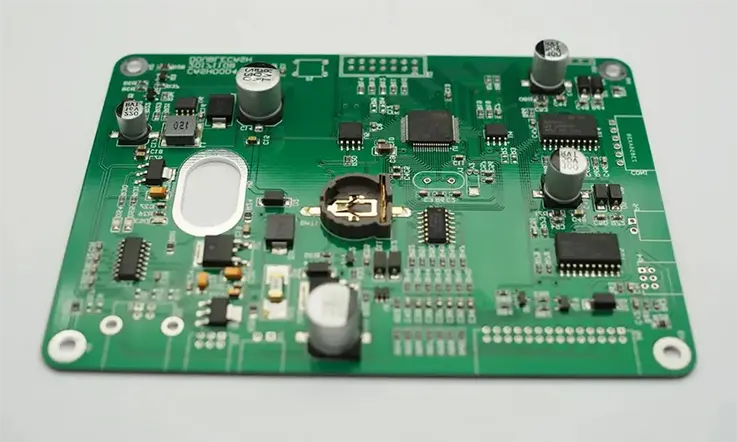

Sary 12. Mixed Assembly Technology

Ny teknolojia fivoriambe mifangaro dia manambatra ny enta-mavesatra sy ny ampahany amin'ny lavaka amin'ny PCBA iray ihany.Ny sary dia mampiseho tabilao misy ampahany kely mipetaka amin'ny tany mifampizara toerana miaraka amin'ireo singa misy lavaka lehibe kokoa.Ity fitambarana ity dia mamela fifandanjana eo amin'ny habeny sy ny tanjaky ny mekanika.Raha ampitahaina amin'ny fampiasana SMT na THT irery, ny fivoriambe mifangaro dia manome fahafaha-manao famolavolana lehibe kokoa.Matetika izy io no ampiasaina amin'ny vokatra elektronika saro-takarina izay mitaky faritra avo lenta sy fifandraisana maharitra.

Ireo singa mifandraika amin'ny PCB sy PCBA

Ireo singa mifandraika amin'ny PCB

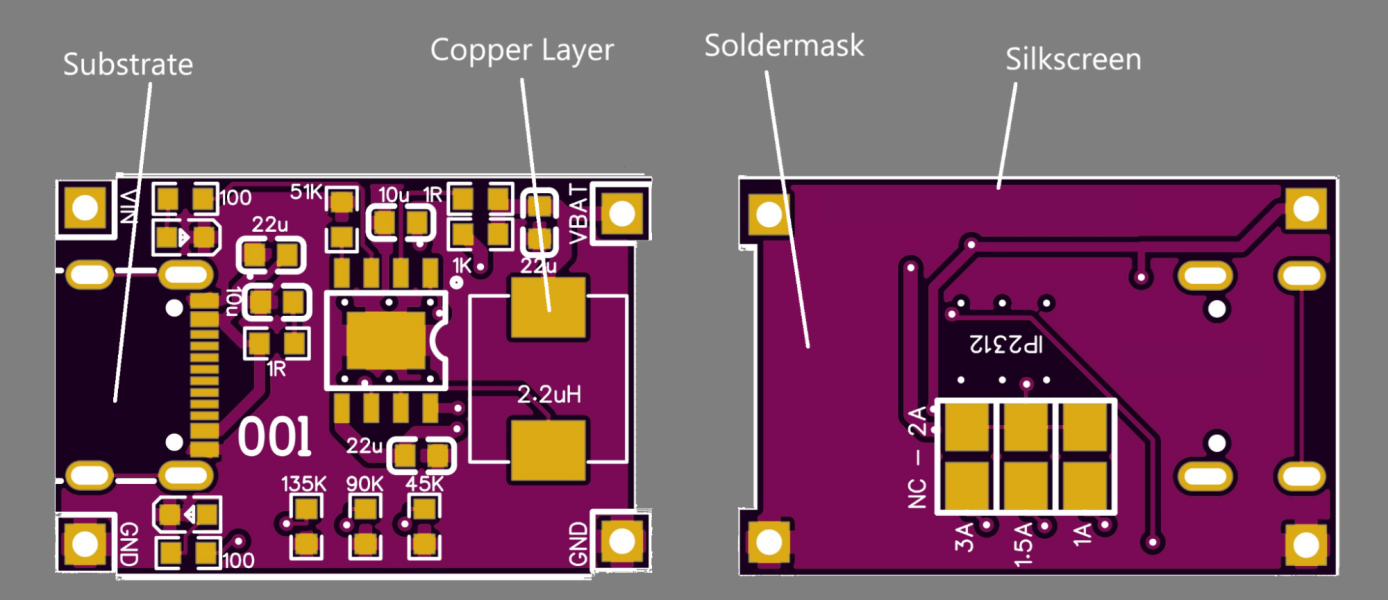

Sary 13. Ireo singa amin'ny PCB

Ny board circuit printy (PCB) dia namboarina avy amin'ny sosona maro, samy manana ny anjara asany manokana amin'ny fiantohana ny fampandehanana herinaratra, ny tanjaky ny mekanika ary ny fivoriambe azo antoka.Ny singa PCB lehibe aseho amin'ny sary dia hazavaina etsy ambany.

•substrate (fitaovana fototra)

Ny substrate no fototry ny PCB, matetika vita amin'ny fitaovana fiberglass FR-4.Izy io dia manome fanohanana mekanika sy insulation eo anelanelan'ny sosona conductive, manampy ny PCB hihazona tanjaka, faharetana ary fahamarinan-toerana elektrika.

•Varahina Layer

Ny sosona varahina dia mamorona ny lalana conductive izay mitondra famantarana elektrika sy hery manerana ny PCB.Ireo dian varahina ireo dia voasokitra tsara mba hampifandraisana ireo singa elektronika araka ny famolavolana ny faritra, miantoka ny fikorianan'ny famantarana marina sy ny fanoherana ambany.

•Solder Mask

Ny saron-tava fametahana dia saron-tava mipetaka amin'ny sosona varahina, matetika maitso, mena, na volomparasy.Izy io dia manakana ny fihodinana fohy, miaro ny dian'ny varahina amin'ny oxidation, ary miantoka ny fikorianan'ny solder mankany amin'ny pad natao ihany mandritra ny fivoriambe.

•Silkscreen

Ny sosona silkscreen dia misy soratra vita pirinty, marika ary marika fanondro eo amin'ny tontolon'ny PCB.Manampy amin'ny famantarana ny singa, ny laharan'ny pin, ary ny orientation, manamora ny fivoriambe, ny fisafoana ary ny famahana olana.

Ireo singa mifandraika amin'ny PCBA

Ny fivoriamben'ny board circuit printed (PCBA) dia singa elektronika feno miforona amin'ny fametrahana sy fametahana ny ampahany elektronika amin'ny PCB.Ho fanampin'ny firafitry ny PCB, ireo singa manaraka ireo dia miara-miasa mba hamoronana faritra miasa tanteraka.

•PCB (Board Circuit Printed)

Ny PCB dia miasa toy ny sehatra fototra izay manome fanohanana mekanika sy lalana elektrika ho an'ny singa rehetra.Izy io dia mitahiry dian'ny varahina, pads ary sosona izay ahafahana mandefa famantarana sy fizarana herinaratra.

•Ireo singa elektronika

Ny singa elektronika toy ny resistors, capacitors, integrated circuits (ICs), diodes, transistors, connectors, ary modules dia napetraka eo amin'ny PCB.Ireo faritra ireo dia manao asa manokana toy ny fanodinana famantarana, fandrindrana ny herinaratra, famadihana ary fifandraisana.

•Solder

Solder dia ampiasaina hamoronana fifandraisana elektrika sy mekanika matanjaka eo amin'ny fitarihana singa sy ny pads PCB.Izy io dia miantoka ny fikorianan'ny zotra azo itokisana rehefa manamboatra ny singa amin'ny toerany mandritra ny fotoana maharitra.

•lakaoly

Ny adhesives indraindray dia ampiharina mba hiarovana ny singa lehibe na mavesatra, indrindra amin'ny tontolo mora vibration na adin-tsaina.Manatsara ny fahamarinan-toerana mekanika izy ireo ary manampy amin'ny fisorohana ny fihetsehan'ny singa na ny fahasimbana iombonana.

PCB sy PCBA Manufacturing Differences

Fizotry ny fanamboarana PCB (birao miboridana)

Ny fanamboarana PCB dia ny dingan'ny fanaovana ny birao pirinty foana alohan'ny hampidirana ampahany.

1. Mamolavola ny lamina PCB amin'ny fampiasana rindrambaiko ECAD.

2. Afindrao amin'ny akora hazo fisaka varahina ny famolavolana.

3. Etch ny varahina mba hanesorana faritra tsy ilaina ary mamorona ny circuit traces.

4. Manaova lavaka ho an'ny vias sy ny ampahany amin'ny lavaka.

5. Asio takelaka ny lavaka mba hahafahan'ny herinaratra mandalo amin'ny sosona.

6. Asio saron-tava amin'ny solder mba hiarovana ny soritra sy hisorohana ny circuits fohy.

7. Soraty ny ecran silk mba hanampiana etikety sy marika singa.

8. Manampia vita amin'ny surface toy ny HASL, ENIG, na OSP mba hiarovana ny pad varahina.

9. Andramo amin'ny alalan'ny elektrika ny fitohizan'ny sy ny fitokanana.

10. Alefaso any amin'ny PCB tsirairay ny solaitrabe avy amin'ny tontonana famokarana.

Fizotry ny fanamboarana PCBA (Bola mivondrona)

Ny famokarana PCBA dia mamadika ny PCB ho faritra miasa amin'ny alàlan'ny fampidirana sy fametahana singa.

1. Apetaho amin'ny pads SMT (ho an'ny ampahany amin'ny tampon-tendrombohitra).

2. Apetraho ireo singa amin'ny alàlan'ny milina pick-and-place mandeha ho azy.

3. Reflow solder mba handempo ny mametaka sy hamorona tonon-taolana maharitra.

4. Ampidiro ny ampahany amin'ny lavaka (raha mampiasa azy ireo ny famolavolana).

5. Solder onja na solder tanana ny fifandraisana amin'ny lavaka.

6. Tsidiho ny solaitrabe amin'ny fampiasana AOI sy fanaraha-maso manual.

7. Andramo ny fivoriambe amin'ny fitsapana amin'ny faritra (ICT) sy ny fitsapana miasa.

8. Ampiharo ny coating conformal raha ilaina ny fiarovana amin'ny hamandoana/vovoka (tsy voatery).

9. Manaova fivoriambe farany toy ny fampidirana connecteur, visy, na trano.

PCB sy PCBA Functional Differences

Functional lafiny	PCB (printy Circuit Board)	PCBA (Print Fivoriamben'ny Board Circuit)
elektronika hetsika	Tsy misy elektronika asa	tanteraka circuit elektronika functional
Andraikitra voalohany	ara-drafitra fototra sy layout	Rafitra mavitrika hetsika
singa fototra MANAMPY	mihazona singa ara-batana	Mitazona ary mampifandray ireo singa elektrika
famantarana tambazotra	TENA lalana famantarana ihany	Processes sy mifehy famantarana
fahefana mizara tsara	Tsy misy hery fitsipika	Mandrindra ary mizara hery
NY FANAZAVANA fanodinana	tsy afaka angona fanodinana	Manatanteraka angona ary fanodinana lojika
PO asa	Tsy misy fanaraha-maso fahaizany	manome asa fanaraha-maso
mpampiasa fifandraisana	tsy misy fahaizana mifandray	interface miaraka amin'ny mpampiasa sy ny fitaovana
Communication	tsy misy asa fifandraisana	fanohanana protocols fifandraisana
Programmability	Tsy afaka mihazakazaka FANDAHARAM-POTOANA	Mandeha firmware na lojika lozisialy
RAFITRA fampidirana	Mekanika interface fotsiny	Miasa toy ny a Module ambaratonga rafitra
fizahan-toetra fahaizany	herinaratra fitiliana fitohizana ihany	Functional ary fitiliana in-circuit
mafana MANAGEMENT	hafanana passive miparitaka ihany	Active asa miteraka hafanana
miasa Output	Tsy misy vokatra na FAMALIANA	mahatonga vokatra elektrika

Fampiharana ny PCB sy PCBA

Automotive Electronics

Ny fiara maoderina dia miantehitra amin'ny PCBA ho an'ny vondrona fanaraha-maso maotera, rafitra infotainment, sensor ary fiarovana.Ny PCB dia manampy amin'ny fandaminana ireo faritra sarotra amin'ny toerana voafetra, raha ny PCBA kosa no mitantana ny fanodinana angon-drakitra sy ny fifehezana herinaratra.Izy ireo dia natao hanohitra ny hafanana, ny fihovitrovitra ary ny tontolo masiaka.Izany no mahatonga azy ireo ho zava-dehibe amin'ny fiasan'ny fiara sy ny rafitra fiarovana.

Rafitra indostrialy sy automatique

Ny PCB sy ny PCBA dia ampiasaina amin'ny fanaraha-maso indostrialy, PLC, fiara maotera, ary rafitra robotika.Ny PCB dia miantoka ny fandehanana herinaratra maharitra, raha ny PCBA kosa dia manao asa fanaraha-maso, fanaraha-maso ary automation.Matetika ireo rafitra ireo dia miasa tsy tapaka amin'ny fepetra takiana.Vokatr'izany, ny faharetana sy ny fahamendrehana dia fepetra lehibe amin'ny famolavolana.

Fifandraisana sy tambajotra

Miankina amin'ny PCB sy PCBA ny fitaovan'ny tambajotra toy ny router, switch, ary base stations ho an'ny fifindran'ny famantarana haingam-pandeha.Ny PCB dia manohana ny lalana trace marina, fa ny PCBA kosa dia mitantana ny fanodinana angon-drakitra sy ny protocols amin'ny fifandraisana.Ireo fivoriambe ireo dia natao hampihenana ny fahaverezan'ny famantarana sy ny fitsabahana.Mitana anjara toerana lehibe amin'ny fifandraisana tariby sy tsy misy tariby izy ireo.

Fitaovana ara-pitsaboana

Ny elektronika ara-pitsaboana dia mampiasa PCB sy PCBA amin'ny fitaovana fanaraha-maso, milina diagnostika ary fitaovana ara-pahasalamana azo entina.Ny PCB dia manome fandrindrana marina sy azo averina, fa ny PCBA kosa dia manao asa fandrefesana, fanaraha-maso ary fanodinana data.Ny fahamendrehana sy ny fahamendrehana avo dia ilaina amin'ity sehatra ity.Ireo fivoriambe ireo dia tsy maintsy mifanaraka amin'ny fenitra hentitra momba ny fiarovana sy ny kalitao.

LED jiro sy fampisehoana rafitra

Ny PCB sy ny PCBA dia hita matetika amin'ny tontonana jiro LED, fampisehoana ary rafitra famantarana.Ny PCB dia manampy amin'ny fitantanana ny fiparitahan'ny hafanana sy ny fifandraisana elektrika, raha ny PCBA kosa mifehy ny famirapiratana sy ny fizarana herinaratra.Ny famolavolana mety dia manatsara ny fahombiazana sy ny androm-piainana.Izany dia mahatonga azy ireo ho mety amin'ny fampiharana jiro anatiny sy ivelany.

Tombontsoa sy fetran'ny PCB sy PCBA

Sokajy	PCB (printy Circuit Board)	PCBA (Print Fivoriamben'ny Board Circuit)
tombony
1	Manome a stable sy voalamina fototra ho an'ny faritra	Mamorona tanteraka circuit elektronika functional
2	miantoka lalana elektrika azo itokisana amin'ny alàlan'ny dian raikitra	fanohanana fanamafisam-peo avo lenta sy fanaraha-maso herinaratra
3	dia manome fahafahana endrika elektronika malefaka sy maivana	mamela automatique, mazava tsara ary azo averina
4	Manohana faobe famokarana miaraka amin'ny kalitao tsy miovaova	mampiditra singa mahomby hampihenana ny haben'ny rafitra
5	Mampihena fahadisoana wiring ary manatsara ny fahamarinan'ny famantarana	kokoa azo itokisana amin'ny alalan'ny soldering voafehy
6	Manolotra tsara hery mekanika sy mateza	Vonona ho fametrahana mivantana amin'ny vokatra elektronika
fetra
1	tsy afaka miasa tsy misy singa elektronika	Vidiny ambony kokoa noho ny singa sy ny fivoriambe
2	Design mila fanamboarana vaovao ny fanovana	FIVORIAMBE mety ho sarotra ny hamantarana ny kilema
3	Avo voalohany vidin'ny fanamboarana ho an'ny ampahany kely	Fanamboarana sy sarotra ny famerenana indray
4	voafetra flexibility aorian'ny famokarana	Miankina amin'ny ny fisian'ny singa
5	TONTOLO IAINANA fiantraikany raha tsy voafehy ny fako	TAKIN'I fanaraha-maso kalitao hentitra

Famaranana

Ny PCB dia manome ny rafitra ara-batana sy ny làlan-jiro, raha ny PCBA kosa manova izany rafitra izany ho lasa circuit elektronika miasa tanteraka.Ny karazana PCB samihafa sy ny fomba fivoriambe PCBA dia manohana ny haavon'ny fahasarotana, ny habeny ary ny fampisehoana.Ny dingana famokarana tsirairay dia mitana anjara toerana manokana, manomboka amin'ny fanamboaran-kazo tsy misy dikany ka hatramin'ny famitana ny fivoriambe elektronika.Miaraka, ny teknolojia PCB sy PCBA dia ahafahan'ny rafitra elektronika azo ianteherana, matevina ary mahomby ampiasaina amin'ny fampiharana fiara, indostrialy, fitsaboana ary mpanjifa.
