Pic18f4620 microcontroller: endri-javatra, pinout, ary torolàlana Datasheet

Ity lahatsoratra ity dia manomboka amin'ny fandinihana ny pic18f4620 microcontroller, resaho ny fifandanjany eo amin'ny herinaratra sy ny fahombiazan'ny vidiny.Hodinihintsika amin'ny an-tsipiriany ny fahaizan'ny microcontroller, toy ny faharetany sy ny fahombiazan'ny angovo.Ity fomba ity dia tsy vitan'ny hoe mampifanaraka ny fampahalalana fotsiny fa ny fankasitrahana lalina kokoa ny teknolojia sy ny famporisihana ny fitrandrahana bebe kokoa ao amin'ny Teknolojia Microcontroller.

katalaogy

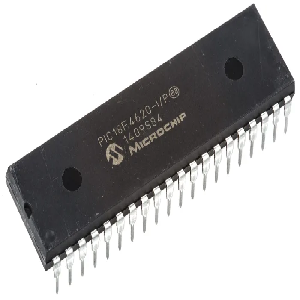

Ny fijerena ny pic18f4620

ny Pic18f4620 Ny microcontroller dia mampiseho fifangaroana amin'ny fahombiazan'ny fahaiza-miaina sy ny fandaminana ara-bola, ary ny fahatsiarovana ny fandaharan'asa fampirantiana haingana ho an'ny faharetana ambony sy ny fiainana ambony sy ny androm-piainany.Ity toetra ity dia mahita utility amin'ny fampiharana mitaky fanoratana ny fahatsiarovana matetika, miantoka ny fahatokisana maharitra.Ny andiany pic18 ao anatin'izany ny Pic18f2525, Pic18f2620, Pic18f4525, ary Pic18f4620 Ny modely dia noforonina mba hanatanterahana ny filàn'ny fanatanterahana avo sy ny herinaratra.

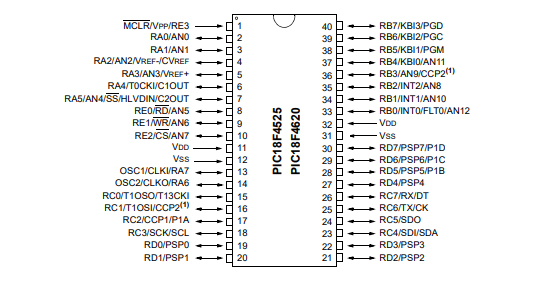

Pinout of pic18f4620

Konfigurasi Pin

Hery sy pins

Ny fepetra takian'ny herinaratra ho an'ny pic18f4620 dia avy amin'ny 2V ka hatramin'ny 5.5v, dia nanenika tamin'ny vdd sy vss pins.Vds mifandray amin'ny volavolan-kevitra tsara.Vss voatondro ho tany.

Ny fametrahana ny capeciting decoupling mety, toy ny seramika na ny tantalum, eo akaikin'ireo pins ireo dia manampy amin'ny fampihenana ny tabataba ary mitazona ny fandidiana maharitra, ny fanaterana herinaratra azo antoka fa tsy miovaova ny fanatanterahana ny hetsika microcontroller.

Oscillator pin

Ny Pins OSC1 sy OSC2 sy OSC2 dia ampitahaina amin'ny fampifandraisana ny kristaly ivelany na ny mpanelanelana, ka miteraka ny famantarana ny famantaranandro ilaina amin'ny fandidiana.Ny safidin'ny loharanom-pahalalana dia ampiasaina satria misy fiantraikany amin'ny fanjifana herinaratra sy ny fampisehoana.Ny fisafidianana singa oscillator mety dia miantoka ny fiasa microcontroller amin'ny fatra-pitenenana maniry miaraka amin'ny jentika kely.

Seranan-tsambo / output

Ny microcontroller dia misy seranan-tsambo maro I / O: porta, portb, portc, portd, ary porte.Ny seranan-tsambo tsirairay, izay misy pinonina marobe, dia azo raisina ho fampidirana na famoahana arakaraka ny fepetra takian'ny fampiharana.

Ny fampiasana tsara ireo seranan-tsambo ireo dia afaka mamolavola ny fizotran'ny famolavolana, ny fanombohana ny Registra Registra TSTIS dia mamaritra ny sata fampidirana na famoahana ny Pins ho an'ny fifehezana ny faribolana ivelany toy ny sensors, ary leds.

Pins manokana fiasa manokana

Ny pins manokana dia natokana ho an'ny fiasa manokana:

Ny fiovam-po analog-to-digital (ADC) fantsona

Modely Pulse-Widiting (PWM)

Fifandraisana iraisam-pifandraisana: uart, spi, ary i2c

Ny fampiofanana ireo peripherika efa namboarina ireo, toy ny modely ara-potoana sy ny maodely fifandraisana, dia manatsara ny famolavolana fizaran-tany ary mampiroborobo ny fiasa.Ohatra, ny fampiasana ny serasera naorina naorina dia afaka manatsotra ny ezaka fanodinana sy hanatsarana ny fahatokisan'ny fifindran'ny angon-drakitra amin'ny tetikasa serasera.

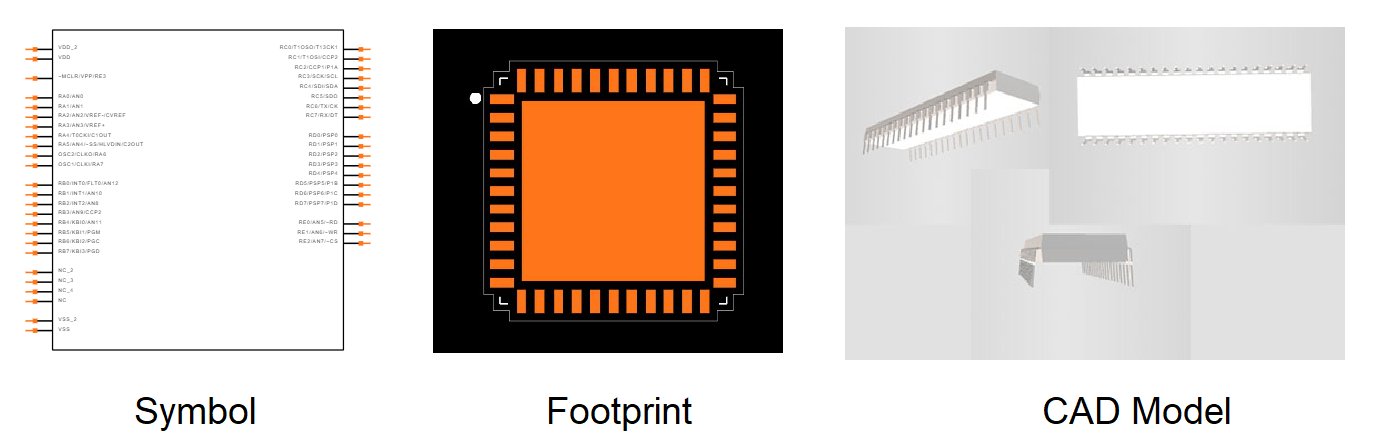

Sary, sary, dian-tongotra ary modely cad

Symbolol Pic18F4620

Ny mariky ny pic18f4620 dia misolo tena sary an-tsary ampiasaina amin'ny schematics mba hanondroana ny singa sy ny fifandraisana herinaratra.Ny tandindona dia ahitana ny pins sy ny asany voatendriny, izay manome endrika schematic schematic sigara.

Pic18f4620 diansprint

Ny dian-tongotra ho an'ny pic18f4620 dia mamaritra ny fandaharam-potoana ara-batana sy ny haben'ny singa ao amin'ny PCB.Tafiditra ao anatin'izany ny fandaharana sy ny refin'ny pads, izay tsara ho an'ny karatra azo antoka sy azo itokisana.

PIC18F4620 CAD MODEL

Ny modely cad (endrika endrika) amin'ny solosaina) dia manolotra fanehoana 3D ny microcontrolling pic18f4620Ny modely CAD dia fitaovana ho an'ny famolavolana PCB Precise, izay manome toerana tsara sy drafitra marim-pototra.

Endri-javatra amin'ny pic18f4620

Pic18F4620 dia manome fomba fiasa mifanaraka amin'ny fangatahana herinaratra mampiavaka ny fahefana, ary ampio ny fampidirana azy:

Modely miasa

Mihazakazaka: manetsika ny CPU sy ny peripherals, ny fiantohana ny fandraisana andraikitra haingana amin'ny asa mavitrika.

Idle: Mampilamo ny CPU raha mitazona ny hetsika peripheral, tonga lafatra amin'ny toe-javatra misy ny fizotran'ny fizotrany.

Matory: Mandresy ny CPU sy ny periphers, mety tsara ho an'ny fiarovana ny angovo mandritra ny vanim-potoana tsy fihetsehana.

Fahombiazana herinaratra

Loza Ultra-ambany 50 Loakage: Ity dia manamaivana ny tsy voamarina ankehitriny, ny antony iray amin'ny rindranasa voafaritra izay mety hampandefitra ny fampisehoana ary, amin'ny fanitarana, fahatokisana, fahatokisana, azo itokisana.

Fomba fihazakazahana: Mandany ny tsotsotra 11μa, taratry ny fahaizany amin'ny fandidiana saro-pady ilaina amin'ny fampahavitrihana matetika tsy misy angovo mahery vaika.

Fomba fanao: Misintona 2.5μa fotsiny, mahasoa ho an'ny asa izay mitaky fanaraha-maso ny peripheral nefa tsy mitaky ny fahefana fanodinana feno.

Ny fomba torimaso: Mampiasa 100na ambany 100na, mety ho an'ny fampiharana izay ahitan'ny fitehirizana ny bateria mandritra ny fotoana maharitra tsy mavitrika.

Timer1 Oscillator: Mandeha amin'ny 900na miaraka amin'ny 900NA Feon'ny 32 KHZ, ny fihazonana ny fiasa ara-potoana amin'ny hery kely, miantoka ny fahamarinan'ny fandidiana tsy miankina na dia any amin'ny fanjakana ambany aza.

Watchdog Timer: Mandresy 1.4μa, mandray anjara amin'ny fitoniana rafitra amin'ny alàlan'ny famerenam-bokatra mandeha ho azy

Fampiharana amin'ny rafitra embeded

Ny fahaiza-mandanjana amin'ny alàlan'ny fanjifana herinaratra: ny fisafidianana ny maoderina mifanaraka amin'ny filàna fandidiana dia afaka manitatra ny fiainana amin'ny bateria amin'ny fitaovana portable.

Ny fahitsiana sy ny fahatokisana: ny fidirana amin'ny ultra-ambany oscillator sy mahomby dia miantoka ny rafitra dia mijanona ho mazava sy azo itokisana, na dia miasa amin'ny fanjakana ambany aza.

Tombontsoa amin'ny pic18f4620

Oscillator Flexibility

Crystal Oscillator: Miasa hatramin'ny 40 MHz, nohamafisin'ny Faha-4x Lock Lock Lock (Pl

RC Modes: Mitantana hatramin'ny 4 MHz miaraka amin'ny famandrihana ivelany-capacitor (RC) (RC), izay 40 MHZ miaraka amin'ny loharano ivelany ivelany, manome fahafaham-po amin'ny toe-javatra isan-karazany.

BLOKA OSCILLATOR OSCILLATOR: Hatramin'ny 31 KHZ ka hatramin'ny 8 MHz, miantoka ny fotoana mifoha haingana amin'ny fomba fanao amin'ny torimaso (1 μ), izay mampihena ny fahalemen'ny herinaratra.

Fanaraha-maso famantaranandro azo antoka: Manampy fahatokisana amin'ny fiantohana ny fiantohana ny fanakatonana azo antoka raha tsy fahombiazan'ny famantaranandro peripheral, ny rafitry ny rafitra bolstering.

Peripherals malaza

Ny loharanom-pahalalana / loharano avo lenta: ny 1 I / O PIN dia mihoatra ny 25 MA, mandray ny fepetra takian'ny hery avo tsy misy mpamily ivelany.

Ny fanelingelenana marobe sy ny famoahana pwm: Ity endri-javatra ity dia manohana ny fifehezana sy ny fampifandraisana amin'ny alàlan'ny modules isan-karazany ho an'ny rafitra mifehy ny môtô sy ny fifandraisana, izay mampitombo ny fahombiazan'ny asa.

Master synchronous serial serial (mssp): manohana ny protocols Spi / i2c raha tsy misy fifandraisana amin'ny fifandraisana marobe marobe, izay manome fampidirana seamless amin'ny famolavolana saro-pady.

Fampiasana usart sy ny ADC Module: Ny USART dia manohana ny maody Asynchronous sy ny Modes Synchronous, raha ny ADC 10-bit dia manolotra hatramin'ny 13 ny fantsom-pifandraisana amin'ny angon-drakitra sy ny serasera serasera amin'ny sensor.

Analog Comparator sy HLVD: Dual Analog Comparator sy ny haavo avo lenta / haavo avo 16

Endri-javatra manokana

Carchiler optimized marim-pototra: mifanaraka amin'ny Compiler C C. Ity endri-javatra ity dia manatsara ny fampandrosoana, manidina ny lalana mankany amin'ny tsena ho an'ny tetikasa sarotra.

Ny tsingerin'ny fahatsiarovana maharitra: Manolotra banga 100 000 / fanoratana ho an'ny tselatra ary hatramin'ny 1 000 000 tsingerina ho an'ny EEPROM, miantoka ny fahatsinjovana sy ny fahatokisana ny angon-drakitra voatahiry ao amin'ny rindran-tsarimihetsika.

Ny debug-cirter-curcal sy ny fizaram-bary dia manohana ny fandaharam-potoam-penitra sy ny fizaram-pananahana amin'ny alàlan'ny tsimoka roa, ny fanatsarana ny fandanjalanjana sy ny fahombiazan'ny famokarana, tombony lehibe, tombony lehibe amin'ny fanao isan-karazany.

Sehatra be dia be: Miasa amin'ny 2.0V ka hatramin'ny 5.5v miaraka amin'ny safidy famerenam-bidy volontany, manome fampisehoana maharitra manerana ny toe-ponenana isan-karazany amin'ny fitaovana azo saro-pady sy be herinaratra.

Pic18f4620 Fanamarihana ara-teknika

Type	fikirana
Fotoana fitarihana orinasa	6 herinandro
tendrombohitra	Amin'ny alàlan'ny lavaka
Typeing Type	Amin'ny alàlan'ny lavaka
Fonosana / tranga	40-DIP (0.600, 15.24mm)
Isan'ny pins	40
Ny mpampivadika data	A / D 13X10B
Isan'ny I / OS	36
Watchdog Timers	ENY
Mari-pana	-40 ° C ~ 125 ° C TA
Packaging	Tube
ANDIAN-DAHATSORATRA	Pic® 18f
MIVOAKA	2004
Kaody Jesd-609	F3
Kaody PBFree	ENY
Sata part	Mavitrika
Moisture Sensitivity Level (MSL)	Tsy mahakasika
Isan'ny fiatoana	40
Tapitra ny terminal	Matte tin (sn)
Fanararaotana herinaratra max	1w
Toerana terminal	lafiny roa
Manome volonta	5V
hatetika	40mhz
Laharana fizarana	Pic18f4620
PIN Count	40
Solosaina volta-max (vsup)	5.5v
Herin'ny herinaratra	5V
interface tsara	I2C, SPI, UART, USART
Haben'ny fahatsiarovana	64kb
Karazana oscillator	anaty
Haben'ny ram	3.8k x 8
Voltage - Famatsiana (VCC / VDD)	4.2v ~ 5.5v
UPS / UCS / Peripheral ICS	Microcontroller
Isan'ny bitika	8
Core processor	Pic
peripherals	Brown-Out Detect / Reset, HLVD, POR, PWM, WDT
Karazana fahatsiarovana fandaharana	Flash
Ny haben'ny Core	8-bit
Haben'ny fahatsiarovana	64kb 32k x 16
fifandraisana	I2C, SPI, UART / USART
Omeo ny max-max	35Ma
Bit habe	8
Fotoana fidirana	40 μs
Manana ADC	ENY
Channels DMA	tsy misy
Sakan'ny bus bus	8B
Isan'ny timers / counter	4
Haben'ny Eeprom	1k x 8
Fianakaviana CPU	Pic
Isan'ny fantsona ADC	13
Isan'ny fantsona PWM	2
Isan'ny fantsona USB	1
hahavony	4.953mm
NY FAHARETANY	53.09mm
sakany	14.732mm
Tongava svhc	Tsy misy svhc
Henjana ny taratra	tsy misy
Sata rohs	Rohs3 mifanaraka
Mitarika maimaimpoana	Mitarika maimaimpoana

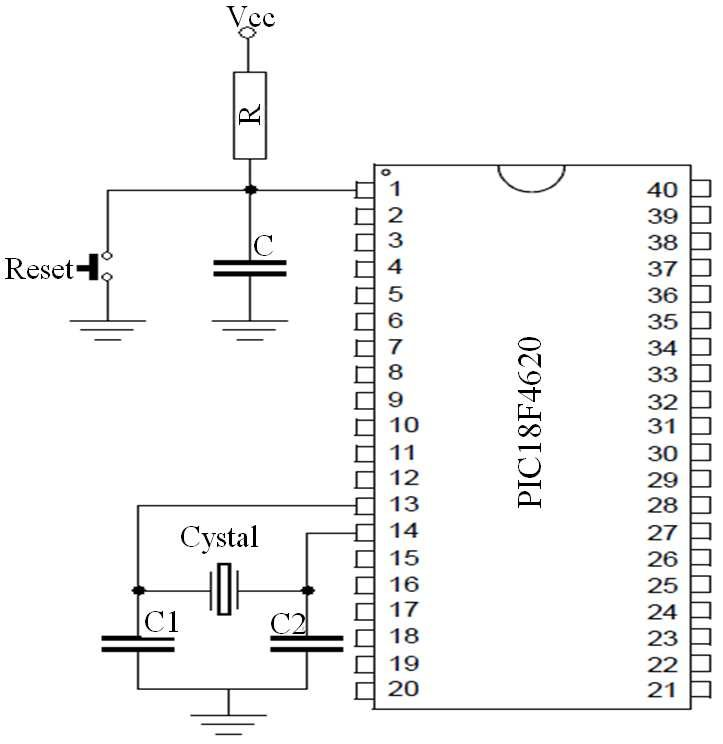

Diagram underal

Modely mitovy amin'ny pic18f4620

• Pic18f4620-i / mlMicrocontrollers sy processors

• Pic18lf4620-i / mlMicrocontrollers sy processors

• Pic18lf4620t-e / mlMicrocontrollers sy processors

• Pic18f4620-e / mlMicrocontrollers sy processors

Pic18f4620 ampahany azo ampitahaina

Laharana ampahany	mpanamboatra	Fonosana / tranga	Isan'ny pins	Sakan'ny bus bus	Isan'ny I / O	interface tsara	Haben'ny fahatsiarovana	Manome volonta	peripherals	Hijery fampitahana
Pic18f4620-e / p	Technology Microchip	40-DIP (0.600, 15.24mm)	40	8 B	36	I2C, SPI, UART, USART	64 KB	5 V	Brown-outt / reset, hlvd, por, pwm, WDT
Pic18f4680-e / p	Technology Microchip	40-DIP (0.600, 15.24mm)	40	8 B	36	Can, I2C, SPI, UART, USART	64 KB	5 V	Brown-outt / reset, hlvd, por, pwm, WDT	Pic18f4620-e / p vs pic18f4680-e / p
Pic18f4680-i / p	Technology Microchip	40-DIP (0.600, 15.24mm)	40	8 B	36	Can, I2C, SPI, UART, USART	64 KB	5 V	Brown-outt / reset, hlvd, por, pwm, WDT	PIC18F4620-E / P VS PIC18F4680-I / P
Pic18f4610-i / p	Technology Microchip	40-DIP (0.600, 15.24mm)	40	8 B	36	I2C, SPI, UART, USART	64 KB	5 V	Brown-outt / reset, hlvd, por, pwm, WDT	PIC18F4620-E / P VS pic18f4610-i / p

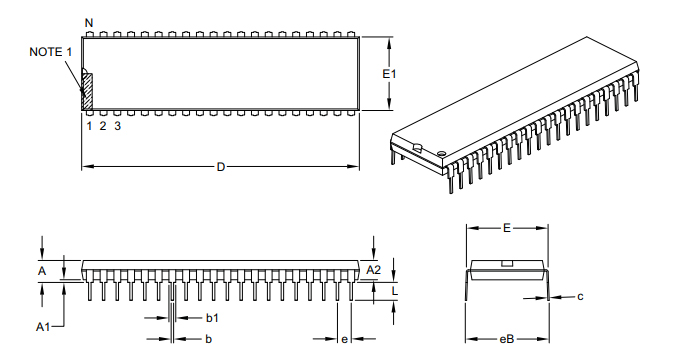

Fonosana sy refy amin'ny pic18f4620

Pic18f4620 Dimensions	Famaranana refy	Min (santimetatra)	Nom (santimetatra)	Max (santimetatra)
Isan'ny pins	N		40
dity	f		0.100 BSC
Ambony amin'ny fiaramanidina mipetraka	ny			0.25
Ny hateviny fonosana	A2	0.125		0.195
Base amin'ny fiaramanidina hipetraka	A1	0.015
Soroka soroka soroka	f	0.59		0.625
Sakan'ny fonosana fonosana	E1	0.485		0.58
Ny halavany amin'ny ankapobeny	D	1.98		2.095
Soso-kevitra amin'ny fiaramanidina hipetraka	L	0.115		0.2
Mitarika hateviny	c	0.008		0.015
Ny sakany ambony	B1	0.03		0.07
Ambony ambany	amin '	0.014		0.023
Ny elanelana amin'ny ambaratonga rehetra	EB			0.7

Latina Manamboatra

Microchip Teknle Interc.Ny orinasa hentitra dia mandray anjara mavitrika amin'ny fanabeazana fampianarana, ary manome loharanom-pitaovana be dia be.Anisan'ireny ny laboratoara milamina sy fandaharam-pianarana antsipirihany, fotoam-piofanana manokana ary fitaovana fampandrosoana mandroso.

Datasheet PDF

Pic18lf4620-i / ml Datasheets:

Pic18Fx525, X620 Datasheet.pdf

Label sy fanamboarana fanovana 23/19 / SEP / 2015.pdf

Fanovana fonosana 10 / Oktobra / 2016.pdf

Pic18f (2, 4) ZZZ programming specification.pdf

2.73khz.pdf

Wire Bond Chg Qual 19 / Jul / 2016.pdf

Pic18f4620-e / p datasheets:

Pic18f (2, 4) ZZZ programming specification.pdf

Pic18Fx525, X620 Datasheet.pdf

Label sy fanamboarana fanovana 23/19 / SEP / 2015.pdf

Fanovana fonosana 10 / Oktobra / 2016.pdf

Mult Dev 13 / Apr / 2020.pdf

Wire ChG 13 / Jan / 2016.pdf

Fanontaniana matetika matetika [FAQ]

1. Inona no pic18f4620?

Ny pic18f4620 dia microcontroller versatile izay nidera ny adaptability tamin'ny fampiharana indostrialy.Ny maritrano, natao natao hanamaivana ny fampiasana ny herinaratra, manome ny fahaiza-manao fanodinana topust izay mamelona tsara amin'ny tontolo hentitra.Ny sasany matetika dia microcontroller ity microcontroller ity ary ny fiaretany sy ny fitaovana dia manohana izay manatsotra ny fizotran'ny fampandrosoana.

2. Ahoana no fomba programa pic18f4620?

Hanaraka ireo dingana ireo:

Open MPLAB, ny IST-incompassing rehetra natao ho an'ny vokatra microchip.

Safidio ny karazana tetikasa izay iasanao.

Lazao ny modely microcontroller tena izy.

Safidio ny mpamorona mety.

Farito ny lalan'ny tetikasa ho an'ny fiasa voalamina.

3. Inona ny haben'ny pic18f4620?

Ny pic18f4620, miaraka amin'ny refy amin'ny 2.095 x 0.58 x 0.195 santimetatra, ny sotrokely dia mifanentana amin'ny sehatra henjana, takiana amin'ny rafitra sy onjam-peo.Io habe io dia mamela ny fampidirana tsy misy fotony ao amin'ny laharam-pahamehana isan-karazany, mifanaraka amin'ny fototry ny famolavolana an-tsokosoko izay mitondra ny fandrosoana ara-teknolojia ankehitriny.
