Piezoelectric Transducer: Fitsipika miasa, fanorenana, karazana, toetra ary fampiharana

Ny transducer piezoelectric dia ahafahanao manova ny hery mekanika ho famantarana elektrika, na angovo elektrika ho hetsika mekanika.Amin'ity lahatsoratra ity dia hianatra ny atao hoe transducer piezoelectric ianao, ny fomba fananganana azy ary ny fomba fiasa.Ho hitanao ihany koa ny karazana mahazatra, ny toetra fototra ary ny fampiharana azy.

katalaogy

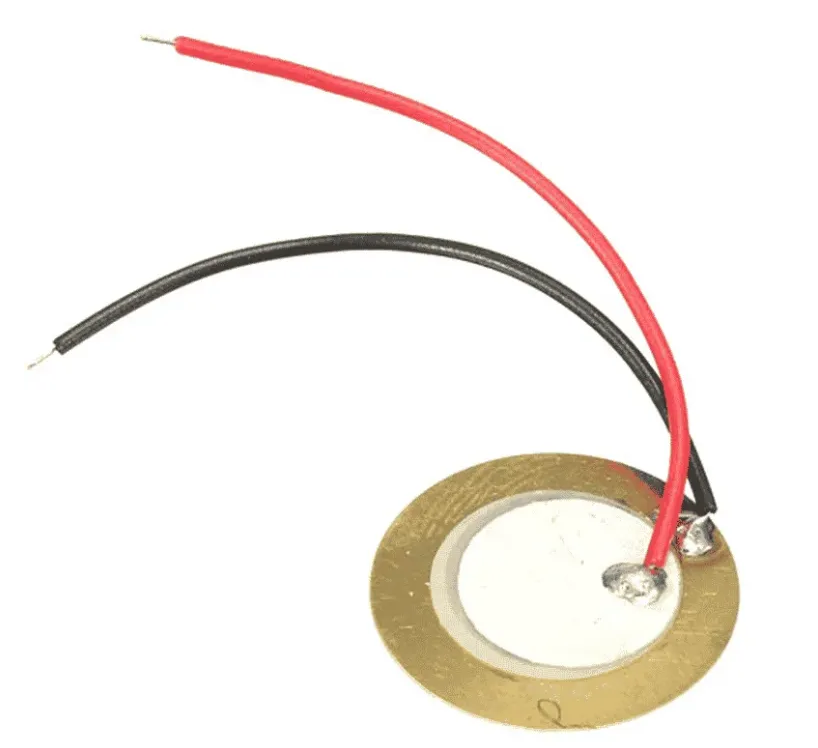

Sary 1. Piezoelectric Transducer (Piezo Disc Element)

Inona no atao hoe Piezoelectric Transducer?

Ny transducer piezoelectric dia fitaovana manova ny hery mekanika ho angovo elektrika, na angovo elektrika ho hetsika mekanika.Izy io dia miasa amin'ny fampiasana fitaovana manokana izay miteraka voly kely rehefa tsindriana, miforitra, na mihozongozona.Noho io fananana io, dia matetika izy io no ampiasaina hamantarana ny tsindry, ny vibration, ny feo, na ny fihetsika.Ny rafitra karazana kapila tsotra miaraka amin'ny fitarihana mifandray, toy ny hita matetika amin'ny fanamboarana azo ampiharina, dia mamela ny hetsika mekanika ho mora miova ho famantarana elektrika ho an'ny fandrefesana na fanaraha-maso fampiharana.

Fananganana Transducer Piezoelectric

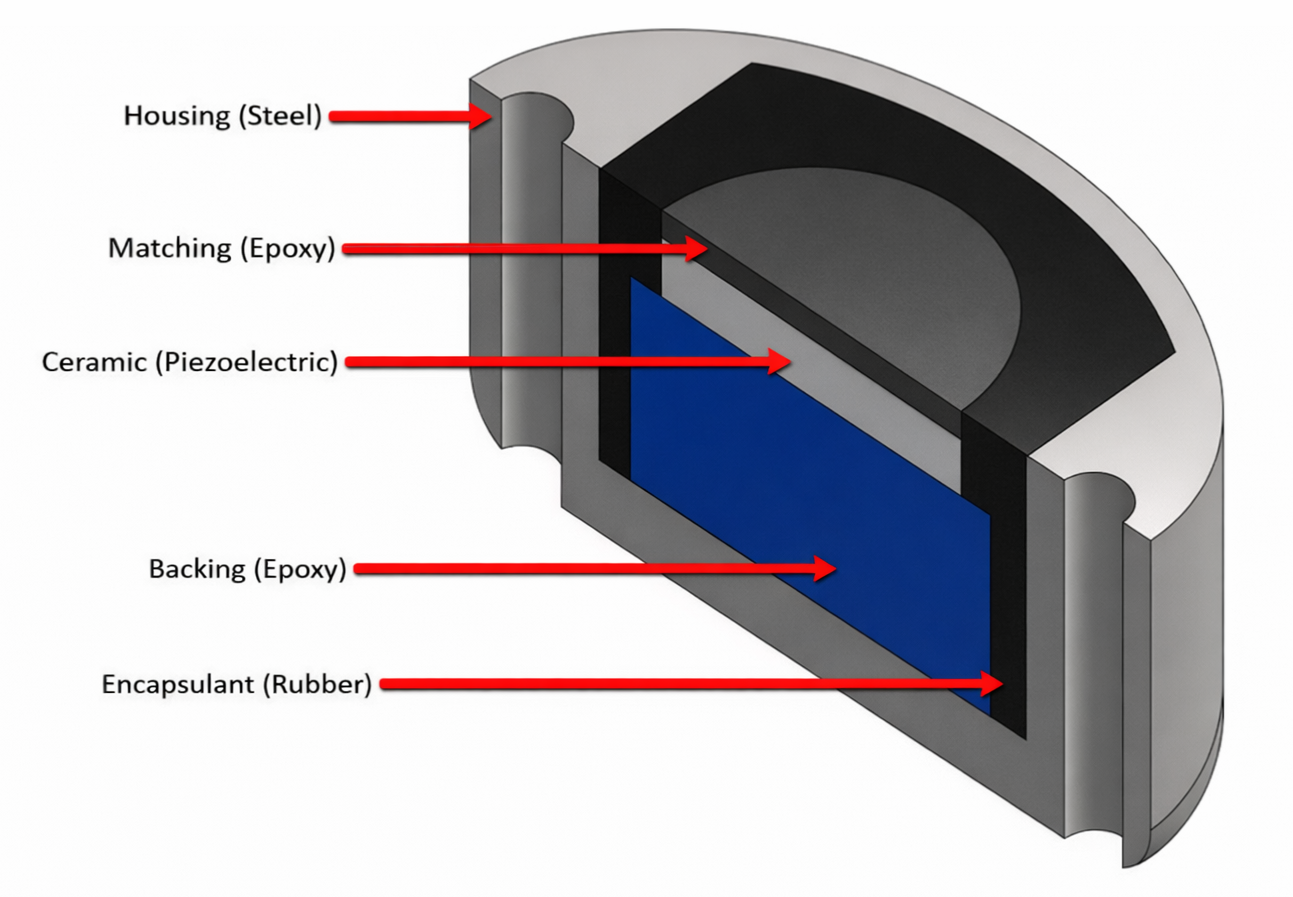

Sary 2. Fananganana Transducer Piezoelectric

•Trano (vy)

Manome hery mekanika ary miaro ny transducer amin'ny fahasimbana ivelany.

•Layer mifanandrify (Epoxy)

Manampy amin'ny famindrana angovo mekanika amin'ny fomba mahomby amin'ny singa piezoelectric ary manatsara ny fahombiazan'ny famantarana.

•Piezoelectric Ceramic

Ny singa mahatsikaritra mavitrika izay miteraka voly elektrika rehefa ampiharina ny tsindry na ny vibration.

•Layer Backing (Epoxy)

Mitroka vibration tsy ilaina ary mifehy ny valin'ny transducer.

•Encapsulant (fingotra)

Manisy tombo-kase ny rafitra ary miaro azy amin'ny hamandoana, vovoka ary ny fiantraikany amin'ny tontolo iainana.

Ny fitsipiky ny fiasan'ny Piezoelectric Transducer

Ny fitsipiky ny fiasan'ny transducer piezoelectric dia mifototra amin'ny fahafahan'ny fitaovana sasany mamaly ny adin-tsaina mekanika sy ny angovo elektrika.Ao anatin'ilay fitaovana dia miova ny fiampangana herinaratra rehefa ampiasaina ny hery na ny voltase.Ity fihetsika ity dia miseho amin'ny endrika roa mifandraika, fantatra amin'ny anarana hoe fiantraikany piezoelectric mivantana sy ny fiantraikan'ny piezoelectric inverse.Ny vokatra tsirairay dia manazava ny fomba fiovan'ny angovo avy amin'ny endrika iray mankany amin'ny iray hafa.

Direct Piezoelectric Effect

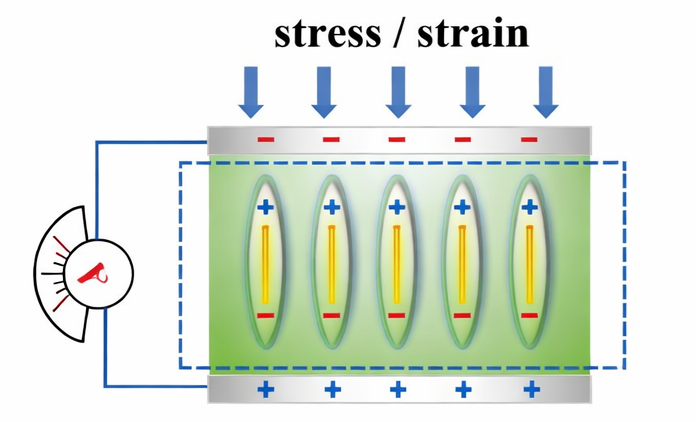

Sary 3. Fiantraikan'ny Piezoelectric mivantana

Amin'ny fiantraikany piezoelectric mivantana, ny adin-tsaina mekanika na ny fihenjanana dia ampiharina amin'ny fitaovana piezoelectric.Araka ny aseho amin'ny sary, ny fanerena na ny fametahana ny fitaovana dia mahatonga ny fiampangana herinaratra anatiny hifindra amin'ny toerany mahazatra.Ity fanasarahana fiampangana ity dia miteraka tasy tsara sy ratsy amin'ny lafiny mifanohitra amin'ny fitaovana.Vokatr'izany dia misy voltase elektrika kely mivoaka manerana ny electrodes.Mitombo ny voly mivoaka rehefa mihamatanjaka ny hery ampiharina na ny vibration, ahafahan'ny transducer mahatsapa ny tsindry, ny hery, na ny fihetsehana marina.

Inverse Piezoelectric Effect

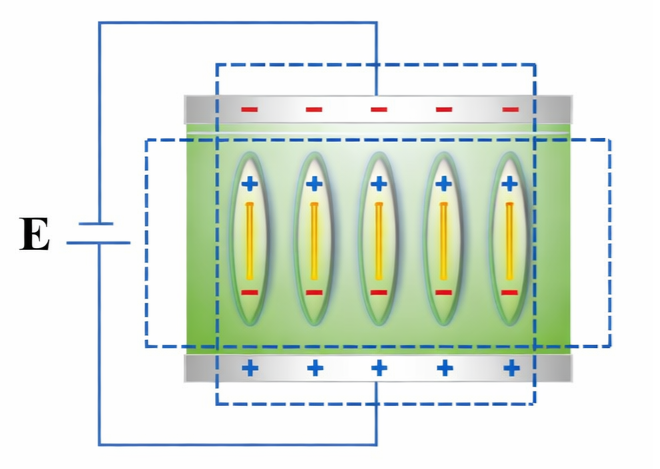

Sary 4. Vokatry ny Piezoelectric Inverse

Ao amin'ny fiantraikany piezoelectric inverse, ny fiovan'ny angovo dia mitranga amin'ny lalana mifanohitra.Ny voltase elektrika ivelany dia ampiharina amin'ny fitaovana piezoelectric.Araka ny asehon'ny sary, ny sahan'aratra ampiasaina dia manery ny fiampangana anatiny hirindra.Io fanitsiana io dia mahatonga ny fitaovana hiova endrika kely amin'ny alàlan'ny fanitarana na fifanekena.Ny deformation ara-batana dia miteraka hetsika mekanika na vibration, ahafahan'ny transducer piezoelectric hamokatra onjam-peo, feo na ultrasonic.

Toetra elektrônika amin'ny Transducers Piezoelektrika

fikirana	famaritana
Karazana famantarana Output	Volavolan'ny AC vokatry ny mekanika adin-tsaina
Fomba famoahana herinaratra	Fomba fiampangana na fampandehanana fomba fiasa
Saran'ny Voltage Output	10 mV ka hatramin'ny 100 V peak arakaraka ny hery ary habe
Charge Sensitivity	1 pC isaky ny N hatramin'ny 1000 pC isaky ny N
Voltage saro-pady	1 mV isaky ny N hatramin'ny 50 mV isaky ny N
Source Capacitance	100 pF hatramin'ny 50 nF
Source Impedance	Tena avo, matetika mihoatra ny 1 megaohm
Fanoherana anatiny	Mihoatra ny 10 gigaohm
Saran'ny famaliana matetika	1 Hz hatramin'ny 10 MHz miankina amin'ny famolavolana
Frequency resonant	1 kHz hatramin'ny 5 MHz mahazatra
Frequency Anti Resonant	Somary ambony noho ny resonant hatetika
Output Impedance amin'ny Resonance	Impedance ambany amin'ny teboka resonant
Output Impedance amin'ny Anti Resonance	Impedance avo be amin'ny anti resonant Point
Fahaizana fandrefesana static	Tsy mety amin'ny fandrefesana DC marina
Tsy miova ny fotoana fandefasana	Miliseconds mankany segondra mifototra amin'ny entana fanoherana
Signal polarity	Miankina amin'ny fitarihana adin-tsaina sy orientation materialy
Dielectric Constant	100 hatramin'ny 5000 arakaraka ny fitaovana
Voltage miasa toy ny Actuator	10 V hatramin'ny 1000 V AC na DC
Fanjifana herinaratra	Tena ambany amin'ny mode sensor
Ambaratonga tabataba	Tena ambany ny feo elektrika anatiny
Cable Sensitivity	Avo, voan'ny capacitance tariby
Fampiharana famantarana ilaina	Charge amplifier na avo lenta impedance fanamafisam-peo
Fahamarinan'ny maripana	Moderate, miovaova arakaraka ny fitaovana piezo
Fatiantoka elektrika	Ambany amin'ny fampandehanana matetika
Insulation Resistance	Amin'ny ankapobeny dia mihoatra ny 10 gigaohms
Output Linearity	Avo ao anatin'ny fetra mekanika nomena

Karazana Transducers Piezoelectric

Ny transducers piezoelectric dia tonga amin'ny karazany samihafa, samy natao hamantatra na hamokatra hetsika, tsindry, feo, na vibration ho an'ny fandrefesana sy fanaraha-maso manokana.

Piezoelectric Accelerometer Transducer

Ny transducer accelerometer piezoelectric dia ampiasaina handrefesana ny hafainganam-pandeha sy ny vibration.Izy io dia miasa amin'ny famadihana ny hetsika mekanika ho famantarana elektrika rehefa mihetsika ny sensor.Raha ampitahaina amin'ny transducers fanerena na hery, dia mora kokoa amin'ny fiovana haingana sy ny vibration matetika.Izany dia mahatonga azy ho mety amin'ny fanaraha-maso ny milina sy ny famakafakana ny vibration.Matetika izy io no ampiasaina amin'ny rafitra ara-pahasalamana indostrialy sy ara-drafitra.

Piezoelectric Pressure Transducer

Ny transducer fanerena piezoelectric dia mandrefy ny fiovan'ny tsindry mavitrika ary mamadika azy ireo ho vokatra elektrika.Mamaly haingana ny fiovaovan'ny tsindry haingana izy io, fa tsy toy ny sensor fanerena static.Raha ampitahaina amin'ny transducers force, dia natao manokana ho an'ny fandrefesana ny tosidra sy ny entona.Matetika izy io no ampiasaina amin'ny motera fandoroana sy ny rafitra hydraulic.Ny valinteny avo lenta no tena tombony.

Piezoelectric Force Transducer

Ny transducer hery piezoelectric dia mandrefy hery na enta-mavesatra amin'ny alàlan'ny famokarana fiampangana.Rehefa ampiharina ny hery, ny singa piezoelectric dia mamokatra famantarana elektrika mifandanja amin'ny entana.Raha oharina amin'ny accelerometers, dia mifantoka amin'ny hery mivantana fa tsy mihetsika.Mandeha tsara amin'ny fandrefesana hery mavitrika izy io.Ity karazana ity dia ampiasaina betsaka amin'ny fitsapana sy fandrefesana ny fiantraikany.

Piezoelectric Ultrasonic Transducer

Ny transducer ultrasonic piezoelectric dia mamokatra sy mamantatra onja ultrasonic.Manova ny angovo elektrika ho onjam-peo avo matetika izy io ary mandray famantarana hita taratra.Raha ampitahaina amin'ny mikrô, dia miasa amin'ny hafainganam-pandeha ambony lavitra noho ny ren'ny olombelona izy io.Izany dia mamela ny fandrefesana ny halavirana marina, ny sary ary ny fandrefesana.Matetika izy io no ampiasaina amin'ny ultrasound ara-pitsaboana sy ny fisafoana indostrialy.

Piezoelectric Actuator Transducer

Ny transducer piezoelectric actuator dia manova ny angovo elektrika ho hetsika mekanika marina.Rehefa ampiharina ny volt, dia mivelatra na mikisaka mba hamoronana hetsika.Tsy toy ny transducers karazana sensor, dia ampiasaina indrindra amin'ny fampandehanana fa tsy fandrefesana.Manome fifindran-toerana tena kely nefa marina.Izany no mahatonga azy ho tonga lafatra ho an'ny rafitra fametrahana mazava tsara.

Piezoelectric Microphone Transducer

Ny transducer microphone piezoelectric dia mamadika ny vibration feo ho famantarana elektrika.Ny onjam-peo no mahatonga ny fitaovana piezoelectric hivibra sy hamokatra voly.Raha ampitahaina amin'ny transducers ultrasonic, dia miasa ao anatin'ny elanelan'ny fandrefesana heno izy io.Izy io dia tsotra amin'ny famolavolana ary tsy mitaky hery ivelany ho an'ny fahatsapana.Ity karazana ity dia matetika ampiasaina amin'ny rafitra fanaraha-maso feo sy acoustic fototra.

Piezoelectric Ignition Transducer

Ny transducer ignition piezoelectric dia mamokatra malefaka avo lenta rehefa ampiasaina ny hery mekanika.Ny fanindriana na famelezana ilay singa dia miteraka pitik'afo tsy misy hery ivelany.Raha ampitahaina amin'ny transducers piezoelectric hafa, dia mifantoka amin'ny famokarana herinaratra fa tsy ny fahatsapana.Izany dia mahatonga azy io ho azo antoka ho an'ny tanjona ignition.Izany no be mpampiasa amin'ny entona jiro sy ny ignition rafitra.

Fampiharana ny Piezoelectric Transducer

Ny transducers piezoelectric dia ampiasaina betsaka amin'ny teknolojia maoderina satria afaka manova tsara ny angovo mekanika ho famantarana elektrika ho an'ny fahatsapana, fandrefesana ary fanaraha-maso amin'ny indostria maro.

Fitsaboana Ultrasound Systems

Ny transducers piezoelectric dia ampiasaina betsaka amin'ny milina ultrasound.Mamokatra onjam-peo avo lenta izy ireo ary mandray ireo famantarana hita taratra mba hamoronana sary.Izany dia manampy ny dokotera hahita tsara ny firafitry ny vatana anatiny.Azo itokisana izy ireo ary mamaly haingana.

Fanaraha-maso ny vibration sy ny toe-javatra

Ireo transducers ireo dia ampiasaina hamantarana ny vibration amin'ny milina sy ny rafitra.Ny vibration mekanika dia avadika ho famantarana elektrika ho an'ny fanadihadiana.Izany dia manampy amin'ny famantarana ny lesoka aloha amin'ny maotera, paompy ary motera.Manatsara ny fiarovana izany ary mampihena ny vidin'ny fikojakojana.

Rafitra fandrefesana fanerena

Ny transducers piezoelectric dia mandrefy fanerena miovaova haingana amin'ny entona sy ranoka.Miasa tsara izy ireo rehefa misy fiovan'ny tsindry amin'ny hafainganam-pandeha avo.Izany no mahatonga azy ireo ho mety amin'ny motera sy ny rafitra hydraulic.Tsy ampiasaina amin'ny fanerena tsy tapaka na static izy ireo.

Fandrefesana hery sy fiantraikany

Izy ireo dia ampiasaina handrefesana ny hery, ny enta-mavesatra ary ny fiantraikany.Rehefa ampiasaina ny hery dia misy fiampangana elektrika mamokatra.Izany dia mamela ny fandrefesana marina ny hery mavitrika.Matetika izy ireo amin'ny fitsapana sy fanadihadiana ara-materialy.

Feo sy Acoustic Devices

Ny transducers piezoelectric dia ampiasaina amin'ny mikrô, buzzers ary fanangonam-peo.Ny vibration feo dia mahatonga ny fitaovana hamokatra famantarana elektrika.Izy ireo dia tsotra amin'ny famolavolana ary tena mateza.Ireo fitaovana ireo dia mahazatra amin'ny elektronika mpanjifa.

Ignition sy Spark Generation

Ao amin'ny rafitra fanamafisam-peo, ny transducers piezoelectric dia mamokatra malefaka avo rehefa voatsindry.Ity voly ity dia miteraka pitik'afo tsy mila hery ivelany.Matetika izy ireo no ampiasaina amin'ny jiro entona sy fatana.Ny endrika dia tsotra sy azo ianteherana.

Tombontsoa sy fetran'ny Transducer Piezoelectric

Tombontsoa amin'ny Piezoelectric Transducer

• Tena saro-pady amin'ny fiovana kely amin'ny hery sy ny hovitrovitra izy ireo.

• Mamaly haingana ireo famantarana mavitrika izy ireo.

• Miasa amin'ny faritra midadasika be izy ireo.

• Kely sy maivana ny habeny.

• Tsy mila hery ivelany izy ireo amin'ny fomba fahatsapana.

• Maharitra izy ireo ary azo itokisana amin'ny toe-javatra sarotra.

Famerana ny Piezoelectric Transducer

• Tsy afaka mandrefy hery static na tsy miovaova izy ireo.

• Mitaky fizaran-tarehim-pandrefesana famantarana manokana izy ireo.

• Misy fiantraikany amin'ny fiovan'ny mari-pana ny vokatra azony.

• Matetika dia kely ny famantarana mivoaka.

• Ny fitaovana sasany dia mety ho triatra noho ny fihenjanana be.

Piezoelectric Transducer vs Other Transducers

famaritana	Piezoelectric Transducer	Fandrefesana Gauge Transducer	Capacitive Transducer	Transducer inductive	Optical Transducer
Haavo refesina	Hery, tsindry, vibration	Tehirizina sy hery	Famindrana, fanerena	Toerana, fifindra-monina	Fahazavana, toerana, hafainganam-pandeha
Fitsipika miasa	Fiezoelectric vokany	Fiovan'ny fanoherana	Fiovana capacitance	Induction elektromagnetika	Modulation maivana
Karazana famantarana Output	Voltage na fiampangana	Fiovan'ny fanoherana	Fiovana capacitance	Zintin'aratra	Voltage na courant
Fahaizana fandrefesana static	Tsy mety	mety	mety	mety	mety
Fahaizana fandrefesana dinamika	tsara	Tsara	mampitony	Tsara	tsara
Fahatsapana mahazatra	Avo	SALASALANY	Avo be	SALASALANY	Avo be
Salan'ny Frequency	1 Hz ka hatramin'ny 1 MHz	Hatramin'ny 10 kHz	Hatramin'ny 100 kHz	Hatramin'ny 50 kHz	Mihoatra ny 1 MHz
Fotoam-pamaliana	Haingana be latsaky ny 1 microsegondra	Miadana mankany amin'ny antonony	fifadian-kanina	mampitony	Haingana be
Output Impedance	Avo mihoatra ny 1 Mohm	Low manodidina ny 120 ka hatramin'ny 350 ohms	Avo	IVA	IVA
Temperature Sensitivity	SALASALANY	Avo	SALASALANY	IVA	IVA
Ilaina ny fanamafisam-peo	ilaina	ilaina	ilaina	ilaina	kely dia kely
Fitakiana fahefana	Tsy misy hery ivelany ho an'ny fahatsapana	Mitaky voltase excitation	Mitaky voltase excitation	Mitaky voltase excitation	Mitaky loharanon-kery
Habe sy lanja	Tena kely sy maivana	KELY	KELY	SALASALANY	KELY
Fahatakarana ny tontolo iainana	Avo	mampitony	mampitony	Avo	mampitony
Applications	Fanaraha-maso ny vibration, ultrasound	Load cellules, rafitra lanja	Ny toerana sy ny fahatsapana ambaratonga	Fahatsapana akaiky sy toerana	Encoders, sensor fibre

Famaranana

Ny transducers piezoelectric dia miasa amin'ny alàlan'ny fiantraikany piezoelectric mivantana sy mifanohitra amin'ny fahatsapana na hamokatra famantarana mihetsika sy elektrika.Izy ireo dia manome fahatsapana avo lenta, valiny haingana ary fampandehanana matetika amin'ny fandrefesana mavitrika toy ny vibration, tsindry, hery ary feo.Ny karazana samihafa dia ampiasaina amin'ny tanjona fandrenesana, fampandehanana ary fandoroana amin'ny indostria maro.Na izany aza, tsy mety amin'ny fandrefesana static izy ireo ary mitaky fandrefesana famantarana mety.
