Programmable Logic Controller (PLC): Asa, karazana ary fampiharana

Ny Programmable Logic Controller (PLC) dia izay ampiasainao hanamboatra milina sy fizotry ny indostria amin'ny fomba azo antoka sy voafehy.Ato amin'ity lahatsoratra ity dia hianatra ny atao hoe PLC ianao, ny fomba fiasan'izy io amin'ny alàlan'ny tsingerin'ny scan, ary ny fomba fiasan'ireo singa fototra ao aminy.Ho hitanao ihany koa ny karazana PLC isan-karazany, fiteny fandaharana mahazatra, ary ny fomba ampifandraisin'ny fitaovana fampidirana sy famoahana ny mpanara-maso amin'ny fitaovana.Amin'ny farany dia ho azonao tsara hoe aiza no ampiasaina ny PLC ary nahoana izy ireo no zava-dehibe amin'ny rafitra automatique.

Catalog

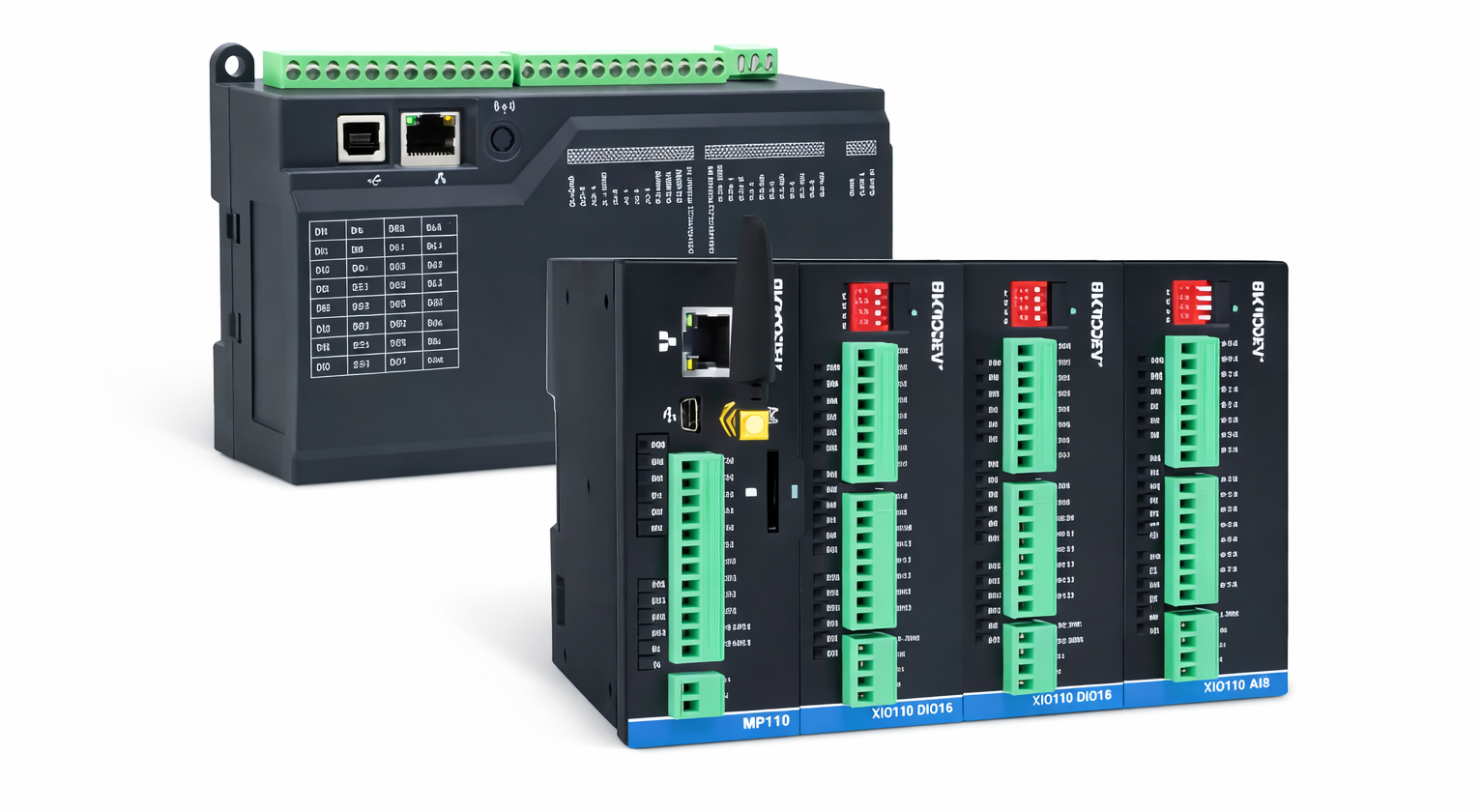

Sary 1. Programmable Logic Controller (PLC)

Inona no atao hoe Controller Logic Programmable?

Ny Programmable Logic Controller (PLC) dia fitaovana fanaraha-maso indostrialy mahery vaika ampiasaina amin'ny automatique ny milina sy ny dingana.Izy io dia natao hikarakarana ny asa fanaraha-maso azo antoka amin'ny tontolo misy tabataba elektrika, vibration ary fiovan'ny mari-pana.Ny PLC dia be mpampiasa satria manome fanaraha-maso maharitra sy azo averina amin'ny alàlan'ny rindrambaiko fa tsy relay tariby.Izy ireo dia mamela ny rafitra automatique hanovana na hanitarana nefa tsy mamerina ny tontonana manontolo.Ao amin'ny automatique indostrialy, ny PLC dia miasa ho toy ny vondrona mpanapa-kevitra afovoany izay mandrindra ny fampidirana sy ny vokatra eo ambanin'ny lojika efa voafaritra.

Ahoana ny fiasan'ny PLC?

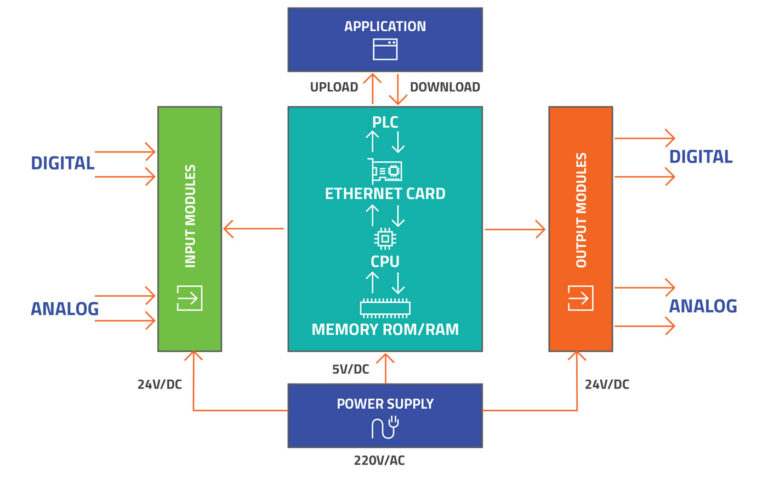

Sary 2. PLC Operating Cycle

Ny PLC dia miasa amin'ny alàlan'ny fanatanterahana imbetsaka ny tsingerin'ny asa tsotra sy azo vinavinaina antsoina hoe tsingerin'ny scan.Araka ny asehon'ny sary, ny dingana dia manomboka amin'ny fitarafana fampidirana, izay amakian'ny PLC ny sata mifehy ny famantarana mifandray ankehitriny.Manaraka, ny controller dia manao ny fanatanterahana ny programa, mampihatra ny lojika voatahiry amin'ny fanjakana fampidirana.Aorian'ny fanombanana ny lojika, ny PLC dia manao fanavaozana ny vokatra, manova ny famantarana mivoaka mifanaraka amin'izany.Ity filaharana ity dia mandeha tsy tapaka amin'ny loop, mamela ny PLC hamaly haingana ny fiovana.Ity sary ity dia mampiseho an'ity loop mihidy amin'ny famakiana, fanodinana ary fanavaozana ity.Ity hetsika mifototra amin'ny tsingerina ity dia miantoka ny fanaraha-maso maharitra sy ny fotoana amin'ny rafitra automation indostrialy.

Anisan'ny PLC System

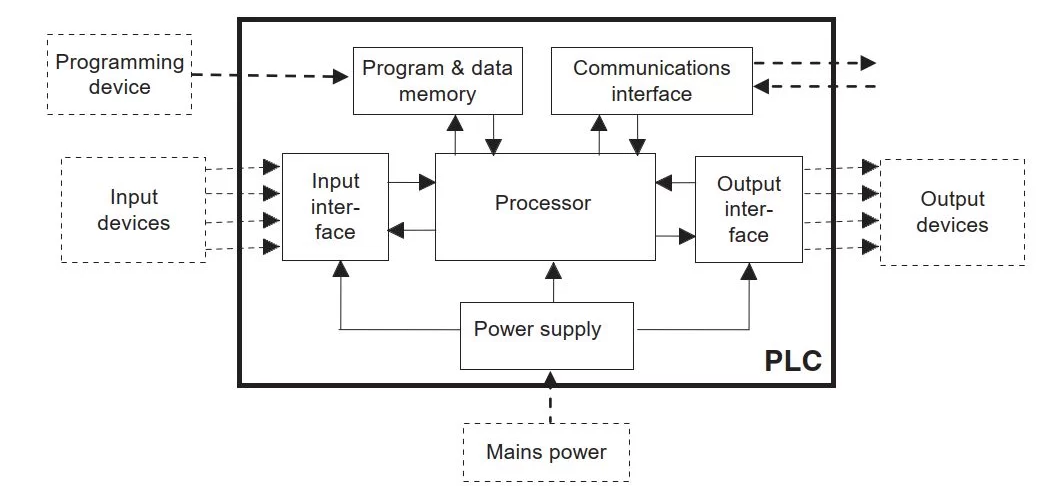

Sary 3. Ireo singa fototra amin'ny rafitra PLC

• CPU (Sampana fanodinana foibe)

Ny CPU no fototry ny PLC ary tompon'andraikitra amin'ny fanodinana ny torolàlana momba ny fanaraha-maso.Izy io dia mitantana ny famonoana lojika, ny fandrindrana anatiny, ary ny fiasan'ny mpanara-maso ankapobeny.Ny CPU dia miantoka ny fitondran-tena tsy miovaova sy voafaritra mandritra ny asa automatique.

• Famatsiana herinaratra

Ny famatsiana herinaratra dia mamadika ny herin'aratra miditra ho tonta voafehy takian'ny PLC.Izy io dia manome hery marin-toerana ho an'ny maody anatiny rehetra ary miaro ny rafitra amin'ny fiovaovan'ny voltase.Tena ilaina ny fanaterana herinaratra azo itokisana amin'ny fampandehanana mitohy.

• Input Modules

Ny maody fampidirana dia mahazo famantarana avy amin'ny fitaovana ivelany ary mamadika azy ireo ho endrika fantatry ny PLC.Izy ireo dia manome fitokana-monina elektrika sy famantarana famantarana mba hiarovana ny faritra anatiny.Ireo modules ireo dia miasa ho toy ny fifandraisana eo amin'ny dingana ara-batana sy ny controller.

• Output Modules

Ny maody Output dia mandefa famantarana fanaraha-maso avy amin'ny PLC mankany amin'ny fitaovana ivelany.Izy ireo dia mandika ny fanapahan-kevitra fanaraha-maso anatiny ho famantarana elektrika mety amin'ny fitaovana an-tsaha.Ny fikarakarana vokatra tsara dia miantoka ny hetsika fanaraha-maso marina sy azo antoka.

• Memory (Programa sy Data)

Ny fahatsiarovana PLC dia mitahiry programa fanaraha-maso sy angon-drakitra ilaina amin'ny fandidiana.Izy io dia mitazona fampahalalana momba ny fanamafisana sy ny soatoavina miasa mandritra ny fotoana fiasana.Ny fitadidiana dia manome antoka fa ny PLC dia afaka manatanteraka lojika tsy tapaka mandritra ny tsingerina.

• Fifandraisana Interfaces

Ny fifandraisana fifandraisana dia mamela ny PLC hifanakalo angona amin'ny rafitra ivelany.Izy ireo dia manohana ny fampidirana amin'ireo mpanara-maso hafa, rafitra fanaraha-maso ary fitaovana fandaharana.Ireo interface tsara ireo dia ahafahan'ny automation mirindra amin'ny rafitra lehibe kokoa.

Karazana PLC

Compact PLC

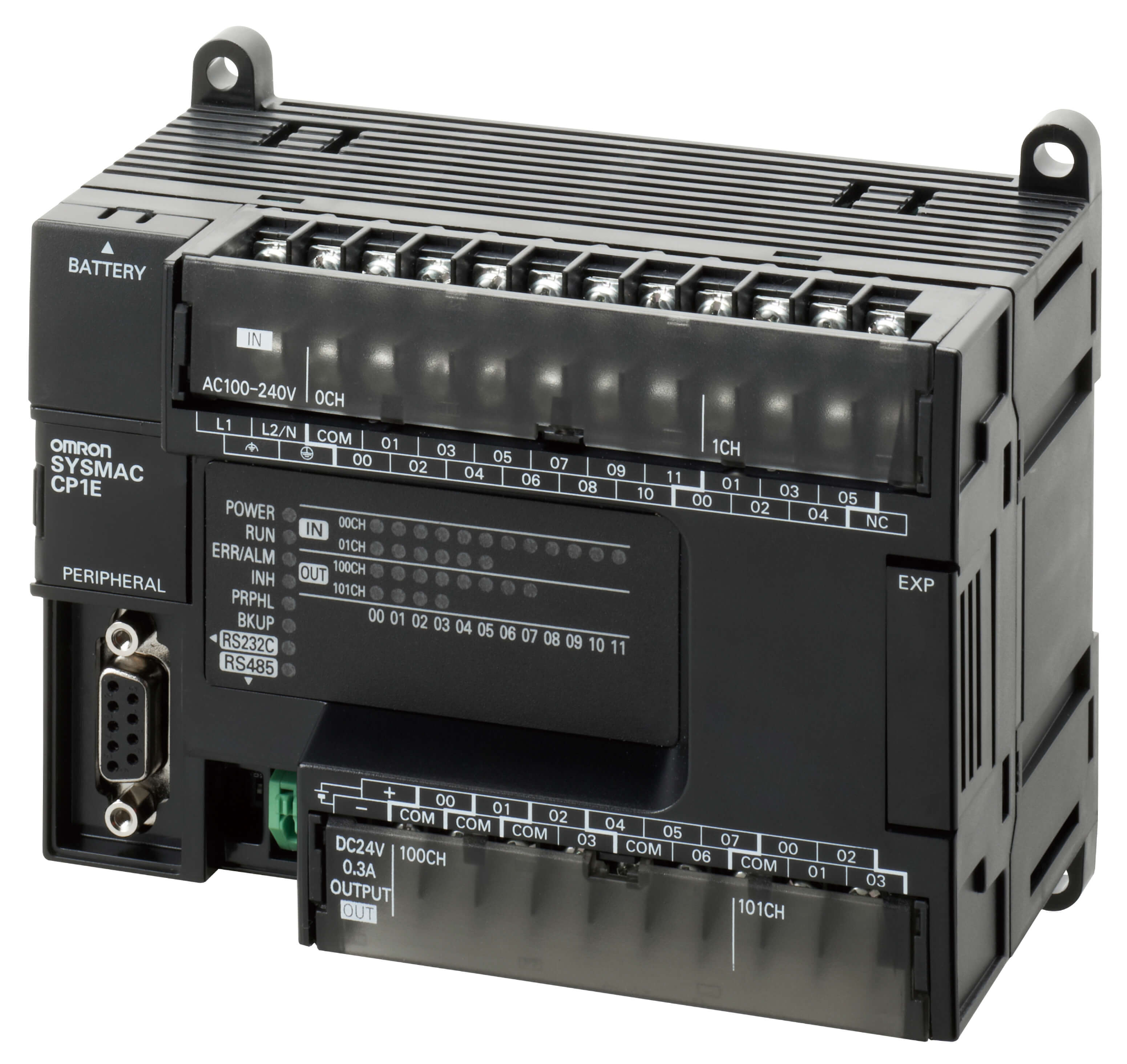

Sary 4. Compact PLC

Ny PLC compact dia mpanelanelana tokana miaraka amin'ny fidirana raikitra, famoahana ary fiasa fanodinana ao anaty vondrona iray.Izy io dia natao ho an'ny asa automatique kely izay voafetra ny habaka sy ny vidiny.Ny sary dia mampiseho ny fomba ampidirana ny asa fanaraha-maso rehetra ao anaty trano tokana.Ny PLC Compact dia mora apetraka ary mitaky tariby kely indrindra.Matetika izy ireo no ampiasaina amin'ny tontonana fanaraha-maso tsotra sy milina mitokana.Ny famolavolana raikitra azy ireo dia mahatonga azy ireo ho sahaza ho an'ny fampiharana manana fepetra tsy miovaova sy voafaritra tsara.Ny Compact PLC dia manome fanaraha-maso azo antoka tsy mila fanitarana rafitra.

Modular PLC

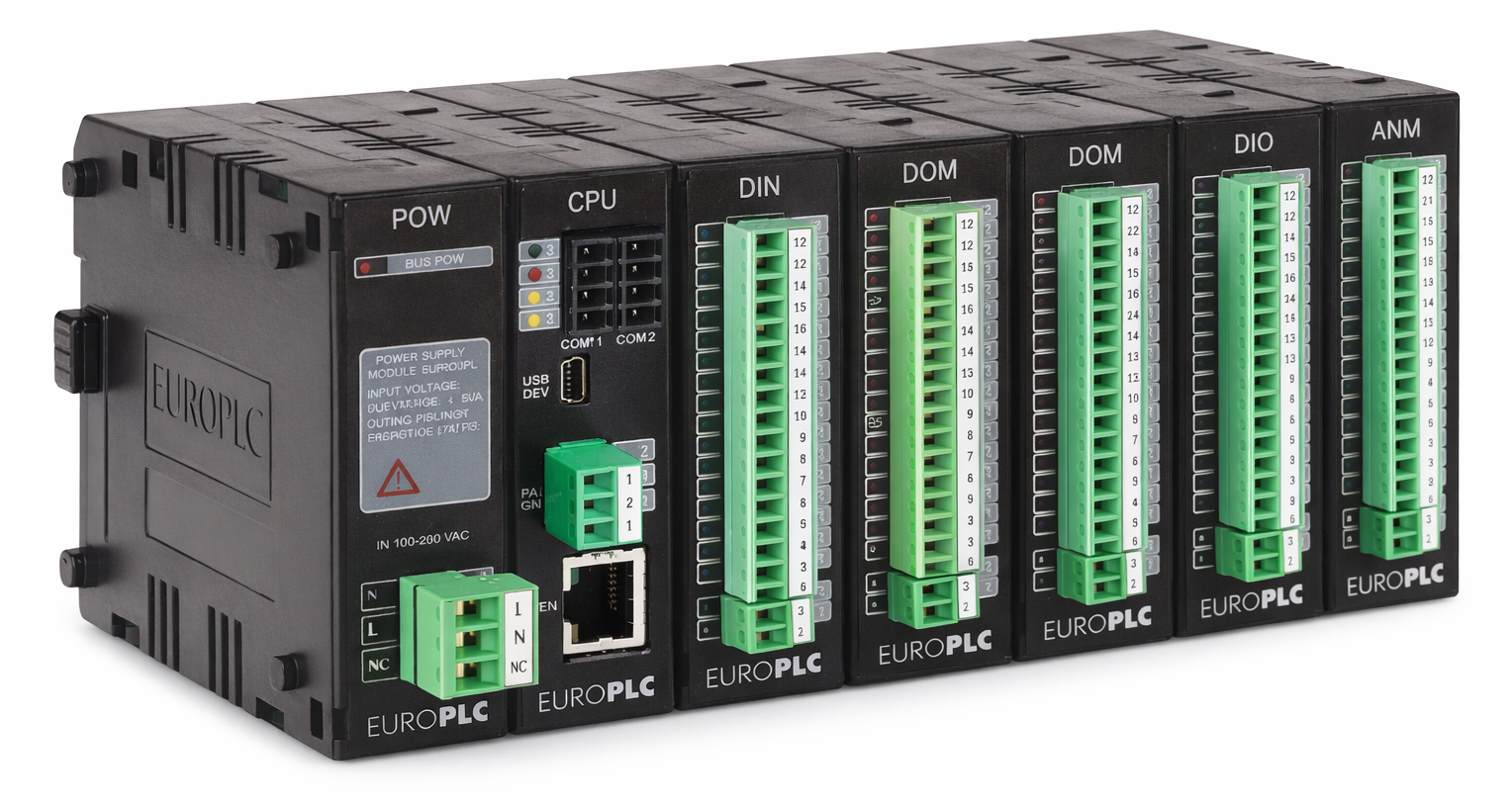

Sary 5. Modular PLC

Ny PLC modular dia misy modules misaraka mifandray amin'ny mpanara-maso afovoany.Ny module tsirairay dia manao asa manokana, toy ny fanodinana na ny fikarakarana famantarana.Ny sary dia mampiseho ny fomba nandaminana ny modules mba hamoronana rafitra feno.Ny PLC modular dia mamela ny manampy na manala ny maodely rehefa miova ny fepetra takian'ny rafitra.Io flexibility io dia mahatonga azy ireo ho mety amin'ny rafitra automation antonony ka hatramin'ny lehibe.Ny fanitarana dia azo atao tsy manolo ny controller manontolo.Ny PLC modular dia manohana ny vahaolana fanaraha-maso azo atao sy azo ampifanarahana.

Ireo singa mifandraika amin'ny PLC

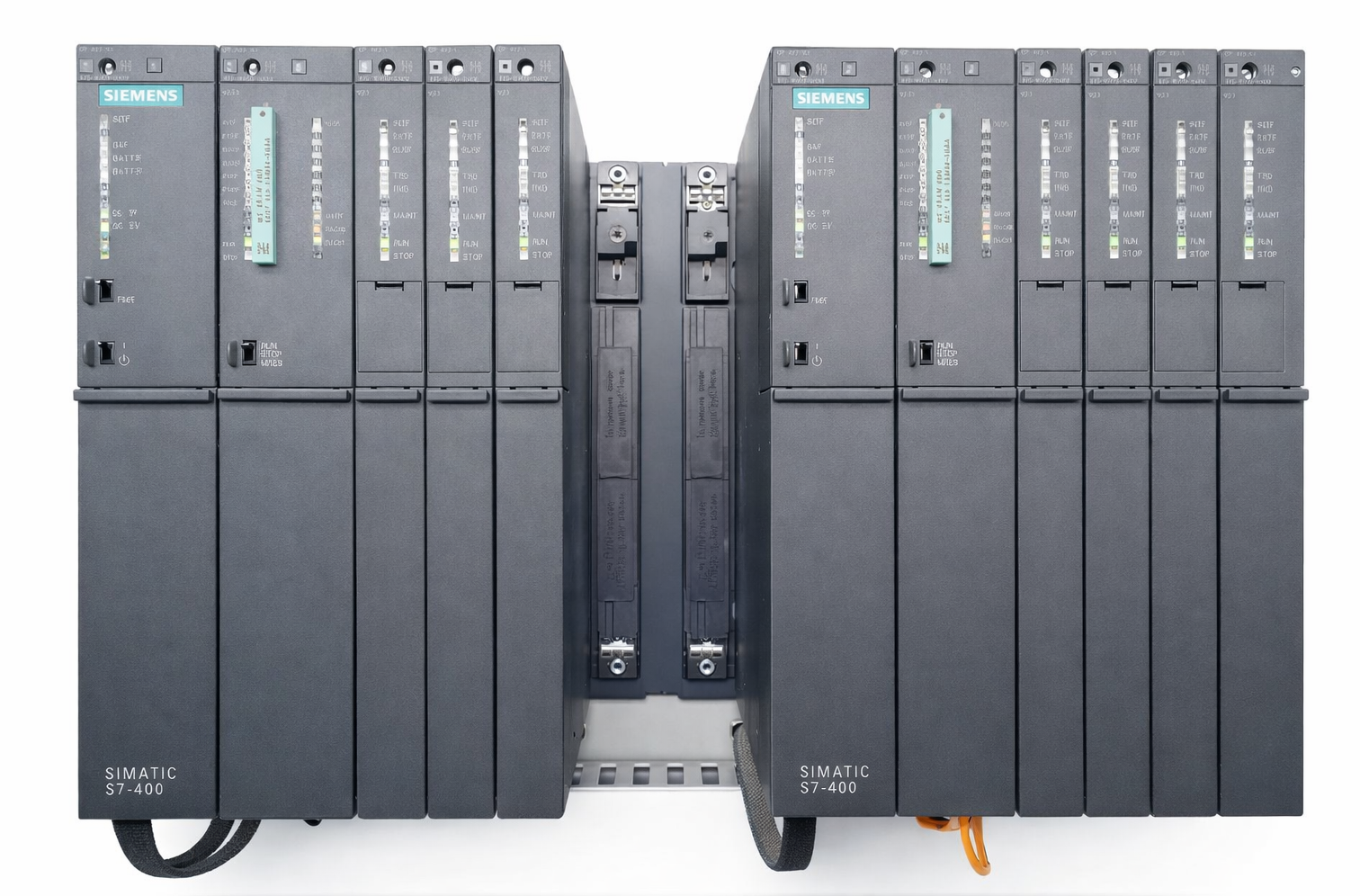

Sary 6. Rack-Mounted PLC

Ny PLC mipetaka amin'ny rack dia mpanara-maso avo lenta natao ho an'ny rafitra fanaraha-maso lehibe.Mampiasa rack voatokana izy io mba hitazonana ireo maodely miasa maro ao anaty rafitra voalamina.Ny sary dia mampiseho ireo môdô napetraka ao anaty fiaramanidina ifampizarana ao anatin'ny vata.Ny PLC misy rack dia manohana famantarana marobe sy fanamafisana sarotra.Izy ireo dia natsangana ho an'ny rafitra izay mitaky fahatokisana ambony sy fampandehanana maharitra.Ity rafitra ity dia mamela mora fikojakojana sy fanoloana Module.Ny PLC misy rack dia mety amin'ny tontolo automatique mitaky.

Ny sandan'ny anjara Safety PLCs

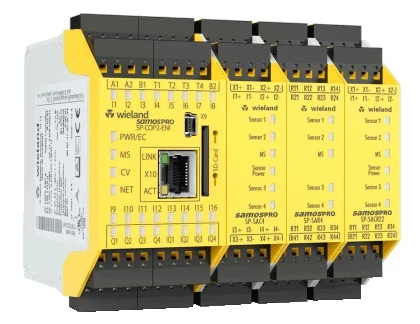

Sary 7. Safety PLC

Ny PLC fiarovana dia mpanara-maso manokana natao hikarakarana ny asa fanaraha-maso mifandraika amin'ny fiarovana.Izy io dia miasa misaraka amin'ny lojika fanaraha-maso mahazatra mba hiantohana ny fiarovana azo antoka.Ny tarehimarika dia manasongadina ireo maody fiarovana manokana sy fifandraisana ampiasaina amin'ny asa fiarovana.Safety PLCs manara-maso famantarana ary mitazona ny rafitra azo antoka rehefa misy toe-javatra tsy mety.Izy ireo dia naorina miaraka amin'ny endri-javatra redundansi sy fanenjehana.Ny PLC Safety dia miantoka valiny voafehy sy azo vinavinaina amin'ny rafitra mitsikera fiarovana.

PLC Programming Language

Lojika tohatra (LD)

Ladder Logic (LD) dia fiteny fandaharana PLC sary nalaina tamin'ny alàlan'ny fizaran-tseranana fanaraha-maso mahazatra.Izy io dia maneho ny lojikan'ny fanaraha-maso amin'ny alàlan'ny zana-tohatra napetraka eo anelanelan'ny lalamby mitsangana roa, mitovy amin'ny diagrama tohatra elektrika.Ny fifandraisana sy ny coils dia ampiasaina hanehoana ny fepetra lojika sy hifehezana ny hetsika amin'ny fomba hita maso.Ity rafitra ity dia mahatonga ny fifandraisana fanaraha-maso ho mora fantatra sy arahina.Ny lojikan'ny tohatra dia mampiseho mazava tsara ny fomba atambatra ny fepetra lojika mba hamoronana fanapahan-kevitra mifehy.Noho ny lamina mahazatra azy dia mora vakina na dia ho an'ny vao manomboka aza.Ny LD dia ampiasaina betsaka amin'ny famoronana lojika fanaraha-maso PLC mazava sy azo tazonina.

Function Block Diagram (FBD)

Ny Function Block Diagram (FBD) dia fiteny fandaharana PLC mifototra amin'ny sakana ampiasaina hanehoana ny asa fanaraha-maso.Izy io dia mandamina ny lojika fanaraha-maso ho blocs miasa mifandray amin'ny tsipika famantarana.Ny sakana tsirairay dia manao asa manokana toy ny fanodinana lojika, fampitahana, na fanodinkodinana famantarana.Ny fifandraisana eo amin'ny sakana dia mampiseho ny fikorianan'ny data amin'ny lojika fanaraha-maso.Ity rafitra hita maso ity dia manampy amin'ny fanatsorana ny fifandraisana fanaraha-maso sarotra.Ny FBD dia mety tsara amin'ny fanehoana ny fiasa mirindra sy mitohy.Izy io dia manome fomba mazava sy voarafitra hananganana programa PLC.

Lahatsoratra voarafitra (ST)

Structured Text (ST) dia fiteny fandaharana PLC avo lenta mifototra amin'ny lahatsoratra.Izy io dia mamaritra ny lojika mifehy amin'ny fampiasana fanambarana azo vakiana voalamina amin'ny endrika voarafitra.Io fomba fiasa io dia ahafahan'ny fepetra sy kajy sarotra ambara mazava tsara.Ny lahatsoratra voarafitra dia ilaina rehefa mila teny matematika na lojika marina ny lojika fanaraha-maso.Ny endrika voasoratra dia manampy amin'ny fandaminana ny lojika amin'ny filaharana madio sy lojika.Matetika izy io no ampiasaina amin'ny rindranasa fanaraha-maso mandroso sy angon-drakitra.

Lisitry ny fampianarana (IL)

Lisitry ny fampianarana (IL) dia fiteny fandaharana PLC ambaratonga ambany mifototra amin'ny baiko lahatsoratra fohy.Izy io dia maneho ny lojika fanaraha-maso ho toy ny filaharan'ny toromarika tanterahina amin'ny filaharana voafaritra.Ny torolalana tsirairay dia manao asa manokana momba ny angona fanaraha-maso.Ity endrika ity dia mirindra ary mifanandrify akaiky amin'ny fomba fiasa amin'ny fanaraha-maso anatiny.Ny IL dia manome fomba mivantana sy voarafitra hanehoana ny lojika fanaraha-maso fototra.Manampy amin'ny fanehoana ny fizotry ny asa fanaraha-maso tsirairay izany.Ny lisitry ny torolalana dia mifantoka amin'ny fanehoana lojika fohy sy milamina.

Sarimihetsika misesy (SFC)

Sequential Function Chart (SFC) dia fiteny fandaharana PLC ampiasaina handaminana ny lojika fanaraha-maso ho dingana manaraka.Izy io dia maneho ny dingana ho andiana dingana voafaritra mifandray amin'ny fifindrana.Ny dingana tsirairay dia mamaritra fanjakana miasa manokana ao anatin'ny filaharana fanaraha-maso.Ny tetezamita dia manondro ny fepetra takiana amin'ny fifindran'ny dingana iray mankany amin'ny manaraka.Ity rafitra ity dia mahatonga ny fizotran'ny dingana ho mora takarina.Ny SFC dia mety tsara amin'ny fandaminana ny filaharana fanaraha-maso maromaro.Manampy amin'ny fanamorana ny firafitry ny lojika fanaraha-maso dingana sarotra izany.

PLC Input sy Output Devices

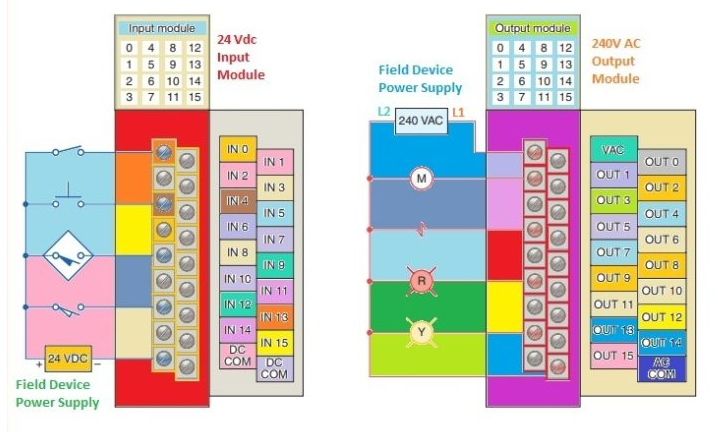

Sary 8. PLC Input sy Output Devices

Ny fitaovana fampidirana sy famoahana PLC dia singa ivelany izay mampifandray ny mpanara-maso amin'ny dingana ara-batana.Ny fitaovana fampidirana dia mandefa famantarana avy eny an-tsaha mankany amin'ny PLC, raha ny fitaovana famoahana kosa dia mahazo famantarana fanaraha-maso avy amin'ny PLC.Araka ny aseho amin'ny sary, ny fitaovana fampidirana dia misy sensor sy switch izay mamantatra ny toe-batana.Ny fitaovana famoahana dia misy actuators, famantarana ary motera izay manao hetsika.Ny kisary dia mampiseho ny fomba fampitana famantarana eny an-tsaha eo anelanelan'ny fitaovana sy ny mpanara-maso.Ity fifandraisana ity dia ahafahan'ny PLC manara-maso sy mitaona ny fizotrany.Ny fitaovana fampidirana sy famoahana dia mamorona rohy fifandraisana eo amin'ny lojika sy ny fitaovana automatique.

Tombontsoa amin'ny fampiasana PLC

Ny PLC dia manolotra tombontsoa lehibe maro izay mahatonga azy ireo ho tonga lafatra amin'ny automation indostrialy.

• Azo itokisana avo sy azo antoka ny fiasana amin'ny tontolo henjana

• Lojika fanaraha-maso malefaka izay azo ovaina amin'ny alàlan'ny rindrambaiko

• Nihena ny wiring raha oharina amin'ny rafitra fanaraha-maso mifototra amin'ny relay

• Famahana olana haingana kokoa amin'ny alàlan'ny fitaovana fitiliana

• Mora scalability hanohanana ny fanitarana ny rafitra

Fampiharana ny PLC

1. Manufacturing sy Assembly Lines

Ny PLC dia mifehy ny conveyor, milina ary toeram-piasana mandeha ho azy.Izy ireo dia miantoka ny fampandehanana synchronize sy ny vokatra famokarana tsy miovaova.Ny fahamendrehan'izy ireo dia manohana ny fizotran'ny famokarana mitohy.

2. Indostria fizotry

Ao amin'ny orinasa fanodinana, ny PLC dia mitantana ny fari-piainana toy ny haavony, ny fikorianan'ny rivotra ary ny mari-pana.Izy ireo dia manampy amin'ny fitazonana ny fepetra fiasana tsy miovaova.Ity fanaraha-maso ity dia manatsara ny tsy fitoviana amin'ny vokatra sy ny fiarovana ny fizotrany.

3. Fanamboarana rafitra automatique

Ny PLC dia ampiasaina hifehezana ny jiro, ny rivotra ary ny rafitra fidirana.Izy ireo dia ahafahan'izy ireo manara-maso afovoany ny asa fanorenana.Manatsara ny fahombiazan'ny angovo sy ny fandrindrana ny rafitra izany.

4. Rafitra Hery sy Fampiasana

Ny PLC dia manara-maso sy manara-maso ny fitaovana elektrika sy ilaina.Izy ireo dia manohana ny fiasan'ny tobim-piantsonana sy toeram-pitsaboana azo antoka.Ny famaliana haingana ataon'izy ireo dia manatsara ny fahamarinan'ny rafitra.

5. Fitaterana sy fotodrafitrasa

Ny PLC dia mitantana rafitra famantarana, fanaraha-maso ary fanampiana.Izy ireo dia manampy amin'ny fitazonana ny asa azo antoka sy azo vinavinaina.Izany dia manohana ny fahamendrehana amin'ny fotodrafitrasa midadasika.

PLC vs SCADA vs DCS

Parameter	PLC	SCADA	DCS
Andraikitra voalohany	Fanaraha-maso mivantana	Fanaraha-maso sy fanaraha-maso	Fanaraha-maso ny fizotran'ny fizarana
System Level	Avon'ny saha	Ambaratonga fanaraha-maso	Ambaratonga dingana
Fanaraha-maso	Eny	Tsia	Eny
System Architecture	Centralized	Fanaraha-maso foibe	Nozaraina
Fifehezana mahazatra	Machine na sela	Fijery zava-maniry manontolo	Units processeur
Fikarakarana angona	Angon-drakitra mifehy	Angon-drakitra lehibe	Fanaraha-maso sy data
User Interface	Minimaly	HMI grafika	Integrated HMI
Ny fahasarotan'ny rafitra	Ambany hatramin'ny antonony	antonony	Avo
Fiankinan-tambajotra	ambany	Avo	Avo
Fanohanana Redundancy	voafetra	Miorina amin'ny rindrambaiko	Naorina-in
Fomba fanitarana	Modular I/O	Software scaling	Nodes zaraina
Configuration Focus	Fanaraha-maso ny lojika	Visualization	Fandrindrana ny dingana
Focus Fikarakarana	Lojika hardware	Software sy data	Manerana ny rafitra
Andraikitry ny fampidirana	Node mifehy	Lay fanaraha-maso	Rafitra fanaraha-maso fototra

Fehiny

Ny PLC dia miasa amin'ny famakiana tsy tapaka ny fampidirana, ny fanodinana lojika ary ny fanavaozana ny vokatra mba hifehezana ny milina amin'ny fomba marina sy tsy tapaka.Ny firafitry ny fitaovan'izy ireo, ny karazana fanaraha-maso mora vidy, ary ny fiteny fandaharana manara-penitra dia mamela anao hamolavola rafitra ho an'ny asa automatique kely sy lehibe.Amin'ny fampifandraisana ireo sensor sy actuators mba hifehezana ny lojika, ny PLC dia manome anao fifehezana mivantana ny fizotrany.Ny maha-azo itokiana azy ireo, ny fahaiza-manaony ary ny fampiasana malalaka amin'ny indostria dia mahatonga azy ireo ho teknolojia fototra amin'ny automation indostrialy.
