Push Button Switch nohazavaina mba hianarana mora

Ny bokotra fanerena dia mamela anao hifehy mora foana ny faritra elektrika amin'ny fanerena tsotra.Ato amin'ity lahatsoratra ity dia hianatra ny atao hoe switch button push, ny fomba fiasa ary ny ampahany lehibe ao anatiny.Ho azonao ihany koa ireo karazana samihafa mifototra amin'ny fandidiana, ny fanamafisana ny fifandraisana, ary ny pole sy ny atsipy.Ho fanampin'izay, ho hitanao ny toerana ampiasana azy, ny fomba ampitahaina amin'ny switch hafa, ary ny fomba hifidianana ny tsara.

Catalog

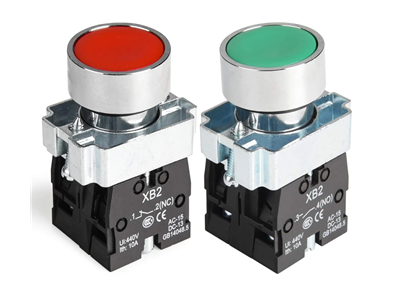

Sary 1. Fanodinana bokotra

Inona no atao hoe Push Button Switch?

Ny bokotra push switch dia fitaovana elektrika tsotra ampiasaina amin'ny fanaraha-maso ny faritra amin'ny alàlan'ny fanindriana bokotra.Matetika izy io no hita ao amin'ny tontonana fanaraha-maso, milina, ary fitaovana elektrônika izay ilana fampidirana haingana ny mpampiasa.Ity karazana switch ity dia ahafahan'ny mpampiasa manomboka, mijanona, na manetsika hetsika amin'ny fanerena tokana.Izy io dia natao ho an'ny fampandehanana mora sy azo itokisana amin'ny rafitra misy hery ambany sy avo lenta.

Fampiasana be dia be ny switch bokotra Push satria manome fanaraha-maso mivantana sy intuitive.Matetika izy ireo dia apetraka amin'ny tontonana na fitaovana ho an'ny fidirana mora.Ireo switch ireo dia misy amin'ny habe, endrika ary fitaovana samihafa arakaraka ny fampiharana.Ny tanjon'izy ireo dia ny hanome fomba haingana sy mahomby hifehezana ny fiasan'ny herinaratra tsy misy mekanika sarotra.

Ny fitsipiky ny fiasan'ny Push Button Switch

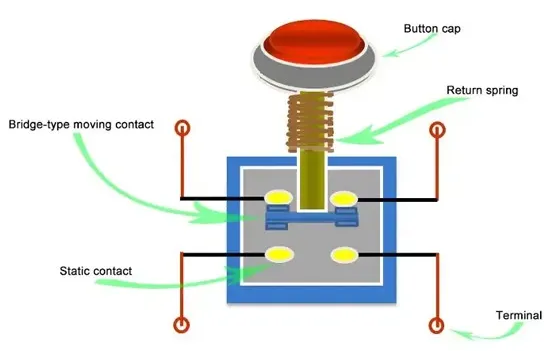

Sary 2. Mekanisma miasa

Miasa amin'ny alalan'ny fanovana ny toetry ny faritra elektrika ny fanerena bokotra iray rehefa tsindriana ny bokotra.Rehefa tsy misy hery ampiharina, dia mijanona ao amin'ny toerana misy azy ny faritra, na misokatra na mihidy arakaraka ny famolavolana.Ny fanindriana ny bokotra dia mampihatra hery amin'ny mekanika anatiny, izay mahatonga ny fifandraisana elektrika hihetsika.Ity hetsika ity dia na mamela ny rian-drano hikoriana na mampiato azy avy hatrany.

Rehefa mivoaka ny bokotra, dia miverina amin'ny toetrany voalohany ny switch, mamerina ny faritra amin'ny toe-javatra mahazatra.Ity fifindrana haingana ity dia miantoka ny fanaraha-maso azo antoka amin'ny famantarana elektrika amin'ny fotoana tena izy.Ny fiovan'ny toeran'ny fifandraisana dia misy fiantraikany mivantana amin'ny fikorianan'izao fotoana izao, ka mahatonga ny switch ho toy ny teboka fanaraha-maso ao amin'ny faritra.Ity hetsika tsotra ity dia mahatonga ny switch button ho mahomby amin'ny fampandehanana mazava sy miverimberina.

Ireo singa amin'ny bokotra Push Switch

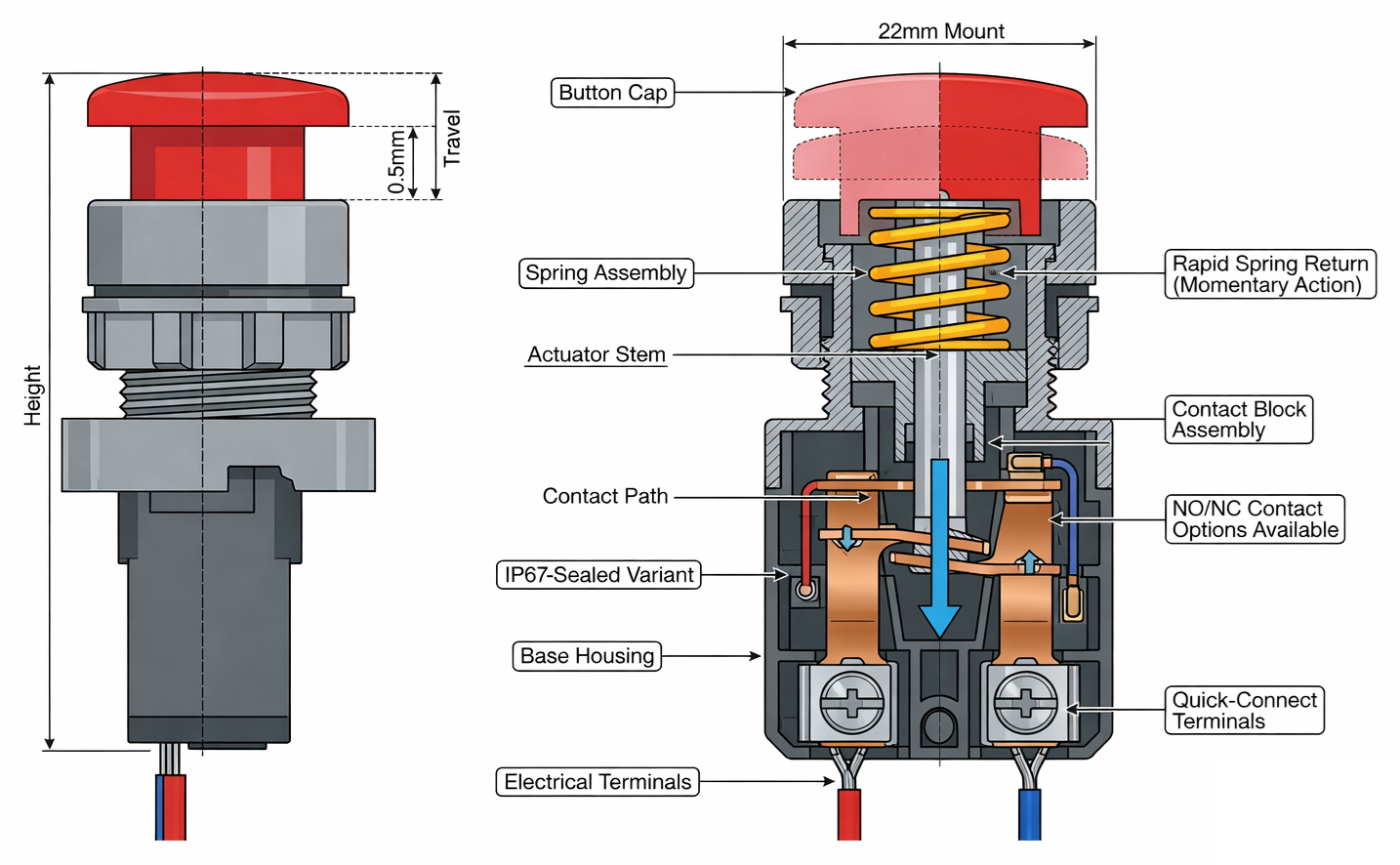

Sary 3. Botom-pamokarana anatiny

• Satroka bokotra (Actuator)

Ny satroka bokotra dia ny ampahany hita maso izay manindry mba hampandehanana ny switch.Izy io dia natao ho an'ny fifandraisana mora ary mety ho amin'ny loko sy endrika samihafa ho famantarana.Ny actuator dia mamindra ny hery ampiharina amin'ny mekanika anatiny.Ny famolavolana azy dia miantoka ny hetsika fanerena malefaka sy tsy miovaova amin'ny fampiasana miverimberina.

• Miverena Lohataona

Ny loharano miverina dia tompon'andraikitra amin'ny famerenana ny bokotra hiverina amin'ny toerana niaviany rehefa avy voatsindry.Mitahiry angovo mekanika izy rehefa voatsindry ary mamoaka izany rehefa esorina ny hery.Izany dia miantoka fa miverina haingana sy azo antoka ny switch.Ny lohataona koa dia manampy amin'ny fitazonana ny tactile tsy tapaka mandritra ny fandidiana.

• Fifandraisana mihetsika (Contact Bridge)

Manova toerana ny fifandraisana mihetsika rehefa voatsindry ny bokotra.Mampifandray na manafoana ny lalan'ny herinaratra ao anatin'ny switch izy io.Ity ampahany ity dia natao ho an'ny faharetana hiatrehana ireo tsingerin'ny fifandraisana miverimberina.Ny fivezivezeny no mamaritra mivantana raha mikoriana amin'ny alalan'ny circuit ny courant.

• Fifandraisana static

Ny fifandraisana static dia mijanona ao anatin'ny switch ary miasa ho toy ny teboka mampifandray ny fifandraisana mihetsika.Mamorona lalana elektrônika rehefa mikasika ny fifandraisana mihetsika.Ireo fifandraisana ireo dia matetika vita amin'ny fitaovana conductive ho an'ny famindrana amin'izao fotoana izao.Ny toeran'izy ireo marin-toerana dia miantoka ny fampandehanana tsy miovaova.

• Contact Block Assembly

Ny sakana fifandraisana dia mametraka ny rafitra fifandraisana ary manohana ny fampifanarahana tsara.Izy io dia miantoka fa mihaona tsara ny fifandraisana mihetsiketsika sy static mandritra ny fandidiana.Ity rafitra ity dia manampy amin'ny fitazonana ny fahamendrehana amin'ny herinaratra ary mampihena ny fitafy.Izy io koa dia mamela ny fanoloana modular amin'ny endrika switch sasany.

• Terminales (Fifandraisana elektrônika)

Ny terminal dia ireo teboka fifandraisana ivelany izay misy tariby mipetaka.Izy ireo dia mamela ny switch ho tafiditra ao amin'ny faritra elektrika.Ireo dia mety ho karazana visy, karazana solder, na terminal mifandray haingana.Ny famolavolana terminal mety dia miantoka ny fifandraisana elektrika azo antoka sy maharitra.

• Trano (Vatany/fototra)

Ny trano dia mandrakotra ny singa anatiny rehetra ary manome fiarovana mekanika.Matetika izy io dia vita amin'ny plastika na metaly maharitra.Ny trano koa dia manohana ny fametrahana amin'ny tontonana na fefy.Izy io dia miaro ny ampahany anatiny amin'ny vovoka, ny hamandoana ary ny fahasimbana mekanika.

Karazan'ny bokotra Push Switch

Miorina amin'ny Operation

1. Famidin'ny bokotra fanosehana vetivety

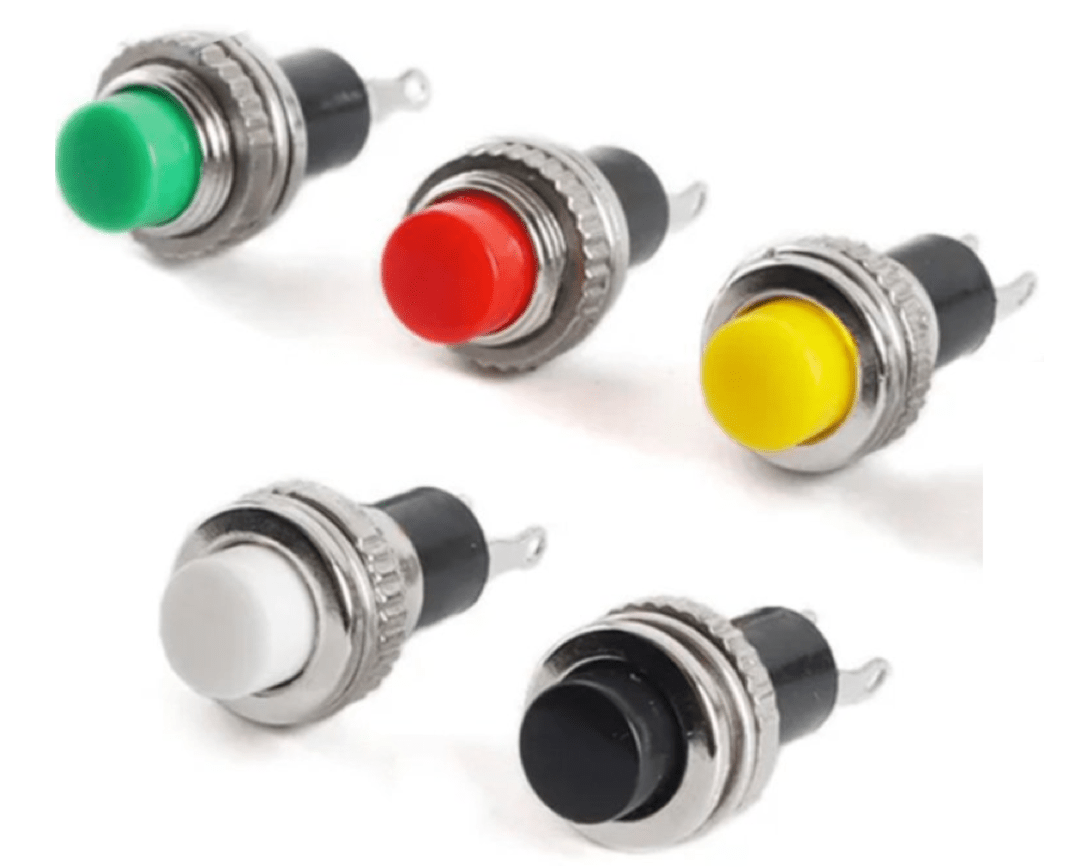

Sary 4. Ohatra Switch Momentary

Ny bokotra fanerena vetivety dia karazana switch izay mijanona ho mavitrika raha tsy voatsindry.Rehefa nesorina ny fanerena dia miverina ho azy amin'ny endriny voalohany izy.Ity fihetsika ity dia matetika ampiasaina amin'ny fampiharana izay mitaky fampahavitrihana vonjimaika, toy ny lakolosim-baravarana na famantarana fanaraha-maso.Ny hetsika fiverenana haingana dia miantoka ny fanaraha-maso mazava sy maharitra.

Ireo switch ireo dia natao hanomezana valiny haingana mandritra ny fandidiana.Ny hetsika manindry dia miteraka fiovana, ary ny famoahana azy dia manakana ny hetsika avy hatrany.Izany dia mahatonga azy ireo ho mety amin'ny rafitra izay tsy ilaina ny fampahavitrihana mitohy.Ny fiasan'izy ireo tsotra sy ny fitondran-tena famerenana haingana dia mahatonga azy ireo ho ampiasaina betsaka amin'ny tontonana fanaraha-maso sy fitaovana elektronika.

2. Fametrahana (Notazonina) bokotra fanerena

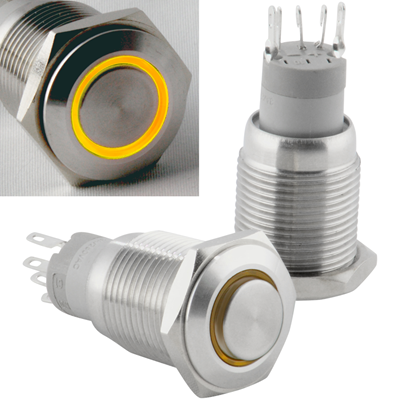

Sary 5. Ohatra amin'ny fametahana switch

Ny fametahana bokotra fanerena dia karazana switch izay mijanona amin'ny toerany farany aorian'ny fanerena azy.Rehefa tsindriana indray mandeha ny bokotra, dia mijanona ho mavitrika mandra-piveriny indray hanova ny toetrany.Izany dia ahafahan'ny switch mitazona ny asany tsy misy fanerena mitohy.Matetika izy io no ampiasaina amin'ny fanaraha-maso on / off amin'ny rafitra elektrika.

Ity karazana switch ity dia manome fampandehanana maharitra ho an'ny fampiharana izay mitaky fanjakana tsy tapaka.Tsy mila mihazona ny bokotra ny mpampiasa mba hitazonana ny faritra ho mavitrika.Ny fanindriana azy indray dia mampihodina ny fanjakana, ka mora ny mifehy ny fitaovana.Ny fitondran-tena tazonina dia mahasoa amin'ny fanaraha-maso ny herinaratra sy ny fiasan'ny fitaovana.

Miorina amin'ny Configuration Contact

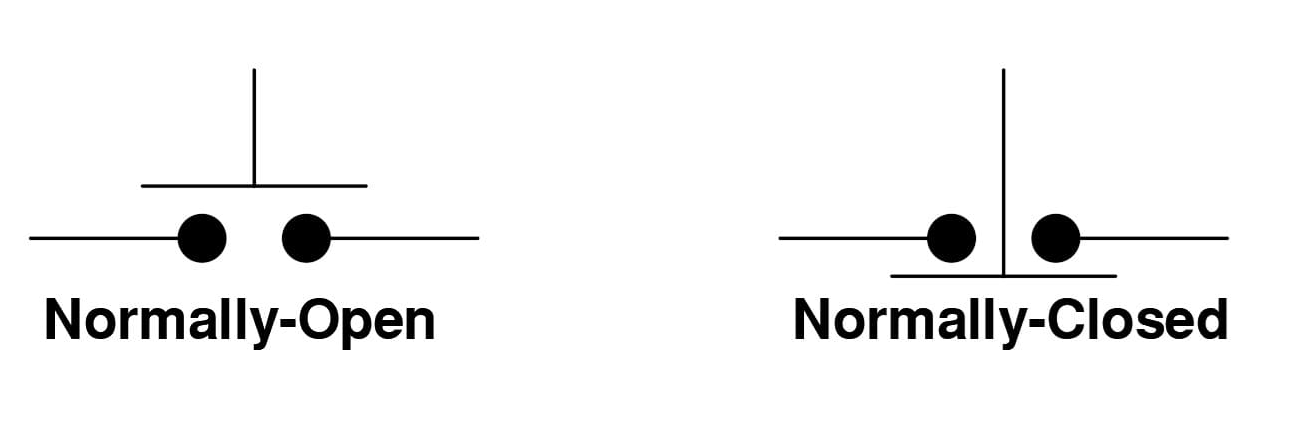

Sary 6. TSIA vs NC Diagram

1. Misokatra mahazatra (TSIA)

Ny bokotra fanindriana misokatra mahazatra dia karazana switch izay misokatra amin'ny toe-javatra mahazatra ny faritra.Midika izany fa tsy misy courant mikoriana raha tsy voatsindry ny bokotra.Rehefa voatsindry ny bokotra, dia mihidy ny fifandraisana ary mamela ny rivo-piainana mandalo amin'ny faritra.Rehefa tafavoaka dia miverina amin'ny toerany misokatra ilay faritra.

Ity karazana fanamafisana ity dia matetika ampiasaina amin'ny rafitra fanaraha-maso izay mitaky fampahavitrihana raha ilaina ihany.Izy io dia miantoka fa ny fizaran-tany dia mijanona ho tsy mavitrika raha tsy hoe avy amin'ny mpampiasa.Ny fitondran-tena dia aseho mazava tsara amin'ny kisary fifandraisana mahazatra izay mihidy ny banga mandritra ny fandidiana.Ampiasaina betsaka amin'ny bokotra fanombohana sy fampidirana famantarana.

2. Mihidy mahazatra (NC)

Ny bokotra fanerena mihidy mahazatra dia karazana switch izay mikatona ny faritra amin'ny toe-javatra mahazatra.Izany dia ahafahana mikoriana tsy an-kijanona rehefa tsy voatsindry ny bokotra.Ny fanindriana ny bokotra dia manokatra ny faritra ary manapaka ny fikorianan'ny ankehitriny.Ny famoahana ny bokotra dia mamerina ny toetry ny faritra mihidy.

Ity fanamafisam-peo ity dia matetika ampiasaina amin'ny rafitra fiarovana sy fiatoana vonjy maika.Izy io dia miantoka fa ny fizaran-tany dia mijanona ho mavitrika raha tsy misy fanahy iniana tapaka.Ny fiovan'ny toetry ny fifandraisana dia aseho mazava tsara amin'ny kisary mahazatra mandritra ny fandidiana.Izy io dia ilaina amin'ny fampiharana izay ilaina ny fiatoana amin'ny alàlan'ny fiarovana.

Miorina amin'ny Pole sy Throw

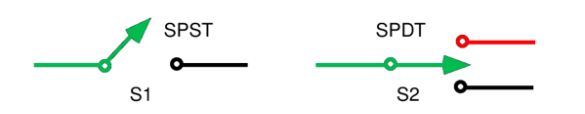

Sary 7. Diagram SPST sy SPDT

Ny SPST sy SPDT dia fametahana fametahana tsato-kazo tokana izay mifehy ny faritra elektrika iray.Ny switch SPST (Single Pole Single Throw) dia manana fidirana iray sy fivoahana iray, ahafahana mifehy ny on/off tsotra.Izy io dia miasa toy ny switch fototra izay mampifandray na manapaka circuit.Izany dia mahatonga azy ho mety amin'ny asa fanodinana mivantana.

Ny switch SPDT (Single Pole Double Throw) ihany koa dia mifehy ny faritra iray saingy manome lalana roa azo atao.Izy io dia mamela ny kodia ho entina mankany amin'ny iray amin'ireo fifandraisana roa.Izany dia mahatonga azy io ho ilaina amin'ny fifantenana eo amin'ny faritra roa samy hafa na maody.Ny kisary mazàna dia mampiseho fampidiran-dresaka iray eo anelanelan'ny vokatra roa.

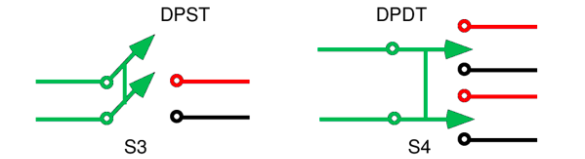

Sary 8. Diagram DPST sy DPDT

Ny DPST sy ny DPDT dia fametahana fametahana tsato-doko roa natao hifehezana faritra maromaro amin'ny fotoana iray.Ny switch DPST (Double Pole Single Throw) dia afaka mifehy faritra roa misaraka miaraka amin'ny hetsika tokana.Izy io dia mamela ny fihodinana roa miaraka na mihodina.Izany dia ilaina amin'ny fampiharana mitaky fanaraha-maso synchronize.

Ny switch DPDT (Double Pole Double Throw) dia mifehy faritra roa ary manome lalana roa mifamadika ho an'ny tsirairay.Izy io dia mamela ny fifindrana sarotra kokoa amin'ny alàlan'ny fanodinana ny ankehitriny amin'ny fomba maro.Ity fanamafisam-peo ity dia matetika ampiasaina amin'ny fihodinana fihodinana sy rafitra fanaraha-maso mandroso.Ny kisary mazàna dia mampiseho andry roa mifamadika eo amin'ireo andiana vokatra roa.

Ny tombony sy ny tsy fahampian'ny Switch Button Push

Tombontsoa amin'ny Push Button Switches

• Tsotra sy mora ampiasaina

• Fotoana famaliana haingana

• Ny endrika mirindra sy mitsitsy toerana

• azo itokisana amin'ny fampiasana miverimberina

• Misy amin'ny habe sy endrika maro

• Mety ho an'ny rafitra hery ambany sy avo

Famerana ny bokotra Push Switch

• Fifehezana voafetra raha oharina amin'ny switch sarotra

• Fanaovana mekanika rehefa mandeha ny fotoana

• Mitaky fifandraisana ara-batana

• Mety mila fiarovana amin'ny tontolo masiaka

• Tsy mety amin'ny fifandimbiasana mitohy tsy misy circuits fanohanana

Fampiharana ny Switch Button Push

1. Panel fanaraha-maso indostrialy

Ny bokotra fanerena dia matetika ampiasaina amin'ny milina indostrialy ho an'ny asa fanombohana, fijanonana ary famerenana.Izy ireo dia manome fanaraha-maso haingana sy mivantana ho an'ny mpandraharaha mitantana fitaovana.Ny fametahana marika mazava sy ny kaody loko dia manatsara ny fiarovana sy ny fahombiazany.Ireo switch ireo dia tsara ho an'ny fiasan'ny milina azo antoka.

2. Consumer Electronics

Betsaka ny fitaovana isan'andro toy ny kojakoja sy ny gadget no mampiasa bokotra fanerena ho an'ny mpampiasa.Avelany hifehy mora foana ny asa tsy misy interface saro-takarina.Ny habeny kely dia mahatonga azy ireo ho mety amin'ny fitaovana elektronika kely.Manatsara ny fampiasana sy ny fanamorana izy ireo.

3. Rafitra fiara

Ny bokotra fanosehana dia ampiasaina amin'ny fiara ho an'ny fiasa toy ny fanombohana motera, fampahavitrihana ny tandroka ary rafitra fanaraha-maso.Izy ireo dia manome fidirana haingana amin'ny asa tena ilaina rehefa mitondra fiara.Ny faharetan'izy ireo dia miantoka ny fahombiazany amin'ny toe-javatra samihafa.Manatsara ny fifehezana sy ny fampiononana ny mpamily ireo switch ireo.

4. Fitaovana ara-pitsaboana

Ny fitaovana ara-pitsaboana dia mampiasa bokotra fanindriana ho an'ny asa tsara sy voafehy.Izy ireo dia mamela ny fampiasana ny fitaovana am-pilaminana sy mahomby.Zava-dehibe amin'ny toe-javatra samihafa ny fihetsik'izy ireo mamaly.Ny endrika madio sy voaisy tombo-kase dia matetika ampiasaina amin'ny fahadiovana.

5. Rafitra automatique an-trano

Ny bokotra fanosehana dia ampiasaina amin'ny rafitra an-trano marani-tsaina ho an'ny jiro, fiarovana ary fanaraha-maso ny fitaovana.Izy ireo dia manome interface tsara ho an'ny fanaraha-maso ireo endri-javatra mandeha ho azy.Ny fampidirana azy ireo amin'ny rafitra elektronika dia mahatonga azy ireo ho maro.Manatsara ny fanamorana ny trano maoderina izy ireo.

6. Rafitra fanaraha-maso sy fitaovana

Amin'ny rafitra fandrefesana sy fanaraha-maso, ny bokotra fanosehana dia ampiasaina hanitsiana ny fiasa sy hanitsiana ny toe-javatra.Izy ireo dia manome fampidirana manual marina ho an'ny fanaraha-maso ny rafitra.Ny fahamendrehan'izy ireo dia miantoka ny fampandehanana tsy tapaka amin'ny fampiharana saro-pady.Ireo switch ireo dia be mpampiasa amin'ny fitiliana sy fanaraha-maso setups.

Push Button Switch vs Toggle Switch vs Rocker Switch

Feature	Kitiho ny bokotra Switch	Toggle Switch	Rocker Switch
Herin'ny hetsika	1.5–5 N mahazatra	2–6 N mahazatra	2–5 N mahazatra
Dia lavitra	0,5–3 mm	2–6 mm	1,5–4 mm
Karazana asa	Fotoana fohy na mametaka	Voatazona ihany	Voatazona ihany
Fiainana elektrika	100.000–1.000.000 tsingerina	50.000–200.000 tsingerina	50.000–150.000 tsingerina
Fiainana mekanika	Mahatratra 1.000.000+ fanerena	100.000–500.000 mifamadika	100.000–300.000 fanerena
Contact Ratings	0.1A–10A (ambany hatramin'ny antonony)	3A–20A (medium ho ambony)	6A–20A (midina ho ambony)
Lavaka fametrahana Habe	8mm, 12mm, 16mm, 22mm	6mm–12mm mahazatra	20mm–30mm mahitsizoro nohetezana
Haben'ny tontonana	1–6 mm	1–5 mm	1–4 mm
Hafainganam-pandeha	<10 ms valiny	10–20 ms	10–20 ms
Contact Fanoherana	≤50 mΩ mahazatra	≤20 mΩ mahazatra	≤20 mΩ mahazatra
Famehezana Rating	Hatramin'ny IP67/IP68 misy	mahazatra IP40–IP65	mahazatra IP40–IP65
Fanazavana Safidy	mahazatra (LED peratra / famantarana)	voafetra	mahazatra (backlit karazana)
Karazana terminal	Solder, visy, mifandray haingana	Solder, visy	Fifandraisana haingana, lelany
Temperature miasa	-25°C hatramin’ny +85°C mahazatra	-20°C hatramin’ny +85°C	-20°C hatramin’ny +85°C

Fehiny

Manome fomba azo itokisana sy mora hifehezana ny faritra elektrika amin'ny alàlan'ny fampidirana manual tsotra ny switch button.Ny fiasan'izy ireo dia mifototra amin'ny hetsika fifandraisana fototra, tohanan'ny singa anatiny voafaritra tsara sy ny fanamafisam-peo isan-karazany toy ny fotoana fohy, fametahana, NO/NC, ary karazana pole sy fanariana samihafa.Ampiasaina betsaka amin'ny indostria izy ireo noho ny valiny haingana, ny famolavolana compact ary ny fahaiza-manaony, na dia eo aza ny fetra sasany toy ny fitafy mekanika.Miankina amin'ny fanombanana elektrika, karazana fiasa, tontolo iainana ary kalitaon'ny fanamboarana mba hiantohana ny fampandehanana tsara sy ny fahatokisana maharitra ny fisafidianana ny switch mety.
