Fanoherana sy fitondran-tena: torolàlana tsotra ho an'ny fandehanan'ny herinaratra

Ity torolàlana ity dia manampy anao hahatakatra ireo zavatra fototra roa ao amin'ny herinaratra: fanoherana sy fitondran-tena.Ny fanoherana dia midika hoe ohatrinona ny zavatra manandrana manakana ny herinaratra.Ny fitondran-tena dia midika hoe ahoana ny fomba hidiran'ny herinaratra.Hianaranao izay dikan'ireo teny ireo, ny fomba fampiasana fomba tsotra, ary ny fomba fiasan'izy ireo amin'ny karazana boribory samihafa.Ny torolàlana dia mampiseho ihany koa ny fomba toa ny fitaovana, ny habe, ny hafanana ary ny magnets dia afaka manova ny fomba fandehanan'ny herinaratra.Raha vaovao amin'ny elektronika ianao na te-hahatakatra ny fomba fiasan'ny herinaratra amin'ny tariby sy ny fitaovana, dia hanampy ity torolàlana ity.

katalaogy

Fahatakarana ny fanoherana sy ny fitondran-tena

Inona no atao hoe fanoherana?

Ny fanoherana dia ny fomba fitadiavana fitaovana hampijanonana ny herinaratra ankehitriny tsy hikoriana amin'ny alalany.Rehefa mihetsika amin'ny alàlan'ny tariby na fitaovana iray hafa ny herinaratra, dia misy singa kely kely antsoina hoe electrons.Ireo elektronenitra ireo dia miditra ao amin'ny atom sy ny ampahany kely ao anaty fitaovana.Isaky ny mipetaka amin'ny zavatra iray izy ireo dia miadana kely.Miharatsy ny fihenan-kery ho an'ny herinaratra mba hifindra hatrany.Ny sasany amin'ireo angovo avy amin'ny elektronika miketrika dia lasa hafanana.Izany no antony mahatonga ny tariby afaka mahazo mafana rehefa mandeha ny herinaratra.Ny tandindona ho fanoherana dia r, ary tena zava-dehibe tokoa amin'ny fahazoana ny herinaratra azo antoka sy tsara amin'ny faritra iray.

Ny fitaovana sasany dia manana fanoherana ambany, izay midika fa afaka mihetsika mora foana ny herinaratra.Ny varahina sy ny volafotsy dia ohatra roa lehibe.Izany no antony ampiasantsika azy ireo amin'ny tariby sy ny faritra elektrika, avelao ny herinaratra mandalo tsy misy olana be.Fitaovana hafa, toy ny fingotra na fitaratra, manana fanoherana avo.Ny herinaratra dia sahirana amin'ny alàlan'ny azy ireo, ka zatra ny hampitsahatra ny ankehitriny izy ireo.Antsoina hoe Insulator ireny.Mahafantatra raha misy fanoloran-tena ambony na ambany dia manampy anao hanapa-kevitra ny fomba hananganana rafitra elektrika milamina sy mahasoa.

Inona no atao hoe fitondran-tena?

Ny fitondran-tena dia mifanohitra amin'ny fanoherana.Milaza amintsika ny fomba ahoana no ahafahan'ny herinaratra mikoriana amin'ny fitaovana iray.Raha manana ara-bavaka ny fitaovana iray, ny herinaratra dia mihetsika haingana ary tsy misy miadana be.Ny fitondran-tena dia aseho amin'ny taratasy g, ary hevitra manan-danja amin'ny herinaratra, toy ny fanoherana ihany.Ny metaly toa varahina sy aluminium dia manana fitondran-tena tsara.Midika izany fa ny elektronony dia afaka mandehandeha malalaka, izay mahatonga azy ireo tsara amin'ny fitondrana herinaratra.Noho izany antony izany dia matetika izy ireo no ampiasaina amin'ny tariby herinaratra, tariby ary ampahany elektronika.Manampy azy ireo hanamboatra olana amin'ny fizaran-tany na drafitra rafitra vaovao.Fahatakarana fa ny herinaratra mora mihetsika amin'ny alàlan'ny fitaovana iray dia manampy amin'ny fahazoana tsara ny asa ary aza manary angovo.

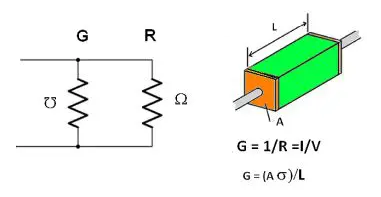

Sary 2. Risika sy fanoherana amin'ny faribolana elektrika

Formula ho fanoherana sy fitondran-tena

Fomba fanoherana

Ny fanoherana dia fomba iray handrefesana ny habetsaky ny fitaovana mampihena ny herinaratra.Misy fombafomba roa lehibe hitadiavana fanoherana, ary ny tsirairay dia ilaina amin'ny toe-javatra samihafa.

Amin'ity fomba fanao ity, r dia midika hoe fanoherana, ρ (ny litera grika "rho") dia ny fanoherana ny akora, l ny halavan'ny tariby, ary ny faritry ny tariby na ny faritra misy ny tariby.Fitaovana misy fanoherana avo kokoa dia miadana kokoa ny bebe kokoa.Ary raha lava ihany koa ny tariby, dia manohitra ny fanoherana bebe kokoa satria ny ankehitriny dia tsy maintsy mandeha lavitra.Ny tariby manify dia mahatonga azy ho sarotra kokoa amin'ny fandalovana ankehitriny.Noho izany, ny tariby lava sy hoditra hoditra dia misy fanoherana bebe kokoa noho ny fohy sy matevina iray vita amin'ny zavatra mitovy.Ity formula ity dia matetika ampiasaina rehefa mamolavola rafitra elektrika na misafidy ny tariby tsara.

Fomba iray hafa ahafahana manisa ny fanoherana, ny fampiasana zavatra azonao refesina: Voltage (v) sy ​​ny ankehitriny (I).Io fitsipika io dia antsoina hoe lalàn'i Ohm.Raha hainao ny habetsaky ny volavolan-kevitra manerana ny fitaovana iray ary ny fomba fandehan-javatra ankehitriny dia azonao atao ny mizara ny volavolan-dalàna amin'ny ankehitriny mba hahitana ny fanoherana.Tena ilaina izany rehefa tsy fantatrao ny fananan'ny fitaovana fa afaka maka fandrefesana tsotra amin'ny fitaovana toy ny isan-karazany.Tadidio fa afaka miova ny fanoherana raha miova ny mari-pana.Ohatra, ny sasany dia misy fitaovana manohitra ny herinaratra rehefa mafana izy ireo.

Formula

Ny fitondran-tena dia milaza amintsika ny mifanohitra amin'ny fanoherana, dia mampiseho fa mora ny herinaratra mikoriana amin'ny zavatra iray.Ny avo kokoa ny fitondran-tena, ny mora kokoa ny fikorianan-javatra.

Ao anatin'ity fomba fiasa ity, ny fitondran-tena sy ny r dia manohitra.Fitsipika tsotra izao: raha avo ny fanoherana, ny fitondran-tena dia ambany, ary raha ambany ny fanoherana, avo ny fitondran-tena.Mahasoa ny fitondran-tena rehefa miara-miasa amin'ny faribolana izay manana lalana maro ho an'ny fitsangatsanganana ankehitriny (ireo antsoina hoe circuit parlel ireo).Amin'izany toe-javatra izany, dia mora kokoa ny manampy ny fitondran-tena amin'ny lafiny tsirairay fa tsy ny fanoherana.Izany dia mahatonga ny famahana ny olana haingana kokoa ary manampy rehefa manangana na manamboatra faribolana.

Fanoherana amin'ny faribolana mifanitsy

Ao amin'ny faritra misy ny herinaratra, ny mpanohitra dia ampahany izay mampiadana ny fandehanan'ny herinaratra.Ny fomba ifandraisan'ireo mpanohitra ireo dia mitondra fiovana lehibe eo amin'ny fomba fihetsiky ny herinaratra amin'ny alàlan'ny faritra.Ao amin'ny faritra mitovy, dia mifanakaiky ny mpanohitra.Midika izany fa ny mpanohitra tsirairay dia manana ny lalany manokana ho an'ny herinaratra.Rehefa manampy mpikadina bebe kokoa amin'ity karazana fizaran-tany ity ianao, misy zavatra mahaliana mitranga: ny totalin'ny fanoherana dia somary kely kokoa, fa tsy lehibe.Saintsaino izany toy ny manampy lalambe bebe kokoa amin'ny lalana iray.Miaraka amin'ny làlambe bebe kokoa, afaka mifindra mora kokoa ny fifamoivoizana.Toy izany koa, ny fampidirana ireo mpiraharaha maro kokoa ao anaty parallel dia manome lalana haingana ny herinaratra mba hanarahana, ka dia mora kokoa sy mihaona amin'ny fanoherana kely kokoa izany.

Afaka mahita ny fanoherana tanteraka isika amin'ny fizarazarana mitovy amin'ny fampiasana ity fomba fiasa ity:

Izany dia midika fotsiny hoe: Ampio ny "inverses" (na 1 nozarain'ny mpanohitra tsirairay) ary avy eo dia raiso ny fomba fiasa mba hahazoana ny fanoherana tanteraka.Ny valiny dia kely kokoa noho ny mpanohitra kely indrindra ao amin'ilay tarika.Tena ilaina izany rehefa maniry ny herinaratra isika mba hamindra mora foana, toy ny amin'ny rafitra herinaratra, ny tariby an-trano, na fitaovana elektronika haingana.Ny fanoherana kely kokoa dia midika hoe tsy dia angovo very.

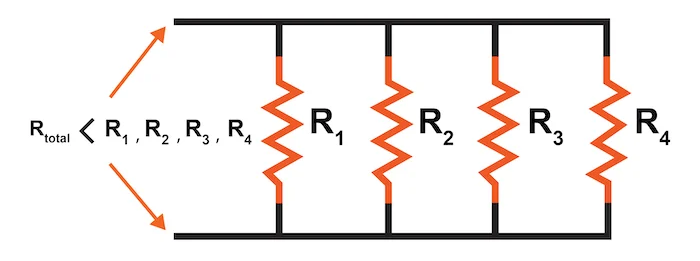

Sary 3. Circuit Parallel miaraka amin'ireo mpanohitra efatra

Ny sary dia mampiseho ny fizaran-tany mitovy amin'ny mpanohitra efatra, antsoina hoe R1, R2, R3, ary R4.Azonao jerena fa ny mpikomy tsirairay dia mifandray eo amin'ny tariby roa mitovy, ny iray eo an-tampony ary iray eo ambany.Midika izany fa ny herinaratra dia afaka mandalo ny mpirenireny tsy misy ilana azy amin'ny hafa.Ny tsipika volomboasary dia ireo mpanohitra, ary ny tsipika mainty dia tariby izay mitondra herinaratra.Eo amin'ny lafiny ankavia amin'ny sary, mampahatsiahy antsika fa ny totalin'ny fanoherana dia kely kokoa noho ny olona mpirenireny tsirairay ao amin'ny faritra.Ity no iray amin'ireo hevi-dehibe fototra momba ny fomba fiasan'ny faribolana mifanitsy.

Fanoherana ny faribolana andiany

Ao amin'ny faribolana elektrika, ny mpirehareha dia azo atao amin'ny fanitsiana isan-karazany, ny iray amin'ireo tena mahazatra dia ny fifandraisana andian-dahatsoratra.Amin'ny faritra andiany iray, ny mpanohitra dia mifarana amin'ny farany ka tsy misy afa-tsy lalana iray ho an'ny fandehanana ankehitriny.Midika izany fa ny herinaratra mandeha amin'ny herinaratra izay mamela ny loharanon'ny herinaratra dia tsy maintsy mandalo isaky ny mpikomy tsirairay alohan'ny hiverenany amin'ny loharano.Ny totalin'ny fanoherana andiany iray dia kajy amin'ny alàlan'ny fampidirana ny fanoherana ny tsirairay amin'ireo mpamory rehetra ao anaty tadidy.Ity dia aseho amin'ny formula:

Ity fitsipika ity dia mampiseho fa rehefa misy mpanohitra bebe kokoa dia ampiana amin'ny andiany, ny fanoherana ankapobeny dia mitombo.Ny fanoherana ambony kokoa dia miteraka kitay ambany kokoa amin'ny alàlan'ny fizaran-tany, hoy ny lalàn'i Ohm (v = ir).Ity fihetsika ity dia ilaina amin'ny siram-bolam-bolam-barotra be dia be mila miparitaka amin'ny singa samihafa.

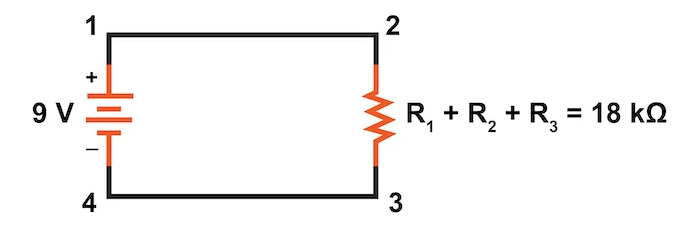

Sary 4. Series Resistor Circuit

Ny diagram etsy ambony dia mampiseho satroka andiany tsotra misy bateria tsotra misy bateria 9-volt ary mpanohitra telo misy marika R1, R2, ary R3.Ny mpanohitra dia tsy aseho tsirairay fa ny teboka misy eo amin'ny teboka 2 sy 3, miaraka amin'ny fanoherana mitovy amin'ny 18 k.Ny bateria dia mifamatotra eo anelanelan'ny teboka 1 sy 4, miaraka amin'ny terminal tsara amin'ny teboka 1 sy ny terminal ratsy amin'ny teboka 4, manorina ny fitarihan'ny famantaranandro amin'ny famantaranandro.

Ny ankehitriny ao anatin'ity fizarazarana ity dia avy amin'ny terminal tsara amin'ny bateria (point 1), amin'ny alàlan'ny mpanohitra mifanerasera (avy amin'ny teboka 2 ka hatramin'ny 2), ary niverina tamin'ny terminal ratsy tamin'ny bateria (teboka 4).Koa satria ny andiany rehetra dia miaraka amin'ny andiany, mitovy ny habetsaky ny fandalovana ankehitriny.Ny fihenan'ny volavola manerana ny tamba-jotra mpanohitra iray manontolo dia mitovy amin'ny volan'ny bateria, izay 9 V.

Fitondran-tena amin'ny faribolana mitovy

Ao amin'ny faribolana elektrika, ny fitondran-tena (ny fanehoana G) dia fepetra iray horakoran'ny herinaratra mora mandalo amin'ny singa iray.Izy io no resahina amin'ny fanoherana (g = 1 / r), midika fa ny fitondran-tena avo kokoa dia midika fa ny fanoherana ambany sy ny fikorianan-javatra ankehitriny.Rehefa misy singa conductle conductive (toy ny mpirehareha na ny lalan-kaleha) dia araraotina ao anaty parallel, ny fitondran-tena tsirairay dia manampy miaraka hamaritana ny fitantanana ny fitantanana ny faritra.Amin'ny fanitsiana fitoviana fitoviana, ny lalana tsirairay dia mamela ny ankehitriny hikoriana tsy miankina amin'ny hafa.Rehefa miampy sampana ny sampana, samy manana ny fitondran-tenany amin'ny ankapobeny ny fizahan-tany amin'ny fitantanana ny herinaratra.Izany dia satria ny lalana fanampiny tsirairay dia manome lalana hafa ho an'ny ankehitriny, mampihena tsara ny fanoherana ankapobeny amin'ny fikorianan-javatra ankehitriny.

Ny fomba fiasa amin'ny fitondran-tena tanteraka amin'ny fanitsiana mitovy dia:

Ity fifandraisana ity dia misy linear, izay midika fa raha avo roa heny ny isan'ny sampana mitovy, dia avo roa heny ny fitondran-tena tanteraka.Mifanohitra amin'ny fanoherana ny fitoviana izany, izay manampy amin'ny valim-pitsarana.

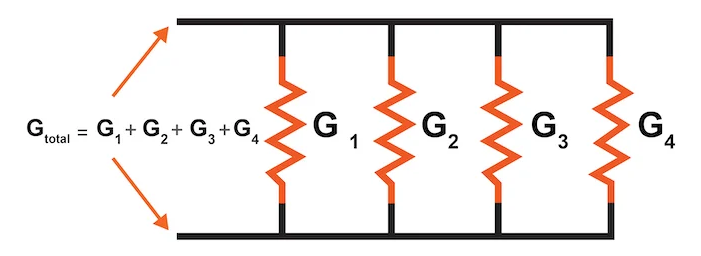

Sary 5. Ny fitondran-tena tanteraka amin'ny faribolana mitovy

Ny sary dia mampiseho fampisehoana fizarazarana mitovy amin'ny sampana corigacive efatra misy marika G₁, G₂, G₃, ary G₄.Ny sampana tsirairay dia ahitana tandindona tokana iray izay maneho ny fitondran-tena.Ireo sampana ireo dia voalahatra mitsangana, mifanila, ary ny rehetra dia mifandray eo amin'ny farany ambony sy ambany ho an'ny mpitarika miandalana mahazatra.Ity firafitra ity dia mamorona fandaharam-potoana mitovy amin'ny mahazatra, izay misy ny volavolan-dalàna manerana ny sampana tsirairay, fa ny fizarana ankehitriny dia mizara araka ny fitondran-tena isaky ny lalana.Ho amin'ny ankavia amin'ny sary, ny fitoviana amin'ny fitondran-tena tanteraka dia aseho:

Ny zana-tsipìka avy amin'ny teboka fitoviana mivantana amin'ireo mpitarika mifanandrify, manamafy ny hevitra fa ny fitondran-tena tsirairay dia mandray anjara amin'ny fitondran-tena tanteraka.Ity fitsipiky ny fitondran-tena parallel ity dia zava-dehibe amin'ny famolavolana tambajotra elektrika mahomby, indrindra amin'ny fampiharana mitaky fanemorana ambany sy avo lenta ankehitriny.Ohatra, ao amin'ny rafitra fanodinana famantarana, ny fihazonana ny fanoherana ambany dia miantoka ny fahaverezam-bola kely indrindra.Amin'ny tsipika fifindran'ny angon-drakitra, ny fitondran-tena mihatsara dia manampy amin'ny fitazonana ny tsy fivadiham-po amin'ny halavirana lavitra.

Fitaovana amin'ny faribolana andiany andiany

Ny fitondran-tena amin'ny faribolana andian-dahatsoratra dia miasa araka ny fotokevitra izay mitondra ny fanoherana ny fitondran-tena.Ao amin'ny faritra misy ny fizarazarana elektrika, rehefa mifamatotra amin'ny andiany ny mpanohitra, dia ny fanoherana manokana azy dia manampy, ary mampitombo ny fanoherana ny fizaran-tany.Vokatr'izany dia mihena ny fitondran-tena tanteraka amin'ny rafitra.Ity fifandraisana ity dia azo aseho amin'ny fomba matematika amin'ny alàlan'ny fomba fiasa manaraka:

Amin'ity fomba fanao ity, ny gtotal dia maneho ny fitondran-tena amin'ny ankapobeny amin'ny faritra andian-dahatsoratra sy R1, R2, R3, ..., RN no fanoherana ny tsirairay amin'ireo mpanohitra tsirairay ao amin'ilay andiany.Koa satria mitombo ny fanoherana rehefa misy mpanohitra bebe kokoa ampiana ao anaty andiany dia lasa lehibe kokoa ny denominator, izay mahatonga ny fitrandrahana tanteraka.Ity toetra mampiavaka ny faribolana andiany ity dia mahatonga azy ireo mahasoa amin'ny fampiharana izay ilaina ny fifehezana tsara ny ankehitriny.Ohatra, matetika izy ireo dia miasa matetika amin'ny sivana elektronika, ny fandrefesana zavamaneno ary rafitra fanaraha-maso mialoha.Amin'ny fisafidianana am-pitandremana ny soatoavin'ny mpanohitra, azonao atao ny manodikodina ny fomba ahafahan'ny ankehitriny afaka mandalo ny fizaran-tany miaraka amin'ny fahitsiana.

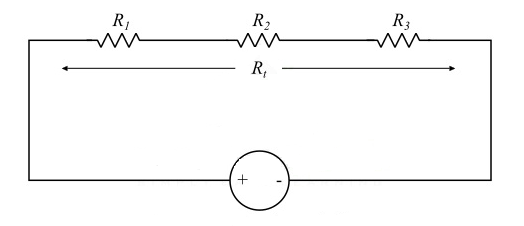

Sary 6. Fitondrana amin'ny andiany

Ny sary 6 dia maneho ny fizaran-jiro elektrika tsotra izay misy mpikomy telo, misy marika R1, R2, R3, dia mifandray amin'ny andiany.Ireo mpanohitra ireo dia mifarana amin'ny fara-tampony iray izay ampiasain'ny loharanom-bola iray, izay aseho eo amin'ny foibe ambany amin'ny sary miaraka amin'ny marika bateria fenitra manondro ny polaring (tsara sy ratsy).Ny totalin'ny fanoherana ity serasera andian-dahatsoratra ity dia voamarina ho RT, ary ny fandehan-javatra mandeha amin'ny faribolana, araka ny fanehoana ny zana-tsipìka.

Ity sary ity dia manampy amin'ny fanoharana ny foto-kevitra momba ny fanoherana andian-dahatsoratra sy ny fiantraikany amin'ny fitondran-tena.Ny mpikomy tsirairay dia manampy ny fanoherana tanteraka, noho izany, ny fitondran-tena tanteraka, izay asehon'ny gtotal sy ny kajy ho toy ny famerenam-bato an'io vola io.Ny sary dia manohana tsara ny fanazavana momba ny fanampenana ny mpanohitra bebe kokoa amin'ny andian-dahatsoratra misy fiantraikany sy fitondran-tena ankehitriny ao anatin'ny faritra.

Inona no fiantraikany amin'ny fanoherana sy ny fitondran-tena?

Ny antony maromaro dia misy fiantraikany tsara ny fanalefahana ara-nofo na ny fitondrana herinaratra.Anisan'izany:

Karazana fitaovana

Ny fitaovana samy hafa dia manana fananana elektrika samy hafa.Ireo mpitarika, toy ny varahina, volafotsy ary aluminium, dia mamela ny elektronika hamindra malalaka noho ny haben'ny elektronika maimaimpoana ao amin'ny rafitry ny atomika.Mifanohitra amin'izany, ny mpiray antoka toy ny fingotra, ny fitaratra, na plastika dia mifatotra tsara elektronika izay tsy mihetsika mora, ka miteraka fanoherana avo.Mianjera eo anelanelan'ny semiconductors, miaraka amin'ny fitondran-tena izay azo fehezina na ovaina.Ny fandaharana atomika sy ny fihetsehan'ny elektronika amin'ny fitaovana iray dia mamaritra ny fitondran-tena na ny fanoherana.

hafanana

Rehefa mitombo ny mari-pana, mitombo ny fanoherana ny fanoherana ny fitaovana mahazatra indrindra (indrindra ny metaly).Izany dia satria ny atom-javatra ao anaty conducteur dia manosika mafy kokoa amin'ny hafanana avo kokoa, izay miteraka fifandonana matetika amin'ny elektronika mikorontana, manakana ny fikorianany.Na izany aza, ao amin'ny semiconductors sy ny mpiray antoka, ny mari-pana avo kokoa dia afaka mampitombo ny fitondran-tena amin'ny alàlan'ny fanafahana ny mpitatitra entana bebe kokoa, ka mahatonga ny fifandraisan'ny mari-pana sy ny fanoherana miankina amin'ny karazana fitaovana.

Ny refy (ny halavany sy ny faritra miampita

Ny habe sy ny endriny ara-batana dia misy fiantraikany lehibe amin'ny fanoherana.Ny mpitondra lava kokoa dia manome fotoana bebe kokoa ho an'ny elektron mba hifandona amin'ny atom, mitombo ny fanoherana.Mifanohitra amin'izany, ny iray matevina (faritra miampita ao amin'ny faritra) dia ahafahan'ny efitrano maro kokoa ho an'ny elektron handalo miaraka amin'ny fiaraha-miasa, mampihena ny fanoherana.

fahadiovana

Ny fahalotoana amin'ny akora iray dia mety hanelingelina ny fikorianan'ny elektronika.Ny atombo vahiny na ny lesoka ara-drafitra dia mamorona ivontoerana miparitaka izay manakana na manala ny elektronika, mampitombo ny fanoherana.Ao amin'ny metaly voadio na semiconductors, elektronika mikoriana dia malefaka kokoa, mitondra fitondran-tena tsara kokoa.Amin'ny fampiharana elektronika saro-pady, ny fitaovana dia matetika nohavaozina amin'ny fahadiovana avo mba hanamaivana ny fanoherana tsy ilaina.

Sahan-tsarimihetsika sy Frequency (indrindra amin'ny rafitra Ac)

Amin'ny fifandazana ankehitriny (AC), ny fanoherana sy ny fitondran-tena dia voakasik'izany tsy amin'ny alàlan'ny fitaovana sy ny endriny, fa amin'ny fananana elektromagnetika koa.Ny AC avo indrindra dia mety hiteraka ny "voka-dratsin'ny hoditra", izay hikoriana ankehitriny dia mikoriana eo akaikin'ny sisin'ny conducteur, ary mampihena tsara ny faritra miampita sy ny fanoherana ny fanoherana sy ny fanoherana ny fanoherana.Ny sehatry ny magnetika ivelany dia afaka mitondra ny lalam-elektronika amin'ny alàlan'ny elektromagnetika amin'ny alàlan'ny famoronana elektromagnetika, ny fanoherana na ny fanovana ny lalana ankehitriny.Ireo fiantraikany ireo dia zava-dehibe amin'ny rafitra injeniera elektrika sy ny rafitra avo lenta toa ny fifindran'ny radio.

Famaranana

Ny fanoherana sy ny fitondran-tena dia manampy antsika hahatakatra ny fomba fihetsik'ireo herinaratra amin'ny alàlan'ny fitaovana samihafa.Ny fanoherana dia mampiseho fa mafy ny herinaratra ny mikoriana, ary ny fitondran-tena dia mampiseho fa mora izany.Ity torolàlana ity dia naneho anao fomba tsotra handrefesana azy ireo, nanazava ny heviny izay ampiasainay ary manome ohatra ny fomba fiasan'izy ireo amin'ny fananganana fizaran-tany samihafa.Nohazavainy ihany koa fa ny zavatra toa ny fitaovana, ny habeny ary ny hafanana dia afaka manova ny fomba fandehanan'ny herinaratra.Amin'ny fahafantaranareo izany rehetra izany dia afaka manorina faritra tsara kokoa ianao, manamboatra olana mora kokoa, ary misafidy ny faritra mety amin'ny asa.Na miasa amin'ny tetikasa sekoly ianao na manamboatra elektronika, ny fahalalana momba ny fanoherana sy ny fitondran-tena dia mahatonga ny zava-drehetra mora kokoa sy azo antoka kokoa.
