Sim800L Module rindrambaiko sy ny fampiasana tranga

Ny Module Sim800L dia fitaovana fitaovana mahomby sy angovo tsara ho an'ny fampidirana ny serasera an-tariby amin'ny tetikasa.Ity lahatsoratra ity dia manarona ny endriny, ny fananganana, ary ny fomba fiasa amin'ny arduino ho an'ny fifandraisana tsotra nefa mahery.

katalaogy

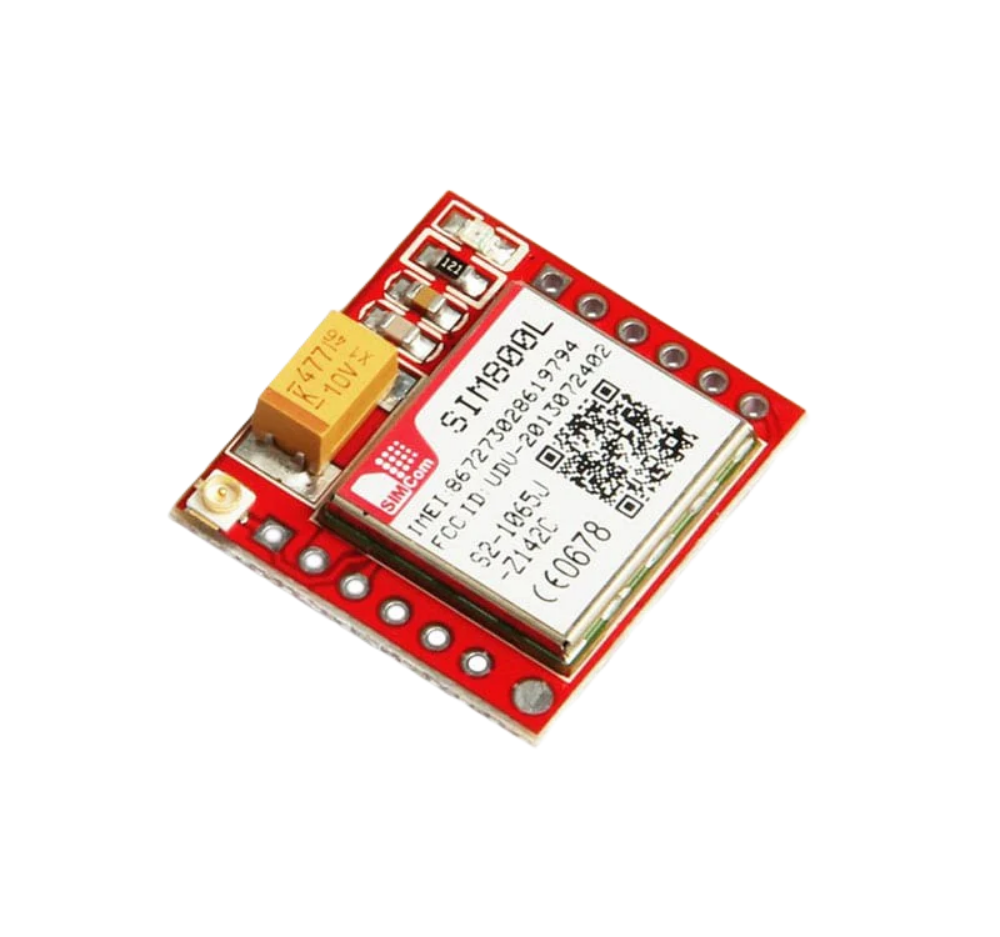

Famintinana ny Module Sim800L

ny Sim800L Ny Module dia fitaovana sy fitaovana ambany sy angovo, izay ampiasaina amin'ny tetikasa mila fifandraisana an-tariby.Izy io dia miasa amin'ny tamba-jotra G-Band / GPRS / GPRS, ahafahany mandefa ny angon-drakitra SMS sy GPRS amin'ny habetsaky ny habetsaky ny angon-drakitra.Misaotra an'ireo teknolojia fametahana herinaratra mahomby, ny fanjifana Sim800L amin'izao fotoana izao amin'ny fomba torimaso dia ambany toy ny 1ma, ka mety amin'ny fampiharana ny herinaratra.

Raha te-hifanerasera amin'ny microcontroller, ity Modely ity dia mifandray amin'ny alàlan'ny seranan-tsambo UArt ary manohana torolàlana isan-karazany, ao ny 3GPP Ts 27.007, 27.005, ary nohamafisin'i Simcom.Ireo baiko ireo dia mamela anao hanao hetsika toy ny fandefasana sy fandraisana hafatra SMS, fizahana ny toeran'ny tambajotra, na ny fanombohana antso aza, ny fampidirana ny filàna fifandraisana samihafa.

Ny Sim800L dia natao ho an'ny fampidirana mivantana.Mba hametrahana azy, mila bus bus ianao miaraka amin'ny fanohanana ny fandraisana sy ny fampitana data.Ny fiara fitateram-bahoaka UART dia tokony hanombohana ny hafainganam-pandehan'ny 9600bps 9600bps, azo idirana amin'ny microcontrollers iombonana.Mba hametrahana fifandraisana dia mila mampiasa tariby efatra lehibe ianao: + VCC ho an'ny fahefana, GNG ho an'ny tany, RX amin'ny fahazoana data, ary tx amin'ny fandefasana data.

Endri-javatra fototra ao amin'ny Module Sim800L

Fanohanana tambajotra Quad-Band

Miaraka amin'ny fahaiza-manao GSM Quad-Band, ny Sim800L dia afaka mifandray amin'ny tambajotra amin'ny frechenties GSM850, EGSM900, DCSM900, ary PCS1900.Ity endri-javatra ity dia ahafahany miasa miaraka amin'ny tambajotra 2G manerantany, ka mahatonga azy ireo mety ho an'ny tetikasa mila mifanentana amin'ny tambajotra malalaka.

Fifandraisana amin'ny tambajotra GSM manerantany

Ny Sim800L dia afaka mifandray amin'ny tamba-jotra 2G eran'izao tontolo izao, mamela anao hampiditra azy amin'ny rafitra izay mitaky fifandraisana lavitra manerana ny faritra samihafa.Ny fahaizany manerana ny tamba-jotra manerana ny tambajotra dia manome antoka ny fifandraisana azo itokisana amin'ny fampitana angona sy ny fiasa SMS.

Fahaiza-miantso feo

Ny Sim800L dia afaka mandray sy mandray antso an-telefaona, manome fomba azo ampiharina mba hifandraisana mivantana amin'ny alàlan'ny module.Amin'ny alàlan'ny fampifandraisana ireo mpandahateny 8ω sy ny mikrofonika elektronika, dia afaka mametraka ny fiantsoana feo an-telefaona izay manampy fifandraisana hafa amin'ny fifandraisana amin'ny tetikasanao.

SMS hafatra

Ho fanampin'ny feo, ny Sim800L dia manohana ny hafatra SMS, mamela azy handefa sy handray hafatra an-tsoratra.Ity endri-javatra ity dia mahatonga azy ho tsara ho an'ny tetikasa izay ilainao ny fifanakalozana fifanakalozana ara-pianarana, toy ny fampitandremana na fanavaozana, noho ny tamba-jotra finday.

Fandefasana angon-drakitra GPRS

Ny Sim800L dia mamela ny fandefasana angon-drakitra GPRS ho an'ny fangatahana mitaky fidirana amin'ny Internet.Mampiasa protocols toa ny TCP / IP sy HTTP, afaka mandefa sy mahazo data ianao, ka mahatonga azy ho mahasoa ny tetikasa misy ny fitrandrahana angon-drakitra na fanaraha-maso ny angon-drakitra.

Fandraisana ny radio fm

Ny endri-javatra iray hafa amin'ny Sim800L dia ny fahafahany mandinika sy mandray ny fandefasana ny Radio FM Radio.Ity fahaiza-manao ity dia afaka manampy fialam-boly na fampiasa amin'ny tetikasa, toy ny rafitra fampahalalana audio na fampielezam-peo FM eo an-toerana.

Ampitao ny kilasy herinaratra

Ny Sim800L dia manome kilasy fampitana herinaratra roa: kilasy 4 (2w) ho an'ny GSM850 sy kilasy 1 (1W) ho an'ny DCS1800.Ireo kilasy herinaratra ireo dia manampy amin'ny fifampiresahana maharitra amin'ny halavirana isan-karazany, ny fiantohana ny fifandraisana mafy ao amin'ny tamba-jotra misy ny Module.

Amin'ny baoritra napetraka

Mampiasa ny baiko mifototra amin'ny serialera, ny SIM800L dia ahafahanao mifehy ny module miaraka am-pahamendrehana.Ireo baiko ireo dia manome fomba tsotra hitantanana ny asan'ny Module, toy ny fanombohana antso, fandefasana hafatra ary mifandray amin'ny Internet, ka mahatonga mora ho mora ampidirina ao anaty rafitra maro.

Fanohanana ny karatra Micro Sim

Ny Sim800L dia manaiky karatra micro Sim, ka mifanaraka amin'ny karatra SIM misy be dia be.Izany dia ahafahanao manangana fifandraisana tsy mila karatra SIM manokana, manao fampidirana tsotra kokoa sy mora kokoa.

Famaritana ara-teknika amin'ny Sim800L

Sim800L Feed Formedicalicalicalicalicalical, toetra, endrika, tarehimarika ary ampahany azo ampitahaina amin'ny vahaolana tsy misy tariby SimCom Wireless.

Type	fikirana
Fonosana / tranga	LGA
Packaging	Boaty vita amin'ny boaty
Type Module	GSM / GPRS
Karazana gnss	tsy misy
Sata rohs	Rohs compliant

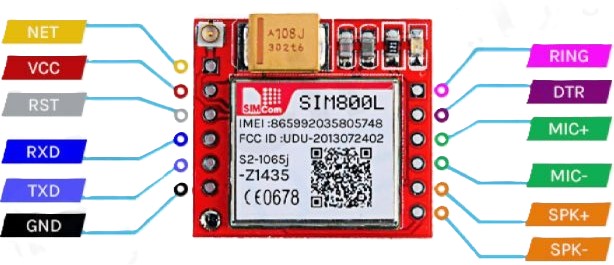

Sim800L Pinout sy fifandraisana

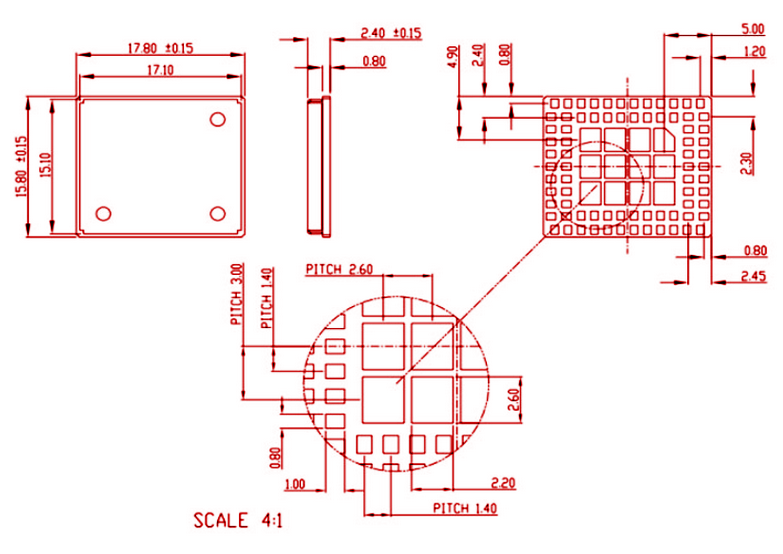

Ny refy sy ny fandaharam-potoana ara-batana amin'ny Sim800L

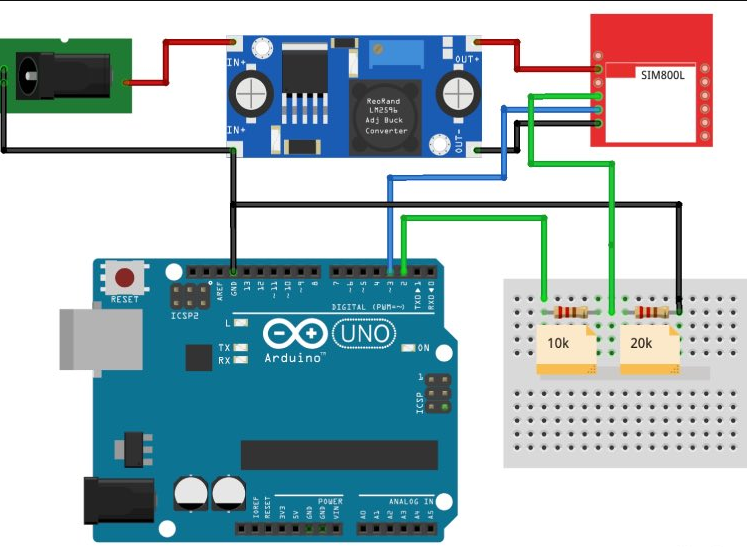

Mampifandray ny Module Sim800L GSM amin'ny arduino

Ny fampifandraisana ny Sim800L amin'ny Birao Arduino dia mila fikarakarana kely, satria ny Sim800L dia miasa amin'ny lojika 3.3V, raha ny Arduino Uno dia mampiasa 5V GPIO.Ity fahasamihafana ity dia midika fa ny mari-pamantarana TX arduino dia tokony hampihena ny tsy hanimba ny rx rx800l.Dividera mpanohitra tsotra, misy mpikomy 10k eo anelanelan'ny Sim800L RX sy Arduino D2, miaraka amin'ny mpanohitra 20k avy amin'ny Sim800L Rx mankany Gnd, afaka miatrika izany.Ity fanamboarana ity dia miantoka ny fampitandreman'ny volavolan-dalàna nefa tsy manantitrantitra ny module.

Ianao koa dia mila miantoka ny sim800l dia mahery vaika.Ny safidy dia ahitana ny fampiasana bateria Li-Po, mazàna amin'ny fahaiza-manao 1200mah, na manery azy amin'ny Converter LM-DC DC-DC DC-DC.Ny famatsiana herinaratra mety dia miantoka ny asa azo antoka sy fifandraisana azo itokisana rehefa mandefa data na mandray famantarana.

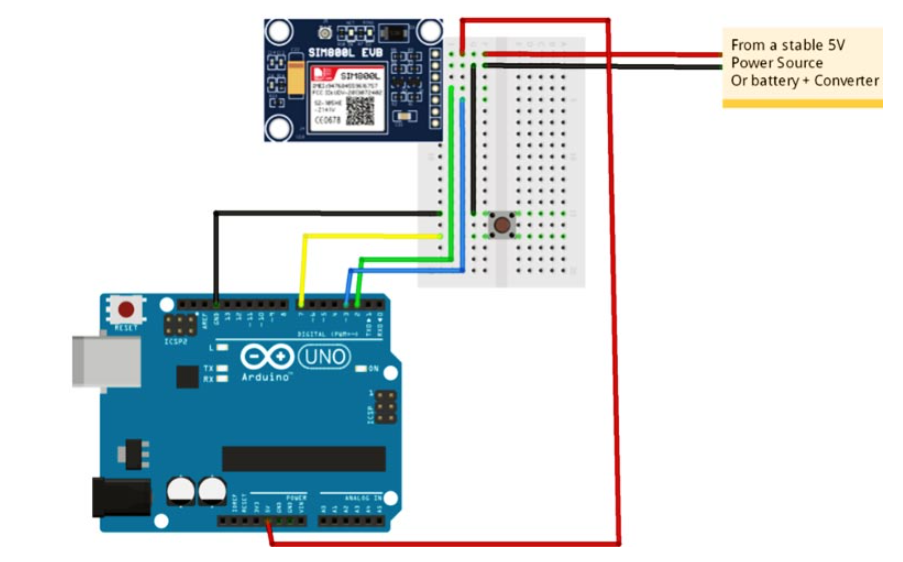

Sim800L Setup sy torolàlana fandidiana

Ny Sim800L dia miasa amin'ny alàlan'ny serialera serial, izay mamela azy handefa SMS, hanao antso, mampifandray amin'ny Internet, ary na tononkalo amin'ny radio fm.Ny fampiasana azy io miaraka amin'ny microcontroller, toy ny arduino, dia tsotra.Manaiky ny baiko ny maoderina mba hanatanterahana ny asa isan-karazany, toy ny fizahana ny tanjaka famantarana, manamarina ny fifandraisana tambajotra, ary ny fizahana ny toeran'ny bateria.Ireo baiko ireo dia manolotra fomba mahitsy mba hifehezana ny hetsika ataon'ireo module ary hitantana ny filaharany.

Raha vao mifandray, dia hamaly ny fitsipi-pitenenana ny modely.Ireo baiko ireo dia mamela anao hifanerasera amin'ny hetsika ho an'ny hetsika toy ny famakiana sy fandefasana lahatsoratra, fanaraha-maso ny famantarana sy ny bateria ary ny antso an-telefaona.Ity fampiasa ity dia mahatonga ny SIM800L hampifanaraka ny fampiharana maro, avy amin'ny hafatra tsotra ka hatramin'ny fifampiraharahana data be pitsiny sy ny fifehezana fitaovana.

Sim800L fampiharana sy fampiasana tranga

Fanaraha-maso rafitra rafitra lavitra

Ny Sim800L dia ilaina amin'ny fanaraha-maso ny rafitra fanaraha-maso lavitra, izay ahafahany mandefa fanavaozana tena misy momba ny satan'ny fitaovana na tontolo iainana.Ity fampiharana ity dia sarobidy amin'ny indostria izay mila manara-maso ny fananana na manara-maso ireo rafitra lavitra lavitra tsy mila fitsidihana ara-batana.

Rafitra fanairana an-trano

Ao an-trano fiarovana, ny Sim800L dia afaka manompo ho toy ny maodely fifandraisana ao anaty rafitra fanairana.Izy io dia afaka mandefa ny fampandrenesana SMS na manangana antso hampahafantatra ny tompon-trano amin'ny mety hisian'ny fanakorontanana mety hitranga, ka mahatonga azy io ho safidy azo antoka ho an'ny vahaolana fiarovana amin'ny trano fonenana.

Rafitra fanaraha-maso lavitra

Ny Sim800L dia azo ampidirina amin'ny rafitra fanaraha-maso lavitra, mamela anao hifehy fitaovana amin'ny tambajotra GSM.Ity fampiasa ity dia mahasoa amin'ny fampiharana toy ny fitantanana ny vavahady lavitra na ny fitantanana ny fitaovana, izay alefa ny didy ary novonoina avy lavitra.

Fifehezana fidirana amin'ny fiarovana

Ao amin'ny rafitra fanaraha-maso fidirana, ny Sim800L dia manome fomba iray hitantanana ny fahazoan-dàlana amin'ny alàlan'ny fandefasana sy fandraisana baiko na fampandrenesana amin'ny alàlan'ny SMS.Ity fampiharana ity dia mety amin'ny orinasa na trano fandraisam-bahiny mitaky fidirana voafetra, satria mamela ny fanaraha-maso sy fitantanana lavitra ny fidirana azo antoka.

Fanaraha-maso fiara

Ny fanaraha-maso fiara dia fampiasana mahazatra mahazatra ho an'ny Sim800L, izay ahafahany mandefa ny toerana sy ny angon-drakitra.Rehefa ampiasaina amin'ny GPS, dia mamela ny fitantanana fiaramanidina mahomby sy fanaraha-maso mahomby, manome vahaolana azo ampiharina amin'ny lojika sy ny orinasa fitaterana.

SMS Gateway

Ny Sim800L dia afaka mihetsika toy ny vavahadin'ny SMS, manamora ny fampitana ireo hafatra be dia be ny hafatra SMS.Izany dia mahatonga azy mety amin'ny fampiharana hafatra an-tery, toy ny fampandrenesana ny mpanjifa na ny dokam-barotra, izay ilaina ny SMS automatique.

Metering herinaratra mialoha

Amin'ny metatra mahery vaika mialoha ny herinaratra, ny Sim800L dia azo ampiasaina hanara-maso lavitra sy hitantana ny fampiasana herinaratra.Ny maodely dia afaka mampiditra angon-drakitra fampiasana ary ampahafantaro ireo mpampiasa ny trosa sisa, ka mahatonga azy ho safidy azo ampiharina amin'ny fitantanana ny fampiasana.

Modules hafa ho an'ny SIM800L

• Sim808

• SIM900A

Sim800L Module Manufacturer

Sim800L dia novokarin'i SimCom Wireless Solutions Solutions, Subsidiary an'ny vondrona Technology Technology Chenxun.Simcom dia manana laza ho an'ny famolavolana vahaolana azo itokisana amin'ny vahaolana tsy azo itokisana manerana ny teknolojia marobe, ao ny GSM, GPRS, EDG, WCDMA, LTE, GPS, ary maro hafa.Ny vokatra azony dia nahita fangatahana tamin'ny sehatra isan-karazany, anisan'izany ny M2M (milina-milina), fanaraha-maso miorina amin'ny GPS, Computing Mobile, ary WLL (WLL (WRL (Wireless Local Loop).Ny Modules nataon'i Simcom dia natao mba hamboarina, vidiny - mahomby, ary mora ny mampifangaro, mahatonga azy ireo ho malaza amin'ny tetikasa izay mitaky vahaolana iraisana amin'ny serasera tsy misy farany.
