STM32H743IIT6 Microcontroller Fintazana

Ny STM32H743iit6 microcontrollerctrolle dia natao hanomezana fampisehoana avo, ary ny safidy fampifangaroana, ary ny safidy fifandraisana mora, ary ny fanaovana azy ho safidy matanjaka ho an'ny fifidianana amin'ny fifehezana motor, ny fanodinana audio, ny famokarana indostria ary iot.Ity lahatsoratra ity dia mirakitra ny endriny fototra, ny fanamafisana PIN, ny modely ary ny fampiharana fototra, manome anao fomba fijery mazava momba ny fomba hanohanan'ny mpiofana microcontroller, ny fomba mahomby.

katalaogy

STM32H743IIT6 Microcontroller Fintazana

ny STM32H743IIIT6 avy amin'ny stmicroelectronics dia ahitana ny sandry cortex-m7 fa ny vodihazo hatramin'ny 480 mhz, misy fahatsiarovana tselatra ary 1MB an'ny RAM.Ny maritrano, anisan'izany ny accelerator art sy ny cache L1, dia manohana ny fomba mahomby amin'ny fomba mahomby.Ny DSP mitambatra sy ny teratany avo roa heny (DP-FPU) dia mety tsara amin'ny fitantanana ny fanodinana angon-drakitra sarotra.Mampifandray hatrany amin'ny fahatsiarovana ivelany sy periphers isan-karazany ihany koa izy io, ka mahatonga azy ho safidy matanjaka ho an'ny fampiharana toy ny fifehezana moto, audio ary automatique indostrialy.

STM32H743IIIT6 CAD MODEL

STM32H743IIIT6

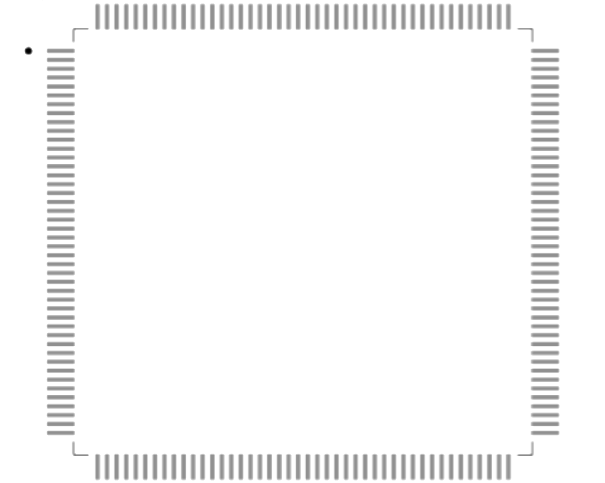

STM32H743IIIT6 Footprint

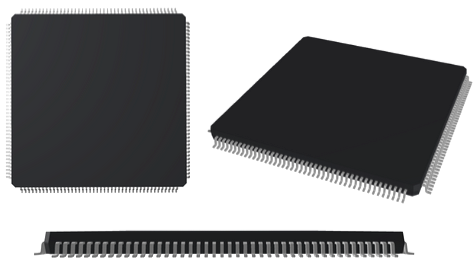

STM32H743II Model 3D

Endri-javatra manan-danja amin'ny STM32H743IIT6

Fitadiavana Flash Flash

Ny STM32H743IIT6 dia miaraka amin'ny fitadidiana Flash Dual-Bank, mamela ny fanohanana mamaky teny.Ity endri-javatra ity dia mamela anao hiditra data ary manavao ny fanavaozana miaraka, ny fanaovana asa mahomby kokoa sy mahay mandanjalanja.

RAM avo lenta

Ahitana ny kbytes 192 kbytes ao amin'ny tcm ondrilahy, mizara ho 64 kbytes ao amin'ny ITCM ondrilahy sy 128 kbytes ao amin'ny DTCM RAM.Ity fanamboarana fahatsiarovana haingana ity dia manohana ny asa saro-pady, manampy ny microcontroller dia mihazakazaka tsara ny asa fitsikerana.

Controller fahatsiarovana ivelany

Ny microcontroller dia manolotra fanaraha-maso mora vidy ivelany izay manohana bisy data hatramin'ny 32 bit.Mampifandray mora foana ny karazana fahatsiarovana ivelany toa an'i SRAM, PSRAM, SDRAM, ary na na / NANDSRH

Endri-javatra fiarovana

Fitaovana safidy ho an'ny filaminana toy ny ropIreo endri-javatra ireo dia miaro ny fampahalalana saro-pady amin'ny fidirana tsy nahazoana alàlana sy hanelingelina.

Versatile I / O Ports

Ny microcontroller dia manohana hatramin'ny 168 i / o seranan-tsambo, samy manana ny fahaiza-manao fanelingelenana.Io fahaiza-manao io dia mamela ny fifampiresahana mora miaraka amin'ny fitaovana ivelany ivelany ary hanatsarana ny andraikitry ny microcontroller amin'ny marika ivelany.

ADCS sy DAC marobe

Miaraka amin'ny ADC telo sy ny DAC roa, ny STM32H743IIT6 dia manome fiovam-po sy digital-to-digital-to-digital-to-digital-to-digital-to-analog.Ity endri-javatra ity dia mahatonga azy ho tsara indrindra amin'ny fampiharana izay mila fanodinana famantarana kalitao avo lenta, toy ny Audio sy ny fifehezana moto.

Timer Advanced

Tafiditra ao anatin'izany ny famoaham-bolo avo lenta, 12 timia 12-kendrena 16-bit, timer pwm ho an'ny fifehezana motor, ary ny dimy ambany ambany.Ireo time ireo dia ahafahana mifehy tsara amin'ny asa saro-pady ary manatsara ny fahombiazan'ny fampiharana toy ny fifehezana motor sy ny fakana an-keriny.

Mpanolotsaina laharana

Ny mpamokatra voan-javam-bidy voampanga (RNG) dia manohana ny encryption sy ny filaminana, izay mahatonga ny microcontroller mety amin'ny fampiharana izay mila fitantanana sy fifandraisana data.

Filter nomerika ho an'ny Sigma-Delta Modulators

Ny sivana nomerika efatra ho an'ny sigma-delta modulators manatsara ny kalitaon'ny fanodinana signal, indrindra fa ilaina amin'ny fampiharana avo lenta izay miantehitra amin'ny fandrefesana data sy fiovam-po tsara.

Fifandraisana mifandray amin'ny fifandraisana

Izy io dia manohana fenitra sy fenitra midadasika sy mandroso, anisan'izany ny Can, I2C, Sai, Sdio, Spi, Usart, ary USB.Ireo fifandraisana ireo dia mampifangaro ny fampifangaroana fitaovana ivelany mivantana sy mifanaraka amin'ny fampiharana isan-karazany.

STM32H743IIIT6 voafaritra

Ny fanondroana ara-teknika, ny endri-javatra, ny toetra ary ny singa miaraka amin'ireo voafaritra manokana amin'ny stmicroelectronics stm32h743iit6

Type	fikirana
Sata Lifecycle	Mavitrika (Nohavaozina farany: 7 volana lasa izay)
Fotoana fitarihana orinasa	12 herinandro
Typeing Type	Tendrombohitra
Fonosana / tranga	176-LQFP
Tendrombohitra	ENY
Ny mpampivadika data	A / D 20X16B;D / A 2x12B
Isan'ny I / OS	140
Mari-pana	-40 ° C ~ 85 ° C TA
Packaging	lovia
ANDIAN-DAHATSORATRA	STM32H7
Sata part	Mavitrika
Moisture Sensitivity Level (MSL)	3 (168 ora)
Isan'ny fiatoana	176
Toerana terminal	Quad
Endrika terminal	Gull wing
Taratasy ny mari-pana (CEL)	TSY VOASORITRA
Manome volonta	3V
Terminal Pitch	0.5mm
hatetika	400mhz
Fotoana @ peak reflow ny hafanana-max (s)	TSY VOASORITRA
Laharana fizarana	STM32H743
interface tsara	Can, Ethernet, I2C, IRDA, Lin, SMBUS, SPI, UAT, USART, USB
Haben'ny fahatsiarovana	2MB
Karazana oscillator	anaty
Haben'ny ram	1m x 8
Voltage - Famatsiana (VCC / VDD)	1.62v ~ 3.6v
UPS / UCS / Peripheral ICS	Microcontroller, risc
Core processor	Arm® Cortex®-M7
peripherals	Brown-Out Detect / Reset, DMA, I2S, LCD, POR, PWM, WDT
Karazana fahatsiarovana fandaharana	Flash
Ny haben'ny Core	32-bit
Haben'ny fahatsiarovana	2MB 2m x 8
fifandraisana	Canbus, EBI / EMI, Ethernet, I2C, Linbus, MDIO, MMC / SD / SDIO, QSPI, Sai, Spdif, SPI, SPI, SWPMI, UART, USB OTG
Bit habe	32
Manana ADC	ENY
Channels DMA	ENY
Sakan'ny bus bus	32B
Isan'ny timers / counter	20
Adiresy ny sakan'ny bus	26
Isan'ny mpanova A / D	3
Isan'ny fantsona UArt	9
Isan'ny fantsona ADC	36
Ny mari-pana ambony (TJ) Max	125 ° C
Isan'ny fantsona PWM	2
Isan'ny fantsona I2C	4
Sehatra avo lenta	85 ° C
Isan'ny SPI fantsona	6
Isan'ny fantsona Ethernet	1
hahavony	1.6mm
Sata rohs	Rohs3 mifanaraka

Fampiharana ny Microcontroller an'ny STM32H743IIT6

Fifehezana motor

Ny STM32H743IIT6 dia mety amin'ny fifehezana ireo karazana môtô isan-karazany, toy ny bldc, pmsm, acim, ary dc motors.Izy io dia manohana ny teknika PWM mandroso sy ny algorithm-mifehy ny sehatry ny sehatra, izay manome ny fifehezana tsara ny hafainganam-pandeha, ny toromarika ary ny toerana.Izany dia mahatonga azy io ho tsara ho an'ny fangatahana toy ny fiara herinaratra, robots ary fitaovana herinaratra.

Fitaovana fitsaboana

Miaraka amin'ny fahaiza-manao fanodinana nomerika mahery vaika, ny STM32H743IIT6 dia afaka mitantana ny asa toy ny fanivanana, fft, ary ny angon-drakitra, izay ilaina amin'ny fampiharana ny fitsaboana sy ny fizahana fitiliana toy ny ultrasound sy ny MRI.Izy io dia afaka miara-miasa amin'ny protocols serasera ambany sy azo antoka ho an'ny fitaovana ara-pitsaboana tsy misy lanjany.

Automatique indostrialy

Ny microcontroller dia manohana ny protocols indostrialy toy ny, Ethernet, modbus, ary profoba, izay mety ho an'ny rafitra automation sy fanaraha-maso.Ny fahafaha-miasa amin'ny fotoana tena izy dia ahafahany mitantana fiasa toy ny fifehezana ny pid sy ny fifehezana ny fihetsiketsehana, ny fampiharana sahaza toy ny PLCS, ny mpanadihady ary ny mpanadihady.

Fanodinana audio

Ny STM32H743IIT6 dia afaka manamboatra famantarana am-peo avo lenta, anisan'izany ny Formats Mp3, AAC, ary FLAC, amin'ny alàlan'ny Sai, I2S ary SPDIF mifanelanelana.Mety hiteraka sy fombafomba synthhesize feo ihany koa izy io, ary mety ho an'ny fampiharana audio toy ny mpandahateny, soundbars, ary headphone.

Fitaovana finday sy mpanjifa

Ity herin'ny fanodinana microcontroller ity sy ny maoderina ambany-herinaratra dia manatsara ny fitaovana finday, ao anatin'izany ny rafitra kanto, ny takelaka ary ny smartwatches.Izy io dia manohana traikefa ifampiresahana ary afaka mampifandray am-po amin'ny sensor ivelany ivelany ho an'ny fiasa mihatsara.

Iot sy Smart Applications

Miaraka amin'ny fanohanana ny Ethernet, USB, ary SDIO, ary koa ny fifandraisana an-tariby tsy misy farany amin'ny alàlan'ny modules ivelany, ny STM32H743IIIT6 dia mifanaraka tsara amin'ny fampiharana IOT sy SMAL.Izy io dia afaka miatrika ny fifandraisana an-tsehatra, ny encryption data ary ny fanamarinana, izay mahatonga azy ho an'ny trano maranitra, tanàna ary teknolojia ara-pambolena.

Fampahalalana momba ny mpanamboatra ho an'ny STM32H743IIIT6

Stmicroelectronics, mpanamboatra semiconductor lehibe iray izay naorina tamin'ny 1987, dia i Genève, Soisa.Fantatra ho an'ny singa mahomby sy azo itokisana manerana ny automotion, indostrialy ary iot, stmicroelectronics dia manohana ny mpamolavola amin'ny vokatra izay ahafahana mamaha ny vokatra mahomby sy maharitra.

Datasheet PDF

STM32H743IIIT6 DATASHEET:

STM32H743IIT6.pdf
