SX1278 LORA RF MODULE: fampiharana, fifampiraharahana ary pinout

Ity torolàlana an-tsehatra ity dia mijery ny tontolon'ny Internet amin'ny Internet (iot) teknolojia serasera (IOT), manantitrantitra ny anjara lalaovin'ireo Bluetooth, Wi-Fi, ary ny Controler PWM.Manazava ny fanamby toy ny karazany voafetra sy ny fanjifana angovo avo be izy io, manolotra vahaolana mahomby hanatsarana ny fifandraisana manerana ny rindranasa maro.Amin'ny alàlan'ny antsipirihany ireo tranga fampiasana azo ampiharina, ny fanitsiana an'i Pinout, ary ny torolàlana dia manome loharanom-pahalalana sarobidy amin'ny fahazoana ny fomba ahafahan'ireo teknôlôma ireo dia mampifaly ny rafitra sy ny fampandrosoana ny rafitra marim-pototra sy mampifandray amin'ny tontolo samihafa.

katalaogy

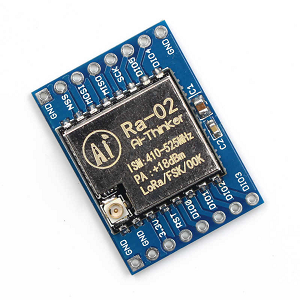

Famintinana ny SX1278 LORA RF Module

ny Sx1278 Ny Module Lora RF dia mamela ny fifandraisana an-tariby tsy azo itokisana mandritra ny lavitra raha toa ka ambany ny fihenan'ny herinaratra.Izy io dia mampiasa fatra-teknolojia matetika mba hiantohana ny fifindrana famantarana mahery miaraka amin'ny fitsabahana kely, na dia amin'ny tontolo fanamby aza.Miasa ao anaty tarika fatra iray manokana, ny module dia manome fifandraisana maharitra raha tsy mitaky fanamafisana fanampiny.Ny teknika maoderina mandroso sy ny fahatsapana avo lenta dia mamela azy hamantatra na dia ny famantarana tena malemy aza, ny fiantohana ny fampisehoana tsara amin'ny toe-javatra isan-karazany.Ity modely ity dia ampiasaina betsaka amin'ny indostria toy ny fiompiana sy ny tanàn-dehibe, manohana ireo fitaovana IOT amin'ny fampitana data mahomby sy maharitra.Manolotra fandrakofana tambajotra malalaka izy io ary milalao anjara toerana amin'ny famoronana rafitra fifandraisana azo itokisana ho an'ny fampiharana isan-karazany.

SX1278 LORA RF MODULE PIN Configuration

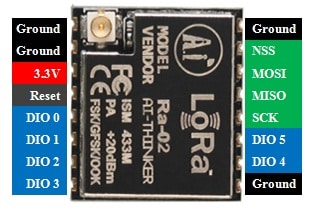

Pin No.	Anarana PIN	Description
Pin 1	vitsika	Mifandray amin'ny antenne.
Pins 2, 9, 16	Gnd	Ny tany iraisana dia ho an'ny mpanara-maso sy ny famatsiana herinaratra.
Pin 3	3.3v	Manome ny famatsiana herinaratra ho an'ny maodely.
Pin 4	Avereno	Avereno ny maodely amin'ny alàlan'ny famantarana ivelany.
Pins 5 ka hatramin'ny 11	Dio0 to dio5	Manatanteraka ny fiasa i / o fiasa ary namboarina, mitovy manelingelina ny pin.
Pin 12	Sck	Manome ny pulsoflose famantaranandro (CLK) mandritra ny serasera SPI.
Pin 13	Miso (Tompon'ny andevo)	Mamela ny fifindran'ny angon-drakitra avy amin'ny module (andevo) amin'ny controller (master).
Pin 14	Mosi (mpanompo manompo)	Mandray data avy amin'ny mpanara-maso (master).
Pin 15	NSS	Manetsika ny andevo mandritra ny serasera SPI.

SX1278 LORA RF MODULE ENGLOST SY FOTOTRA

Endri-javatra / famaritana	Description
Type	Lora RF Modem
Solosaina voltage	3.3v
Frequency fiasa	433 MHZ
Teknika modely	Fsk, MSK, GFSK, GMSK, Lora
Habe packet	256 baita
fahatsapana	-148 DBM
Fanadihadiana momba ny fantsona (CRR)	56 DB
Mahazo fahatsapan-tena ambony indrindra	-139 dbm
KEVITRA	Metal
Fandefasana fahefana	0.1 W
lafiny	17 mm x 16.5 mm
Teknolojia mifanentana	FM sy FDMA
FIFO TX / RX	256-bit
RSSI Channel Detection	Tohanana
Fisarotam-pahefana	Fampiasana herinaratra ambany: 10 ka hatramin'ny 12 ma
Fandefasana lavitra	Hatramin'ny 5 km
Fomba famindrana	Fomba na fomba mivantana
Fandefasana angon-drakitra tsy manakana	Tohanana
Fomba fanodinana	Ook, GFSK, GMSK, FSK
Antenna	Antenna ivelany ho an'ny sombin-javatra lavitra, nataon'i Semtech
Parameter-mpampiasa-azo ampiasaina	Ny tahan'ny fanitsiana diso, bandwidth, manaparitaka
Fikambanam-panjakana	Ny famantarana samihafa dia afaka mamindra amin'ny alàlan'ny fantsona mitovy amin'izany Raha tsy misy fitsabahana
Fanohanana anti-jamming	56 DB Super anti-jamming Channel Support

Fifandraisana an-tsoratra sx1278 lora rf module with arduino

Mampifandray ny Module SX1278 Lora RF amin'ny Arduino iray dia misy ny fametrahana mpivady mpandray anjara amin'ny mpampita hafatra mampiasa birao roa arduino uno.Ny Module SX1278 dia miasa amin'ny fatra 433Mhz, manome vahaolana azo itokisana sy ambany indrindra amin'ny fiarovana azo antoka, lava-bato lavitra.Izany dia mahatonga azy ho sarobidy amin'ny iot (Internet amin'ny zavatra) sy ny M2M (milina-machine).Amin'ity fanamboarana ity, ny fitaovana toy ny sensor sy ny vavahady dia afaka mifampiresaka an-tariby, mamorona ny lamosin'ny rafitra automatique maoderina.Ny serasera dia mitaky hardware manokana: roa SX1278 Lora Modules, birao Arduino UNO, Sensor DHT11 ho an'ny refy sy ny famitaham-bolan'ny humidity, ary ny Modely LCD 16 × 2 ho an'ny fanehoana angon-drakitra.Manangona angon-drakitra momba ny tontolo iainana ny Transmitter amin'ny fampiasana ny DHT11 Sensor ary mandefa azy io amin'ny mpandray an-telefaona, izay mampiseho ny angon-drakitra ao amin'ny LCD.

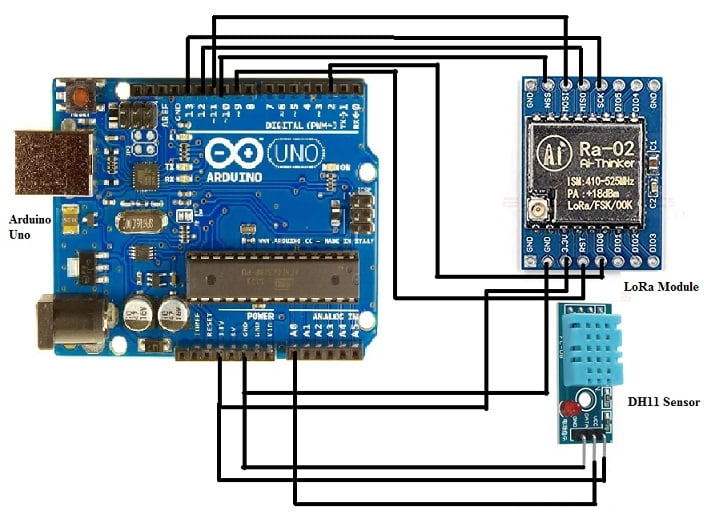

Transmitting lafiny: fametrahana an'i Lora miaraka amin'i Arduino

Mba hanamafisana ny mpandefa, dia fanta-daza ny firongatry ny SX1878 Lora Module ary ny Arduino Uno dia ilaina.Ny module dia ahitana pins 16, izay 6 no GPIO sy 4 dia pin-tany.Ny fifandraisana mety dia miantoka ny rohy fifandraisana maharitra.Voalohany, ampifandraiso amin'ny 3.3V sy ny tanimbolin'i Lora Module ho an'ny Pins misy an'i Arduino.Avy eo, ampiasao ny tariby Jumper hampifandray ny Pins Communication: NSS, Dio0, Sck, Mo, Mosi, ary PRT ho an'ny PINS ARDUINE DIGITIANCE PINIKA.Manaraka, apetaho ny sensor dht11 amin'ny arduino.Ity sensor ity dia mandrefy ny mari-pana sy ny hamandoana, ny fananganana angon-drakitra tokony alefa.Ity fanitsiana ity dia manomana ny mpampita ny mpandefa mba hanangonana angon-drakitra momba ny tontolo iainana ary alefaso an-tsokosoko an-tsokosoko.Ny fahatokisan'ny fifindrana dia miankina amin'ny fanendrena PIN PIN sy ny fifandraisan'ny hardware.Raha vao miasa, ity rafitra ity dia mety amin'ny fampiharana toy ny fanaraha-maso angon-drakitra lavitra na ny famindrana angon-drakitra lavitra.

Mifanakalo lalana an'i Lora miaraka amin'i Arduino Uno amin'ny famindrana

Mandray anjara: Mametraka an'i Lora miaraka amin'ny Arduino sy LCD Asehoy

Ny lafiny fandraisana dia mamerina ny ankamaroan'ny fanamboarana ny Transmitter fa ahitana modely LCD 16 × 2 ho an'ny sary an-tsary.Ny fifandraisan'ny Lora Module (Pins sy ny serasera sy ny serasera) dia mitovy amin'ny mpandefitra, miantoka ny fampisehoana tsy tapaka amin'ny lafiny roa.Ny Module LCD dia mitaky fifandraisana fanampiny ho an'ny hery, angon-drakitra ary ny fifehezana, toy izao:

• Mampifandray ny Vss mankany GND sy VDD amin'ny 5V ho an'ny fahefana.

• Ampidiro ny vozoka mba hifehezana ny tsy fitoviana.

• mampifandray ny rs, rw, e, ary ny angon-drakitra (D4 mankany D7) hanararaotra ny Pins Arduino.

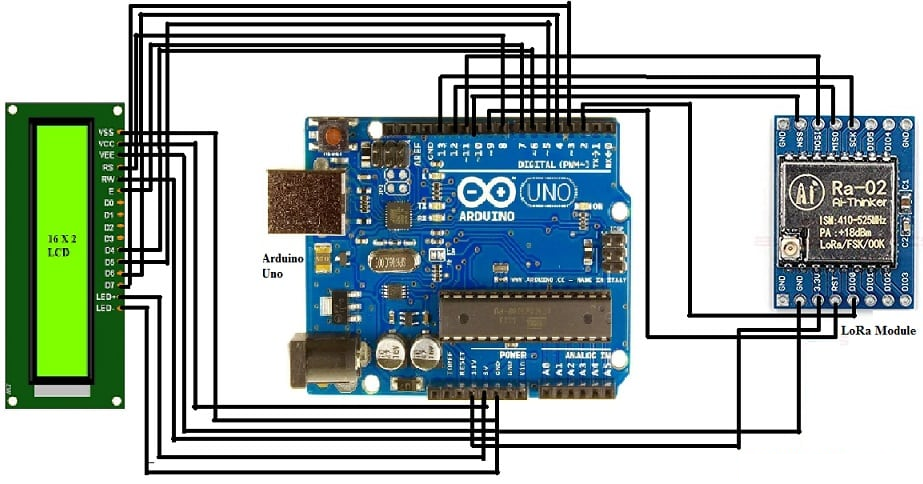

Fifaneraserana Lora miaraka amin'ny Arduino Uno amin'ny lafiny mpandray

Fehezo Arduino: Manamboatra ny mpandefa sy mpandray

Ny fizotry ny fanodinana dia miantehitra amin'ny tranomboky Arduino hitantana ny fampidirana sensor, fampitana angona ary fandraisana.Ny fehezan-dalàna Transmitter dia mampiasa ny SPI, Lora, ary ny tranom-bokatra DHT mba hanangona ny angon-drakitra sy ny humidityNy dingana ao amin'ny kaody dia misy:

• Fanombohana ny Frequency amin'ny 433Mhz.

• Famakiana angon-drakitra sensor amin'ny fampiasana ny tranomboky DHT.

• Mamolavola ny angon-drakitra miaraka amin'ny delimiter ('c') ho mora kokoa amin'ny resy.

• Famindrana ny angon-drakitra namboarina.

Ny kaody ao amin'ny mpandray dia natao hanamboarana fonosana miditra ary aseho ny angon-drakitra nalaina tamin'ny LCD.Manatanteraka ireto asa manaraka ireto:

• Manamarina ny Modely Lora Module mba hihainoana fonosana data.

• Manorotoro ny fonosana, ny fiantohana ny format dia mifanandrify amin'ny delimiter.

• Manavao ny LCD miaraka amin'ny vaky ny mari-pana sy ny famitahana.

Fampiharana SX1278 Lora RF Module

Mandrosoa ny fambolena

Ny Module SX1278 Lora RF dia manana anjara toerana amin'ny fanavaozana ny fambolena amin'ny alàlan'ny fahaiza-miaina maharitra.Amin'ny alàlan'ny fampahafantarana ny angon-drakitra eo amin'ny sensor dia miparitaka manerana ny toeram-pambolena plastika, ireo maoderina ireo dia manampy ny tantsaha hanara-maso ny fahasalamana, ny hamandoana ary ny toe-piainana eo amin'ny tontolo iainana.Izany dia mamela ny fandraisana fanapahan-kevitra tsara kokoa, manatsara ny vokatra ary ny fitantanana ny loharanon-karena tsara kokoa.Ny tantsaha dia nahita ny vokatra nitombo ny vokatra sy ny fanoloran-tena mafy kokoa amin'ny fanao maharitra, izay manasongadina ny fiantraikan'ny Modely amin'ny fitondra fanavaozana amin'ny fambolena.

Mampitambatra ny fifandraisana iot

Ny Module SX1278 dia fototry ny tontolo iainana IIOT, ny fandrosoana amin'ny faritra toa ny tanàna sy ny fitsaboana ara-pahasalamana.Ny fahafahany manome ny fampiasa ambany, ny fifandraisana lavitra dia manome antoka ny fifandraisana azo itokisana ao amin'ny tamba-jotra be pitsiny indrindra.Ity fahatokisana ity dia zava-dehibe amin'ny maha-ietan'i IOT hatrany dia manitatra, miaraka amin'ny fivorian'ny module ny fitomboan'ny serasera maharitra sy avo lenta manerana ny fitaovana maro.Maro no mahita SX1278 ho tsara ny fananganana scalable, ny fotodrafitrasa iot-ho avy.

Fanohanana ny fahombiazan'ny indostria

Ao amin'ny toe-javatra indostrialy, ny Modules SX1278 dia manatsara ny fanaraha-maso lavitra sy ny fitantanana ny fananana.Izy ireo dia miantoka ny fikorianan-tsarimihetsika tsy miovaova any amin'ny rafitra foibe, izay manome asa tsara kokoa, fikojakojana tsara kokoa ary mitombo ny fiarovana.Miaraka amin'ny fahatokisan-tena sy ny fandrakofana henjana sy ny fandrakofana malalaka, ny module dia manao tsara amin'ny tontolo fanamby, mampihena ny fihenan'ny fotoana sy ny fanatsarana ny fahombiazan'ny fandidiana.Ny fahafaha-manao azy dia mahatonga fitaovana tsara ho an'ny fitrandrahana fanaovan-javatra amin'ny famokarana sy famokarana.

Revolisiona Fandraisana an-trano

Ny Module SX1278 dia ao am-pon'ny teknolojia an-tsokosoko hendry, manome fifandraisana mahomby eo amin'ny fitaovana toy ny jiro, rafitra fiarovana ary fanaraha-maso ny toetr'andro.Amin'ny alàlan'ny fanohanana ny kintan'ny kintana sy ny Mesh Netic, dia miantoka ny fifaneraserana tsy misy fotony manerana ny rafitra, ny famolavolana tontolo iainana manan-tsaina sy mahomby kokoa.Ity fampifandraisana maharitra sy lavitra ity dia manatsara ny fahafaham-po sy ny fahombiazan'ny angovo ary ny fanamboarana ny asa, ny fanovana trano ho sehatra mavitrika sy miovaova.

Fanitarana ny varotra ara-barotra

SX1278 Modules Mamaha ny mety hisokatra amin'ny indostrian'ny fitakiana ny fifandraisana azo itokisana sy lavitra, anisan'izany ny lojika sy ny fivarotana.Ny fahaizan'izy ireo dia mahatonga azy ireo mety amin'ny fampiharana ara-barotra isan-karazany, miaraka amin'ny fangatahana vahaolana fifandraisana mandroso hatrany.
