Slide Switch Guide: Ahoana ny fiasan'izy io, ny karazana ary ny fampiharana ny faritra

Ato amin'ity lahatsoratra ity dia hianatra ny atao hoe switch slide sy ny fomba ampiasana azy hifehy ny fikorianan'ny herinaratra ao anaty circuit.Ho azonao ny mari-pamantarana, ny fanorenana anatiny ary ny fitsipiky ny fiasana.Hojerenao ihany koa ny karazana switch slides, ny mombamomba azy, ny tombony, ny fetra ary ny fampiharana mahazatra.Ho fanampin'izany, ho hitanao ny fomba ampitahan'ny switch slides amin'ny switch toggle sy paddle ary ny fomba hifidianana ny tsara ho an'ny circuit.

Catalog

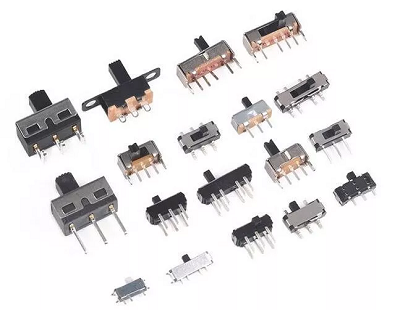

Sary 1. Slide Switch

Inona no atao hoe Slide Switch?

Ny sliding switch dia fitaovana elektrika kely amin'ny tanana ampiasaina mba hifehezana ny fikorianan'ny herinaratra amin'ny faritra iray.Izy io dia miasa amin'ny alàlan'ny fifindran'ny slider kely avy amin'ny toerana iray mankany amin'ny iray hafa mba hamadihana ny faritra iray na OFF na hanova ny fifandraisany.Hita matetika amin'ny fitaovana elektrônika, solaitrabe, ary tontonana fanaraha-maso ny switch slides satria mora ampiasaina izy ireo.Izy ireo dia mamela ny fampandehanana an-tànana na manafoana ny herin'aratra amin'ny alàlan'ny hetsika sliding tsotra.Noho ny maha-azo itokisana azy sy ny endrika tsotra, dia ampiasaina betsaka amin'ny elektronika mpanjifa, fanaraha-maso herinaratra ary maody elektronika kely ny switch slides.

Symbol an'ny Slide Switch

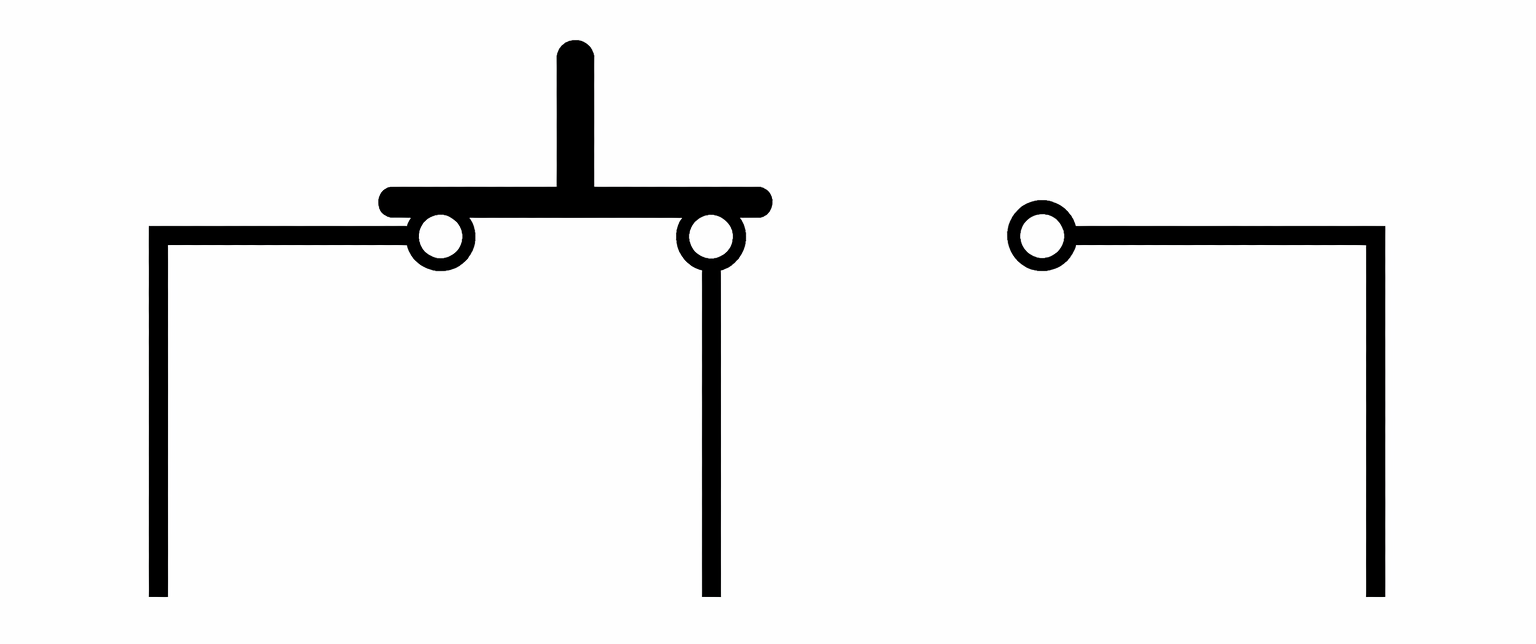

Sary 2. Symbol Slide Switch

Ao amin'ny schematics elektrika, ny mari-pamantarana sliding switch dia maneho ny fitaovana fanodinana ampiasaina hanokafana na hanakatona ny faritra elektrika.Ny mari-pamantarana matetika dia ahitana teboka fifandraisana raikitra sy tsipika azo mihetsika izay manondro ny lalana mifamadika eo amin'ny terminal.Ity kisary ity dia manampy antsika hahatakatra ny fomba mampifandray ny faritra samihafa amin'ny faritra iray.Ny mari-pamantarana marina dia mety hiova kely arakaraka ny fanefena switch aseho amin'ny kisary.Ny fampiasana marika schematic mahazatra dia miantoka fa ny kisarisary fizaran-tany dia mijanona ho mazava, tsy miovaova ary mora adika mandritra ny famolavolana elektronika sy ny famahana olana.

Fanamboarana Slide Switch

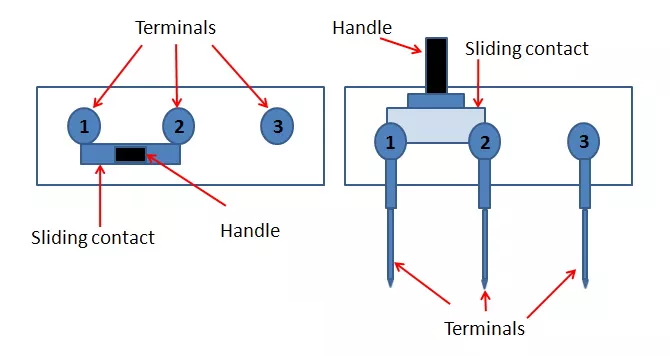

Sary 3. Fanamboarana ny Slide Switch

• Tantana (Slider)

Ny tahony dia ny ampahany ivelany amin'ny fametahana slide izay ahetsiketsika amin'ny rantsantanana.Matetika izy io dia vita amin'ny plastika na fitaovana insulating maharitra mba hiantohana ny fiasan'ny tanana azo antoka.Mivezivezy mitsivalana amin'ny lalana raikitra ny tahony mba hamerenana ny toerana misy ny fifandraisana anatiny ao anatin'ny switch.

• Fifandraisana sliding (Fifandraisana mihetsika)

Ny sliding contact dia ny movable conductive piece mifatotra amin'ny mekanisma slider.Matetika izy io dia vita amin'ny metaly mba hiantohana ny fifandraisana elektrika tsara eo amin'ny terminal.Ity singa ity dia mihetsika ara-batana amin'ny teboka fifandraisana samihafa rehefa mihetsika ny slider.

• Terminals

Ny terminal dia ireo tsipika metaly izay mampifandray ny switch slide amin'ny faritra elektrika.Miitatra avy amin'ny vatan'ny switch izy ireo mba hahafahan'izy ireo apetraka eo amin'ny solaitrabe vita pirinty (PCB).Ny terminal tsirairay dia miasa ho toy ny teboka fifandraisana eo amin'ny switch sy ny tariby ivelany amin'ny circuit.

• Trano fonenana

Ny trano dia ny casing ivelany izay mamehy sy miaro ny singa anatiny amin'ny switch slide.Matetika izy io dia vita amin'ny plastika na metaly mba hanomezana hery mekanika sy insulation.Ny trano dia mitazona ny ampahany anatiny ary miaro azy ireo amin'ny vovoka, ny fahasimbana ary ny fanelingelenana ivelany.

Ny fitsipiky ny fiasan'ny Slide Switch

Ny fitsipiky ny fiasan'ny sliding switch dia mifototra amin'ny fihetsiky ny sliding actuator izay manova ny fifandraisana eo amin'ny fifandraisana anatiny.Rehefa manosika ny slider amin'ny lafiny iray ianao, ny fifandraisana anatiny dia mifanaraka amin'ny terminal manokana ao anatin'ny switch.Ity fampifanarahana ity dia mameno ny lalana elektrika na manapaka ny fifandraisana miankina amin'ny toeran'ny switch.Raha tetezana terminal roa ny fifandraisana, dia afaka mikoriana amin'ny alalan'ny fizaran-tany ny herinaratra elektrika.Rehefa miala amin'ny toerana hifandraisana ny slider dia tapaka ny lalan'ny circuit ary mijanona tsy mikoriana ny riandrano.Ity fihetsiketsehana mitongilana tsotra ity dia mamela ny switch hifehy amin'ny tanana ny toetry ny herinaratra amin'ny faritra iray.Noho io mekanika mahitsy io, dia manome fanaraha-maso azo antoka amin'ny tanana ny switch switches amin'ny rafitra elektronika maro.

Karazana Slide Switch

SPDT Slide Switch

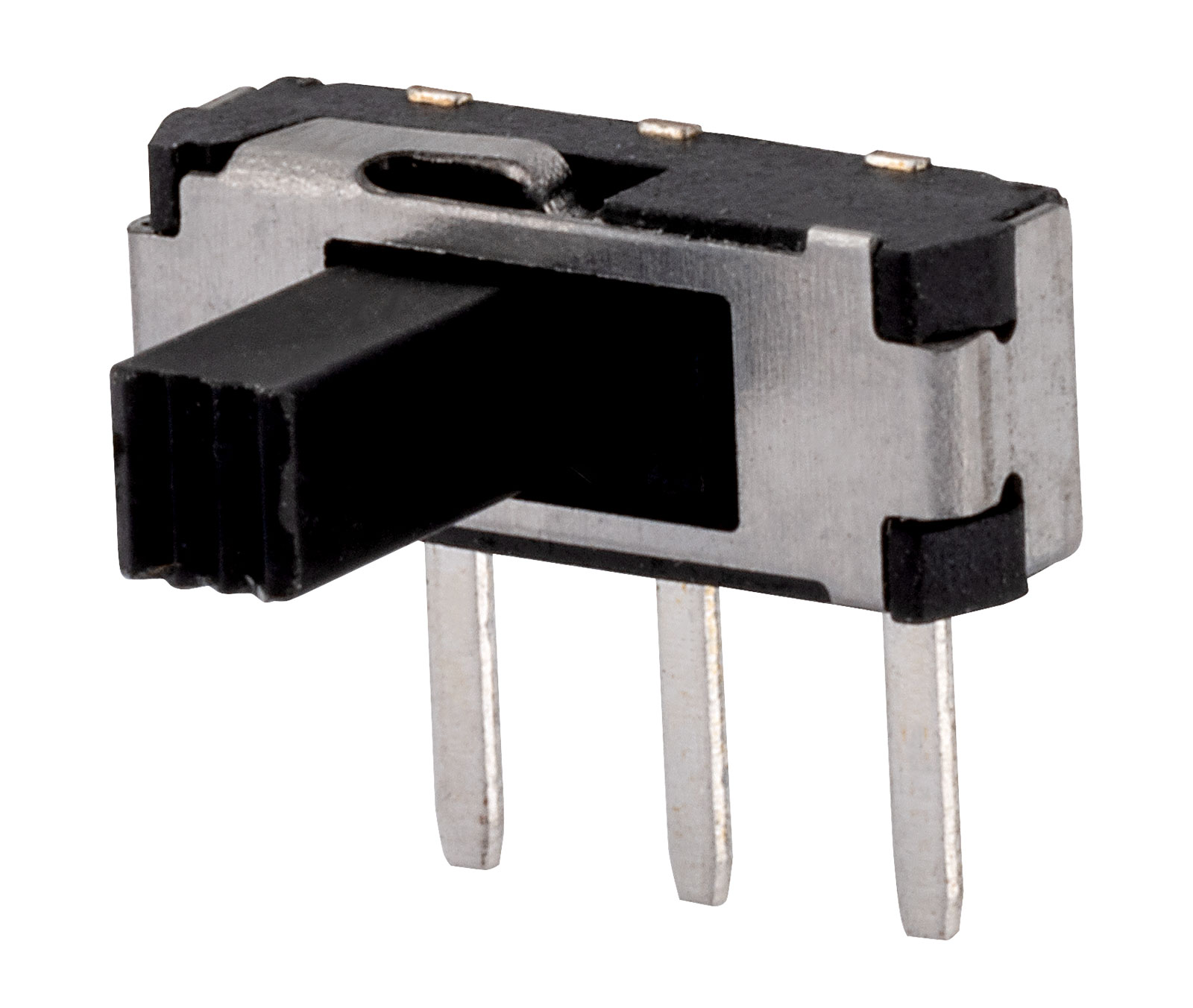

Sary 4. SPDT Slide Switch

Ny solon-tsavily SPDT (Single Pole Double Throw) dia switch izay mampifandray ny terminal fampidirana iray amin'ny iray amin'ireo terminal roa mety hivoaka.Izy io dia misy fifandraisana tokana mihetsika izay afaka mitsambikina eo anelanelan'ny teboka roa samy hafa.Rehefa mihetsika amin'ny toerana iray ny slider, dia mifandray amin'ny terminal output voalohany ny terminal input.Rehefa mifindra any amin'ny ilany hafa ny slider dia miova amin'ny terminal output faharoa ny fifandraisana.Ity hetsika fanodinkodinana ity dia ahafahan'ny làlam-pandaminana tokana afindra eo anelanelan'ny lalana elektrika roa samy hafa.Ny endrika aseho eo amin'ny sary dia mampiseho ny fomba hanovan'ny actuator sliding ny fifandraisana eo amin'ny terminal rehefa mihetsika izy.Noho io fandaharana fifandimbiasana tsotra io, dia matetika ampiasaina amin'ny fifantenana famantarana na faritra fototra ny switch slide SPDT.

SPST Slide Switch

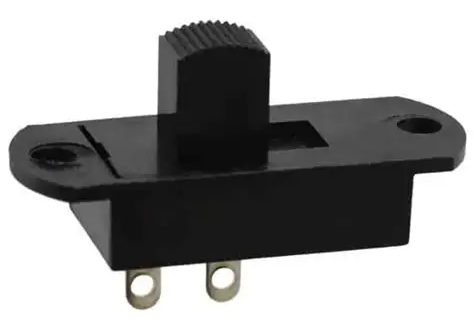

Sary 5. SPST Slide Switch

Ny solon-tsavily SPST (Single Pole Single Throw) dia ny karazana sliding tsotra indrindra ampiasaina hifehezana faritra elektrika tokana.Izy io dia manana terminal fampidirana iray ary terminal iray mivoaka izay na mifandray na tapaka amin'ny hetsika sliding.Rehefa afindra amin'ny toerana ON ny slider, dia mampifandray ireo terminal roa miaraka ny fifandraisana anatiny.Rehefa mifindra mankany amin'ny toerana OFF ny slider, dia misaraka ny fifandraisana ary tapaka ny lalana elektrika.Ity mekanika tsotra ity dia miasa toy ny fanaraha-maso ON / OFF fototra ho an'ny herinaratra elektrika.Ny rafitra aseho amin'ny sary dia mampiseho ny fomba fifindran'ny slider eo anelanelan'ny toerana roa mba hifehezana ny fifandraisana.Noho ny fahatsorany, ny SPST slide switch dia ampiasaina betsaka amin'ny fampandehanana herinaratra mivantana.

DPST Slide Switch

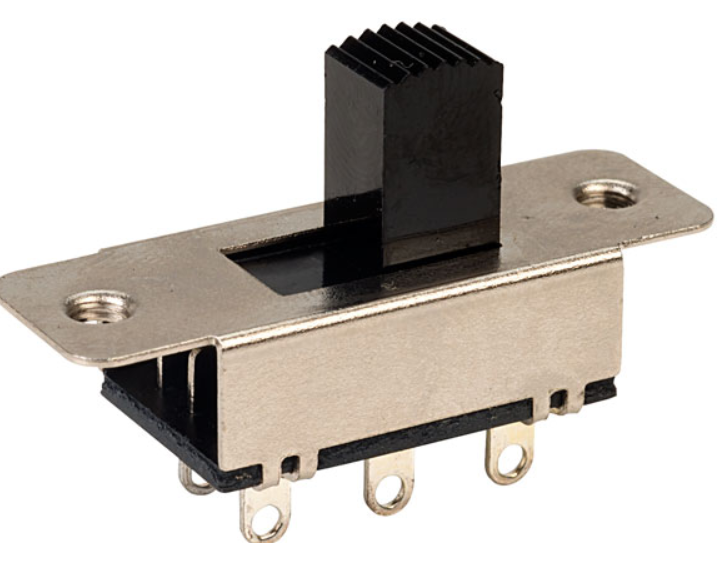

Sary 6. DPST Slide Switch

Ny DPST (Double Pole Single Throw) switch dia natao hifehezana ireo faritra tsy miankina roa miaraka amin'ny fampiasana hetsika mitongilana tokana.Izy io dia misy làlam-pamindrana anatiny roa misaraka izay miara-mihetsika rehefa mandeha ny slider.Rehefa voatosika amin'ny toeran'ny ON ny slider, dia mifamatotra miaraka ny faritra roa.Rehefa afindra any amin'ny toerana OFF izy dia misokatra miaraka amin'ny fotoana iray ny fifandraisana roa.Ity famolavolana ity dia ahafahan'ny tsipika elektrika roa mifamadika miaraka amin'ny fifehezana manual tokana.Ny fanamafisam-peo aseho eo amin'ny sary dia maneho ny fiantraikan'ny fihetsehan'ny sliding iray amin'ny lalan'ny fifindrana anatiny roa.DPST slide switch dia matetika ampiasaina rehefa faritra roa tsy maintsy fehezina miaraka amin'ny synchronized fomba.

DPDT Slide Switch

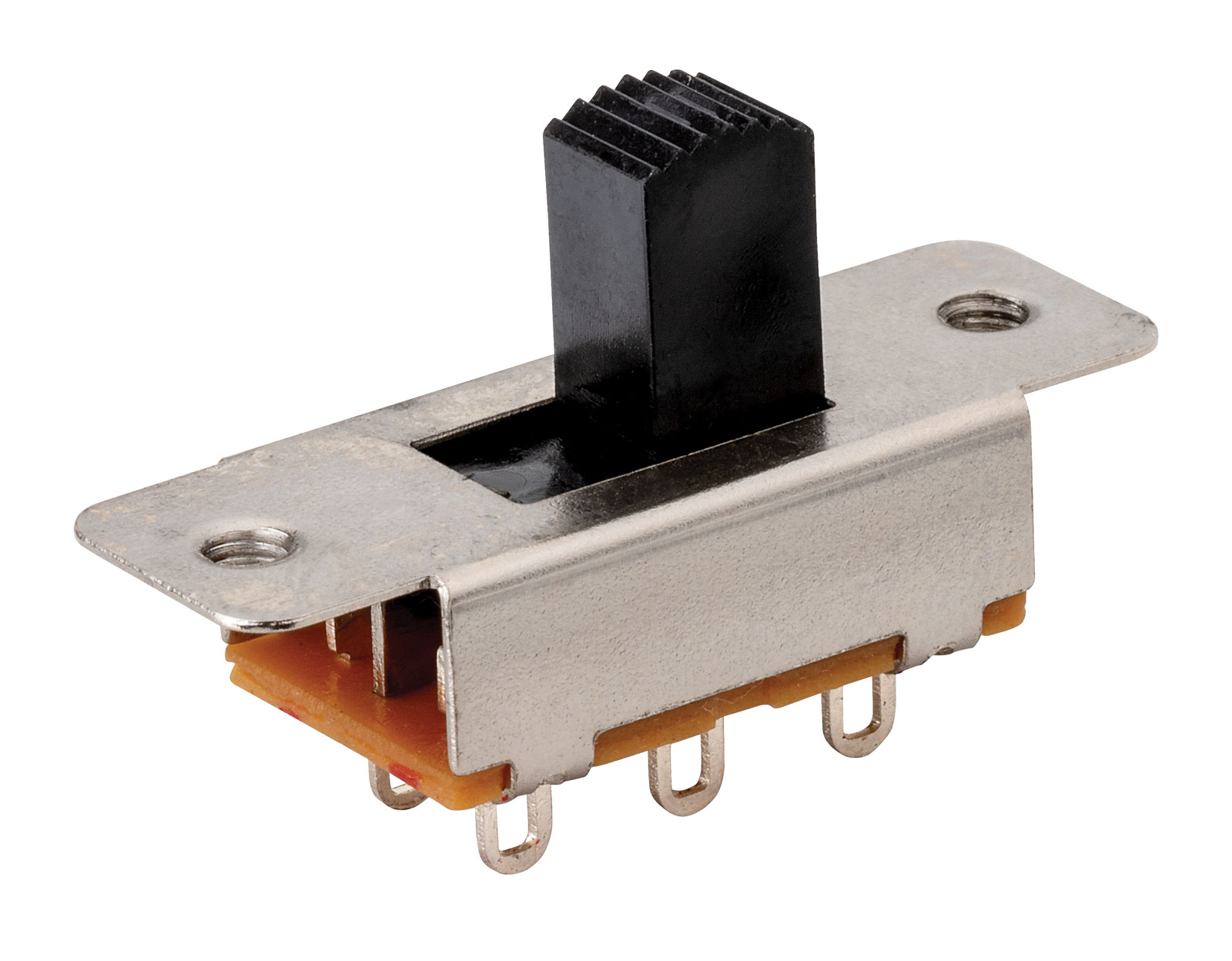

Sary 7. DPDT Slide Switch

Ny DPDT (Double Pole Double Throw) switch dia fitaovana fampitaovana izay afaka mifehy faritra roa misaraka ary mifamadika ny tsirairay eo anelanelan'ny lalana roa samihafa.Ahitana andry roa izy io, ary misy teboka roa mety hifandraisana.Rehefa mihetsika ny slider, dia manova ny toeran'ny fifandraisany amin'ny fotoana iray ny faritra roa.Izany dia mamela ny faritra tsirairay hifandimby eo amin'ny lalana terminal roa samy hafa arakaraka ny toerana misy ny slider.Ny firafitry ny fanodinkodinana aseho amin'ny sary dia mampiseho ny fomba nandaminana ny terminal maro mba hanohanana an'io asa fanodinkodinana roa io.Noho io fahaiza-manao io, ny switch DPDT slide dia manome fanaraha-maso mora vidy ho an'ny faritra izay mitaky fanovana fifandraisana roa miaraka.

Famaritana elektrika amin'ny Switches Slide

Paramètre	Famaritana
Voltage naoty	12 V - 50 V DC naoty mahazatra ho an'ny switch PCB slide kely
Rating amin'izao fotoana izao	0.3 A - 3 A arakaraka ny haben'ny switch sy ny famolavolana fifandraisana
Contact Resistance	≤ 20 mΩ mahazatra rehefa mihidy ny fifandraisana
Insulation Resistance	≥ 100 MΩ amin'ny 500 V DC
Hery dielectric	500 V - 1000 V AC mandritra ny 1 minitra eo anelanelan'ny terminal
Temperature miasa	−20°C hatramin’ny +85°C isan-karazany miasa
Fiainana mekanika	10,000 - 50,000 tsingerina mifamadika
Fiainana elektrika	5,000 - 10,000 tsingerina mifamadika eo ambany enta-mavesatra
Karazana terminal	PCB amin'ny alalan'ny-hole tsimatra na solder lug terminal
Fitaovana mifandray	Varahina vita amin'ny volafotsy vita amin'ny varahina na fifandraisana varahina
Contact Rating	0.3 A amin'ny 50 V DC na 3 A amin'ny 12 V DC (marika mahazatra)
Hery mifamadika	100 gf - 300 gf hery mihetsika slider
Dia lavitra	2 mm - 4 mm ny hetsika slider eo anelanelan'ny toerana
Fitaovana insulation	Thermoplastique hafanana avo (UL94 V-0 naoty)
Elanelanelan'ny terminal	2.54mm - 5.08mm standard PCB pitch

Tombontsoa sy fetran'ny Slide Switches

Ny switch switch dia ampiasaina amin'ny faritra elektronika satria tsotra, mora ary mora ampiasaina, saingy misy fetrany ihany koa.

Ny tombony amin'ny Slide Switches

• Ny fanaraha-maso tsotra amin'ny tanana dia mahatonga ny switch slide ho mora miasa amin'ny fitaovana elektronika maro.

• Ny haben'ny compact dia mamela azy ireo hifanaraka mora amin'ny boards kely sy fitaovana azo entina.

• Ny vidin'ny famokarana ambany dia mahatonga azy ireo ho ara-toekarena ho an'ny vokatra elektronika lehibe.

• Ny toeran'ny ON/OFF mazava dia manome ny toeran'ny fanovana.

• Ny rafitra mekanika azo ianteherana dia miantoka ny fahombiazan'ny fifandimbiasana amin'ny faritra fototra.

• Fametrahana mora amin'ny solaitrabe vita pirinty amin'ny alàlan'ny terminal solder mahazatra.

Famerana ny Slide Switches

• Mety ho rovitra ny fifandraisana ara-mekanika aorian'ny fihodinana maro.

• Ny hafainganam-pandeha voafetra raha oharina amin'ny switch elektronika na solid-state.

• Ny habe kely dia mety hanasarotra ny fandidiana tanana amin'ny endrika sasany.

• Tsy mety amin'ny fampandehanana fampidinana mahery vaika na avo lenta.

• Ny fipoiran'ny vovoka na ny hamandoana dia mety hisy fiantraikany amin'ny fahamendrehana maharitra.

Fampiharana ny Slide Switches

1. Consumer Electronics

Ny switch switch dia matetika ampiasaina amin'ny fitaovana elektronika mpanjifa kely toy ny radio, mpandahateny ary gadget elektronika.Izy ireo dia mamela ny fanaraha-maso ny herin'ny tanana na ny fiasa fototra miaraka amin'ny hetsika sliding tsotra.Ny habeny kely dia mahatonga azy ireo ho tonga lafatra ho an'ny fitaovana manana habaka anatiny voafetra.

2. Fitaovana elektronika azo entina

Maro amin'ireo fitaovana azo entina no mampiasa solon-tsavily ho an'ny fanaraha-maso ny herinaratra na ny fifantenana ny maody.Ohatra amin'izany ny fitaovana elektrônika tànana, ny maody mandeha amin'ny bateria, ary ny fitaovana fifandraisana kely.Ny switch dia manome toerana ara-batana mazava izay manondro raha ON na OFF ilay fitaovana.

3. Kilalao elektronika

Ny switch dia ampiasaina betsaka amin'ny kilalao mandeha amin'ny bateria mba hifehezana ny hery na hampavitrika ny fiasan'ny feo sy ny jiro.Izy ireo dia manolotra vahaolana tsotra sy maharitra azo ampiasaina amin'ny fampiasana manual.Mifanaraka tsara amin'ny trano kely kilalao koa ny habeny kely.

4. Panel fanaraha-maso

Ny tontonana fanaraha-maso indostrialy na elektronika indraindray dia misy solon-tsavily hisafidianana ny fomba fiasa na ahafahana miasa sasany.Ny switch dia manome fomba mazava sy mivantana hanovana ny toe-javatra.Ny fampandehanana mivantana azy dia manamora ny fanaraha-maso ny fitaovana.

5. DIY Electronics sy Prototyping

Matetika ampiasaina amin'ny tetikasa elektronika, tabilao prototyping, ary kitapom-pampandrosoana ny switch switch.Izy ireo dia mamela ny fanaraha-maso ny fanjakana amin'ny tanana mandritra ny fitsapana sy ny fanandramana.Ny firafiny tsotra dia mahatonga azy ireo ho mora ampidirina amin'ny endrika elektronika mahazatra.

6. Circuits Selection Battery

Ny rafitra elektrônika sasany dia mampiasa solon-tsavily mba hampifandraisana na hanapaka ny loharanon'ny bateria ao anatin'ny faritra iray.Izany dia ahafahana mitantana ny loharanon-kery amin'ny fitaovana elektronika kely.Ny hetsika sliding dia manome fomba tsotra hifehezana ny fifandraisana eo amin'ny tariby herinaratra.

Slide Switch vs Toggle Switch vs Paddle Switch

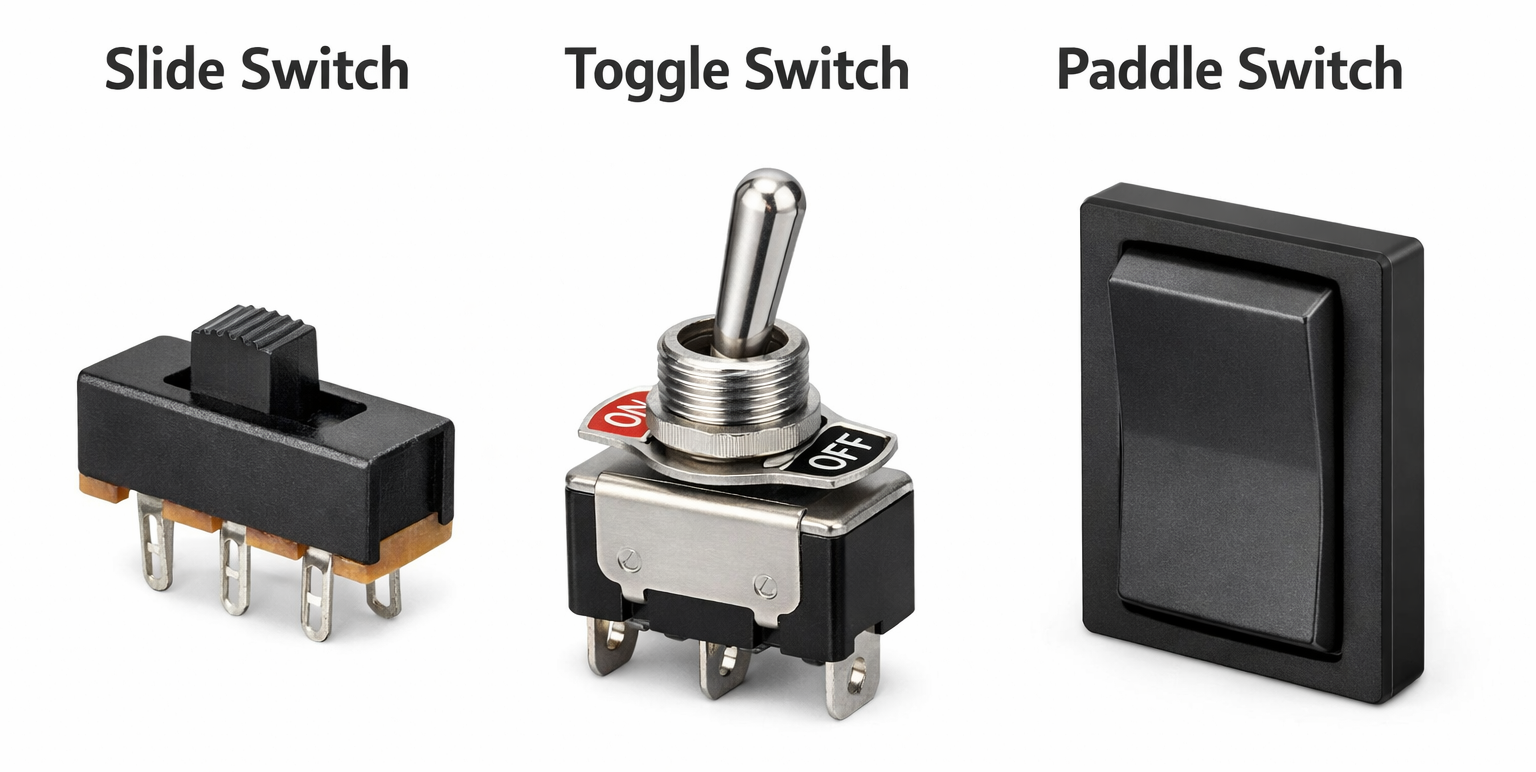

Sary 8. Slide Switch vs Toggle Switch vs Paddle Switch

Feature	Slide Switch	Toggle Switch	Paddle Switch
Fomba fiasa	Fihetseham-pihetsiketsehana	Hetsika mivadika lever	Fanindriana velarana fisaka
Fifandraisana amin'ny mpampiasa	Midira miankavia na miankavanana	Atsipazo miakatra na midina ny lever	Tosika ny fivoy
Famolavolana mekanika	Sliding linear compact	Actuator mifototra amin'ny lever	Actuator fisaka lehibe
Mounting Style	PCB na tontonana mount	Fametrahana takelaka	Fametrahana rindrina na tontonana
Habe	Kely sy mirindra	Habe antonony	Famolavolana lehibe kokoa
Famantarana ny toerana hita maso	Hazavao ny toerana misy slider	Ny fitarihana lever dia manondro ny fanjakana	Ny toeran'ny paddle dia manondro fanjakana
Fanaraha-maso mahazatra	Fanaraha-maso circuit tsotra	Circuit switching fanaraha-maso	Fanaraha-maso herinaratra ho an'ny jiro
Mora ny miasa	Fihetsiketsehana tsotra	Mitaky fanodinkodinana lever	Fampandehanan-gazety mora
Fametrahana	Matetika soldered amin'ny PCB	Apetaka amin'ny lavaka tontonana	Apetraka amin'ny takelaka rindrina
Fampidirana fitaovana	Ampiasaina ao anaty fitaovana elektronika	Ampiasaina amin'ny tontonana fitaovana	Ampiasaina amin'ny rafitra fanaraha-maso ny efitrano
Control Precision	Mety amin'ny faritra kely	Mety amin'ny faritra samihafa	Natao ho an'ny fanaraha-maso ny efitrano manual
Faharetana	Fiainana mekanika antonony	Amin'ny ankapobeny matanjaka mekanika fiainana	Natao ho an'ny fampiasana tanana matetika
Fomba famadihana	Linear switching hetsika	Hetsika fanodinkodinana	Fanodinana mifototra amin'ny fanaovan-gazety
Tontolo iainana mahazatra	Elektronika sy fitaovana kely	Fitaovana indostrialy na fitaovana	Fanaraha-maso ny trano fonenana na trano
Visual Design	Minimaly sy mirindra	Mekanika sy sarona	Modern sy fisaka ambonin'ny

Ahoana ny fisafidianana ny Slide Switch tsara?

1. Farito ny salan'isa elektrika

Ny dingana voalohany dia ny manamarina ny voltase ilaina sy ny haavon'izao fotoana izao amin'ny circuit izay hampiasana ny switch.Tsy maintsy manana naoty elektrônika manohana ireo soatoavina ireo ny switch slide voafantina.Ny fisafidianana switch misy naoty mety dia manampy amin'ny fisorohana ny hafanana be loatra ary miantoka ny fiasan'ny circuit stable.

2. Safidio ny karazana fametrahana mety

Slide switch dia misy amin'ny fomba fametrahana samihafa toy ny fametrahana PCB na fametrahana tontonana.Ny karazana fametahana dia tokony hifanaraka amin'ny endrika mekanika amin'ny fitaovana na board circuit.Ny fametahana araka ny tokony ho izy dia miantoka fa ny switch dia mifanaraka tsara ary miasa azo antoka mandritra ny fandidiana.

3. Diniho ny haben'ny Switch sy ny refy

Ny habe ara-batana amin'ny fametahana slide dia tsy maintsy mifanaraka amin'ny toerana misy ao amin'ilay fitaovana.Tokony hojerenao ny haben'ny switch, ny elanelan'ny terminal ary ny halaviran'ny dia.Ny switch mirefy araka ny tokony ho izy dia miantoka ny fametrahana milamina sy milamina.

4. Hamarino ny isan'ny tsato-kazo sy ny fanariana ilaina

Ny fanamafisam-peo samihafa dia manome safidy fifandraisana samihafa ho an'ny faritra elektrika.Tokony hifanaraka amin'ny asan'ny fanaraha-maso ny faritra nokasaina ny andry sy ny fanariana.Ny fisafidianana ny fanefena marina dia miantoka fa ny switch dia manatanteraka ny asa famadihana tiana.

5. Tombanana ny faharetana sy ny fiainana ara-mekanika

Ny naotin'ny fiainana mekanika dia manondro ny isan'ny tsingerin'ny famadihana azon'ny switch slide alohan'ny hanaovana azy.Ireo fitaovana izay mitaky famadihana matetika dia tokony hampiasa switch natao ho an'ny fiainana mekanika lava kokoa.Izany dia manampy amin'ny fitazonana ny fampisehoana azo itokisana mandritra ny fampiasana maharitra.

6. Diniho ny toetry ny tontolo iainana

Ny anton'ny tontolo iainana toy ny hafanana, ny hamandoana ary ny vovoka dia mety hisy fiantraikany amin'ny fiasan'ny switch.Ny fisafidianana switch natao ho an'ny tontolo iasana antenaina dia manatsara ny fahatokisana maharitra.Tena ilaina izany ho an'ny fitaovana ampiasaina amin'ny toe-javatra henjana na ivelany.

Fehiny

Ny switch switch dia fitaovana tsotra sy azo itokisana ampiasaina hifehezana ny faritra elektrika miaraka amin'ny hetsika sliding.Ny habeny kely, ny vidiny mora ary ny fampandehanana mora dia mahatonga azy ireo ho fahita amin'ny fitaovana elektronika sy boards maro.Ny fahatakarana ny ampahany amin'izy ireo, ny fitsipi-piasany, ny karazana ary ny famaritana dia manampy amin'ny fisafidianana ny switch mety ho an'ny circuit.Miantoka ny fanaraha-maso ny faritra azo antoka sy mahomby ny fifantenana ny switch sliding marina mifototra amin'ny naoty elektrika, ny habeny ary ny fanamafisam-peo.
