Ny fototry ny rgmii

Ny fampihenana ny fampahalalam-baovao Gigabit mahaleo tena (RGMii) dia fanavaozana lehibe amin'ny tambajotra teknolojia, manolotra fahombiazana sy fahatokisana sy fahatokisana.Fanitarana ny fahaizan'ny media mahaleo tena ny fampahalalam-baovao (Mii), ny rgmii dia manohana ny hafainganam-pandeha hatramin'ny 1000 Mbps raha manaraka ny fenitra Ethernet.Ny famolavolana azy dia mihena ny fanisana pinisa manomboka amin'ny 25 ka hatramin'ny 14, ny fanatsarana ny filaharana fizarazarana sy ny vidiny, izay mahatonga azy io ho tsara amin'ny fampiharana, avo lenta.Ity lahatsoratra ity dia mandinika ny fitsipiky ny fototry ny RGMII sy ny andraikiny amin'ny fanakanana ny fifehezana ny fidirana amin'ny haino aman-jery sy ny sosona (phy), hanamafisana ny tombontsoany (EMI) ary nihatsara ny tsy fivadihan'ny angon-drakitra maoderina-indostria entina.

katalaogy

RGMII Overview

Ny RGMII (mihena ny fampahalalam-baovao momba ny Gigabit) dia manamarika ny fitsidihana an-tsokosoko ao amin'ny tontolon'ny teknolojia tambajotra, izay noforonina voalohany hanatsarana ny fifandraisan'ny Mii (Media Independent Interpace Media) ho an'ny 10/100 Mbps.Mampihena ny hafainganam-pandeha amin'ny 10m, 100m, ary 1000mb / s, mifanandrify amin'ny famantaranandro matetika ny 2,5MHZ, 25Mhz, ary 125Mhz, tsirairay avy.Amin'ny alàlan'ny fanamboarana ny fenitra Eteee Ethete, toy ny deliated ao amin'ny IEEE 802.3-2000, ny rgmii dia tsy ny serasera azo itokisana fotsiny fa mamporisika ny fifandraisana tsy misy fepetra eo amin'ny fitaovana isan-karazany.

Ny lafiny iray miavaka an'i Rgmii dia ny fampihenana ny stratejika ny PIN CHINE hatramin'ny 25 ka hatramin'ny 14, izay mitendry andraikitra mavitrika amin'ny fampihenana ny vidin'ny fizaran-tany sy ny fandaharam-potoanan'ny birao.Io fihenoana io dia mihoatra ny fepetra ara-teknika fotsiny;Manolo-javatra ny fironana ara-indostria midadasika mankany amin'ny endrika sy ny fomba mahomby kokoa.Miaraka amin'ny fantsona kely kokoa, ny fampiharana dia mety ho lasa zatra kokoa, ny ankamaroany amin'ny sehatra voafehy, toy ny fitaovana finday sy fitaovana tambajotra mifandray.

Ankoatr'izay, ny fanakorontanana ny fihenan'ny famolavolana RGMII dia tsy mahomby amin'ny vidiny fotsiny.Ao amin'ny fampiharana, afaka mahita matetika ianao fa ny interface tsara kokoa dia afaka manatsara ny tsy fivadihana sy ny fanelingelenana elektromagnetika (EMI).Ireo singa ireo dia manana lanjany lehibe amin'ny tontolo izay misy famantarana famantarana maro, toy ny ivon-toerana data be dia be na elektronika.Vokatr'izany, ny famihinana an'i Rgmii dia azo heverina ho valin'ny fitakiana mitombo ho an'ny fahombiazana sy ny fahatokisana amin'ny vahaolana amin'ny tambajotra ankehitriny.

Fitsipika momba ny RGMII

Ny RGMII dia manana anjara toerana lehibe amin'ny fanoratana ny fanaraha-maso ny fidirana amin'ny haino aman-jery (Mac) miaraka amin'ny sosona ara-batana (phy), fifandraisana iray izay manasongadina ny angon-drakitra miadana amin'ny tontolo iainana.Ity fifaneraserana ity dia tsy ara-teknika fotsiny;Izy io dia ny fiainana izay miantoka ny fanentanana dia mihetsika am-peo, mamerina ny fanirianao hifandray sy hazavao.

fitaovana fandefasam-peo

• GTX_Clk: MHZ ao amin'ny 125 MHz, ity mari-pamantaran'ny fifindran'ny Gigabit ity ho toy ny fandaharam-potoana maharitra ho an'ny fifindran'ny angon-drakitra, mitovy amin'ny fo iray izay mamadika ny fizotry ny fampahalalana.

• TXD [30]: Ity tsipika ity dia manolo ny tena angon-drakitra izay alefa, singa lehibe iray izay miaro ny tsy fivadihana sy ny fitandremana ny fampahalalana nampitaina.

• TX_CTL: Ity famantarana ity dia manamboatra ny fanaraha-maso ny fizotry ny fifindrana, miantoka fa alefa amin'ny fomba mirindra sy milamina ny angon-drakitra.

Amin'ny hafainganam-pandehan'ny Gigabit, ny GTX_CLK dia omena amin'ny phy, manisa ny txd, txen ary txer.Ity fampifangaroana ity dia ilaina amin'ny fitandroana ny tsy fivadihana data, indrindra fa ny fifindrana amin'ny fifindrana.Mifanohitra amin'izany, amin'ny hafainganam-pandeha ambany amin'ny 10/100 Mbps, ny Phy dia miteraka ny famantarana TXCLK, miaraka amin'ny famantarana hafa manalavitra azy, miasa amin'ny 25 MHz mandritra ny 100m sy 2m.Ity fahaiza-manao amin'ny fitantanana famantaranandro ity dia manamafy ny filàna adaptability amin'ny protocols serasera, toy ny fomba hitenenantsika fifandraisana ara-tsosialy samihafa.

Receiver

• rx_clk: ny mari-pamantarana raisina, avy amin'ny angon-drakitra miditra, dia miasa tsy miankina amin'ny GTX_CLK, manamora ny fandraisana ny data.

• rxd [30]: Ity andalana ity dia midika fa ny angon-drakitra voaray, izay tsy maintsy zahana amin'ny fomba fiasa mba hampitomboana ny fifandraisana mahomby.

• rx_ctl: Ity dia mifehy ny fanaraha-maso ny fizotran'ny fandraisana fandraisana, milalao anjara toerana lehibe amin'ny fomba fitantanana ny angon-drakitra rehefa tonga.

• Col: Ity famantarana ity dia mamaritra ny fifandonana, fiasa mavitrika ao amin'ny maody antsasaky ny duplex izay manampy ny fihenan'ny data mandritra ny fandefasana data.

• CRS: Ity dia manara-maso ny famantarana ny mpitatitra, manome valiny mampidi-doza momba ny satan'ny fantsom-pifandraisana.

Fanamafisana ny fitantanana

• MDC: Ny famantaran'ny fitantanana fitantanana dia fototra amin'ny asa fitantanana ny fitantanana ao anaty fitaovana tambajotra.

• MDIO: Ity dia toy ny fampidirana angon-drakitra / famoahana azy, izay manome fifandraisana eo amin'ny sampana Mac sy ny fitantanana.

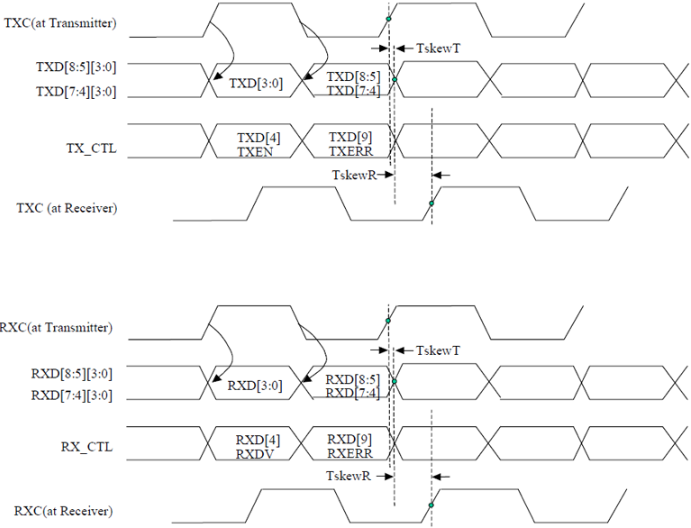

Raha ampitahaina amin'ny GMII, rgmii dia namakivaky ny isan'ny tsipika data ao amin'ny TXD sy RXD, mampihena azy ireo amin'ny fitambaran'ny 8. Io fihenam-bidy ao amin'ny PIN io hatramin'ny 12 ao amin'ny RGII ka hatramin'ny 12 ao amin'ny RGMII ka hatramin'ny 12 ao amin'ny RGMII dia hanamora ny famolavolana sy ny vidiny.Ny fampihenana ny fanisana PIN dia mamela ny habe maty kely ho an'ny Mac / alao ny asics, amin'ny farany mankany amin'ny fandaniana amin'ny famokarana ambany kokoa.Na izany aza, ny fanondroana an'i RGMII dia mila ny fanatanterahana ny fahatarana ny fotoana tokony handraisany sy ny fampitana famantarana, izay manasongadina ny toetra matotra amin'ny injeniera mialoha amin'ny birao birao, izay mitaky ny halavam-potoana voafaritra tsara.Matetika, ireo trace ireo dia voalamina ao anaty laminasa spiral, izay mipetraka eo ho eo amin'ny santimetatra misy santimetatra eo amin'ny sakeliny birao isaky ny lalana.
