Ny torolàlana feno amin'ny mpamily fampisehoana dizitaly 74ls47

Ny decoder / mpamily 74LS47 dia singa mahomby sy mahomby izay manova ny fampidirana BCD ao anaty endrika fampisehoana 7-fizarana, ka mahatonga azy ho tsara ho an'ny famaranana nomerika.Ity lahatsoratra ity dia manarona ny endriny, ny fanitsiana, fampiharana, ary ny antsipiriany momba ny fanalahidy hanampiana anao hahatakatra ny fomba fiasan'izy ireo sy ny toerana hampiasana azy.

katalaogy

Ny fijerena ny decoder / mpamily 74ls47

ny 74ls47 Decoder / mpamily dia natao ho an'ny fangatahana izay ilaina ny fanjifana herinaratra ambany sy ny fikarakarana ny famantarana ara-dalàna.Ity singa ity dia miasa amin'ny alàlan'ny fampidirana fehezan-dalàna binary (BCD) ary mamadika azy ho endrika iray izay afaka mifehy ny fampisehoana misy fizarana 7, izay mahazatra amin'ny famaranana nomerika.Raha ao anatiny, dia mampifangaro singa lojika maro toa ny vavahady manda ary vavahady sy oververt ary ny vavahadiny hanatanterahana io decoding io.Ireo singa ireo dia miara-miasa mba hahazoana antoka fa ny fizarana marina amin'ny fampisehoana dia averina miorina amin'ny fidirana BCD, ary mamela ny isa ho hita mazava tsara ny fampisehoana.Ankoatr'izay, ny fitaovana dia manome ny zorony ambany sy avo lenta, izay mamela azy hitantana ireo karazana marika samihafa.Ity fahaiza-manao sy fanamainana ny fampiasana ity dia ny safidy 74ls47 ho safidy azo ampiharina amin'ny rafitra fampisehoana digital izay takiana ny decoding BCD-to-segoding.

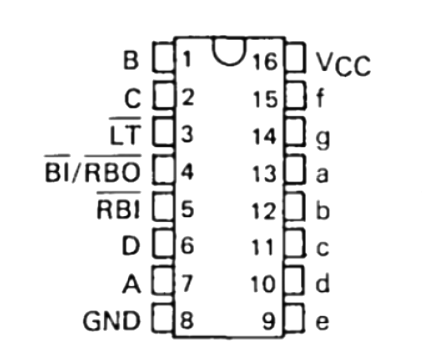

Ny fanitsiana PIN amin'ny 74lS47

Modely CAD amin'ny antsipiriany ho an'ny 74ls47

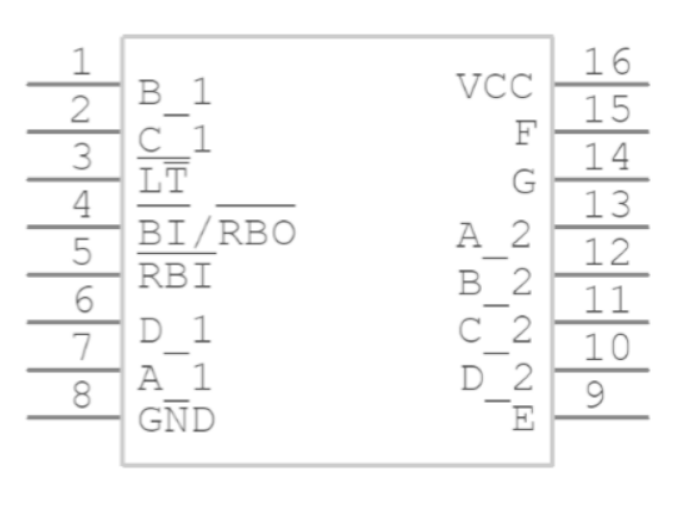

marika famantarana

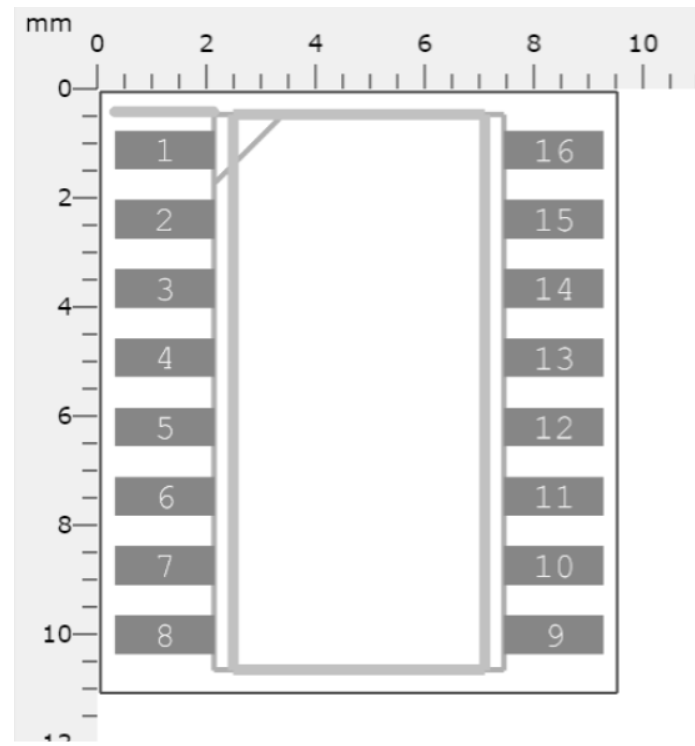

Phootperint

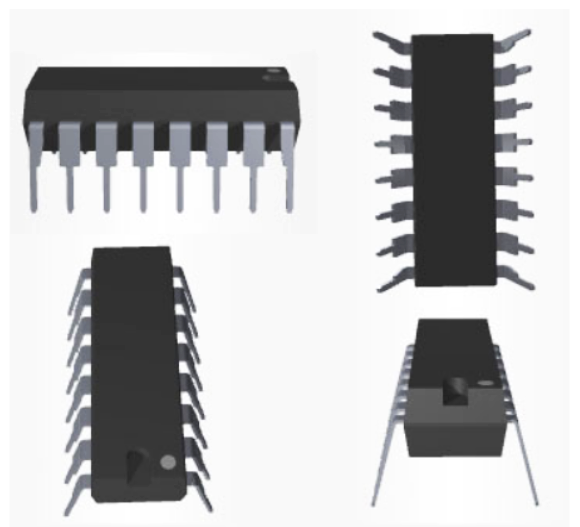

Modely 3D

Endri-javatra manan-danja amin'ny 74ls47

Fomba: Decoder sy Demultiplexer

Ny 74lS47 dia mihetsika ho toy ny decoder sy demultiplexer.Ity andraikiny roa ity dia ahafahana mamolavola ny fampidirana bined-coded (BCD) sy ny marika mivantana amin'ny fantsom-bokatra samihafa, miantoka fa ny fizarana fampisehoana dia aseho amin'ny alàlan'ny soatoavina.Ny Decoder dia maninim-panafody manova ny angon-drakitra isa ho an'ny fampisehoana nomerika vonjimaika.

Fianakaviana Teknolojia: LS

Ny 74lS47 dia ao amin'ny LS (Lener Power Power Powerch) Fianakaviana Technology.Ity famolavolana ity dia manome fampisehoana mahomby amin'ny fihenan'ny herinaratra mampihena ny herinaratra, azo itokisana ny fampiharana nomerika isan-karazany, indrindra rehefa ny fahombiazan'ny herinaratra dia laharam-pahamehana.

VCC Range: farafahakeliny 4.75v hatramin'ny farany 5.25V

Ity fitaovana ity dia miasa ao anatin'ny range VCC maharitra hatramin'ny 4.75v ka hatramin'ny 5.25v, ka ampifanarahana amin'ny ankamaroan'ny famatsiana herinaratra mahazatra.Miaraka amin'ity karazany ity dia afaka mihazona fampisehoana tsy miova amin'ny haavon'ny herinaratra samihafa izy io, manome fahafaham-baraka amin'ny fanamboarana fizahan-tany maro.

Fandidiana tokana

Ny 74lS47 dia manana fantsona iray, mamela azy io hamela ny fampidirana BCD tokana ao anaty vokatra 7-fizarana.Ity famolavolana fantsona tokana ity dia manakana ny fandidiana tsotra ary mety tsara amin'ny fampiharana izay mitaky mivantana, natokana ho an'ny BCD-7-seging.

Voltage anarana: 5V

Miasa amin'ny volavolan-dalàna 5V, ny 74lS47 dia mifanaraka amin'ny volavolan-dalàna mahazatra ampiasaina amin'ny rafitra elektronika maro.Ity fifanarahana ity dia mahatonga ny fampidirana amin'ny singa hafa amin'ny faritra iray, manolotra fandidiana malefaka tsy misy fepetra takiana.

Fandresen-dahatra farany: 35 mhz

Ny 74lS47 dia afaka miatrika fatra hatramin'ny 35 MHz, ahafahana miasa amin'ny fampiharana izay ilaina ny fanodinana data haingana.Ity fanohanana avo lenta ity dia midika fa afaka manatanteraka haingana sy hitazona ny fampisehoana mazava sy marina ao amin'ny rafitra dinika.

Fanemorana ny fampielezan-kevitra (TPD) amin'ny volonta mahazatra: avo indrindra 100 NS

Ny fanemorana ny fanalavoana ny 74lS47 dia 100 nanoseconds amin'ny volavolan-tena ara-dalàna, izay fotoana izay anaovana famantarana fampidirana hamokatra fanovana vokatra.Ity fahatarana fohy ity dia miantoka fa ny fitaovana dia manome fanavaozana ara-potoana sy marina amin'ny fizarana fampisehoana.

Fikomiana: 4: 7

Ny fanitsiana 4: 7 dia mamela ny 74lS47 hanova ny angon-drakitra BCD 4-bit ao anaty famoahana fampisehoana 7-fizarana.Ity fanamboarana ity dia mety ho an'ny fampiharana izay mila fanovana BCD-to-aseho mora indrindra, manohana isa hatramin'ny 0 ka hatramin'ny 9.

Karazana output: Open-Collector

Ny karazana famoahana Open-Collector amin'ny 74lS47 dia midika fa afaka milentika ny ankehitriny fa tsy loharanon'ny azy.Ity fanamboarana ity dia ilaina amin'ny tranga izay irinao ny vokatra marobe mba hifandraisana miaraka na rehefa mifehy entana avo ankehitriny.Manome safidy mora azo amin'ny fitantanana ireo fepetra takiana isan-karazany.

Fototry ny famoahana ambany ambany ambany (iol): 3.2 MA

Miaraka amin'ny fivoaran'ny ambaratonga ambany indrindra amin'ny 3.2 MA, ny 74lS47 dia afaka mitondra fitrandrahana fampisehoana tsy misy herinaratra be loatra.Ity fifandanjana ara-bendrana amin'izao fotoana izao eo amin'ny hery famokarana sy ny fahombiazan'ny angovo ampy, mety amin'ny fampisehoana sy ny tondrozy.

Fototry ny famoahana avo lenta avo lenta (ioh): -0.05 ma

Ny famoahana avo lenta, izay misy ny -0.05 MA, miantoka ny asa maharitra ary manamaivana ny fampiasana ny herinaratra rehefa tsy mitondra fiara ny fitaovana.Ity endri-javatra ity dia manampy amin'ny fiarovana ny fahefana, indrindra amin'ny fananganana herinaratra ambany izay ilaina ny fahombiazana.

Rating: katalaogy

Ny 74lS47 dia voasokajy eo ambany fitantaran'ny katalog standard, izay midika hoe ampahany amin'ny tanjona ankapobeny izay azo ampiasaina sy ampiasaina amin'ny fampiharana fampisehoana BCD-hatramin'ny 7-fizarana 7-fizarana 7-fizarana 7-fizarana 7-fizarana 7-fizarana 7-fizarana 7-fizarana 7-fizarana 7-fizarana 7-fizarana 7-fizarana 7-fizarana 7-fizarana 7-fizarana 7-seg.Ity isa ity dia taratry ny fahatokisan-tena voaporofo sy ny fampiharana be dia be.

Fomba fiasan'ny 74ls47

fikirana	Sn54ls47	Sn74ls47	Unit
Famatsiana volteage, VCC	Min: 4.5 / Max: 5 - 5.5	Nom: 4.75 - 5 / Max: 5.25	V
Voltage Off-State-fanjakana, VQ (Off)	a thru g: 15	a thru g: 15	V
On-State Output ankehitriny, io (ON)	a thru g: 12	a thru g: 24	MA
Ny famoahana avo lenta, iqh	B1 / RBO: - 50	B1 / RBO: - 50	MA
Ny famoahana ambany ambany, iq	51 / rbo: 1 - 6	51 / rbo: 3.2	MA
Fandefasana hafanana maimaimpoana, Ta	Min: -55 / Max: 125	Min: 0 / max: 70	Min: 0

Singa mitovy amin'ny 74ls47

Laharana ampahany	Description	mpanamboatra
AM27S23AJCB Memory	OTP Rom, 256x8, 30ns, bipolar, pqcc20, plastika, lcc-20	AMD
AM27S23JCB Memory	OTP Rom, 256x8, 45ns, Bipolar, pqcc20, plastika, lcc-20	AMD
N82ls135 Memory	OTP Rom, 256x8, 100ns, ttl, pqcc20	Philips Semiconductors
Membere N82S135a	OTP Rom, 256x8, 45ns, Bipolar, pqcc20	Yageo Corporation
63s281nl Memory	OTP Rom, 256x8, 45ns, CMOS, PQCC20	Monolithic fahatsiarovana
63s281an fahatsiarovana	OTP Rom, 256x8, 28ns, bipolar, pqcc28, plastika, lcc-28	Rochester Electronics LLC
63s280nlxxx	OTP Rom, 256x8, 45ns, CMOS, PQCC20	Monolithic fahatsiarovana
63s281nlxxxes	OTP Rom, 256x8, 45ns, CMOS, PQCC20	Monolithic fahatsiarovana
DM74LS47V1 Memory	256x8 Otprom, 60ns, pqcc20, plastika, lcc-20	Fitaovana Texas
53S281Ant Memory	OTP Rom, 256x8, 40ns, Bipolar, pqcc28, plastika, lcc-28	AMD

Famaritana ara-teknika amin'ny 74ls47

Famaritana ara-teknika, toetra, endrika, tarehimarika ary ampahany azo ampitahaina amin'ny elektronika Rochester, LLC Sn74ls47n.

Type	fikirana
Typeing Type	Amin'ny alàlan'ny lavaka
Fonosana / tranga	16-DIP (0.300, 7.62mm)
Tendrombohitra	tsy misy
Mari-pana	0 ° C ~ 70 ° C
Packaging	Tube
Kaody Jesd-609	F4
Kaody PBFree	ENY
Sata part	lany andro
Moisture Sensitivity Level (MSL)	3 (168 ora)
Isan'ny fiatoana	16
Kaody ECCN	EAR99
Tapitra ny terminal	Nickel palladium volamena
Kaody HTS	8542.39.00.01
Voltage - famatsiana	4.75v ~ 5.25v
Toerana terminal	lafiny roa
Ny fiposahan'ny tampon-dranomasina (° C)	TSY VOASORITRA
Isan'ny fiasa	1
Manome volonta	5V
Terminal Pitch	2.54mm
Fotoana @ peak reflow ny hafanana-max (s)	TSY VOASORITRA
PIN Count	16
Kaody Jesd-30	R-pdip-t16
Toeram-panadinana	Tsy mahafeno fepetra
Solosaina volta-max (vsup)	5.25v
Solosaina volta-min (vsup)	4.75v
fanahafana	Fizarana 7
interface tsara	BCD
Ankehitriny - famatsiana	7ma
Family	Ls
Fandroahana ny polar	mitsongoloka
Type IC logic	Decoder / mpamily fito
Karazana fampisehoana	LED
Fanemorana ny fanemorana (TPD)	100 NS
Fidirana fidirana	Malagasy
NY FAHARETANY	19.175mm
SEATED SEATED (MAX)	4.44mm
sakany	7.62mm
Sata rohs	Tsy rohs

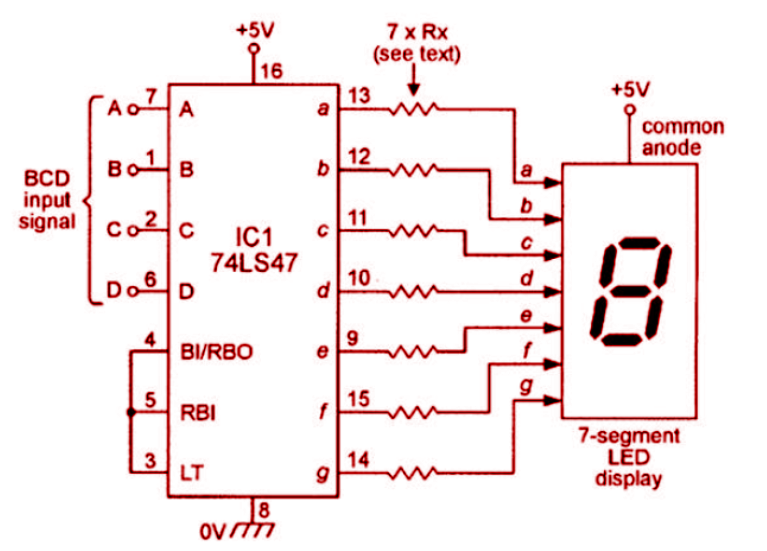

Fampiharana ny ohatra fizarana fizarana 74ls47

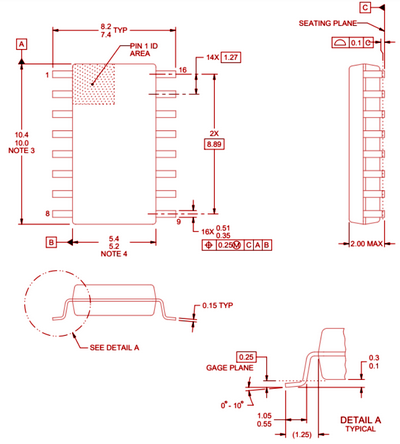

Ny antsipirian'ny fonosana amin'ny 74ls47

Fampahalalana momba ny mpanamboatra ho an'ny 74ls47

Texas Fitaovana (ti) dia orinasa teknolojia fanta-daza malaza ao Dallas, Texas.Ticises manampahaizana amin'ny famolavolana sy ny fanamboarana semiconductors sy ny faribolana mifangaro ho an'ny fampiharana elektronika isan-karazany.Ny vokatra azon'izy ireo dia ampiasain'ny injeniera sy ny mpanao ody elektronika maneran-tany, miaraka amin'ny fifantohana lehibe amin'ny sôkôlà sy ny mpikirakira anatiny.Ireo singa ireo dia manangana ampahany betsaka amin'ny raharaham-barotra ary fantatra fa azo itokisana sy mahomby.TI dia nanitatra ny fahatongavany tamin'ny teknolojia miaraka amin'ny fanodinana hazavana nomerika sy fitaovana mifandraika amin'ny fanabeazana toy ny kajy sy microcontrollers.Mihazona patanty 45 000 maneran-tany maneran-tany amin'ny taona 2016, ny TI dia mampiseho ny fanoloran-tena matanjaka amin'ny fanavaozana sy ny kalitao amin'ny teknolojia semiconductor.Ny 74lS47, toy ny vokatra TI maro, dia taratry ny fanoloran-tena, izay singa azo itokisana amin'ny fampisehoana dizitaly sy lojika.

Fanontaniana matetika matetika [FAQ]

1. Inona ny decoder / mpamily 74LS47?

Ny 74lS47 dia decodtky manan-kery sy mpamily natao mba hampiala ny fampidirana fehezan-dalàna binary (BCD) ao anaty format mifanaraka amin'ny fampisehoana 7-fizarana.Ao anatiny, mampiasa vavahady manda, fampidirana mpitaingin-tsolika ary andiam-bokatra fito sy over mba hanamafisana izany fiovam-po izany.Ity fanitsiana ity dia mamela ny fitaovana hifehy ny marika fampisehoana fampisehoana miaraka amin'ny lemaka ambany sy avo lenta, manampy amin'ny fampisehoana tsara.Ny fivarotam-bokatra anatiny sy ny mpamily entana sy ny mpamily dia miantoka fa ny angon-drakitra BCD sy ny angon-drakitra mifameno dia tarihina tsara amin'ny fizarana fampisehoana.

2. Inona no atao hoe mari-pana azo atolotra ho an'ny 74ls47?

Ny 74lS47 dia natao mba hiasa ao anatin'ny 0 ° C hatramin'ny 70 ° C.Ity laharana ity dia manohana fampisehoana azo itokisana ao amin'ny tontolo mahazatra, izay mety ho azy io amin'ny fampiharana isan-karazany izay misy ny fifehezana ny mari-pana eo amin'ny antonony.

3. Karazana fonosana inona no ampiasain'ny 74ls47?

Ny 74lS47 dia tonga ao anaty fonosana 16-dip (dual in-line) miaraka amin'ny sakany mahazatra 0.300 santimetatra (7.62 mm).Ity famolavolana fonosana ity dia ahafahana mitantana mora sy fametrahana amin'ny birao fitodiana, mahazatra ampiasaina amin'ny fampidirana mivantana amin'ny fananganana elektronika isan-karazany.

4. Firy ny Pins no manana ny 74ls47?

Ny 74lS47 dia manana pins 16 totalo, izay ahitana ny fifandraisana ilaina amin'ny fampidirana, famoahana ary famatsiana herinaratra.Ireo pins ireo dia voalamina mba hanomezana fidirana amin'ny fomba mahomby amin'ny fiasa tsirairay, matsangana ny fifandraisana amin'ny sisa amin'ny fizaran-tenanao.
