Ny torolàlana feno amin'ny marika schematic elektronika

Ity torolàlana ity dia manazava ny heviny momba ny scemmatic ary ny fomba anaovan'izy ireo ny fampisehoana singa elektronika amin'ny sary an-tsehatra.Hianaranao ireo karazana karazana marika isan-karazany ho an'ny loharanom-pahefana, mpikomy, mahay, mpikaroka, motera, motera, mpandahateny, ary maro hafa.Manarona ny fitsipika fenitra (toa ny IEC, ANSI, ary ipc) izay mahatonga ireo tandindona ireo dia mitovy amin'ny eran'izao tontolo izao.Na manamboatra, manamboatra, na mianatra momba ny elektronika ianao, ny fahafantarana ireo marika ireo dia manampy anao hahatakatra mora foana ny faribolana.

katalaogy

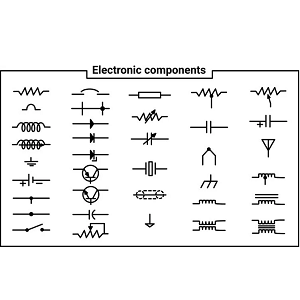

Inona no marika singa scriptika elektronika?

Ny tandindona schematic dia sary tsotra amin'ny sary ampiasaina amin'ny sary elektronika.Tsy mampiseho ny fisehoan'ny singa ara-batana izy ireo fa mampiseho ny fomba fiasan'ny singa sy mampifandray ao anaty rafitra iray.Ity fanatsarana ity dia manampy amin'ny fifantohana amin'ny fomba fandehanan'ny herinaratra ary ny fomba ifandraisan'ny singa, fa tsy ny fomba fijeriny na hatsangana.Ny tena tanjon'ireto tandindona ireto dia ny mamadika ny circuitry saro-pady ao anaty sary izay mora kokoa ny mahatakatra sy hiara-miasa.Ny scematic voasarimakirana dia azo adika amin'ny olona rehetra, na inona na inona fiaviany na toerana misy azy ireo.Ity fiteny iraisampirenena ity dia manao fiaraha-miasa sy mamaha olana kokoa.

Ny fampiasana sary an-tsary an'ohatra fa ny sary dia mampihena ny fifangaroana hita ao amin'ny sary.Manasongadina ny fifandraisana lojika eo amin'ny faritra ary manohana ny fahatakarana haingana ny volavolan-dalàna.Ohatra, ny marika tokana dia afaka maneho ny rihana iray manontolo na ny fizaran-tany mitambatra.Izany dia ahafahana mifantoka amin'ny fitondran-tena ankapobeny amin'ny rafitra fa tsy very amin'ny antsipiriany momba ny singa manokana amin'ny singa tsirairay.Ireo fioren-kazo ireo dia manana anjara toerana rehefa misy olana, miteraka olana, manavao, na manazava ny fitondran-tena amin'ny hafa.Sarobidy amin'ny rafitra matevina na sarotra izy ireo toy ny mpanaraha-maso na maoderina matetika amin'ny radio.

Ny fenitra ny marika schematic

Iec 60617

Nivoatra sy nitazona ny vaomiera iraisam-pirenena iraisam-pirenena (IEC), IEC 60617 dia iray amin'ireo fenitra iraisam-pirenena feno indrindra ho an'ny sary an-tsary ampiasaina amin'ny sary elektrika sy elektronika.Ahitana tandindona an'arivony manorenany ny zava-drehetra avy amin'ny mpirehareha sy ny capecitor ho an'ny singa elektromika be pitsiny kokoa.Ny tanjon'ny IEC 60617 dia ny fampiroboroboana ny fiteny ara-barotra izay azo ampiharina maneran-tany amin'ny sary ara-teknika.Milamina be amin'ny sehatra manomboka amin'ny fampianarana sy ny famolavolana amin'ny famokarana sy fikojakojana.Ny fidirana amin'ny tranomboky famantarana famantarana feno dia omena amin'ny alàlan'ny angona an-tserasera.Ity angona ity dia havaozina tsy tapaka mba hanehoana ny teknolojia vaovao sy ny fanao amin'ny indostria mivoatra.

IEEE / ANSI 315 (1975)

Navoakan'i Institute of Envirent an'ny Electrical sy elektronika (ieee) amin'ny fiaraha-miasa amin'ny American National National Institute (ANSI), IEE / ANSI 315 dia ny fenitra go-to standard any Amerika Avaratra nandritra ny am-polony taona maro.Navoaka voalohany tamin'ny 1975, dia nanisy marika marika mazava sy tsy miova ho an'ny sary elektronika sy elektronika ary manana anjara toerana amin'ny fampilazana injeniera sy ny antontan-taratasy ara-teknika mandritra ny taonjato faha-20.Na dia nesorina tamin'ny fomba ofisialy tamin'ny taona 2019 aza izany, dia manohy ny fanondroana rafitra lova sy antontan-taratasy ara-tantara izy io.Betsaka ny miantehitra amin'ity fenitra ity mba hanazavana sy hihazonana ireo rafitra voaloboka na efa ela.Ny fitarihany dia miharihary amin'ny fitaovana sy boky ara-teknika maro.

IPC-2612-1

Navoakan'ny IPC (fikambanana mampifandray ny indostria elektronika), iPc-2612-1 dia fenitra maoderina izay miresaka momba ny famoronana sy ny fampiharana ny sary sary an-tsary manokana amin'ny tontolo elektronika (EDA)Tsy toy ny fenitra zokiolona izay novolavolaina tamin'ny sary an-tsokosoko na 2D tao an-tsaina, iPC-2612-1 dia mifanaraka amin'ny fiasa nomerika ampiasaina amin'ny sehatra Ecad (endrika elektronika-fitaovana elektronika).Manome torolàlana amin'ny antsipirihany momba ny fomba tokony hanamboarana ireo tandindona, ary ampidirina ao amin'ny tranomboky singa, izay sarobidy ho an'ny tarika fanamboarana ekipa na fanodinana ho an'ny Birao Circuit (PCB) vita pirinty sy simulasi.Amin'ny alàlan'ny firindrana ny fanehoana ny tandindona manerana ny sehatra rindrambaiko isan-karazany, iPc-2612-1 dia manampy amin'ny fampihenana ny lesoka, hanatsara ny fiaraha-miasa ekipa ary hanohana ny fizotran'ny fanamboarana mahomby kokoa.

Simbolo famatsiana herinaratra

Ireo tandindona scematic ireo dia maneho karazana loharanom-pahefana isan-karazany izay manome angovo herinaratra amin'ny faritra.Ilaina ny fahatakarana ireo tandindona ireo amin'ny fandikana sy ny famolavolana ny sarin'ny fizaran-tany.

Loharano herinaratra

Ny tandindon'ny herin'ny AC dia mazàna dia miseho amin'ny faribolana miaraka amin'ny onjam-peo iray ao anatiny na misy takelaka iray misy soratra hoe "AC."Ity dia mampiseho loharanom-pamoloana mifandimby, izay miverimberina ny lalana mipoaka matetika matetika 50 na 60 isan-tsegondra isan-tsegondra, miankina amin'ny faritra.Ny herin'ny AC dia ny endrika fenitra ny herinaratra nomen'ny orinasa orinasa ary matetika dia ampiasaina amin'ny trano, orinasa ary trano indostrialy.Mety tsara ny fandefasana ny fahefana amin'ny halavirana lavitra noho ny fahafahany manova mora foana amin'ny volavolan-dalàna samihafa.

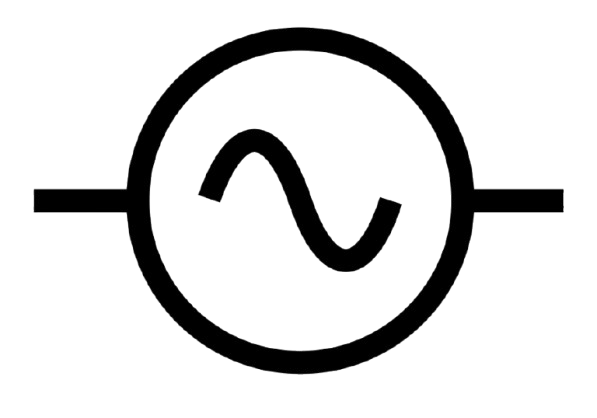

Sary 2. Sarin'ny famatsiana herinaratra AC

Source DC

Ny marika ho an'ny loharanom-pahefana DC dia mazàna dia misy tsipika roa mitovy, ny iray (tsara) ary ny iray fohy kokoa (ratsy).Amin'ny fiovan'ny sasany, ny zana-tsipìka dia ampidirina mba hanondroana fa azo zahana ny volavolan-kevitra.Ity karazana loharanom-baovao ity dia manome fandehanana tsy miovaova sy tsy miovaova.Ny herin'ny DC dia zava-dehibe amin'ny elektronika, indrindra amin'ny faribolana izay mitaky ambaratonga volavolan-dalàna tsy miovaova.Matetika ny fampifangaroana herinaratra, takelaka solar, ary famatsiana herinaratra ampiasaina amin'ny laboratoara sy ny prototyping.

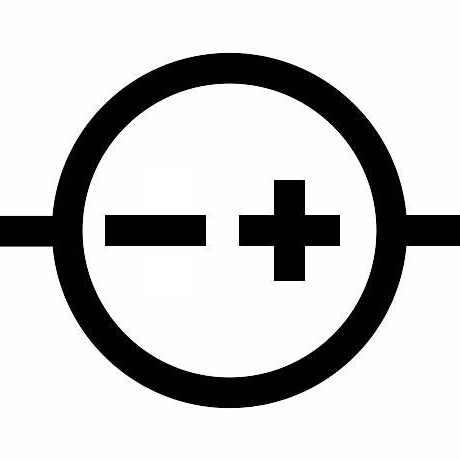

Sary 2. Ny marika Source DC

Bateria

Ny famantarana ny bateria dia ahitana tsipika mifandimby sy fohy, misolo tena ny sela tsara sy ratsy amin'ny sela iray na maromaro elektrokika.Ity marika ity dia manondro loharanom-pahefana DC misy samirery izay mitahiry angovo simika.Ny bateria dia tsara ho an'ny elektronika portable, toy ny smartphones sy solosaina, ary koa ny herin'ny backup ao amin'ny rafitra toa ny fanairana sy ny jiro vonjy maika.Ny isan'ny sela misy ny sela ampiasaina dia matetika mifanitsy amin'ny haavon'ny volonta amin'ny bateria, miaraka amin'ireo sela maro misolo tena ny vokatra avo kokoa.

Sary 3. Ny tandindona bateria / sela

Symbols singa passive

Ny singa passif dia manan-danja amin'ny fananganana tranobe amin'ny faribolana elektronika sy elektronika.Tsy toy ny singa mavitrika (toy ny mpikaroka na diodes), ny singa passive dia tsy miteraka naoty na manam-pahefana.Fa kosa, mamaly ny angovo herinaratra izy ireo ary misy fiantraikany amin'ny fomba fitondran-tena, matetika amin'ny fitehirizana na fanesorana ny angovo.Ireto ny karazana singa lehibe amin'ny singa passive sy ny tandindon'ny fizaran-tany mahazatra:

Mpanohitra

Ny mpirehareha dia singa izay mametra na mifehy ny fikorianan'ny herinaratra ao anaty faritra.Ny karazana fahita indrindra dia ny mpanohitra raikitra, izay matetika asehon'ny tsipika zigzag na zorony, izay manana sanda fanoherana tsy tapaka.Ireo mpanohitra miovaova, toy ny potenistera sy ramostats, dia aseho amin'ny zana-tsipìka manerana ny tandindona resistror, ​​izay manondro fa ny fanoherany dia afaka amboarina.Misy koa ny mpanohitra manokana, ao anatin'izany ny thermistors, izay saro-pady sy marika miaraka amin'ny tsipika diagonaly na zana-tsipìka amin'ny alàlan'ny tandindona;Miova ny fanoherana ny valin'ny fiovan'ny mari-pana.Toy izany koa, ny mpitaiza ireo mpikasa ny mpirotsaka an-tsary (LDRS) dia manova ny fanoherana mifototra amin'ny haingam-pandeha mifototra amin'ny hazavana ary matetika dia aseho amin'ny zana-tsipìka manondro ny mpanohitra mba hanondroana ny hazavana.Ny tsirairay amin'ireo mpikomy rehetra ireo dia manana anjara toerana tokana amin'ny fanarahana ny tontolo iainana samihafa amin'ny tontolo iainana na ny toe-piainana.

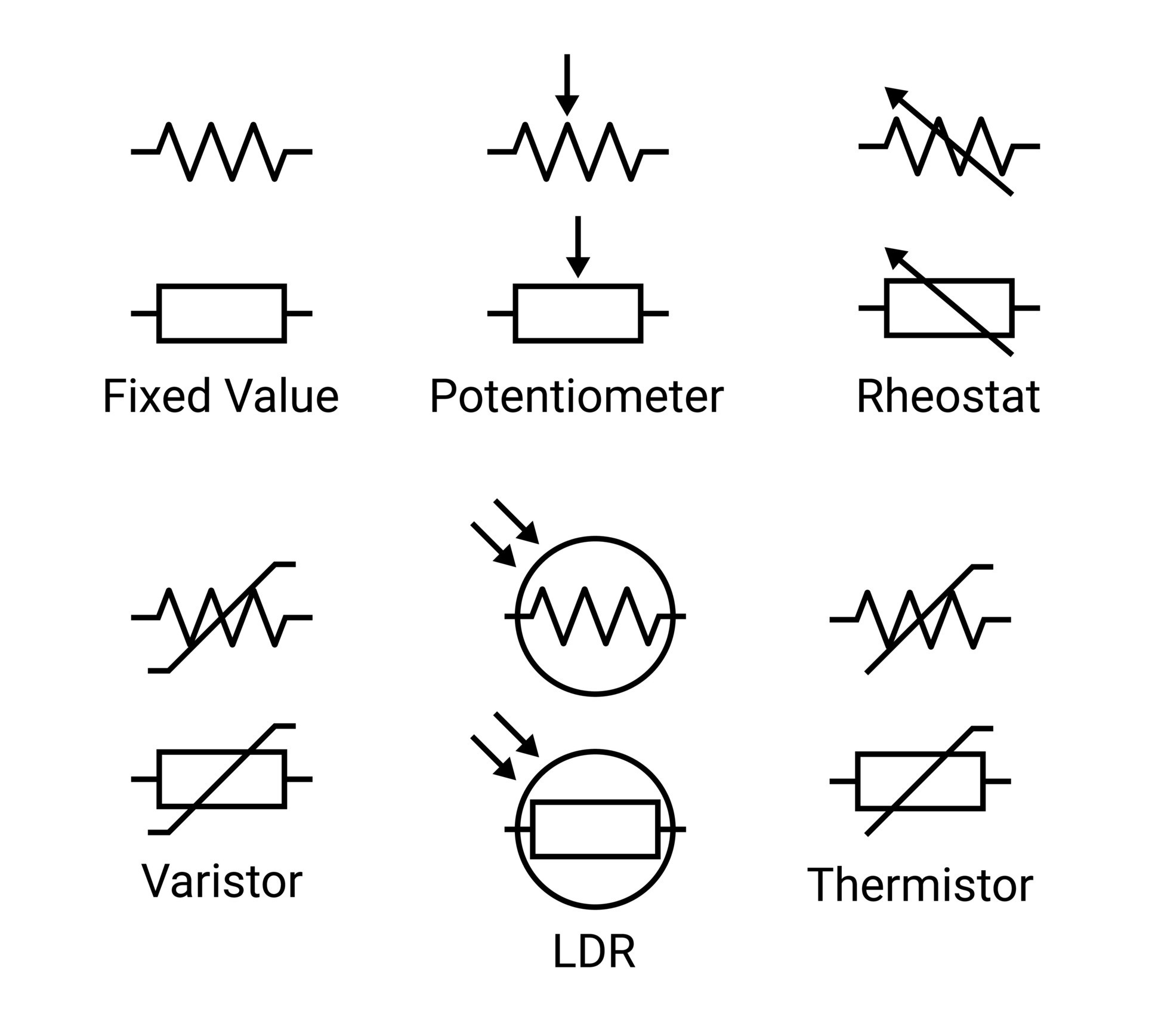

Sary 4. Sarin'ny mpanohitra

Capacitors

Ny capacitor dia singa izay manangona sy mamoaka angovo elektrika amin'ny endriky ny saha herinaratra, mitendry anjara toerana amin'ny fotoana, fanivanana ary ny fangatahana angovo.Ny capecitor tsy misy polarized, izay matetika ampiasaina amin'ny boribory AC na izay tsy ahiahy ny polarim-paritra, dia aseho amin'ny sarin'ny fizaran-tany amin'ny andalana roa mitovy amin'ny halavany mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, izay maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, izay maneho ny takelaka mitovy, maneho ny takelaka mitovy, izay maneho ny takelaka mitovy, maneho ny takelaka mitovy, izay maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy, izay maneho ny takelaka mitovy, maneho ny takelaka mitovy, maneho ny takelaka mitovy.Mifanohitra amin'izany, ny capecitor, izay polarisitra, toy ny karazan-tsolika na tantalum, dia manana ny fizokeham-po manokana ary ampiasaina indrindra amin'ny faribolana DC;Ny tandindon'izy ireo dia mampifandray ny tsipika mahitsy ary ny tsipika miolikolika na ampidiro ny famantarana ALUS mba hanondroana ny terminal tsara.Ankoatr'izay, ny capecitor miovaova, izay mamela ny fanitsiana ny fahaiza-manao, dia aseho amin'ny zana-tsipìka voatsatoka na amin'ny alàlan'ny epeka capacitor, taratry ny toetrany tsy mendrika.

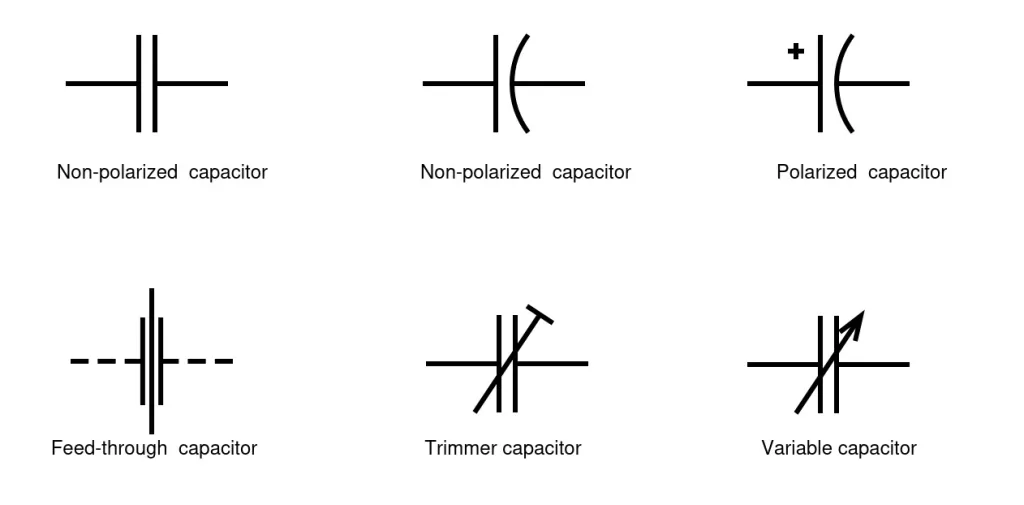

Sary 5. Symbitialy Capacitor

Inductions

Ny mpiasan-tsakafo dia singa passive izay mitahiry angovo ao amin'ny sehatry ny magnetika rehefa mandeha amin'ny alàlan'ny herinaratra ny herinaratra.Ny asany voalohany dia ny fanoherana ny fiovana amin'izao fotoana izao, izay mahatonga azy ireo ho ilaina indrindra amin'ny fanivanana, ny fampiharana ary ny fampiharana.Amin'ny sary an-tsehatra, ny mpiasan'ny fenitra dia asehon'ny andian-tadivavarana na marika tariby misy kafe.Rehefa misy fototry ny magnetika, matetika ampiasaina amin'ny fampitomboana ny fampirantiana, dia aseho amin'ny tsipika na ny zorony akaiky na ao anaty coil, izay manondro inductor vy.Ireo mpiray tampo miovaova, izay ahafahana manitsy ny tsy fitovian-kevitra, dia aseho amin'ny zana-tsipìka mandalo amin'ny alàlan'ny coil, manaraka fivoriambe mitovy amin'izany izay ampiasaina amin'ny singa hafa azo zahana toy ny mpanohitra sy ny capecit.

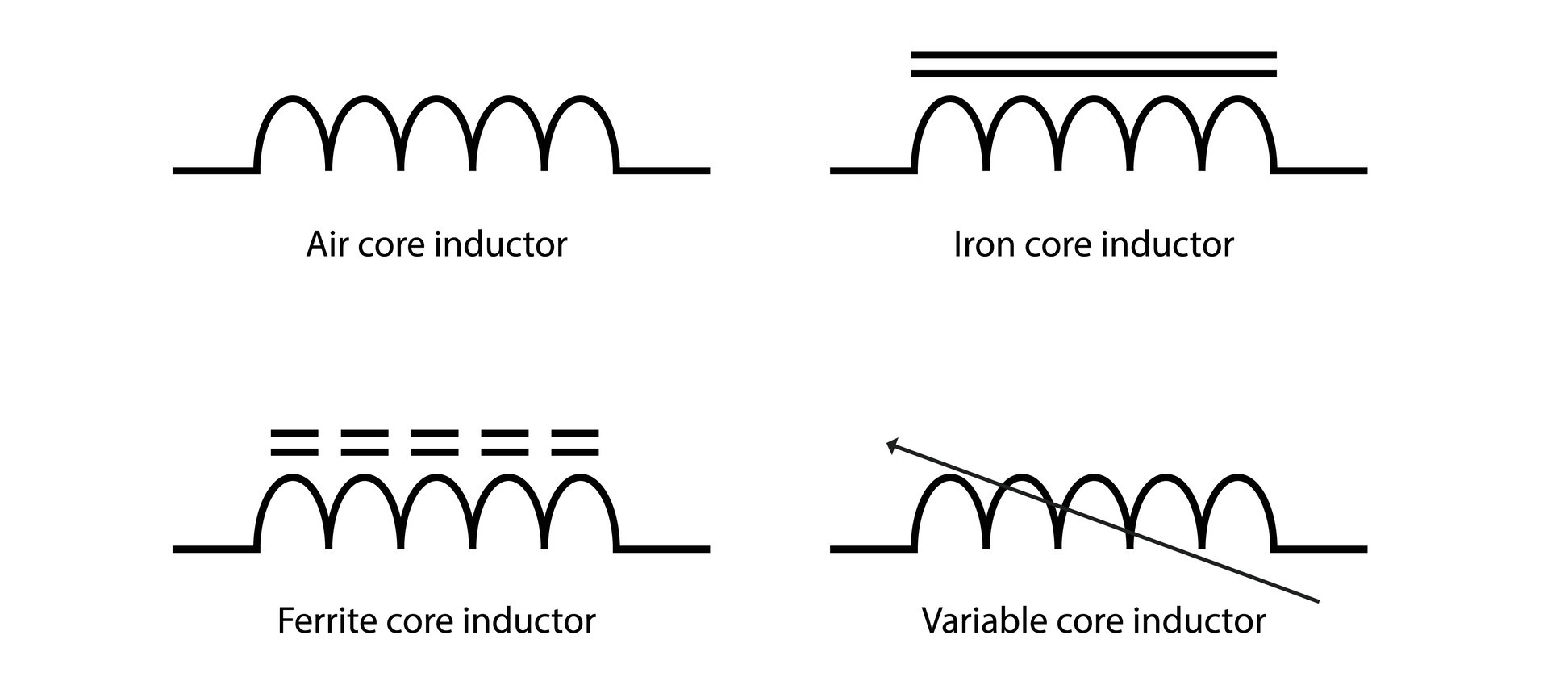

Sary 6. Symbekston Indusectors

Transformers

Ny mpanova dia singa passive izay mamindra ny angovo elektrika eo anelanelan'ny faribolana roa na maromaro amin'ny alàlan'ny fitsipiky ny fampidirana elektrôetika.Matetika izy ireo dia zatra ny dingana volavolan-dalàna na hidina amin'ny fizarana herinaratra sy fitokanana ny famantarana.Amin'ny sary sckmatic, ny transformers dia matetika izay asehon'ny coils inductive roa napetraka eo an-daniny, matetika miaraka amin'ny tsipika mifanitsy eo anelanelan'izy ireo mba hanondroana ny korontana.Ireo teboka na marika eo akaikin'ny coil dia mety hampiasaina hanehoana ny fikosoham-bary na ny fifandraisana.Ny fomba sy ny fihodinana coil dia mampiseho ny soso-kevitra raha toa ka namboarina ny transformer mba hanakanana ny volavolan-dalàna na hidina.Ny transformers sasany ihany koa dia manasongadina ny paompy afovoany, fifandraisana fanampiny amin'ny fametahana fototra na faharoa izay ilaina amin'ny famatsiana herinaratra sy fampiharana ny audio izay misy ny fipoahana volavolan-dalàna na ny fisarahana roa sosona.

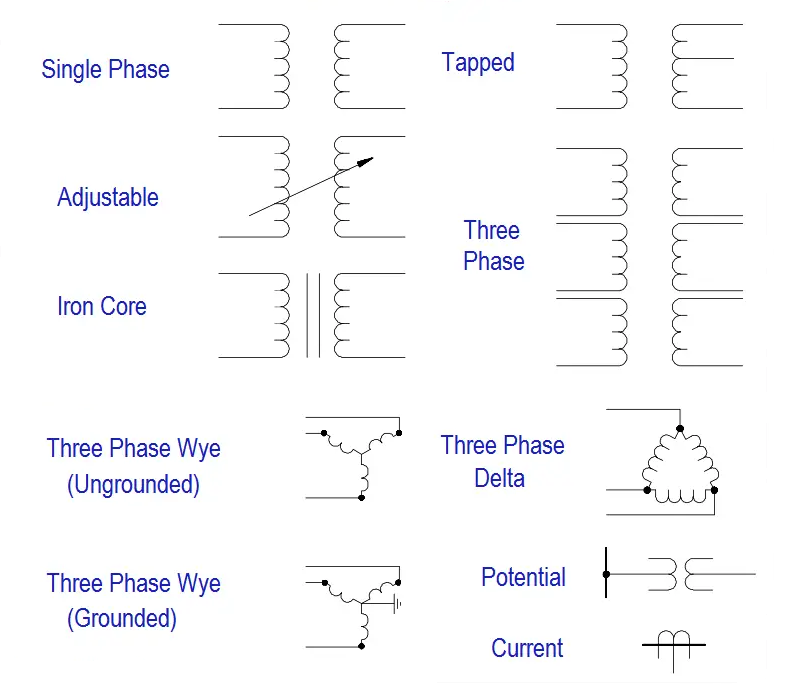

Sary 7. Symbolmers Transformers

Semiconductor fitaovana dia tandindona

Sary 8. Ny famantarana ny semiconductor dia tandindona

Ny marika fitaovana Semiconductor dia ampiasaina amin'ny sary an-tsehatra mba hanehoana ampahany manan-danja izay mifehy ny herinaratra amin'ny fitaovana elektronika.Ireo ampahany ireo dia antsoina hoe "singa mavitrika" satria afaka miova, mivantana na hampitombo ny famantarana elektrika.Ampiasaina izy ireo amin'ny saika ny zavatra elektronika avy amin'ny solosaina sy telefaona amin'ny jiro sy ny mpandahateny.Ny karazana iray mahazatra dia ny diode.ny Diode Mamela ny herinaratra amin'ny lafiny iray, karazana toy ny arabe tokana.Mahasoa izany amin'ny fanovana ac (mifandimby ankehitriny) ao amin'ny DC (Direct misy ankehitriny), izay zavatra maro no ilaina.Misy karazany maro ny diodes.Ny diodes Zener dia mamela ny herinaratra mihemotra rehefa avo loatra ny volavolan-dalàna, izay manampy amin'ny fifehezana ny volavolan-tena.LED (diodes maivana) Manazava rehefa mandalo azy ireo ny herinaratra.Ny photodiodes dia mamorona herinaratra rehefa mahatsapa ny hazavana, izay mahatonga azy ireo hahasoa ao anaty sensor.Ny fehikibo tetezana dia vita amin'ny dioda efatra ary matetika ampiasaina amin'ny famatsiana herinaratra mba hivadika ho DC.

Ny ampahany lehibe iray hafa dia ilay transistor. Transistors afaka mihetsika toy ny kofehy izay mamadika ny herinaratra sy ny tsy fahampiana, na afaka mampatanjaka ny mari-pahaizana izy ireo.Misy karazany maro ireo mpikarakara, toy ny NPN sy PNP (izay karazana mpikirakira bipolar), ary JFETS, izay fehezin'ny volavolan-dalàna.Ireo mpikarakara dia ampiasaina amin'ny fitaovana elektronika rehetra ary manan-danja indrindra amin'ny solosaina.Ny faribolana mitambatra (ics) dia sombin-tsofina kely izay misy faritra elektronika bitika maro ao anatiny.Amin'ny sary iray, dia toa ny maharikoriko izy ireo.Ireo sôkôla ireo dia afaka manao asa maro, arakaraka ny ao anatiny.Ny vavahady ics sasany dia vavahady lojika, izay manao matematika sy fandraisana fanapahan-kevitra amin'ny solosaina.Ny hafa, toy ny amplifiers miasa (OP-AMPS), dia ampiasaina hampitombo ny tanjaka na ny fanaraha-maso sy ny hazavana amin'ny fitaovana.

Sarimihetsika elektromeke elektromika

Ny singa elektromeke dia fitaovana izay manova ny angovo mifehy ny herinaratra amin'ny fihetsiketsehana ara-batana, feo, na fiantraikany mekanika hafa.Amin'ny sary an-tsehatra, ireo singa ireo dia asehon'ireo tandindona manara-penitra izay tsy mampiseho ny karazana fitaovana fa matetika koa dia manondro ny fomba fanodinana na mifandray ao anaty faritra.ny fampitàna dia fihodinana elektrika miasa izay mampiasa elektromagnet amin'ny fomba fiasa mekanika iray na maromaro.Rehefa mandeha amin'ny alàlan'ny coil ny ankehitriny, dia miteraka saha magnetika izay misintona ny kodiarana mihidy na misokatra.Ny tandindona dia mazàna mampiseho ny coil sy ny fifandraisana mifanandrify mifanandrify, mampiseho ny fomba fiasan'ny relay ao anaty faritra.

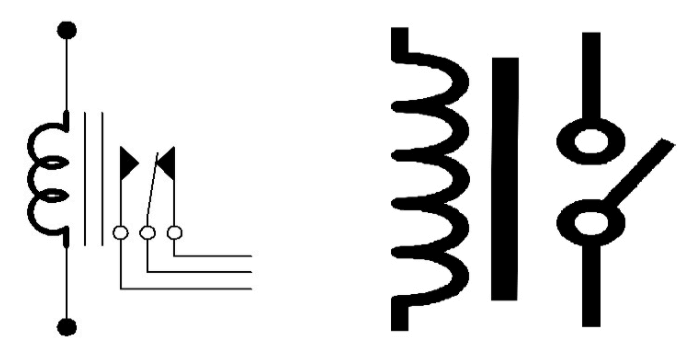

Sary 9. Mariky ny Relay ao amin'ny Circuit elektrika

Mototera Ovaina ny angovo elektrika ao anaty fihetsiketsehana mihodina, manery rafitra mekanika isan-karazany.Ny tandindona ho an'ny motera dia ahitana ny litera "m" ary mety hampifandray ny fifandraisana sy ny fifehezana, izay manondro raha ny môtô dia AC na DC.Buzzers mamokatra famantarana henitra rehefa ampiharina ny herinaratra.Ireo singa ireo dia ampiasaina amin'ny fampandrenesana, fanairana, na fampilazana amin'ny rafitra elektronika.Ny tandindon'izy ireo schematic dia mety misy ny tsipika onjam-peo na mpandahateny stylised, izay maneho ny fiasa mamokatra feo.ny nipoiran'io fitroarana dia fitaovana fiarovana izay miaro ny faribolana elektrika tsy ho be loatra amin'ny alàlan'ny fihenam-bidy sy ny famotehana ny fifandraisana rehefa mihoatra ny tokonam-baravarana ny ankehitriny.Ny tandindona mifangaro dia matetika misy zoro kely na tsipika kely iray misy bara afovoany, izay maneho ny singa mampahatahotra.Ireo tandindona ireo dia tsy ny mamantatra ireo fitaovana ireo ihany fa ny fanoratana ihany koa ny fomba sy ny fotoana anaovan'izy ireo ao anaty faritra.Ohatra, ny tandindona misy rihana dia mety hampiseho tsipika mifehy mifandray amin'ny kodiarana iray, fa ny tandindona moto dia mety hosarihana miaraka amin'ny capacitor na capacit iray.Ny fahatakarana ireo marika ireo dia zava-dehibe amin'ny fandikana sy ny famolavolana ireo schematics elektronika sy azo antoka.

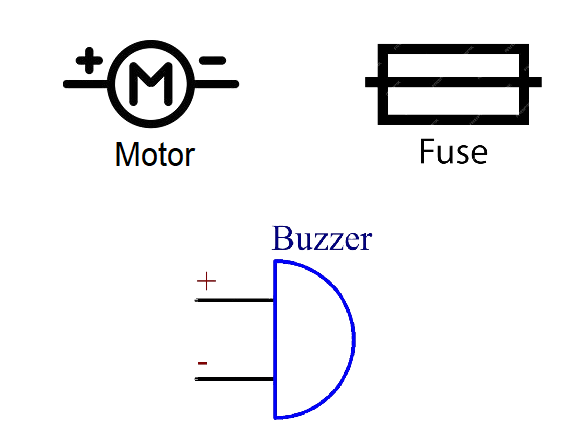

Sary 10. Sarin'ny motera, fuse ary buzzer

Ny fandrefesana sy ny sary diagnostika

Ireo tandindona ireo dia maneho zavamananaina matetika ampiasaina amin'ny fandinihana, ny fandrefesana ary ny fizotran'ny fihetsiky ny faritry ny elektronika sy elektronika:

Voltmeter sy ammeter nampiasaina handrefesana ny hery elektrika (volavolan-dalàna) sy ny fikorianan-javatra ankehitriny.Ny volompara iray dia mifamatotra matetika mifanitsy amin'ny singa iray mba handrefesana ny volavolan-dalàna, fa ny ammeter iray dia mifandray amin'ny andiany mba handrefesana ny ankehitriny amin'ny alàlan'ny faritra misy ny faritra rehetra.Ireo fitaovana ireo dia tsara amin'ny fanombanana ny fampisehoana fizaran-tany sy ny hamantarana ny lesoka.Galvanometers dia zavamaneno saro-pady natao mba hahitana sy handrefesana ny zorony kely.Matetika ampiasaina amin'ny rafitra analog, galvanometers dia afaka manondro torolàlana ankehitriny ary singa fototry ny fampisehoana an-doha.Oscilloscopes Avelao ny sary an-tsary momba ny famantarana elektrika mandritra ny fotoana maharitra.Amin'ny alàlan'ny fanehoana ny onjam-bolo amin'ny efijery, ny OSILILLOSCOPE dia manampy amin'ny famakafakana ny fitondran-tena, ny fatra, matetika, ny amplitude, ary ny fotoana.Izy ireo dia be dia be amin'ny famahana, famakafakana ny onjam-peo ary ny fitsapana ny tsy fivadihana amin'ny faribolana sarotra.

Sary 11. Voltmeter sy Ammeter Symeter

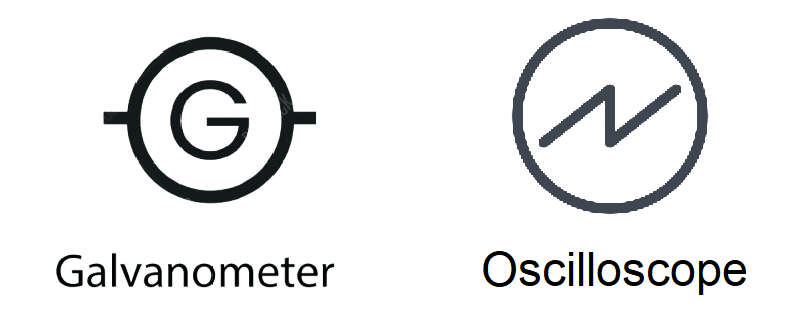

Sary 12. Sarin'ny Galvanometer sy Oscilloscope

Sarin-tsary sy fifandraisana

Ireo tandindona ireo dia matetika hita amin'ny fitaovana izay mitantana ny fifindrana na ny fandraisana ireo famantarana sy fifandraisana.Manampy izy ireo hamantatra ireo singa manan-danja voarohirohy amin'ny fanodinana fanamafisam-peo sy ny fifanakalozana fifanakalozana amin'ny rafitra elektronika isan-karazany.Ny mikrô dia misolo tena ny singa izay misambotra onjam-peo ary mamadika azy ireo ao anaty famantarana elektrika.Ny mikrô dia tsara amin'ny fampiharana toy ny firaketana an-tsoratra, horonan-tsarimihetsika horonantsary, ary rafitra fanamafisam-peo mivantana.Ny famantarana dia mitovy amin'ny cylinder slinder kely na fitaovana fanamafisam-peo.Ny mpandahateny dia manondro fitaovana izay mamadika ny famantarana elektrika miverina amin'ny feo malefaka.Hita ao amin'ny zavatra rehetra avy amin'ny telefaona finday mankany amin'ny rafitra Pa, ny mpandahateny dia mitana andraikitra amin'ny fandefasana ny vokatra audio.Ny tandindon'izy ireo matetika dia toa cone na onjam-peo stylized onjam-peo miala amin'ny boaty.Ny Telecom sy ny RF (radio matetika) dia mamantatra ny seranan-tsambo ampiasaina hampifandraisana ireo fitaovana fifandraisana, ao anatin'izany ny telefaona, antensa, ary modules tsy misy finday.Manompo ho toy ny fidirana sy fivoahana ho an'ny angon-drakitra sy mari-pamantarana am-peo amin'ny rafitra serasera Wirel Conipet sy Wireless izy ireo.Ny tandindona dia mety miovaova nefa matetika ahitana ny onjam-peo na ny sary an-tsary antenna hanondro ny fikorianan-javatra.

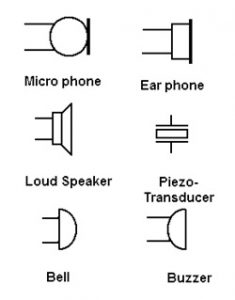

Sary 13. Sarin-tsary sy fifandraisana

Lojika lojika sy interface

Ny lojika nomerika sy ny interface dia fitaovana ilaina amin'ny famolavolana sy fandikana ny faribolana izay manao angon-drakitra Binary.Ireo tandindona ireo dia toy ny fahatapahan-doha ho an'ny singa sy ny làlan-dàlana ao amin'ny rafitra nomerika, indrindra amin'ny rafitra sy ny fanaraha-maso ny automatique, ary ny lampihazo.Ny vavahady lojika, toy ny sy, ary, ary ny xor, dia mamorona ny fototry ny fanapahan-kevitra nomerika amin'ny fanatanterahana ny fandidiana lojika manokana mifototra amin'ny fidirana binary.Ampiasaina izy ireo mba hampiharana ny lojika, fanodinana famantarana ary ny angon-drakitra mikoriana ao anaty faritra.Ny bus sy ny boaty birao dia manampy amin'ny fitantanana ny fahasarotan'ny signal routing amin'ny alàlan'ny fisehoana tsipika angon-drakitra mitambatra ary mamela ny fizarana sonia eo anelanelan'ny faritra samihafa amin'ny faritra samihafa.Ireo singa ireo dia lehibe amin'ny fitazonana ny mazava amin'ny sary mihetsika schematic ary miantoka ny fifandraisana mahomby.Ny potentiometers, na dia matetika mifandraika amin'ny fizarazarana analog, dia mitana anjara toerana amin'ny rafi-pandaminana nomerika amin'ny alàlan'ny fanitsiana ny haavon'ny famantarana, indrindra amin'ny toe-javatra izay misy ny fampidirana an-tariby.Miaraka, ireo tandindona ireo dia tsy ny fitarihana sy ny famakafakana ny faribolana nomerika ihany fa ahafahan'ny serasera mazava manerana ny sehatry ny teknolojia samihafa.

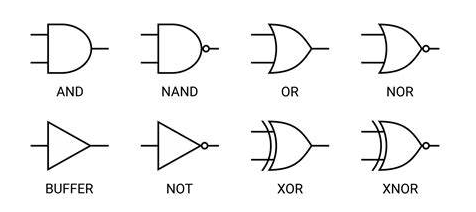

Sary 14. Sarin-javam-bavahady

Famaranana
