Ireo singa mifandraika amin'ny LFSC3GA25E-7F900C FPGA

Ny fikarohana ny LFSC3GA25E-7F900C dia manome anao fijerena akaiky kokoa ny fomba fanohanan'ny fitaovana lojika azo programa ny rafitra dizitaly mora azo.Azonao atao ny mampiasa an'io FPGA io mba handaminana ny lalan'ny angon-drakitra, hitantana famantarana, ary hananganana fiasa lojika manokana ao anaty puce tokana.Ny firafitry ny anatiny dia manambatra ny sela lojika azo zahana, ny sakana fitadidiana, ary ny bankin'ny fampidiran-dresaka mba hivezivezy tsara amin'ny alalan'ny fitaovana ny famantarana.Ny fahatakarana ny fomba iarahan'ireo fizarana ireo dia manampy anao hahita ny firafitry ny rafitra elektronika be pitsiny.Avy amin'ny fitaovam-pifandraisana ka hatramin'ny rafitra fanaraha-maso, ity FPGA ity dia manolotra fomba azo ampiharina hamoronana endrika nomerika azo ampifanarahana.

Catalog

Takelaka data LFSC3GA25E-7F900C

Ampahany LFSC3GA25E-7F900C dia fitaovana lojika azo programa natao hanohanana ny fiasa nomerika azo amboarina amin'ny rafitra elektronika tafiditra.Ny fitaovana dia misy rafitra lojika mifototra amin'ny grid miaraka amin'ny singa an'arivony azo programa, loharano fitadidiana anatiny, ary fifandraisana fampidirana sy famoahana maro ho an'ny fifandraisana ivelany.Ny maritranony dia mamela ny fizaran-tany nomerika, ny lalan'ny fanaraha-maso ary ny asa fanodinana famantarana azo ampiharina ao anatin'ny chip tokana.Ny tamba-jotra fampitaovana mitambatra dia mampifandray ireo sakana lojika sy fizarana fitadidiana mba hahafahan'ny angon-drakitra mivezivezy amin'ny fitaovana amin'ny fomba mirindra.Ny fampandehanana dia tohanan'ny famatsiana fototra ambany sy fonosana fanisana pin avo lenta mifanaraka amin'ny fandrafetana birao matevina.

Ireo singa mifandraika amin'ny LFSC3GA25E-7F900CMifandraisa aminay hanamarina ny tahiry ankehitriny, ny fotoana fitarihana ary ny vidiny.

Ireo singa mifandraika amin'ny LFSC3GA25E-7F900C

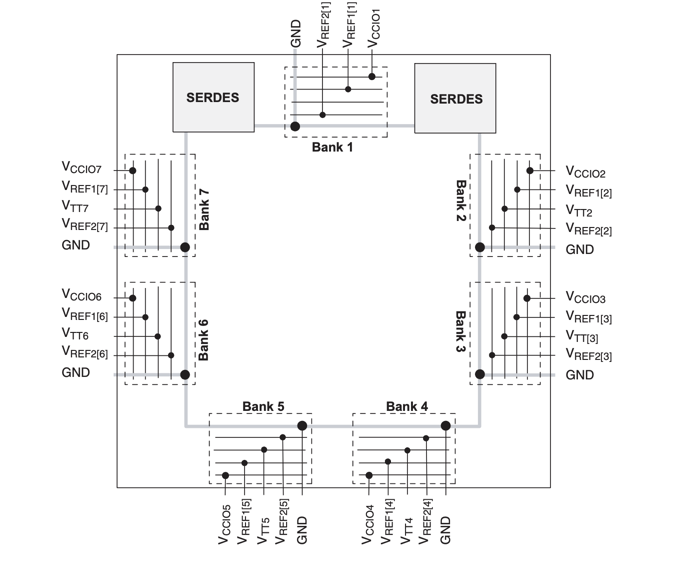

Fandrindrana banky fampidirana sy fivoahana ampiasaina ao amin'ny LFSC3GA25E-7F900C FPGA mampiseho ny fomba fandaminan'ilay fitaovana ny loharanon-karena I O azo zahana ho any amin'ny faritra fehezin'ny voly maromaro.Banky valo no zaraina manodidina ny vakim-pitaovana ary ny banky tsirairay dia ahitana fifandraisana mivondrona ho an'ny famatsiana VCCIO, tombo-kase reference misy soratra hoe VREF, tsimatra misy tsipika misy soratra hoe VTT, ary tany.Ity rafitra ity dia ahafahan'ny banky tsirairay miasa miaraka amin'ny fepetra elektrika mahaleo tena ka ny fenitry ny famantarana samihafa dia azo tohanana amin'ny lafiny samihafa amin'ny fitaovana.Ny blocs interface tsara SERDES dia miseho eo akaikin'ny banky ambony mba hanohanana ny fantsom-pifandraisana serial haingam-pandeha mifandray amin'ny faritra I O akaiky.Ny lamina ihany koa dia mamaritra ny pin reference sy ny fifandraisana herinaratra izay mamaritra ny fomba ifandraisan'ny famantarana ivelany amin'ny lojikan'ny programmable anatiny amin'ny alàlan'ny rafitra I O.

Ireo singa mifandraika amin'ny LFSC3GA25E-7F900C

Ireo singa mifandraika amin'ny LFSC3GA25E-7F900C

Takelaka data LFSC3GA25E-7F900C

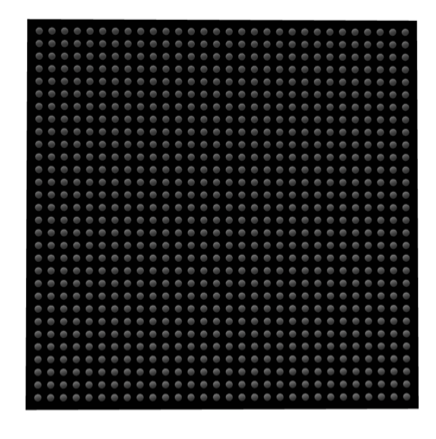

Modely mifandraika amin'ny " LFSC3GA25E-7F900C 3D

Ireo singa mifandraika amin'ny LFSC3GA25E-7F900C

High Density Programmable Logic

Ny fitaovana dia mampifandray manodidina ny dimy arivo sy roa alina singa lojika azo programanina voalamina ao anaty rindran-damina.Ireo sela lojika ireo dia azo amboarina mba hampiharana lalan'ny fanaraha-maso nomerika, lojika mitambatra, ary asa arithmetika ao anatin'ny rafitra tafiditra.

Architecture fitadidiana napetraka

Ny loharanon'ny fitadidiana anatiny dia manome fahafaha-mitahiry mihoatra ny iray megabit ho an'ny fitehirizana angon-drakitra sy fanohanana ny asa lojika.Ireo sakana fitadidiana ireo dia zaraina manerana ny fitaovana mba ahafahan'ny circuit logic miditra angon-drakitra eo an-toerana tsy misy lalan-dàlana lavitra.

Flexible Input sy Output Connectivity

Hatramin'ny valo amby fitopolo sy telonjato telonjato, ny fifandraisana sy ny fivoahana dia mamela ny fitaovana hifanerasera amin'ny sensor, fifandraisana fifandraisana, ary singa nomerika hafa.Ny firafitry ny pin dia manohana fenitra elektrika marobe manerana ny banky I O tsy miankina.

Integrated Clock Management Resources

Ny sakana amin'ny fitantanana famantaranandro anatiny dia manampy amin'ny fizarana famantarana ny fotoana manerana ny rafitra lojika azo zahana.Ireo loharanon-karena ireo dia mitazona ny fotoana famantarana synchronize mba hisian'ny hetsika nomerika ao anatin'ny filaharana milamina sy azo vinavinaina.

Hafainganam-pandeha ambony Serial Interface fahaiza-manao

Ny blocs interface tsara serial natokana dia manohana fantsom-pifandraisana haingam-pandeha ho an'ny famindrana angona eo anelanelan'ny maody rafitra.Ireo sakana ireo dia mifandray amin'ny banky I O eo akaiky eo ary manampy amin'ny fitazonana ny fifindran'ny mari-pamantarana maharitra amin'ny famolavolana data.

Blocks fanodinana lojika voarafitra

Ny sakana fanodinana anatiny manokana dia manitatra ny lamba lojika ary mamela ny mpamorona hampihatra rafitra nomerika miverimberina amin'ny fomba mahomby kokoa.Ity fandaharana ity dia manohana ireo asa toy ny fikarakarana fonosana, ny filaharana fanaraha-maso, ary ny fampandehanana angon-drakitra mifanitsy.

Programmable Routing Network

Tambajotra zotra voarafitra dia mampifandray ireo sela lojika, sakana fitadidiana ary tsimatra interface tsara.Ny famantarana dia afaka mandeha amin'ny tambajotra amin'ny lalana maro, mamela ny mpamorona handamina ny fiasa nomerika amin'ny fomba mifanaraka amin'ny rafitra rafitra.

Surface Mount Package Integration

Ny fitaovana dia napetraka ao anatin'ny fonosan-kitapo baolina lehibe iray izay manohana ny fampidirana board matevina.Ity firafitry ny fonosana ity dia ahafahan'ny fifandraisana elektrika maro halamina amin'ny dian-tongotra kely ho an'ny fivoriambe elektronika mandroso.

Ireo singa mifandraika amin'ny LFSC3GA25E-7F900C

Toetra vokatra	Sanda toetra
Mpanamboatra	Lattice Semiconductor
Voltage - Famatsiana	0.95V ~ 1.26V
Bits RAM total	1966080
Fonosana fitaovana mpamatsy	900-FPBGA (31x31)
Series	SC
Package / Raharaha	900-BBGA
Package	Lovia
Temperature miasa	0°C ~ 85°C (TJ)
Isan'ny singa/sela lojika	25000
Isan'ny LAB/CLB	6250
Isan'ny I/O	378
Karazana fametrahana	Surface Mount
Laharana vokatra fototra	Sary LFSC3GA25
Status RoHS	RoHS tsy mifanaraka
Ambaratonga fahatsapan'ny hamandoana (MSL)	3 (168 ora)
Satan'ny REACH	REACH Tsy misy fiantraikany
ECCN	3A991D
HTSUS	8542.39.0001

Ireo singa mifandraika amin'ny LFSC3GA25E-7F900C

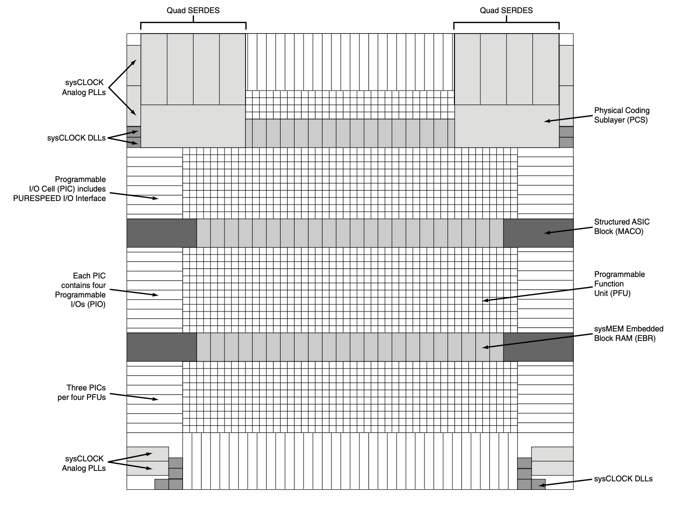

Ny lamina anatiny mifototra amin'ny grid an'ny LFSC3GA25E-7F900C FPGA mampiseho ny fandrindrana ny lojika azo zahana, sakana fitadidiana, loharanon'ny famantaranandro, ary rafitra interface tsara haingana.Ny singam-pihetsika azo arindra dia mamorona ny lamba lojika afovoany izay ametrahana ny faritra nomerika azo fehezina.Ny fizarana sysMEM embedded RAM fizarana dia manome fitahirizana angon-drakitra anatiny sy buffering ao anatin'ny lojika.Ny sela I O azo apetraka eo amin'ny sisin'ny fitaovana dia mampifandray ny lojika anatiny amin'ny tsimatra ivelany, miaraka amin'ny cluster I O azo programanina misy fifandraisana I O maro azo zahana.Ny sakana Quad SERDES sy ny interface sublayer coding ara-batana dia miseho eo akaikin'ny faritra ambony mba hanohanana ny fifandraisana serial haingana.Ny sakana ASIC voarafitra misy marika MACO dia tafiditra ao anatin'ny lamba lojika hanohanana rafitra fanodinana manokana.Ny loharanon'ny fitantanana ny famantaranandro misy soratra sysCLOCK analog PLLs sy sysCLOCK DLLs dia apetraka eo amin'ny sisin'ny rindrankajy mba hamoronana sy hizarana famantarana ny fotoana manerana ny maritrano azo zahana.

Ireo singa mifandraika amin'ny LFSC3GA25E-7F900C

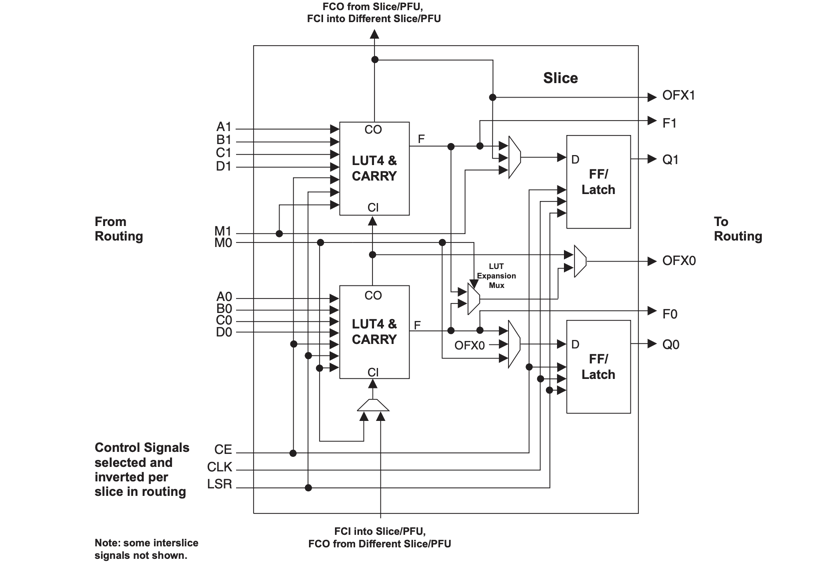

Firafitry ny atiny amin'ny silaka lojika ampiasaina ao anatin'ny singam-pandrafetana azo programan'ny LFSC3GA25E-7F900C FPGA.Ny bloc LUT4 roa dia manao asa lojika mitambatra amin'ny fampiasana famantarana fampidirana efatra misy soratra hoe A, B, C, ary D. Ny lojika mitambatra dia manohana ny asa arithmetika amin'ny alàlan'ny fampifandraisana ny fidirana mitondra sy mitondra famantarana mivoaka eo anelanelan'ny silaka mifanakaiky.Ny singa flip flop na latch dia mitahiry angon-drakitra mivoaka avy amin'ny dingana lojika, mamokatra vokatra voasoratra anarana Q0 sy Q1.Ny fampidirana fanaraha-maso toy ny famantaranandro, ny fampandehanana ny famantaranandro, ary ny fametrahana na famerenana famantarana dia mandrindra ny fandehan'ny singa fitahirizana.Ny fifandraisan'ny zotra amin'ny sisiny havia sy havanana dia mampifandray ilay silaka amin'ny tambazotram-pifandraisana azo programa manodidina, ahafahan'ny famantarana miditra avy amin'ny loharanon-dàlana ary mamerina ny vokatra efa nokarakaraina hiverina amin'ny lamban'ny lalana.

Ireo singa mifandraika amin'ny LFSC3GA25E-7F900C

Rafitra fanaraha-maso indostrialy

Ny loharanon-kevitra lojika azo zahana dia ahafahan'ny fitaovana mitantana ny filaharan'ny fotoana, ny fandehanana famantarana ary ny asa fanaraha-maso nomerika amin'ny fitaovana mandeha ho azy.Afaka mandrindra sensor sy actuators maro izy io raha mitazona ny fanodinana nomerika miorina ao anatin'ny rafitra fanaraha-maso.

Fotodrafitrasa momba ny serasera

Ny fitaovam-pifandraisana matetika dia mitaky fanodinana nomerika mora ampiasaina amin'ny fikirakirana data sy fanaraha-maso ny interface.Ny fitaovana dia afaka manodina ny angon-drakitra ho avy, mandamina ny lojika lalana, ary manohana rohy fifandraisana ao anatin'ny fitaovan'ny tambajotra.

Sehatra informatika mipetaka

Ny rafitra mipetaka dia mampiasa lojika azo zahana hitantana ny fikorianan'ny angona eo amin'ny processeur, ny fitadidiana ary ny fitaovana interface tsara.Ny fitaovana dia afaka mametraka lalana nomerika manokana izay mampifanaraka ny fihetsiky ny rafitra amin'ny fepetra fampiharana manokana.

High Speed ​​Data Acquisition Systems

Ny rafitra fandrefesana dia manangona famantarana avy amin'ny loharano maro miaraka amin'ny fotoana iray.Ny rafitra lojika azo zahana dia afaka mandamina famantarana nomerika miditra, mampifanaraka ny fotoana ary manomana ny angona ho an'ny fanodinana na famindrana bebe kokoa.

Hardware fanodinana famantarana

Ny fitaovana dia afaka manatanteraka asa arithmetika sy lojika izay manohana ny asa fanodinana famantarana.Ny sivana nomerika, ny tadivavarana fanaraha-maso ary ny asa fanovana angon-drakitra dia azo ampiharina mivantana ao anatin'ny rafitra lojika azo zahana.

LFSC3GA25E-7F900C Ny tombony sy ny fatiantoka

Tombontsoa

• Ny fahaiza-manao lojika lehibe azo zahana dia manohana ireo fiasa nomerika sarotra

• Ny isan'ny fifandraisana amin'ny fidirana sy ny fivoahana dia mamela ny fampidirana rafitra moramora

• Ny blocs fitadidiana natsofoka dia manome fitahirizana angon-drakitra anatiny sy fitehirizana

• Ny rafitra lojika azo amboarina dia mamela ny fiasan'ny fitaovana havaozina amin'ny alàlan'ny fanovana endrika

• Ny banky I O maro dia mamela ny fenitry ny famantarana samihafa ao anatin'ny fitaovana iray

Fatiantoka

• Ny fizotran'ny famolavolana dia mitaky fitaovana fampivoarana manokana sy rindran-drafitra

• Ny fahasarotan'ny fitaovana dia mety hampitombo ny fotoana famolavolana rafitra mandritra ny fampandrosoana

• Ny haben'ny fonosana lehibe dia mila filaharan'ny board circuit printy tsara

• Tsy maintsy dinihina ny fitantanana herinaratra rehefa misy loharano lojika maro miasa

Ireo singa mifandraika amin'ny LFSC3GA25E-7F900C

Laharan'ny ampahany	Mpanamboatra	Endri-javatra fototra	Ampiasao ny tranga / fanamarihana
Sary LFSC3GA25E-7FFN1020C	Ny sandan'ny anjara Lattice Semiconductor Corporation	Ny fitaovana FPGA avy amin'ny fianakaviana SC dia manolotra singa lojika 25,000 eo ho eo, loharano fitadidiana tafiditra, ary pin I/O maro azo zahana.Izy io dia mampiasa fonosana BGA tsara tarehy izay manohana ny firafitry ny faritra matevina sy ny endrika nomerika sarotra.	Ampiasaina amin'ny rafitra fanaraha-maso tafiditra, fifandraisana amin'ny fifandraisana, ary elektronika indostrialy izay ilaina ny fitaovana azo zahana sy ny fifandraisana I/O avo lenta.
Ampahany LFSC3GA25E-7FFA1020C	Ny sandan'ny anjara Lattice Semiconductor Corporation	Programmable FPGA miaraka amin'ny loharano lojika mitovy amin'ny andiany LFSC3GA25E.Manome sakana lojika azo amboarina, fitadidiana tafiditra, ary lalana dizitaly azo leferina izay ahafahan'ny mpamorona hampihatra ireo faritra nomerika mahazatra.	Mety amin'ny fanodinana famantarana nomerika, fampifandraisana ny interface, ary ny fanaraha-maso fitaovana azo zahana amin'ny rafitra elektronika sy fifandraisana.
Ampahany LFSC3GA25E-6FN900C	Ny sandan'ny anjara Lattice Semiconductor Corporation	Fitaovana FPGA miaraka amin'ny singa lojika manodidina ny 25K ary sakana fitadidiana mitambatra natao ho an'ny fitaovana nomerika azo zahana.Ny fonosana dia manome fifandraisana I/O maro izay manohana ny fampidirana rafitra sarotra.	Matetika ampiasaina amin'ny rafitra fanaraha-maso indostrialy, sehatra informatika mipetaka, ary fitaovana amin'ny tambajotra izay mitaky fikirakirana fitaovana mora azo.

Momba ny Lattice Semiconductor

Lattice Semiconductor dia orinasa semiconductor naorina tamin'ny 1983 ary manana foibe any Hillsboro Oregon any Etazonia.Ny orinasa dia mamolavola fitaovana lojika azo zahana sy teknolojia mifandraika ampiasaina amin'ny informatika, fifandraisana, rafitra indostrialy ary elektronika mpanjifa.Ny andalana vokatra ao aminy dia ahitana ny vavahady azo zahana eny an-tsaha, fitaovana lojika azo zahana, ary vahaolana amin'ny interface natao hanohanana ny famolavolana rafitra dizitaly.Ny fitaovana makarakara dia ampiasaina betsaka amin'ny rafitra mipetaka izay ahafahan'ny fiasan'ny hardware azo programa manampy amin'ny fitantanana ny fanodinana angon-drakitra, ny lojika mifehy, ary ny fandalovan'ny famantarana ao anatin'ny sehatra elektronika.

Fehiny

Ny LFSC3GA25E-7F900C FPGA dia manambatra ny lojika azo zahana, ny fitadidiana ao anatiny, ary ny fifandraisana mivoaka amin'ny fidirana moramora ao anatin'ny fitaovana tokana.Amin'ny fahatakarana ny maritranony dia azonao atao ny mahita ny fomba fandaminana ny fiasan'ny lojika nomerika sy ny fandehanan'ny famantarana manerana ny lamba azo programanina.Ny endri-javatra toy ny singa lojika azo amboarina, ny tamba-jotra zotra, ary ny sakana amin'ny fitantanana ny famantaranandro dia ahafahan'ilay fitaovana manohana ny rafitra rafitra maro.Ny firafiny dia mahatonga azy ho mety amin'ny fanodinana angon-drakitra, ny lojika mifehy, ary ny fitaovam-pifandraisana.Rehefa mandinika ny kisary sy ny toromarika ianao dia mahazo sary mazava kokoa ny fomba hanohanana ny fitaovana elektronika azo zahana amin'ny programa.

Takelaka data PDF

Takelaka data LFSC3GA25E-7F900C

Ampahany LFSC3GA25E-7F900C.pdf

Ny Dev Pkg rehetra Mark Chg 12/Nov/2018.pdf

Famindrana vokatra 10/Mar/2016.pdf

Fitaovan'ny vifotsy/Lead 23/Jun/2015.pdf
