Fahatakarana ny olana momba ny herin'ny fanombohana LPC84x sy ny filaharan'ny Power-Up feno

Ny microcontrollers LPC84x dia ampiasaina betsaka amin'ny rafitra mipetaka satria izy ireo dia manambatra ny herin'ny fanodinana, ny fitadidiana ary ny periferika amin'ny fitaovana iray.Mba hiantohana ny fampandehanana azo antoka dia mila mahatakatra ny fomba fiaingan'ny microcontroller ianao ary ny fiantraikan'ny toetry ny herinaratra amin'ny fitondran-tenany.Ity lahatsoratra ity dia manazava ny endri-javatra fototra sy ny maritrano an'ny microcontrollers LPC84x, miaraka amin'ny fitakiana famatsiana herinaratra, ny mekanika famerenana ary ny filaharan'ny fanombohana.Izy io koa dia miresaka momba ny olan'ny herinaratra fanombohana mahazatra sy ny fomba azo atao hamahana azy ireo.

Catalog

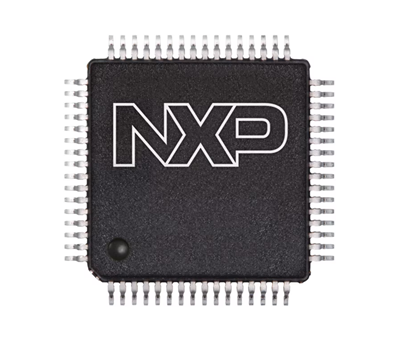

Sary 1. LPC84x Microcontroller

Overview ny LPC84x Startup Power Olana

Ny microcontrollers LPC84x dia ampiasaina betsaka amin'ny rafitra mipetaka satria izy ireo dia manambatra ny fahaiza-manao fanodinana, fitadidiana ary periferika amin'ny fitaovana mirindra sy mitsitsy.Na izany aza, ny asa azo antoka dia miankina betsaka amin'ny fizotry ny fampiakarana herinaratra azo antoka sy voafehy tsara.Mandritra ny fanombohana dia mety hisy fiantraikany amin'ny fiatombohan'ny microcontroller ny olana toy ny famatsian-tsolika tsy miovaova, ny tahan'ny fiakaran'ny voly tsy mety, na ny fepetra famerenana tsy mifanaraka.Ireo fepetra ireo dia mety manakana ny fitaovana tsy ho tonga amin'ny fampandehanana ara-dalàna na hanemotra ny boot ny rafitra.

Ireo singa mifandraika amin'ny LPC84x Microcontrollers

1. ARM Cortex-M0+ Core

Ny andiany LPC84x dia naorina manodidina ny processeur ARM Cortex-M0+, izay natao ho an'ny fanjifana herinaratra ambany sy ny fahombiazany.Ity fototra 32-bit ity dia manohana ny fiatrehana ny fiatoana haingana sy ny famonoana voafaritra tsara, ka mahatonga azy ho mety amin'ny fampiharana tafiditra.Ny maritranony tsotra dia ahafahana manangana rindrankajy mirindra sady mitazona ny fahaiza-manao fanodinana azo antoka.Ny fototra koa dia manohana ny fitaovana fampivoarana ARM mahazatra ho an'ny fandaharana mora kokoa sy ny debugging.

2. Fahatsiarovana tselatra mipetaka

Ireo microcontrollers ireo dia misy fahatsiarovana tselatra amin'ny chip ampiasaina hitahiry kaody programa sy firmware.Matetika ny tselatra anatiny dia manome habaka ampy ho an'ny rindranasa tafiditra nefa tsy mila fitaovana fitadidiana ivelany.Ny tselatra mitambatra dia ahafahana miditra haingana kokoa amin'ny torolalana ary manatsara ny fahombiazan'ny rafitra amin'ny ankapobeny.Manamora ny famolavolana fitaovana ihany koa izy io satria ny microcontroller dia afaka miasa tsy miankina aorian'ny fandaharana.

3. Fahatsiarovana SRAM

Ny fianakaviana LPC84x dia mampiditra SRAM anatiny ho an'ny fitehirizana angon-drakitra amin'ny fotoana fitehirizana sy ny fiasan'ny stack.Ity fitadidiana ity dia mamela ny fidirana haingana ho an'ny variables, buffers ary data fanodinana vonjimaika.Ny SRAM haingana dia manatsara ny hafainganam-pandehan'ny famonoana satria ny CPU dia afaka miditra amin'ny angona tsy miandry fitadidiana ivelany.Izy io koa dia manohana ny asa maro be ao anatin'ny rindranasa tafiditra.

4. Fifandraisana Fifandraisana Serial Flexible

Misy peripheralin'ny fifandraisana maro azo ampiasaina hampifandraisana ireo fitaovana ivelany sy modules.Anisan'izany ny fifandraisana UART ho an'ny fifandraisana serial, ny fifandraisana SPI ho an'ny fifandraisana periferika haingam-pandeha, ary ny fifandraisana I²C ho an'ny tambajotra sensor sy fanaraha-maso.Manamora ny fampidirana fitaovana amin'ny endrika mipetaka ireo sakana fifandraisana voaorina ireo.Azo ampiasaina hampifandraisana ny fampisehoana, sensor, fitaovana fitadidiana ary singa nomerika hafa.

5. Analog Peripheral Support

Ny microcontrollers LPC84x dia misy endri-javatra analogue mitambatra toy ny 12-bit Analog-to-Digital Converter (ADC).Izany dia mamela ny fitaovana handrefesana famantarana analoga avy amin'ny sensor na faritra ivelany.Ny variana sasany dia misy ihany koa ny fampiasa Digital-to-Analog Converter (DAC) amin'ny famokarana vokatra analogue.Ireo fahaiza-manao ireo dia ahafahan'ny microcontroller mifandray mivantana amin'ny famantarana.

6. Fanamboarana I/O mora azo

Ny tsimatra fampidirana/famoahana (GPIO) amin'ny ankapobeny dia ahafahan'ny microcontroller mifandray amin'ny singa fitaovana ivelany.Ny LPC84x dia misy endri-pandaminana flexible pin izay ahafahan'ny asa maro omena amin'ny pin tokana.Ity flexibility ity dia manampy amin'ny fanatsarana ny fisehon'ny PCB sy ny fampitomboana ny periferika misy.Ny pin GPIO dia azo amboarina ho an'ny fampidirana nomerika, famoahana, na fiasa periferika hafa.

7. Low-Power Operation Modes

Ampidirina ny maodely ambany hery mba hampihenana ny fanjifana angovo amin'ny fampiharana mandeha amin'ny bateria.Ireo maodely ireo dia ahafahan'ny microcontroller manafoana ny periferika tsy ampiasaina na mampihena ny famantaran'ny rafitra mandritra ny fotoana tsy miasa.Ny endri-pitantanana herinaratra dia manampy amin'ny fanitarana ny faharetan'ny bateria amin'ny fitaovana azo entina.Ny rafitra dia afaka miverina haingana amin'ny asa mavitrika rehefa ilaina.

8. Fampitandremana mitambatra sy Module fanaraha-maso

Ny maody fameram-potoana isan-karazany dia ampidirina hanohanana ny fandrefesana ny fotoana, ny famokarana famantarana ary ny fanaraha-maso ny hetsika.Anisan'izany ny fameram-potoana isan-karazany, ny fameram-potoana azo amboarina amin'ny fanjakana, ary ny fameram-potoana mpiambina.Ny fameram-potoana dia ahafahan'ny fanaraha-maso ara-potoana mazava tsara amin'ny rafitra napetraka toy ny fanaraha-maso maotera, ny fotoanan'ny fifandraisana, na ny fandaharam-potoanan'ny asa.Manatsara ny fahatokisana sy ny fahombiazan'ny rafitra ireo modules ireo.

LPC84x Block Diagram Overview

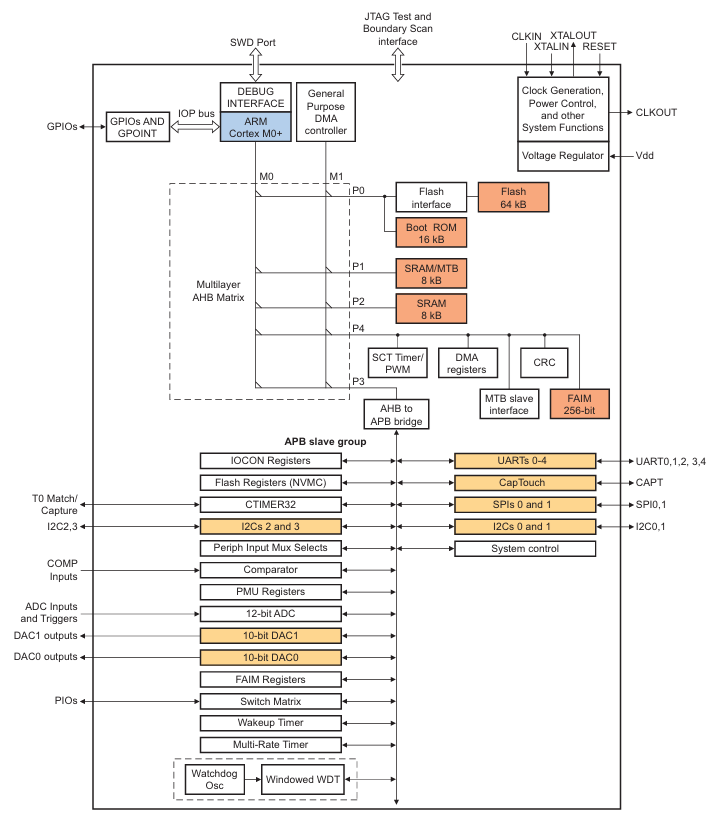

Sary 2. LPC84x Microcontroller Block Diagram

Ny maritrano LPC84x dia mampiditra blocs maro miasa izay miara-miasa amin'ny fanatanterahana asa fanodinana tafiditra.Eo afovoan'ny rafitra dia ny CPU ARM Cortex-M0+, izay manatanteraka ny torolàlana momba ny programa voatahiry ao anaty fitadidiana tselatra anatiny rehefa miditra amin'ny angona avy amin'ny SRAM.Matrix bus AHB multilayer mampifandray ny processeur miaraka amin'ny maody fahatsiarovana sy ny fifandraisana periferika, manome fahafahana ny fifandraisana mahomby eo amin'ny singa anatiny.Ny famokarana famantaranandro sy ny fitantanana herinaratra dia manakana ny fotoanan'ny rafitra ary miantoka ny fiasan'ny fitaovana amin'ny fomba fiasa samihafa.Ny interface debug toy ny SWD dia mamela ny fandaharana sy ny fitsapana firmware mandritra ny fampandrosoana.Ny periferika isan-karazany, ao anatin'izany ny fameram-potoana, ny maody fifandraisana, ary ny fifandraisana analogue, dia mifandray amin'ny alàlan'ny rafitry ny fiara fitateram-bahoaka mba hanomezana fifandraisana amin'ny fitaovana ivelany.Miara-miasa, ireo sakana ireo dia mamorona rafitra microcontroller compact natao ho an'ny fanaraha-maso mahomby.

Ireo singa mifandraika amin'ny LPC84x

Paramètre	Symbol	Typical / Range
Voltage famatsiana	VDD	1.8 V – 3.6 V
Voltage famatsiana Analog	VDDA	1.8 V – 3.6 V
Voltage miasa (mahazatra)	VDD	3.3 V
Fehezan'ny Voltage Miasa	VPOR	~1.5 V (mahazatra)
Brown-Out Voltage Level	VBOR	Azo amboarina (~1.7–2.7 V)
Active Mode Current	IDD	Miankina amin'ny fitaovana
Lalina-Sleep Current	IDD(DS)	Tena ambany (µA)
Maximum GPIO Voltage	VIO	Hatramin'ny VDD
Temperature miasa	TA	-40°C hatramin’ny +105°C
Recommended decoupling Capacitor	-	0.1 µF akaikin'ny pin VDD tsirairay

LPC84x Reset loharano sy fitondran-tena fanombohana

Famerenana herinaratra (POR)

Power-On Reset (POR) dia rafitra famerenam-bola anatiny izay mihetsika ho azy rehefa ampiharina voalohany amin'ny microcontroller LPC84x ny herinaratra.Ny tanjony lehibe dia ny mitazona ny rafitra ao amin'ny toe-javatra reset mandra-pahatongan'ny famatsiana herinaratra tonga amin'ny ambaratonga azo antoka.Rehefa mandeha ny herin'ilay fitaovana, dia manara-maso ny voltase famatsiana ny faritra POR ary manakana ny CPU tsy hanatanteraka mialoha ny toromarika.Raha vantany vao milamina ny volt, dia avoaka ny fepetra famerenana ary manomboka manatanteraka ny code avy amin'ny fahatsiarovana tselatra anatiny ny processeur.Izany dia miantoka fa ny microcontroller dia manomboka amin'ny toe-javatra azo vinavinaina foana aorian'ny fampiharana ny herinaratra.Ao amin'ny maritrano anatiny, ny rafitra reset dia mifandray amin'ny famantaranandro sy ny sakana fitantanana herinaratra alohan'ny hanombohan'ny asa mahazatra.Ity rafitra ity no fototry ny fizotry ny fanombohana LPC84x.

Famerenana Brown-Out (BOR)

Brown-Out Reset (BOR) dia rafitra fiarovana izay mamerina ny microcontroller LPC84x rehefa latsaka ambanin'ny fe-potoana azo antoka ny famatsiana.Ny tanjony dia ny hisakanana ny CPU tsy hiasa ao anatin'ny toe-javatra malefaka tsy miovaova izay mety hiteraka fihetsika tsy ampoizina.Rehefa latsaka ambanin'ny haavon'ny configured ny voltase, ny circuit BOR dia miteraka famerenan'ny rafitra hiarovana ny fahatsiarovana sy ny periferika.Aorian'ny fiverenan'ny voltase famatsiana amin'ny haavony tsy miova, dia miverina ara-dalàna ny fitaovana.Ity endri-javatra ity dia manampy amin'ny fitazonana ny asa azo antoka amin'ny rafitra izay mety hitrangan'ny fiovaovan'ny herinaratra.Ao amin'ny maritrano anatiny, ny circuits fanaraha-maso ny voly dia miasa miaraka amin'ny sakana fanaraha-maso herinaratra mba hamantarana ny toetry ny voly ambany.Vokatr'izany, ny microcontroller dia afaka miverina soa aman-tsara amin'ny fihenan'ny voly vonjimaika.

Pin Reset ivelany (RESET)

Ny pin RESET ivelany dia manome fomba fitaovana hamerenana ny microcontroller LPC84x avy any ivelan'ny puce.Izy io dia mamela ny fitaovana ivelany na famantarana fanaraha-maso hanery ny microcontroller ho amin'ny toetry ny famerenana rehefa ilaina izany.Rehefa lasa mavitrika ny famantarana RESET, dia mijanona amin'ny fanatanterahana ny toromarika ny processeur ary miverina amin'ny fepetra fanombohana voalohany.Izany dia miantoka fa ny rafitra dia afaka miverina amin'ny fomba madio mandritra ny hetsika sasany miasa.Aorian'ny famotsorana ny mari-pamantarana famerenana, ny fitaovana dia manao ny dingana fanombohana anatiny alohan'ny hamerenana indray ny firmware.Ny fanaraha-maso famerenana ivelany dia matetika ampiasaina mandritra ny fandaharana, ny debugging, na ny fanaraha-maso ny rafitra.Ao anatin'ny firafitry ny rafitra anatiny, ity lalana famerenana ity dia mifandray mivantana amin'ny fanaraha-maso afovoany.

Reset Watchdog

Mitranga ny famerenan'ny Watchdog rehefa hitan'ny fameram-potoanan'ny watchdog fa tsy mandeha tsara intsony ny rindrambaikon'ny rafitra.Manara-maso tsy an-kijanona ny fanatanterahana fandaharana amin'ny alalan'ny fitakiana fanavaozana tsindraindray avy amin'ny firmware mandeha ny fameram-potoana mpiambina.Raha tsy mahavita mamelombelona ny fameram-potoana ao anatin'ny fe-potoana nandrasana ny lozisialy, dia tapitra ny fameram-potoana ary miteraka famerenan'ny rafitra.Ity rafitra ity dia miaro ny rafitra amin'ny fianjeran'ny rindrambaiko, ny tadivavarana tsy manam-petra, na ny fahadisoana tsy ampoizina.Rehefa vita ny famerenana dia manomboka ny microcontroller ary manomboka manatanteraka ny programa indray.Ao amin'ny maritrano anatiny, ny fameram-potoana mpiambina dia miasa miaraka amin'ny lojikan'ny fanaraha-maso sy ny fameram-potoana.Ny tanjony dia ny hanatsara ny fahamendrehan'ny rafitra amin'ny ankapobeny sy ny fitazonana ny fiasa mitohy amin'ny rafitra tafiditra.

LPC84x Power-Up Sequence

1. Famatsiana herinaratra

Rehefa ampiharina voalohany amin'ny fitaovana ny voltora, dia mila fotoana fohy ny faritra anatiny mba hiorenan'ny famatsiana.Mandritra io dingana io, ny mpanelanelana anatiny sy ny sakana amin'ny fitantanana herinaratra dia mametraka ny haavon'ny voltase mety ho an'ny CPU sy ny periferika.Ny microcontroller dia mijanona ho tsy mavitrika raha toa ka mitranga izany fanamafisana izany.Izany dia manakana ny fihetsika tsy azo ianteherana mandritra ny dingana voalohan'ny fampandehanana herinaratra.Ny voltase stable dia miantoka fa ny circuit logic anatiny dia afaka miasa tsara.

2. Fampahavitrihana famerenam-pahefana

Rehefa manomboka milamina ny famatsiana, dia mitazona ny processeur amin'ny toetry ny famerenan'ny Power-On Reset.Ity famerenana ity dia manakana ny CPU tsy hanatanteraka toromarika mandra-pahatongan'ny voltora tonga amin'ny ambaratonga azo antoka.Ny reset controller dia manara-maso ny voltase famatsiana tsy tapaka mandritra ity dingana ity.Rehefa mihoatra ny fe-potoana takiana ihany no manomboka mivoaka ny reset.Izany dia miantoka fa ny microcontroller dia manomboka amin'ny rafitra madio.

3. Famantarana ny famantaranandro anatiny

Rehefa voadio ny fepetra famerenana dia manomboka ny rafitra famantaranandro anatiny ny microcontroller.Ny mpamokatra famantaranandro dia manomboka ny oscillator anatiny, izay manome fotoana ho an'ny CPU sy ny periferika.Ity famantaranandro ity dia lasa fanondroana fotoana lehibe indrindra amin'ny fanatanterahana ny rafitra.Ny processeur dia tsy afaka mandefa toromarika raha tsy misy loharanon'ny famantaranandro.Noho izany, dingana manan-danja amin'ny fanombohana ny rafitra ny fanombohana famantaranandro.

4. Fanombohana fahatsiarovana

Mandritra ny dingana manaraka, ny processeur dia manomana rafitra fitadidiana anatiny ampiasain'ny programa.Ny fahatsiarovana tselatra dia manome ny torolalana momba ny firmware, raha ny SRAM kosa dia mitahiry angon-drakitra mandeha.Ny rafitra ihany koa dia manomana ny latabatra véktora ampiasaina amin'ny fitantanana ny fiatoana.Ity fametrahana fahatsiarovana ity dia ahafahan'ny processeur mahita tsara ny toerana idiran'ny programa.Ny fanombohana fahatsiarovana araka ny tokony ho izy dia miantoka ny fanatanterahana ny firmware.

5. Fampidirana periferika

Aorian'ny fiomanana amin'ny fitadidiana, ny rafitra dia ahafahan'ny periferika anatiny manan-danja.Ireo periferika ireo dia mety ahitana fameram-potoana, maody fifandraisana, ary rejisitra fanaraha-maso takian'ny firmware.Ny periferika sasany dia mijanona ho kilemaina mandra-pahetsika ny rindrambaiko fampiharana azy.Ny dingana fanombohana dia miantoka fa ny tontolo iainana fototra dia vonona.Ity dingana ity dia manomana ny fitaovana ho an'ny fampiharana fampiharana.

6. Manomboka ny famonoana firmware

Rehefa vita ny dingana rehetra amin'ny fanombohana anatiny, dia manomboka manatanteraka ny firmware voatahiry ao anaty fitadidiana tselatra ny processeur.Mazàna ny famonoana dia manomboka amin'ny vector reset voafaritra ao amin'ny code program.Manomboka amin'io fotoana io, ny fampiharana napetraka dia mifehy ny fiasan'ny rafitra.Ny firmware dia manamboatra periferika, manodina famantarana fampidirana ary manatanteraka ny asan'ny rafitra.Izany dia manamarika ny fifindrana avy amin'ny fanombohana fitaovana mankany amin'ny fotoana fiasan'ny fampiharana.

Olana mahazatra LPC84x Startup Power

• Fiakarana Volana miadana mandritra ny fampiakarana

Raha miakatra miadana loatra ny famatsiana herinaratra, dia mety hihetsika tsy ampoizina ny rindran-damina famerenana anatiny.Ny taham-pandeha miadana dia mety hanemotra ny famotsorana famerenana amin'ny laoniny ary hisy fiantraikany amin'ny fanombohana ny fitaovana.Amin'ny rafitra sasany, ny CPU dia mety manandrana manomboka alohan'ny hiorenan'ny voly.Mety hiteraka fihetsika tsy mifanaraka amin'ny fanombohana izany.

• Fitabatabana na tsy fahatomombanana

Ny tabataba elektrônika amin'ny tsipika famatsiana herinaratra dia mety hanelingelina ny fanombohana microcontroller stable.Ny tabataba dia mety hiteraka fihenam-bidy vonjimaika izay miteraka famerenana tsy nahy.Ireo fiovaovan'ny toetr'andro ireo dia mety hisy fiantraikany amin'ny famantaranandro anatiny sy ny lozika.Vokatr'izany dia mety hiverina imbetsaka ny microcontroller.

• Tsy ampy decoupling Capacitors

Ny fanapotehana ratsy eo akaikin'ny tsimatra herinaratra microcontroller dia mety hiteraka voltase tsy milamina mandritra ny fanombohana.Ny fiovana amin'izao fotoana izao ao anatin'ny puce dia mitaky capacitors eo akaiky eo mba hanamafisana ny famatsiana.Raha tsy misy decoupling araka ny tokony ho izy, dia mety hitranga ny spikes.Ity tsy fandriam-pahalemana ity dia mety hisy fiantraikany amin'ny fanombohana ny rafitra.

• Mihena ny Voltage mandritra ny fanombohana

Raha tsy afaka manome herinaratra ampy ny famatsiana herinaratra amin'ny fanombohana, dia mety hidina vetivety ny voltase.Ity toe-javatra ity dia mety hiteraka toe-javatra famerenana volontany.Mety hitranga izany rehefa manomboka miaraka ny singa hafa ao amin'ny rafitra.Mety hanelingelina ny fizotry ny boot ireo fisondrotana vonjimaika ireo.

•Avereno ny tsy fahatomombanan'ny famantarana

Ny famantarana famerenana ivelany izay miovaova mandritra ny fampiakarana herinaratra dia mety hiteraka famerenana miverimberina.Raha toa ka tsy mijanona ho marin-toerana ny mari-pamantarana famerenana dia mety tsy hamita ny fanombohana azy mihitsy ny microcontroller.Izany dia afaka manakana ny firmware tsy hiasa ara-dalàna.Ilaina ny fepetra famerenana marin-toerana ho an'ny fanombohana azo antoka.

• Tsy mety ny fisian'ny loharanon'ny famantaranandro

Raha miankina amin'ny loharano famantaranandro ivelany izay tsy manomboka tsara ny rafitra, dia mety tsy mandeha tsara ny CPU.Raha tsy misy famantarana famantaranandro marin-toerana dia tsy afaka manomboka ny fanatanterahana ny fampianarana.Izany dia mety hahatonga ny rafitra ho toa tsy mamaly.Zava-dehibe ny fahamarinan'ny famantaranandro ho an'ny fanombohana microcontroller mahazatra.

Famahana olana amin'ny fanombohana LPC84x

• Hamarino ny fahamarinan-toerana famatsiana

Ny dingana voalohany amin'ny famahana olana dia ny fandrefesana ny famatsian'ny microcontroller amin'ny alàlan'ny oscilloscope na multimeter.Tokony hijanona ao anatin'ny fetran'ny fampandehanana atolotra mandritra ny fanombohana ny voltase.Ny fitetezana tampoka na ny spikes dia mety manondro ny tsy fitoniana famatsiana herinaratra.Ny fijerena ny onjam-pamokarana herinaratra mandritra ny fampandehanana herinaratra dia afaka manambara olana miafina.Zava-dehibe ho an'ny fanombohana microcontroller azo antoka.

• Jereo ny Reset Signal Time

Ny famantarana famerenana dia tokony hijanona ho marin-toerana sy mifanaraka tsara amin'ny fizotran'ny herinaratra.Maro matetika no manara-maso ny reset pin mba hanamarina fa mandeha araka ny efa nampoizina nandritra ny fanombohana.Ny famantarana famerenana tsy milamina na mitabataba dia mety hamerina ny rafitra imbetsaka.Ny fanamarinana ny fotoana famerenam-potoana dia miantoka fa aorian'ny fitokanana ny herinaratra ihany no hitranga.Ny fitondran-tena famerenana marina dia manohana ny boot system mety.

• Jereo ny sivana famatsiana herinaratra

Ny singa fanivanana herinaratra toy ny capacitor decoupling dia tokony hodinihina tsara.Ireo capacitor ireo dia manampy amin'ny fitazonana ny tosidra maharitra mandritra ny fiovana haingana.Ny fametrahana tsy ampy na ny capacitance tsy ampy dia mety hamela ny tabataba malefaka hisy fiantraikany amin'ny microcontroller.Ny fiantohana ny fanivanana mety dia manatsara ny fahatokisana fanombohana.Ny fanaraha-maso ny fitaovana dia matetika mampiseho ny capacitors tsy hita na diso napetraka.

• Hamafiso ny fiasan'ny Loharano famantaranandro

Ny famantaranandron'ny rafitra dia tsy maintsy manomboka araka ny tokony ho izy ny processeur mba hanatanteraka ny toromarika.Hamarino ny famantarana oscillator mba hanamafisana ny fiasa mety.Raha tsy manomboka ny loharanon'ny famantaranandro, dia tsy afaka mihazakazaka firmware ny CPU.Ny fanaraha-maso ny famantarana famantaranandro dia manampy amin'ny famaritana raha mandeha tsara ny fizaran-potoana.Ilaina ny fiasan'ny famantaranandro azo itokisana amin'ny fanombohana ara-dalàna.

• Diniho ny Code Initialization Firmware

Ny kaody fanombohana ao anatin'ny firmware dia mety hisy fiantraikany amin'ny fitondran-tena fanombohana ny rafitra.Avereno jerena ny reset handler sy ny rafitra fanombohana mahazatra.Ny fandrindrana diso ny rejistra na ny periferika dia mety hanemotra ny fampandehanana ara-dalàna.Ny fanamarinana ny kaody fanombohana dia miantoka fa ny firmware dia manomboka tsara ny fitaovana.Ny fanaraha-maso rindrambaiko dia mameno ny debugging hardware.

• Jereo ny fitondran-tena manomboka amin'ny Debug Tools

Ny interface debug toy ny SWD dia ahafahana manara-maso ny hetsika processeur mandritra ny fanombohana.Amin'ny fampiasana fitaovana fanivanana, jereo raha tonga any amin'ny teboka fidirana amin'ny programa lehibe ny CPU.Ny teboka fiatoana sy ny diarin'ny debugging dia manampy amin'ny famantarana ny fiatoana ny fanombohana.Ity fomba ity dia manome fomba fijery sarobidy momba ny fitondran-tenan'ny rafitra mandritra ny dingana fanombohana voalohany.

Fehiny

Ny fanombohana azo itokisana amin'ny microcontroller LPC84x dia miankina amin'ny hery tsy miovaova, ny fitondran-tena famerenana marina ary ny rafitra famantaranandro miasa tsara.Ny dingana fanombohana manan-danja dia misy ny fanamafisana ny herinaratra, ny famotsorana famerenana, ny fametrahana famantaranandro, ny fanomanana ny fitadidiana ary ny fanatanterahana ny firmware.Ny olana toy ny fianjeran'ny voly, ny tabataba, ny decoupling ratsy, na ny famantarana famerenana tsy miovaova dia mety hanelingelina ity dingana ity.Ny famolavolan-jiro amim-pitandremana sy ny famahana olana mirindra dia manampy amin'ny fiantohana ny fanombohana tsy tapaka sy ny fiasan'ny rafitra.
