Fahatakarana ny microcontroller ATMEGA4809: Pinout, Datasheet, ary fiasa lehibe

Ny Micmega4809 Microcontroller, ampahany amin'ny Megaavr® 0-Series Micchip, dia fitaovana mahery vaika mba hikatsahanao fifandanjana eo amin'ny fampisehoana, ny fahaiza-manao ary ny fahombiazanao.Miasa amin'ny Fivoriana hatramin'ny 20 MHz, ity microcontroller ity dia mampiditra ny programa Avr® miaraka amin'ny Multwar Multiplier, izay mahatonga azy ho tsara amin'ny fangatahana isan-karazany amin'ny rafitra elektronika amin'ny rafitra fanaraha-maso.Ao amin'ity lahatsoratra ity, hitrandraka ny endri-tsoratra, ny endri-javatra sy ny fiasa lehibe, ary ny fampiasa mandroso, ary ny fanasongadinana ny antony mahatonga azy io ho safidin'ny tetikasa sy sarotra.

katalaogy

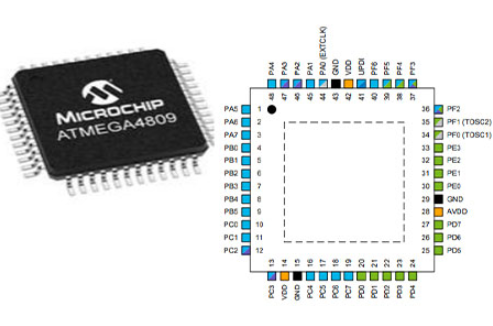

Pinout of atmega

Modely CAD an'ny ATMEGA

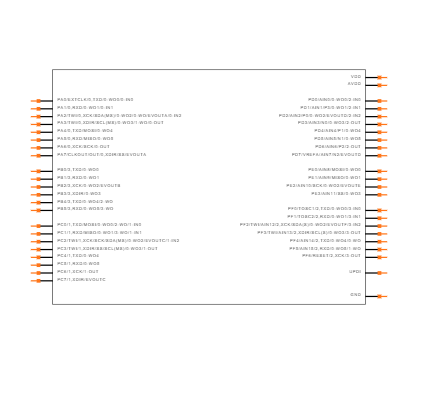

marika famantarana

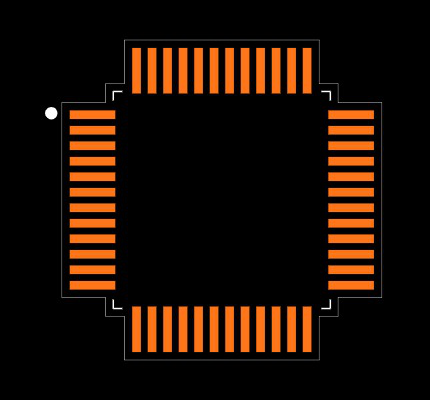

Phootperint

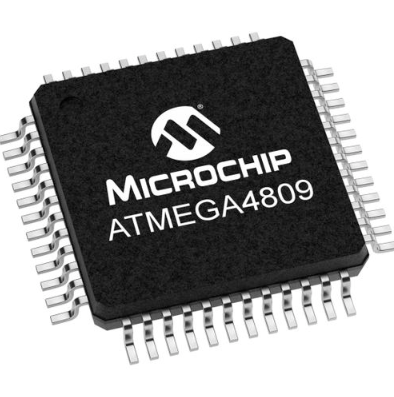

Atmega4809 Overview

Amin'ny maha-mpikambana azy ao amin'ny Series Megaavr® 0-Series, ny ATMEGA4809 dia mivoaka amin'ny alàlan'ny fampidirana ny processor AVR® miaraka amin'ny horgane iray izay afaka miasa amin'ny 18 MHz.Ity microcontroller ity dia misy amin'ny fanitsiana isan-karazany, izay ahitana ny fahatsiarovana 48 kb Flash, 6 kb sram, ary 256 baoty EEPOM ao anatin'ny 28- ka hatramin'ny 48-PIN.Ny famolavolana azy ireo dia mifototra amin'ny maritrano marefo sy ambany izay mampiditra ny endri-javatra mampihetsi-po toy ny rafitry ny hetsika, ny torimaso, ny asa an-jatony, ary ny periphers state-kanto, taratry ny fanavaozana farany an'i Microchip.

Architecture sy fampisehoana

• AVR Processor sy Hardware Multiplier: Vita amin'ny processor AVR® noforonina tamin'ny multwarlier hardware, ny ATMEGA4809 dia mitondra fahombiazana sy fampisehoana tsara sy fampisehoana.Mihazakazaka amin'ny hafainganam-pandeha hatramin'ny 20 MHz, ity duo ity dia manatsara ny hafainganam-pandeha ho an'ny asa matematika sarotra.Ny fahaiza-manao toy izany dia mahatonga ny microcontroller mety tsara amin'ny fangatahana mitaky ny fitakiana avo lenta sy ny fanodinana haingana.Ny famolavolana ireo dia miangavy ireo izay miezaka ny hikapoka ny fifandanjana eo amin'ny fanjifana herinaratra sy ny fampandehanana, ary manolotra mety tsara amin'ny filàna ara-teknika isan-karazany.

•Configurations fahatsiarovana: Miaraka amin'ny safidy fitadidiana mora vidy, ny ATMEGA4809 dia manome ny fanamafisana hatramin'ny 48 Kb Flash Fahatsiarovana Flash, 6 KB Sram, ary 256 bytes EEPROM.Ity fampifangaroana ity dia manangona ny filàna fampiharana isan-karazany, avy amin'ny asa tsotra izay mitaky fahatsiarovana kely indrindra amin'ny fampiharana sarotra kokoa.Ny toe-javatra tena misy eran-tany dia mampiseho fa ny fanamboarana fahatsiarovana mandanjalanja dia afaka manatsara ny fampisehoana sy ny fandraisana andraikitra sy ny fandraisana andraikitra.

Endri-javatra ambany

• Rafitra hetsika: Ny rafitry ny hetsika ATMEGA4809 dia mamela ny fifandraisana periferi-to-peripheral mivantana, hanafoana ny filàna fitsabahan'ny CPU.Ity endri-javatra ity dia mampihena ny fanjifana herinaratra ary mamporisika ny fahombiazana amin'ny alàlan'ny famelana ny asa ho vita miaraka amin'ny Wake-Ups.Amin'ny alàlan'ny fampihenana ny entan'ny CPU, dia manitatra ny fiainana amin'ny bateria amin'ny fitaovana portable ary manatsara ny fahombiazan'ny rafitra amin'ny ankapobeny.Ity filozofia famolavolana ity dia manantitrantitra ny fifangaroana amin'ny fampandehanana sy ny fampiasa amin'ny angovo, ary ny famerenam-bola amin'ny fampiharana izay laharam-pahamehana.

• Technology Technalking: Ny teknolojia teknolojia matory dia ahafahan'ny peripherals hikambana amin'ny mahaleo tena raha ny CPU dia mijanona ao amin'ny maodely torimaso ambany.Ity fahaiza-manao ity dia manome antoka ny asa lehibe dia tanterahana amin'ny hazavan'ny herinaratra kely indrindra, manatsara ny halavan'ny fitaovana sy ny fahombiazan'ny fitaovana.Ny zavatra niainana avy amin'ny fampiharana isan-karazany dia manasongadina ny maha-zava-dehibe ny teknika famonjen'ny herinaratra toy izany amin'ny fampiharana izay misy ny fahombiazan'ny angovo.

Fahazoana fahaiza-manao

Ny ATMEGA4809 dia mampirehareha ny fampiasa an-tariby Analog, izay mampiseho ny tsy fiangonan'i Analog-to-digital (ADC), Digital-to-converters (DAC), ary Comparator.Ireo peripherals an-jaza ireto dia manome fanodinana famantarana famantarana, izay ampiasaina amin'ny fampiharana ny fahazoana angon-drakitra momba ny angon-drakitra sensor, fanodinana famantarana audio, ary ny toe-javatra hafa izay takiana ny fandrefesana analogika.Ampiasaina ny fampiharana azo ampiharina fa ny fitazonana ny fahitsiana avo lenta dia fototra amin'ny fanatanterahana ny fampisehoana rafitra azo itokisana sy tsy miovaova.

Peripherals sy fanitarana

Nomena peripheral efa mandroso, ny ATmega408 dia manohana rindranasa maro be dia be.Ireo peripherals ireo dia manitatra ny fahaizan'ny microcontroller miaraka amin'ny fifandraisana amin'ny protocols serasera, timers, ary pulse-squiting mode (pwm).Ny periferiera periferiera toy izany dia ahafahan'ny ATMEGA4809 hampifanaraka amin'ny famolavolana isan-karazany sy ny saro-pantarina, mamolavola vahaolana vaovao amin'ny alàlan'ny fahaizany sy ny fanitarana azy.

Famaritana antsipirihany

Ity ny latabatra fanamarihana teknika momba ny teknolojia microchip Atmega4809-afr.

Type	fikirana
Orinasa Fe-potoana	13 HERINANDRON'NY
fitomboan'ny Type	Surface tendrombohitra
Fonosana / Raharaha	48-tqfp Pad pad
Surface tendrombohitra	ENY
NY FANAZAVANA Ny niova fo	A / D 16x10b
isa an'ny I / OS	41
Rom (Teny)	24,576
fandidiana hafanana	-40 ° C hatramin'ny 125 ° C TA
Packaging	scotch & Reel (tr)
ANDIAN-DAHATSORATRA	Megaavr® 0
anjara sata	Mavitrika
hamandoana Sensitivity Level (MSL)	3 (168 ora)
isa amin'ny fijanonana	48
HTS fehezan-dalàna	8542.31.00.01
Terminus Toerana	Quad
Terminus -KARAZANY	Gullwing
Famatsiana Zintin'aratra	3V
Terminus dity	0.5mm
Base Laharana ampahany	ATMEGA4809
JESD-30 fehezan-dalàna	S-Pqfp-G48
Famatsiana Voltage-Max (VSUP)	5.5v
Famatsiana Voltage-Min (VSUP)	1.8v
Oscillator Type	anaty
Hafainganam-pandeha	20mhz
ram Size	6k x 8
Zintin'aratra - famatsiana (VCC / VDD)	1.8v mankany 5.5v
UPS / UCS / Peripheral Karazana ics	Microcontroller, Risc
fototra processeur	Avr
peripherals	Brown-out Hita / famerenana, por, pwm, wdt
Famantaranandro hatetika	20mhz
FANDAHARAM-POTOANA Karazana fahatsiarovana	Flash
fototra Size	8-bit
FANDAHARAM-POTOANA Haben'ny fahatsiarovana	48kb (48k x 8)
fifandraisana	I2C, Spi, UART / USART
kely Size	16
manana ADC	ENY
Dma fantsona	tsy misy
Pwm fantsona	tsy misy
DAC fantsona	tsy misy
EEPROM Size	256 x 8
On-chip Program Rom rom	16
sisin-tany Notarafina	tsy misy
endrika	Raikitra-point
Ingegrated Cache	tsy misy
ram (teny)	512
isa amin'ny Serial I / OS	4
isa ny timers	5
isa amin'ny fanelingelenana ivelany	41
On-chip Data ram	16
NY FAHARETANY	7mm
hahavony Nipetraka (max)	1.2mm
sakany	7mm
Rohs sata	Rohs3 mifanaraka tsara

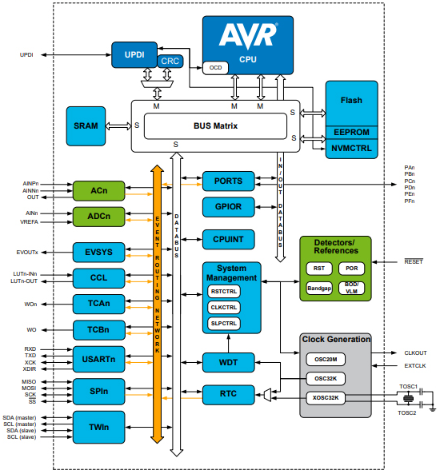

Saripika amin'ny ATMEGA4809

ATMEGA4809 Toetra

Fampitomboana Hardware Hardware ho an'ny kajy haingana

Ny ATMEGA4809 dia mirehareha amin'ny fampitomboana ny hardware avo lenta izay manafaingana ny asa aritmetika.Ity dia tena mahasoa indrindra amin'ny fampiharana izay misy ny fanodinana matematika mavitrika, ka manatsara ny fahombiazan'ny fanamafisana.Ny ohatra dia ahitana ny kriptography, ny fanodinana famantarana ary ny famakafakana ny angon-drakitra, izay ahafahan'ny multiplier ny hardware dia mampihena ny fotoana fanodinana, ny fanodinana rafitra.

Modely torimaso telo ho an'ny fitantanana herinaratra mahomby

Ny microcontroller dia manohana ny fomba fatoriana torimaso telo.

• Modely: Mitahiry ny hetsika CPU rehefa mampihena ny hery amin'ny peripherals, mety amin'ny toe-javatra izay mitaky fotoana haingana.

• Fomba fiasa: mifehy angovo bebe kokoa amin'ny alàlan'ny fijanonana ny CPU ary mitazona ny fanjakana miasa tsara, mifanaraka amin'ny fampiharana amin'ny hetsika tsindraindray.

• Modely ny herinaratra: Manolotra tahiry ambony herinaratra avo indrindra amin'ny alàlan'ny fijanonana ny hetsika rehetra, mety amin'ny fitaovana mahery vaika misy ny bateria miaraka amin'ny fampiasana sporadic.

Rafitra hetsika ho an'ny fandrindrana peripheral tsy misy enta-mavesatra CPU

Ny toetra iray malaza dia ny rafitry ny hetsika, izay manome peripherals mba hifaneraserana mivantana raha tsy misy ny fandraisan'ny CPU.Io dia mampihena ny fahalalam-pomba sy ny bolongana amin'ny ankapobeny ny fandraisana andraikitra amin'ny alàlan'ny fanalàna ny fandrindrana peripheral.Ny mekanika toy izany dia sarobidy amin'ny rafitra fanaraha-maso tena izy izay mavitrika ny fotoana sy ny fepetra.Ny maritrano ny rafitry ny hetsika, izay mitovy amin'ny teknika fidirana amin'ny fitadidiana dia manamaivana ny bottlenecks CPU, izay mampitombo ny fahombiazan'ny fahombiazana.

Watchdog Timer (WDT) ho an'ny fitoniana rafitra

Ny timertra fitehirizam-bokatra mitam-bokatra amin'ny alàlan'ny fanaraha-maso ny rafitry ny fanaraha-maso sy ny fanaraha-maso sy ny famerenana amin'ny hiccup.Ny WDT dia manao mekanika tsy nahomby, namerina ny microcontroller rehefa nahita ny tsy fandraisana andraikitra, ary nianjera ny rafitra rafitra.Ity sosona azo itokisana ity dia ampiasaina amin'ny rafitra fanaraha-maso ny indostrialy sy ny elektronika mpanjifa, miantoka ny fiarovana sy ny fahamarinan-toetra sy ny fahamarinan-toetra.

Ny famerenam-pahefana (por) sy ny fametahana volontany (bod) ho an'ny fandidiana tsy tapaka

Ho an'ny fanombohana azo antoka sy azo itokisana, ny ATmega4809 dia misy.

• Ny famerenam-pahefana (por): Manomboka ny microcontroller amin'ny famerenana amin'ny laoniny, ny fiantohana ny fanjakana fanombohana tsy miovaova.

• Fikarohana volontany (Bod): Miaro ny fihenan'ny volotola izay mety hampandefitra ny fitoniana ny fitaovana, ny famerenana ny rafitra ho azy rehefa milentika eo ambanin'ny tokonam-baravarana ny volavolan-dalàna.

Fandaharanasa-pin Single sy debugging Interface (Updi) ho an'ny fandrosoana mahomby

Ny PNE-PIN Unific Union Interface (Updi) dia manamaivana ny fivoaran'ny fampandrosoana sy ny debugging.Ity interface ity dia mampihena ny fahasarotan'ny vatana sy ny fomba fiasa amin'ny ankapobeny mifandray amin'ny programa microcontroller sy ny debugging, ny fampitomboana ny famokarana mpamorona.Ny fahatsoran'i Updi dia tena mahasoa amin'ny tsingerin'ny fampandrosoana Imtion, izay misy ny fitsapana sy ny debugging haingana ho an'ny fahavitan'ny tetikasa.

Raha ny tena izy, ny toetran'ireo atmega409 dia manome ny sehatra mahomby sy mahomby izay mety amin'ny fampiharana marobe, ao anatin'izany ny elektronika mpanjifa sy ny fakana an-keriny.Amin'ny fampidirana ny fitantanana herinaratra, ny fahaiza-manao fanamafisana haingana, ny fahaiza-manao fanamafisana, ary ny fampahafantarana ny herin'ny maizina, dia manome fototra mahery vaika ho an'ny fampandrosoana ny rafitra avo sy azo antoka.

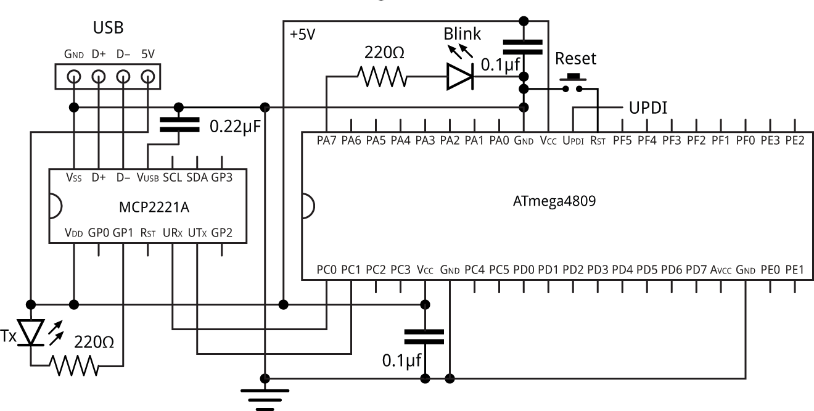

Circuit ATMEGA4809

Fampitahana ny ATMEGA4809 sy ATMEGA328

Fampitovana sy fahombiazana

Na ny ATMEGA4809 SY Atmega328 Aforeto ny haavon'ny fampisehoana.Ny ATMEGA328, izay hita matetika ao amin'ny birao Arduino, dia mijoro amin'ny fahombiazan'ny herinaratra.Ity microcontroller dia mampiditra ny teknolojia picopower Atmel Atmel, manome fahafaham-po ny fahefana ambany kokoa raha tsy manao sorona.

Fahasamihafana ara-nofo

Ny fandinihana ny maritrano dia akaiky kokoa ny ATMEGA4809 dia manome fampitomboana sasany amin'ny Atmega328.Ny ATMEGA4809 dia manolotra rafitra fanamafisana peripheral mora vidy.Ity fandanjalanjana ity dia manome fampisehoana rafitra ankapobeny tsara kokoa.Ny rafitra dia zatra kokoa, indrindra amin'ny fampiharana izay misy sensor na periphers marobe.

Fandaharana sy fampandrosoana

Raha resaka fandaharana sy fampandrosoana dia mahasoa ny fitomboan'ny ATMEGA4809 miaraka amin'ny ATMEGA328.Io fifanarahana io dia manatsotra ny fizotran'ny fifindra-monina amin'ny tetikasa efa misy voalohany natao ho an'ny ATMEGA328.Ny fitaovana debugging debugging efa natolotry ny ATMEGA4809 dia mety hahasoa be amin'ny tetikasa sarotra, ahafahana mamoaka ny resaka momba ny olana sy ny vahaolana mialoha.

Ny fanjifana herinaratra amin'ny fampiharana azo ampiharina

Ny tsy fitovian'ny herinaratra dia miharihary amin'ny fampiharana tena izy.Ho an'ny fitaovana mahery vaika bateria, ny fahaiza-manao picopower atmega328 dia afaka manitatra ny fotoam-piasana eo anelanelan'ny fiampangana.Ny endri-panavotana amin'ny herinaratra atmega409 dia afaka manatsara ny fampiasana angovo bebe kokoa, indrindra fa mahasoa amin'ny fampiharana ultra-ambany.

Forezerana sy fahaiza-manao amin'ny ho avy

Raha jerena ny porofo ho avy, ny fampivoarana mihatsara atmega809 dia manome safidy maro kokoa.Ny fanohanan'izy ireo malalaka kokoa ny peripherals sy ny fitantanana fahatsiarovana dia mavitrika amin'ny fampiharana sarotra sy mivoatra.Ireo endri-javatra ireo dia manome fototra mafy orina ho an'ny fanavaozana sy fanitarana ny ho avy, izay mahatonga azy io ho tsara indrindra amin'ny famolavolana fanavaozana.

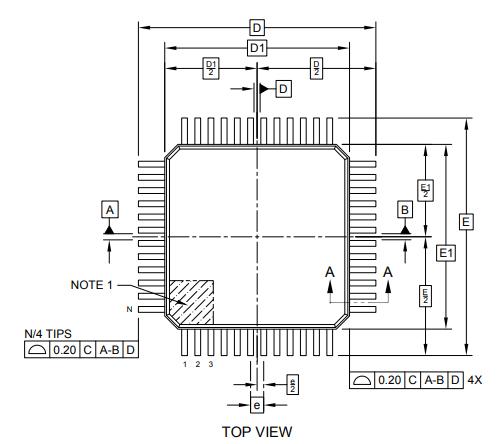

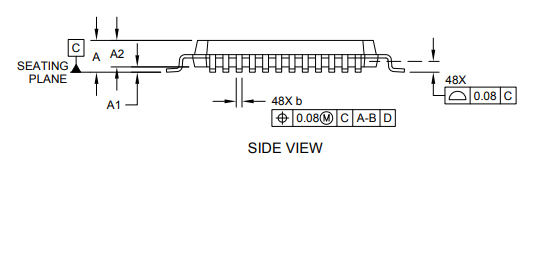

Package of atmega409

Fampahalalana momba ny mpanamboatra

Microchip Teknlec Inc., Miorina ao Chandler, Arizona, tsara kokoa amin'ny fanolorana microcontrollers malalaka sy semiconductors.Ity orinasa ity dia malaza amin'ny fampihenana ny risika fampandrosoana, ny fanapahana ny vidin'ny rafitra, ary ny haingam-pandeha haingana.Tamin'ny alàlan'ny fanohanan'izy ireo avo lenta sy vokatra azo itokisana, ny microchip dia nametraka mafy ny fitarihany teo amin'ny orinasa.

Ny ATMEGA4809 dia mivoaka eo amin'ny sorona microchip noho ny fahaizany mandroso sy ny maritrano fampifanarahana ary ny fanaovana azy ho mifanaraka amin'ny fampiharana isan-karazany mitaky vahaolana mahomby sy mahomby.Ity microcontroller ity dia manohana ny fampiasa malalaka be dia be, ka mahatonga azy ireo hampiditra matetika amin'ny rafitra isan-karazany.

Datasheet PDF

Atmega4809-AFR Datasheets:

ATMEGA4808 / 4809 Datasheet.pdf

Fanontaniana matetika matetika [FAQ]

1. Inona no Atmega8809?

Ny ATMEGA4809 dia microcontroller saro-pady izay mampiasa ny processor 8-bit.Ity hardware Advanced ity dia miaraka amin'ny maro hafa ary miasa amin'ny hafainganam-pandeha hatramin'ny 20 MHz.Manome fahatsiarovana tselatra 48 mahery, 6 kb of sram ary ahitana ny 256 ny EEPROM, mipetraka ao anaty fonosana 48-PIN.Miaraka amin'ny famolavolana mafy azy, dia misy fangatahana sy baiko marobe mifangaro isan-karazany.

2. Inona no mety hampiasaina amin'ny ATMEGA4809?

Ny teknolojia microchip atmega4809 8-bit microcontroller dia mikasa ny hanatsara ny fangatahana baiko sy fifehezana tena mahasoa.Manatsara ny fampiasa amin'ny rafitra fanaraha-maso tena izy io.Ny toetrany versatile dia mamela azy hampiasaina amin'ny mpanao maritrano mifototra amin'ny mikraprocessNy fampiasana ity microcontroller ity dia afaka manandratra ny fanatanterahana ny tetikasa isan-karazany.

3. Ahoana ny fomba hanatsarana ny ATMEGA4809 ny fampiharana marina?

Ny ATMEGA4809 dia miresaka ny fitomboan'ny fepetra takiana amin'ny hafainganam-pandeha sy fahombiazana amin'ny rafitra tena izy.Ny höntiplier hardware sy ny fandehanana matetika (hatramin'ny 20 MHz) dia ahafahana manamboatra haingana ny fanodinana haingana sy ny fotoana famaliana haingana.Ireo fangatahana ireo dia mitaky valiny avy hatrany sy ny fifehezana tsara, toy ny robotika sy ny aretin-kery.Amin'ny alàlan'ny fampidirana ny ATMEGA4809, dia afaka mahafeno ny filàn'ny fampiharana tena izy ianao.

4. Misy lafin-javatra fanampiny izay manatsara ny fampiasana ny ATMEGA4809?

Eny tokoa, ny ATmega4809 dia misy endri-peripheral maro izay mampitombo ny fampiasana azy.Anisan'izany ny fifandraisan'ny fifandraisana marobe toy ny UART, SPI, ary I2C, izay manamora ny fampidirana seamless amin'ny fitaovana nomerika hafa.Ankoatr'izay, mirehareha ny endri-javatra analogika, anisan'izany ny ADCS sy DACS, izay tena mety amin'ny fanodinana sensor sy ny fanodinana famantarana famantarana.Ireo endri-javatra ireo dia mitambatra mba hahatonga ny ATMEGA4809 fitaovana ho an'ny asa maro isan-karazany amin'ny asa nomerika sy analog.

5. Ahoana no mampitaha ny ATMEGA4809 amin'ny microcontrollers hafa ao amin'ny kilasiny?

Raha oharina amin'ny microcontroller hafa ao amin'ny kilasiny, ny ATMEGA4809 dia mivoaka noho ny fitambaran'ny mahay mandanjalanja, ny fanodinana haingam-pandeha ary ny fampidirana peripheral.Ny maritrano 8-bit, miforitra amin'ny endri-pitantanana herinaratra mahomby, mahatonga azy ho safidy tsara indrindra ho an'ny fampiharana izay antony lehibe ny fanjifana herinaratra.Ity fandanjalanjana ity dia manome antoka fa manome fampisehoana azo itokisana tsy misy lembenana amin'ny fahombiazana.

6. Afaka ampiasaina amin'ny tetik'asa fanabeazana ve ny ATMEGA4809?

Ny ATMEGA4809 dia sehatra iray tena tsara ho an'ny tanjon'ny fampianarana.Ny maritrano mivantana sy ny tahirin-kevitra feno dia tsara amin'ny fianarana sy fanandramana.Amin'ny alàlan'ny firaketana ity microcontroller ity dia afaka mahazo vinavina sarobidy ianao amin'ny fampandrosoana sy ny baiko ary ny fanaraha-maso lojika, ary koa ny famolavolana rafitra tena izy.Ny ATMEGA4809 dia mamorona tontolo iainana iray ho anao hitrandraka sy hanavao.
