Inona ny AD7524KP?Fijery azo ampiharina amin'ity DAC 8-bit ity

Miasa miaraka amin'ny famantarana nomerika foana ianao, saingy maro ny rafitra mila ambaratonga analoga madio sy tsy miovaova.Ny AD7524KP dia manampy anao hanitsaka izany hantsana izany amin'ny fomba tsotra sy azo vinaniana.Mitaky sanda nomerika 8-bit izy io ary mamadika azy ho vokatra analogue proportional izay manaraka ny mari-pamantaranao.Mahazo dingana milamina ianao, valiny haingana ary fitondran-tena marin-toerana manerana ny mari-pana midadasika.Na manitsy ambaratonga ianao, na manitsy famantarana, na tadivavarana fanaraha-maso mitondra fiara, ity fitaovana ity dia manome anao fomba tsotra hamolavolana vokatra analogue avy amin'ny fanaraha-maso nomerika fototra.

katalaogy

Vidin'ny AD7524KP

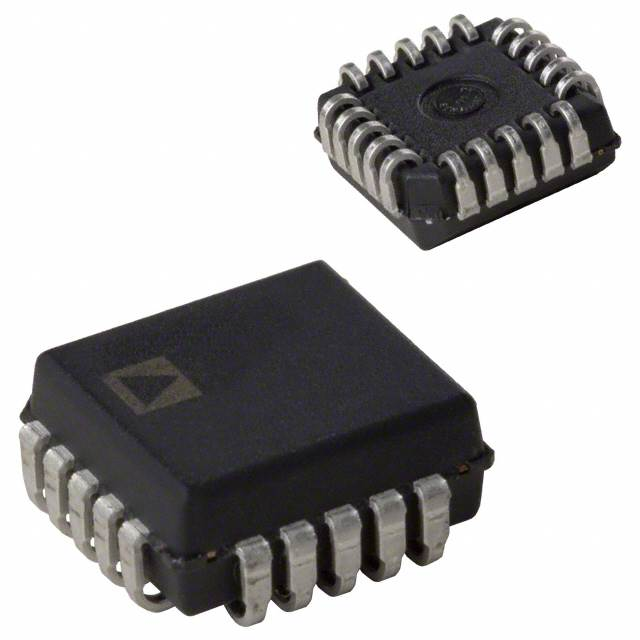

ny AD7524KP dia mpanova dizitaly 8-bit amin'ny analogue natao handikana ny angon-drakitra fampidirana nomerika ho vokatra analogika mifandanja.Miasa miaraka amin'ny reference ivelany izy io, mamela ny elanelana mivoaka hanaraka famantarana nomena fa tsy ambaratonga raikitra.Ny fitaovana dia manohana ny fitondran-tena mivoaka tsy tapaka, ny valin'ny dingana tsy miovaova, ary ny fiasana azo itokisana amin'ny toetry ny maripana indostrialy.Ny firafiny dia mifanaraka amin'ny tadivavarana fanaraha-maso, ny fanamafisam-peo ary ny asa fanitsiana ny onjam-peo izay ampy ny famahana antonony.Ny AD7524KP dia matetika ampiasaina amin'ny lalana fiovam-po amin'ny angon-drakitra izay mitaky vokatra analogue azo vinavinaina avy amin'ny fanaraha-maso nomerika tsotra.Mitady AD7524KP?Mifandraisa aminay hanamarina ny tahiry ankehitriny, ny fotoana fitarihana ary ny vidiny.

Ireo singa mifandraika amin'ny AD7524KP

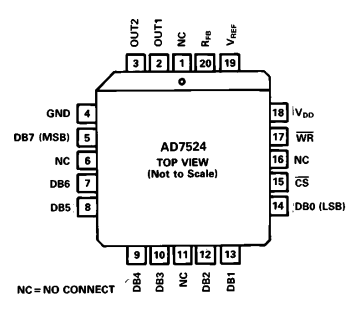

Takelaka data AD7524KP

Pin Number	Anaran'ny Pin	Description
1	OUT1	Ny famoahana ankehitriny DAC voalohany ampiasaina amin'ny fiovam-po amin'ny voltora amin'ny circuitry ivelany
2	OUT2	Fampiofanana DAC amin'izao fotoana izao ahafahana miasa amin'ny famoahana samihafa
3	NC	Tsy misy fifandraisana anatiny, avelao tsy mifandray
4	GND	Fanondroana tany ho an'ny circuitry analog sy dizitaly
5	DB7 MSB	Bitika manan-danja indrindra amin'ny fampidirana nomerika parallèle 8 bit
6	NC	Tsy misy fifandraisana anatiny, avelao tsy mifandray
7	DB6	Fampidirana data nomerika 6
8	DB5	Fampidirana data nomerika 5
9	DB4	Fampidirana data nomerika bit 4
10	DB3	Fampidirana data nomerika bit 3
11	DB2	Fampidirana data nomerika bit 2
12	DB1	Fampidirana data nomerika bit 1
13	DB0 LSB	Ny ampahany kely indrindra amin'ny fampidirana nomerika
14	NC	Tsy misy fifandraisana anatiny, avelao tsy mifandray
15	CPE	Fampidirana safidin'ny chip ampiasaina mba hahafahan'ilay fitaovana
16	NC	Tsy misy fifandraisana anatiny, avelao tsy mifandray
17	WR	Soraty ny fampidirana fanaraha-maso izay mamehy ny angona nomerika amin'ny DAC
18	VDD	Volavola famatsiana tsara ho an'ny fizarana analog sy nomerika
19	VREF	Volavolan-tsarimihetsika na fidirana amin'izao fotoana izao izay mametraka ny haavon'ny famoahana DAC
20	RFB	Feedback resistor fifandraisana ho an'ny ivelany ankehitriny amin'ny voly fiovam-po

Ireo singa mifandraika amin'ny AD7524KP

Ireo singa mifandraika amin'ny AD7524KP

Takelaka data AD7524KP

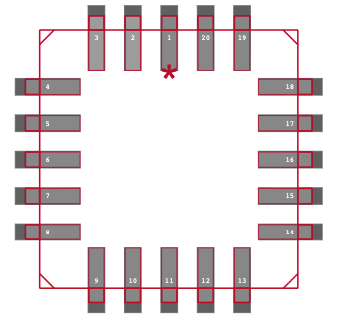

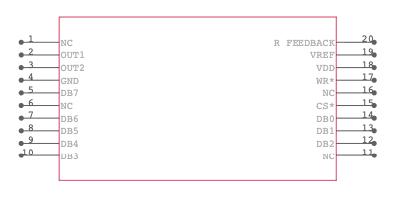

Modely mifandraika amin'ny " AD7524KP 3D

Ireo singa mifandraika amin'ny AD7524KP

Eight Bit Digital to Analog Resolution

Ny AD7524KP dia mampiasa rafitra 8 bit mba hamadihana ny soatoavin'ny fampidirana nomerika ho haavon'ny vokatra analogue mifanaraka amin'izany.Ity fanapahan-kevitra ity dia mamela ny fifindran'ny dingana milamina sady mitazona ny fizotry ny fiovam-po ho tsotra sy azo vinavinaina.Izy io dia mifanaraka amin'ny fampiharana izay takiana amin'ny fahamendrehana antonony nefa tsy misy fahasarotana fanampiny.

Lalana fiovam-po amin'ny fantsona tokana

Ny fitaovana dia misy fantsona fiovam-po nomerika iray mankany analoga, mamela ny fanaraha-maso mifantoka amin'ny famantarana analoga tokana.Ity rafitra ity dia manohana ny fiasana maharitra sy ny fampidirana mivantana amin'ny rafitra izay tsy mitaky vokatra marobe.

R 2R Ladder Conversion Architecture

Tambajotra tohatra R 2R anatiny no fototry ny fizotry ny fiovam-po.Ity fomba fiasa ity dia manampy amin'ny fitazonana ny fitondran-tena mivoaka tsy tapaka amin'ny sehatra fampidirana feno ary manohana ny fampisehoana analoga azo averina.

Valiny haingana ny fotoana

Ny vokatra dia mipetraka ao anatin'ny 500 ns aorian'ny fiovan'ny kaody nomerika.Io fotoana famaliana io dia ahafahan'ny fitaovana manaraka ny fanavaozana haingana amin'ny fampidiran-dresaka nefa mitazona ny fitondran-tena mivoaka.

Output ankehitriny miaraka amin'ny buffering ivelany

Ny AD7524KP dia manome vokatra amin'izao fotoana izao izay azo ovaina ho malefaka amin'ny alàlan'ny circuitry ivelany.Izany dia ahafahan'ny flexibilité amin'ny fametrahana ny elanelana mivoaka sy ny fampifanarahana ny famantarana amin'ny filan'ny rafitra samihafa.

Fahaizana Output Differential

Ny vokatra samihafa dia tohanana hanampy amin'ny fitantanana ny tabataba sy hanatsara ny fahamarinan'ny famantarana.Ity endri-javatra ity dia ilaina amin'ny rafitra izay tsy maintsy tazonina ny fahamarinan'ny famantarana mandritra ny toe-javatra elektrika samihafa.

Parallel Digital Data Interface

Ny interface interface parallèle dia ahafahana mifandray mivantana amin'ny lojika fanaraha-maso nomerika.Izany dia manohana ny famindrana angon-drakitra tsotra sy ny fotoana azo itokisana mandritra ny fiovam-po nomerika ho analog.

Fanaraha-maso fampidirana fanondro ivelany

Ny mari-pamantarana mivoaka dia faritana amin'ny alàlan'ny fampidirana reference ivelany.Izany dia ahafahan'ny sahan'ny famoahana analogue manara-maso famantarana famantarana omena fa tsy miankina amin'ny ambaratonga anatiny raikitra.

Wide Supply Voltage Compatibility

Samy miasa amin'ny famatsiana 5 V hatramin'ny 15 V ny fizarana analoga sy nomerika. Izany dia manohana ny fampiasana amin'ny rafitra misy fepetra takian'ny herinaratra.

Fampisehoana Linearity voafehy

Ny nonlinearity Integral sy Differential dia voafaritra ao anatin'ny ± 0.5 LSB ambony indrindra.Izany dia manohana ny haben'ny dingana tsy miovaova sy ny fitondran-tena azo vinavinaina amin'ny kaody rehetra.

Extended Industrial Temperature Operation

Ny fitaovana dia nomena naoty ho an'ny fiasana amin'ny -40 ° C ka hatramin'ny 85 ° C.Ity sehatra ity dia manohana ny fampiasana amin'ny tontolo izay antenaina ny fiovan'ny mari-pana.

Endrika fonosana PLCC Surface Mount

Ireo singa mifandraika amin'ny AD7524KPIzy io dia manohana ny fisehon'ny board compact sy ny fametrahana mekanika maharitra.

Ireo singa mifandraika amin'ny AD7524KP

Toetra vokatra	Sanda toetra
mpanamboatra	Analog Devices, Inc.
Voltage - Famatsiana, nomerika	5V ~ 15V
Voltage - Famatsiana, Analog	5V ~ 15V
Fonosana fitaovana mpamatsy	20-PLCC (9x9)
Fotoana fametrahana	500ns
Karazana fanondro	ivelany
Package / Raharaha	20-LCC (J-Lead)
Karazana Output	Amin'izao fotoana izao - Buffered
Temperature miasa	-40°C ~ 85°C
Isan'ny bits	8
Data Interface	mirazotra
Architecture	R-2R
Laharana vokatra fototra	AD7524

Ireo singa mifandraika amin'ny AD7524KP

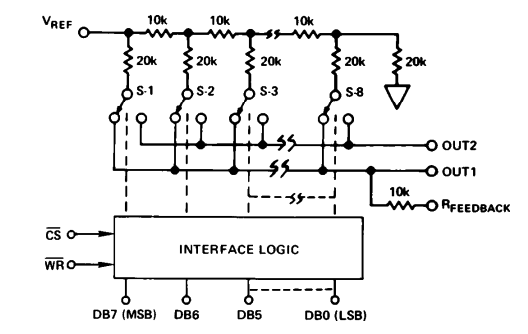

Ny maritrano anatiny dia mifototra amin'ny tambajotran'ny tohatra 8 bit R 2R fehezin'ny fampidirana nomerika mifanitsy amin'ny DB0 ka hatramin'ny DB7, miaraka amin'ny DB7 fantatra ho bit manan-danja indrindra ary DB0 ho kely indrindra.Ny fampidiran-dresaka dia mamelona ny angon-drakitra anatiny izay azon'ny chip mifantina sy manoratra famantarana fanaraha-maso, mamaritra hoe rahoviana ny soatoavina nomerika vaovao dia afindra amin'ny tohatra S 1 ka hatramin'ny S 8. Ny fidirana reference misy marika VREF dia manome ny komandin'ny scaling ho an'ny tohatra, raha ny RFB mpanohitra fanoherana anatiny kosa dia manohana ny fiovam-po avy any ivelany mankany amin'ny fiovam-po amin'ny alàlan'ny amplifier miasa.Ny vokatra misy ankehitriny roa misy soratra hoe OUT1 sy OUT2 dia manome lalan'ny fivoahana mifameno amin'ny tany, ary ny fampifandraisana herinaratra dia misy VDD sy GND hanohanana ny fiasan'ny analog sy nomerika.

Ireo singa mifandraika amin'ny AD7524KP

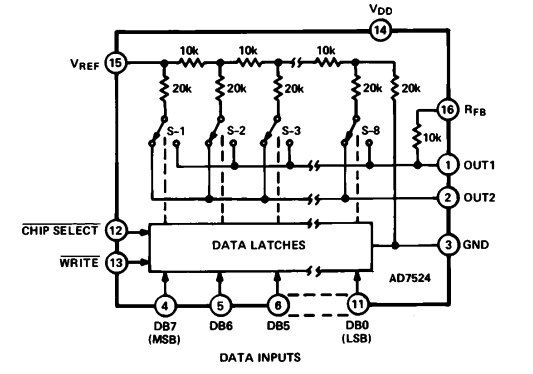

Ny Architecture dia manambatra tambajotran'ny tohatra R 2R mivadika miaraka amin'ny fantsona valo monolithic N amin'izao fotoana izao fehezin'ny fampidirana nomerika DB0 ka hatramin'ny DB7, izay i DB7 no bitika indrindra ary DB0 no bitika kely indrindra.Ny fidirana reference misy marika VREF dia mamelona ny tohatra resistor mba hametrahana kojakoja tsy tapaka amin'ny tongotra tsirairay, tsy miankina amin'ny toetry ny switch.Ny tondra-drano mavesatra mimari-droa dia mifandimby eo anelanelan'ny famoahana ankehitriny mifameno OUT1 sy OUT2, ahafahan'ny fampitomboana nomerika amin'ny asa analogue.Ny lojika interface tsara fehezin'ny chip select and write signals dia mitantana ny famindrana angon-drakitra amin'ny tohatra, raha toa kosa ny resistor fanehoan-kevitra ivelany mifandray amin'ny famoahana dia manohana ny fiovam-po amin'ny voltase rehefa ampiasaina amin'ny amplifier miasa.

Ireo singa mifandraika amin'ny AD7524KP

Industrial Process Control Systems

Ny AD7524KP dia ampiasaina amin'ny rafitra fanaraha-maso ny dingana mba handikana ny soatoavin'ny fanaraha-maso nomerika ho famantarana analogue izay manitsy ny valves, drive, na reference level.Ny fitondran-tena azo vinavinaina dia manohana ny hetsika fanaraha-maso milamina sy ny valin'ny rafitra azo averina mandritra ny fandidiana mitohy.

Fitaovana fitaovana sy fandrefesana

Ao amin'ny rafitra fitaovana, ny fitaovana dia mamokatra haavon'ny analoga azo zahana ampiasaina amin'ny calibration, ny fanitsiana offset, ary ny trimming famantarana.Izany dia mamela ny faritra fandrefesana hitazona ireo teboka fanondro tsy miovaova sy ny fepetra fiasana tsy miovaova.

Servo sy Actuator Control

Ny faritra servo sy actuator dia mampiasa ny AD7524KP hanovana ny toerana nomerika na ny baiko haingana ho famantarana fiara analogue.Izany dia manohana ny hetsika voafehy sy ny valiny tsy tapaka amin'ny rafitra mekanika izay miankina amin'ny fiovan'ny famantarana tsikelikely.

Famoronana famantarana famantarana ny fitaovana fitsapana mandeha ho azy

Ny mpanova dia ampiharina amin'ny fitaovana fitsapana mandeha ho azy mba hamokarana vokatra analoga azo ovaina ho an'ny asa fanentanana sy fanamarinana.Ireo famantarana ireo dia manampy amin'ny fanombanana ny fihetsiky ny rafitra amin'ny fepetra fampidirana voafehy.

Function Generators sy Waveform Synthesis

Ao amin'ny famoronana asa sy ny synthesis onjam-peo, ny fitaovana dia manampy amin'ny famoronana onjam-peo analoga mifototra amin'ny lamina fampidirana nomerika.Izany dia manohana ny famolavolana famantarana fototra sy ny fanaraha-maso ny fotoana amin'ny fanamboarana fitsapana sy fampandrosoana.

Fanodinana Signal Audio sy Video Lova

Ny rafi-peo sy horonan-tsarimihetsika taloha dia mampiasa ny AD7524KP ho an'ny fanaraha-maso nomerika ny haavon'ny famantarana analog.Izy io dia manohana ny fanitsiana ny volume, ny fifandanjana famantarana ary ny fametrahana ambaratonga ao anatin'ny rojo fanodinana analogue.

Ireo singa mifandraika amin'ny AD7524KP

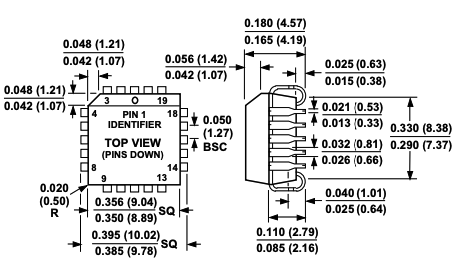

Ny rindran-damina mekanika dia mamaritra ny mpitatitra plastika tsy misy firaka tsy misy firaka 20 eo ho eo misy tsimatra voalamina amin'ny lafiny efatra ary fantatra amin'ny fampiasana marika pin 1 eo amin'ny fijery ambony.Ny refy dia omena amin'ny santimetatra sy milimetatra, manondro ny haben'ny vatana manontolo, ny haavon'ny fitarihana, ny sakan'ny firaka, ny haavon'ny fijanonana, ary ny fanondroana fiaramanidina.Ny sary dia ahitana ny tampony sy ny sisiny mba hampisehoana ny filaharan'ny laharan'ny pin, ny jeometrika fitarihana ary ny haavon'ny fonosana.Ny fandeferana sy ny tsipika afovoany fototra dia aseho hanohanana ny fandrafetana board sy ny famolavolana dian-tongotra, hiantohana ny fampifanarahana marina sy ny fametahana solder ho an'ny fitaovana AD7524KP.

AD7524KP Ny tombony sy ny fatiantoka

tombony

• Ny fotoana fametrahana haingana dia manohana ny fanavaozana haingana

• Linearity tsara sy marina ho an'ny fiovam-po 8 bit isan-karazany

• Ny mari-pana miasa malalaka dia mifanaraka amin'ny toe-javatra indostrialy

• Manampy amin'ny fampihenana ny vokatry ny tabataba

• Fampidirana reference ivelany dia ahafahan'ny scaling mivoaka moramora

• Marin-toerana sy voafaritra tsara miaraka amin'ny fitondran-tena azo vinavinaina

fatiantoka

• Voafetra amin'ny famaha 8 bit, mametra ny dingana famoahana tsara

• Ny loharanon-kevitra ivelany dia manampy fahasarotana amin'ny famolavolana

• Mitaky tsipika fanaraha-maso bebe kokoa ny interface data parallèle

• Matetika ny fivoahana amin'izao fotoana izao dia mila circuitry ivelany ho an'ny fampiasana voltase

• Ny famolavolana fantsona tokana dia mametra ny fampiharana vokatra marobe

Ireo singa mifandraika amin'ny AD7524KP

Laharan'ny ampahany	mpanamboatra	Endri-javatra fototra	Ampiasao ny tranga / fanamarihana
Ampahany AD7524KPZ-REEL	Analog Devices Inc.	16-bit multi-channel DAC miaraka amin'ny famoahana ankehitriny, LVDS parallèle data interface, ary fanohanana ny loharano anatiny na ivelany.	Ampiasaina amin'ny famokarana famantarana haingam-pandeha, rafi-pifandraisana, ary fitaovana fitiliana mandeha ho azy izay mila vokatra analoga mazava tsara.
Ampahany AD7524KP-REEL	Analog Devices Inc.	8 bit DAC mampiasa R 2R tohatra maritrano, buffered voltage output, I²C interface interface, ary midadasika famatsiana voly.	Ampiasaina matetika amin'ny rafitra fanaraha-maso, fitaovana ary endrika lova izay mitaky fanaraha-maso nomerika tsotra sy famoahana voly.
AD7524KN	Analog Devices Inc.	14 bit DAC ahitana rafitra pipelined, parallèle ary LVDS interfaces, ary fanohanana ny asa fanondroana anatiny na ivelany.	Mety ho an'ny rafitra famantarana mifangaro sy sehatra fanangonana angon-drakitra izay mitaky famahana avo kokoa sy tahan'ny fanavaozana haingana kokoa.

Momba ny Analog Devices, Inc.

Analog Devices, Inc. dia orinasa eran-tany fantatra amin'ny famolavolana sy famokarana circuits mitambatra izay manamboatra famantarana eran'izao tontolo izao.Ny vokatra vokariny dia mirakitra ny fiovan'ny angon-drakitra, ny fanamafisana famantarana, ny fitantanana herinaratra, ary ny vahaolana famantarana mifangaro ampiasaina amin'ny rafitra indostrialy, fifandraisana, fahasalamana ary fiara.Ny orinasa dia mifantoka amin'ny fahitsiana, ny tsy miovaova ary ny fahatokisana maharitra, manohana ny famolavolana izay tsy maintsy miasa tsy tapaka amin'ny tontolo mitaky.Ny fitaovany dia hita matetika amin'ny rafitra mandrefy, mandika ary mifehy ireo famantarana ara-batana toy ny mari-pana, ny fihetsehana, ny feo ary ny hazavana, manampy amin'ny fampifandraisana ny fanodinana nomerika amin'ny fihetsika analogue.

Famaranana

Ny AD7524KP dia manolotra fomba mazava sy azo ianteherana hamadika ny angona nomerika ho famantarana analogue.Mahazo DAC fampitomboana 8-bit ianao miaraka amin'ny fanaraha-maso reference ivelany, fotoana fametrahana haingana ary fitondran-tena marim-pototra.Ny famoahana azy amin'izao fotoana izao sy ny endrika mampiavaka azy dia manome fahafaha-manao anao rehefa mamolavola ny haavon'ny volt.Ny interface parallèle dia mitazona ny fanaraha-maso nomerika ho tsotra sy mivantana.Miaraka amin'ny fanohanana famatsiana midadasika sy ny fiasan'ny mari-pana amin'ny indostria, dia mifanaraka amin'ny rafitra maharitra maharitra izany.Amin'ny ankapobeny, safidy mafonja izany raha tianao ny vokatra analogue azo vinavinaina avy amin'ny fampidirana nomerika fototra.
