Inona no atao hoe Flyback Diode?Ahoana no fiasan'izy io ary nahoana ny faritra misy anao no mila iray

Amin'ity lahatsoratra ity dia hianatra ny atao hoe diode flyback ianao ary nahoana ianao no mila izany amin'ny faritra misy relay, motera ary solenoida.Ho azonao ny fomba namoronana ny EMF miverina rehefa mijanona tampoka ny ankehitriny ary mety hanimba ny fitaovanao.Ny lahatsoratra dia manazava ny fomba fiasan'ny diode flyback, ny toerana tokony hametrahanao azy, ary ny fomba hifidianana ny tsara.Ho hitanao ihany koa ny karazana diode mahazatra sy ny fomba ampiasana azy ireo amin'ny faritra.

Catalog

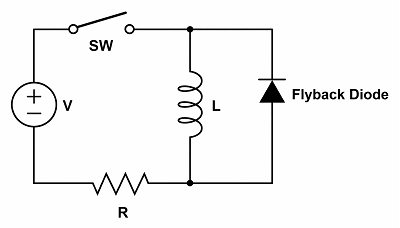

Sary 1. Circuit Diode Flyback

Inona no atao hoe Flyback Diode?

Ny diode flyback dia diode fiarovana mifandray amin'ny circuit inductive mba hisorohana ny spikes avo lenta rehefa tapaka tampoka.Antsoina koa hoe diode freewheeling, snubber diode, na back EMF diode.Ity diode ity dia ampiasaina indrindra amin'ny coils toy ny relays, solenoids ary motera izay mitahiry angovo ao anaty sahan'andriamby.Rehefa maty ny fitaovana fampandehanana dia mety hiteraka voly mivadika mampidi-doza ny angovo voatahiry.Ny diode flyback dia miaro ny transistors, MOSFET, ary ny singa hafa mifamadika amin'ny fahasimbana ateraky ny EMF ao amin'ny faritra inductive.

Nahoana no ilaina ny Flyback Diode?

Ny singa inductive toy ny coils sy ny relay dia mitahiry angovo amin'ny endriky ny sahan'andriamby raha toa ka mikoriana amin'izy ireo ny riandrano.Rehefa tapaka tampoka ny famatsiana herinaratra dia mirodana haingana ny sahan'andriamby.Io fiovana tampoka amin'ny courant io dia miteraka spike avo lenta, fantatra amin'ny anarana hoe back EMF (force electromotive).Mety hihoatra lavitra noho ny famatsiana herinaratra ny spike voltase ary mety hanimba ny fitaovana fanodinana saro-pady.Ilaina ny diode flyback mba hisorohana an'io transien avo lenta io amin'ny fanimbana na fampihenana ny singa ao amin'ny circuit.

Ahoana ny fiasan'ny diode flyback?

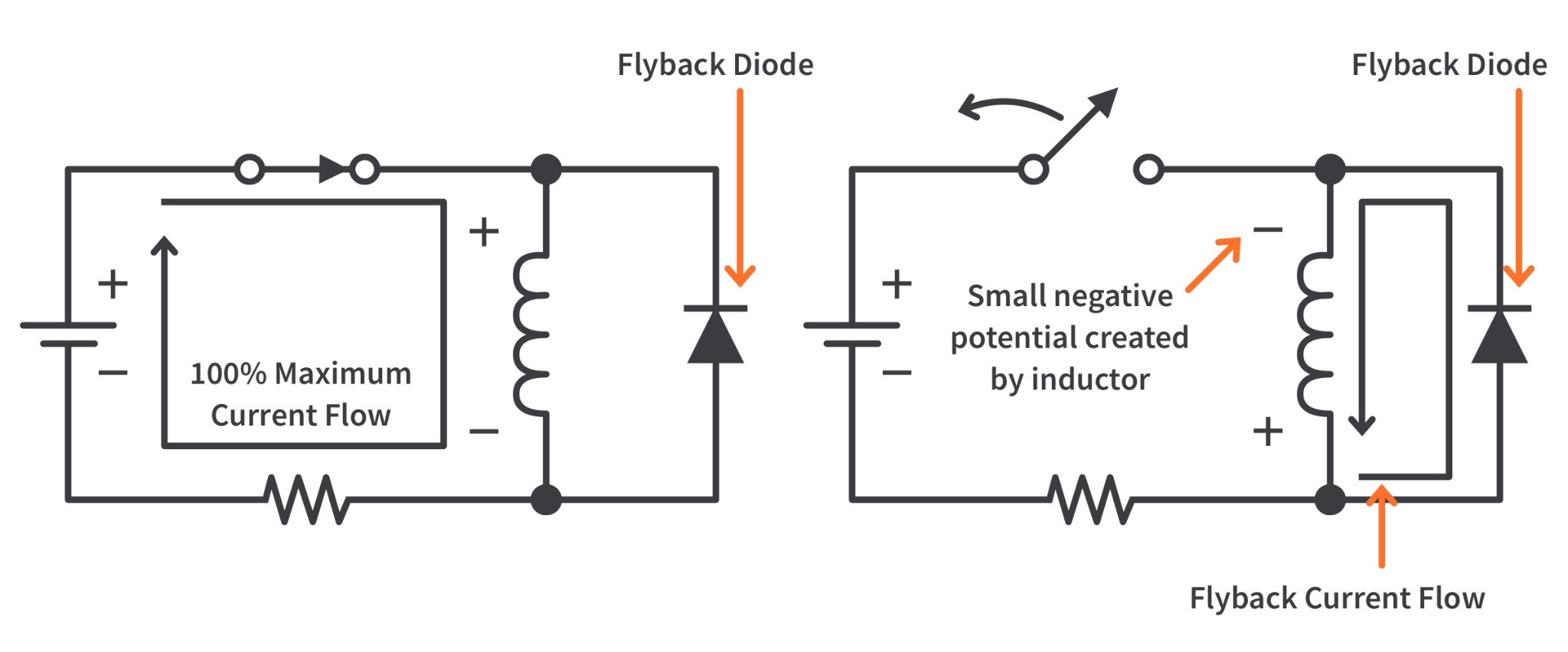

Sary 2. Fampandehanana Diode Flyback (Fepetra ara-dalàna sy tapaka)

Amin'ny fampandehanana ara-dalàna, rehefa mihidy ny switch ary mikoriana amin'ny coil ny diode flyback ary tsy mandeha.Amin'ity fanjakana ity dia mijanona ho tsy mavitrika ary tsy misy fiantraikany amin'ny faritra.Rehefa misokatra ny switch dia tsy afaka mijanona eo no ho eo ny courant amin'ny inductor satria manohitra ny fiovana tampoka amin'ny current ny inductors.Ny sahan'andriamby mirodana dia miteraka tosidra mivadika manerana ny coil.Ity voltase mivadika ity dia mamindra ny diode flyback, mamela ny kodia hivezivezy amin'ny alàlan'ny coil sy diode loop.Mihena tsikelikely ny courant recirculate rehefa mivoaka ny angovo voatahiry.Mandritra io dingana io, ny diode dia mametaka ny voltora amin'ny ambaratonga azo antoka, miaro ny fitaovana fanodinana amin'ny spikes avo lenta.

Fametrahana Diode Flyback amin'ny Circuit

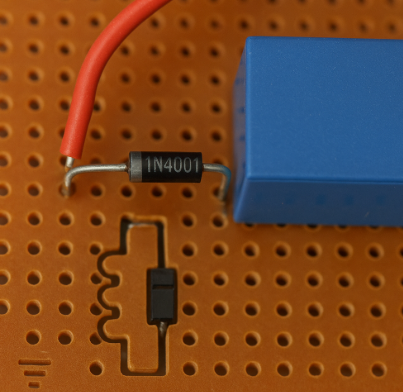

Sary 3. Fifandraisana Diode Flyback

Ny diode flyback dia ampifandraisina amin'ny enta-mavesatry ny inductive, toy ny coil relay na fikomiana maotera.Ny diode dia napetraka miaraka amin'ny polarity marina, izay midika fa ny cathode dia mifandray amin'ny lafiny famatsiana tsara amin'ny coil ary ny anode dia mifandray amin'ny lafiny ratsy.Ity orientation ity dia miantoka fa ny diode dia mijanona amin'ny fihodinana miverina mandritra ny fandidiana mahazatra.Rehefa maty ny switch dia mivadika ny polarity manerana ny coil ary lasa mitongilana mandroso ny diode.Araka ny aseho amin'ny sary 3, ny fampifandraisana ny diode mivantana amin'ny coil dia manome fiarovana avy hatrany amin'ny fitaovana fanodinana.

Ahoana ny fisafidianana ny Diode Flyback tsara?

Ny fisafidianana ny diode flyback marina dia miantoka ny fiarovana ny faritra azo antoka sy ny fiainana maharitra.Ny diode dia tsy maintsy mifanaraka amin'ny toetra elektrônika amin'ny enta-mavesatra inductive sy ny fitaovana fanodinana.

1. Hamarino ny naoty mivadika

Ny salan'ny diode mivadika dia tokony ho ambony noho ny famatsian'ny faritra.Izany dia miantoka fa ny diode dia afaka mahatohitra tsara ny malefaka miasa ara-dalàna tsy tapaka.Ny sisin'ny fiarovana dia soso-kevitra mba hisorohana ny tsy fahombiazana amin'ny toe-javatra mandalo.Hamarino foana ny voltase famatsiana ambony indrindra alohan'ny hisafidianana ny diode.

2. Hamarino ny naoty amin'izao fotoana izao

Ny diode dia tsy maintsy mitantana ny tondra-drano izay mikoriana amin'ny coil rehefa maty ny switch.Ny fanombanana amin'izao fotoana izao dia tokony ho mitovy na lehibe kokoa noho ny an'ny inductor.Raha ambany loatra ny naoty, dia mety hihoatra ny hafanana ny diode ary tsy hahomby.Mifidiana diode manana capacité amin'izao fotoana izao ho azo antoka.

3. Diniho ny Haingam-pamerenana

Ao amin'ny faritra mifamadika haingana, toy ny fanaraha-maso motera PWM, dia lasa zava-dehibe ny hafainganam-pandehan'ny fanarenana.Ny diode fanarenana miadana dia mety tsy hamaly haingana amin'ny fampiharana avo lenta.Ho an'ny faritra toy izany, ny diode fanarenana haingana dia manatsara ny fahombiazany ary mampihena ny fatiantoka.Ny diodes mahazatra dia mety amin'ny fizaran-tseranana fampitana matetika.

4. Manapaha hevitra eo anelanelan'ny Diodes Standard, Fast, na Schottky

Ny diodes rectifier mahazatra dia miasa tsara amin'ny fiarovana fototra sy solenoida.Diodes fanarenana haingana no tiana amin'ny fampandehanana famatsiana herinaratra sy ny faritra fanaraha-maso haingam-pandeha.Ny diodes Schottky dia manolotra fifindran'ny haingam-pandeha sy fihenam-bidy ambany kokoa, izay manatsara ny fahombiazany.Ny safidy dia miankina amin'ny hafainganam-pandehan'ny switch sy ny fepetra takian'ny circuit.

Diodes mahazatra ampiasaina ho Diodes Flyback

Aorian'ny fahatakarana ny fomba fisafidianana diode flyback, dia manampy ny mahafantatra ny karazana diode mahazatra ampiasaina amin'ny faritra.Ny karazana tsirairay dia nofantenana mifototra amin'ny hafainganam-pandehan'ny fifandimbiasana, ny fahombiazany ary ny fepetra takian'ny fatran'ny circuit.

1N4001–1N4007

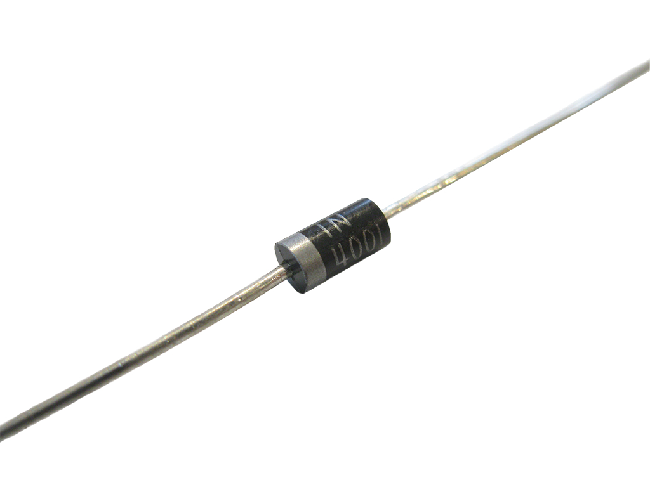

Sary 4. 1N400x Diode

Ny andiany 1N4001–1N4007 dia vondron'ny diodes rectifier amin'ny ankapobeny izay ampiasaina matetika ho diode flyback amin'ny circuits ambany matetika.Ireo diodes ireo dia natao ho an'ny fanitsiana herinaratra mahazatra sy fiarovana ny enta-mavesatra inductive fototra.Izy ireo dia mitantana amin'izao fotoana izao ary ampiasaina betsaka amin'ny fizaran'ny mpamily relay sy rafitra fanaraha-maso motera DC kely.Ny fahasamihafana eo amin'ny modely tsirairay dia miankina indrindra amin'ny isa ambony indrindra amin'ny voltase mivadika.Satria diodes fanarenana miadana izy ireo, dia mety tsara amin'ny fampiharana fanodinana haingam-pandeha.Araka ny aseho amin'ny sary, ity diode axial-lead ity dia tsotra amin'ny rafitra ary azo ampiasaina betsaka amin'ny singa elektronika.

HER108

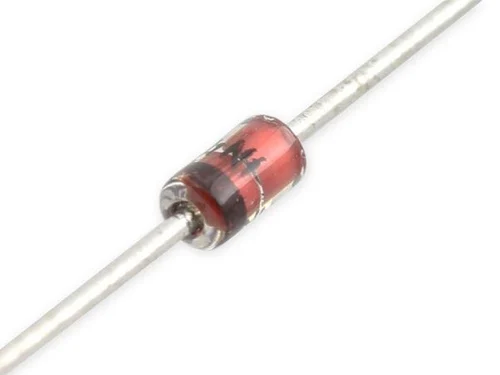

Sary 5. Diode HER108

Ny HER108 dia diode fanarenana haingana avo lenta natao ho an'ny rindranasa fanodinana haingana kokoa.Matetika izy io no ampiasaina ho diode flyback amin'ny famatsiana herinaratra sy ny circuit control PWM.Raha ampitahaina amin'ny diodes rectifier mahazatra, dia manana fotoana fanarenana haingana kokoa izy io, izay mampihena ny fatiantoka.Izany no mahatonga azy io ho mety amin'ny faritra miasa amin'ny onjam-peo avo kokoa.Ny HER108 dia manohana ihany koa ny fahaiza-mitantana malefaka kokoa, ka mahatonga azy io ho azo itokisana amin'ny tontolo sarotra.Araka ny aseho amin'ny sary, dia matetika izy io dia tonga ao anaty fonosana axial mitovy amin'ny diodes rectifier hafa.

UF4007

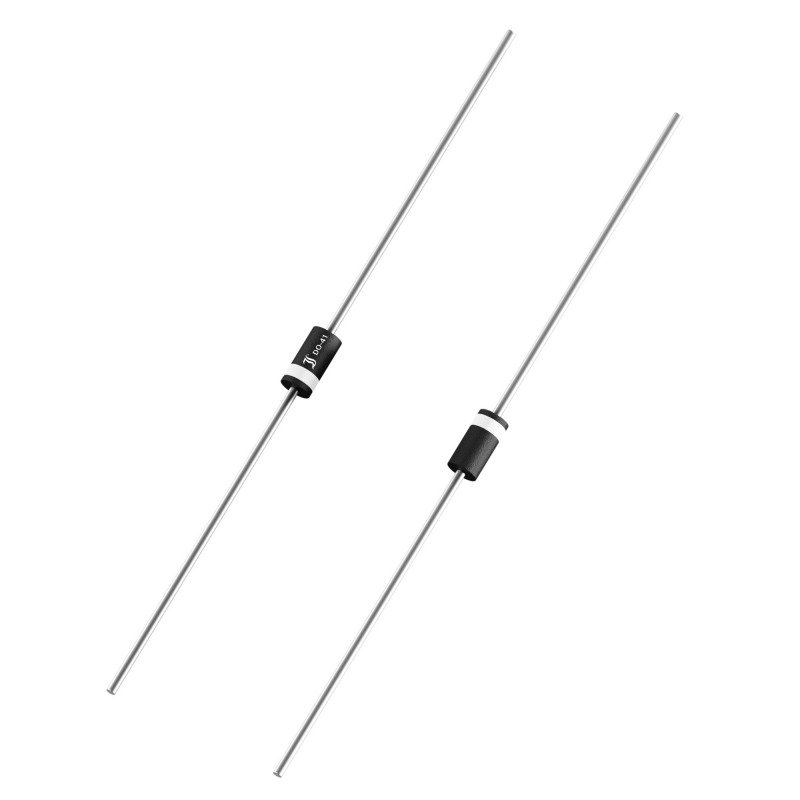

Sary 6. UF4007 Diode

Ny UF4007 dia diode fanarenana haingana be ampiasaina amin'ny fiarovana flyback amin'ny faritra elektronika haingam-pandeha.Izy io dia manome ny mari-pamantarana malefaka mitovy amin'ny 1N4007 saingy miaraka amin'ny fampandehanana haingana kokoa.Ity endri-javatra ity dia mahatonga azy ho tonga lafatra amin'ny famadihana ny regulator, ny inverter ary ny circuit SMPS.Noho ny fotoana fanarenana haingana, dia mampihena ny tabataba ary manatsara ny fahombiazan'ny rafitra amin'ny ankapobeny.Matetika izy io no voafantina rehefa miadana loatra ny diodes mahazatra amin'ny fampiharana.Araka ny hita eo amin'ny sary dia mitovitovy amin'ny diode rectifier mahazatra izy io fa natao ho an'ny asa avo lenta.

FR107

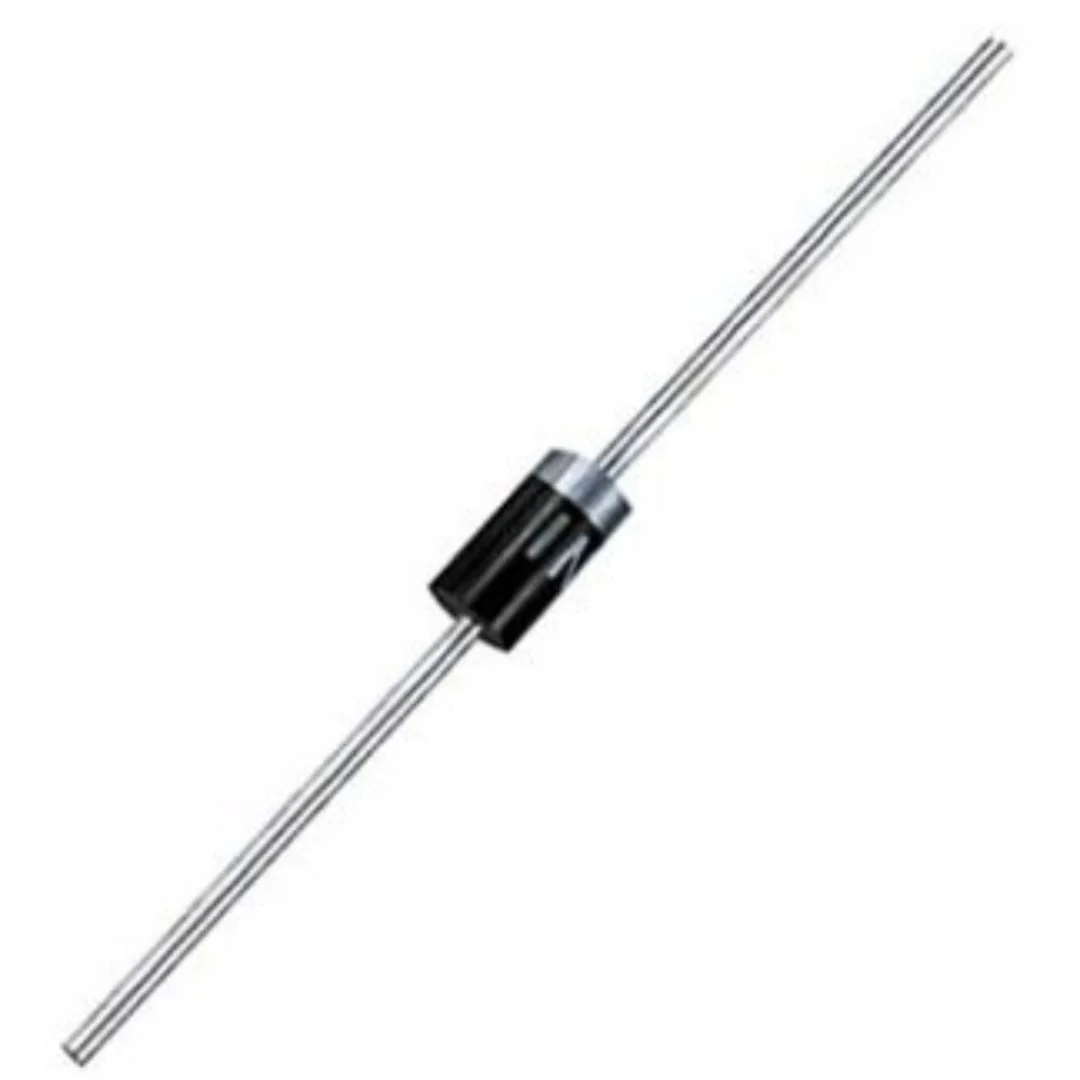

Sary 7. FR107 Diode

Ny FR107 dia diode rectifier haingana fampiasa matetika amin'ny fampiharana flyback sy freewheeling.Izy io dia manome fanarenana haingana kokoa raha oharina amin'ny diodes 1N400x mahazatra.Izany dia mahatonga azy io ho mety amin'ny circuit switching midadasika sy ny rafitra mpamily maotera.Ny FR107 dia manohana ny fikirakirana amin'izao fotoana izao sy ny fampandehanana maharitra amin'ny toe-javatra mifamadika.Matetika izy io no ampiasaina amin'ny faritra famatsiana herinaratra izay ilaina ny hafainganam-pandehan'ny valiny.Araka ny aseho ao amin'ny sary 7, dia tonga ao anaty fonosana axial-lead compact ho an'ny fametrahana PCB mora.

1N5819

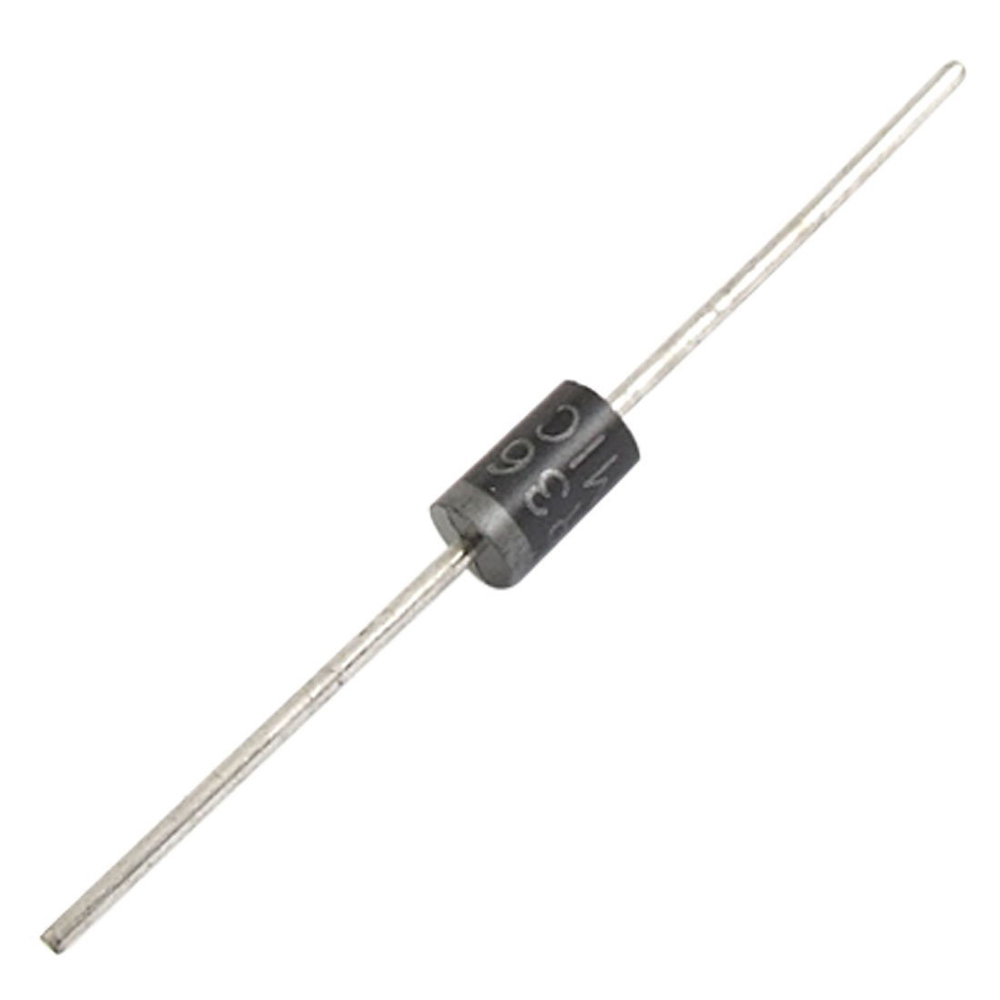

Sary 8. 1N5819 Schottky Diode

Ny 1N5819 dia diode Schottky fampiasa matetika ho toy ny diode flyback amin'ny faritra misy voly ambany sy mahomby.Tsy toy ny mahazatra rectifier diodes, dia manana ambany dia ambany ny latsaka malefaka.Mampihena ny fatiantoka herinaratra izany ary manatsara ny fahombiazan'ny rafitra mandeha amin'ny bateria.Izy io koa dia manolotra fampandehanana fanodinana haingana be, ka mety ho an'ny mpanova DC-DC avo lenta.Noho ny fihenan'ny voltase ambany, dia ampiasaina betsaka amin'ny mpamily maotera ambany sy ny elektronika tafiditra.Araka ny asehon'ny sary, ny diode dia manana endrika axial mahazatra saingy mampiasa teknolojia sakana Schottky anatiny.

Flyback Diode vs Freewheeling Diode vs Snubber

Ny teny hoe flyback diode sy freewheeling diode dia matetika ampiasaina mifamadika, saingy izy ireo dia manondro toe-javatra fampiasa hafa kely.Ny circuit snubber, na izany aza, dia fomba fiarovana midadasika kokoa izay mety mampiasa resistors sy capacitors fa tsy diode.

Paramètre	Diode Flyback	Freewheeling diode	RC Snubber Circuit
Famaritana fototra	Diode fiarovana ho an'ny entana inductive	Diode mamela ny recirculation ankehitriny	Tambajotra famoretana ny capacitor resistor
Tanjona lehibe	Atsaharo ny EMF	Tazony ny lalana ankehitriny	Ampidino ny spikes sy ny faneno
Ireo singa mahazatra	Diode tokana	Diode tokana	Resistor + Capacitor
Nampiasaina tamin'ny	Relay, motera, coils	Hiverina any amin'ny inductors	Fanovana fitaovana
Fametrahana	Miaraka amin'ny entana inductive	Miaraka amin'ny inductor	Manerana ny switch na ny entana
Voltage Control	Ampifandraiso amin'ny haavo azo antoka	Mitazona ny fikorianan'ny ankehitriny	Mitroka angovo mandalo
Circuit complexity	Tena tsotra	Tena tsotra	Be pitsiny kokoa
EMI Reduction	antonony	antonony	Avo
Fiantraikan'ny hafainganam-pandeha	Mampiadana ny fahalovana ankehitriny	Mampiadana ny fahalovana ankehitriny	Mamela ny fahalovana voafehy
Fanaparitahana hery	ambany	ambany	Avo kokoa noho ny resistor
Fahaterahana matetika	Ambany hatramin'ny antonony	antonony ka hatramin'ny avo	Circuits matetika
Fikarakarana angovo	Angovo magnetika	Angovo magnetika	Angovo mandalo elektrônika
Fe-potoana fampiasa mahazatra	Fiarovana ny relay	Power converter inductor	Fiarovana amin'ny fifandimbiasana haingam-pandeha
Isan'ny singa	Iray	Iray	Roa na mihoatra

Tombontsoa amin'ny fampiasana Flyback Diodes

Ny diodes flyback dia be mpampiasa satria manome fiarovana ny faritra tsotra sy mahomby.Manatsara ny fahamendrehana izy ireo ary mampihena ny mety ho tsy fahombiazana amin'ny rafitra fanodinana.

• Miaro ny transistor, MOSFET, ary ny fitaovana famadihana amin'ny spikes

• Mampihena ny tabataba elektrika sy ny fitsabahana elektromagnetika (EMI)

• Vidiny mora sy azo ampiasaina betsaka

• Mora ny mametraka amin'ny fifandraisana parallèle tsotra

• Manatsara ny faharetan'ny faritra manontolo sy ny androm-piainany

• Mitaky fahasarotana famolavolana fanampiny kely indrindra

Fampiharana ny Flyback Diodes

Ny diodes flyback dia matetika ampiasaina amin'ny faritra misy enta-mavesatra inductive.Ny anjara asan'izy ireo dia lehibe amin'ny fitazonana ny fiasa milamina sy azo antoka amin'ny rafitra elektronika maro.

1. Relay Driver Circuits

Ny diodes flyback dia ampiasaina betsaka amin'ny circuit driver relay mba hiarovana ny transistors mifehy ny coil relay.Rehefa maty ny relay, ny diode dia manakana ny spikes avo lenta.Izany dia miantoka ny asa azo antoka amin'ny rafitra automatique sy fanaraha-maso.

2. DC Motor Control

Ao amin'ny faritra mpamily motera DC, ny diodes flyback dia miaro ny fitaovana fanodinana amin'ny spikes inductive.Izy ireo dia ampiasaina amin'ny fanaraha-maso maotera H-bridge sy ny fanaraha-maso haingana PWM.Izany dia manampy amin'ny fitazonana ny fiasan'ny maotera.

3. Rafitra fanaraha-maso Solenoid

Ny solenoida dia miteraka voltase inductive mahery rehefa tapaka.Ny diode flyback dia manakana ny fahasimbana amin'ny fanaraha-maso elektronika.Ireo rafitra ireo dia mahazatra amin'ny automation indostrialy sy ny fanaraha-maso valve.

4. Elektronika fiara

Ny diodes flyback dia ampiasaina amin'ny maodely fampitaovana fiara sy ny circuit actuator.Ny fiara dia misy enta-mavesatra inductive maro toy ny tsindrona solika sy ny relay.Ny fiarovana tsara dia manatsara ny fahatokisana maharitra amin'ny tontolo henjana.

5. Fampitaovana famatsiana herinaratra

Amin'ny alàlan'ny fihodinana herinaratra, ny diodes flyback dia ampiasaina hitantana ny fikorianan'ny angovo amin'ny singa inductive.Izy ireo dia manampy amin'ny fiarovana ny MOSFET ary mifehy ny spikes.Izany dia manatsara ny fahamarinan-toeran'ny rafitra amin'ny rafitra herinaratra voafehy.

6. Rafitra miraikitra sy Microcontroller

Matetika ny microcontrollers no mifehy ny relay sy ny motera amin'ny alàlan'ny transistors.Ny diode flyback dia miaro ireo rafitra lojika ambany voly ireo amin'ny transient inductive.Izany dia manakana ny famerenana tsy nampoizina na ny fahasimban'ny fitaovana.

Fehiny

Ny diode flyback dia miaro ny fitaovana fanodinana amin'ny alàlan'ny fanomezana lalana azo antoka ho an'ny cour inductive rehefa tapaka ny herinaratra.Ny fametrahana araka ny tokony ho izy manerana ny enta-mavesatry ny inductive sy ny fifantenana marina mifototra amin'ny fanombanana ny voltora, ny fahafaha-manao ankehitriny ary ny hafainganam-pandehan'ny fanarenana dia zava-dehibe amin'ny fiarovana mahomby.Ny karazana diode isan-karazany, anisan'izany ny fenitra, ny fanarenana haingana, ary ny diodes Schottky, dia voafidy arakaraka ny filàn'ny fampandehanana sy ny filàna mahomby.Amin'ny alàlan'ny fampihenana ny spikes voltora, ny tabataba elektrika ary ny adin'ny singa, ny diodes flyback dia manatsara ny fahatokisana ary manitatra ny androm-piainan'ny rafitra elektronika.
