Nahoana no misafidy MAX250CSD ho an'ny tetikasa fifandraisana an-tariby

Ny MAX250CSD dia manome anao fomba tsotra hampifandraisana ireo faritra lojika maoderina amin'ny seranana serial RS-232 mahazatra.Miaraka amin'ny mpamily sy resevera naorina, dia samy mitantana sy mandray lalana ao anaty fonosana kely iray.Azonao atao ny mampandeha azy amin'ny famatsiana 5V tokana, ary mamorona ny haavon'ny voltase RS-232 ilaina ao anatiny.Midika izany fa vitsy kokoa ny ampahany ivelany sy ny famolavolana mora kokoa.Na mampifandray birao fanaraha-maso amin'ny PC ianao na manampy seranan-tsambo amin'ny rafitrao, ity puce ity dia mitazona ny zavatra ho madio sy azo antoka.Ny endrika duplex feno dia ahafahanao mandefa sy mandray angon-drakitra miaraka amin'ny fotoana iray tsy misy fiovàna fanampiny.Amin'ity torolalana ity dia hojerenao ny endri-javatra, ny antsipirian'ny pin, ny rafitra anatiny ary ny fampiharana mahazatra.

Catalog

Vidin'ny MAX250CSD

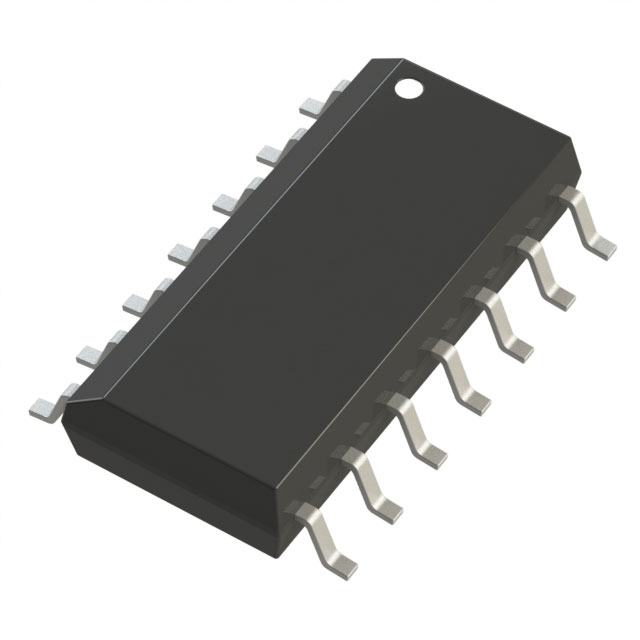

Ny MAX250CSD dia transceiver RS 232 duplex feno natao hampifandray ny haavon'ny lojika CMOS sy TTL amin'ny seranana serasera serial mahazatra.Izy io dia mampiditra mpamily andalana roa sy mpandray andalana roa ao anaty fonosana SOIC 14 pin, manohana ny fifanakalozana angon-drakitra bidirectional amin'ny alàlan'ny famatsiana 5 volt tokana.Ny paompy fiampangana anatiny dia mamokatra voltase mivoaka tsara sy ratsy ilaina ho an'ny famantarana RS 232 tsy mila lalamby herinaratra roa.Ny fitaovana dia mety amin'ny rafitra napetraka, ny fanaraha-maso indostrialy, ary ny fitaovana serial lova izay mitaky fiovam-po azo antoka.Mitady MAX250CSD?Mifandraisa aminay hanamarina ny tahiry ankehitriny, ny fotoana fitarihana ary ny vidiny.

Ireo singa mifandraika amin'ny MAX250CSD

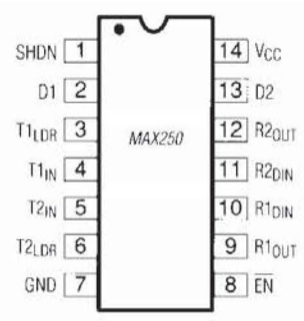

Takelaka data MAX250CSD Pin

Pin Number	Anaran'ny Pin	Famaritana
1	SHDN	Atsaharo ny fampidirana, fanaraha-maso ny lojika hanesorana ny fitaovana ary hampihenana ny fanjifana herinaratra
2	D1	Famoahana mpamily 1, famoahana ambaratonga RS-232
3	T1LDR	Transmitter 1 entana fanaraha-maso ny mpamily
4	T1IN	Fampidirana 1, fampidirana lojika TTL/CMOS
5	T2IN	Fampidirana 2, fampidirana lojika TTL/CMOS
6	T2LDR	Transmitter 2 entana fanaraha-maso mpamily
7	GND	Fanondroana tany
8	EN	Alefaso ny fampidirana, ahafahana miasa ara-dalàna ny fitaovana
9	R1OUT	Receiver 1 Output, TTL/CMOS logic output
10	R1DIN	Receiver 1 fampidirana, RS-232 ambaratonga fidirana
11	R2DIN	Receiver 2 fampidirana, RS-232 ambaratonga fidirana
12	R2OUT	Receiver 2 Output, TTL/CMOS lojika Output
13	D2	Famoahana mpamily 2, famoahana ambaratonga RS-232
14	VCC	Volavolan'ny famatsiana tsara, 4.5V hatramin'ny 5.5V

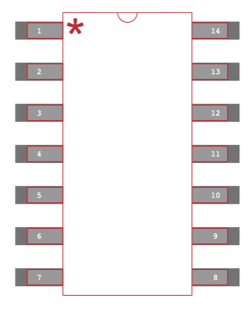

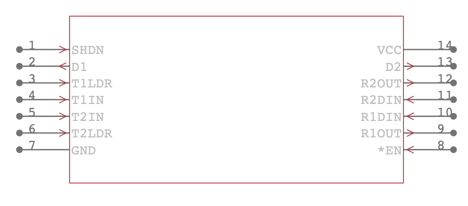

Modely mifandraika amin'ny " MAX250CSD CAD"

Ireo singa mifandraika amin'ny MAX250CSD

Takelaka data MAX250CSD

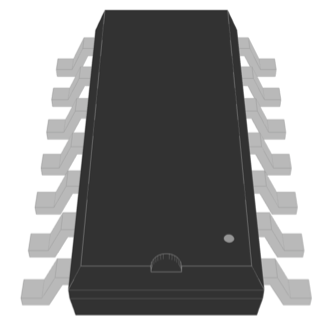

Modely 3D MAX250CSD

Ireo singa mifandraika amin'ny MAX250CSD

RS 232 Communication Support

Ny MAX250CSD dia natao hifanaraka amin'ny mari-pamantarana elektrika RS 232 mahazatra amin'ny fifanakalozana angon-drakitra.Izy io dia manova ny mari-pamantarana lozika CMOS sy TTL ambany ho any amin'ny haavon'ny voltase RS 232 ho an'ny fifindrana, ary mamadika ny famantarana RS 232 ho avy ho lasa vokatra avo lenta.Izany dia mamela ny fifandraisana mivantana eo amin'ny faritra nomerika sy ny seranan-tsambo serial nentim-paharazana tsy misy singa miovaova ambaratonga ivelany.Ny fitaovana dia manohana fifandraisana azo itokisana amin'ny taham-pandraisan'ny angon-drakitra mahazatra ampiasaina amin'ny rafitra embedded sy ny fanaraha-maso.

Dual Channel Communication

Ny MAX250CSD dia mampiditra mpamily andalana roa sy mpandray andalana roa ao anaty fonosana tokana.Ity fikandrana 2 amin'ny 2 ity dia ahafahan'ny roa tsy miankina mamindra sy mandray lalana, manohana ny famindrana angona duplex feno.Ny mpamily sy ny mpandray tsirairay dia miasa toy ny mpivady mifanentana, mamela ny fandefasana sy fandraisana angona miaraka amin'ireo fitaovana mifandray.Ity rafitra ity dia mampihena ny filana singa interface tsara ary manatsotra ny filaharan'ny board.

Fandefasana data Duplex feno

Ny fitaovana dia manohana ny fifandraisana duplex feno, izay ahafahan'ny angon-drakitra alefa sy raisina amin'ny fotoana iray ihany.Ity fomba ity dia manatsara ny fahombiazan'ny fifandraisana amin'ny rafitra izay mitaky fikorianan'ny angon-drakitra mitohy.Izy io dia manafoana ny filàna mifandimby eo amin'ny fampitana sy ny fandraisana, izay manampy amin'ny fitazonana ny fifandraisana serial tsy tapaka sy tsy tapaka.

Famatsiana 5V tokana

Ny MAX250CSD dia miasa avy amin'ny tonta famatsiana tokana eo anelanelan'ny 4.5 volts sy 5.5 volts.Ny paompy fiampangana anatiny dia miteraka ny haavon'ny voltase tsara sy ratsy ilaina amin'ny famantarana RS 232.Manala ny filana famatsiana herinaratra roa izany ary mampihena ny isan'ny singa ivelany.Ny fitakiana herinaratra notsotsotra dia manohana ny famolavolana faritra mirindra sy mahitsy.

Hysteresis Receiver noho ny fandeferana ny tabataba

Ny mpandray tsirairay dia misy 600 millivolts amin'ny hysteresis fampidirana.Ity endri-javatra ity dia manatsara ny fanoherana ny tabataba sy ny fifindrana famantarana miadana amin'ny tsipika fampidirana RS 232.Manampy amin'ny fisorohana ny famadihana diso sy ny haavon'ny fivoahana tsy miovaova amin'ny tontolo misy ny fitsabahana elektrika.Vokatr'izany dia mijanona ho marin-toerana ny vokatra lojika mandritra ny fepetra fiasana mahazatra.

14 Pin SOIC Surface Mount Package

Ny MAX250CSD dia napetraka ao anaty fonosana SOIC surface 14 pin.Ity endrika compact ity dia manohana ny fampiasana tsara ny habaka board circuit printy ary mety amin'ny fizotran'ny fivoriambe mandeha ho azy.Ny famolavolana fonosana dia ahafahan'ny fifandraisana solder azo itokisana sy ny fametrahana mekanika tsy tapaka amin'ny fisehon'ny tendrombohitra mahazatra.

Fampandehanana ny maripana ara-barotra

Ny fitaovana dia voatondro ho miasa amin'ny 0 degre Celsius ka hatramin'ny 70 degre Celsius.Ity mari-pana ity dia manohana ny fampiasana amin'ny fitaovana elektronika ara-barotra sy anatiny.Izy io dia mitazona fampandehanana maharitra ao anatin'io elanelana io rehefa miasa ao anatin'ny fepetra famatsiana sy entana.

CMOS sy TTL Logic Compatibility

Ny MAX250CSD dia mifanaraka amin'ny haavon'ny lojika CMOS sy TTL mahazatra.Afaka mifandray mivantana amin'ny microcontrollers, processeur dizitaly, ary rafitra mifototra amin'ny lojika hafa tsy misy fanamafisana famantarana fanampiny.Ity fifanarahana ity dia manamora ny fampidirana amina endrika nomerika marobe izay mitaky fifandraisana RS 232.

Ireo singa mifandraika amin'ny MAX250CSD

Toetra vokatra	Sanda toetra
Mpanamboatra	Maxim Integrated
Voltage - Famatsiana	4.5V ~ 5.5V
Type	Transceiver
Fonosana fitaovana mpamatsy	14-SOIC
Receiver Hysteresis	600 mV
Protocol	RS232
Package / Raharaha	14-SOIC (0.154', 3.90mm ny sakany)
Package	Tube
Temperature miasa	0°C ~ 70°C
Isan'ny mpamily/Receiver	2/2
Karazana fametrahana	Surface Mount
Duplex	Feno
Laharana vokatra fototra	MAX250
Status RoHS	RoHS tsy mifanaraka
Ambaratonga fahatsapan'ny hamandoana (MSL)	1 (Tsy voafetra)
Satan'ny REACH	REACH Tsy misy fiantraikany
ECCN	EAR99
HTSUS	8542.39.0001

Ireo singa mifandraika amin'ny MAX250CSD

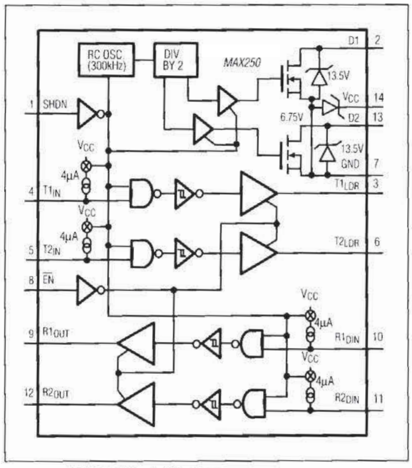

Ny maritrano anatiny nalamina manodidina ny mpanelanelana roa sy ny fanamafisam-peo roa avy amin'ny famatsiana 5 V tokana.Ny on-chip 300 kHz RC oscillator dia mamahana fizarana amin'ny dingana roa izay mitondra paompy fiampangana, miteraka ny haavon'ny voltase tsara sy ratsy ilaina amin'ny famantarana RS-232.Ny lalan'ny mpitatitra roa dia manaiky ny fampidirana TTL na CMOS amin'ny T1IN sy T2IN, mandalo amin'ny fanaraha-maso ny lojika sy ny dingan'ny mpamily, ary manolotra ny vokatra RS-232 amin'ny D1 sy D2 miaraka amin'ny tsimatra fanaraha-maso mpamily entana.Ny fantsona mpandray roa dia manaiky ny fampidirana RS-232 amin'ny R1DIN sy R2DIN, manodina azy ireo amin'ny alàlan'ny dingan'ny fampitahana miaraka amin'ny fitongilanana voafaritra, ary manome vokatra avo lenta amin'ny R1OUT sy R2OUT.Ny fampidirana fanaraha-maso ao anatin'izany ny SHDN sy ny EN dia mitantana ny fiasan'ny oscillator ary mamela ny fampandehanana ny fantsona, raha toa kosa ny VCC sy GND no mamaritra ny famatsiana fitaovana sy ny reference nodes.

Ireo singa mifandraika amin'ny MAX250CSD

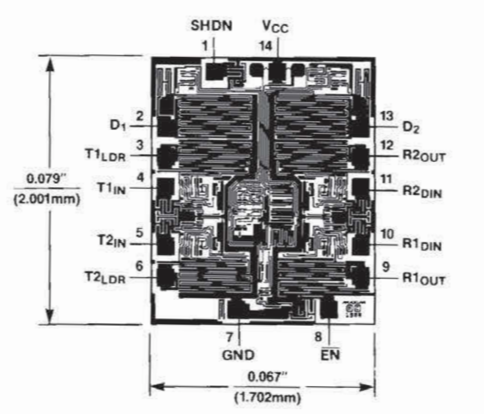

Die layout an'ny MAX250CSD mampiseho ny faritra ao anatiny sy ny fametrahana pad fatorana mifanaraka amin'ny tsipika ivelany 14.Ny pads periferika dia misy marika SHDN, VCC, D1, D2, T1IN, T2IN, R1DIN, R2DIN, R1OUT, R2OUT, EN, ary GND, mifanaraka amin'ny pinout fonosana.Faritra asymmetrika efatra lehibe no mibodo ny faritra afovoany, mifandray amin'ny mpanentana roa sy fantsona roa mpandray, raha zaraina eo anelanelan'izy ireo ny fanaraha-maso sy fitongilanana kely kokoa.Ny refin'ny die refesina dia manodidina ny 0.079 santimetatra amin'ny 0.067 santimetatra, manondro ny haben'ny silisiôna ara-batana ao anaty fonosana.Ny fandaharana dia maneho ny fisarahana eo amin'ny fizarana mpamily malefaka sy ny lojika malefaka ambany ary ny sakana fanaraha-maso.

Ireo singa mifandraika amin'ny MAX250CSD

PC Serial Port Communication Interfaces

Ny MAX250CSD dia ampiasaina hampifandray ny boards sy ny subsystems nomerika amin'ny seranana serial PC mahazatra.Izy io dia mamadika famantarana lojika 5 volt ho haavon'ny voltase RS 232 izay takian'ny mpampitohy serial desktop sy laptop.Izany dia mamela ny fanavaozana ny firmware, ny fanefena, ary ny angona diagnostika azo hifanakalozana amin'ny alàlan'ny rohy serial mivantana.Ny firafitry ny duplex feno dia manohana ny fampitana sy fandraisana lalana miaraka, izay mitazona ny fifandraisana tsy miovaova mandritra ny famindrana angon-drakitra mitohy.

Fitaovana indostrialy miaraka amin'ny fifandraisana RS 232

Ny milina indostrialy maro dia misy seranan-tsambo RS 232 ho an'ny fanamboarana, calibration ary asa fanaraha-maso.Ny MAX250CSD dia manome ny fandikana famantarana eo amin'ny lojika fanaraha-maso anatiny sy ny mpampitohy serial ivelany.Izy io dia manohana fifandraisana roa azo itokisana amin'ny fandefasana baiko sy fandraisana vaovao momba ny sata.Miaraka amin'ny famatsiana 5 volt tokana sy famokarana herinaratra anatiny, dia mifanaraka mora amin'ny takelaka fanaraha-maso compact ampiasaina amin'ny orinasa sy ny fitaovana fanodinana.

Point Of Sale Systems

Matetika mifandray amin'ny mpanonta printy, scanner, ary mpanasa vola amin'ny alalan'ny fifandraisana serial ny toeram-pivarotana.Ny MAX250CSD dia ahafahan'ny vondrona fanodinana lehibe mifandray mivantana amin'ireo periferika miorina amin'ny RS 232 ireo.Ny fanamafisam-peon'ny mpamily roa sy ny mpandray azy dia mamela ny fampitana ny angon-drakitra momba ny fifampiraharahana raha raisina amin'ny fotoana iray ihany koa ny fankasitrahana.Izany dia manohana ny fikorianan'ny angon-drakitra milamina mandritra ny fanodinana ny fandoavam-bola sy ny fanontana rosia.

Data Communication Terminals

Ao amin'ny terminal data izay miankina amin'ny rohy serial, ny MAX250CSD dia mitantana ny fiovam-po eo amin'ny famantarana nomerika anatiny sy ny andalana RS 232 ivelany.Izy io dia mitazona ny haavon'ny voltase mety amin'ny lalana mamindra sy mandray, mamela ny angon-drakitra voarafitra hivezivezy eo anelanelan'ny fitaovana tsy misy tsy fitoviana famantarana.Izany dia mahatonga azy io ho mety amin'ny terminal ampiasaina amin'ny rafitra famantarana, vondrona fanaraha-maso ny fidirana, ary fitaovana fanangonana angon-drakitra.

Rafitra voatafy mila lova RS 232 Interface

Ny endrika tafiditra sasany dia mbola misy seranana RS 232 mba hifanaraka amin'ny fotodrafitrasa efa misy.Ny MAX250CSD dia ahafahan'ny CMOS sy TTL logic circuits maoderina mifandray mivantana amin'ireo fifandraisana lova ireo.Izy io dia manohana ny seranan-tsambo, ny fifandraisana amin'ny serivisy, ary ny fifandraisana amin'ny fitaovana tranainy rehefa miasa amin'ny famatsiana tokana.Ity fomba ity dia mitahiry ny fifanarahana mihemotra nefa tsy manampy circuitry ivelany sarotra.

Fitaovana fifandraisan-davitra miaraka amin'ny seranan-tsambo Serial mahazatra

Ny fitaovana fifandraisan-davitra dia matetika mampiasa seranan-tsambo ho an'ny diagnostika sy fanaraha-maso ny rafitra.Ny MAX250CSD dia manome ny fandikana ny haavon'ny voltase ilaina eo amin'ny faritra lojika anatiny sy ny mpampitohy RS 232 ivelany.Izy io dia manohana ny fifandraisana bidirectional maharitra ho an'ny fifanakalozana baiko sy ny tatitra momba ny sata.Ny fonosan'ny tampon-kavoana matevina dia mamela ny fampidirana ao amin'ny biraon'ny fifandraisana izay hifehezana ny fahombiazan'ny habaka sy ny fandrindrana.

Ireo singa mifandraika amin'ny MAX250CSD

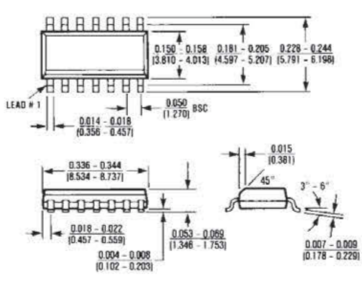

Sarin-drafitra mekanika mamaritra ny fonosana tsipika kely 14 mitarika ho an'ny MAX250CSD.Ny kisary dia manome fomba fijery ambony, sisiny ary farany miaraka amin'ny fandeferana mirefy amin'ny santimetatra sy milimetatra, ao anatin'izany ny halavan'ny vatana manontolo, ny sakan'ny vatana, ny firaka 0.050 santimetatra BSC, ary ny sakan'ny firaka sy ny hateviny.Ny haavon'ny fiaramanidina fipetrahana, ny haben'ny fijanonana, ary ny zoro fiondrika firaka dia voafaritra mba hanohanana ny famolavolana sy ny fivoriambe PCB.Ny famantarana Lead 1 dia voamarika mba hiantohana ny fironany marina mandritra ny fametrahana.Ny toetra mafana dia voatanisa miaraka amin'ny θJA amin'ny 115 degre C isaky ny watt ary θJC amin'ny 60 degre C isaky ny watt, izay manondro ny fihaonan'ny ambient sy ny fihaonan'ny tranga fanoherana mafana amin'ny fanadihadiana mafana.

MAX250CSD Tombontsoa sy fatiantoka

Tombontsoa

• Mampiditra mpamily roa sy mpandray roa ao anaty fonosana iray, mampihena ny singa ivelany

• Manohana fifandraisana duplex feno ho an'ny fampitana sy fandraisana miasa miaraka

• Ahitana hysteresis mpandray 600 mV ho fanatsarana ny fandeferana ny tabataba

• Miasa amin'ny famatsiana 5 V tokana, manamora ny fitakiana herinaratra

• Azo alaina ao anaty fonosana SOIC 14 pin ho an'ny fandrindrana ny habakabaka

• Mifanaraka tsara amin'ny rafitra miantehitra amin'ny fenitra serial RS 232

Fatiantoka

• Voafetra amin'ny protocole serasera RS 232

• Voatondro ho miasa ao anatin'ny 0 C hatramin'ny 70 C ny mari-pana

• Mitaky famatsiana 5 V, tsy mifanaraka mivantana amin'ny rafitra lojika 3.3 V

• Tsy mifanaraka amin'ny fenitry ny interface serial ambany malefaka

• Tsy mifanaraka amin'ny famerana ara-pitaovana RoHS

Ireo singa mifandraika amin'ny MAX250CSD

Laharan'ny ampahany	Mpanamboatra	Endri-javatra fototra	Ampiasao ny tranga / fanamarihana
MAX250CSD+G55	Analog Devices Inc./Maxim Integrated	Dual RS-232 transceiver miasa amin'ny famatsiana 5 V tokana.Manome mpamily roa sy mpandray roa miaraka amin'ny hysteresis naorina ho fanatsarana ny fiarovana ny tabataba sy ny fifandraisana feno duplex maharitra.	Ampiasaina amin'ny rafitra napetraka, mpanara-maso indostrialy, ary fifandraisana amin'ny serasera izay mila fifandraisana RS-232 azo antoka.
MAX250CSD+	Analog Devices Inc./Maxim Integrated	RS-232 transceiver miaraka amin'ny paompy fiampangana mitambatra, manohana ny famatsiana 4.5 V hatramin'ny 5.5 V.Natao ho an'ny asa feno-duplex miaraka amin'ny fahamendrehan'ny famantarana.	Mety amin'ny môdely fifandraisana, fifandraisana microcontroller, ary fampiharana seranan-tsambo lova.
MAX250CSD+T	Analog Devices Inc./Maxim Integrated	Mpamily roa/receiver RS-232 interface tsara IC namboarina ho an'ny fivoriambe mandeha ho azy.Manome fifindran'ny data marin-toerana ary manohana ny haavon'ny fifandraisana serial.	Ampiasaina matetika amin'ny famolavolana PCB mirindra ho an'ny fahazoana angon-drakitra, fitaovana ary fitaovam-pifandraisana.
MAX250CPD	Analog Devices Inc./Maxim Integrated	RS-232 transceiver manohana mpamily sy mpandray roa miaraka amin'ny asa azo antoka 5 V.Natao ho an'ny fifandraisana full-duplex miorina amin'ny endrika surface-mount.	Mety ho an'ny biraon'ny fifandraisana indostrialy, adaptatera interface tsara serial, ary fifandraisana amin'ny rafitra napetraka.

Momba an'i Maxim Integrated

Maxim Integrated Products, Inc. dia naorina tamin'ny 1983 ary nanangana ny foibeny tao San Jose, Kalifornia.Ny orinasa dia manam-pahaizana manokana amin'ny famolavolana sy ny fampivoarana ny analoga sy ny fampifangaroana signal integrated circuits ho an'ny rafitra elektronika isan-karazany.Ny portfolio-ny vokatra dia mirakitra ny fitantanana herinaratra, ny fanodinana famantarana, ny fiovan'ny angona, ary ny vahaolana amin'ny interface ampiasaina amin'ny fampiharana indostrialy, fiara, fifandraisana, fitsaboana ary mpanjifa.Tamin'ny 2021, Maxim Integrated dia lasa ampahany amin'ny Analog Devices, Inc., nanitatra ny loharanon-karena ara-teknolojia sy ny fahatongavany eran-tany ao anatin'ny indostrian'ny semiconductor.

Fehiny

Ny MAX250CSD dia manampy anao hanelanelana ny elanelana misy eo amin'ny lojika 5V sy ny seranan-tsambo serial RS-232 nentim-paharazana nefa tsy misy tsipika sarotra.Miaraka amin'ny mpamily roa sy mpandray roa ao anaty fonosana SOIC 14-pin, dia manohana fifandraisana duplex feno malefaka.Ny paompy fiampangana anatiny dia manaisotra ny filana famatsiana herinaratra roa, izay mitazona ny endrikao ho tsotra.Mahazo fandeferana amin'ny tabataba koa ianao noho ny hysteresis amin'ny mpandray, manampy amin'ny fitazonana ny famindrana angon-drakitra.Avy amin'ny boards mipetaka mankany amin'ny fitaovana mifototra amin'ny serial, dia mifanaraka mora amin'ny fanamboarana maro.Raha mila vahaolana RS-232 azo antoka sy mahitsy ianao, ity fitaovana ity dia manome safidy madio sy azo ampiharina.
