Xc2s50-5tqg144i fpga: endri-javatra, voafaritra, fangatahana ary torolàlana fandaharana

Ny xc2s50-5tqg144I dia fpga mora sy matanjaka (fiakaran'ny zoro programmable) avy amin'ny fianakavian'i Amd XilinX's Spartan-II.Natao ho an'ny tetikasa nomerika izay mila fanamboarana, haingam-pandeha ary azo itokisana.Ity torolàlana ity dia manazava ny endri-javatra, ny fomba fiasa, ny fizotran'ny fandaharana ary ny fampiasana ity FPGA ity mba hanampiana anao hahatakatra ny fomba hahalalanao ny ankamaroany.

katalaogy

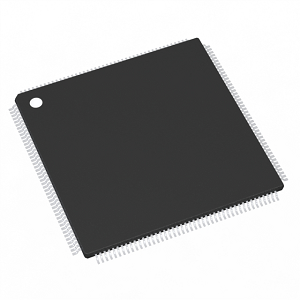

XC2S50-5TQg144I

ny Xc2s50-5tqg144i dia Spartan-II FPGA avy amin'ny Amd Xilinx, izay natao ho an'ny tetikasa nomerika izay mila haingam-pandeha sy fampisehoana.Manana vavahady 50 000 sy sela lojika 1 778 izy io, ka mamela azy hiatrika asa sarotra.Ny sôkôlà dia misy barazy lojika 384 azo ampiasaina (Klbs) ary 32 768 Bit Bits, manome fahatsiarovana sy herim-po tsara.Miaraka amin'ny Input / Output / output (i / o) Pins, dia afaka mifandray mora foana amin'ny singa hafa.Tonga ao anaty fonosam-paty 144-pinem-pinces (TQFP), izay mifikitra sy mora ampiasaina.Ny FPGA dia mihazakazaka amin'ny 2,5v (miaraka amin'ny karazany azo antoka 2.375v ka hatramin'ny 2.675v) ary miasa tsara amin'ny mari-pana eo anelanelan'ny -40 ° C sy + 100 ° C.Ity Spartan-II FPGA dia vita amin'ny teknolojia 0.18-Micron, izay mahatonga azy hahomby sy azo itokisana.Izy io dia programa, midika hoe afaka manavao ny asany ianao raha ilaina.

Ho an'ny vahaolana mahomby sy mahomby, mametraka baiko be dia be miaraka aminay dia safidy tsara indrindra, miantoka ny kalitao tsara kokoa.

XC2S50-5TQg144I CAD Models

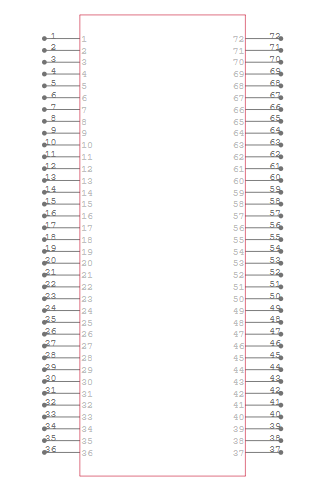

Xc2s50-5tqg144i

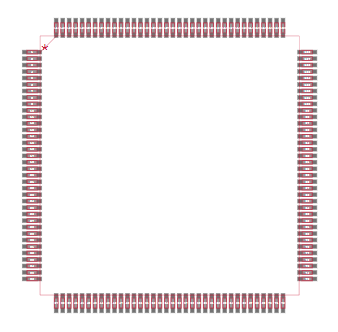

Xc2s50-5tqg144i dianpon

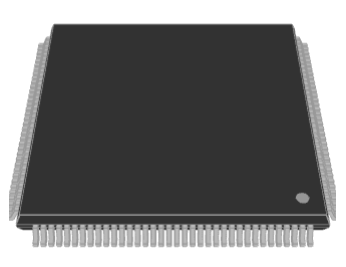

Xc2s50-5tqg144i 3D Model

Xc2s50-5tqg144i

• Gates sy rafitra: Ny XC2S50-5TQG144I FPGA dia manolotra vavahady misy lanonana 50,000 eo ho eo.Izany dia mamela azy hanohana ny famolavolana nomerika sy ny fangatahana mitaky fahaiza-manao fanodinana lojika be dia be.

• Lojika lojika: Ity fitaovana ity dia ahitana sela lojika 1 728, izay manamora ny fampiharana ny fanitsiana lojika sy ny fananganana fiasa isan-karazany ao amin'ny FPGA.

• Fotoam-pamokarana lojika azo ampiasaina (clbs): Izy io dia ahitana barazy lojika 384 azo ampiasaina (clbs), manome ny fototra ho an'ny lojika FPGA.Ireo sakana ireo dia azo atao fandaharana ary azo averina mba hanatratrarana ireo takian'ny famolavolana manokana, ny fampitomboana ny ankapobeny amin'ny ankapobeny ny fitaovana.

• ram: Ny FPGA dia manana bits 32 768 ao amin'ny ondrilahy anatiny, manolotra tahiry fitahirizana angon-drakitra sy ny fahazoana ny asa ho an'ny asa izay misy ny fanodikodinana data sy ny fitahirizana data.

• I / O Pins: Miaraka amin'ny 92 i / o Pins, ny xc2s50-5tqg144i dia manome antoka ny fifandraisana ivelany ivelany, ahafahany manelanelana amin'ny fitaovana sy singa hafa ao anaty rafitra iray amin'ny rafitra iray.

• Solosaina voltage: Ny fitaovana dia miasa amin'ny volavolan-kevitra amin'ny 2.5v, miaraka amin'ny isa azo ekena amin'ny 2.375v ka hatramin'ny 2.625v.Ity zotram-piaramanidina ity dia manampy amin'ny fiantohana ny hetsika maharitra sy ny fampisehoana azo itokisana eo ambanin'ny fepetra elektrika isan-karazany.

• Sehatra Suhu: Ny xc2s50-5tqg144i dia natao mba hikarakarana tsara amin'ny fiakaran'ny mari-pana be, avy amin'ny -40 ° C ka hatramin'ny + 100 ° C, ary ny fanaovana azy dia mety amin'ny fanalefahana amin'ny tontolo iainana miaraka amin'ny toe-piainana sarotra.

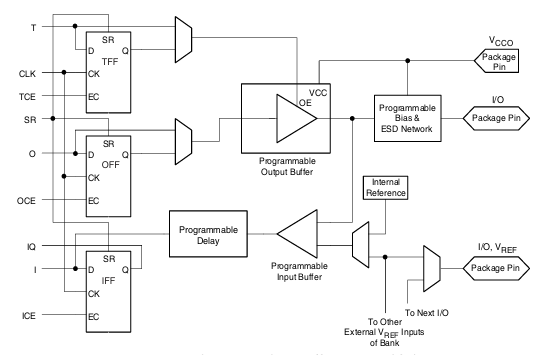

Xc2s50-5tqg144i block diagram

Ny diagram dia mampiseho ny fomba hidiran'ny famantarana sy hivoaka ny XC2S50-5TQG144I FPGA.Manazava ny fomba nanoloran'ny chip ny fambara sy ny famoaham-baovao mba hifandraisana amin'ny singa hafa.Ao amin'ny lafiny output , ny famantarana dia avy ao anaty FPGA ary mandalo ireo vondrona fitahirizana antsoina hoe Flip-flops.Ireo flip-flops dia misy angon-drakitra ary manamarina ny famantarana amin'ny fotoana mety.Ny famantarana avy eo dia mandalo amin'ny alàlan'ny famoahana otrikaretina programmable, izay manitsy ny maha-matanjaka ny famantarana ary mifehy ny fomba haingana.Misy ihany koa ny fifehezana (OE control) izay manapa-kevitra raha tokony ho mavitrika na mijanona ny vokatra.Ny faritra iray fiarovana dia manakana ny fahasimbana amin'ny herinaratra static alohan'ny hahatongavan'ny famantarana ny I / O, izay mifandray amin'ny fitaovana hafa.Ao amin'ny lafiny input, fambara avy any ivelany miditra amin'ny alàlan'ny ombidia fampidirana programa, izay mamolavola azy ireo alohan'ny handefasana azy ireo ao anaty FPGA.Ny singa fanemorana programa dia manampy amin'ny fanitsiana ny fotoana famantarana ka ny zava-drehetra dia mijanona ao amin'ny sync.Ny FPGA dia afaka mampiasa volonta ihany koa (VREF)Ny sasany I / O Pins dia mizara ity volavolan-kevitra ity mba hitazonana ny mari-pahaizana tsy miova.Ity famolavolana ity dia manampy ny FPGA mitantana ny fomba mahomby amin'ny fomba mahomby, miantoka ny fotoana maharitra, ny fiarovana ary ny fifanarahana amin'ny singa elektronika samihafa.

Xc2s50-5tqg144i

Type	fikirana
mpanamboatra	Amd xilinx
ANDIAN-DAHATSORATRA	Spartan®-II
Packaging	lovia
Sata part	lany andro
Isan'ny labs / clbs	384
Isan'ny singa lojika / sela	1728
Total Bits	32,768
Isan'ny I / O	92
Isan'ny vavahady	50 000
Voltage - famatsiana	2.375v ~ 2.625v
Typeing Type	Tendrombohitra
Mari-pana	-40 ° C ~ 100 ° C (TJ)
Fonosana / tranga	144-LQFP
Package mpamatsy mpamatsy	144-tqfp (20x20)
Laharana vokatra fototra	XC2S50

Xc2s50-5tqg144i

Rafitra mipoaka

Amin'ny rafitra embeded, ny xc2s50-5tqg144i dia manome lojika ilaina ho an'ny fangatahana microcontroller.Izy io dia ampiasaina amin'ny fitaovana elektronika automotika, fitaovana azo jerena, ary robotika kely mba hanatsarana ny fiasa sy ny fandraisana andraikitra.

Fanodinana famantarana

Ny FPGA Excels amin'ny asa fanodinana famantarana, izay iantsoana ny fahaizany manatanteraka ny fanodinana mitovy.Izy io dia mety amin'ny fanodinana audio sy horonan-tsary, fifandraisan-davitra, ary famakafakana angon-drakitra, manome ny horingan'ny mpitaingin-tsoavaly mba hiatrehana ireo algorithm sy ny angon-drakitra be haingam-pandeha.

Rafitra fanaraha-maso ny indostria

Ny rafitra fanaraha-maso indostrialy dia nahazo tombony avy amin'ity fpgà ity sy ny fandaharam-potoanan'ny FPGA, izay mety ho an'ny fampiharana toy ny fanaraha-maso ny fizotran-javatra, fanaraha-maso ny milina ary fanaraha-maso rafitra.Ny fahatokisany dia miantoka ny fampisehoana tsy miova amin'ny tontolo izay mitaky fitantarana sy fitoniana miasa.

Systems serasera

Amin'ny rafitra fifandraisana, ny xc2s50-5tqg144i dia manampy amin'ny fitantanana ny fifindran'ny data sy ny fandraisana, ny fanohanana hetsika toy ny fanodinana famantarana sy ny fiheverana, fiovam-po, fiovam-boninahitry ny protoc, ary ny routing protocul.Ny fahaizany dia ny lakilen'ny fotodrafitrasa momba ny fifandraisan-davitra sy ny teknolojia tsy misy taratra.

Prototyping sy fampandrosoana

Ny FPGA dia ampiasaina betsaka ihany koa amin'ny fizaran'ny digital nomerika.Betsaka no mampisedra azy io mba hizaha toetra sy hanatsarana ny heviny alohan'ny famokarana farany, indrindra amin'ny tetikasa saro-pantarina sy ny fombafomba noforonina mahazatra.Io fahaiza-manao io dia mampihena ny fotoam-pandrosoana sy ny vidiny, hanafainganana ny lalana avy amin'ny foto-kevitra mankany amin'ny tsena.

Xc2s50-5tqg144i mitovy

• XC2S50-5TQ144I

• Xc2s50-5pq208c

• Xc2s50-6pq208c

Xc2s50-5tqg144i tombony azo

vidim-fahombiazany

Ny xc2s50-5tqg144i dia mijoro ho an'ny voromahery, mandefa endri-javatra maro kokoa isaky ny dolara noho ny maro fpgas.Ity fandaminana ity dia tanterahana amin'ny alàlan'ny teknolojia mandroso sy ny maritrano mahomby, izay mamela ny fanitarana malalaka amin'ny tsenan'ny vidiny.

Avo-fampisehoana I / O sy fonosana

Ity FPGA ity dia manohana ny fenitra I / O sy ny fenitra rehetra ary hita amin'ny safidy fonosana samihafa.Ireo endri-javatra ireo dia miantoka fa ny fitaovana dia azo ampidirina amin'ny fampiharana marobe nefa tsy manao sorona ny sorona, ka mahatonga azy io ho tsara indrindra ho an'ny tsenam-bokatra avo lenta sy haingam-pandeha izay misy ny interface sy ny sakana ara-batana.

Endri-javatra misy rafitra

Fototra miaraka amin'ny fitantanana ny fitadidiana Advanced dia mampiavaka ny ondrilahy nizara sy RAM azo zahana, ny XC2S50S50TQG144I Manatsara ny fitantanana ny angon-drakitra.Ireo endri-javatra ireo dia manamora ny fitahirizana angon-drakitra momba ny angon-drakitra sy ny fanodinana, manentana ny fampisehoana ankapobeny sy ny fahamenarana.

Repobgrammability

Ny firesahevitry ny xc2s50-5tqg144i dia mamela ny fanovana tsy voafetra amin'ny fanitsiana azy, izay mahasoa mandritra ny dingana fampandrosoana.Ity fandanjalanjana ity dia ahafahana mamolavola ny famolavolana amin'ny alàlan'ny fanavaozana iMitoric nefa tsy misy vidiny fanampiny, famolavolana fanavaozana ary mampihena fotoana amin'ny vokatra farany.

XC2S50-5TQg144I dingana fandaharana

Fandaharana ny XC2S50-5TQg144I FPGA avy amin'ny SPartan-II Spartan-II dia misy tohin'ny dingana namboarina mba handikana ny famolavolana nomerika amin'ny fanitsiana FPGA.Ity misy torolàlana mitambatra sy antsipirihany mba hanampiana anao amin'ny alàlan'ny fizotran'ny fandaharana:

1. Fidirana famolavolana

Atombohy amin'ny dingana fidirana amin'ny famolavolana, izay amboarinao ny lojika nomerika amin'ny alàlan'ny fiteny famaritana hardware (HDL), toy ny vhdl na verillog.Ity dingana voalohany ity dia misy antsipiriany momba ny fiasa sy ny lojika tianao hotanterahina ao amin'ny FPGA.Ilaina ny famolavolana anao ary marina ny famolavolana anao ary asio tsara ny fandidiana natao mba hiantohana ireo synthesis mahomby sy fampiharana.

2. synthesis

Ao amin'ny dingana synt synt, mampiasa fitaovana synthesis hanova ny kaody HDL ho ao anaty lisitra.Ny lisitra iray dia fahatapahan-kevitry ny famolavolana anao amin'ny endrika iray izay misy ireo singa lojika isan-karazany toy ny vavahady sy flip-flops.Ity dingana ity dia mandika ny famolavolana teôlôjia ho playprint azo ampiharina fa azon'ny FPGA izay takatry ny sy ny fampiharana.

3. Fanatanterahana

Ny fampiharana dia misy dingana maromaro: fametahana, mametraka, ary routing.Ny fanendrena ny sarintany dia nanendry ireo singa ao amin'ny lisitra lisitrao amin'ny sakana lojika manokana ao amin'ny FPGA.Ny plating dia mamaritra ny toerana ara-batana amin'ireto banga ireto amin'ny sôkôla fpga mba hanatsarana ny fampisehoana sy ny fampiasana ny loharanom-pahalalana.Mampifandray ireo sakana ireo amin'ny alàlan'ny loharanom-pifandraisana fpga vita amin'ny fpga.Ity dingana ity dia miantoka fa ny famolavolana dia mifanaraka amin'ny setroka ara-batana sy fampisehoana rehetra.

4. Famaritana fanerena

Mandritra ny dingana famolavolana, ilaina ny famaritana ny sakana.Ny sakana dia mitarika ny fitaovana fanatanterahana amin'ny alàlan'ny fanondroana ireo fepetra takiana toy ny fotoana (ahoana ny fomba tokony hiasan'ny FPGA), ary ny fanendrena an'i PINIreo dia voamarina ao amin'ny rakitra sakana amin'ny mpampiasa (UCF), izay manampy amin'ny famolavolana tsara ny famolavolana mba hanatratrarana fenitra fenitra manokana.

5. Generation Bitstream

Vantany vao nahomby ny famolavolana nataonao dia nandalo ny dingana fanatanterahana, ny dingana manaraka dia ny famokarana rakitra bitstream.Ity rakitra ity dia ahitana ny angon-drakitra ilaina ilaina amin'ny FPGA mba hanatanterahana ny famolavolana.Ny bitstream dia ny famoahana farany ny fizotran'ny fandaharana, izay maneho ny toe-piainana feno sy feno fandaharana amin'ny FPGA.

6. Programming fitaovana

Ny dingana farany dia ny hamoaka ny bitstream ao amin'ny xc2s50-5tqg144I FPGA, izay azo atao amin'ny fampiasana ny fomba fanitsiana isan-karazany arakaraka ny fananganana anao.Ao amin'ny Fomba Serial Master, ny FPGA Autonomusly dia namaky ny angon-drakitra fanitsiana avy amin'ny fampanantenana am-bava (famakiana vakiana). Modely serivisy andevo Mamela fitaovana master ivelany ivelany, toy ny microcontroller, hamahana ny angon-drakitra FPGA. Fomba fanalam-baraka Mampifanaraka ny fandaharana haingam-pandeha avo lenta amin'ny famatsiana angon-drakitra fanitsiana mifanaraka amin'ny fitaovana master ivelany ivelany.Farany, Scan Scan (jtag) Mampiasa ny interface jtag ho an'ny fandaharana sy ny fitiliana, izay manasongadina azy mandritra ny fampandrosoana ho an'ny debugging sy fanamarinana.

XC2S50-5TQg144I Feno fonosana fonosana

Ny Xc2s50-5tqg144i dia ny vavahadin'ny vavahadin-tsaha (FPGA) avy amin'ny Xilinx's Spartan's Spartan-II-II ao amin'ny a 144-Pin manify quad quad pack (tqfp) fonosana.Ity fepetra ity 20 mm x 20 mm.

XC2S50-5TQg144I Mpanamboatra

Ny XC2S50-5TQg144I dia FPGA avy amin'ny fianakavian'i Spartan-II, ary novokarin'i Amd Xilinx.Xilinx, ankehitriny AMD, dia orinasa mpitarika semiconductor lehibe indrindra amin'ny FPGA, Socign tsy zatra ary fitaovana lojika hafa.Ny xc2s50-5tqg144i dia novolavolaina teo ambanin'ny andian-tsarimihetsika Xilinx Spartan-II, nanolotra vavahady 50 000 ary sela lojika 1 778, natao ho an'ny fampiharana avo lenta nefa mahomby.Miaraka amin'ny fahazoana an'i Amd, ny orinasa dia manohy manohana ny vokatra lova toa ny Spartan-II Series rehefa mandroso amin'ny maritrano FPGA vaovao.Na izany aza, ny xc2s50-5tqg144i dia fpga efa zokiolona ary mety hiatrika ny fidiram-bolan'ny frewan dia mifantoka amin'ny fianakaviana fpga mandroso kokoa ny Amd Xilinx.

Famaranana

Ny XC2S50-5TQg144I FPGA dia sombin-tsofina mahomby sy manafintohina izay manome fampisehoana sy fandanjalanjana lehibe.Ampiasaina amin'ny rafitra onjam-pampianarana, milina indostrialy ary tambajotra fifandraisana noho ny fanodinana haingam-pandeha avo lenta sy ny safidy fifandraisana matanjaka.Noho ny fahaizany mandroso sy havaozina, ity FPGA ity dia manampy amin'ny fitsapana ary mamolavola hevitra vaovao alohan'ny famokarana farany.Na dia misy fpgas vaovao aza, io modely io dia mijanona ho safidy marim-pototra ho an'ny tetikasa mila vahaolana azo itokisana sy azo antoka.Ity torolàlana ity dia manome fomba fijery mazava sy tsotra momba ny endri-javatra sy ny fampiasana ary ny fandaharam-pampianarana ny FPGA, ka mahatonga azy ho loharano sarobidy ho an'ny rehetra.
