XCV200-6FG456C FPGA: endri-javatra, finiavana, fandaharana, fandaharana ary fampiharana

Ny XCV200-6FG456C dia FPGA matanjaka (sehatry ny vavahadim-piangonana) avy amin'ny andian-dahatsoratra AMD Xilinx.Ity torolàlana ity dia manazava ny endri-javatra, PIN PIN, dingana fandaharana ary fampiasana.Miaraka amin'ny herin'ny fanodinana avo, safidy famolavolana mora, ary ny fampidirana / output mahery (i / o), ity FPGA ity dia manampy amin'ny fananganana rafitra haingana sy azo itokisana.Na miasa amin'ny tambajotra, rafitra fanaraha-maso na elektronika mahazatra ianao, ity torolàlana ity dia hanampy anao hahatakatra ny fomba hampiasana ny XCV200-6FG456C.

katalaogy

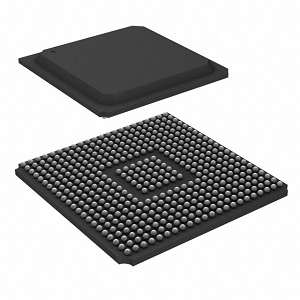

XCV200-6FG456C Famintinana

ny XCV200-6FG456C dia modely malaza ao anatin'ny fianakaviana Amd Xilinx Fipejy Balex® FPGA, natao hanomezana vahaolana lojika lojika ho an'ny rafitra nomerika.Ity Chip manokana ity dia misy vavahadin'ny rafitra 236 666 eo ho eo ary endri-javatra 1,176 azo zahana (CLBS) (CLBS) ary sela lojika 5,292.Ahitana ny 57 3004 total bits ary manohana ny 284 I / O / O Pins, ao anaty fonosana 456-ballIty modely ity dia miasa amin'ny volavolan-dalàna nomerika 2.5V, miaraka amin'ny 2.375v ka hatramin'ny 2.675v, ary afaka miasa ao anatin'ny 0 ° C ka hatramin'ny 0 ° C.Ny andian-dahatsoratra Bidex® BroadEd Sheer dia manangona fangatahana amin'ny habetsaky ny habetsaky ny 50 000 ka hatramin'ny 1 tapitrisa ny vavahadin'ny rafitra sy ny famantaranandro sy ny famantaran'ny rafitra hatramin'ny 200 mhz.Izy io dia manohana ny fenitra I / O maro anisan'izany ny LVTTL, LVCMOS, ary PCI, ankoatry ny hafa.Ireo endri-javatra toy ny tadivavarana mihidy (DLL), blacks lojika azo ampiasaina amin'ny fitadidiana sy natokana ho an'ny asa aritmetic dia manatsara ny asany.Namboarina tamin'ny alàlan'ny dingana 0.22 μm 5-layer, ny fianakaviana sentex® dia miantoka ny fampisehoana sy ny fahatokisana.

Raha mitady hampiditra ny teknolojia ambony indrindra amin'ny vokatrao na ny rafitrao ianao, ny fividianana ny XCV200-6FG456C amin'ny be dia be miaraka aminay dia hetsika tsara.Mifanaraka amin'ny fenitry ny indostria ary miaro anao mialoha ny filan'ny teknolojia ho avy.

XCV200-6FG456C

• Gates sy rafitra: Ny XCV200-6FG456C dia manolotra vavahady 236 6666 eo ho eo.Ity takelaka avo lenta ity dia mamela ny fanatanterahana ny fizarana lojika nomerika iraisana ao amin'ny sombin-tsofina iray, izay mampitombo ny fampisehoana sy ny fahaiza-manao amin'ny fampiharana isan-karazany.

• Loharano lojika: Ao anatin'izany ny sakana lojika 176 azo ampiasaina (clbs) ary sela lojika 5.292.Ireo loharanon-kevitra ireo dia tsara amin'ny famolavolana boribory digital digital sy marefo.Ny CLBS dia azo atao ny manao fandaharana mba hanatanterahana ny asa lojika isan-karazany, fa ny habetsaky ny sela lojika dia ahafahan'ny fitantanana ny asa sy ny fizotrany be dia be.

• Memory: Ny fitaovana dia manome bitika 57 344 Bits, zaraina amin'ireo sakana lojika.Ity ram ondrilahy namboarina ity dia ampiasaina amin'ny fampiharana izay mitaky fitahirizana haingana sy mahomby ary azo atao, manohana ny fampidirana angon-drakitra haingam-pandeha haingam-pandeha haingam-pandeha amin'ny rafitra nomerika maoderina.

• I / o fahaiza-manao: Miaraka amin'ny pinitra 284Ireo pinony I / O ireo dia manohana ny fenitra famantarana isan-karazany ary ahafahan'ny FPGA hiresaka amin'ny fomba mahomby amin'ny singa hafa ao anaty rafitra iray, toy ny fitaovana fitadidiana, propeniorsa ary peripherals.

• Voltage sy Suhu Range: Miasa amin'ny volavolan-dalàna momba ny 2.5v, miaraka amin'ny laharana ekena amin'ny 2.375v ka hatramin'ny 2.375v, ity FPGA ity dia natao ho an'ny fanjifana herinaratra ambany raha toa ka mihazona ny fampisehoana herinaratra.Afaka miasa ao anatin'ny mari-pana amin'ny mari-pana 0 ° C ka hatramin'ny 85 ° C, ny fiantohana ny fahatokisana amin'ny toe-piainana samihafa.

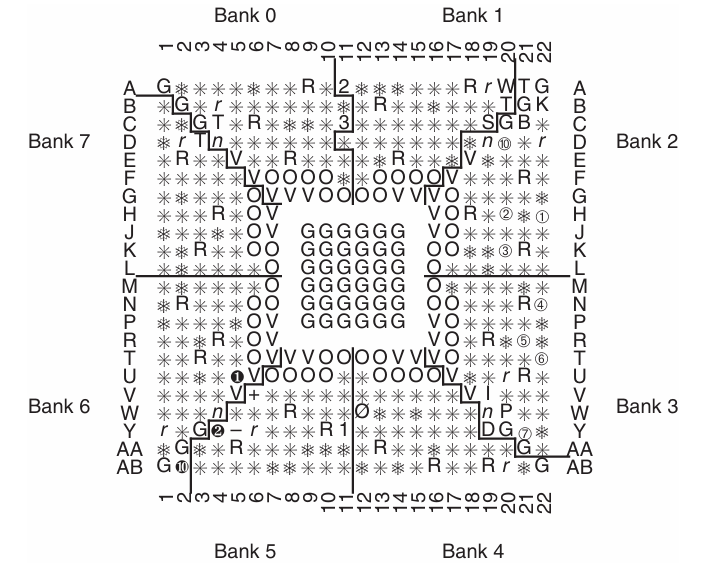

XCV200-6FG456C PIN Function Diagram

ny XCV200-6FG456C PIN Function Diagram dia fanehoana marim-pototra amin'ny fanendrena PIN FPGA, voasokajy ho banky samihafa (Bank 0 mankany Bank 7).Ny tarika banky tsirairay dia mifototra amin'ny asany sy ny fametrahana ara-batana amin'ny fonosana FPGA.Ny rafitry ny isa sy ny marika dia manaraka ny laminasa izay nasehon'ny litera (A, B, C, snc.), ary tsanganana amin'ny isa (1, 2, 3, sns), izay manamora ny fampahafantarana haingana ny pine manokana.Ireo banky ireo dia mifanandrify amin'ny fiasa sy ny famoaham-bokatra isan-karazany, ny hery, ny tany ary ny fanoloran-tena.Ny pins dia voatendry vondrona fiasa isan-karazany, ao anatin'izany ny tanjona ankapobeny I / O (GPIO), matetika antsoina hoe "g" (Fivarotana ankapobeny), "V", ary "O" (Output).Ny herinaratra sy ny tanimbary dia voamarika mazava sy miantoka fpga fpga fpga.Pins-kilalao manokana toy ny fidirana amin'ny famantaranandro, averina, ary ny fifehezana ireo marika mifehy dia misy marika toy ny "r" na "T."Ny tsimoka sasany dia manompo anjara ihany koa ny anjara toerana mifampiresaka, ao anatin'izany ny fanitsiana jtag sy ny famantaranandro haingam-pandeha ambony, ho an'ny fandaharana sy ny fanemorana.

XcV200-6-6FG456C dia sary

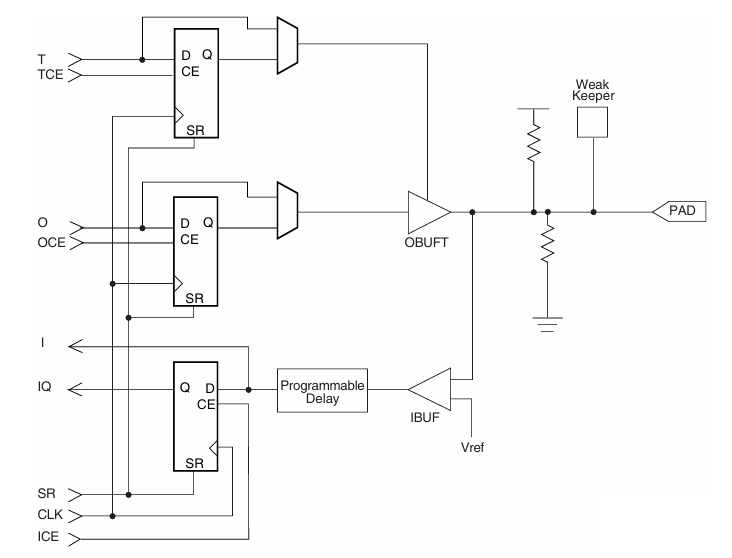

Fampidirana / Output block

Ny sary dia maneho ny Sokajy Input / Output (IOB) Ny firafitry ny XCV200-6FG456C FPGA, izay mpikambana ao amin'ny fianakaviana Centalex Fianakaviana Xilinx.Ny diagram dia mampiseho ireo singa manan-danja amin'ny alàlan'ny asa fampidirana sy famoaham-bidy, manasongadina ny fikorianan'ny angon-drakitra sy ny fomba fifehezana.Ao amin'ny fototry ny sary, telo d flip-flops dia ampiasaina hisoratra anarana ho an'ny fidirana amin'ny fidirana, famoahana ary fifehezana ny fanjakana.Ny fisoratana anarana dia mifehy ny ocle (famantaranandro famokarana), izay mamaritra ny famantarana, izay mamaritra rehefa misy ny angon-drakitra famoahana.Toy izany koa, ny fisoratana anarana Tri-fanjakana dia fehezin'ny TCE (famantaranandro tri-fanjakana ahafahana mamela na manilika na manakana ny buffer output.Ny fisoratana anarana fampidirana dia misambotra data miditra ary mampihatra ny fanemorana programa alohan'ny handefasana azy amin'ny lojika FPGA anatiny amin'ny alàlan'ny iBuf (fampidirana fidirana).Ny obuft (buffer output tri-fanjakana) dia miantoka fa ny FPGA dia afaka mitondra fambara amin'ny pad (i / o pin) na apetraho ao amin'ny fanjakana avo lenta.Ny fizahan-tany malemy dia ampidirina ao amin'ny pad mba hitazonana ny fanjakana lojika farany fantatra fa tsy misy mpamily mavitrika, misoroka ny toe-piainana mitsingevana.Ny volavolan-kevitra momba ny fanondroana (VREF) dia ampiasaina amin'ny fenitra fampidirana sasany, toy ny SSTL na HSTL, izay mitaky habe amin'ny volavolan-kevitra ho an'ny asa mety.Amin'ny ankapobeny, ity rafitry ny iob ity dia ahafahan'ny FPGA hitantana fifindrana angon-drakitra haingam-pandeha avo lenta, ny fanohanana ny fenitra I / O fenitra, ary manome fifehezana mora kokoa amin'ny fotoana sy ny tsy fivadihana.

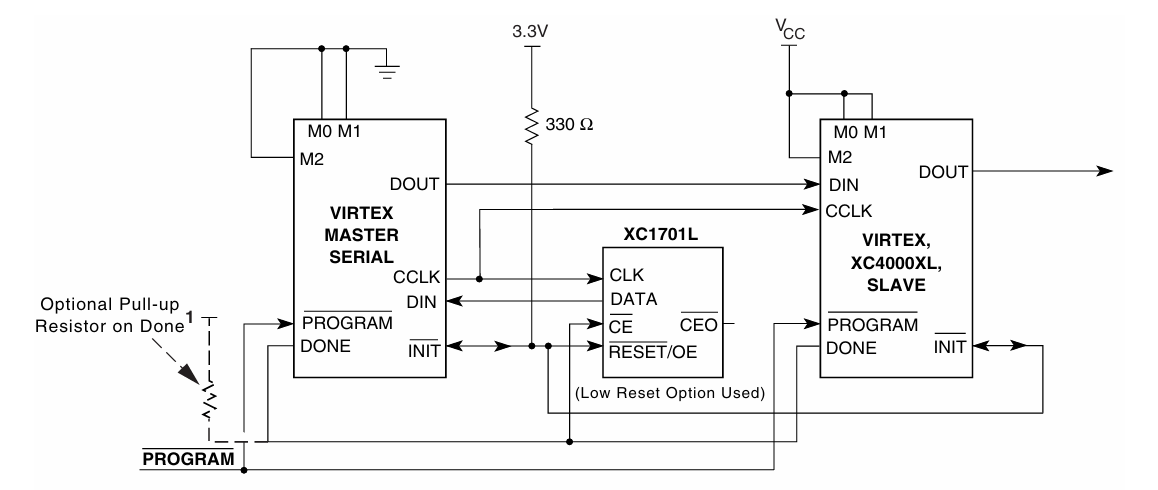

Master / andevo mode mode

ny Master / andevo mode mode Ny sary an-tsary dia mampiseho ny fizotran'ny fizotran-kevitra momba ny fanamboarana hatsikana FPGA, manokana ny xcv200-6fg456cAmin'ity fanamboarana ity, ny fitaovana iray seanex iray dia miasa amin'ny maha-tompo azy, mifehy ny famantaranandro fanamafisana (CCLK) sy ny fandefasana angon-drakitra mifindra amin'ny andevo fanampiny FPGA.Ny SPORT FPGA dia manomboka ny fizotran'ny konfigurasi amin'ny alàlan'ny fanamafisana ny famantarana ny fandaharana, famerenana ny fitaovana rehetra ao anaty rojo.Vantany vao vita ny fanombohana, ny mari-pamantarana AIT dia manambara ny fahavononam-pitsarana, ary ny angon-drakitra fanamafisana avy amin'ny EEPROM (XC1701L) mankany amin'ny DIN (data ao) PIN amin'ny FPGA MAS.Ny SPORT FPGA dia mamaky data avy amin'ny EEPRom ary mampita izany amin'ny alàlan'ny Dout (angon-drakitra) amin'ny andevo FPGAS manaraka, ary mampifanaraka ny famindrana angon-drakitra mampiasa ny famantarana ny CCLK.Ny mari-pamantarana vita dia ampiasaina hanehoana fanitsiana mahomby, miaraka amin'ny mpanohitra misintona safidy azo antoka fa misy fanjakana avo lenta rehefa feno ny fanitsiana.Ny XC1701L EEPROM dia fehezin'ny SPORT FPGA amin'ny alàlan'ny CLK, Data, CE (CHIP), ary averina / OE (OUTPLUT DIFTUTE) Fambara, fa ny angon-drakitra voatahiry tsara.Ity fomba fanamafisana ity dia mahomby amin'ny fandaminana ny fpgas marobe mampiasa EEPROM tokana, mampihena ny fahasarotan'ny firaketana ivelany ivelany ary hiantohana ny angon-drakitra rehetra.

XCV200-6FG456C Famaritana voafaritra

Type	fikirana
mpanamboatra	Amd xilinx
ANDIAN-DAHATSORATRA	Hevitra evex®
Packaging	lovia
Sata part	lany andro
Isan'ny labs / clbs	1176
Isan'ny singa lojika / sela	5292
Total Bits	57344
Isan'ny I / O	284
Isan'ny vavahady	236666
Voltage - famatsiana	2.375v ~ 2.625v
Typeing Type	Tendrombohitra
Mari-pana	0 ° C ~ 85 ° C (TJ)
Fonosana / tranga	456-BBGA
Package mpamatsy mpamatsy	456-FBGA (23x23)
Laharana vokatra fototra	Xcv200

XCV200-6FG456C Fampiharana

Fifandraisan-davitra sy tambajotra

Ny XCV200-6-FG456C dia manatsara ny fifandraisan-davitra sy ny fampiasa amin'ny tamba-jotra noho ny fahaizany mitantana ny fampitana angon-drakitra avo lenta sy ny asa fanodinana famantarana sela.Ny vavahadiny sy ny fahaizan'i I / O dia mamela azy hanohana ny fiasa toy ny fanodinana fonosana, fanodinana famantarana / demodulation, ary protocols diso.

Fanodinana famantarana nomerika (DSP)

Mety amin'ny fampiharana DSP, ity FPGA ity dia afaka manatanteraka ny fanodinana matematika haingana sy sarotra takiana amin'ny teknolojia fanodinana horonantsary sy horonan-tsary.Na ho an'ny rafitra multimedia, fankatoavana ny feon'ny feo, na serivisy streaming, ny XCV200-66-66CHFG456C dia ny fahaiza-manao mahery vaika ary ny fitadidiana miorim-paka sy kalitao avo lenta.

Rafitra fanaraha-maso ny indostria

Ao amin'ny automatique industrial, ny XCV200-6FG456C dia manome ny fampisehoana ilaina amin'ny fitantanana ireo rafitra mifehy sy ny tamba-jotra mifindra monina.Ny fahafahany manatanteraka ny asa fifehezana marobe miaraka amam-bava raha ny fiantohana ny fotoana famaliana dia mahatonga azy io ho amin'ny fampiharana ny fifehezana, ny robotika ary ny fahitana milina.

Fitaovana fitsaboana

Ny praiminisitra sy ny hafainganam-pandehan'ny FPGA dia tsara amin'ny alàlan'ny fanentanana sy ny fitaovana diagnostika, izay manampy amin'ny fanodinana ireo algoritham-barotra sarotra ho an'ny sary sary toy ny MRI, ultrasound, ary ny scans CT.Ny fahaizan'ny XCV200-66DIFGF46C dia azo antoka fa afaka mitantana angon-drakitra avo lenta sy fanodinana ilaina amin'ny teknolojia ara-pitsaboana maoderina.

XCV200-6-6FG456C mitovy

• Xcv2000e-6bg560c

• Xcv200-6fg256c

• XCV200-5FG256C

XCV200-6-6-6FG456C Dingana Programming

Dingana fandaharana ho an'ny XCV200-6FG456C:

1. Fidirana famolavolana

Ny dingana voalohany amin'ny fandaharana FPGA fandaharana dia ny famaritana ny lojika nomerika sy ny fiasa amin'ny rafitrao.Izany dia azo atao amin'ny fampiasana ny famaritana ny Hardware (HDLS) toy ny VHDL na Verilog, izay hanoratanao ny kaody izay mamaritra ny fomba handraisan'ny FPGA ny angon-drakitra ary hifaneraserana amin'ny fitaovana hafa.Ireo fitaovana fidirana amin'ny scematic hita ao amin'ny rindrambaiko famolavolana FPGA toa an'i Xilinx ISE na Vivado dia azo ampiasaina.Ity fomba ity dia ahitana ny famoronana fahitana ara-pahitana amin'ny lojika amin'ny alàlan'ny fitarihana sy ny fametahana ny singa, izay misy ny sasany mahita zavatra tsy misy dikany kokoa noho ny kaody fanoratana.

2. synthesis

Vantany vao vita ny famolavolana, ny dingana manaraka dia synthesis, izay misy fitaovana iray toa an'i Xilinx's XST (Xilinx synthesis Technology)Ity lisitra ity dia mamaritra ny fizaran-tany amin'ny lafiny nomerika tariby tariby, toy ny vavahady lojika sy registra.Ny fizotran'ny synt ny synthesis ihany koa dia misy ny fanokanana ny famolavolana hahatratrarana ny fepetra takian'ny fampisehoana ary hanamaivana ny fampiasana ny loharanon-karena hahazoana fandidiana FPGA mahomby.

3. Fanatanterahana

Manomboka amin'ny fandikan-teny ny fizotran'ny fampiharana, mampifangaro ny famolavolana anao amin'ny rakitra fanerena izay mamaritra ny tarehimarika toy ny famantaranandro sy ny fanendrena PIN.Aorian'ny fandikan-teny, ny sehatra an-tsarintany dia manendry ireo singa ao amin'ny Internet amin'ny loharanon-karena manokana amin'ny FPGA, toy ny latabatra fisoratana anarana (luts) sy flip-flops.Ny toerana sy ny dingana ara-dalana avy eo dia mamaritra ny toerana ara-batana amin'ny singa tsirairay ao anatin'ny maritrano FPGA ary manangana ny fifandraisana eo amin'izy ireo amin'ny alàlan'ny loharanom-pitaovana mifanaraka amin'izany.Ity dingana ity dia tsara amin'ny fanatanterahana ny metaly fanehoana irina, ao anatin'izany ny fatran'ny famantaranandro.

4. Generation Bitstream

Aorian'ny fametrahana ny famandrihana sy ny fanodinana mahomby, ny fitaovana dia miteraka bittream, rakitra fanamafisana Binary izay ahitana ny fampahalalana rehetra momba ny fandaharana ho an'ny FPGA.Matetika no atoroy ny hampiakarana ny fametahana famolavolana farany farany mba hiantohana ny fihetsik'ilay bitstream ho fepetra andrasana amin'ny fepetra.Ity dingana fanamarinana ity dia manampy amin'ny fisorohana ireo olana mety hitranga mandritra ny tena fandidiana.

5. fanamafisana

Ny dingana farany dia misy ny fametrahana ny bitstream ao amin'ny FPGA amin'ny alàlan'ny fomba fanamafisana isan-karazany.Ny fomba andian-teny andevo, safidy tsotra sy vidiny mahomby, dia manamarina ny FPGA amin'ny alàlan'ny fitaovana master ivelany izay mandefa data.Ao amin'ny master-serial-serial, ny FPGA dia mamaky ny bitstream avy amin'ny prom serasiona mipetaka.Ho an'ny fanamafisana haingam-pandeha haingam-pandeha, ny mode selectMap dia mamela ny microprocessor ivelany mba hampidinana data ao amin'ny FPGA haingana.Ankoatr'izay, ny Modille Jtag dia tsy natao ho an'ny fandaharana fotsiny fa ny fanandramana sy ny fandotoana, ny fampiasana interface tsara ho an'ny fandaharana rafitra sy ny fitiliana sisintany.

XCV200-6-6FG456C Tombontsoa

Fampisehoana

Ny andian-dahatsoratra Xilinx Sences, izay misy ny XCV200-6FG456C, dia optimized ho an'ny fampisehoana haingam-pandeha avo lenta, manolotra ny famantaranandro rafitra hatramin'ny 200 MHz.Izany dia mahatonga azy io ho sahiran-javatra izay mitaky fanodinana data haingana, miantoka ny fahombiazan'ny algorithms be pitsiny sy ny fandidiana haingam-pandeha toy ny fifandraisan-davitra, ny fanodinana ary ny multimedia.

I / O Support Support

Ity fpga ity dia manohana ny fenitra fampidirana / famoaham-bokatra isan-karazany, ao anatin'izany ny lvttl, lvcmos, pci, gtl, hstl, sstl, ctt, ctt, ary ny AGP.Ny fanohanan'i I / O manara-penitra toy izany dia ahafahan'ny XCV200-6FG456C hampiditra am-pitiavana amin'ny singa isan-karazany, izay mampitombo ny fampanantenany manerana ny tontolo iainana Diversital Diversital.Ity fandanjalanjana ity dia ahafahana mampifanaraka ny FPGA amin'ny toe-javatra samihafa mifanelanelana tsy misy fanovana rafitra.

Fitantanana famantaranandro

Ny XCV200-6FG456C dia mampiditra tadivavarana feno fanemorana (DLL) ho an'ny fizarana sy fitantanana famantaranandro sy fitantanana ao anaty rafitra.Ireo DLL ireo dia manampy amin'ny fanatsarana ny fotoana sy ny fahatokisana ny rafitra amin'ny fanomezana famantarana ny famantaranandro tsara ilaina amin'ny asa sy ny asa.Zava-dehibe io fampiasa io amin'ny fampihenana ny hadisoana rafitra ary ny fampitomboana ny fampisehoana ankapobeny, indrindra amin'ny famolavolana sarotra mitaky ny fotoana sy ny fampifangaroana.

Famolavolana famaranana

Miaraka amin'ny sakana lojika miisa 1,176 sy ny sela lojika 5,292, ny XCV200-6FG456C dia manome loharanom-pahalalana lehibe miaraka amin'ny fahafaha-miasa amin'ny fampiharana isan-karazany.Avy amin'ny lozika tsotra amin'ny rafitra nomerika, ity FPGA ity dia manohana ny takian'ny famolavolana saro-pantarina, izay mahatonga azy ho tsara ho an'ny fampiharana amin'ny fampiharana am-perinasa, fanodinana famantarana nomerika ary prototyping, ary prototy.

Rapid Prototyping

Ny FPGAS toa ny XCV200-6FG456C dia malaza amin'ny fahafahan'izy ireo hanohana ny prototsaping haingana.Ity fitaovana ity dia mamela ny fanamboarana famolavolana haingana ary azo averina an-tsaha, izay tombony ho an'ny tsingerin'ny fampandrosoana satria mampihena ny fotoana.Mampifanaraka tsara ihany koa ny fanovana ny fepetra takiana na ny fanavaozana amin'ny fomba fiasa momba ny tetikasa, hiantohana ny vokatra farany amin'ny fenitra farany momba ny teknolojia farany.

Fahaiza-manao fampidirana

Ny fahaizan'ny fampidirana ny XCV200-6FG456C dia manamora ny fanamafisana ireo singa manan-kery marobe ao anaty sombin-tsofina tokana.Ity fampidirana ity dia mety hiteraka fahasarotan'ny rafitra, ny fihenan'ny herinaratra ambany ary ny tahiry vidiny.Amin'ny alàlan'ny fanamaivanana ny isan'ireo singa misimokely ilaina, ity FPGA ity dia manatsara ny fizotran'ny famolavolana ary manatsara ny fahatokisana sy ny fitambaran'ny rafi-pandaminana ankapobeny.

XCV200-6FG456C Dimensions Packaging

Ny XCV200-6FG456C dia ny tarika vavahadin-tsarimihetsika (FPGA) avy amin'ny andian-dahatsoratra Shenex® AMD, ao amin'ny fonosana 456

• Karazana fonosana: 456-fbga

• Haben'ny fonosana: 23 mm x 23 mm

• Ball Pitch: 1.0 mm

XCV200-6FG456C Mpanamboatra

Ny XCV200-6FG456C dia ny tarika vavahady programa (FPGA) natolotry ny Xilinx, orinasa iray fantatra ho an'ny fitaovana lojika avo lenta.Manaraka ny fahazoan'i Xilinx AMD, ny XCV200-6FG456C dia mifandray amin'ny AMD ho mpanamboatra ankehitriny.Na izany aza, ity modely FPGA ity dia tsy feno ary tsy amin'ny famokarana intsony.Nanohy nanohana ny mpanao maritrano FPGA i AMD miaraka amin'ny fampisehoana fanatsarana, ny fahombiazan'ny herinaratra ary ny halavam-pahefana ary ny fahatongavany, ny fanaovana safidy hafa alalana ho an'ny famolavolana vaovao.

Famaranana

Ny XCV200-6FG456C dia FPGA hafa be sy avo lenta, ilaina amin'ny fampiharana teknolojia maro.Na dia tsy natao intsony izy io dia mbola safidy tsara ho an'ny rafitra tranainy izay mila fampisehoana azo itokisana.Ity torolàlana ity dia nanarona ny famolavolana sy ny dingana fandaharana ary ny fampiasana azo ampiharina, ka mora kokoa ny mahatakatra ny fomba fiasa sy ny fomba hampiasana azy io.Raha misy fpgas vaovao dia afaka mampiasa izany fahalalana izany ianao mba hisafidianana ny FPGA havanana amin'ny zavatra ilainao ary hanatsara ny famolavolana nomerika.

Datasheet PDF

XCV200-6FG456C Datasheets:

Haypectic 2.5 v.pdf
