Nanazava ny vavahady Xor: tandindona, latabatra fahamarinana, fomba fananganana ary fampiharana

Ity torolàlana ity dia miresaka momba ny Xor (Exclusive-na), karazana vavahady lojika manokana ampiasaina amin'ny faribolana nomerika.Manazava ny fomba fiasan'ny vavahady Xor amin'ny fomba hafa amin'ny vavahady tsotra toy ny ary, na tsia.Hianaranao ny momba ny tandindakitr'izy ireo sy ny latabatra fahamarinana ary ny fomba hanamboarana azy ireo amin'ny alàlan'ny vavahady mahazatra, ny vavahady ary ny vavahady.Ny torolàlana dia mampiditra ny chip 7486 ihany koa, izay misy vavahady Xor efatra ao anatiny.Mampiseho izay toerana ampiasaina ny vavahady Xor, toy ny amin'ny encryption, manampy isa ao amin'ny solosaina, ary mandinika ireo lesoka.Manazava ireo hevi-dehibe ihany koa izy io, toy ny fanaovana faribolana kely sy haingana kokoa ary ireo hevi-dehibe, toy ny sarotra kokoa ary mampiasa hery bebe kokoa.Raha ny farany dia ho azonao ny antony maha-mahasoa ny vavahady XOR amin'ny elektronika maoderina.

katalaogy

Inona ny vavahadin'ny xor?

Ny vavahadin-jatony xor (tokana na) dia karazana vavahady lojika manokana ampiasaina amin'ny elektronika nomerika.Miasa kely hafa avy amin'ny vavahady fototra toy ny ary, na, fa tsy hoe efa fantatrao.Na dia mora aza ny vavahady fototra ireo dia misy fitsipika amin'ny fitsipika tsotra, somary tsy manam-paharoa ny vavahadin'i Xor.Ny hevi-dehibe ao amin'ny vavahady Xor dia manome ny vokatra 1 (na "marina") raha ny iray amin'ireo inputs roa dia 1.Azonao atao ny mieritreritra an'io fomba io: Ny vavahadin'ny Xor dia manamarina raha tsy mitovy ny fidirana.Raha hafa izy ireo dia manome 1. Raha mitovy izy ireo dia manome 0.

Raha jerena ny Boolean Algebra (ny matematika vavahady lojika) dia nosoratana ho ab '+ a'b.Midika izany:

• A sy tsia b

• Na

• Tsy a sy b

Ity teny ity dia mampiseho fa afaka manorina vavahady xor ianao amin'ny alàlan'ny ampahany fototra: roa sy vavahady, roa tsy vavahady roa ary iray na vavahady.Ny vavahady Xor dia manampy amin'ny fampifangaroana ny fidirana samihafa amin'ny fomba tsara.Manamboatra faribolana kely sy haingana kokoa izy io satria azonao atao ny manolo ny vavahady fototra amin'ny vavahady iray miaraka amin'ny vavahady Xor iray monja.Mamonjy toerana sy manatsara ny fomba fiasan'ny faritra.

Symbol sy ny latabatra fahamarinana ao amin'ny Xor Gates

Amin'ny sary an-tsehatra, ny vavahady Xor dia toa ny iray na ny vavahady fotsiny fa manana tsipika miolakolaka fanampiny eo akaikin'ny fidirana.Ity tsipika fanampiny ity dia mampiseho fa "miavaka", midika izany fa ny vokatra dia avo ihany (1) rehefa tsy mitovy ny fidirana.Raha mitovy ny fidirana, dia ambany ny vokatra (0).Ny tarehimarika eto ambany dia mampiseho ny marika lojika ho an'ny vavahadin-tsarimihetsika 2-input (tokana-na).Manana terminal roa izy, misy marika A sy B, ary ny terminal iray iray, misy marika Y. Ny endrika dia mitovy amin'ny na ny vavahady fa manana tsipika miolakolaka fanampiny amin'ny fihetsika "Ny output Y dia lasa avo (1) ihany raha tsy mitovy ny fampidirana A sy B.

Sary 2. Zavamaniry XRut Xor 2-Input xor

Latabatra fahamarinana ho an'ny vavahadin'i Xor Xor XRut Xor

Rehefa misy ny fidirana roa (A sy B), ny vavahady Xor dia miasa toy izao:

• Raha ny A sy B dia 0, ny vokatra y dia 0.

• Raha 0 sy b dia 1, ny output y dia 1.

• Raha 1 sy b dia 0, ny output y dia 1.

• Raha ny sy ny A sy B dia 1, ny utput Y dia 0.

Boolean expression for 2-input xor:

Midika izany: y dia 1 rehefa 1 sy b dia 0, na rehefa 0 sy b dia 1.

ny	amin '	Y
0	0	0
0	1	1
1	0	1
1	1	0

Latabatra fahamarinana ho an'ny vavahadin'ny Xor Xor XRut Xor

Rehefa misy mpiditra telo (A, B, ary C), ny vavahadin'ny Xor dia manaraka ny fitsipika tsotra.Ny famoahana dia 1 rehefa misy isa 1s hafahafa eo amin'ny fidirana.Ohatra:

• Raha misy input iray dia 1 (ary ny hafa dia 0), ny vokatra dia 1.

• Raha misy ny inpat telo dia 1, ny vokatra dia 1.

• Raha misy inpotra roa dia 1 na tsy misy 1, ny vokatra dia 0.

Boolean fanehoan-kevitra ho an'ny 3-Input Xor:

Azo itarina ho toy ny:

ny	amin '	C	Y
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	1

Ohatra:

• A = 1, b = 0, c = 0 → Input iray dia 1 → output y = 1.

• A = 1, b = 1, c = 0 → Inputs roa dia 1 → output y = 0.

• A = 1, b = 1, c = 1 → Inputs telo dia 1 → output y = 1.

Fiadidiana fizahan-tany mahazatra an'ny Xor Gates

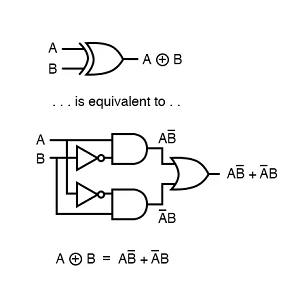

Ny vavahady Xor mahazatra dia namboarina amin'ny alàlan'ny vavahady sy vavahady, roa tsy vavahady ary iray na vavahady.Na dia miasa azo itokisana io fomba io, dia mampitombo ny isan'ny singa sy ny haben'ny karazany amin'ny fizaran-tany.Mba hialana amin'ity fahasarotanao ity dia aleon'ny maro ny fampiasana na vavahady na vavahady fotsiny.Ireo dia fantatra amin'ny alàlan'ny vavahady rehetra maneran-tany satria afaka ampiasaina izy ireo mba hamoronana karazana vavahady lojika hafa.Ny fampiasana by na vavahady ihany no manitsakitsaka ny famokarana sy ny fitantanana ny fitantanana amin'ny alàlan'ny fampihenana ny isan-karazany ilaina.Ho fanampin'izany, ny faribolana dia natao ho kely kokoa, dia lanin'ny hery tsy dia ambany loatra ary tsy dia kely loatra ny vokatra.Ny fifehezana Xor Construction miaraka amin'ny NUND na GATES dia fahaiza-manao ilaina amin'ny famolavolana rafitra elektronika mahomby sy azo ampiharina.

Ny sary dia mampiseho ny fananganana fenitra mahazatra amin'ny vavahady Xor mampiasa ny vavahady na vavahady, ary vavahady sy vavahady.Ny fampidirana A sy B dia voalohany nadika na vavahady iray ary vavahady nandidy.Ny fipoahan'ny vavahady roa ireo dia ahena ao anaty sy vavahady roa, ny vokatrao dia ny vokatra farany, ny fanamboarana ity dia misambotra ny fihetsiky ny vavahady Xor: Y dia avo (1) ihany raha tsy mitovy ny fampidirana.

Fananganana vavahady xor misy vavahady manda

Ny vavahadin'ny Xor (Exclusive na) dia vavahady lojika lehibe amin'ny elektronika nomerika izay manisy famantarana ambony (1) raha tsy mitovy ny fidirany roa.Ny fanatanjahan-tena mahaliana sy azo ampiharina dia manangana vavahady xor amin'ny vavahady nandatsa-barotra fotsiny.Izany dia mampiseho ny fahaizan'ny vavahadin'ny vavahady manda, izay fantatra amin'ny hoe vavahady maneran-tany satria azo ampiasaina hanamboarana ny vavahady lojika hafa.Mba hamoronana vavahady xor amin'ny vavahady nandatsa-mandatsa, ny vavahady dimy no takiana.Ny dingana voalohany dia ny fametahana ny fidirana roa, A sy B. vita amin'ny fampifandraisana ny fidirana tsirairay amin'ny vavahady nandatsa izay ifamatorana roa ny fidirana amin'ny vavahady roa.Rehefa ny fampidirana dia omena ao anaty famaranana na ny vavahady mandatsa-bato, ny vokatra dia lasa lojika tsy amin'ny fidirana.Vokatr'izany dia vavahady mando roa no ampiasaina mba tsy hamokatra A ary tsia B.

Ny dingana manaraka dia misy ny mitambatra ireo marika am-boalohany sy miovaova mba hamokatra valiny manelanelana.Ny vavahady nandatsa fahatelo dia naka ny fidirana, na dia ny vavahadiny aza, dia tsy misy B ary tsy ny vavahady ireo vavahady ireo dia mamorona famantarana izay avo lenta raha toa ka A sy B no tsy mitovy, ary mifandimby amin'ny hetsika iray amin'ny dingana iray.Farany, ny vokatra avy amin'ny vavahady roa manelanelana dia aterina amin'ny vavahady fahadimy.Ity vavahady farany ity dia manatanteraka lojika lojika eo amin'ireo famantarana roa manelanelana.Noho ny toetran'ny famantarana natambatra, ity asa fanaterana farany ity dia miteraka fahombiazana xor.Ny vokatra dia famoahana avo kokoa rehefa tsy mitovy ny A sy B ary ny famoahana ambany rehefa misy ny A sy B dia mitovy, manatanteraka ny latabatra fahamarinana amin'ny vavahady Xor.

Sary 4. Manamboatra vavahadin'ny xor misy vavahady manda

Ny tarehimarika dia mampiseho mazava tsara an'io fananganana io.Mampiseho ny vavahady manda dimy natambatra amin'ny fomba izay fitaratra ny famaritana etsy ambony.Ny vavahady roa dia ampiasaina hanakanana ny fidirana A sy B. Ny vavahady roa fanampiny dia manambatra ny fidirana tany am-boalohany sy miovaova mba hamoronana famantarana eo anelanelan'ny.Ny fipoahan'ny vavahady ireo dia mifamatotra amin'ny alàlan'ny vavahadim-barotra farany amin'ny farany mba hamoaka ny XOR

Fananganana vavahady xor miaraka amin'ny vavahady na vavahady

Ny vavahady Xor iray dia azo aorina ihany koa amin'ny fampiasana afa-tsy ny vavahady ihany koa.Mitovitovy amin'ilay fomba izay mampiasa vavahady manda, io fomba fiasa io dia manomboka amin'ny famolavolana ireo dikan-teny miovaova ny fampidirana tany am-boalohany.Roa na vavahady no ampiasaina, ny iray ho an'ny fidirana tsirairay, hanatanterahana io fitokanana io.Raha manao izany ianao dia tsy miditra amin'ny fidirana tany am-boalohany ny fizaran-tany, fa amin'ny famenoana azy ireo ihany koa, ka mahatonga ny fampifangaroana sarotra kokoa.Rehefa avy nanakorontana ny fidirana izy, dia mamorona famantarana roa mifanelanelana ny faritra.Ny iray na ny vavahady dia mitambatra ny fidirana miovaova miaraka amin'ny fampidirana B.Ny iray na ny vavahady dia manambatra ny fidirana am-boalohany miaraka amin'ny fampidirana B.

Zava-dehibe ireo valim-panelanelanezana roa ireo satria mitokana ny fepetra izay misy ny iray amin'ireo inputs roa voalohany dia marina, ny fihetsiky ny vavahady Xor.Farany, ny valiny roa mifandanja roa dia ahena ho farany na vavahady.Ity vavahady farany ity dia nanery ny famantarana roa, nahavita ny fiasa Xor.Ny vokatra dia famoahana izay avo (lojika 1) rehefa misy ny fampidirana iray dia avo ary ambany (lojika 0) raha tsy izany.Ny fampiasana ny vavahady Xor ihany no manangana ny haino aman-jery sy ny herin'ny vavahady rehetra, ny famolavolana ny fanamiana sy ny mahomby ary ny mora kokoa ny mamorona amin'ny faribolana mitambatra.

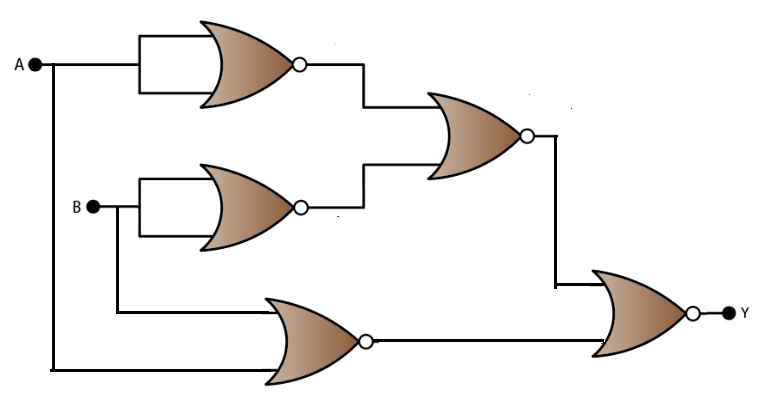

Sary 5. Manorina vavahady xor miaraka amin'ny vavahady

Ny sary dia mampiseho ny lojika lojika miorina tanteraka miaraka amin'ny vavahady na vavahady mba hampiharana asa Xor.Ny fidirana, misy marika A sy B, mandalo voalohany amin'ny alàlan'ny fisarahana sy ny vavahady izay mamadika azy ireo.Ireo tsy fitoviana ireo (A 'sy B' ireo dia samy miaraka amin'ny fampidirana mifanohitra amin'ny lafiny roa na vavahady.Ny valin'ireto fampifangaroana ireto dia omena ao anaty fivoahana na vavahady iray, mamokatra ny output Y. Ity rafi-peo ity na fandalovana tsara na fandidiana mba hamerenany ny fitondran-tenan'ny vavahady Xor.

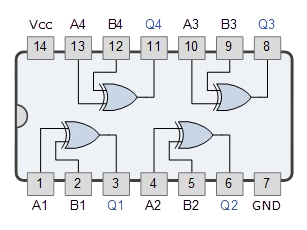

7486 Quad 2-input Xor Vavahady

Ny vavahadin'i X86 quad 2-input 2-input 2-input Xor dia misy fizaran-tany mitambatra izay misy vavahady xor efatra tsy miankina ao anaty fonosana roa-dual in-line (DIP).Anisan'ny andian-dahatsoratra malaza 74-andian'andriana (Transistor-Transistor-Transistor-Transistor), ka mahatonga azy ho sarotiny amin'ny elektronika nomerika.Ny fiasa Xor (Exclusive na) dia manan-danja amin'ny rafitra lojika satria mamoaka famantarana avo ihany raha tsy mitovy ny fidirany roa.Ity fihetsika ity dia ilaina amin'ny fampiharana toy ny fampitahana lojika, taranaka parity ary mandinika, arithmetika, ary fizaran-tany amin'ny fanapahan-kevitra tsotra.Ankoatry ny dikan-teny TTL mahazatra, ny CMOs iray variana amin'ny 7486 dia misy, izay manome ny fanjifana herinaratra ambany kokoa.Izany dia mahatonga ny chip ho safidy tsara ho an'ny tetikasa izay mitaky ny fahombiazan'ny angovo, toy ny fitaovana miasa amin'ny bateria.Noho ny fombafomba fenitra sy ny pin PIN, ny 7486 dia mora ampidirina amin'ny rafitra elektronika isan-karazany.

Sary 6. 7486 Quad 2-input Xor Vavahady

Ny firafitry ny anatiny amin'ny 7486 dia nalamina ho efitrano fandraisam-bahiny Xor efatra, samy manana pins roa ary pin iray.Ny fampidirana A1 sy B1 (Pins 1 sy 2) dia mamahana ny vavahady voalohany, izay ny q1 dia mivoaka ny PIN 3 ary ny 1) ny vavahady fahatelo dia mampiasa A4 sy B4 (Pins 12 sy 13) miaraka amin'ny OUTPUT Q4 ao amin'ny PIN11. Ny herinaratra ho an'ny SHIP dia omena amin'ny PIN 14 (VCC), ary ny PIN 7 dia mifandray amin'ny tany (GNND).Ny tarehimarika dia mampiseho mazava tsara ireo fifandraisana ireo, manampy anao haingana ny fomba hifandraisana sy hampiasa ny fitaovana amin'ny faribolana.

Ny fampiharana ny Xor Gates

Fampitandremana sy fampitana angon-drakitra azo antoka

Xor Gates dia manana anjara toerana eo amin'ny sehatry ny craptography sy azo antoka.Ao amin'ny tetik'asa encryption tsotra, ny hafatra plaintext dia mitambatra miaraka amin'ny lakile miafina amin'ny fampiasana ny XOR ny famokarana ciphertext.Ity ciphertext ity dia miseho tanteraka tsy misy fahalalana tsy misy fahalalana ny lakile, ka sarotra ho an'ny antoko tsy nahazoana alàlana ho desipher.Ankoatr'izay, satria mora verika ny fandidiana Xor, ny fampiharana ny lakile mitovy amin'ny Ciphertext dia mamerina ny hafatra tany am-boalohany, tsara ho an'ny dingan'ny encryption sy decryption roa.Ity toetra mampiavaka ity dia mahatonga an'i Xor Gates fototra nefa matanjaka amin'ny fampandrosoana ny protocols fifandraisana azo antoka.

Fikomiana arithmetika nomerika

Ao amin'ny aritmetika dizitaly, ny vavahady Xor dia singa manan-danja amin'ny fanatanterahana ny asa fototra toy ny fanampiny sy ny fanilikilihana.Raha ny marina, amin'ny Binary, vavahady xor dia ampiasaina amin'ny fampitomboana ny fitambaran'ny bitika roa nefa tsy mandinika ny enta-miasa.Amin'ny faribolana be dia be toy ny mpanampy feno, ny vavahady Xor Gates dia miara-miasa sy na vavahady hitantana ny vola sy ny soatoavina entina.Toy izany koa, ny fandalovana fanalefahana amin'ny faribolana nomerika dia matetika mampiasa vavahady Xor mitambatra miaraka amin'ny fanehoana roa mifameno.Ny fitondran-tenan'izy ireo miaraka amin'ny inputs Binary dia mahatonga azy ireo ho zava-dehibe amin'ny famolavolana singa aritmetika mahomby sy aritmetika amin'ny mpizara sy ny kajy.

Flip-flop sy counter circuits

Ny vavahady Xor dia lehibe amin'ny famoronana kapoaky ny lojika, ao anatin'izany ny Flip-Flops sy ny kaonty.Ny flip-flops dia ny fanorenan'ny singa fitadidiana, mahavita mitahiry data kely iray, ary ny kaonty dia ampiasaina amin'ny filaharana amin'ny alàlan'ny fanjakana manokana amin'ny rafitra nomerika manokana.Xor Gates dia mamela ny fandidiana toby, midika izany fa afaka manova ny toetry ny famoahana azy izy ireo isaky ny misy fepetra azo antoka.Ity fihetsika ity dia manan-danja amin'ny famolavolana Flip-flop-flop sy ny mpilalao Asynchronous, izay misy ny fanovana fanjakana mavitrika mifototra amin'ny fidirana amin'ny famantaranandro na fifehezana.Ny fampiasana azy ireo dia manome antoka fa ny faribolana dia mamaly tsara sy mahomby amin'ny fampidirana fiovana rehefa mandeha ny fotoana.

Electronics maoderina sy rafitra sarotra

Ankoatry ny fiasa lojika fototra, ny vavahady Xor dia mandray anjara amin'ny fandidiana rafitra elektronika mahomby kokoa.Izy ireo dia ampiasaina amin'ny fanamarihana diso sy ny fomba fanitsiana, toy ny jeneraly sy checkers, izay manampy azy ireo hanamarina ny tsy fivadihan'ny angon-drakitra mandritra ny fifindrana.Ao amin'ny Comparator dizitaly, ny XOR GATES dia mamantatra ny tsy fitovian'ny isa roa amin'ny laharana roa amin'ny famoaham-boninahitra avo iray raha tsy mifanentana ny bits.Ankoatr'izay, ny Xor Gates dia manampy amin'ny fanodinana famantarana sy teknika modely izay ilaina ny fifehezana tsara ny famantarana.Ny toetran'izy ireo versatile dia mahatonga azy ireo ho fototry ny rafitra nomerika be pitsiny, avy amin'ny fitaovana fifandraisana amin'ny Microprocessors sy ny rafitra napetraka.

Tombontsoa amin'ny Xor Gates

Fiatrehana mahomby amin'ny asa fiasa hafahafa

Xor Gates dia namboarina mba hamokarana vokatra avo lenta rehefa avo be ny isan'ny inpanyIty fananana ity dia mahatonga azy ireo tena sarobidy amin'ny famolavolana nomerika izay mitaky fitakiana hafahafa, toy ny fanodikodinana, izay mamaritra ny tsy fitovian-kevitra eo amin'ny bitika, ary ny fifehezana ny fiovan'ny fanjakana amin'ny flip-flops sy ny mpifaninana.Raha tokony hanangana tambajotra be pitsiny miaraka amin'ny vavahady fototra maro mba hahatratrarana ny vokatra mitovy, ny firafitry ny xor tsotra dia afaka mitantana ny fandidiana toy izany, manatsotra be ny fahasarotany.

Fanatsorana ny fitenenana lojika

Ao amin'ny famolavolana lojika nomerika, ny fanalefahana ny fahasarotan'ny fanehoan-kevitra Boolean dia dingana iray lehibe amin'ny fananganana circuit mahomby.Xor Gates dia manambatra ny fandidiana lojika maro (ary, na, fa tsy) amin'ny fiasa tokana sy tsy miova.Amin'ny alàlan'ny paikady amin'ny alàlan'ny Xor Gates, dia afaka manova ny fanehoan-kevitra sarotra ianao amin'ny endrika tsotra kokoa, izay mampihena ny filana sy ny fifandraisany be dia be.Ny fanjanahana dia tsy ny fampiharana mora kokoa amin'ny faribolana mitambatra ihany fa manamaivana ny mety hisian'ny hadisoana famolavolana, ary ny fampitomboana ny fampisehoana sy ny fahatokisana ireo rafitra nomerika.

Ny fampihenana ny isan'ny singa

Iray amin'ireo vokatra mivantana amin'ny fanitsiana lojika amin'ny alàlan'ny XOR GATES dia ny fampihenana ny isan'ireo singa takiana.Raha tokony hampiasa am-bary mahazatra mahazatra hanatanterahana asa sarotra, dia ny vavahadin'ny xor tokana dia matetika afaka manatanteraka ny asa mitovy.Io fanamafisana io dia mampihena ny fitambaran'ny Gate Count, dia mitahiry toerana manan-danja amin'ny tabilao vita pirinty (PCBS) na sôkôla mifangaro, ary mamela ny famoronana fitaovana sy maivana kokoa.Ny singa vitsy kokoa dia midika ihany koa ny fitoniana mpivarotra, fifandraisana, ary ny mety ho hevitry ny tsy fahombiazana, izay nahatonga ny faharetana sy ny fikojakojana mora kokoa.

Fitomboan'ny hafainganam-pandehan'ny fizaran-tany sy ny fihenan'ny herinaratra ambany kokoa

Amin'ny alàlan'ny fanamaivanana ny isan'ny vavahady sy ny fifandraisan'ny vavahady sy ny fizarazarana izay mampiditra ny vavahady xor dia afaka hahatratra ny hafainganam-pandeha haingana kokoa.Ny vavahady lojika rehetra dia mampiditra fanemorana kely (fantatra amin'ny fanemorana ny fanemorana), ka ny vavahady vitsy kokoa eo anelanelan'ny fidirana sy ny vokatra dia midika hoe kely kokoa ny fanemorana ny fanodinana famantarana.Ankoatr'izay, satria vitsy ny singa mifindra monina tsy mitovy, ny fanjifana herinaratra totalin'ny lipidin'ny faritra.Izany dia mahatonga ny XOR GATES mety ho an'ny fangatahana saro-pantarina, toy ny elektronika finday, fitaovana tsy manam-petra ary Internet amin'ny sensor (iot).

Fikarohana diso sy fanitsiana

Xor Gates dia manangana sakana amin'ny rafitra natao mba hiantohana ny fahamarinan'ny data.Amin'ny fomba famitahana diso dia toy ny fizahana ny fizahana, ny vavahady Xor dia manisa raha na hafahafa ny isan'ireo ao anaty angon-drakitra.Raha tsy mifanandrify ny bitika mandritra ny fanamarinana data dia manondro ny fahadisoana nitranga.Ankoatr'izay, ny vavahady Xor dia manana anjara toerana amin'ny alàlan'ny kaody fanitsiana diso, toy ny fametahana famitahana, izay mamela ny rafitra tsy ho hita fotsiny fa ny hadisoana ihany.Ilaina any an-tsaha toy ny fifandraisan-davitra sy ny fitehirizana angon-drakitra ary ny computing, izay misy ny kolikoly tsy ampy taona aza dia misy fiantraikany.

Mahomby amin'ny fampitahana data

Ao amin'ny rafitra nomerika maro, indrindra amin'ny mpizara sy ny faritra moramora, dia mila ilaina ny mampitaha haingana ny angon-drakitra roa sy marina.Ny vavahadin'i Xor dia mahomby amin'ny fomba mahomby.Rehefa mampitaha ny bitika roa, ny vavahady Xor dia manisy marika avo lenta raha tsy mitovy ny bitsony ary misy marika ambany raha mitovy izy ireo.Amin'ny alàlan'ny fampifandraisana ny fitrandrahana ny vavahadin'ny xor marobe amin'ny alàlan'ny rafitra na na na na na dia tsy misy na inona na inona, toy ny angon-drakitra 8-bit, na 32-bit) dia azo ampitahaina miaraka.Ity fahaiza-manao fampitahana haingana ity dia tsara ho an'ny asa toy ny fanamafisana ny fitadidiana cache, torolàlana momba ny fampianarana ary ny fizotran'ny fanamarinana data

Azo itokisana sy fiarovana

Ao amin'ny indostria izay tsy azo iadian-kevitra ny fiarovana sy ny fahatokisana, toy ny aerospace, fitaovana ara-pitsaboana, ara-pitsaboana, ary fotodrafitrasa, ny vavahady Xor dia zava-dehibe.Ny fampiasana azy ireo amin'ny fanamarinana diso, ny fanamarinana ny redundancy, ary ny fanaraha-maso rafitra dia miantoka fa ny tsy fahombiazana na ny tsy fitovian-kevitra dia hita haingana sy marina.Ohatra, any amin'ny rafitra Avionics, ny vavahady Xor dia mety hampitaha ny famoahana ny sensor-be be dia be mba hahitana ny lesoka.Amin'ny fitaovana ara-pitsaboana, dia miantoka ny tsy fivadiham-baovao mandritra ny fanaraha-maso ny fiainana izy ireo.Ny fahatokisan'izy ireo sy ny fitondran-tena azo vinavinaina ao anaty toe-javatra samihafa dia mahatonga ny XOR ao amin'ny rafitra azo itokisana ao amin'ny rafitra izay misy ny fahadisoana fohy dia mety hiteraka valim-pifidianana.

Fahadisoana ao amin'ny Xor Gates

Ny firafitry ny anatiny

Ny vavahadin'i Xor (Exclusive na) dia manana endrika famolavolana anatiny sarotra kokoa noho ny vavahady lojika fototra toy ny ary, na tsia.Na dia azo aorina miaraka amin'ny mpangalatra vitsivitsy fotsiny ny iray sy ny vavahady, ny fanatanterahana ny vavahady xor dia mitaky fitambaran'ireo vavahady fototra maro, toy ny ary, na, fa tsy, miara-miasa.Raha tsy izany dia ilaina ny mpikaroka maro kokoa raha ilaina ny xor ao amin'ny haavon'ny transistor.Ity fahasarotam-po ity dia tsy ny fampitomboana ny haben'ny vavahady ao anatin'ny fizaran-tany mitambatra ihany fa manao ny famolavolana sy ny fanamarinana ihany koa.

Ny fanjifana herinaratra avo kokoa

Noho ny habetsaky ny singa sy ny fitaterana anatiny dia ilaina ny manatanteraka asa xor, ireo vavahady ireo amin'ny ankapobeny dia mandany hery bebe kokoa noho ny vavahady tsotra kokoa.Ny tetezamita tsirairay eo anelanelan'ny fanjakana logic (avy amin'ny 0 ka hatramin'ny 0 na 1 na ny mifamadika) dia mandany angovo, ary satria manana zotram-baravarana bebe kokoa ny vavahadin-tsokosoko, dia miaina hetsika fanodinana bebe kokoa izy ireo.Mety ho olana amin'ny fampiharana herinaratra mahery vaika na angovo, toy ny fitaovana finday, implantens ara-pitsaboana na sensors.Rehefa mandeha ny fotoana, ny vokatry ny goavam-be Xor miasa miaraka dia mety hisy fiantraikany amin'ny fahombiazan'ny angovo amin'ny ankapobeny amin'ny fitaovana na rafitra.

Nitombo ny fanemorana famantarana

Ao amin'ny faribolana nomerika, fanemorana famantarana fantatra ara-teknika toy ny fanemorana ny fanaparitahana, dia manondro ny habetsaky ny fotoana ilana fanovana ny fidirana amin'ny vavahady iray hita taratra amin'ny famoahana ny vavahady.Koa satria ny Xor Gates dia misy lojika marobe ao anaty lojika anatiny, ny sosona tsirairay dia manampy fanemorana kely.Raha ampitahaina amin'ny vavahady tsotra sy na, ny vavahady Xor dia mihoatra ny fotoana ela kokoa ho an'ny famantarana.Amin'ny faribolana avo lenta, ireo fahatarana ireo dia afaka manangona sy mitarika olana toy ny lesoka ara-potoana, fananganana ary mitazona fanitsakitsahana, na lozam-pifamoivoizana aza.Tsy maintsy mamolavola fanitsiana fanampiny na optimizations manodidina ny vavahady Xor ianao mba hahazoana antoka ny fampisehoana azo itokisana amin'ny hafainganam-pandeha avo.

Mamolavola ny fahasarotana miaraka amin'ny fampidirana marobe

Raha ny vavahadin-tsoratry ny Xor roa dia somary mahazatra sy azo tanterahina, ny famolavolana ny XOR dia misy fiasa XOR misy ny inpotra roa mihoatra ny roa.Ny vavahady Xor Xor iray tena misy ifandraisany dia samy hafa amin'ny alàlan'ny fampifandraisana am-bavaky ny Xor Xor XOR fotsiny amin'ny filaharana;Ny lojika vokatr'izany dia mihasarotra ny haminavina sy ny fitantanana.Ohatra, ny Xor Xor efatra dia mamoaka ny 1 raha misy ny inputs hafahafa dia 1, fitsipika izay mety hampisafotofoto amin'ny rafitra be.Ny famoronana fiasa toy izany matetika dia mitaky ny fananganana hazo ao amin'ny vavahady Xor, mampitombo ny isan'ireo singa sy fifandraisana.Tsy izany ihany no mitarika amin'ny faritra misy faritra ara-batana lehibe kokoa, fa ny famakafakana ny fotoana, ny fandalinana, ary ny lalana mandritra ny fizotry ny famolavolana, ka mahatonga azy ho sarotra kokoa hiantohana ny asa tsara sy mahomby.

Fikosoham-bary sarotra sy fikojakojana

Ny fivezivezena mivezivezy izay miantehitra amin'ny XOR LOGIC dia mety ho sarotra kokoa noho ny fiarahana amin'ny fizaran-tany ary ny ankamaroan'ny vavahady tsotra.Satria ny fitondran-tena Xor dia miankina amin'ny fitambaran'ny fidirana amin'ny fidirana, na dia ny glitch kely toy ny fanemorana famantarana kely na hadisoana kely aza, dia mety hanova ny vokatra tsy ampoizina.Ankoatr'izay, ny lojika Xor dia mirona amin'ny fifandraisana eo amin'ny fidirana sy ny vokatra;Ny fiovana kely ao amin'ny fampidirana iray dia afaka manilika ny famoahana azy, izay mety tsy ho voafehify avy hatrany mandritra ny debugging.Vokatr'izany dia tsy maintsy mandany fotoana bebe kokoa ianao, ary mamoaka olana, matetika, izay mitaky fitaovana manokana toy ny mpandinika lojika na simulasi rindrambaiko mba hamaritana lesoka.Amin'ny fizarana fikojakojana, ity fahasarotana ity dia afaka mampitombo ny vidiny sy ny fotoana takiana hanavaozana, fanamboarana na hanitatra ireo rafitra nomerika izay miankina amin'ny fandidiana Xor.

Famaranana

Xor Gates dia tena zava-dehibe amin'ny fitaovana elektronika ankehitriny.Izy ireo dia manampy amin'ny asa toy ny fifandraisana azo antoka, manao matematika ao amin'ny solosaina, ary mandinika ireo hadisoana amin'ny angon-drakitra.Na dia sarotra kokoa aza izy ireo ary mampiasa hery bebe kokoa noho ny vavahady tsotra, ny vavahady Xor dia manao faribolana haingana, kely ary azo itokisana.Ny fahafantarana ny fomba fiasan'i Xor Gates, ny fomba hananganana azy ireo, ary aiza no hampiasana azy ireo dia afaka manampy anao hanangana rafitra elektronika tsara sy maranitra kokoa.
