Torolàlana feno ho an'ny transistor 2N3055

Ny 2N3055 dia transistor azo itokisana natao ho an'ny asa avo lenta toy ny fanodinana sy ny fanamafisana.Ny fonosana vy sy faha-3 mahery vaika sy fahaizana mitantana ny vanin-taona lehibe dia mahatonga azy ho safidy azo itokisana ho an'ny fampiharana isan-karazany.Na mila izany ho an'ny mpanamory audio, mpanara-maso môtô, na famatsiana herinaratra, ity transistor ity dia manolotra fampisehoana tsy tapaka amin'ny fepetra takiana.

katalaogy

Fampidirana ho an'ny transistor 2N3055

ny 2n3055 dia transistor an'ny Transistor an'ny NPN izay natao hanodinana sy ny asa mampivarahontsana.Namboarina tamin'ny alàlan'ny fizotran'ny epitaxial iray, dia ao anaty sturdy sy hermetically voahidy vy vita amin'ny vy izay manome faharetana sy azo itokisana.Ity transistor ity dia mety tsara amin'ny fitantanana ny herinaratra antonony, ka mahatonga azy ho safidy azo ampiharina amin'ny fampiharana isan-karazany.

Ny iray amin'ireo tombony lehibe amin'ny 2N3055 dia ny fahombiazany amin'ny amplifiers audio.Ny fahazoana tsipika dia mamela ny fanamafisana tsy miovaova sy avo lenta, ka mahatonga azy io ho safidy tsara indrindra ho an'ny tetikasa mitaky ny famoahana Audio RoPust.Na mampiasa azy io ho fanodinana ny tanjona ankapobeny na amin'ny fizahan-tany izay mitaky fitantanana ny herinaratra azo itokisana, ity famolavolana transtistor ity dia manome antoka ny fahombiazan'ny sy ny fahatokisan-tena.

Ny antsipiriany sy ny fanamafisana ny 2N3055

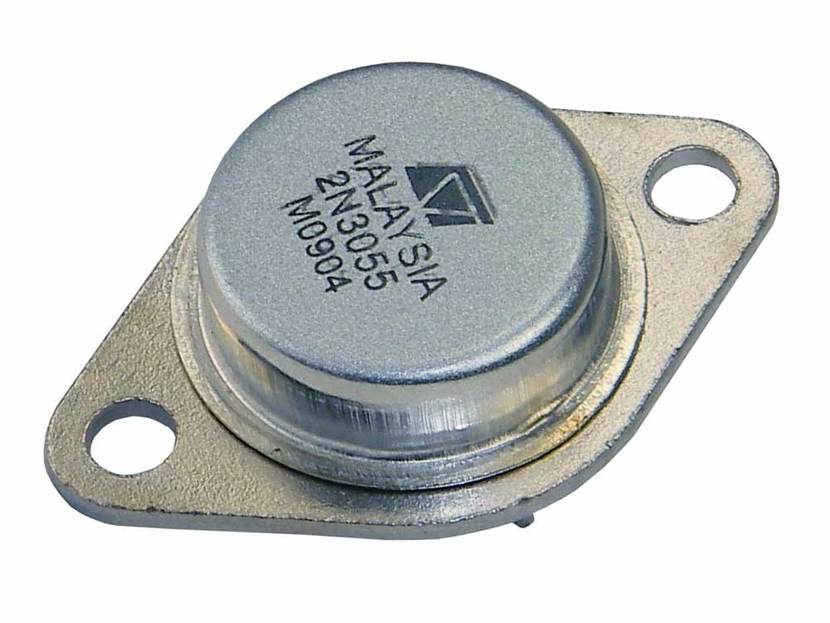

Ny transistor 2N3055 dia namboarina miaraka amina fonosana iray-3, famolavolana matevina ary mahomby izay manohana ny fampiharana avo lenta.Ity fonosana ity dia tsy miankina amin'ny fampisehoana azo itokisana ihany fa mahatonga ny transistor mety ho an'ny tontolo izay takiana ny thermal mafana sy mekanika.

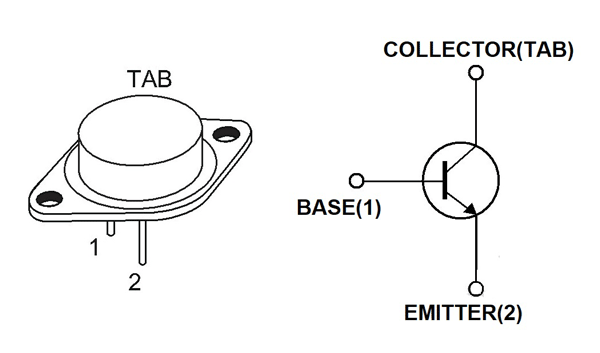

Laharana PIN	Anarana PIN	Description
1	Base	Fehezan-dalàna: Mifehy ny fandehan'ny transistor.
2	Emitter	Terminal tany: miverina amin'ny tany ny ankehitriny.
3	hetra	Terminal outpor: terminal misy ankehitriny.

Fiasa isaky ny pin

• Base: Ity no Fehezan-kevitra Pine an'ny Transistor.Amin'ny alàlan'ny fampiharana azy ankehitriny amin'ny fototra, dia afaka mifehy ny fikorianan-javatra lehibe kokoa eo anelanelan'ny mpanangona sy emitter ianao, ary mamela ny transistor hiasa ho toy ny kofehy na amplifier.

• Mpanangona: mihetsika ho toy ny PIN-PIN-TRANO, ny mpanangona dia mampifandray amin'ny enta-mavesatra ao amin'ny faritra misy anao ary mitantana ny fizotry ny ankehitriny.

• Emitter: Ity pin ity dia manompo toy ny terminal tany, mitarika ny fiverenana amin'ny tanin'ny fizaran-tany, ny famenoana herinaratra.

Famaritana sy fampiasa amin'ny transistor 2N3055

fikirana	sarobidy
Type Transistor	NPN
Voltera-emitter-emitter (vce)	60v
Voltage-Base Voltage (VCB)	100v
Voltage Emitter-base (VEB)	7v
Kolontsaina ankehitriny (ic)	15a
Dispsipation herinaratra (PTOT)	115w
Ny tombony ankehitriny (HFE)	20 ka hatramin'ny 70
Sehatra amin'ny mari-pana	-65 ° C hatramin'ny 200 ° C
Fonosana	To-3

Toetoetra

• Fizarana herinaratra avo lenta

Ny 2N3055 dia afaka mahazaka hatramin'ny 115w, ka mahatonga azy ho safidy azo itokisana ho an'ny fampiharana izay mitaky entana be dia be.Ity endri-javatra ity dia miantoka ny mpiofana dia afaka manao ny fomba mahomby amin'ny fangatahana hery avo, toy ny amplifiers na mpanara-dia môtô.

• Robust Drafitra

Ny metaly afaka fonosana ny 2n3055 dia natao mba hanomezana fampisehoana mafana be.Ity famolavolana ity dia manampy amin'ny familiana ny hafanana mahomby, miantoka ny fampiasa maharitra na dia eo ambanin'ny fampiasana mavesatra na amin'ny fanamboarana herinaratra avo lenta.

• Fandraisana malalaka

Ho hitanao avy amin'ny mpanamboatra maro ny 2n3055.Ny fahazoana miandalana dia mahatonga azy ho safidy mety, na miasa amin'ny tetikasa kely na famolavolana lehibe kokoa izay mila singa marobe.

• Fampiasana Versatile

Ny fahaizan'ny 2N3055 dia mamela azy hifanaraka amin'ny fampiharana isan-karazany.Na manorina hery ampamplifier ianao, ny faritra miodina, na famatsiana herinaratra, ity transister ity dia mampifanaraka am-po amin'ny fampiasana isan-karazany amin'ny fampiasana isan-karazany, manome anao fahaizana amin'ny endrikao.

Mitovitovy amin'ny transistor 2N3055

Mitovy amin'ny ampahany	mpanamboatra	Description
2n3055	Hi-tron semiconductor corp	Transistore Power Bipolar, 15a ic, 60v V (BR) CEO, NPN, Silicon, To-3, Metal, 2 Pin
2n3055a	Vokatra Semiconductor Motorola	Transistore Power Bipolar, 15a ic, 60v V (BR) CEO, NPN, Silicon, To-208aa, Metal, 2 Pin
2n3055ag	Rochester Electronics LLC	15a, 60v, NPN, Silicon, Transistor Power, hatramin'ny-204a, Rohs dia mifehy, metaly, 2 pin
Janxv2n3055	COBHAM Semiconductor Solutions	Transistore Power Bipolar, 15a IC, 70v V (BR) CEO, NPN, Silicon, To-3, Metal, 2 Pin
Jantx2n3055	Microsemi Corporation	Transistore Power Bipolar, 15a IC, 70v V (BR) CEO, NPN, Silicon, To-3, Metal, 2 Pin
2n3055ceck	TTECT Electronics Power sy Hybrid / Semelab LTD	15a, 60v, npn, silicon, transistor-hery, hatramin'ny 3, metal, 2 pin
BDX10R1	TTECT Electronics Power sy Hybrid / Semelab LTD	15a, 60v, NPN, Silicon, Transistor Power, hatramin'ny-204a, hermetic voahorina, metaly, 2 Pin
BDX10	TT Electronics Resister	Transistore-Power Bipolar, 15a ic, 60v V (BR) CEO, NPN, Silicon, To-204aa, Hermetic Nofonifehy, 2 Pin
2n3055r1	TTECT Electronics Power sy Hybrid / Semelab Ltd	15a, 60v, NPN, Silicon, Transistor Power, hatramin'ny-204a, hermetic voahorina, metaly, 2 Pin
Jan2n3055	API Technologies Corp	Transistore Power Bipolar, 15a IC, 70v V (BR) CEO, NPN, Silicon, To-3, Metal, 2 Pin

Torolàlana hampiasana ny Transistor 2N3055 mahomby

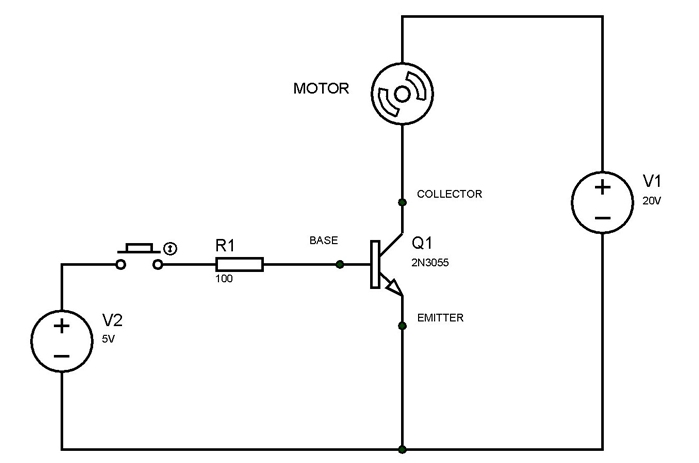

Ny transistor 2N3055 dia singa marobe izay miasa tsara amin'ny fampiharana isan-karazany amin'ny NPN Transistor.Mba hahatakarana ny fomba fiasa, dia diniho ny ohatra iray izay ampiasaina amin'ny fitaovana fanodinana tsotra amin'ny fanitsiana evitter mahazatra mba hampandehanana môtô.

Ao anatin'ity fanamboarana ity, ny hetsika ny moto amin'ny vesatra, ary loharano herinaratra 5V dia mirakitra ny bokotra fanerena, izay manome famantarana ny hampihetsika ilay transtistor.Ho an'ny fizaran-tany mba hiasa tsara, ny fanandramana sy ny loharanom-pahefana dia mila mizara marimaritra iraisana.Mpikambana 100ω koa dia tafiditra ao ihany koa ny fitantanana ny fikorianan'ny mpikirakira ankehitriny.

Rehefa tsy voatsindry ny bokotra fanosehana dia tsy misy mikoriana ao am-pototry ny mpikarakara, mitazona izany amin'ny fanjakana misokatra.Midika izany fa ny volavolan-tena feno dia manerana ny mpikarakara, ary mijanona ny motera.

Ny fanerena ny bokotra fanerena dia mandefa marika volavolan-dalàna amin'ny fototry ny fototry ny fototry ny fototry ny fototra sy ny emitter.Ity hetsika ity dia mamela ny ankehitriny hikoriana amin'ny transistor, izay manetsika azy.Vantany vao nohavaozina, ny mpikirakira dia manao toy ny boribory mihidy, manome fahafaham-po amin'ny fivoriambe amin'ny mpanangona ka hatramin'ny emitter.Vokatr'izany dia nanomboka nihazakazaka ilay môtô ary hanohy hiasa raha mbola misy ankehitriny amin'ny fototra.

Famoahana ny bokotra dia manakana ny fototry ny ankehitriny, manakana ny mpikarakara.Ny transistor avy eo dia mifindra amin'ny fanjakana fanoherana avo lenta, manakana ny fikorianan-javatra ankehitriny amin'ny alàlan'ny mpamory ary mampiato ny môtô.

Ity ohatra tsotra ity dia manasongadina ny fomba ahafahan'ny 2N3055 amin'ny fomba mahomby amin'ny fomba mahomby amin'ny fitaovana fanovana.Ny fandidiana mivantana dia mahatonga mora ny mampifangaro ny fizaran-tany isan-karazany izay mitaky fahaiza-manao tsy azo itokisana.

Ny fampiharana tena tontolo misy ny tranobe 2N3055

Hery amplifiers

Ny 2n3055 dia ampiasaina amin'ny haino aman-jery noho ny herin'ny fahefana noho ny fahaizany miatrika ny hery sy ny fahefana avo.Azonao atao ny miantehitra amin'izany ho an'ny amplifiers audio, izay ilaina ny fanamafisana mazava sy tsy miova.Ny fahazoana layar dia mahazo antoka tsara, ary mety ho an'ny rafitra audio misy fampisehoana avo lenta ary na dia rf borplifiers aza.

Mifamadika ny boribory

Raha mifamadika ny boribory, ny fiasan'ny 2n3055 ho fiodinana mahomby amin'ny fitantanana entana avo lenta.Na mila mifehy môtô, jiro, na heater ianao, ity transistor ity dia afaka mifehy tsara ilay asa.Izany dia ahafahanao manorina faribolana izay mamadika entana mavesatra sy azo itokisana.

Herin'ny herinaratra

Ny 2N3055 dia manana anjara toerana manan-danja amin'ny faritra famatsiana herinaratra, ao anatin'izany ny karazana tsipika sy ny fanodinana.Ny fahaizany mifehy sy mifehy ny volavolan-tena sy ny haavon'ny ankehitriny dia mahatonga azy io ho tsara indrindra amin'ny fitazonana ny vokatra azo antoka amin'ny fitaovana izay mitaky ny fanaterana hery tsy miova.

Mpifehy ny môtô

Raha miasa amin'ny fangatahana fifehezana motor ianao, ny 2n3055 dia afaka mitondra fiara sy mifehy ny Motors DC mahomby.Ny zava-bitany dia manome antoka ny fandidiana malefaka sy ny fifehezana azo itokisana, na hanangana mpanara-maso moto ho an'ny tanjona indostrialy na tetikasa manokana.Ny fitantanana ny herim-pony dia mahatonga azy ho safidy azo itokisana ho an'ny rafitra entin'ny môtô.

Ny antsipirian'ny fonosana amin'ny 2N3055 transistor

Ny 2N3055 dia tonga amin'ny metaly iray ka-3 afaka fonosana, famolavolana fantatra amin'ny faharetany sy ny fahatafintohinana azo itokisana.Ity fonosana ity dia ahafahan'ny mpikarakara hiatrika fangatahana haingam-pandeha tsy misy hery, satria manala ny hafanana ny hafanana mandritra ny fandidiana.Ny casing metaly mahery vaika dia miantoka ny singa mety hiatrika tontolo ilaina, manome safidy azo itokisana ho an'ny tetikasa mitaky ny asa matotra.Ankoatr'izay, ny fonosana mankany-3 dia manamora ny tendrombohitra transistor, izay manatsara ny fampidirana ao amin'ny famolavolana anao.

Mpanamboatra mpitatitra ny tranobe 2N3055

Ny transistor 2N3055 dia novokarin'ny orinasa semiconductor malaza malaza, anisan'izany ny semiconductor, stmicroelectronics, ary ny semiconductor.Ireo mpanamboatra ireo dia nanamboatra laza ho an'ny famoronana singa elektronika azo itokisana sy avo lenta.Ny fisafidianana transistor 2N3055 avy amin'ireo orinasa ireo dia manome toky anao amin'ny zava-bitany sy ny fahatokisan-tena.Na miasa amin'ny tetikasa kely ianao na fangatahana fangatahana bebe kokoa, ireo mpanamboatra ireo dia miantoka ny kalitao tsy miovaova izay azonao atokisana ny volanao.

Fampitahana eo anelanelan'ny 2N3055 sy MJ2955 transistors

Famaritana ny 2N3055

Ny 2N3055 dia transistor NPN natao hikarakarana ny fahefana avo.Izy io dia miasa miaraka amina mpanangona avo indrindra-emitter (VCE) amin'ny 60v, mpamangy ankehitriny (ic) 15a, ary fahaiza-manaon'ny herinaratra (PTOT) 115w.Ireo manokana ireo dia mety tsara ho an'ny faribolana izay mitaky fahaiza-misondrotra sy fahaiza-manao azo itokisana.

Famaritana ny MJ2955

ny Mj2955, ho transistor PNP, fitaratra ny mombamomba ny 2n3055 miaraka amin'ny 60v vce, 15a ic, ary 115w ptot.Na izany aza, ny polariny Polar dia mamela azy hiasa amin'ny faribolana izay takiana ny volavolan-dalàna tsy misy dikany, mifameno amin'ny fandidiana ny Transistors NPN.

Fahasamihafana amin'ny fanaovan-tsofina sy fiasa

Ny fahasamihafana voalohany eo amin'ny 2N3055 sy MJ2955 dia mandainga amin'ny mason'izy ireo.Ny 2N3055 dia transistor NPN, izay mitarika rehefa misy ny volavolan-kevitra tsara ampiharina amin'ny fotony.Ny MJ2955, ho transistor PNP, dia mitarika eo ambanin'ny volavolan-kevitra ratsy.Io toetra mifameno io dia mamela azy ireo hiara-miasa amin'ny fampiharana toy ny mpanamory push-pull, izay misy ny transistor iray raha tsy mandeha ny hafa, ny fiantohana ny fandanjalanjana.

Fangatahana mitaky transistors mifindra

Ao amin'ny rindranasa izay mitaky ireo mpiasan'ny mifameno, toy ny amplifiers audio, ny mpivady 2n3055 sy mj2955 dia mety.Ny 2N3055 dia mitaky takian'ny volavolan-tena tsara, raha toa kosa ny MJ2955 dia mitantana ny volavolan-dalàna ratsy.Miaraka, izy ireo dia manome fiasa tsara sy mahomby amin'ny faribolana izay mitaky ny singa NPN sy PNP.Ny zava-bitany mandanjalanja dia manome antoka ny vokatra azo itokisana ao amin'ny hery fanamafisana sy ny rafitra hafa mitovy aminy.

Famaranana

Ny transistor 2N3055 dia safidy maro sy azo itokisana ho an'ny fampiharana avo lenta.Na miasa amin'ny amplifiers fahefana ianao, manodina ny faribolana, na famatsiana herinaratra, dia manome fampisehoana azo itokisana izay mahafeno ny zavatra ilainao.Ny fahaizany mitantana hery ambony, miaraka amin'ny faharetana amin'ny fonosana metaly ka hatramin'ny 3, dia manome safidy azo itokisana ho an'ny tetikasa marobe.

Azonao atao ny mampiasa ny 2n3055 amin'ny mpanamory audio, mpanara-dia môtô, ary ny famatsiana herinaratra isan-karazany amin'ny fahatokiana.Ny famolavolana mafy sy ny fandidiana tsy tapaka dia miantoka tsara ny fanatanterahana tsara na dia amin'ny tontolo ilaina aza, ka mahatonga azy ho singa azo itokisana ho an'ny faribolana.
