Nanazava ny transistor mpikarakara

Raha naniry ny hanangana ny amplifier anao manokana ianao dia mampiasa ampahany tsotra, ny faritra mpikirakira Emitter Transistor dia toerana lehibe hanombohana.Mora ny mahatakatra, miasa tsara amin'ny famantarana lojika sy audio, ary tsy mitaky fitaovana sarotra na matematika lehibe.Hianatra ny fomba hanamboarana famantarana kely ianao, ny fomba hisafidianana ny singa mety, ary ny fomba hizaha toetra ny faritra misy anao rehefa vita.Ity torolàlana ity dia mandeha aminao amin'ny alàlan'ny dingana amin'ny fomba mazava sy tsara mba hahafahanao manaraka tsy ho very.Ho hitanao ihany koa ny fomba hanatsarana ny endrika fototra mba hahatonga ny amplifier anao kokoa sy mahery kokoa.Na vao manomboka na manandrana manatsara ny fahaizanao ianao dia fampidirana mafy orina amin'ny faritra iray azo ampiharina sy mahay mandanjalanja.Amin'ny fomba kely, dia hanangana sy hanamboatra ny amplifierso manokana ianao.

katalaogy

Sary 1. Emitter Transistor Circuit

Emitter Transistor Circuit

ny Emitter iombonana Ny amplifier dia iray amin'ireo faritra mpikarakara transistor malaza indrindra dia ho hitanao ianao.Ampiasaina amin'ny fitaovana elektronika maro izy io satria manolotra tombony tsara ary tsotra tsara ny miara-miasa.Ny vaovao tsara dia - tsy mila manampahaizana ianao mba hamolavola iray.Miaraka amin'ny dingana mazava sy kely fotsiny, dia afaka mamolavola faritra azo itokisana sy mahomby ianao izay miasa tsara amin'ny fampiharana maro.

Inona no mahatonga an'io famolavolana amplifier ity dia fomba fanao amin'ny fomba mahitsy ny matematika.Tsy ho resin'ny formula sarotra ianao.Kalitao tsotra vitsivitsy amin'ny fampiasana Ohm ny lalàn'i ohm Ary ny fananana transister fototra dia afaka mitarika anao amin'ny mpanohitra mety sy ny soatoavin'ny capacitor.Raha vao mahazo ny fihantonana ny fizotran'izany ianao, dia mora kokoa ny fisafidianana, indrindra satria azonao atao ny misafidy ireo soatoavin'ny mpanohitra mahazatra nefa tsy manipy ny fizaran-tany.

Misy ihany koa ny fandanjalanjana miaraka amin'ity karazana amplifier ity.Afaka manomboka amin'ny dikan-teny tsotra ianao - fototra iray Logic Buffer na mpamily mpamily-Mampiasa iray mamindra ihany, mpanohitra iray ao amin'ny Input, ary iray ao amin'ny mpanangona.Na dia amin'ity endrika fototra ity aza, ny fizaran-tany dia mety hahasoa, indrindra rehefa mila manova famantarana avy amin'ny avo ka hatramin'ny ambany na ny mifamadika amin'izany.Izany dia satria ny fizaran-tany mamadika ny famantarana: Rehefa miakatra avo ny fidirana dia mihena ny vokatra.

Raha te handray zavatra bebe kokoa ianao dia afaka manampy ampahany fanampiny fanampiny.Anisan'izany ny capacitor mba hiatrehana famantarana sy mpanohitra AC hanampy amin'ny fanampiana ny toerana mety tsara ho an'ny Transistor.ny emitter bypass capacitor Azo ampiana ihany koa hanatsarana ny tombony ho an'ny famantarana AC.Ireo fanampiny ireo dia tsy mampaninona ny fizaran-tany, fa manome anao fifehezana tsara kokoa ny fomba nanombohan'ny amplifier.Miaraka amin'ny fanazaran-tena sy ny sioka fotsiny, dia ho afaka hamolavola kinova izay miasa tsara amin'ny zavatra ilainao manokana ianao.

Simple Circuit Circuit ho an'ny lojika lojika

Ity karazana ity Circuit Emitter iombonana dia mety ho iray amin'ny Sirtur Transistor mora indrindra Afaka manorina ianao.Matetika ampiasaina ho tsotra Logic Buffer na famantarana inverter, ary teboka fanombohana lehibe raha vao miditra amin'ny elektronika mifindra monina ianao.Ny fanamboarana dia kely indrindra - mila anao fotsiny transistor, iray resister Mifandray amin'ny fidirana (ny fototry ny transistor), ary ny iray hafa resister mifandray amin'ny mpanangona.Na dia amin'ireto faritra vitsivitsy ireto aza, ny faritra dia misy zavatra mahasoa.

ny Mpanohitra ny Input manampy amin'ny fifehezana ny habetsaky ny ankehitriny izay mikoriana ao am-pototry ny mpikarakara.Izany dia manakana ny zava-misy be loatra amin'ny fanimbana ny mpikaroka na misy fiantraikany amin'ny faritra hafa amin'ny faritra misy anao.Mandritra izany fotoana izany, ny Mpanohitra ny mpanangom-bokatra milalao andraikitra hafa.Ao no misy ny Nivoatra ny volavolan-dalàna.Rehefa mihodina ny transistor, dia mikoriana ao aminy ankehitriny, ary ny mpamory volavolan-tsolika dia miteraka a Famantarana ambany amin'ny famoahana.

Ny fomba fiasan'ny fizaran-tany dia tsotra nefa malina.Rehefa Ny mari-pamantarana fampidirana dia avo-Manataha ao amin'ny vavahady lojika na microcontroller - izany dia manosika azy ireo ho any am-pototry ny mpikarakara.Ity fototra kely ity dia mamela a lehibe kokoa ny mikoriana Avy amin'ny mpanangona ka hatramin'ny emitter, namadika ilay transistor ".Rehefa mitranga izany, ny volavolan-dalàna ao amin'ny mpanangona dia manakaiky ny aotra, ary mahazo a Lowput ambany.Amin'ny teny hafa, ny fampidirana avo dia manome anao a Lowput ambany, izay antsoina Fihetsika na Fiverenana amin'ny dingana.Ity dia a endri-javatra fototra amin'ny emitter mahazatra.

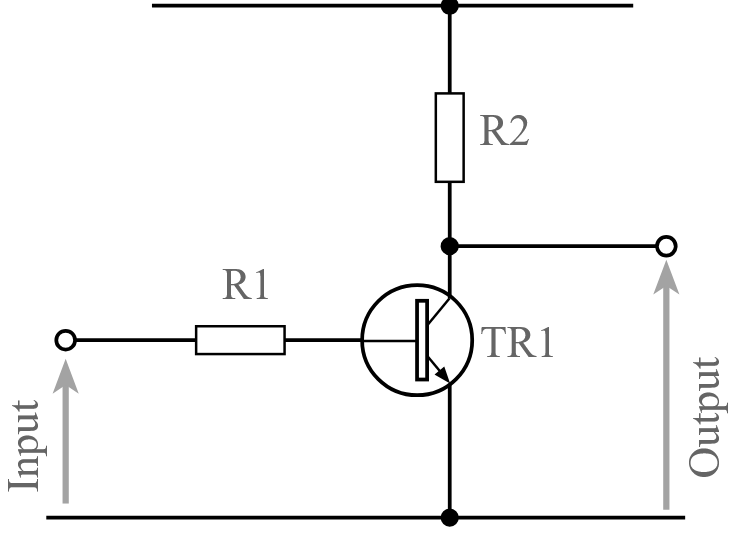

Sary 2. Fototra ny transistor an'ny Transistor an'ny Emitter Transister ho an'ny fampiasana lojika

Ity karazana fizaran-tany ity dia tena ampy rehefa tianao mitondra fitaovana famantarana ambany na mila haavo shift eo anelanelan'ny faritra samihafa amin'ny rafitra nomerika.Ohatra, azo ampiasaina Mifehy ny tarika na mihetsika ho tsotra interface eo anelanelan'ny lojika.Izany haingana hanorina, Mora ny mahazo, ary tsy maka toerana be dia be na fahefana.Ka raha toa ianao ka mamolavola fizahan-tany lojika ary mila a Modely miovaova azo itokisana, ity fananganana Emitter mahazatra ity dia Safidy sy safidy tsara.

Torolàlana dingana ho an'ny famolavolana Amplifier Logic

Ny fanamboarana ny lojika epitter mahazatra dia mora rehefa tapaka amin'ny dingana tsotra ianao.Ity ampahany amin'ny torolàlana ity dia manampy anao hisafidy ny faritra tsara ary hamantatra ny soatoaviny mba hiasanao ny fizotranao ny fomba tokony ho izy.Ny dingana tsirairay dia mifantoka amin'ny ampahany iray amin'ny fananganana, ka mora ny manaraka.

• Mifidiana ny Transistor mety

Atombohy amin'ny alàlan'ny fisafidianana transistor izay mifanaraka amin'ny tetikasanao.Saintsaino hoe ohatrinona ny ankehitriny hampiasa ny fizaran-dianao ary ny fomba fifadian-kanina ilay transistor.Ho an'ny lojika lojika, ny fifamalovana haingana dia zava-dehibe, ka ny transistor mifindra dia matetika no safidy tsara indrindra.Ataovy azo antoka fa afaka miatrika ny volavolan-kevitra eo anelanelan'ny mpanangona sy emitter.Koa, jereo ny tombony ankehitriny (aseho ho β na hfe).Izany dia milaza aminao ny fomba ilana ny fototry ny fototra ankehitriny mba hifehezana ilay transistor.Ny tombony ambony kokoa dia midika fa mila tsy misy fotony intsony ianao, fa azo antoka kokoa ny mikasa ny hahazo tombony ambany kokoa raha sanatria.

• Mitadiava mpanohitra ny mpanangom-bokatra

Ny mpanohitra ny mpanangom-bokatra dia mametraka ny volavolan-dalàna momba ny famoahana azy rehefa mandeha na tsy mandeha ny tranonkarena.Mba hamantatra ny lanjany, dia mila fantatrao aloha hoe ohatrinona ny filàn'ny entanao.Avy eo, mampiasa ny lalàn'i Ohm (r = v / i), azonao atao ny kajy ny sandan'ny mpanohitra.Ohatra, raha manana famatsiana herinaratra 5V ianao ary maniry 5Ma amin'ny ankehitriny, dia mila mpikomy 1Kω (5V ÷ 0.005a) ianao.Tsara ny manodidina azy amin'ny sandan'ny mpanohitra fenitra akaiky indrindra.

• Tadiavo ny mpanohitra base

Mba hanodinana tanteraka ilay transistor, dia mila ampy amin'ny fototra.Zarao ny famoriam-bokatra amin'ny alàlan'ny tombony (β) hahitana ny fototry ny ankehitriny.Avy eo, ampiasao ny fahasamihafana misy eo amin'ny fampidiranao sy ny volavolan-dalàna-eMitter (mazàna amin'ny 0.6v ho an'ny transistor silicon) hahitana ny sandan'ny mpanohitra.Ohatra, raha 5V ny fampidiranao ary maniry ny 0.25Ma ianao amin'ny fototra, ny mpanohitra dia tokony ho (5V - 0.6v) ÷ 0.00025 = 17.6Kω.Azonao atao ny manodidina izany amin'ny lanjan'ny fenitra mahazatra eo akaikiny toy ny 18kω.

• Hamarino indroa ny zava-drehetra

Alohan'ny hamaranana, miverena ary zahao ny nomeraonao rehetra.Ataovy azo antoka fa afaka miatrika ny ankehitriny sy ny volavolan-dalàna ny mpikarakara.Zahao fa ny volavolan-kevitra momba ny famoahana dia mihena kely rehefa mandeha, ary ny loharano fampidirana anao dia afaka manome ny fototra ilaina.Hamarino ihany koa ny mpirenanao dia ny soatoavina fenitra ary afaka mamehy ny hery tsy misy manafana be loatra.Raha toa ka toa tsy misy zavatra, dia amboary sy mitodika.Ny fisavana haingana izao dia afaka mamonjy fotoana be aoriana kely.

Em-Simple Acmitter mahazatra AMMPLIFIER

Ity dikan-teny emitter mahazatra ity dia ahitana a capacitor coupling, izay mahatonga azy ho tsara kokoa amin'ny fiara-miasa Ac Signals toy ny fampidirana an-tsary na fanovana volavolan-dalàna hafa.Ny capacitor dia apetraka amin'ny fidirana amin'ny sakanana ny volavolan-dalàna DC Mety ho avy amin'ny sehatra teo aloha, izay mamela ny AC ampahany amin'ny famantarana mandalo.Ity fananganana ity dia manampy rehefa maniry Ampio ny famantarana izay miovaova rehefa mandeha ny fotoana, tsy misy fiantraikany amin'ny DC Biasing ny transistor.

Na izany aza, ity famolavolana ity dia tsy mampiasa afa-tsy mpanohitra iray hanala baraka ny fototra ny transistor.Na dia mitandrina zavatra tsotra aza izany, dia midika ihany koa ny tranon'ny Transistor Point Point, na DC Bias, tsy dia milamina loatra.Izany dia satria miankina amin'ny tranon'ny transistor ny fiterahana tombony ankehitriny (β), izay afaka miovaova be avy amin'ny mpiasan'ny iray mankany amin'ny iray hafa - na dia ao anatin'ny karazana mitovy aza.Vokatr'izany, ny amplifier dia mety tsy hanao toy izany foana raha toa ka soloina ny transistor na raha ny Miova ny mari-pana, satria samy afaka misy fiantraikany β.

Na izany aza, ity fizaran-tany ity dia mety hahasoa rehefa tsy mila fitoniana tonga lafatra ianao ary maniry fotsiny a haingana, tsotra AC amplifier.Izany Toerana fanombohana tsara Hianatra ny fomba AC COUPLLING Miasa ary ahoana ny fihetsiky ny mpikirakira ao anaty amplifier.Raha vao azonao ny fototry ny fototra, dia ho vonona kokoa ianao hanorina Dikan-teny miharihary sy mora azo Amin'ny alàlan'ny fampidirana mpanohitra bebe kokoa sy ireo singa hafa.

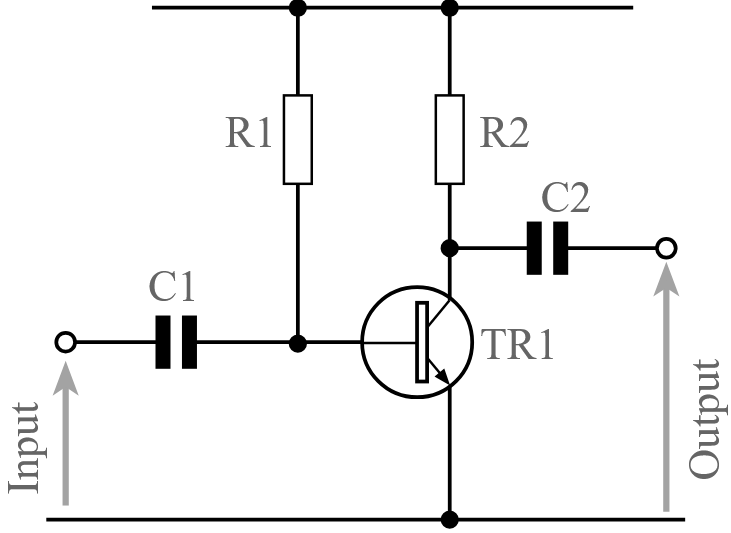

Sary 3. Ac-commed Acmitter Emitter AMPLIFIER miaraka amin'ny mpanohitra iray

Dingana hanamboarana amplifier AC-mpiara-miasa

Ny fametrahana miaraka ampam-bolo fototra AC-mpiara-miasa dia dingana tsotra rehefa manaraka dingana vitsivitsy vitsivitsy ianao.Ity karazana amplifier ity dia matetika ampiasaina amin'ny famantarana izay miova rehefa mandeha ny fotoana, toy ny Audio.Ireto manaraka ireto dia manampy anao hisafidy ny faritra mety ary hizaha fa miasa araka izay antenaina ny zava-drehetra.

• Safidio ny transistor

Atombohy amin'ny fisafidianana transistor izay mifanaraka amin'ny zavatra ilain'ny fizaran-dresakao.Saintsaino hoe ohatrinona ny habetsaky ny volavolan-jiro sy ny evitter, ny habetsaky ny tokony hikarakarana azy, ary inona no tokony hiasana. Ho an'ny amplifiers ankapobeny, ny transistor NPN toa ny 2n3904 matetika, fa afaka mifidy ny hafa mifototra amin'ny tetikasanao manokana ianao.

• Safidio ny mpanohitra ny mpanangom-bokatra

Ny mpanohitra ny mpanangom-bokatra dia manampy amin'ny fametrahana ny volan'ny famoahana.Ny fanombohana tsara dia ny fametrahana ny mpanangona amin'ny antsasaky ny volan'ny famatsiana.Izany dia manome ny efitranonao famantarana mba hiakatra sy hidina.Mampiasà ny lalàn'i ohm (r = v / i) hahitana ny vidiny.Manapa-kevitra fotsiny hoe ohatrinona ny fanirianao mikoriana amin'ny mpanohitra, ary zarao ny volavolan-kevitra amin'ny alàlan'ny ankehitriny.

• Safidio ny mpanohitra ny base

Mba hahazoana tsara ny transistor dia miasa tsara, mila mamelona ny habetsaky ny habetsaky ny ankehitriny ianao.Voalohany, zarao ny mpamory ankehitriny amin'ny fahazoana ny tranister (β) hahitana ny fototry ny ankehitriny.Avy eo, ampiasao ny volavolan-kevitra momba ny famatsiana sy ny zava-misy fa ny base dia hipetraka eo amin'ny 0.6v eo ambonin'ny tany mba hahitana ny mpanohitra ny base.Ny lalàn'i Ohm dia tonga amin'ny tanana indray.

• Kajy ny capecitor capacitor

Ny capacitors dia ampiasaina hanakanana ny mari-pahaizana DC ary alefa famantarana.Mba hisafidianana ny habe mety, jereo ny fatra farany ambany indrindra amin'ny famantarana dia hampiasa sy ny fampidirana na ny fanoherana ny famoahana azy dia handeha.Ampiasao ny formula xc = 1 / (2πfc) mba hahazoana antoka fa mifanandrify amin'ny fanitarana izany ny fihetsiketsehan'ny capacitor.Io dia mitazona ny famantaranao tsy misy fanesorana ny farany ambany.

• Mamerina ny kajy ataonao

Vantany vao nalainao ny faritra rehetra, dia makà fotoana kely hizaha avo roa heny ny zava-drehetra.Jereo ny soatoavin'ny mpanohitra anao, ny ambaratonga ankehitriny ary ny safidy capacitit.Ataovy azo antoka fa miasa eo amin'ny laharana mety ny transtista ary mazava ny lalana famantarana.Ny sioka kely amin'ity sehatra ity dia mety hahatonga ny amplifier hanao zavatra tsara kokoa rehefa vita.

Tsara kokoa ny AC-AC-ACLTER AMMPLIFIER

Rehefa mila a Azo itokisana kokoa SY manatanteraka hatsikana, ity kinova amin'ny fizahan-tany emitter mahazatra ity no lalana tokony haleha.Amin'ny alàlan'ny fampidirana singa vitsivitsy fanampiny, toy ny mpanohitra bebe kokoa ary capacitors-Manao ny fizaran-tany maharitra kokoa SY Manatsara ny tombony, indrindra ho an'ny Ac Signals.Ireo ampahany ampiana ireo dia manampy ny fijanonan'ny amplifier MIOVAOVA, na dia miova kely aza ny fananan'ny transister na fiovan'ny mari-pana.

Ny iray amin'ireo fanatsarana fototra amin'ity famolavolana ity dia ny fampiasana a Voltage Divider natao tamin'ny mpanohitra roa Bias ny fototra.Izany no mahatonga ny Base Voltage betsaka kokoa, izay midika fa mijanona ao amin'ny faritra fiasa tsara ny transister.Ny fizaran-tany koa dia ahitana ihany koa ny epitter resister izay mametraka ny volan'ny emitter ary manampy amin'ny fahamarinan-toerana.Ity mpanohitra ity dia mahatonga ny Transistor tsy dia mora tohina amin'ny fiovana ankehitriny (β), izay zava-dehibe raha mikendry ny hanao fampisehoana tsy tapaka ianao.

ny Mamporisika ny fahazoana AC, a Ny capacitor dia ampiana manerana ny mpanohitra ny emitter.izany bypass capacitor Mamela ny famantarana ny "Hitsambikina" ilay mpanohitra, Mampitombo ny tombony amin'ny ankapobeny ny faribolana ho an'ireo famantarana ireo raha mbola mitandrina ny fitrandrahana DC.Ny valiny dia fizaran-tany izay tsy misy ihany Bebe kokoa azo ianteherana fa manome anao a Sady matanjaka sy madiodio.

Ity dikan-teny ity dia ilaina indrindra rehefa manorina zavatra ianao maharitra kokoa na rehefa mila ny amplifier anao Mifandraika amin'ny dingana hafa nefa tsy manary kalitao famantarana.Mety ho somary sarotra kokoa noho ny dikan-fototra, fa ny Tombontsoa entiny eo amin'ny fampisehoana sy ny fahatokisana Ataovy tsara ny fandrosoana rehefa mahazo aina amin'ny endrika tsotra ianao.

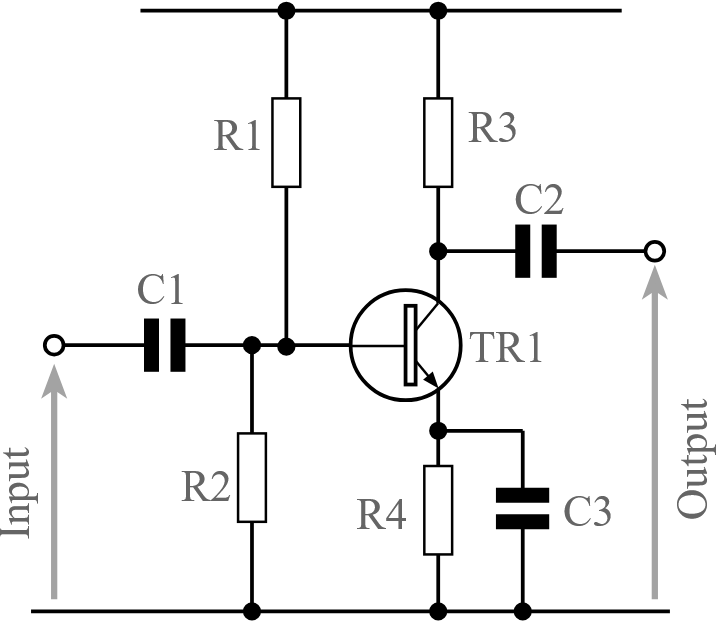

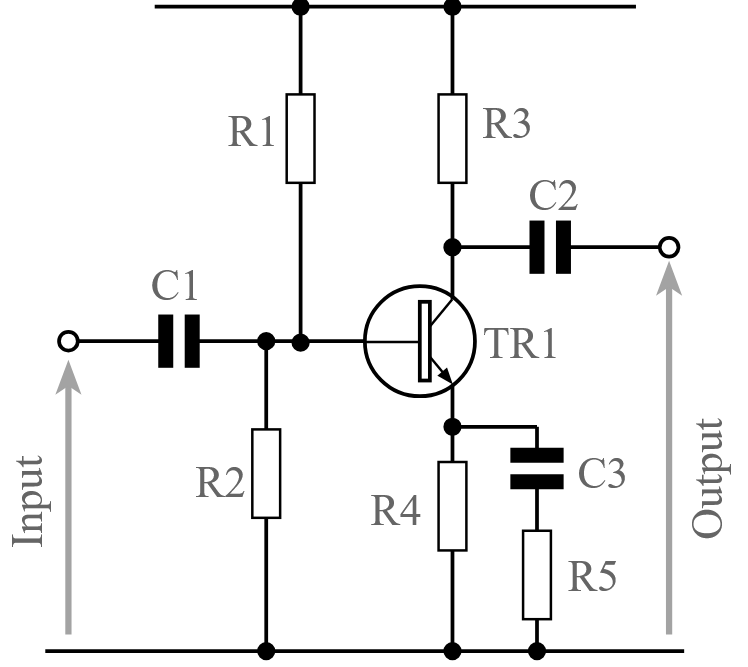

Sary 4. Ny fanatsarana ny amplifier Emitter mahazatra miaraka amin'ny singa bebe kokoa

Dingana hanamboarana amplifier AC-mpiara-miasa

Ity dikan-teny amplifier ity dia ahitana singa bebe kokoa, izay manome anao fampisehoana tsara kokoa, indrindra fa rehefa mahazo tombony sy fahefatra DC.Ireto manaraka ireto dia manapaka ny fizotran'ny fisafidianana ny soatoavina ary ny famolavolana ny fizaran-kafatrao mazava sy tsotra.

• Safidio ny transistor

Mifidiana transistor mifototra amin'ny zavatra ilain'ny fizaran-javatra ilainao amin'ny resaka volavolan-dalàna, sy karazana famantarana sy famantarana.Ny transistor NPN ankapobeny dia miasa tsara amin'ny tranga maro, fa ataovy azo antoka fa afaka mitantana ny volanao sy ny ankehitriny tsy misy olana.

• kajy ny mpanohitra ny mpanangom-bokatra

Manapa-kevitra ny halehiben'ny fizaran-tany misy anao amin'ny dingana manaraka.Safidio avy eo ny volavolan-tsolika an-tsokosoko izay eo amin'ny antsasaky ny volavolan-kevitra famatsiana - izany dia manome ny efitranonao hidina sy hidina.Ampiasao ny lalàn'i Ohm (r = v / i) mba hamantatra ny sandan'ny mpanohitra mety.

• Kajy ny mpanohitra ny emitter

Ho an'ny fitoniana tsara kokoa, apetraho manodidina ny 1V na 10% eo amin'ny 10% ny volanao ny volanao.Hatramin'ny emitter ankehitriny dia saika mitovy amin'ny mpamory izao, azonao atao ny manisa ny mpanohitra ny Emitter amin'ny fizarazarana ny volavolan-dalàna emitter.

• Fantaro ny fototry ny fototra

Raha te hahita ny fototry ny fototr'ilay ankehitriny, zarao ny mpamory ankehitriny amin'ny alàlan'ny tombam-boninahitry ny transistor (β na hfe).Raha miovaova ny tombony, azo antoka kokoa ny mampiasa ny faran'ny ambany amin'ny sombiny mba hahazoana antoka fa mbola mihodina tsara ilay transtistera.

• Fantaro ny volonta base

Ny volonta fototra dia ny volonta emitter miampy ny volavolan-dalàna-eMitter Junction sill.Ho an'ny mpikarakara silika, eo amin'ny 0.6v.Ka raha ny emitter dia ao amin'ny 1V, tokony ho manodidina ny 1.6v ny baomba.

• Mametraha ny soatoavin'ny mpanohitra

Mampiasà mpanafika roa ao amin'ny Divider Voltage (R1 sy R2) hahazoana ny volavolan-dalàna mety amin'ny fototra.Ny fitsipika tsara dia ny fanaovana ny mikoriana ankehitriny amin'ny alàlan'ny folo eo ho eo amin'ny fotony ankehitriny.Izany dia manampy amin'ny fitazonana ny haben'ny volotara.Safidio ny soatoavina resister miorina amin'ny volotola ilaina sy ny volanao.

• Ampio ny emitter bypass capacitor

Mba hanatsarana ny tombom-barotra AC, dia ampio ny capacitor manerana ny mpanohitra ny emitter.Izany dia ahafahan'ny famantarana famantarana tsy hangalalaka ny mpanohitra, mitombo ny fahazoana tombony.Misafidiana capacitor iray miaraka amin'ny fanehoan-kevitra mitovy amin'ny mpanohitra ny emitter amin'ny fatran'ny fivoahan'ny faritra ambany indrindra.

• Safidio ny capacitor Input

Ny capacitor Input dia tokony hanana fanavaozana izay mifanentana amin'ny fanoherana ny fidirana amin'ny fatra farany ambany indrindra.Izany dia mitazona famantarana ambany ambany amin'ny fanakanana.Azonao atao ny manombatombana ny fanoherana ny fidirana amin'ny maha-tratry ny tranon'ny mpikirakira ny emitter Resister.

• Safidio ny capacitor vokatra

Ity capacitor ity dia mandalo ny famantarana amplaignied amin'ny dingana manaraka rehefa manakana DC.Misafidiana sanda izay mifanentana amin'ny fanoherana ny vesatra (ny ampahany manaraka amin'ny fizaran-tany) amin'ny fatra farany ambany indrindra.

• Manombatombana indray ny fiheveranao

Vantany vao feno ny famolavolana anao dia makà fotoana handehanana sy hizaha toetra ny zavatra rehetra.Ataovy azo antoka fa mbola afaka mitantana ny ankehitriny sy ny volavolan-dalàna ny transististor, misy dikany ny soatoavinao, ary ny safidinao mahay rehetra dia manohana ny fomba mety.Ny famerenana haingana dia manampy amin'ny fisorohana ny olana any aoriana any.

Mahatakatra ny valiny matetika sy ny bandwidth famantarana

Rehefa manorina amplifier emitter mahazatra ianao dia manampy amin'ny fahafantarana ny fomba hifehezana azy samy hafa famantarana peo.Ny famantarana sasany dia mandalo mora foana, fa ny sasany kosa mety hihena arakaraka ny ampahany ampiasainao - indrindra ny capacitors sy mpanohitra.

Ny isan-karazany ny fatran'ny amplifier dia ny fitantanana tsara dia antsoina hoe passante.amin'ny ambany be peo, ny capacitor dia afaka mihetsika toy ny sakana satria azy ireo fanoherana (antsoina hoe reactance) miakatra.amin'ny Frequencies avo, avelany handefa mora kokoa ny famantarana.Izany no antony maha-zava-dehibe ny misafidy Ny sandan'ny capacitor Miorina amin'ny ambany indrindra Mila miara-miasa ny fizaranao.Ohatra, raha hidina ny famantaranao 20 hz, ny capecitor anao dia tokony ho lehibe mba hamela izany amin'ny alàlan'ny tsy fahampiana be loatra.

Ny capacitor manerana ny mpanohitra ny evitter - fantatra amin'ny anarana hoe bypass capacitor-Misy fiovana lehibe.Manampy izany Ampitomboy ny tombotsoan'ny amplifier ho an'ny famantarana famantarana.Raha kely loatra ity capacitor ity dia mety ny faritra misy anao very ny tombony amin'ny ambany kokoa.Saingy amin'ny lanjany mety, dia manangana fampisehoana tsy misy fiantraikany amin'ny fananganana DC.

Ny fahatakarana izany dia manampy anao hisafidy ampahany izay mahatonga ny amplifier anao miasa tsara kokoa Ho an'ny famantarana ampiasainao, na ho an'ny Audio, sensor, na loharano AC hafa.Raha vao mahazo ny fihantonana azy ianao, ny fanitsiana ny famolavolana anao ho an'ny onjam-peo samihafa dia mora kokoa.

Ahoana ny fomba handrefesana sy hizaha toetra ny faritra amplifier anao

Aorian'ny fametrahana ny fizarazarana amplifier anao, dia tsara ny Zahao ny zava-drehetra MAHAVONONA Miasa araka izay andrasana.Tsy mila fitaovana sarotra ianao - tsotra Multimeter matetika dia tokony hanomboka, ary oscilloscope Mahasoa raha te-hijery ny sonia amin'ny antsipiriany bebe kokoa ianao.

Atombohy amin'ny fampiasana ny multimeter mba hizaha ny Manome volonta ary manamarina fa mahatratra ny fizaran-tany izany.Avy eo, refeso ny volavolan-dalàna ao amin'ny mpamory, base, SY emitter ny transistor.Amin'ny ankamaroan'ny tranga, ny Ny mpanangona dia tokony ho any amin'ny toerana manodidina ny antsasaky ny volavolan-tena, raha ny emitter dia ho kely kokoa ambonin'ny tany.ny base tokony ho 0.6 Volts avo noho ny emitter Raha mampiasa transistor silicon ianao.Ireo famakiana ireo dia manampy anao hahafantatra raha ny Mihetsika tsara ny transistor ary vonona hanamafy.

Raha manana ianao Mpanome famantarana ary oscilloscope, azonao atao ny manadihady ny fomba nanakan'ny amplifier ny famantarana kely iray.Mampifandray a onjam-peo ambany ambany amin'ny fampidirana ary jereo ny vokatra ao amin'ny scope.Tokony hahita a Ny dikan-teny lehibe indrindra amin'ny famantarana fampidirana dia nirohotra nidina.Raha toa ka mijery ny vokatra malemy loatra na diso, diniho indroa ny hazaloa na ny soatoavinao.

Na dia tsy misy ambara aza dia afaka manandrana mampiasa an Audio famantarana-Mihaona amin'ny telefaona na mozika mozika-ary mampifandray a Mpandahateny kely amin'ny famoahana amin'ny alàlan'ny a capacitor.Raha maheno ny feo ianao dia midika izany fa miasa ny amplifier.

fizahan-toetra manampy amin'ny fahazoana antoka fa manao izay tokony ho noheverina ny fizaran-tany, ary manome anao koa izany tsara kokoa ny fihetsik'izy ireo.Fitsipika tsotra nefa mahasoa izay mahatonga ny tetik'asa azo itokisana kokoa.

Fanampiana bebe kokoa amin'ny fisafidianana ireo mpikarakara

Rehefa mandany fotoana bebe kokoa ianao Tranonistra Mipcuits, indrindra emitter amplifiers, maka ny Transistor mety lasa mora sy voajanahary kokoa.Tamin'ny voalohany, mety ho toa betsaka loatra ny safidy, fa rehefa mandeha ny fotoana, dia hahazo tsara ny zavatra mety tsara indrindra amin'ny karazana faribolana samihafa.Hanomboka hamantatra modely ianao, toy ny hoe tsara ny mpikaroka Amplifiers amin'ny ankapobeny ary iza no mifanentana kokoa ara.

HO AN'NY Amplifier Circuits, mazàna dia mila transistor izay manolotra a Fahazoana mendrika, mitantana ny anao Manome volonta milamina ary manatanteraka tsara ao amin'ny hatetika miasa ianao.Tsy mila zavatra avo be foana ianao Transistors iraisana sy mora vidy miasa tsara tsara Feo-peo na fanamafisam-peo fototra.

Amin'ny lafiny iray, raha manangana faritra iray izay misy ny mpikirakira azy dia mitovy amin'ny On-Off switch-Mandeha mifehy an LED, môtô, na relay-Tsy tsara kokoa ny misafidy a mifindra transistor.Ireo dia natao Mihodina ary miala haingana ary mahazaka Fiovana maranitra amin'ny ankehitriny tsy misy lag.Na dia misy transistor aza Sokajy hafainganam-pandeha avo lenta na a Fotoana famaliana haingana (Toy ny FT avo), tsy midika akory izany fa hanao tsara ao anaty faritra mifamadika izy io. Mifindra transistors natao hikarakarana Transitions haingana sy enta-mavesatra tampoka mahomby kokoa.

Ka amin'ny maha-fitsipika ankapobeny, andramo Ampifandraiso amin'ny asa ny mpikarakara Tokony hatao.Amin'ny fampiharana, hahita vitsivitsy ianao Go-to Safidy izay miasa amin'ny ankamaroan'ny fizaran-dry zareo.Na ho an'ny Ampio ny famantarana na mihetsika toy ny a Digital Switch, mampiasa ny Karazan-tahiry havanana Hanampy ny faribolana mihazakazaka tsara kokoa sy hanao ny fomba andrasanao fotsiny ny fizaran-tongotrao.

Famaranana

Ankehitriny dia nandinika ny fomba fiasan'ny mpanamory Emitter mahazatra sy ny fomba hanamboarana dingana iray ianao, dia tokony hahatsapa fahatokisana bebe kokoa ianao hametraka ny fizaran-tenanao manokana.Na miara-miasa amin'ny marika lojika tsotra ianao na amplifying AC dia toy ny Audio, ity karazana fizaran-tany ity dia safidy matevina.Aza hadino fotsiny ny maka ny fotoanao miaraka amin'ny kajy ary diniho indroa ny soatoavinao.Raha misy fomba fanao kely dia ho hitanao fa mora kokoa ny mamorona amplifiers izay miasa tsara amin'ny asa izay ataonao.
