Transistor bc548: miasa, tombontsoa ary fampiasana fizahan-tany

Ny transistor BC548 dia singa mahazatra amin'ny faribolana elektronika ho fanodikodinana sy hanamafisana ny famantarana.Izy io dia azo itokisana sy azo itokisana ary mety amin'ny fampiharana ambany.Ity lahatsoratra ity dia mandinika ny endri-javatra, fitsipika momba ny asa, ny fanitsiana PIN, ary ny fampiasana isan-karazany, manome fahalalana mazava momba ny fampiasany.

katalaogy

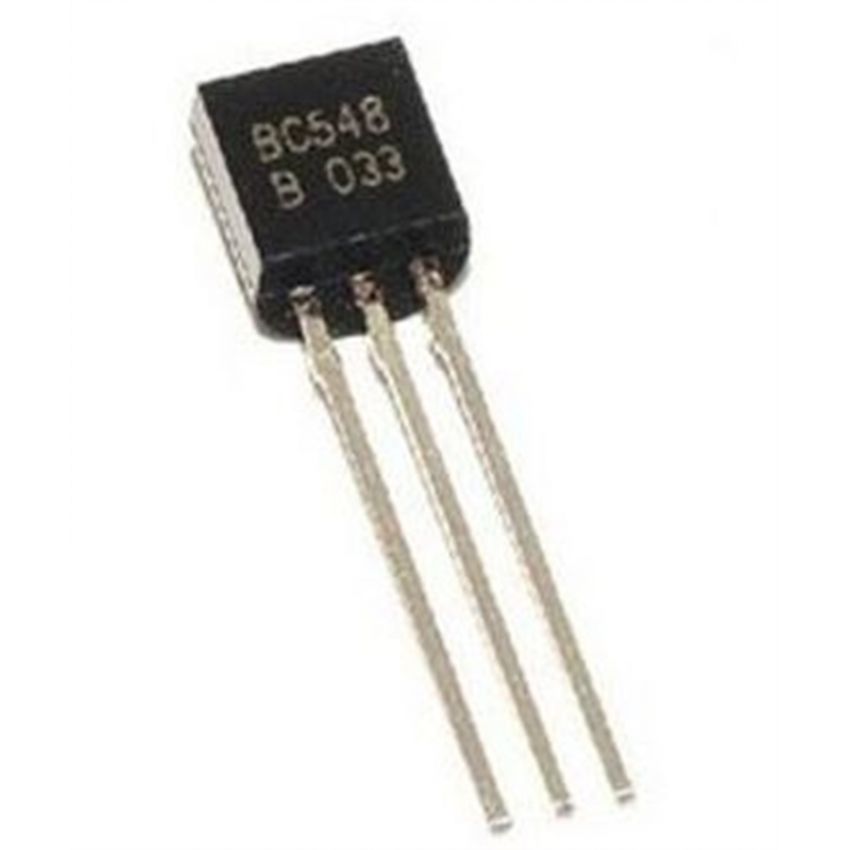

Ny fijerena ny Transistor BC548 NPN

ny Bc548 dia ny transistor npn bipolar bipolar namboarina namboarina ho an'ny asa toy ny fanodinana sy ny mari-pamantarana amin'ny faribolana elektronika.Izy io dia afaka miatrika ny enta-mavesatra hatramin'ny 500MA rehefa ampiasaina ho switch, ka mahatonga azy ho an'ny fampiharana ambany ambany.Ity transister ity dia tonga amin'ny karazany telo: Bc548a, Bc548b, ary Bc548c.Ny fahasamihafana lehibe eo amin'ireo modely ireo dia mipetraka ao amin'ny soatoavin'ny DC amin'izao fotoana izao.

Ny tombony ho an'ny bc548a dia misy eo anelanelan'ny 110 sy 220, raha ny bc548b dia manana tombony 200 ka hatramin'ny 450, ary ny bc548c dia manolotra ny haavon'ny 420 ka hatramin'ny 800. Ireo soatoavina ireo dia mamaritra ny hanamafisana ny famantarana iray, izay no antonyNy fisafidianana ny karazany tsara mifototra amin'ny filàn'ny fizaran-kizinao dia zava-dehibe.Na miasa amin'ny asa amplification ianao na manodina asa, ny BC548 dia manolotra vahaolana azo itokisana sy mahomby.

Fampiharana amin'ny antsipirihany ny transistor bc548

Ny Transistor BC548 dia miasa amin'ny alàlan'ny fampiasana klasika kely ao amin'ny terminal fototra mba hifehezana ny fikorianan 'ny fotoana lehibe kokoa eo anelanelan'ny mpanangon-trano sy ny famaranana emitter.Mba hiasa tsara, ny ankehitriny nomena ny fototry ny fototra dia tsy maintsy voafetra ho tsy mihoatra ny 5Ma.Rehefa mifandray amin'ny tany ny PIN Base dia ny fifandraisana eo amin'ny mpanangona sy ny emitter dia mijanona misokatra, hisorohana ny ankehitriny tsy hikoriana.

Rehefa ampiharina amin'ny terminal fototra ny famantarana iray, dia manidy ity fifandraisana ity, mamela ny ankehitriny handehanana eo anelanelan'ny mpanangona sy emitter.Ity fanjakana ity dia antsoina hoe faritry ny saturation, izay misy ilay transister feno tanteraka ", ary afaka mahazaka 500MA misy ankehitriny.Amin'ny lafiny iray, rehefa esorina ny famantarana ny fototra, ny transistor dia miditra ao amin'ny faritra notapahina, mifamadika tanteraka ny "OFF" ary mampiato ny fikorianan-javatra ankehitriny.

Raha mampitombo ny volavolan-dalàna ao amin'ny terminal fototra ianao dia mety hiteraka fiovana lehibe amin'ny fikorianan'ny mpamory sy emitter.Ny terminal Emitter dia be dia be raha oharina amin'ireo terminal hafa, izay mahatonga ny volavolan-tsika avo kokoa noho ny volan'ny base.Ity fihetsika ity dia mamela ny bc548 mba hanamafisana tsara ny famantarana, ka mahatonga azy io ho safidy azo itokisana ho an'ny asa mifamadika sy mampivarahontsana.

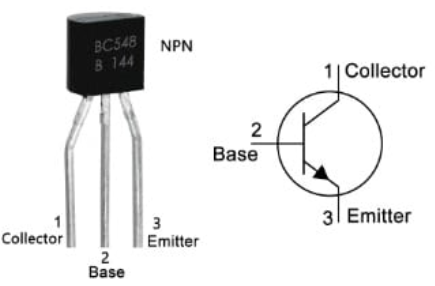

BC548 Transtor Pin Layout sy Configuration

Ny transistor BC548 dia manana terminal telo, samy manana ny anjara toerana miavaka amin'ny asany.Ireo terminal ireo dia tsy mitovy amin'ny lafiny fatrany sy ny asa manokana ao anatin'ny faritra.Ny fahatakarana ny fanamafisana ny PIN dia manampy anao hampifandray ny tranonkalanao ao amin'ny faritra misy anao.

• PIN-1 (Kolontsaina): Io no misy ny ankehitriny miditra ao amin'ilay transistor.Miasa toy ny terminal fampidirana ho an'ny fikorianan-javatra lehibe ao amin'ny faritra.

• PIN-2 (base): Ny terminal fototra dia ny fifehezana ny Transistor.Ny fampiharana kely iray amin'izao fotoana izao dia mamadika ny tondra-drano lehibe kokoa eo anelanelan'ny mpanangona sy evitter.

• Pin-3 (Emitter): Ity no terminal izay namoaka ny tranontsaina taorian'ny nanolorany ny lalany tamin'ny fizaran-tany.

Endri-javatra fototra sy fanondroana teknika momba ny Transistor BC548

Ny endri-javatra sy ny fanondroana ny transistor BC548 dia ao amin'ny antsipirihany etsy ambany mba hanome fahalalana ao amin'ny fiasa sy ny famolavolana azy.

fikirana	sarobidy
Type Transistor	Bi-polar, NPN
Isan'ny pins	3
Karazana fonosana	To-92
Mpivory ambony indrindra amin'izao fotoana izao (ic)	500MA
Ny mpanangona avo indrindra-emitter Voltage (VCE)	30V
Voltage-base be indrindra (VCB) ambony indrindra	30V
Voltage be indrindra amin'ny eMitter-Base (VEB)	5V
Frequencency Forition (ft)	150 MHz
Fanovana fanangonam-bokatra ambony indrindra	625 mw
DC Fandraisana (HFE) amin'izao fotoana izao	110 ka hatramin'ny 800
Sehatra miasa sy fitahirizana hafanana	-55 ° C hatramin'ny + 150 ° C
Type Type	Amin'ny alàlan'ny-hole
Moisture Sensitivity Level (MSL)	1 (tsy manam-petra)
Ny fahefana ambony indrindra	500 MW

Mitovitovy amin'ny transistor bc548

• Bc547

• Bc549

• BC550

• 2n2222

• 2n3904

• 2n3906

Transistors mifameno PNP:

• BC557

• Bc558

• BC556

Torolàlana ho an'ny fampiasana azo antoka amin'ny bc548 transistor amin'ny faribolana

Mba hahazoana antoka ny mpikirakira BC548 dia miasa tsara ary maharitra ela, dia zava-dehibe ny manaraka fepetra vitsivitsy fiarovana.Mifikitra hatrany amin'ireo voafaritra manokana, satria mety hiteraka fahasimbana izy ireo.Aza atao mampifandray ny entana rehetra izay mitaky mihoatra ny 30v na 500Ma, satria mihoatra ny fahafahan'ny Transistor izany.

Tandremo tsara ny fifandraisana amin'ny PIN.Ny vozon'ny transistor dia tokony hifandray tsara;Ny famerenam-bolo na ny diso dia mety hiteraka fahavoazana na fahasimbana maharitra.Ny fampiasana mpanohitra mety amin'ny terminal fototra dia mitovy ihany koa.Izany dia manampy amin'ny fifehezana ny mpikatroka ankehitriny ao anaty fototra, izay tsy tokony hihoatra ny 5MA.

Farany, alao antoka fa mijanona ao anatin'ny karazana -55 ° C hatramin'ny + 150 ° C. ny mari-panaNy hafanana na hatsiaka be loatra dia mety hampihena ny zava-bitan'ny transistor na hitarika tsy fahombiazana.Ny fanarahana ireo dingana tsotra ireo dia afaka manampy anao hivoaka ny ankamaroan'ny transistor bc548 amin'ny tetik'asa.

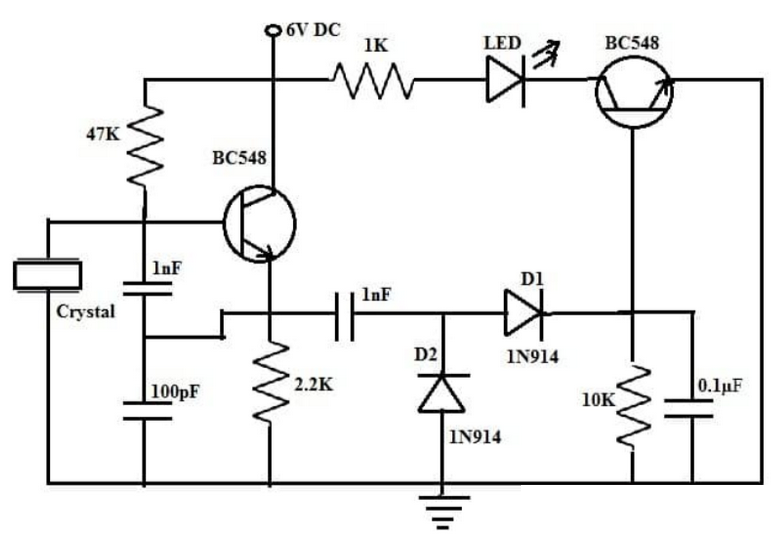

CRYSTAL TESTER Circuit Mampiasa ny Transistor BC548

Ny fizahan-tany kristetista kristaly, naorina amin'ny fampiasana ny Transistor BC548, dia fomba tsotra sy mahomby hanamarinana raha misy singa kristaly miasa tsara.Ny kristaly dia ampahany lehibe amin'ny tetik'asa elektronika maro, satria manampy amin'ny fitantanana ireo fatra-pitondrana manokana izy ireo.Ity fizaran-tany ity dia manangana oscillator, ary raha miasa ny kristaly, dia hikoropaka ny tarika amin'ny fizaran-tany mba hanondroana azy io.

To create this circuit, you’ll need a few basic components: a 6V DC power supply, two BC548 transistors, two 1N914 diodes, an LED, and resistors of 2.2KΩ, 47KΩ, 1KΩ, and 10KΩ.Ankoatr'izay, ny capacit ny soatoavina 0.1μf, 1nf, ary 100pf no takiana.Vantany vao manangona ny faritra manaraka ny fizahana manaraka ny sary ianao, dia hamela anao hizaha toetra ny kristaly miaraka am-pahamendrehana.

Rehefa mifandray ny Crystal dia miteraka ny oscillations ny faritra, izay nahatonga ny transistor bc548 voalohany.Ny famantarana dia namboarina avy amin'ny dioda ary noforonina tamin'ny alàlan'ny capecitors alohan'ny hahatratrarana ny Transistor BC548 faharoa, izay manetsika ny LED.Ny fitarihana mamirapiratra dia manondro kristaly miasa, fa raha tsy misy hazavana dia diso ny korontana.Ity tester tsotra ity dia afaka mamonjy fotoana ary hiantoka fa ny kristaly ampiasaina amin'ny tetik'asa dia miasa araka izay tokony ho izy.

Fitsipiky ny fandaminana ny fizahan-tany kristy cirstal circuit miaraka amin'ny bc548

Ity fizaran-tany ity dia mampiasa transistors bc548 roa miara-miasa mba hizaha toetra ny fiasa amin'ny kristaly.Powered tamin'ny alàlan'ny famatsiana 6v, ny fizaran-tany dia natao mba hifehezana tsara ny fikorianan-javatra amin'izao fotoana izao amin'ny alàlan'ny fametahana ireo mpanohitra alohan'ny singa tsirairay.Ny kristaly eo am-panadinana dia mifandray mivantana amin'ny terminal fototra amin'ny transistor voalohany (T1).

Rehefa miteraka ny oscillations ny Crystal dia mitarika T1, mamokatra vokatra izay mandalo dioda 1n914.Ireo dioda ireo dia manitsy ny famantarana, izay avy eo dia noforonina avy eo amin'ny capacitor alohan'ny hahatratrarana ny fototry ny transistor faharoa (T2).Ny T2 dia manamafy ny famantarana ary ny jiro dia mitarika raha miasa tsara ny kristaly.

Raha tsy mamirapiratra ny Led Led, ny kristaly dia diso na simba.Tena ilaina tokoa ity setup ity raha manamarina haingana ny fiasan'ny kristaly, indrindra amin'ny tetikasa avo lenta izay ilaina ny Oscillators.Ny fahatsorana sy ny fahatokisan'ity fizaran-tany ity dia mahatonga azy ho fitaovana sarobidy mba hiantohana fa ny fiaraha-monina dia miasa araka ny antenaina.

Tombontsoa sy tombony azo avy amin'ny Transistor BC548

Teknolojia mandroso mandroso

Ity transistor ity dia namboarina amin'ny alàlan'ny teknolojia fampivoarana mandroso, miantoka azy io amin'ny fomba mahomby ary azo itokisana amin'ny faribolana marobe.Ny teknolojia ampiasaina dia mety tsara ho an'ny asa mifamadika sy mampivarahontsana, manome azy sisiny amin'ny fampisehoana.

Voltage ambany ambany

Ny transistor BC548 dia natao hamokarana volavolan-dalàna ambany ambany.Midika izany fa miasa tsara amin'ny fitandremana avo, mihazona ny fahamarinan-toerana ao amin'ny faritra misy anao.Ity fampiasa ity dia mahatonga azy ho safidy azo itokisana ho an'ny faribolana izay mitaky ny marina.

Hafainganam-pandeha avo lenta

Ny fahafahany mifamadika eo anelanelan'ny fanjakana sy any ivelany dia haingana ny bc548 mety tsara amin'ny fampiharana haingana.Na miasa amin'ny fizaran-doko nomerika na fanamboarana fatratra ianao, ny valiny haingana dia manome antoka ny fampisehoana tsara.

Fandaharana feno Voltage

Ny transistor dia manohana ny fandidiana feno feno, izay manampy ny fahafaha-miasa amin'ny fampiasana azy.Izy io dia afaka miatrika ny volavolan-tena ambony indrindra-emitter amin'ny fomba mahomby, ny fiantohana ny asa azo antoka sy tsy miovaova ao anatin'ny fetrany.

Ny fitantanana ny herinaratra sy ny herinaratra

Miaraka amin'ny mari-pahaizana ambony indrindra amin'ny 500MA, ny BC548 dia mahavita mitondra singa maromaro miaraka amina singa maromaro miaraka.Ny fahaiza-mitantana ny heriny dia mahatonga azy mety amin'ny fampiharana isan-karazany, avy amin'ny mitondra fiara mitondra fiara.

Ny tombony DC tena tsara

Ny BC548 dia manisy tombony DC avo lenta DC ankehitriny, manomboka amin'ny 110 ka hatramin'ny 800, arakaraka ny karazany.Izany dia mahatonga azy ho mahomby amin'ny mari-pamantarana mampivarahontsana, indrindra amin'ny fidiram-peo sy ny fanodinana fanao ambany.

Ambaratonga ambany feo

Raha oharina amin'ireo mpikamban-drà mitovy toa ny BC549 sy BC550, ny BC548 dia miteraka tabataba kely.Izany dia mahatonga azy ho safidy tsara ho an'ny faribolana izay misy ny fampihenana ny tabataba dia laharam-pahamehana, toy ny amin'ny fampifangaroana audio na ny mari-pamantarana saro-pady.

Compatibility Compatibility Compatibility Versatile

Misaotra ny fahaizany mitantana hatramin'ny 500MA, ny BC548 dia afaka mitondra singa isan-karazany.Matetika ampiasaina amin'ny fizaran-tany mitambatra, mpikaroka hafa, LED, ary LEDS, dia manao safidy maro ho an'ny fampiharana elektronika maro.

Fampiharana ny transistor bc548

Manamafy ny famantarana malemy

Ny transistor BC548 dia matetika ampiasaina amin'ny tsiroaroa Darlington hanamafisana ny famantarana malemy.Amin'ny fikarakarana azy io amin'ny transistor hafa, dia manatsara ny tanjaka famantarana izy io, ka mahatonga azy ho tsara ho an'ny fampiharana mitaky fanamafisana be.

Sensor circuits

Ity transistor ity dia singa manan-danja amin'ny faribolana sensor, manampy amin'ny fizotrany sy hanamafisana ny famantarana avy amin'ny sensor mba hampiasaina amin'ny rafitra elektronika.

Mitondra entana mavesatra ambany

Miaraka amin'ny fahaizany miatrika entana hatramin'ny 500MA, ny BC548 dia tonga lafatra amin'ny fitondra fiara kely toy ny LED, dia mitohy, ary fitaovana ambany ambany mitovy aminy.

Audio Amplification sy Modules mpamily

Ny BC548 dia matetika ampiasaina amin'ny faribolana audio ho an'ny feo mampivoatra.Izy io dia miasa amin'ny maodely mpamily isan-karazany ihany koa, ao anatin'izany ny mpamily tarika, mpamily mpamily ary ny modules mifindra.

Modules Amplifier

Ampiasaina amin'ny karazany isan-karazany ny Modules amplifier toy ny mari-pamam-bolo, ny amplifiers push-pull, ary ny amplifiers audio.Ny tombony ambony sy ny tabataba ambany dia mahatonga azy ho safidy tsara indrindra ho an'ireo fampiharana ireo.

Fizarana ankapobeny

Ho hitanao ao amin'ny faritra bc548 ny bc548, toy ny preasy preachs, hikapoka, hikapoka ny boribory, ny faritra rf, ny siramamy mafana, ary ny sela (pulse sakany).

Fitaovana haingana sy fanairana

Noho ny hafainganam-pandehany haingana, ny BC548 dia ampiasaina amin'ny fitaovana haingana sy ny fizarazarana haingana.Ireo fangatahana ireo dia mahasoa amin'ny fahaizany mamadika sy miala haingana tsy misy fahatarana.

Fanoloana ankapobeny

Ny BC548 dia afaka manolo ireo mpikirakira maro hafa amin'ny ankapobeny, toy ny BC547 sy 2N3904, amin'ny tetikasa elektronika isan-karazany, ka mahatonga azy ho mpisolo vava mitovy amin'izany.

Fiaramanidina be dia be

Miaraka amin'ny fanalahidin'ny 500ma misy azy ireo, ny BC548 dia afaka mitondra fiara be dia be, ka mahatonga azy io ho mifanaraka amin'ny faribolana izay mitaky singa marobe mba hampidirina am-polony.

Fampiharana mialoha ny amplification

Ny fanangonam-bokatra tsara indrindra sy ny fahazoana dc avo lenta dia mahatonga ny bc548 tsara indrindra ampiasaina amin'ny fizarana amplification sy pre-amplification.Izany dia miantoka ny fanodinana famantarana sy fampisehoana mahomby.
