Ny fahasamihafana eo amin'ny LM358 sy ny LM393 dia nanazava

Ny lm358 sy lm393 dia ampiasaina betsaka amin'ny faribolana mitambatra izay misy tanjona samihafa amin'ny elektronika.Ny LM358 dia idealy mampivarahontsana idealy ho an'ny fampidinana sy fanodinana famantarana, raha ny lm393 dia mpanompara roa izay natao ho an'ny fampitahana volonta sy mitondra entana avy any ivelany.Ity lahatsoratra ity dia mandinika ny endriny, ny fanondroana ary ny fampiharana mba hanampiana anao hahatakatra ny anjara andraikiny ary hisafidy ny mety ho ilainao.

katalaogy

Fampidirana ny lm358 sy lm393 ics

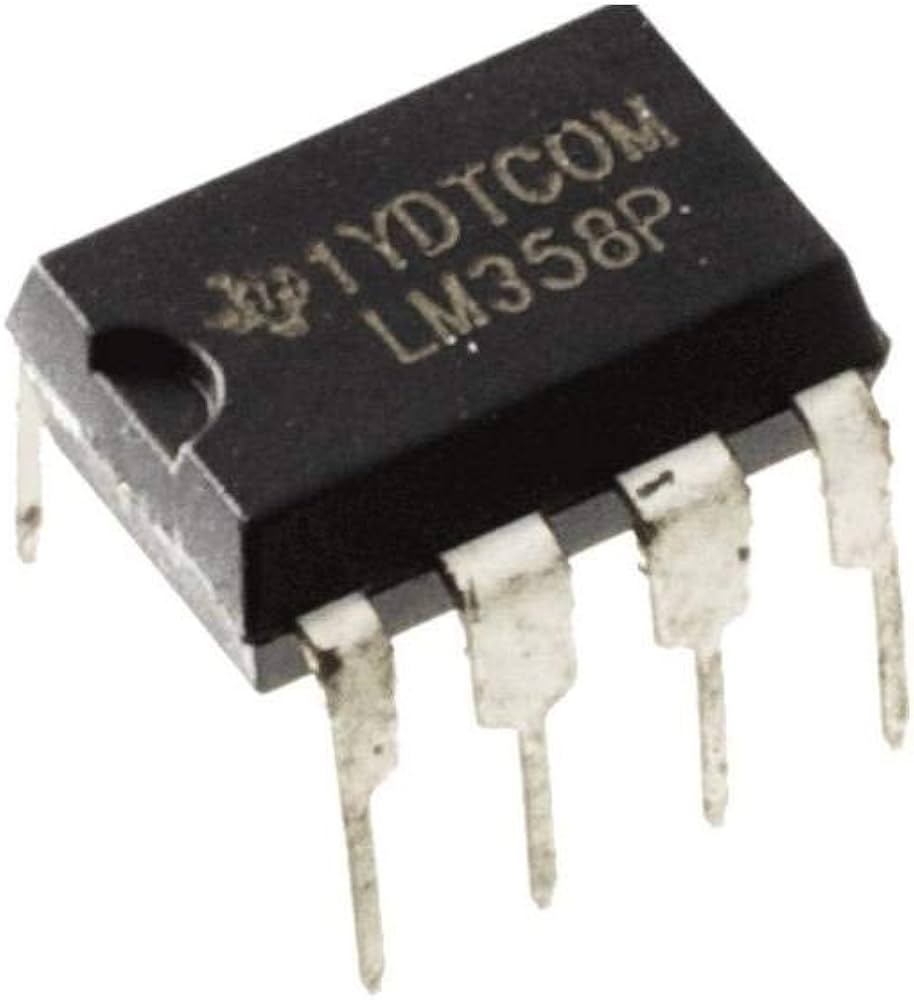

Ny fijerena ny LM358 IC

ny Lm358 dia fizahan-tany misy ifotony miaraka amin'ny amplifiers roa (AP-AMPS) izay afaka mihazakazaka eo amin'ny loharano tokana tokana.Izy io dia tena dikan-teny scoled-down of the lm324 quad op-amp-amp, izay ahitana amplifiers mitovy mitovy aminy.Ny mampiavaka ny LM358 dia ny fahafahany miasa manerana ny habetsaky ny fampidirana marobe, mifanandrify amin'ny sehatry ny heriny.

Ny endri-javatra iray lehibe indrindra amin'ity IC ity dia ny famoaham-bola ambany indrindra amin'ny famoaham-bola ambany indrindra, izay 2MV ihany.Midika izany fa manolotra fampisehoana tsara avy eo amin'ny boaty.Ny fanjifana herinaratra dia mahomby ihany koa, miaraka amin'ny 500UA ary mihoatra ny 700ua, na inona na inona firy ny volan'ny famatsiana.

Ny fandeferana hafanana dia tanjaka hafa amin'ny lm358.Miasa tsara amin'ny mari-pana ambany eo anelanelan'ny 0˚C sy 70˚c, miaraka amin'ny mari-pana ambony indrindra amin'ny 150˚C, izay mahatonga azy ho amin'ny tontolo samihafa.Amin'ny ankapobeny, ny LM358 dia manome fampisehoana azo itokisana sy tsy miovaova amin'ny fonosana compact.

Ny fijerena ny LM393 IC

ny Lm393 dia ny fizaran-tany voarindra manokana ho ampiasaina ho toy ny mpanamory volavolan-kevitra, fanavahana azy avy amin'ny lm358 amplifier.Na dia maro aza ny APPS dia afaka miasa toy ny Comparator, ny LM393 dia mivoaka noho ny famoahana ireo mpanangom-bokatra.Ity endri-javatra ity dia mahatonga azy ho mahomby indrindra amin'ny fitateram-bahoaka, satria mamela ny fahafaha-milefitra kokoa amin'ny fampifandraisana ireo singa ivelany.

Ny iray amin'ireo fahaizan'ny lm393 lehibe dia ny fahafahany mitantana entana hatramin'ny 50v sy 50ma.Izany dia mahatonga azy ho safidy azo ampiharina amin'ny fiara-miasa amin'ny TTL, mos, ary lojika rtl.Ankoatr'izay, ny mpikarakara ny mpamokatra azy dia afaka mitazona ny vesatra mitokana amin'ny rafitry ny rafitra, izay manampy ny fahaiza-manavaka sy ny fiarovana amin'ny fampiharana azy.Raha mitady fampitahorana ianao, dia safidy azo itokisana sy mahomby ny lm393.

Ny mombamomba ny antsipirihany momba ny lm358 sy lm393 ics

fikirana	famaritana
Operating Voltage Range (famatsiana tokana)	2.0 VDC hatramin'ny 36 vdc
Surlit Supply Range	± 1.0 vdc to ± 18 vdc
Ny fanjifana ankehitriny (tsy miankina amin'ny famatsiana)	0.4 MA
Input Bias ankehitriny	25 na
Input Offset amin'izao fotoana izao	5.0 na
Input Offset Voltage	5.0 mv (Maximum)
Input Common Mode Mode	Miitatra amin'ny haavon'ny tany
Sokajy misongadina samihafa	Mitovy amin'ny volavolan-jiro herinaratra
Output Compatibility	DTL, ECL, TTL, Mos ary CMOS LOGIC
Esd clamps	Manatrika ny fidirana amin'ny heniky
Fampiharana automotive	Prefix "NCV", mifanaraka amin'ny fenitra AEC-Q100 sy PPAP
Fanatanjahan-tena	PB-FREE, Halogen-Free, BFR-FREE, ROHS Compliant

Pinout antsipirihany momba ny lm358 sy lm393 ics

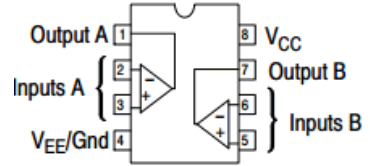

LM358 PIN Configuration

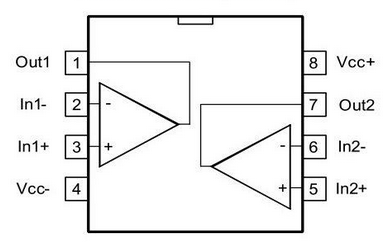

LM393 PIN Configuration

Function of lm358 sy lm393

Pin No.	Anarana PIN	Description
1	Output1	Ny famoahana ny OP-AMP 1
2	Input1-	Inverting Input of Op-AMP 1
3	Input1 +	Ny fidirana tsy fanoratana ny OP-AMP 1
4	Vee, Gnd	Voltage na ratsy famatsiana
5	Input2 +	Ny fidirana tsy fanoratana ny OP-AMP 2
6	Input2-	Inverting Input of Op-AMP 2
7	Output2	Ny famoahana ny OP-AMP 2
8	VCC	Volta famatsiana tsara

Mampitaha ny endri-javatra lehibe amin'ny lm358 sy lm393

famaritana	Lm358	Lm393
Manome volonta	32v, +/- 16V	36v, +/- 18v
Voltage input mampiavaka	32v	36v
Input Offset Voltage	3mv max.	5mv max.
Input Bias ankehitriny	100na Max.	250na Max.
Input Common Mode Mode	0v to v + - 2v	0v to v + - 1.5v
Tombony lehibe misy marika	100V / mv typty.	200v / mv typty.
passante	1Mhz	Tsy voasoritra

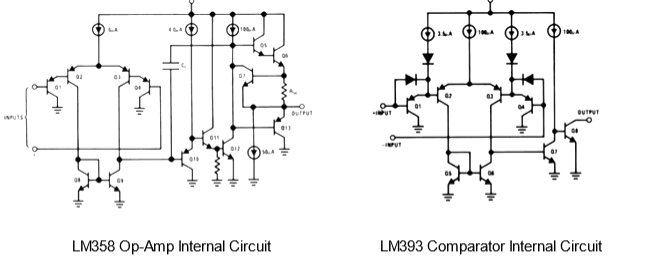

Fampitahana ny maritrano anatiny momba ny lm358 sy lm393

Rehefa mijery voalohany ny famolavolana anatiny ny LM358 sy LM393 dia toa mitovy izy ireo.Na izany aza, ny famakafakana akaiky kokoa dia mampiseho fahasamihafana lehibe izay mifanaraka amin'ny fampiasana sy ny fomba manokana ananany.

Samy mampiasa ny dingana ampidirina ao amin'ny "Torolahan'i" Darlington-Connected "Transistors PNP" izay mamela azy ireo hahatsapa ny famantarana eo akaikin'ny tany.Na izany aza, tsy mitovy ny haavon'ny ankehitriny.Ny LM393 dia miasa amin'ny ambaratonga avo kokoa, izay manampy azy hanamora sy hanodina haingana ny vokatra - toetra tena ilaina amin'ny andraikiny amin'ny maha-mpampitovitany.Etsy ankilany, ny lm358, natao ho toy ny amplifier linear, dia tsy mitaky ny zava-mahadomelina toy izany, ka io fahasamihafana io dia tsy dia misy dikany loatra amin'ny asany.

Ny tsy fitovian-kevitra be dia be dia be ao amin'ny dingana vokatr'izany.Ny LM393 dia manana endrika famolavolana azo antoka tsara indrindra ho an'ny fanodinana haingana eo amin'ny haavon'ny volonta, izay mifanaraka amin'ny asany amin'ny maha-mpampitoviteny.Ny famoahana ny mpanangom-bokatra misokatra ihany koa dia manome fahafaham-po bebe kokoa amin'ny fampifandraisana ireo singa ivelany.Mifanohitra amin'izany, ny LM358 dia manana sehatra famoaham-bidy feno tsipika, manatitra fifandraisana tsara sy mitohy eo amin'ny fidirana sy ny famoahana - mety amin'ny asa amplification.Ireo fahasamihafana ara-drafitra ireo dia manasongadina ny tanjaka manokana amin'ny IC tsirairay ao amin'ny fampiharana tsirairay avy.

Ny fampiharana ny lm358 sy lm393

Fampiharana LM358

• transducer amplifiers

Ny LM358 dia mety tsara ho an'ny mpanova transplifiers, izay anaovana ny fanamafisam-peo amin'ny fitaovana toy ny sensor ary namadika azy ireo ho endrika azo ampiasaina.Ny amplifiera miasa dia mamela azy handamina tsara ireo asa ireo amin'ny tontolo maro.

• Circuits OP-AMP mahazatra

Ity IC ity dia matetika ampiasaina amin'ny faribolana amplifi-bisikilika fototra, toy ny fanamafisana, ny fambolena, na fanodinana famantarana.Ny fampisehoany azo itokisana sy ny fahaizany dia ny safidy malaza ho an'ny fampiharana amin'ny tanjona ankapobeny.

• Ny mpangataka, mpahay ny samy hafa, ny fiandany, ny mpanampy ary ny mpanaraka ny volavolan-tena

Ny LM358 dia manohana ny fiasa ara-matematika sy signal isan-karazany, ao anatin'izany ny fampidirana, ny fanavahana ary ny fanavahana ary ny fanampian'ny famantarana.Afaka miasa toy ny mpanara-dia azy ihany koa izy io, manandratra ny haavon'ny volavolan-kevitra amin'ny faribolana.

• Ny tombony DC, barazy nomerika ary Oscilloscope

Ny fahafahany manome tombony DC dia manatsara azy ireo amin'ny fitaovana toy ny maro sy ny oscilloscopes, izay ilaina ny fahitsiana sy ny fahatokisana dia ilaina amin'ny fandrefesana sy famakafakana famantarana.

• Mpitaha ho an'ny fifehezana sy ny fitsipi-pitondran-tena

Ny lm358 dia mety miasa ihany koa ho fampitahana amin'ny rafitra fanaraha-maso ny valin-kevitra.Manampy amin'ny fitazonana ny fandidiana maharitra ao amin'ny fampiharana mitaky ny fitsipi-pitenenana mialoha na ny volavolan-dalàna.

Fampiharana LM393

• boribory mampitaha volomparasy

Ny lm393 dia natao manokana ho an'ny fampitahana volotara.Mampitaha ny volavolan-dalàna roa fampidirana roa izy ary manome famantarana ny famoahana mazava, izay mahatonga azy io ho tsara ho an'ny asa precision.

• mitondra fiara, jiro ary motors

Miaraka amin'ny famoahana ireo mpanangom-bokatra misokatra, ny LM393 dia afaka mifehy ireo fitaovana ivelany toy ny manda, jiro ary motors, manome fahaiza-manao mitondra fiara amim-pitondrana amin'ny fampiharana isan-karazany.

• Zero mpikirakira Zero

Ity IC ity dia matetika ampiasaina amin'ny boribory izay mila mamantatra ny teboka izay misy famantarana famantarana AC hiampita ny haavon'ny zero, miantoka ny fotoana mety amin'ny fampifangaroana famantarana.

• Mpitsikera volom-bolo

Ny LM393 dia afaka manampy amin'ny famantarana ny volonta avo indrindra amin'ny famantarana iray, izay ilaina amin'ny fampiharana toy ny famakafakana famantarana na ny faritra fiarovana.

• fiarovana avo sy rafitra fampitandremana

Ny fahafahany mitantana ny volonta avo dia mamela ny lm393 mba hanana anjara toerana amin'ny rafitra fiarovana, izay misy ny fanaraha-maso sy ny fihetsik'izy ireo amin'ny haavon'ny volavolan-dalàna.

• Circuits Oscillator

Ny LM393 dia matetika hita ao amin'ny faritra Oscillator, izay mamorona famantarana tsy miova ho an'ny fandaharam-potoana na ny famporisihana ny fanodinana, izay mampitombo ny fahaizany amin'ny rafitra elektronika.

Mitovy amin'ny lm358 sy lm393

Lm358 mitovy

• Lm358a

• Lm358e

• lm358-N

• Lm358w

Lm393 mitovy

• lm358

• TL082

• Lm311

Fahasamihafana lehibe eo amin'ny lm358 sy lm393

Lm358	Lm393
Dual Operational AMPLIFIER	Dual comparator
Somary fanondroana tsara kokoa	Ny fanondroana ny fanondroana ratsy kokoa
Linear Output miaraka amin'ny fidirana	Famokarana tsy misy tsipika
Miorina amin'ny valiny ratsy	Miorina amin'ny valiny tsara

Famaranana

Ny LM358 sy LM393 dia manana ny AICS tsy azo itokisana sy azo itokisana ho an'ny fampiharana samihafa.Ny LM358 dia mety amin'ny fanodinana sy fanodinana famantarana, raha ny LM393 dia manatsara ny fampitahana ny volonta sy ny mitondra fiara.Ny fahatakarana ny endri-javatra sy ny tsy fitovizany dia manampy anao hisafidy ny mety ho ilainao.Samy manome vahaolana azo ampiharina amin'ny asa isan-karazany amin'ny elektronika.
