Mahafantatra ireo mpanisa peratra: mpitari-dalana lalina amin'ny fiasa, ny fanasokajiana ary ny fampiasana azy

Ny counters iray peratra dia fizahan-tany nomerika vita amin'ny flip-flops mifandraika amin'ny loaka mihidy, manome ny fandidiana sy ny cyclic sy ny cyclic ampiasaina amin'ny rafitra nomerika.Ity lahatsoratra ity dia mandinika ireo mpanisa peratra, manomboka amin'ny fandalovan'izy ireo fototra amin'ny endrika sarotra kokoa toy ny dikan-teny 4-bit ary 8-bit, antsipirihany ny fanoratana, mekanika ary fampiasana azy.

katalaogy

Sary 1: Counter Counter

Ny fototry ny mpanisa peratra

Ny mpifaninana iray dia karazana fisoratana anarana manokana, natao tamin'ny endrika endrika mihidy izay alefa ny famoahana avy amin'ny flip-flop farany.Ity fandrindrana ity dia izay mampiavaka ny fisoratana anarana mahazatra, izay mijanona ny angon-drakitra aorian'ny flip-flop farany.Ny fandidiana ny mpifaninana peratra dia mihodina manodidina ny andian-tsolika.Ny isan'ireo fanjakana dia afaka mitazona mivantana ny mpifaninana amin'ny firy ny flip-flops ampiasaina amin'ny faritra.Ohatra, misy peratra misy 4-bit misy flip-flops efatra.Amin'ny heviny azo ampiharina, ny flip-flop tsirairay dia manaraka filaharana manokana, ahafahan'ny mpanohitra ny peratra hiatrehana ny asa manan-danja toy ny fotoana sy ny fandefasana ireo rafitra nomerika.

Ao amin'ny counter mahazatra iray, ny famantaranandro, ny famantaranandro (CLK) dia mifehy ny fandidiana ny flip-flop rehetra amin'ny fotoana mitovy, ka mahatonga azy ho rafitra synchronous.Ny flip-flop koa dia manana inputs-preset manokana (PR) sy mazava (CLR) -Tsy (CLE) - ny laharam-pahamehana ho laharam-pahamehana amin'ny fidirana hafa.Rehefa mahazo mari-pamantarana ambany ny fidirana amin'ny pretra dia manery ny famoahana flip-flop ho any ambony.Toy izany koa, rehefa mahazo mari-pamantarana ambany ny fampidirana mazava, dia averina ny famoahana flip-flop ho ambany.Ireo didy sy mazava ireo dia azo antoka fa mijanona ho maharitra sy tsy voaro amin'ny fidiram-bola na famantaranandro hafa ny fipoahana.

Sary 2: Counters peratra 8-bit

Manala ny mpifaninana 8-bit

Ny counter iray misy peratra 8-bit dia fizahan-tany nomerika vita amin'ny flip-flip-flip-Flip-flops namboarina tamin'ny tadivavarana mitohy.Ny vokatra avy amin'ny flip-flip-flip-Flip-Flop dia miverina ao amin'ny fampidirana voalohany, namorona tsingerin'ny tsy tapaka.Ity famolavolana mihidy mihidy ity dia mamela ny mpifaninana amin'ny alàlan'ny andrana iray miavaka, miaraka amin'ny fanjakana tsirairay mifanaraka amin'ny iray amin'ireo flip-flops izay mavitrika.Ny fanitsiana 8-bit dia afaka miatrika fanjakana valo miavaka valo, izay mampitombo ny fahasarotan'ny mpifaninana raha oharina amin'ny fanitsiana kely kokoa.

Ny fandidiana ny mpifaninana 8-bit dia manomboka amin'ny alàlan'ny fametrahana ny flip-flop voalohany amin'ny fanjakana mavitrika mandritra ny fanjakana mavitrika raha tsy mihetsika ny flip-flops sisa tavela.Ny mari-pamantaran'ny famantaranandro dia ampiharina amin'ny fomba mitovy amin'ny flip-flops rehetra, miantoka fa ny fifindran'ny fanjakana dia mitranga amin'ny fotoana mitovy amin'ny faritra rehetra.Raha ny famantaranandro famantaranandro, ny fanjakana mavitrika dia miovaova avy amin'ny flip-flop mankany amin'ny manaraka amin'ny tsingerin-taona iray mialoha.Mitohy io fifandimbiasana io mandra-pahatongan'ny flip-flop farany dia mandalo ny vokatr'ilay voalohany, namita ny tadivavarana.

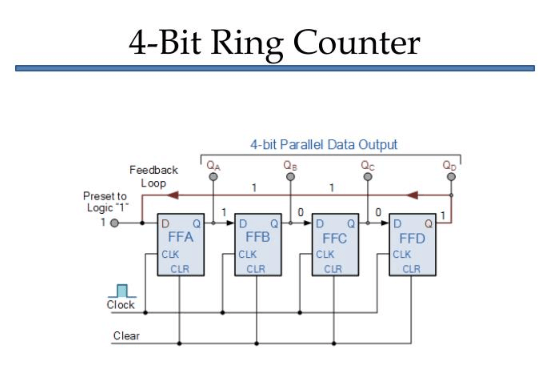

Sary 3: 4-bit peratra peratra 4

Miasa amina peratra 4-bit

Mba hampandehanana ireo mpifaninana 4-bit 4-bit, dia matetika no voamarina miaraka amin'ny fanjakana manomboka amin'ny '0001'.Amin'ity fanamboarana ity, ny flip-flop voalohany (ff0) dia napetraka amin'ny famoahana ny '1', fa ny telo flop-flops telo (FF1, FF2, ary FF3) dia nesorina tamin'ny '0'.Ity fanitsiana voalohany ity dia manome antoka fa ny flip-flop iray ihany no mitazona ny '1' '1', izay hivezivezy amin'ny alàlan'ny sisa amin'ny flip-flops miaraka amin'ny tsingerin'ny famantaranandro tsirairay.

Raha ny famantaranandro, ny fiovan'ny '1' fiovan'ny FF0 mankany FF0 ka hatramin'ny FF1, avy eo mankany FF2, FF3, ary miverina amin'ny ff0, ka hatramin'ny ff0, namorona fehikibo miverimberina.Ity fandrosoana ity dia mitohy amin'ny flip-flop tsirairay mifandimby mitazona ny '1' '1', fa ny sasany kosa mijanona '0'.Ity fomba fiovan'ny fanjakana ity dia ny fandidiana fototra amin'ny mpifanandrina peratra, miantoka ny filaharana azo tanterahina amin'ny fihodinana amin'ny alàlan'ny flip-flops efatra.

Raha mahatakatra bebe kokoa ny fihetsiky ny counter counter, simulasi dia mampiasa fitaovana toy ny HDL Verilog amin'ny sehatra izay mety hanampy anao Xilinx.Ireo simulasi ireo dia mamorona sary maneho ny fizotry ny fanjakan'i Counter, ahafahanao mahita ny fomba '1' mihetsika avy amin'ny flip-flop ho amin'ny manaraka isaky ny famantaranandro.Ohatra, mandritra ny tsingerin'ny famantaranandro iray, ny '1' fiovan'ny FF0 ka hatramin'ny FF0 ka hatramin'ny FF1, ary amin'ny fihodinana manaraka dia mihetsika amin'ny FF2, mitohy mandra-piverina amin'ny FF3 aorian'ny fotoana.Ireo fitaovana hita maso ireo dia tsy mahasoa fotsiny ny fanaraha-maso ireo fiovan'ny fotoana nefa ny hanamafisana ny fahamarinan'ny fotoana sy ny fandefasana azy amin'ny famolavolana.Manolotra fomba fijery mazava momba ny fomba fiasa manohitra ny peratra izy ireo, izay mety amin'ny fanamarinana fa ny fitaovana dia manao tsara amin'ny fampiharana tena izy.

Mamaritra ny latabatra fahamarinana amin'ny kaonty peratra

Ny latabatra iray marina dia fitaovana lehibe ampiasaina amin'ny sarintany ny sarintany ny fidirana sy ny fivoaran'ny mpifaninana amin'ny peratra iray, manome fomba fijery mazava momba ny fomba fiasan'ny mpifaninana amin'ny fizarazarana digital.Ho an'ny mpifaninana feno 4-bit, ny latabatra dia mampiseho ny fomba '1' ny fanjakana '1' dia nifindra tamin'ny alàlan'ny famoahana Flip-Flop (Q0, Q1, Q2, Q3) amin'ny tsingerin-taona miverimberina.Ny fidirana, toy ny fampidirana tafahoatra (ORI) sy ny famantaranandro (CLK), dia voatanisa ihany koa hanehoana ny fiantraikan'izy ireo amin'ny tetezamita.Ity latabatra ity dia misintona ny fitondran-tena cyclic, izay misy ny fivoaran'ny '1' avy amin'ny flip-flip mankany amin'ny manaraka ary miverina miverina amin'ny fotoana manomboka.

In each clock cycle, the '1' shifts from one output to the next, moving from Q0 to Q1, Q1 to Q2, Q2 to Q3, and finally back to Q0.Ity hetsika mihetsika ity no fototry ny fomba fiasan'ny mpanohitra peratra, ary manohana mivantana ny filàn'ny rafitra izay miantehitra amin'ny filaharana miverimberina.Fitaovana toy ny famantaranandro nomerika, ny sensor sensor ary ny toerana misy ny toerana rehetra dia mahazo tombony amin'ny fandidiana cyclical io, izay ampiasaina ny fahitsiana sy ny fotoana.

Peratra counter counter in verilog hdl

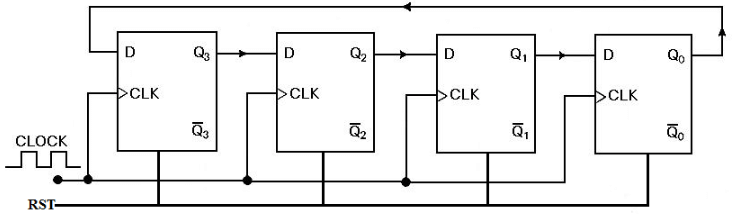

Sary 4: programa HDL Verilog ho an'ny counter counter

Ity programa HDL verilog manaraka ity dia natao mba hamaritana ny fihetsiky ny mpifaninana peratra iray amin'ny alàlan'ny fomba modular.Ny module tsirairay ao amin'ny code dia mifanandrify amin'ny flip-flop ao anaty counter counter, miaraka amin'ny famoahana avy amin'ny module iray izay mamono mivantana ao amin'ny fidirana amin'ny manaraka.Ity fifandraisana fifandraisana ity dia fehezin'ny fiakaran'ny fiakaran'ny famantaranandro famantaranandro, izay mampifanaraka ny fifandimbiasan'ny fanjakana manerana ny flip-flops rehetra, ny fiantohana ny rafitra dia miasa amin'ny fomba mandrindra.

Karazana karazana peratra isan-karazany

Ny mpifaninana peratra dia tonga amin'ny karazany roa, samy manana ny toetra mampiavaka azy manokana: ny mpifaninana mivantana sy ny peratra matevina.Samy manompo tanjona samihafa ny roa miankina amin'ny filan'ny rafitry ny nomerika.

Sary 5: Counter peratra mahitsy (counter tokana)

Ny mpifaninana peratra mahitsy, matetika dia antsoina hoe "iray-mafana", dia miasa amin'ny alàlan'ny fandalinana tokana '1' amin'ny alàlan'ny andian-tsolika ao anaty loaka iray.Miaraka amin'ny famantaranandro tsirairay, ny '1' dia mihetsika mankany amin'ny flip-flop manaraka raha mbola mijanona eo amin'ny '0' ny flip flops hafa rehetra.Ity endrika tsotra sy ny cyclic ity dia mety amin'ny fangatahana izay mitaky fanjakana mavitrika tokana isaky ny mandeha, toy ny mpamokatra sequence fototra na fisoratana anarana.Ny toetra mivantana amin'ny sela mahitsy dia miantoka ny fampiasana sy ny fahatokisana amin'ny rafitra izay ilaina ny modely miverimberina tsotra.

Sary 6: Mpanohitra ny peratra twisted (Johnson Counter)

Ny mpanohitra kambana twisted, izay fantatra amin'ny anarana hoe Johnson Counter, dia manampy fanovana lehibe amin'ny famolavolana fototra.Amin'ity dikan-teny ity, ny famoahana ny flip-flop farany dia miolakolaka alohan'ny hamerenany azy ao anaty fampidirana ny flip-flop voalohany.Ity fanitsiana ity dia miteraka andiany izay misy andian-dahatsoratra misy andian-dahatsoratra misy andian-dahatsoratra, mandaitra tsara ny isan'ny fanjakana miavaka raha oharina amin'ny counter peratra mahitsy.Vokatr'izany dia afaka miatrika asa sarotra kokoa ny mpifaninana Johnson, ka mahatonga azy ho safidy tsara kokoa ho an'ny fampiharana izay mitaky fanjakana marobe kokoa, toy ny fanodinana toerana misy ny digital.

Mampitaha ny peratra peratra miaraka amin'ny mpifanolo-bodirindrina amin'i Johnson

Ny fahasamihafana lehibe eo amin'ny counter sy ny counter Johnson dia mitanisa ny fomba itondrany ny valin-kafatra, izay misy fiantraikany amin'ny isan'ireo fanjakana sy ny fihetsika ankapobeny amin'ny counter tsirairay.

Counter Counter: Ao amin'ny counter peratra iray, ny famoahana avy amin'ny flip-flop farany dia mamelona mivantana ny fidirana amin'ny flip-flop voalohany tsy misy fiovana.Noho io tadivavarana mivantana io dia mitovy amin'ny isan'ny flip-flop ao amin'ny counter ny totalin'ny fanjakana.Ohatra, raha misy flip-flops efatra, dia hihodina ny tanàna efatra.Ny flip-flop tsirairay dia mihazona avo ('1') ho an'ny tsingerin'ny famantaranandro iray ary mijanona ambany ('0') mandritra ny fotoana sisa, mamorona andian-teny tsotra sy miverimberina.

Johnson Counter: Ny mpifaninana Johnson, amin'ny lafiny iray, dia mampiditra valiny miovaova avy amin'ny famoahana ny flip-flop farany miverina amin'ny fidirana voalohany.Ity fanitsiana ity dia mamela ny mpifaninana hiteraka fanjakana bebe kokoa noho ny peratra-reand-indroa ny isa.Ny flip-flop dia mandalo dingana roa: Voalohany, mitazona avo ('1') ary avy eo dia ambany ('0'), alohan'ny hifamadika amin'ny toe-javatra mifanohitra.Midika izany fa ny mpifaninana iray-flip-flip-flip-flip-flip flop dia hihodina amin'ny alàlan'ny fanjakana valo.Ankoatr'izay, io famolavolana io dia mampihena ny fatrany mivoaka, miaraka amin'ny fatrany mivoaka ny antsasaky ny fidiran'ny famantaranandro.

Manombatombana ny pros sy ny cons off count

Ny mpanisa peratra dia manana tombontsoa sy ny fisintonana izay misy fiantraikany amin'ny zavatra mety amin'ny famolavolana dizitaly.

matihanina

Famolavolana tsotra: Ny iray amin'ireo tanjaka lehibe amin'ny mpifaninana peratra dia ny fananganana mivantana.Tsy toy ny mpanisa hafa, tsy mitaky singa fanampiny toy ny decoders.Ity fahatsorana tsotra ity dia manamora ny vidiny mora kokoa amin'ny fampiharana, indrindra amin'ny rafitra izay mila encoding fototra na decoding tsy misy fitaovana sarotra.

Vitsy kokoa ny singa: Ny firafitry ny valin-kafatra misy ny fanamarihana peratra dia ahafahany miasa miaraka amin'ny singa vitsy kokoa raha oharina amin'ny karazana mpifaninana hafa.Io fampihenana ny ampahany io dia tsy ny vidiny fotsiny fa ny fahatokisana ihany koa, satria ny singa vitsy kokoa dia midika fa tsy fahampian'ny tsy fahombiazan'ny hardware.

maharatsy ny mifampiresaka

Firenena voafetra: Ny fetran'ny famerana lehibe amin'ny Counter Counter dia ny isan'ny fanjakana dia mifatotra mivantana amin'ny isan'ny flip-flops.Raha mila fanjakana bebe kokoa ianao dia mila manampy flip-flops bebe kokoa, izay mety tsy azo ampiharina amin'ny fampiharana izay mitaky fanjakana maro kokoa.

Tsy fahaiza-manao tena manombatombana: Ny mpanisa peratra matetika dia tsy afaka manomboka amin'ny toe-javatra tsy misy dikany.Mila fepetra manokana izy ireo hanombohana miasa, izay mety ho fatiantoka amin'ny rafitra izay tadiavin'ny haingam-pandeha sy ny fanombohana haingana.Midika izany fa ny dingana na ny singa fanampiny dia azo takiana mba hiantohana ny counter manomboka amin'ny fomba marina.

Fampiharana isan-karazany amin'ny mpanisa peratra amin'ny elektronika maoderina

Ny ringters peratra dia mitana anjara toerana lehibe amin'ny rafitra nomerika isan-karazany, misaotra ny fandidiana cyclic tsotra nefa mahomby.Ny fahafahan'izy ireo mamindra ny fanjakana voafetra ao amin'ny filaharana voafehy dia mahatonga azy ireo tena mahasoa amin'ny fampiharana isan-karazany.

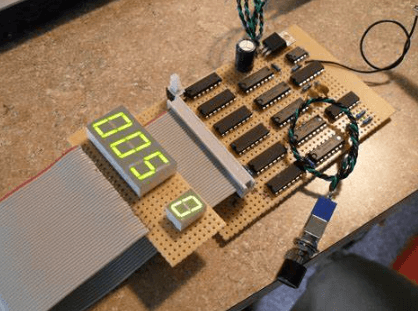

Sary 7: Freeding Counting sy Digital Clocks

Matetika ny mpanisa peratra dia matetika ampiasaina amin'ny kaonty matetika sy famantaranandro nomerika satria afaka mivezivezy amin'ny alàlan'ny fanjakana iray misy fepetra sy azo itokisana izy ireo.Izany dia mahatonga azy ireo ho tsara indrindra amin'ny asa izay mitaky fotoana ara-potoana na fatra ara-potoana, miantoka ny fiasa maharitra sy azo antoka.

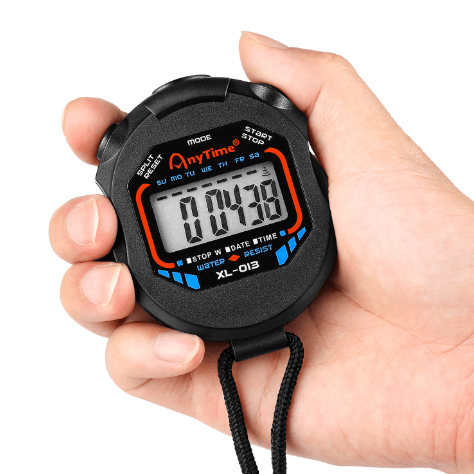

Sary 8: Timers

Amin'ny fangatahana fotoana, ny mpanisa peratra dia ampiasaina amin'ny fandrefesana elanelam-potoana ary miteraka hetsika manokana.Amin'ny alàlan'ny fandrosoana amin'ny alàlan'ny fandehan-kevitr'izy ireo miaraka amin'ny mari-pamantaran'ny famantaranandro, dia manome lalana mahitsy izy ireo hitantana ny fotoana, ny fiantohana ny hetsika dia mitranga amin'ny fotoana mety amin'ny fotoana mety.

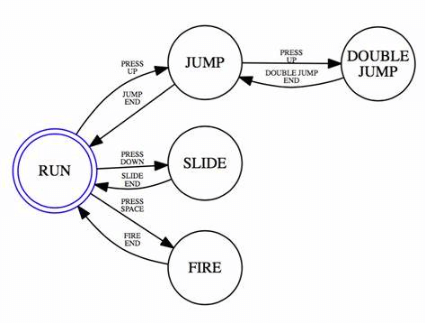

Sary 9: Masinina fanjakana voafetra (FSM)

Ny kaonty peratra dia matetika mifangaro amin'ny milina ara-panjakana voafetra, indrindra amin'ny tontolo toy ny Asic (Circuit manokana misy ny fangatahana) sy FPGA (GRATY CORDMABLE CORMARDMABLE)Ny tetik'izy ireo azo vinavina dia mahatonga azy ireo ho tsara indrindra amin'ny fifehezana ny fizotry ny fandidiana amin'ireo rafitra ireo, ny fiantohana ny fiovan'ny fanjakana tsirairay dia voatana tsara sy tsara.

Sary 10: Famantarana fotoana

Sarobidy ihany koa ny mpanisa peratra mba hamoronana famantarana famantarana fotoana, izay ilaina amin'ny fandrindrana ny fandidiana ny faribolana sarotra kokoa.Amin'ny alàlan'ny famokarana ireo famantarana ireo amin'ny fomba mahazatra sy ny cyclic, dia manampy amin'ny fiantohana ny faritra samihafa amin'ny faritra samihafa.

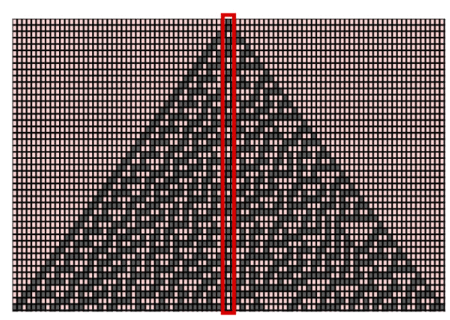

Sary 11: Generation Pseudo-Random laharana

Amin'ny rafitra kanon-kira, ny mpanisa peratra dia ampiasaina amin'ny famolavolana isa pseudo-kispo, izay mampidi-doza ho an'ny algorithms encryption.Ny fahaizan'ireo mpifanolo-bodirindrina amin'ny alàlan'ny fanjakana dia miharihary fa mbola mitazona kisendrasendra amin'ny famoahana azy ireo no mahatonga azy ireo hahasoa an'io fampiharana saro-pady io.

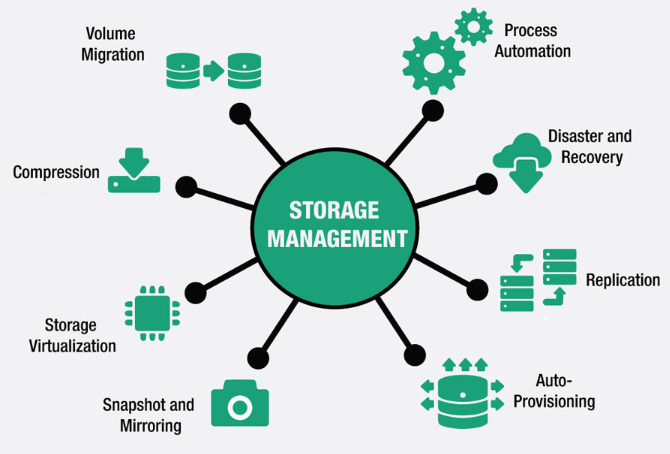

Sary 12: Fitantanana fitahirizana boribory

Ao amin'ny rafitra fitadidiana, ny mpanamory peratra dia manampy amin'ny fitantanana filaharana boribory, ny fiantohana fa voatahiry sy halaina ny angon-drakitra.Ny toetran'izy ireo amin'ny cyclic dia ahafahan'izy ireo mikarakara ny bisikileta miverimberina amin'ny fomba voafehy, ka mahatonga azy ireo ho tsara ny fitantanana ireo mpandeha sy ny rafitra fitahirizana hafa izay miankina amin'ny fikorianan-drakitra mitohy.

Famaranana

Ny ringters peratra dia maneho singa iray farany kanefa amin'ny famolavolana fizarazarana nomerika, mampiavaka ny fananganana tsotra sy mahomby manerana ny fampiharana marobe.Na dia eo aza ny fetrany, toy ny isan'ny fanjakana sy ny tsy fahampian'ny fahaiza-manao tena, ny fahatsorana sy ny fahatokisan'ireo mpanisa peratra dia mahatonga azy ireo amin'ny famolavolana rafitra nomerika maoderina.

Fanontaniana matetika matetika [FAQ]

1. Inona avy ireo fampiharana ny counter johnson?

I Johnson dia fantatra, izay fantatra ihany koa amin'ny maha-mpanisa peratra twisted, dia ampiasain'ny elektronika nomerika ho an'ny famoronana timers ary mamokatra onjam-peo simetrika.Ireo mpifaninana ireo dia mahita fangatahana azo ampiharina ao amin'ny famantaranandro nomerika mandritra ny fotoana fohy, amin'ny rafitra fanaraha-maso amin'ny maha fizan-kevitra-nNy mpandraharaha matetika dia miantehitra amin'ny taranja Johnson ho an'ny fahatsorany sy ny fahatokisan'izy ireo amin'ny famokarana fanjakana be dia be miaraka amin'ny flip-flops kely kokoa noho ny fiheverana hafa.

2. Inona ny fanasokajiana ny mpifaninana peratra?

Ny mpanisa peratra dia voasokajy mifototra amin'ny fampiasan-dry zareo

Synchronous peratra peratra: Ny flip-flops rehetra dia entin'ny mari-pamam-peo mahazatra, ny fandefasana dia mitranga miaraka amin'ny flip-flops rehetra.

AsynchRonous (na ripple) peratra misy: Ny famoahana flip-flop dia lasa fampidirana famantaranandro ho an'ny manaraka, ka mitarika ny fifindran-kevitra mipetaka amin'ny alàlan'ny counter.

3. Ahoana ny fampiasana counter peratra?

Mba hampiasa vohatra amin'ny fomba mahomby:

Initialization: Atombohy amin'ny alàlan'ny fametrahana ny flip-flops rehetra 0 afa-tsy amin'ny iray, izay tokony hapetraka amin'ny 1. Ity fanamboarana ity dia miteraka 1 1 'iray izay mivezivezy ny peratra.

Fampidirana famantaranandro: Ampiharo ny famantaranandro.Miaraka amin'ny pulse tsirairay, ny '1' dia miova avy amin'ny flip-flop amin'ny manaraka amin'ny filaharana.

Fanaraha-maso momba ny fanaraha-maso: Ny famoahana Flip-flop dia azo arahana hanara-maso ny toeran'ny '1' ao amin'ny faritra, ilaina amin'ny famaranana sy ny fifehezana ny filaharana

4. Moa ve ny peratra manohitra Asynchronous na synchronous?

Ny mpanamory peratra dia mety ho snanchronous na Asynchronous, miankina amin'ny famolavolana azy ireo:

Synchronous peratra peratra: Ny fanjakana rehetra dia miova amin'ny alàlan'ny famantaranandro.

Asynchronous peratra counter: Ny fiovan'ny flip-flops dia nanova ny toe-piainana manaraka ny fampahavitrihana ny flip-flop teo aloha, ka nahatonga ny vokatra ripple.

5. Inona no mahasamihafa ny mpifaninana sy ny mpifanandrina amin'i Jones?

Ny fahasamihafana lehibe eo amin'ny counter counter sy ny Johnson Counter dia:

Fampiasana fahatsiarovana: Ny mpanohitra ny peratra dia afaka misolo tena an'i N States, fa ny mpifaninana Johnson dia afaka misolo tena ny fanjakana 2n, ny fanaovana an'i Johnson dia mahomby kokoa noho ny fanehoana ny fanjakana isaky ny flip-flop.

Circuit be pitsiny: Ny mpanisa Johnson dia be pitsiny kokoa satria mitaky firaketana sy fanamboarana fanampiny raha oharina amin'ny mpanisa peratra.

Onjam-pandeha: Johnson Counters dia mamorona setroka be pitsiny kokoa, izay mety ho tombony amin'ny fangatahana mitaky fomba fanao amin'ny antsipirihany, toy ny taranja Waveform Generations amin'ny rafi-pifandraisana.
