amin'ny 2024/06/27 21,830

Package Inline (DIP): Famintinana iray

Ao amin'ny tontolon'ny elektronika, ny fomba fonon-dry zareo ary hampifandray ny sôkôla kely kely, antsoina hoe cirguits mitambatra (ics), dia tena zava-dehibe.Karazana fonosana iray izay efa nampiasaina nandritra ny fotoana ela dia ny fonosana inline roa, na dip fohy fohy.Ity karazana fonosana ity dia misy tsipika vy roa izay mahatonga azy hampifandray ny sombin-tsofina amin'ny faritra hafa.Ny fonosana dip dia mora ampiasaina sy azo itokisana, izay no antony nahatonga azy ireo nalaza nandritra ny taona maro.Ao amin'ity lahatsoratra ity, hojerentsika ny inona ny fonosana dip, ireo karazana dips samy hafa, ny tantaran'izy ireo, ny tantaran'izy ireo, ny fomba nanaovany azy, ary ny fomba ampitovin'izy ireo amin'ny karazana fonosana vaovao toa an'i Soic.Na injeniera elektronika za-draharaha ianao na mahaliana fotsiny momba ny fomba fiasan'ny elektronika, ny fahafantarana ny fonosana DIP dia tena manampy.

katalaogy

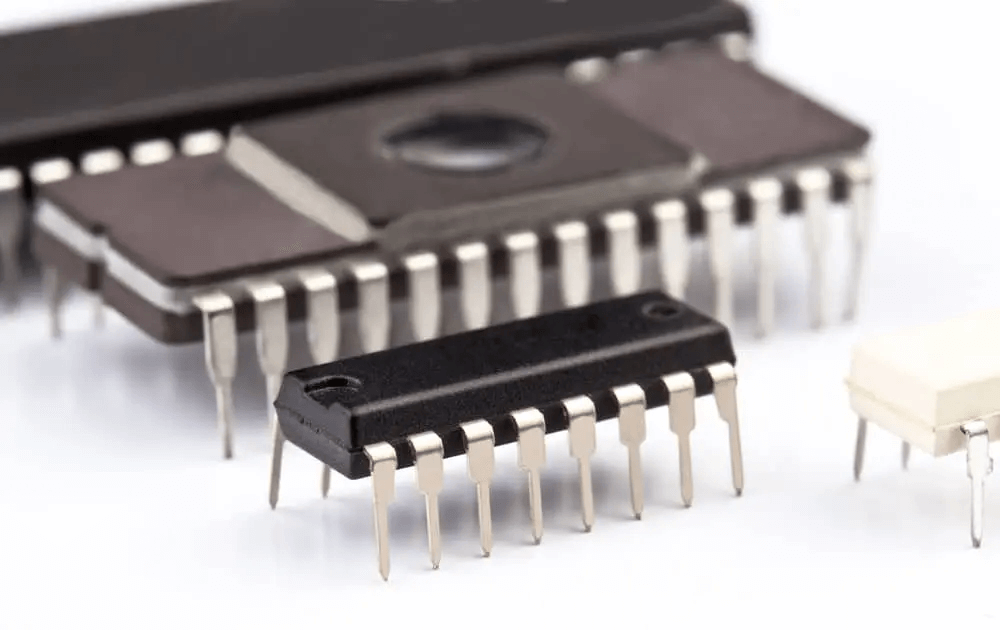

Sary 1: Package Inline (DIP)

Inona ny fonosana inline Dual?

Ny fonosana inline roa (DIP) dia karazana fonosana mitambatra (ic) izay misy fonosana metaly roa amin'ny sisin'ny metaly roa.Ireo pins ireo dia mampifandray ny IC amin'ny birao iray, na amin'ny alàlan'ny fehiloha mivantana amin'ny birao vita pirinty (PCB) na amin'ny fampidirana ao anaty sôkôlà ho fanesorana.Ny fonosana dip dia ampiasaina be dia be ho an'ny singa elektronika isan-karazany, ao ny ICS, switch, led, fampisehoana segment, fampisehoana sela, fampisehoana an-tsary, fampisehoana an-tsary, ary miseho.Ny famolavolana azy ireo dia mahatonga ny fivoriambe ary miantoka fifandraisana azo itokisana.Ny firafitra dia misy tranga iray scipululululululululululululular miaraka amin'ny andalana roa misy tsipika mipetaka kely, izay manatsotra ny famolavolana PCB sy ny fandaharana.Ity fanamboarana ity dia ahafahana mifandray azo antoka rehefa mipetaka amin'ny PCB.

Ny fonosana DIP dia manome tombony azo avy amin'ny fomba amam-barotra sy fivoriambe, mety ho an'ny roa tonta sy ny fizotran-javatra automatique.Manome fanalefahana hafanana tsara izy io, izay zava-dehibe amin'ny fitazonana ny fampisehoana sy ny fiainam-piainan'ny singa elektronika.Ny fandaharana an-tsoratra roa sosona dia ahafahana misolo ny singa mora amin'ny singa tsy manimba ny circuitry manodidina, ny fanaovana fonosana dip-dobo ho an'ny prototyping sy matetika.Na dia nosoloina amin'ny teknolojia ambony indrindra (SMT) amin'ny elektronika maoderina, dia mijanona ho sarobidy ny fahatakandram-bokatra, ary ny fivorian'ny fikarakarana sy ny fivoriambe mivantana.Ny fandaharana PIN PIN tsy miova sy ny famolavolana mafy ny fonosana DIP dia manohy manohana ny fampiasana azy ireo amin'ny fampiharana elektronika isan-karazany.

Karazana fonosana roa sosona

Ny teknolojia inline roa (DIP) dia misy karazana maro, samy manana endri-javatra manokana sy fampiasana manokana.Ireo karazana ireo dia natao hahatratrarana ny filana samihafa ary hiasa tsara amin'ny toe-javatra samihafa.

Seramic Dip (CDIP)

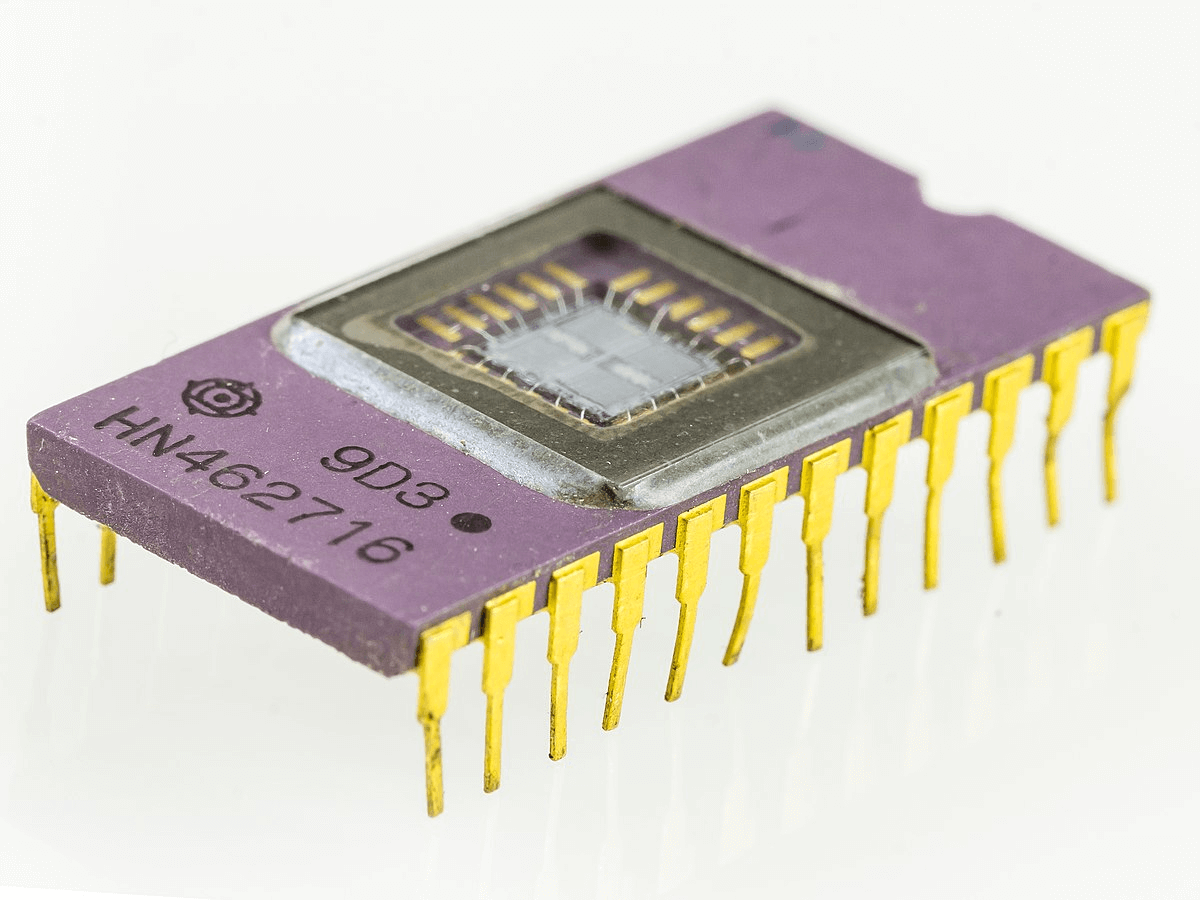

Sary 2: DIP Ceramic Ceramic

Ny dobo seramika dia fantatra noho ny fampisehoana herinaratra tsara sy ny fanoherana mafy ny hafanana, ny hamandoana ary ny fahatairana.Ny akora seramika dia mampihena ny fitsabahana amin'ny famantarana elektrika, ny fanaovana CDIPS lehibe ho an'ny fampiasana avo avo.Ny hamafin'ny seramika koa dia mahatonga ireo fonosana ireo dia tena maharitra sy tsara ho an'ny tontolo henjana amin'ny hafanana sy ny hamandoana.

Plastic DIP (PDIP)

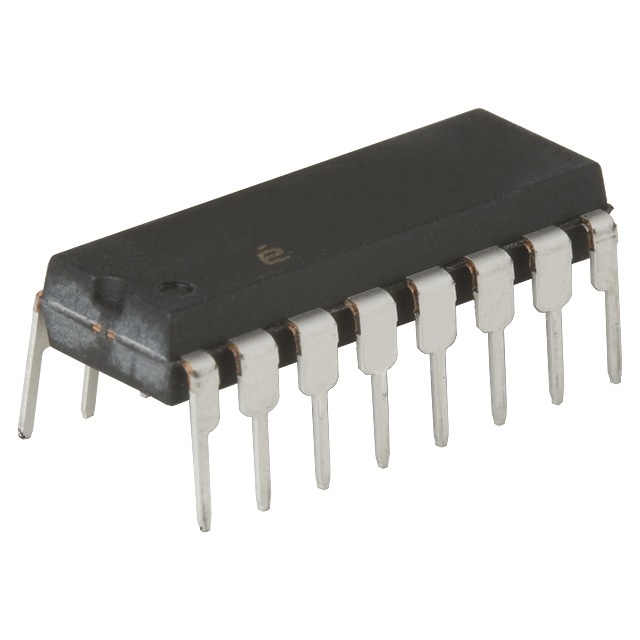

Sary 3: Dingana plastika

Ny plastika plastika dia misy tsipika roa mitovy amin'ny pinony izay manome fifandraisana maharitra amin'ny circuit ingenited (ic).Ny fitaovana plastika dia manome insulation tsara, miaro ny IC avy amin'ny lafin-javatra ivelany sy ny fisorohana ny shorts elektrika.Ny PDIPS dia ampiasain'ny elektronika mpanjifa satria mandaitra sy manome fiarovana tsara izy ireo.

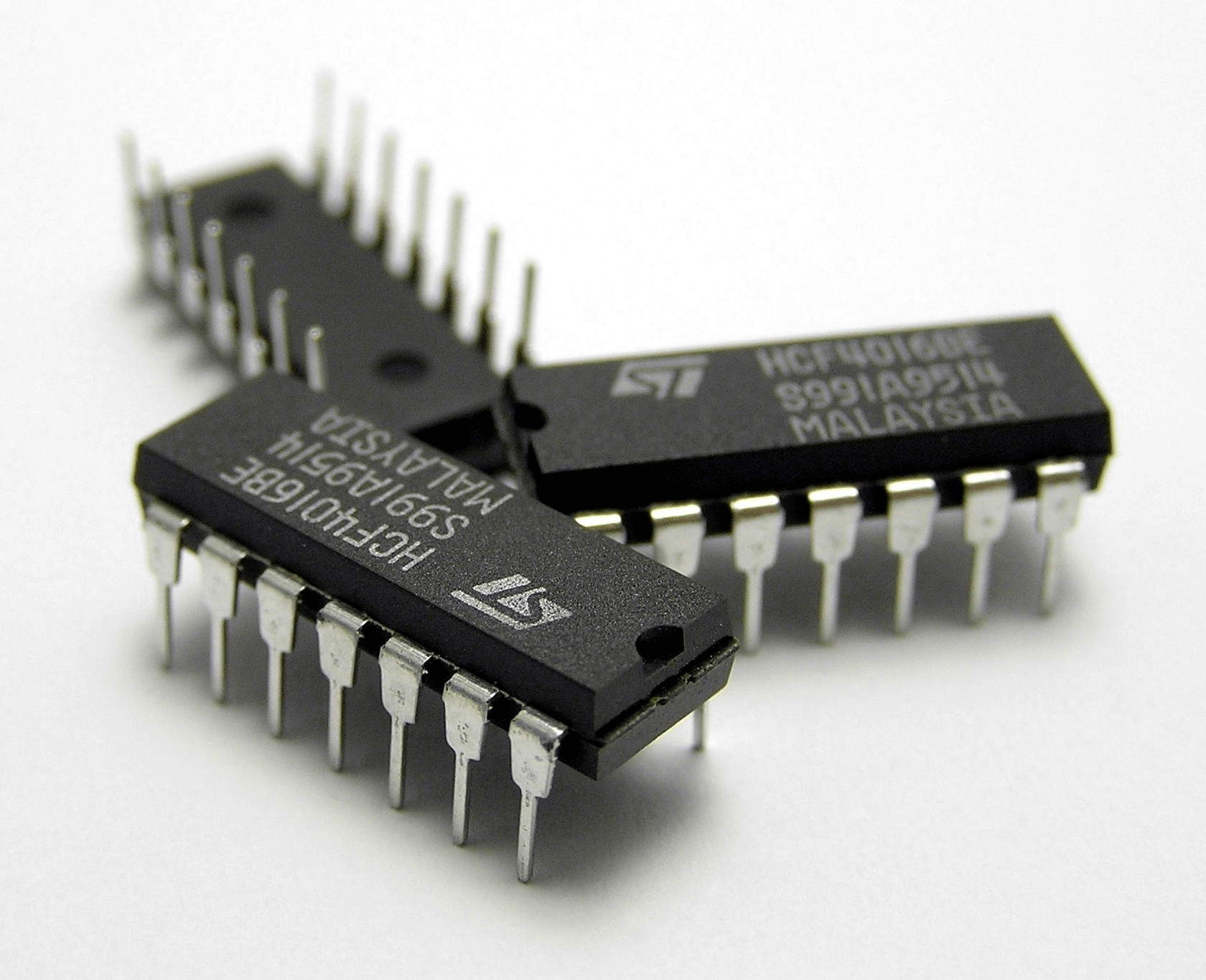

DIP plastika plastika (SPDIP)

Sary 4: Dingana plastika mihena

Ny takelaka plastika mihena dia natao mba hamonjy toerana amin'ny birao fizaran-tany amin'ny alàlan'ny fitetezana kely kokoa amin'ny 0,07 santimetatra (1.778mm).Ity pitch kely ity dia mamela ny fandaminana ny ampahany amin'ny faritra ao amin'ny solaitrabe, ny fanaovana SPDIPS dia tena ilaina amin'ny fitaovana elektronika kely izay voafetra ny habaka.Na eo aza ny habeny kely kokoa, ny SPDIPS dia mitazona ny tanjaky ny fifandraisana elektrika sy ny fiarovana ny plastika plastika.

Skinny Dip (SDIP)

Sary 5: Sitroka hoditra

Ny setroka hoditra dia marim-pototra ho an'ny sakany kely kokoa amin'ny 7.62mm sy ny halaviran'ny pin afovoany 2.54mm.Ity habe kely kokoa ity dia manampy amin'ny fampiharana mila fonosana tery mba hifanaraka amin'ny sehatra henjana amin'ny birao iray.Ny onjam-peo tsy miova tsy miova dia azo antoka fa afaka ampiasaina mora foana amin'ny teknika famakiam-bidy amin'ny alàlan'ny haingam-pandeha, mifanaraka amin'ny famolavolana efa misy raha tsy mila fanovana manokana.

Ny karazana fonosana DIP tsirairay dia natao hanatratrarana ny filàna manokana, tsy ho maharitra kokoa amin'ny tontolo henjana mba hamonjy toerana amin'ny fitaovana kely.Amin'ny fahafantarana ny endri-javatra tokana sy ny fampiasana ny karazana dip tsirairay, ny mpamorona dia afaka misafidy ny fonosana tsara indrindra amin'ny fizarazarana antonony, ny fiantohana azy ireo dia miasa tsara ary maharitra ela ao amin'ny rafitra elektronika.

Ny evolisiona amin'ny fonosana DIP

Ny fonosana inline (DIP) dia noforonin'ny bryant Buck Rogers ny Semiconductor Fairchild tamin'ny 1964. Nampiditra trano fisehon'ny tady misy tsipika roa izy, nanova ny fizarazarana (iCs) nifandray tamin'ny birao fizahan-tany.Ny tsimoka voalohany dia nanana pins 14, ny endrika iray mbola nampiasaina androany.

Ny endriky ny faritry ny dip dia ahafahan'ny singa bebe kokoa apetraka amin'ny tabilao iray, ka mahatonga azy io ho tsara indrindra amin'ny famolavolana fitaovana kely kokoa sy sarotra kokoa.Ny tsipika roa misy azy dia mampifanaraka ny PCB ho mora kokoa sy mora kokoa.

Ny fonosana DIP dia mety amin'ny fivoriambe automatique, izay mamela ny ICIC maro hasiana sy amidy amin'ny alàlan'ny fivarotam-bokatra.Io dia mihena ny fotoana sy ny asa.Niteraka fitiliana automatique koa izy io, niantoka ny fahatokisana avo sy ny fifehezana kalitao.

Ny famoronana ny famokarana an-tsokosoko sy ny fampandrosoana ny fitaovana elektronika mandroso, izay mitarika ny fanavaozana fonosana amin'ny ho avy ary mankany amin'ny miniaturization ny faribolana mitambatra.

Tamin'ny taona 1970 sy 1970, dia ny fonosana no fonosana lehibe ho an'ny microelectronics noho ny fahatsorany sy ny fametahana lavaka.Ny filàna singa kely sy mahomby kokoa ary avo kokoa ary avo kokoa dia nitarika ny fampandrosoana ny teknolojia ambony (SMT) tamin'ny taonjato faha-21.Ny fonosana SMT, toy ny PLCC sy ny SOIC, mipetaka mivantana mankany amin'ny PCB any PCB, mamela ny famolavolana maivana, tsy misy hazavana tsy misy lavaka mikotrika.

Ny SMT dia nanome fampisehoana tsara kokoa noho ny halavan'ny fitarihana fohy kokoa fa niteraka fanamby ho an'ny fitantanana ny boky sy ny famaranana.Ny fampifangaroana dia noforonina mba hampiasana singa SMT ao anaty fanamboarana dip, mitambatra ny fampifangaroana amin'ny fampiasana.

Ny singa an-tsokosoko dia malaza amin'ny ampahany amin'ny fizarana programme noho ny fandaharana mora amin'ny alàlan'ny fitaovana ivelany.Na izany aza, ny fandaharana an-tserasera (ISP) dia nampihena ny filàna fandaharam-potoanan'ny DIP mora.Nifindra ny indostria mba ho smt, izay manohana ny ISP ary manome tombony maro.

Tamin'ny taona 1990, nanomboka nanolo ny rano ny SMT, indrindra ho an'ny singa misy pins 20 mahery.Ny singa SMT dia kely kokoa, maivana ary tsara kokoa ho an'ny famolavolana avo lenta, izay manome fivoriambe automatique mahomby.Io fironana io dia nitohy tamin'ny taonjato faha-21, niaraka tamin'ny singa vaovao natao ho an'ny SMT.

Ny fonosana DIP dia tsy dia mahazatra loatra noho ny habeny be dia be sy ny dian-tongotra lehibe kokoa.Tsy dia manintona loatra ny fampiharana maoderina sy misy habaka ary manana fahalemena mekanika sy mafana.Na izany aza, mbola ampiasaina amin'ny tanjona prototy sy fanabeazana izy ireo noho ny fahamendrehany amin'ny fikarakarana sy ny fampiasana ao anaty mofo.Ny fiovan'ny SMT dia maneho taratry ny fihetsiky ny indostria mankany amin'ireo endrika mandroso sy mahomby ary mahomby.

Force

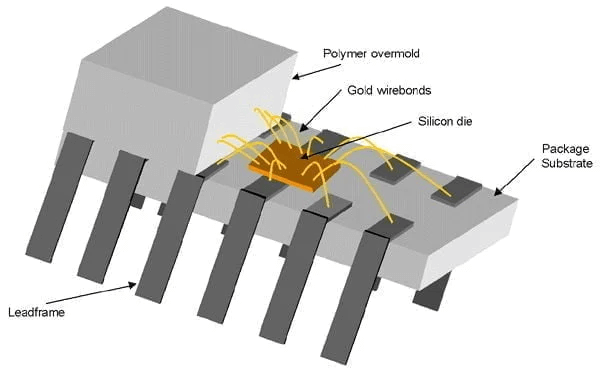

Sary 6: Fotoam-pivarotana (DUAL INline Package)

Ny fonosana DIP (Dual Inline Package) dia manana ampahany lehibe:

Leadframe

Ny reproframe dia marika vy manify izay mihazona ny silicon maty ary mampifandray azy amin'ny tontolo ivelany.Matetika vita amin'ny varahina na varahina varahina, ny mpitari-baomba dia alaina satria manao herinaratra ary matanjaka.Manana vy vy maro izay hampifandray amin'ny Birao fizahan-tany.Ireo Pins ireo dia azo antoka fa ny famantarana elektrika dia afaka mihetsika mora foana eo anelanelan'ny silika maty sy ny faribolana ivelany.

Fonosana fonosana

Ny substrate fonosana dia sombin-javatra manify manify fitaovana manohana sy mampisaraka ny mpitari-tolona sy ny silika maty.Vita amin'ny fitaovana toy ny epoxy resin na plastika, voafidy ny substrate ho an'ny fananan-karena sy ny faharetany.Izy io dia azo antoka fa maharitra sy misaraka ny fifandraisana elektrika, manakana ny faribolana fohy ary olana amin'ny herinaratra hafa.

Silicon maty

Ny ampahany lehibe indrindra amin'ny fonosana DIP dia ny silika maty, izay ahitana ny faribolana elektronika izay mahatonga ny IC.Io maty io dia sombin-tsolika kely, namboarina tamim-pitandremana ary raisina am-pitandremana ireo singa isan-karazany mba hamoronana ireo mpangalatra, diodes, mpikomy ary faritra hafa ampiasaina amin'ny asan'ny IC.Ny silicon maty dia matetika mifamatotra amin'ny làlana mitarika amin'ny fampiasana adhesive, manome fitoniana sy ny hafanana hafanana tsara.

Wirebonds volamena

Mba hampifandraisana ny silicon ho faty amin'ny tery Leadframe, ny tariby volamena dia ampiasaina.Ireo tariby volamena manify ireo dia miraikitra amin'ny teboka mifandray amin'ny silika maty sy ny teboka mifanandrify amin'ny làlana Leadframe.Ny volamena dia ampiasaina satria manao herinaratra tsara ary tsy mikororoka, miantoka ny fifandraisana elektrika azo itokisana mandritra ny fiainan'ny fitaovana.Ny fizotran'ny wirebonding dia tena zava-dehibe, satria mamolavola ny lalana mandalo ireo famantarana elektrika mandeha eo anelanelan'ny silicon maty sy ny tontolo ivelany.

Polymer overmold

Ny polymer overmold dia coative miaro izay mandrakotra ny làlana, ny fonosana fonosana, ny substrate, silicon maty, ary efitrano volamena.Ity tafahoatra ity dia mazàna amin'ny onjam-peo na plastika iray, voafidy ho an'ireo toetra miaro azy.Ny overmold dia manome fiarovana mekanika, miaro ny singa anatiny amin'ny fahasimbana ara-batana sy ny antony tontolo iainana toa ny hamandoana sy ny vovoka.Manampy amin'ny fanazavan-tena ihany koa izy ireo izay mety hisy fiantraikany amin'ny zava-bitan'ny IC.

Pros sy ny Cons of Dual Inline Package

matihanina

Ny iray amin'ireo tombontsoa lehibe indrindra amin'ny fonosana inline Dual (DIP) dia ny fahatsorany sy ny vidiny ambany.Ny famolavolana fototra amin'ny fonosana DIP dia mahatonga azy ireo mora atao, izay manampy amin'ny fihenan'ny famokarana.Ity fahatsorana ity dia miitatra amin'ny fizotry ny fivoriambe ihany, satria ny singa dip dia miasa tsara amin'ny teknika famakiam-bolo.Ity dingana ity dia misy ny fametrahana singa amin'ny lavaka amin'ny tabilao vita pirinty vita pirinty (PCB) ary amidy eo amin'ny toerany.Ity fomba ity dia miasa tsara ho an'ny andian-trano manual sy automatique, manamboatra tsara ny famokarana lehibe.

Ny endri-javatra iray hafa mahasoa amin'ny fonosana DIP dia ny fitantanana hafanana tsara.Ny famolavolana amin'ny alàlan'ny-Hole dia manome hafanana vokarin'ny singa hampiely kokoa ny PCB, izay manampy amin'ny fitazonana ny fizaran-tany sy maharitra ela.Ary koa, ny singa dip dia mora misolo nefa tsy manimba ny faritra akaiky.Io dia mora ampiasaina amin'ny prototyping sy fitsapana, izay mety mila simba matetika ny singa.

maharatsy ny mifampiresaka

Na eo aza ireo tombontsoa ireo dia misy ny sasany midina amin'ny fampiasana fonosana DIP.Ny iray amin'ireo lesoka lehibe dia ny habetsaky ny habaka entiny ao amin'ny Birao fizahan-tany.Raha ampitahaina amin'ny fonosana teknolojia-tendrombohitra (SMT), ny singa dip dia lehibe kokoa ary misy toerana bebe kokoa amin'ny PCB.Izany dia mahatonga azy ireo tsy dia mety amin'ny fampiharana izay voafetra ny habaka na ny singa maro be dia be ilaina amin'ny faritra kely.

Ny fonosana DIP dia tsy safidy tsara indrindra ho an'ny fampiharana avo lenta noho ny elanelam-paty voafetra.Ny elanelam-pirenena 0.1-santimetatra (2.54 mm) dia mametra ny isan'ny fifandraisana azo atao ao anaty faritra iray.Mety ho olana lehibe ho an'ny faribolana sarotra izay mitaky fifandraisana maro amin'ny toerana kely.

Pins of Dip

Sary 7: Pins an'ny fonosana 40-pin (Package in-line)

Ny ampahany dia manana habe mahazatra izay manaraka ny lalànan'ny Jedec.Ny habaka eo anelanelan'ny pins roa (antsoina hoe Pitch) dia 0.1 santimetatra (2.54 mm).Ny habaka eo anelanelan'ny andalana roa dia miankina amin'ny firy ny pins ao anaty fonosana.Ny fizarana andalana mahazatra dia 0.3 santimetatra (7.62 mm) na 0.6 santimetatra (15.24 mm).Ny isan'ireo pin-kitay ao anaty fonosana dip dia isa na dia hatramin'ny 8 ka hatramin'ny 64 aza.

Toetr'andro amin'ny alàlan'ny singa dip

Ny singa ao anaty doka roa (DIP) dia manana endri-jiro misy fiantraikany amin'ny fomba fiasan'izy ireo sy ny halavany haharitra.

• Fiainana elektrika: Ireo faritra ireo dia nosedraina ho an'ny tsingerin'ny 2000 eo amin'ny 24 Volts DC sy 25 milmamps.Ity fitsapana ity dia manome antoka fa matanjaka sy azo itokisana izy ireo rehefa mandeha ny fotoana.

• voamarina: Ho an'ny switch dia nampiasaina matetika, dia afaka mahazaka 100 milliamps misy volavolan-dalàna 50 volts dc.Ho an'ny switch dia nampiasa matetika kokoa, afaka mitantana 25 milliamps misy volavolan-dalàna 24 Volts DC.

• fanoherana fifandraisana: Rehefa vaovao, ny fanoherana ny fifandraisana dia tsy tokony ho mihoatra ny 50 milliohms.Aorian'ny fitsapana dia tsy tokony handeha mihoatra ny 100 tapitrisa izy.Izany dia mandrefy ny fomba fanoherana ny fanoherana.

• fanoherana ny insulation: Tokony ho 100 megohm farafaharatsiny ao amin'ny 500 Volts DC.Ity fanoherana avo ity dia manakana ny fikorianan-javatra tsy tiana amin'ny faritra samihafa.

• mahatalanjona ny volavolan-dalàna: Ireo singa ireo dia afaka mitantana hatramin'ny 500 Volts AC mandritra ny iray minitra.Midika izany fa afaka miaina ny fitomboan'ny tampotampoka amin'ny volavolan-dalàna izy ireo.

• Capacitance Inter-Electrode: Tsy tokony ho mihoatra ny 5 picoFarads izany.Ny fahafaha-tsotra ambany dia manampy amin'ny fampihenana ny fitsabahana sy ny fanamafisam-peo mazava tsara, indrindra amin'ny fampiasana avo lenta.

• Fifanarahana momba ny fizaran-tany: Ny singa dip ho avy amin'ny karazana karazany toy ny tsato-kazo, atsipy (atsipy (SPST) ary double-pole, indroa (DPDT).Manome safidy bebe kokoa amin'ny fifehezana ny faribolana amin'ny endrika samihafa.

DIP vs Soic

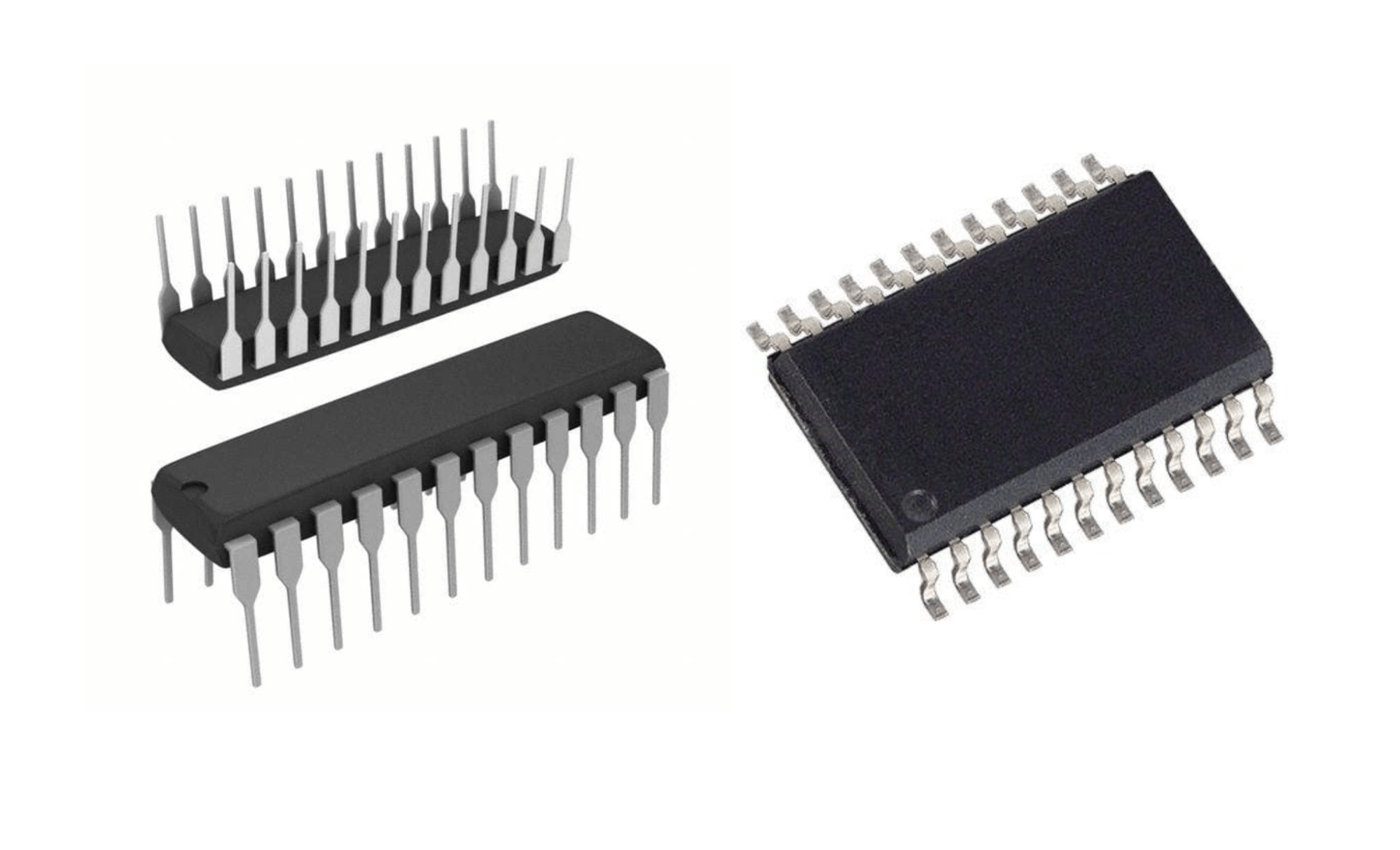

Sary 8: DIP (DIP (DUAL IN-LINE fonosana) sy ny soic (rohy kely misy ny fizaran-tany

Dual in-line (DIP) ary ny fivoarana kely fisoratana anarana (Soic) dia karazana fonosana roa mahazatra ho an'ny circuits mitambatra (iCs).Ny karazana tsirairay dia manana endri-javatra samihafa izay mety amin'ny fampiasana sasany, ary ny fahafantarana ireo fahasamihafana ireo dia manampy amin'ny fisafidianana ny fonosana mety amin'ny famolavolana elektronika.

DIP, na DUAL IN-LINE fonosana, dia manana tsipika roa vita amin'ny vy vita amin'ny vy vita amin'ny plastika na vatan-doha.Ireo pins ireo dia azo amidy mivantana amin'ny Birao vita pirinty (PCB) amin'ny alàlan'ny lavaka voahosotra na ampidirina anaty sokitra.Ny famolavolana DIP dia mety amin'ny fametahana lavaka, izay ahitana ny fametrahana singa dia mitarika amin'ny lavaka voatsoaka ao amin'ny PCB ary mamidy azy ireo amin'ny lafiny iray.Ity fomba ity dia manome fifandraisana matanjaka ary tsara ho an'ny fampiharana mila fifandraisana maharitra sy matanjaka.

Mifanohitra amin'izany, ny fizarazarana, na ny zoro kely, na ny rohy kely, dia natao ho an'ny teknolojia-tendrombohitra (SMT).Ny fonosana soic dia kely kokoa ary maivana kokoa noho ny dip, miaraka amin'ny lalana fohy kokoa izay mampifandray ny IC amin'ny PCB.Ireo dia mitarika, antsoina hoe Gull-Wing dia mitarika, miparitaka avy amin'ny sisin'ny fonosana ary miankohoka midina, mamela ny IC hipetraka eo amin'ny tany PCB.Ny fizotran'ny SMT dia ahitana singa mametraka ny singa amin'ny tany PCB ary mamono azy ireo mivantana amin'ny solaitrabe, manafoana ny filàna lavaka mandehandeha sy mampihena ny fahasarotany sy ny vidiny.

Ny tombony lehibe iray amin'ny fonosana Soic dia ny habeny tsy azo vitan'izy ireo.Ny fizahan-tany kely kokoa dia mamela ny singa betsaka amin'ny PCB, izay tena ilaina amin'ny fitaovana elektronika maoderina izay voafetra ny habaka.Ary koa, ny firotsahana fohy kokoa ao amin'ny fonosana soic dia manatsara ny fampisehoana herinaratra amin'ny alàlan'ny fampihenana ny tsy fanao sy ny fahaiza-manao tsy ilaina, izay mety hisy fiantraikany amin'ny kalitao sy ny hafainganam-pandeha.

DIP fonosana, na dia lehibe sy be loatra aza, dia manome tombony azo avy amin'ny toe-javatra sasany.Matetika izy ireo dia mora kokoa amin'ny fitantanana sy hiara-miasa mandritra ny fivoriambe, ka mahatonga azy ireo mety amin'ny tanjona prototy sy fanabeazana izay mety hilaina ny singa ary hesorina matetika.Ny fomba famakiam-baravarankely vita amin'ny lavaka izay ampiasaina amin'ny dips dia manome fitoniana ara-mekanika bebe kokoa, izay ilaina amin'ny fampiharana miharihary amin'ny fihenjanana ara-batana na fikorontanana.

Ny vidiny dia antony lehibe iray raha ampitahaina fonosana dip sy so.Ny fonosana ao anaty rano dia mazàna no mora vidy kokoa, ka mahatonga azy ireo ho safidy mahomby ho an'ny boribory tsotra sy ambany.Na izany aza, ny tombotsoan'ny vidiny dia mety hihena amin'ny famokarana avo lenta izay misy ny tombotsoan'ny fivoriambe SMT automatique sy ny fitakiana ny toerana misy ny SOIC PCAGE fonosana Soic Packages dia mety hiteraka vidiny ankapobeny.

Ity latabatra ity dia manasongadina ny tsy fitovian-kevitra lehibe eo amin'ny fonosana DIP sy SOIC:

endri-javatra	hatsoboky	Soic
Pin Manisa	Hatramin'ny 64 pins	Hatramin'ny 48 Pins
dity	0.1 santimetatra (2.54 mm)	0.5 mm ka hatramin'ny 1.27 mm
Size	Lehibe noho ny soic	Kely kokoa noho ny dip
Mandalo-hole	ENY	tsy misy
Eny ambony tendrombohitra	tsy misy	ENY
Taratasy mitarika	na dia	Na hafahafa aza
Toerana mitarika	Milahatra	Gull-elatra sy j-tart
Fampisehoana herinaratra	Tsara	Tsara kokoa noho ny dip
MIRARY	Ambany noho ny soic	Avo noho ny dip

Famaranana

Ny fonosana inline roa (DIP) dia ampahany lehibe amin'ny indostrian'ny elektronika nandritra ny fotoana ela, nanolotra fomba azo itokisana sy mahitsy hampifandraisana ny sôkôla amin'ny singa hafa.Na dia ny fomba fanonon-tena vaovao toy ny teknolojia eo an-tendrombohitra (SMT) dia ampiasaina matetika kokoa, ny dip dia mbola ilaina, indrindra amin'ny fitsapana sy fianarana momba ny elektronika.Amin'ny alàlan'ny fijerena ireo karazana dips, ny tantaran'izy ireo, ny fomba nanaovana azy ireo, ary ny fampitahana azy ireo amin'ny maha-mazoto azy dia afaka mahita ny antony maha-sarobidy ny fonosana dip.Raha mbola manatsara ny elektronika, ny foto-kevitra fototra ao ambadiky ny fonosana fonosana dia mbola manampy amin'ny famolavolana fitaovana elektronika vaovao, mampiseho fotsiny hoe manao ahoana ny mahasoa an'io teknôlôjia io.

Fanontaniana matetika matetika [FAQ]

1. Inona ny fonosana inline Dual ampiasaina?

Ny fonosana inline roa (DIP) dia ampiasaina amin'ny fitazonana ny fizaran-tany (iCs) ary ampifandraiso amin'ny birao vita pirinty (PCB).Ny tsipika roa dia manamboatra mora ny mametaka sy ny mpivarotra ny IC amin'ny PCB na ampidiro ao anaty sokitra.Ny fonosana dip matetika dia ampiasaina amin'ny fitsapana ny famolavolana vaovao sy ny kitapo fanabeazana ary fitaovana elektronika isan-karazany satria tsotra sy azo itokisana izy ireo.

2. Inona ny fonosam-bidy 14 pin dual in-line?

Ny fonosana inline 14-pin (DIP) dia karazana fonosana IC misy pin-metaly 14 ary vita amin'ny andalana roa mitovy.Ny laharana tsirairay dia manana pinony fito, ka ataovy tsara ho an'ny faribolana antonony.Ity karazana fonosana ity dia matetika ampiasaina amin'ny sôkôla lojika fototra, ny amplifiers amin'ny fandidiana, ary ny ICS hafa izay tsy mila fifandraisana maro fa mbola manao asa mahasoa.

3. Inona no atao hoe fonosana dip na roa sosona?

Ny tarika amin'ny alàlan'ny fonosana roa (DIP) dia diode maivana izay tonga ao anaty trano fonenana.Misy tsipika roa vita amin'ny vy vy izay mamela azy ho mora apetraka amin'ny PCB na ampidirina anaty paosy.Ity fonosana ity dia mahatonga ny tsy matotra sy mora voadio, manamboatra lades malaza amin'ny takelaka fampisehoana, tondro ary fampiasana hafa izay mila hazavana hita maso.

4. Inona no mahasamihafa ny fonosana PDIP sy DIP?

Ny PDIP dia mijoro ho an'ny fonosana plastika roa plastika, izay karazana dip-boankazo misy karazam-boasary plastika.Ny fahasamihafana lehibe eo amin'ny pdip sy ny fenitra fenitra dia ny fitaovana ampiasaina amin'ny casing.Mampiasa plastika ny PDIP, mahatonga azy ho mora kokoa sy maivana kokoa raha oharina amin'ny seramika na fitaovana hafa ampiasaina amin'ny dips sasany.Samy manana ny laminasa pin sy ny fiasa mitovy ihany izy ireo fa tsy mitovy amin'ny tanjaka sy ny fanoherana hafanana.

5. Inona no inline tokana Vs Dual Inline?

Ny fonosana inline iray (SIP) dia misy tsipika tokana tokana, raha toa ny fonosana inline roa (DIP) dia misy tsipika roa mitovy.Ampiasaina ny sips rehefa mila fifandraisana vitsy kokoa, manavotra toerana amin'ny PCB.Dingana, miaraka amin'ny pinony roa, dia ampiasaina ho an'ny fizarazarana sarotra kokoa mila fifandraisana bebe kokoa, manolotra fitoniana tsara sy mora kokoa.
