Nanazava ny mpamokatra miasa

Amin'ny elektronika, ny fahazoana tsara dia tena zava-dehibe, ary ny mpamokatra miasa dia manampy anao hanao izany fotsiny.Ireo fitaovana mora vidy ireo dia tsy maintsy ho an'ny famoronana onjam-peo samy hafa, izay modely amin'ny famantarana elektrika izay azonao ampiasaina mba hizaha toetra, hamakafaka sy fizarazarana elektronika.Na miasa amin'ny tetikasa Audio tsotra ianao na mamolavola rafitra fifandraisana mandroso, mahalala ny fomba fiasan'ny mpiasan'ny jeneraly dia tena ilaina amin'ny fahazoana ny famolavolana ny zavatra hataonao.Ity lahatsoratra ity dia hitondra anao amin'ny alàlan'ny karazana onjam-peo isan-karazany izay afaka mamokatra ireo mpamokatra mpamokatra, ireo karazana mpiasan'ny mpiasan'ny mpiasan'ny mpiasan'ny fiasa ary ny fampiasana azy ireo manerana ny indostria samihafa.Amin'ny farany, dia hanana fahatakarana tsara kokoa ny fomba hisafidianana ny fitaovana mety amin'ny zavatra ilainao manokana ianao.

katalaogy

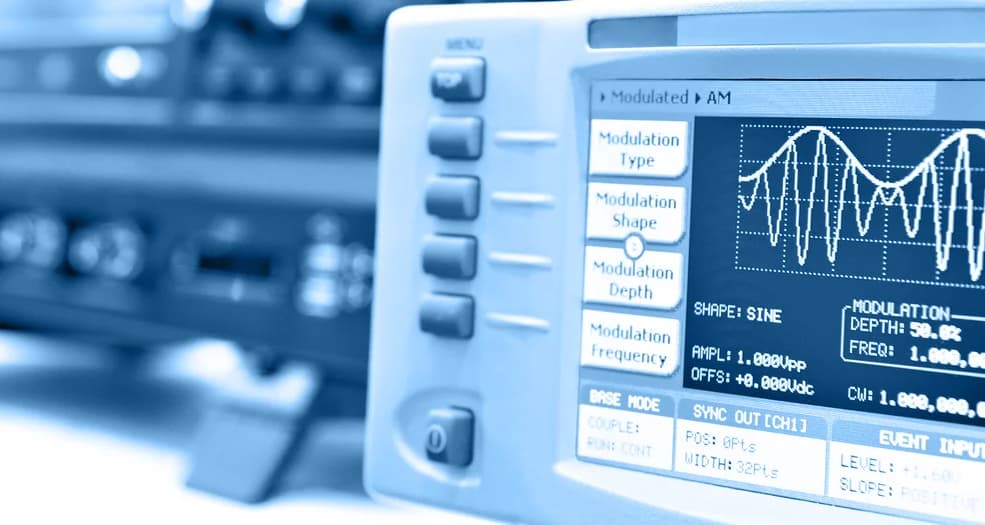

Sary 1: fahaiza-manao famokarana

Fahaiza-manao famokarana miasa

Ny mpamokatra miasa dia fitaovana ampiasaina amin'ny elektronika mba hamoronana onjam-peo isan-karazany izay manampy amin'ny fitsapana sy famakafakana ireo faribolana samihafa.Ny fahafantarana ny onja samihafa izay vokariny dia afaka manampy anao hampiasa tsara ireo fitaovana ireo.

Onja sine

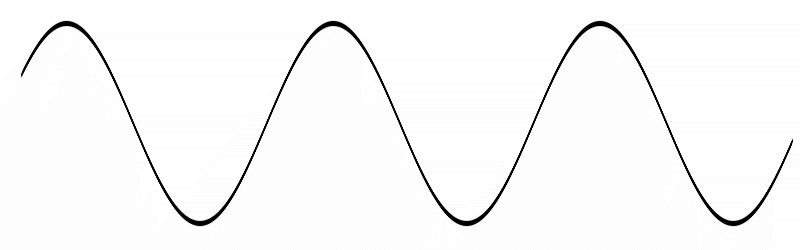

Sary 2: Sin Wave

Ny onjam-peo dia iray amin'ireo onja tsotra indrindra, fantatra amin'ny halehiben'ny kibo sy mitohy eo anelanelan'ny teboka avo sy ambany.Izy io dia manana fatra iray fotsiny, izay midika fa tsy mampiditra tabataba fanampiny na fanelingelenana amin'ny faritra.Izany dia mahatonga ny onjam-peo siniana indrindra rehefa te-hizaha toetra ny faribolana analog, toy ny rafitra audio, izay ilainao hizaha raha mazava ny feo ary tsy misy fanesorana ny feo.

Onjam-peo

Sary 3: onjam-peo

Ny onjam-peo iray dia aseho amin'ny fitsambikany haingana eo amin'ny fanjakana avo sy ambany.Mikasa manokana ny fitiliana ireo fizahan-tany nomerika.Ity onjam-peo ity dia matetika ampiasaina ho famantarana famantaranandro mba hitazonana ny fandidiana ny fitaovana nomerika ao amin'ny sync.Ny tetezamita maranitra ao amin'ny onjam-peo iray dia mety tsara amin'ny fitiliana ny fomba haingana sy tsara nomerika, toy ny vavahady lojika, ny valin-tenim-barotra.

Onjam-peo

Sary 4: onja pulse

Ny onjam-peo iray dia mitovy amin'ny onjam-peo iray fa ahafahana mifehy bebe kokoa amin'ny faharetan'ny fanjakana avo sy ambany.Izany dia tena ilaina amin'ny fampiharana nomerika izay mitaky fotoana voafaritra tsara.Ohatra, ny onjam-peo dia ampiasaina amin'ny fifehezana ny hafainganam-pandehan'ny hazakazaka na fanitsiana ny famirapiratan'ny LED amin'ny alàlan'ny teknika antsoina hoe Pulse-Width mode (PWM).

Onja triangular

Sary 5: onjam-peo triangular

Ny onja iray triangular dia mifoha ary midina amin'ny tsipika mahitsy eo amin'ny teboka ambony sy ambany indrindra.Ity hetsika tsotra sy ambany ity dia mahatonga azy ho tsara amin'ny fitiliana ny amplifiers sy ny faribolana hafa izay mila mamaly ny tsaratsara kokoa ny fiovana amin'ny famantarana.Raha misy ny tsy fitovian-kevitra na ny tsy fitovian'ny valin-tenin'ny amplifier, dia ho mora kokoa ny hahitana rehefa mampiasa onjam-peo telozoro.

Voninkazo Sawtooth

Sary 6: Voninkazo Sawtooth

Ny onjam-peo Sawtooth dia mahazo ny anarany satria toa ny nifin'ny fahitana, miaraka amin'ny fiakarana haingana na fiatoana avy amin'ny fiverenana tsikelikely mankany amin'ny fiandohana.Ity onjam-peo ity dia matetika ampiasaina amin'ny fampiharana toy ny famolavolana famantarana scan ho an'ny efijery fahitalavitra efa zokiolona na mamorona feo manokana amin'ny synthesizer.Ny endrik'ilay onjam-peo tsy manam-paharoa dia miteraka fatra maro be, ka ilaina ny fitiliana ny fomba fitantanana ny faribolana.

Karazana mpamokatra fiasa

Ny mpamokatra miasa dia fitaovana ampiasaina amin'ny elektronika mba hamoronana onjam-peo elektrika isan-karazany, izay modely amin'ny marika elektrika izay averina rehefa mandeha ny fotoana.Ireo fitaovana ireo dia avy amin'ny karazany samihafa, samy natao ho an'ny asa manokana.Ny fahafantarana ny tsy fitovian-javatra ireo karazana ireo dia afaka manampy anao hisafidy ny mety ho izay tokony hataonao.

Generator Analog miasa

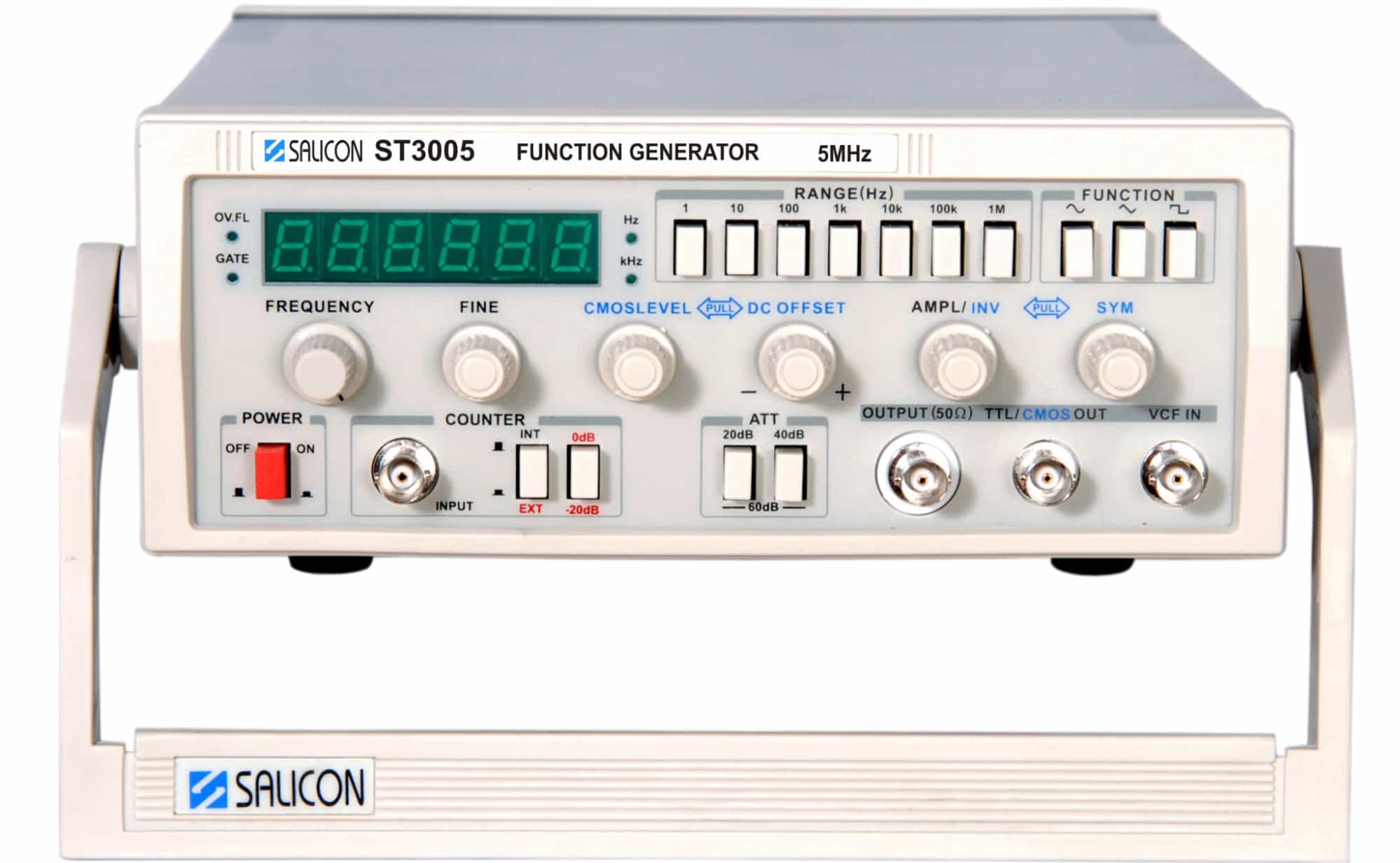

Sary 7: Mpanome fiasa miasa

Ny mpamokatra analog fiasa dia ny karazana nentim-paharazana, fantatra fa tsotra ary tsy lafo loatra.Izy ireo dia mamorona famantarana tsy mitohy amin'ny fampiasana singa elektronika fototra toy ny amplifiers na loops fako (Pll).Ireo famantarana ireo dia matetika ahitana ny onjam-peo fototra toy ny sine, square ary tadivavarana.Na izany aza, ny mpamokatra analog function amin'ny ankapobeny dia manolotra endri-javatra vitsy kokoa ary tsy dia misy dikany raha oharina amin'ny modely nomerika.Izany dia mahatonga azy ireo ho safidy tsara rehefa tsy mila marina ianao fa mbola mila fitaovana azo itokisana.Ohatra, miasa tsara izy ireo amin'ny tontolo iainana na ho an'ny fitsapana fizaran-tany tsotra.

Generators fiasa nomerika

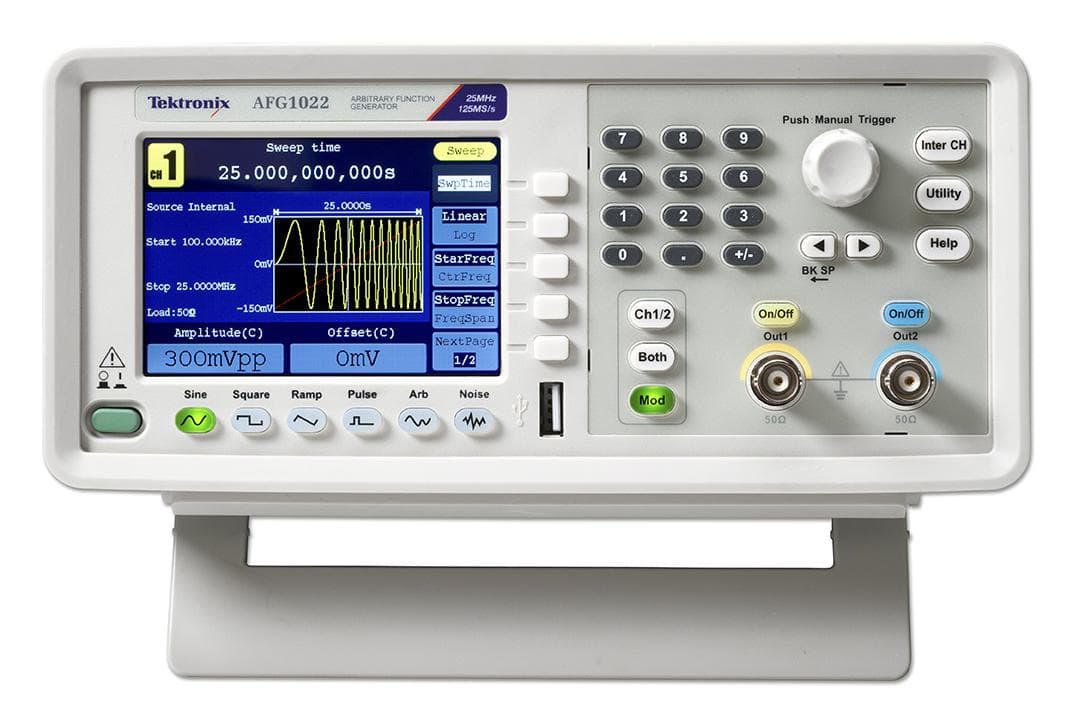

Sary 8: mpamokatra fiasa nomerika

Ireo mpamokatra fiasa nomerika dia mampiasa teknolojia antsoina hoe synt digital (DDS) mba hamoronana onjam-peo.Ity teknôlôjia ity dia mamela ireo mpamokatra ireo hamokatra onjam-peo isan-karazany amin'ny fahitsiana sy ny fahamarinan-toerana kokoa.Ny mpamokatra fiasa nomerika dia manome anao fifehezana bebe kokoa momba ny fatra, ny amplitude, ary ny fambara amin'ny famantarana vokariny.Noho ny fahatongavan'izy ireo sy ny fahaizan'izy ireo, ny mpamokatra digital dia mety tsara ho an'ny asa mandroso kokoa, toy ny fikarohana, fampandrosoana ary fitiliana elektronika amin'ny antsipirihany.Izy ireo dia afaka mamorona onjam-peo sarotra kokoa ary mora ny programa, izay no antony anaovana azy ireo matetika rehefa ilaina ny fifehezana tsara ny toetran'ny mari-pamantarana.

Generator javefeform-kozatra (AWGS)

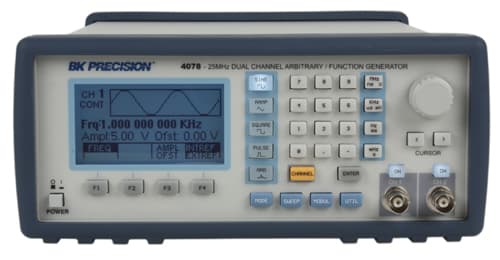

Sary 9: Mpanamboatra onjam-peo ara-dalàna (AWG)

Ireo jeneraly onjam-peo ara-dalàna (AWGS) Avelao ny mpampiasa hamorona onjam-peo mahazatra, ka mahatonga azy ireo hahasoa ny fitsapana manokana, indrindra amin'ny fifandraisan-davitra ilaina izay ilaina.Miaraka amin'ny endri-javatra mandroso izay simba tsara ny fanondroan'izao tontolo izao, dia fitaovana sarobidy izy ireo.Toy izany koa, ireo mpamokatra mpiasan'ny fiasa dia manan-kery ary ampiasaina manerana ny saha maro.Amin'ny labronika elektronika, izy ireo dia manao firaisana ara-barotra tena izy ireo amin'ny fitiliana sy ny fikorontanana faritra, ny fahazoan-dalana ny rafitra dia miasa tsara.Ao amin'ny fikarohana sy ny fampandrosoana, dia mitsapa endrika vaovao izy ireo amin'ny alàlan'ny famoronana famantarana isan-karazany, ny fanampiana ny vokatra dia tsara amin'ny toe-javatra tena izy.Ao amin'ny sehatry ny fitsaboana, ny mpamokatra miasa dia manana fitaovana ara-pitsaboana tsara tarehy toa ny pacemakers sy ny milina ultrasound mba hahazoana antoka tsara.Ao amin'ny indostrian'ny fiara, izy ireo dia manisy marika ny motera sy ny fiara mba hanamafisana ny fanaraha-maso ireo singa fanaraha-maso, manampy amin'ny fanatsarana ny zava-bita sy ny fiantohana ny asa azo itokisana.

Teknika modely amin'ny mpamokatra miasa

Ny teknika ara-tantara amin'ny mpamokatra fiasa maoderina dia mamela ny onjam-pandeha hanitsy ny fampiasana manokana, indrindra amin'ny rafitra fifandraisana.Ireo teknika ireo dia manova ny lafiny samihafa amin'ny onjam-peo - toy ny habe, hafainganam-pandehany, na ny toerany miorina amin'ny famantarana ivelany, izay ahafahana mandefa fampahalalana.

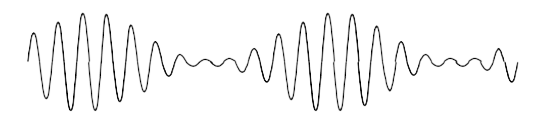

Sary 10: Ny fanodinana amplitude (am) Waveform

Ny fanodikodinam-panambadiana (am) dia fomba iray izay ovaina ny haben'ny onjam-peo miaraka amin'ny famantarana modely.Ity fomba fiasa ity dia matetika ampiasaina amin'ny rafi-pifandraisana, indrindra amin'ny fampielezam-peo amin'ny radio, izay ahitana ny tanjaky ny famantarana dia taratry ny fampahalalana nalefa.Amin'ny fanitsiana ny amplitude, dia afaka mamindra feo na data mihoatra ny halavirana lavitra.Na izany aza, dia mety ho tratran'ny tabataba sy fitsabahana, izay mety hahatonga ny famantarana tsy dia mazava loatra.

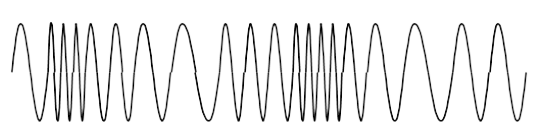

Sary 11: Ny fomba fanodikodinana matetika (FM)

Ny fanodinana ara-dalàna matetika (FM) dia manova ny hafainganam-pandehan'ny onjam-peo arakaraka ny famantarana modely.Tsy toy ny Am, izay miova ny habe, ny fanazavan-doha dia mitovy ny habe fa mamadika ny hafainganam-pandeha hampidirina amin'ny fampahalalana.Ity fomba ity dia ampiasaina betsaka amin'ny fampielezam-peo amin'ny radio, indrindra amin'ny FM Radio.Ny iray amin'ireo tombontsoa lehibe indrindra amin'ny FM eo am-pahombiazana dia ny fipoahan'ny tabataba sy ny fitsabahana, izay mahatonga azy ho tsara kokoa amin'ny fandefasana famantarana tsara kalitao avo lenta.

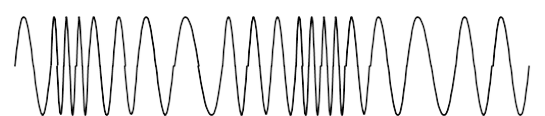

Sary 12: Ny fanodinana ny dingana (PM) Waveform

Ny fanodinana dingana (PM) dia manitsy ny toeran'ny onjam-peo miorina amin'ny famantarana modely.Amin'ity tranga ity, ny dingana dia manondro ny heviny amin'ny fotoana manomboka ny onjam-peo na ny zorony na ny zoro mifandraika amin'ny fanondroana.Amin'ny alàlan'ny famindrana ny dingana, ny PM dia afaka manolo-tena ao anaty onjam-peo.Ity fomba ity dia matetika ampiasaina amin'ny rafi-pifandraisana mandroso toy ny tambajotra Wi-Fi sy GSM, izay manampy azy ireo ny fandefasana data haingana sy azo itokisana.Ny PM dia indraindray miaraka amin'ny teknika fanodinana hafa hanatsarana ny fampisehoana sy ny fahombiazan'ny rafitra fifandraisana

Karazana endrika fiasa miasa

Fitaovana ambony indrindra

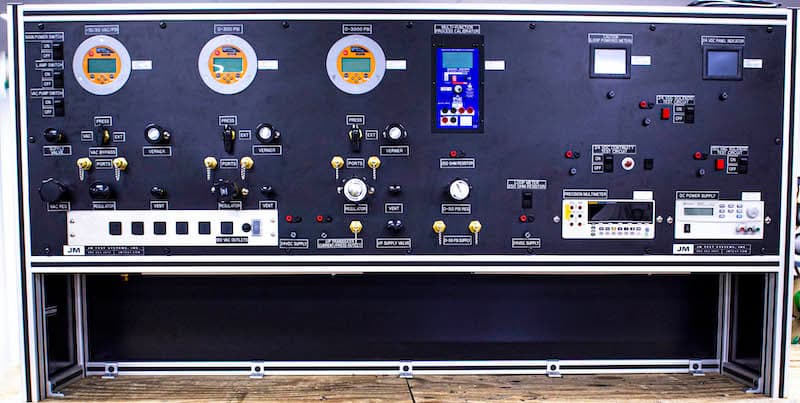

Sary 13: Fitaovana bench-top

Ny mpamokatra bench-top function dia ireo singa standalone matetika ampiasaina amin'ny faritra sy ny fampandrosoana.Manolotra endri-javatra maro izy ireo, toy ny karazana onjam-peo, fanovana matetika ary fanitsiana ny amplitude.Ireo fitaovana ireo dia natao amin'ny fanaraha-maso mora ampiasaina, ao anatin'izany ny kibay, ny bokotra ary ny fampisehoana efijery, mampisehotra azy ireo mahitsy.Azo ianteherana sy marina sy marina ireo zavamaneno ireo, ka mahatonga azy ireo mety ho an'ny toe-javatra hianarana sy ny fitiliana matihanina izay tena zava-dehibe.

Fitaovana miorina amin'ny rack

Sary 14: Mpanamboatra fiasa miorina amin'ny rack

Ireo mpamokatra fiasa mifototra amin'ny rack dia fitaovana modely natao ho ampahany amin'ny rafitra fitsapana automatique lehibe kokoa.Ny famolavolana modely azy ireo dia ahafahan'izy ireo miforitra mora sy napetraka ao anaty harona iray, ka mahatonga azy ireo hahay handanjalanja ny filana fitsapana sarotra.Ireo gorodera ireo dia matetika ampiasaina amin'ny toerana izay ahazoana toerana sy ny fahaizana manangona dia zava-dehibe, toy ny fitiliana indostrialy lehibe na fanamboarana kalitao.Matetika izy ireo dia manome safidy fanaraha-maso lavitra, mamela azy ireo hiasa tsara ao anaty rafitra automatique.

USB Function Gunerators

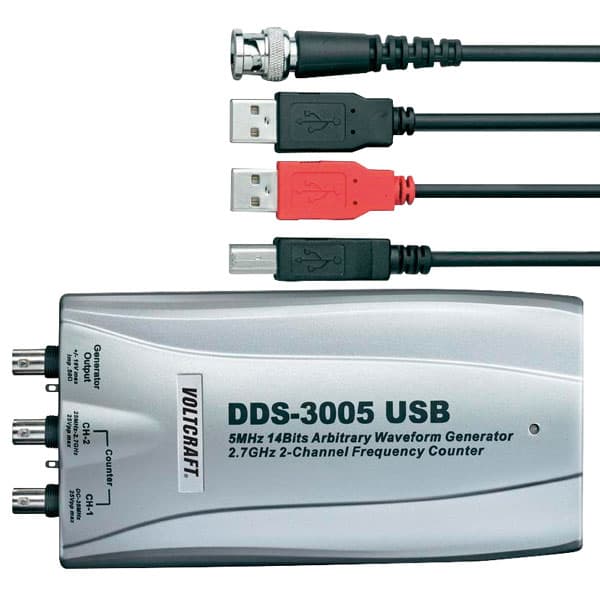

Sary 15: Mpanamboatra USB Function

Ireo mpamokatra usb dia fitaovana kely sy portable izay mifandray amin'ny solosaina amin'ny alàlan'ny seranan-tsambo USB.Voafehin'ny rindrambaiko izy ireo, mamela ny mpampiasa hamorona sy hanitsiana ny onjam-peo mivantana avy amin'ny solosain'izy ireo.Ireo mpamokatra ireo dia mety tsara amin'ny fitiliana eny an-tsaha na toe-javatra hafa izay laharam-pahamehana ny portable sy mora ampiasaina.Na dia kely aza izy ireo, ny mpamokatra USB miasa dia afaka manolotra fiasa maro, fa mety tsy ho toy ny tarika lehibe sy matotra izy ireo.

Mpamokatra solosaina miorina amin'ny solosaina

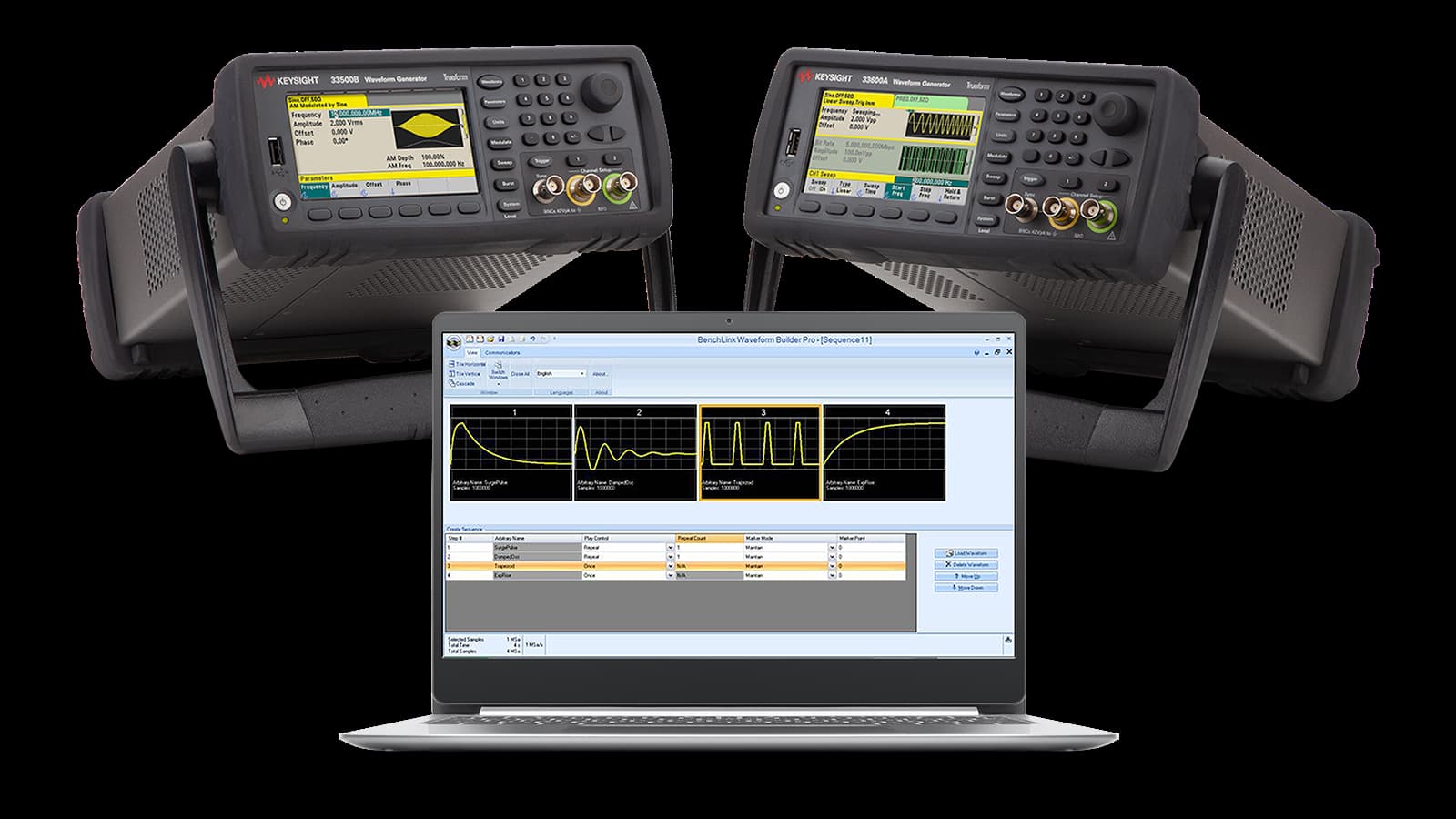

Sary 16: mpamokatra miasa amin'ny solosaina

Mampiasa rindrambaiko mifototra amin'ny solosaina ny mpamokatra solosaina mba hamoronana onjam-peo, amin'ny alàlan'ny famoahana audio informatika mba hiteraka famantarana.Ity format ity dia tena tsara amin'ny teti-bola satria mampiasany ny fitaovana solosaina efa misy.Na izany aza, ny fahitsiana sy ny fanatanterahana ireo mpamokatra solosaina miorina amin'ny solosaina dia matetika miankina amin'ny hardware audio informatika, izay mety hametra ny fampiasana azy ireo amin'ny toe-javatra izay mila fitandremana avo.Izy ireo dia mety indrindra amin'ny taranaka famantarana marim-pototra sy ambany indrindra izay mitandrina ny vidiny.

Nampidirina ny mpamokatra Oscilloscope

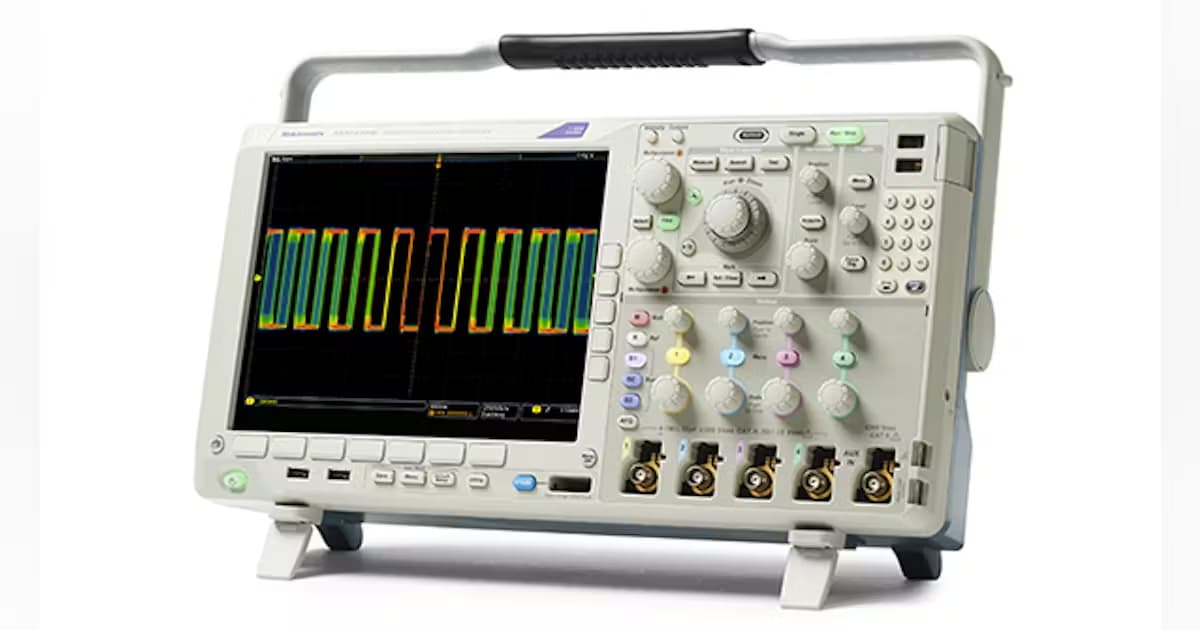

Sary 17: OSILILLOSCOPE miaraka amin'ny mpamokatra fiasa namboarina

Ny sasany OSILCILLOLOSCOPE dia manana mpamokatra fiasa naorina, manolotra vahaolana tsara rehetra ho an'ny famoronana sy ny famakafakana ireo marika sy famakafakana.Ity fitambatra ity dia mamela ny mpampiasa hiteraka famantarana ary hanamarina avy hatrany fa tsy mila fitaovana manokana.Na dia mety sy mamonjy toerana aza ity format ity, dia mety tsy hanolotra onjam-peo isan-karazany ho toy ny mpamokatra fiasa.Ireo fitaovana mitambatra ireo dia lehibe ho an'ny fianarana sy ny fitsapana ankapobeny izay misy ny famolavolana ny fampiasana sy ny famolavolana hay.

Fomba fanondroana mpamokatra

Sary 18: mpamokatra fiasa

Ireo mpamokatra miasa dia fitaovana ampiasaina amin'ny famoronana famantarana elektronika isan-karazany ilaina amin'ny fitiliana sy fampandrosoana amin'ny elektronika.Tonga miaraka amin'ny fifehezana izy ireo izay mamela anao hanitsy ny famantarana mba hifanaraka amin'ny fepetra takian'ny tetikasanao.

Ny fifehezana matetika dia manitsy ny fomba fiverenan'ny onjam-peo rehefa mandeha ny fotoana.Ity toe-javatra ity dia manampy amin'ny fampitoviana ny famantarana amin'ny zavatra fitsapana anao.Ohatra, mety mila hazakazaka bebe kokoa ianao amin'ny faribolana nomerika haingana na hazakazaka ambany kokoa rehefa andramana ny fitaovana audio.

Ny fisafidianana karazana Waveform dia ahafahanao misafidy ny endriky ny famantarana, toy ny sine, square, na onjam-peo.Ny endriny tsirairay dia mety amin'ny tanjona fitsapana samihafa.Ny onja Sine dia manana endrika malefaka sy mitohy, izay miasa tsara amin'ny fizahana audio na onjam-peo.Ny onjan-droa, miaraka amin'ny teti-dratsin-dry zareo dia tsara ho an'ny elektronika nomerika, izay ahafahan'izy ireo manao signals binary.Ny onjam-peo triangular, izay miakatra sy mianjera, dia matetika ampiasaina amin'ny fomba fanodinana sy ny asa fanodinana famantarana.

Ny fanaraha-maso DC Offset dia mamela anao hamindra ny onjam-peo na hidina amin'ny Axis Voltage.Midika izany fa azonao atao ny manitsy ny famantarana ka tsy mifototra amin'ny manodidina ny volts tsy misy dikany fa ny fiovan'ny vola sasany.Mahasoa izany rehefa mila simulate ny toe-piainana tena misy izay ahitana ny haavon'ny volavolan-tena maharitra, toy ny siram-piaramanidina analogika izay misy ny volavolan-dalàna (DC Bias).

Ny fifehezana ny tsingerin'ny adidy dia miova ny halavan'ny onjam-peo ao amin'ny fanjakana "amin'ny" fanjakana raha oharina amin'ny fanjakana "off" ao amin'ny tsingerin-taona tsirairay.Ity toe-javatra ity dia tena ilaina indrindra rehefa miteraka onja na onjam-peo.Ohatra, ao amin'ny sehatry ny Squan Place (PWM), ny fanovana ny tsingerin'ny adidy dia manitsy ny halavan'ny famantarana ny haavony, izay afaka mifehy ny hery natolotra amin'ny fitaovana iray.Tena manampy indrindra amin'ny fampiharana toy ny fifehezana ny moto, izay ahafahan'ny tsingerin'ny adidy dia afaka mifehy ny hafainganam-pandeha sy ny herin'ny môtô.

Famaranana

Ny mpamokatra miasa dia fitaovana mahasoa amin'ny elektronika, manolotra endri-javatra isan-karazany izay mifanentana amin'ny fitsapana sy ny fampandrosoana.Avy amin'ny onjam-peo fototra ho an'ny onjam-peo mahazatra, dia manampy ny injeniera sy ny teknisianina ireo fitaovana ireo, ary ataovy tsara ny toe-javatra misy an'izao tontolo izao, ny fanaovana ny faribolana tsara amin'ny toe-javatra samihafa.Amin'ny fahatakarana ireo karazana mpamokatra fiasa isan-karazany, na analog, nomerika, na ireo mamorona onjam-peo mahazatra sy ny endriny manokana, dia afaka misafidy ny fitaovana mety amin'ny asanao ianao, ka mitondra endrika mety sy mahomby kokoa.Rehefa manohy ny teknolojia, ny andraikitry ny mpamokatra fiasa amin'ny fikarohana, ny fampandrosoana ary ny fifehezana kalitao dia hitombo ihany, hahatonga azy ireo ho fitaovana sarobidy amin'ny fitaovana fanamboarana matihanina elektronika.

Fanontaniana matetika matetika [FAQ]

1. Inona no asan'ny mpamokatra?

Ny asan'ny mpamokatra dia ny fanovana angovo mekanika ao amin'ny angovo herinaratra.Izany dia manao izany amin'ny alàlan'ny fanodinana coil ao anaty saha magnetika, izay miteraka herinaratra misy herinaratra.Ny herinaratra vokarina dia azo ampiasaina amin'ny fitaovana, milina, na voatahiry ho an'ny fampiasana taty aoriana.Matetika ny mpamokatra dia matetika ampiasaina izay tsy misy fidirana amin'ny famatsiana herinaratra na mandritra ny fahatapahan'ny herinaratra.

2. Inona no dikan'ny asan'ny mpamokatra?

Ao amin'ny fandaharana, ny fiasa mpamokatra dia karazana fiasa manokana izay ahafahanao mamokatra sy mamerina ny soatoavina marobe isaky ny mandeha, fa tsy indray mandeha.Mahasoa izany rehefa mila mamorona sela na zavatra amin'ny fomba iray izay mamonjy ny fitadidiana sy ny fanodinana hery ianao, indrindra rehefa miatrika data be dia be.

3. Inona no asan'ny mpamokatra tsotra?

Ny asan'ny mpamokatra tsotra dia ny mamorona angovo elektrika amin'ny angovo mekanika.Miasa amin'ny alàlan'ny famindrana coil tariby ao anaty saha magnetika, izay miteraka onenana herinaratra.Matetika ny mpamokatra tsotra dia matetika ampiasaina amin'ny taranaka herinaratra kely.

4. Inona no asan'ny mpanamboatra rehetra?

Na inona na inona karazana, ny mpamokatra tsirairay dia miasa mitovy amin'ny fiasa fototra: mamadika angovo mekanika ao amin'ny angovo herinaratra.Ity fiovam-po ity dia mamela ny mpamokatra hanome hery ny rafi-pitondrana, fitaovana ary ny gony.

5. Ahoana ny fampiasana ny mpiasan'ny mpiasan'ny fiasa?

Raha te hampiasa mpamokatra fiasa, aloha, mampifandray ny famoaham-bidy amin'ny alàlan'ny fampidirana ny fizaran-tany na ny fitaovana tianao hizaha toetra.Avy eo, mitodiha ny mpamokatra fiasa.Manaraka, safidio ny karazana onjam-peo tianao (toy ny sine, na square, na triangle) ary apetraho ny fatra ampiasainao.Ampifanaraho ny amplitude mba hifehezana ny haavon'ny volavolan-dalàna, ary raha ilaina, dia asio ny Offset DC.Farany, atombohy ny mpamokatra hanomboka handefa ny onjam-peo amin'ny fizarazarana, ary araho ny valiny amin'ny alàlan'ny OSILLOSCOPE na fitaovana fandrefesana hafa.
