Manomboka amin'ny multimeter anao: Torolàlana ho an'ny atrikasa elektronika anao

Na za-draharaha amin'ny elektronika ianao na vao manomboka mandinika ny faribolana, fitaovana maro dia fitaovana ho hitanao fa tena ilaina amin'ny atrikasao.Ity fitaovana feno tanana ity dia manampy anao handrefesana zavatra toy ny voltage, ankehitriny, ary fanoherana, azo antoka fa miasa soa aman-tsara sy tsara ny tetik'asa.Ao anatin'ity torolàlana ity dia hitondra anao amin'ny alàlan'ny fototry ny fampiasana isan-karazany izahay, avy amin'ny fahalalana ny fomba fiasa amin'ny famandrihana voalohany anao.Amin'ny farany, dia hatoky tena ianao amin'ny fahafahanao manahirana sy manamboatra olana elektronika.

katalaogy

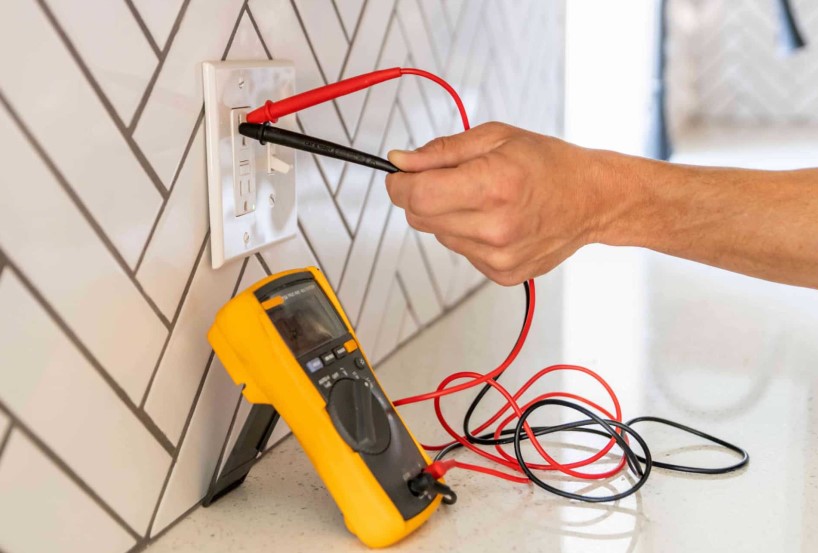

Sary 1: Fitsapana Outlet Electrical misy isan-karazany

Fahatakarana ny isan-karazany

Fomba fandrefesana herinaratra maro be toy ny volavolan-tena, ankehitriny, ary fanoherana amin'ny faritra iray.Manana dial rotary ho an'ny fisafidianana ny filaharana, ao anatin'izany ny volan'ny AC / DC, ankehitriny (amperes), ary fanoherana (ohms).

Ny fitaovana dia ahitana ny probes-mena roa ho an'ny lafiny tsara sy ny mainty ho an'ny ratsy na ny tany.Ho an'ny volavolan-dalàna, apetraho ireo kavina amin'ny teboka izay tianao handrefesana ny mety ho mety.Ho an'ny ankehitriny, mety mila manokatra ny faritra ianao ka ny mpandeha ankehitriny dia mandalo amin'ny isan-karazany.Mba handrefesana ny fanoherana, ny maro samihafa dia mandefa kely amin'izao fotoana izao amin'ny alàlan'ny singa ary mampiseho ny fanoherana azy.

Karazana maro samihafa

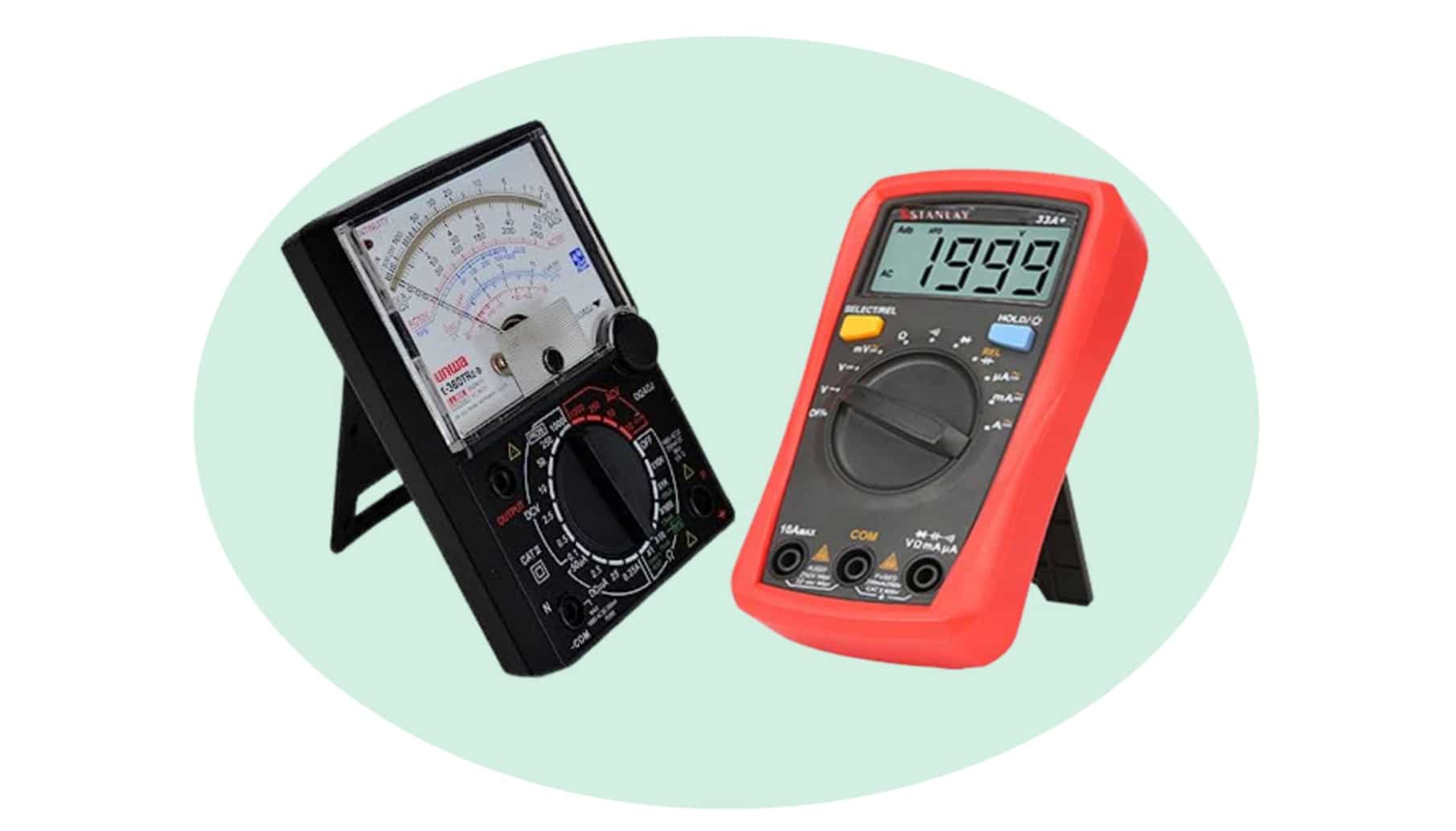

Sary 2: Analog sy Digital Multimeter

Multimeter Refes Voltage, ankehitriny, ary fanoherana amin'ny faribolana elektrika. Ny karazana roa voalohany dia analog sy nomerika, samy nitombo ny asa samihafa.

Analog Multimeter miseho fandrefesana miaraka amin'ny fanjaitra mifindra manerana ny marika.Izy ireo dia misongadina amin'ny fanehoana fanovana amin'ny famantarana mandritra ny fotoana, ary mahatonga azy ireo hahasoa ny fironana fanaraha-maso na ny fihenam-bidy.Na izany aza, amin'ny ankapobeny dia tsy dia mazava loatra noho ny modely nomerika izy ireo, ary ny fahamarinan'ny famakiana dia mety hisy fiantraikany amin'ny fomba nijerena ny marika.

Digital Multimeter, na dmms, mampiasa efijery nomerika mba hampisehoana refy ho isa mazava, mampihena ny mety hisian'ny diso.Izy ireo dia tena marina sy sariaka kokoa noho ny modely analog, izay matetika ahitana angon-drakitra, angon-drakitra, ary ny fifandraisana amin'ny solosaina.Ireo endri-javatra ireo dia manao betsaka amin'ny fomba maro samihafa ny safidy tianao indrindra ho an'ny matihanina sy ny hobbyista.

Ny asan'ny multimeter

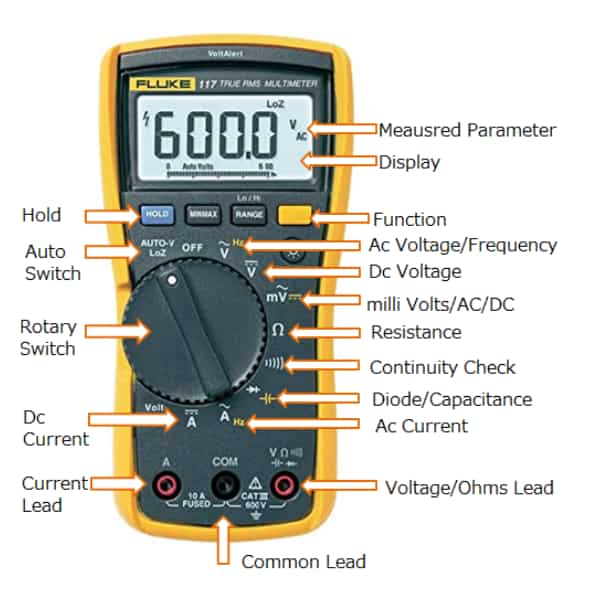

Sary 3: singa amin'ny multimeter nomerika

Ny habetsaky ny maro be nomerika dia misy volavolan-dalàna sy ny fanoherana ary ny fanoherana.Manana seranan-tsambo telo lehibe izy: com (iombonana), vω (volts / ohms), ary A (amps).Ny maodely sasany dia misy seranan-tsambo ma (milliamp fanampiny ho an'ny sidina kely kokoa.

Ampifandraiso hatrany ny fizahana mainty amin'ny Com (mahazatra) seranan-tsambo izay manompo ho toy ny teboka fanondroana ny fandrefesana rehetra.

Volts / ohms (vω) Port ho an'ny krizy mena rehefa mandrefy volotola na fanoherana.Mifandraisa amin'ny fitoviana amin'ny volavolan-dalàna ary hiantohana ny fizotran'ny fizotran'ny refesina.

Mampifandray ny fizahana mena amin'ny Amps (a) seranan-tsambo ho an'ny fandrefesana izao.Apetraho miaraka amin'ny faritra ny isan-karazany isan-karazany.Ampiasao ny Port Ma amin'ny fandrefesana ny refy kely kokoa.Ampiasao foana ny seranan-tsambo mety hialana amin'ny fahasimbana.

Mampiasa ny mpifidy rotary

Ny mpisafidy Rotary amin'ny Multimeter Multimeter (DMM) dia mamela anao hisafidy ny karazana fandrefesana ilainao.Ity no atao hoe:

• Ac volteage (v ~): Fepetra mifandimby amin'ny volavolan-dalàna ankehitriny (ac), mazàna hita ao amin'ny tranom-bahiny.

• DC Voltage (v-): Fandrefesana mivantana (DC) Voltage (DC), izay hita matetika amin'ny bateria sy ny takelaka solar.

• DC Millivolts (mv-): Fehezo kely ny volavolan-dalàna DC kely, ilaina amin'ny elektronika saro-pady.

• fanoherana (ω): Fandrefesana ny fanoherana ny singa iray ao Ohms, manondro ny habetsaky ny fanodikodinana ny fandehan'ny ankehitriny.

• Fitsapana Diode: Hamarino raha toa ka misy diode dia miasa tsara amin'ny alàlan'ny fandrefesana ny fihenam-bidy.

• Milliamps / Amps (MA / A): Mandrakizay ao amin'ny milliamps (ma) na amps (a), miankina amin'ny haavon'ny faritra misy ny fizaran-tany.

• Microamps (μ): Fehezo be dia be ny onjam-peo kely, mahasoa ho an'ny faribolana ambany.

Manao refy fototra amin'ny isan-karazany

Mba hahazoana aina amin'ny fampiasana isan-karazany, dia manampy amin'ny fanombohana amin'ny asa tsotra toy ny fandrefesana volavolan-tena, fanoherana ary ankehitriny.Ireo asa fototra ireo dia hanampy anao hahatakatra ny fomba fiasan'ny fitaovana sy ny fomba hampiasana azy amin'ny lafiny elektrika samihafa.Ity misy torolàlana mazava sy mahitsy mba hanatanterahana ireo fepetra ireo.

Fandrefesana ny volavolan-dalàna DC

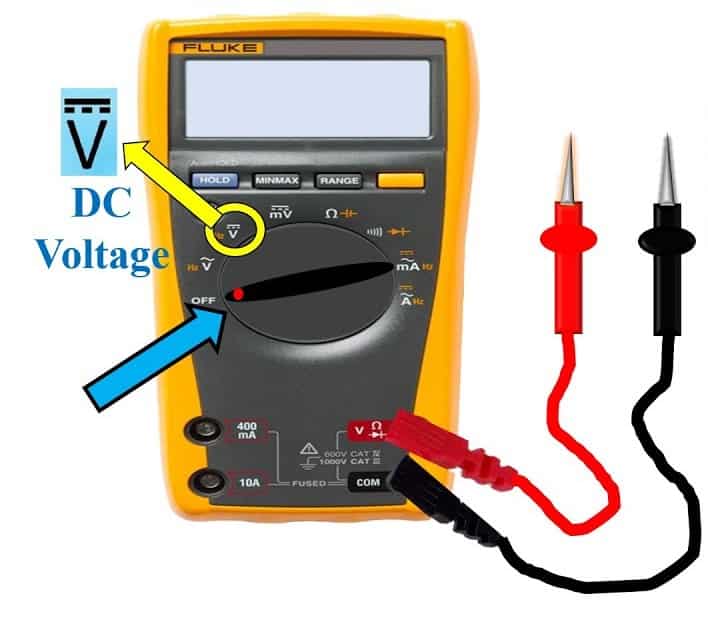

Sary 4: Fanamboarana isan-karazany ho an'ny fandrefesana ny volan'ny DC

Aleo atombohy amin'ny fandrefesana ny volavolan-dalàna Direct (DC) izay mety ho hitanao amin'ny bateria sy fitaovana elektronika maro.Voalohany, ampifandraiso amin'ny portam-bolan'ny mainty amin'ny seranan-tsambo sy ny krizy mena amin'ny seranan-tsambo.Ity setup ity dia matetika ampiasaina amin'ny fatrany indrindra.Avereno ny dial amin'ny toerana volavolan-dalàna DC, izay matetika voamariky ny "v" sy ny tsipika mahitsy.Mba hahazoana fandrefesana, apetraho amin'ny lafiny tsara amin'ny fitaovana ny fitaovanao ny fitaovana sy ny fizahana mainty amin'ny lafiny ratsy.Ny volavolan-dalàna dia hiseho eo amin'ny efijery isan-karazany.

Fandrefesana ny volonta

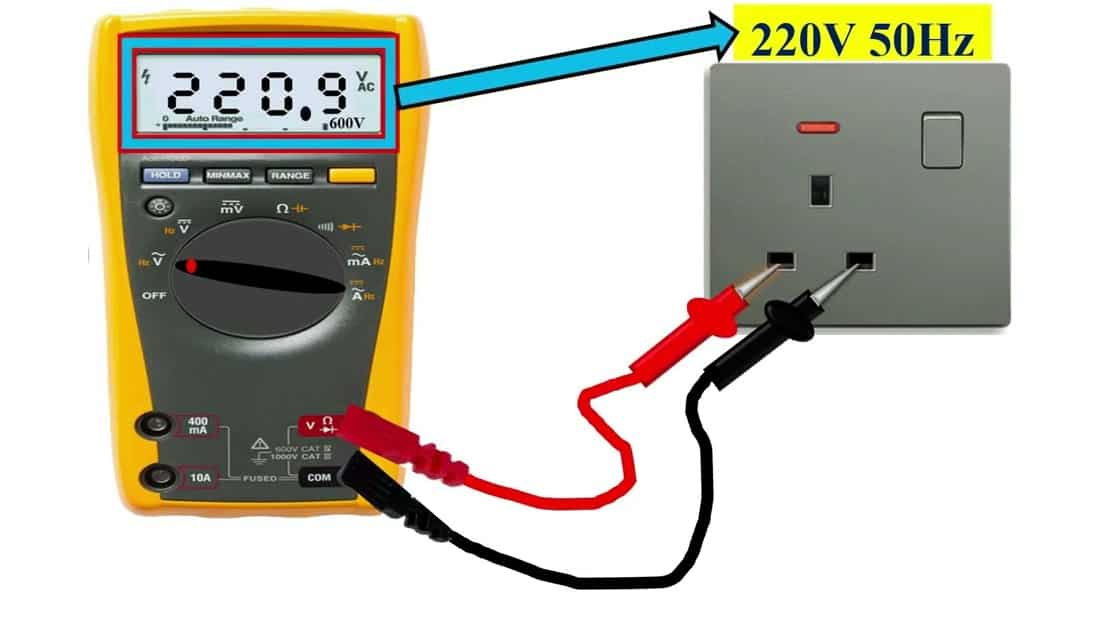

Sary 5: Fandrefesana ny volavolan-dalàna miaraka amin'ny andian-jotra iray mifandray amin'ny trano 220V

Ankehitriny, ho an'ny volavolan-dalàna mifandimby (ac) ankehitriny, izay mahazatra ao amin'ny trano fandraisam-bahiny, dia mitovy ny fizotran'ny fananganana.Ampifandraiso indray ny fizahana mainty amin'ny seranan-tsambo sy ny karapanondro mena amin'ny seranan-tsambo.Avereno ny antso an-tsehatra ao amin'ny faritra Ac Voltage, izay voamariky ny "V" miaraka amin'ny tsipika matevina (~).Mba handrefesana ny volavolan-dalàna, hikasika ny fizahan-toetra amin'ireo terminal roa ao amin'ny loharano Ac.Ny famakiana volavolan-dalàna dia hiseho eo amin'ny efijery, hilaza aminao ny volan'ny loharano.

Fandresena ny fanoherana

Sary 6: Ny fanoherana mandrefesana miaraka amina andiam-bolo isan-karazany amin'ny mega ohms

Rehefa mandrefitra ny fanoherana, ataovy azo antoka fa ny singa dia fitsapana dia tsy mifandray amin'ny loharanom-pahefana rehetra.Izany dia manakana ny fahasimbana amin'ny isan-karazany ary manampy anao hahazo mamaky tsara.Ampifandraiso amin'ny Port Com sy ny fizahana mena amin'ny seranan-tsambo.Ahodino amin'ny toerana misy ny seho ω, izay mijoro ho fandrefesana ny fanoherana.Apetraho amin'ny lafiny roa amin'ny singa izay tianao handrefesana ny fizahan-toetra.Ny sandan'ny fanoherana, aseho amin'ny ohms (ω), dia hiseho eo amin'ny efijery.Aza hadino fa ny fandrefesana ny fanoherana nefa ny singa mbola ao amin'ny faritra dia afaka manome anao famakiana tsy mety satria mety hisy fiantraikany amin'ny fandrefesana ny faritra hafa eo akaiky eo.Tsara kokoa ny maka ny singa amin'ny faribolana alohan'ny handrefesana azy.

Fandrefesana ankehitriny

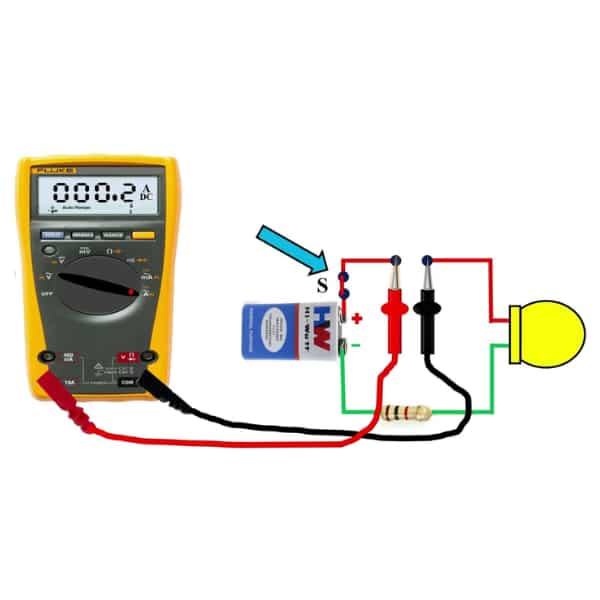

Sary 7: Fandrefesana ny ankehitriny miaraka amin'ny maro isan-karazany amin'ny faritra iray

Ny fandrefesana ny ankehitriny dia tsy mitovy amin'ny fandrefesana ny volavolan-dalàna na fanoherana satria ny isan-karazany dia mila apetraka mivantana amin'ny faritra.Atombohy amin'ny fampifandraisana ny fizahana mainty amin'ny seranan-tsambo.Ny krizy mena dia tokony hiditra ao amin'ny seranan-tsambo "A" ho an'ny vaovao ambony na "MA" ho an'ny rivo-doza kely kokoa, arakaraka ny fotoana andrasanao.

Mba handrefesana ny ankehitriny, mila manokatra ny fizaran-tany ianao amin'ny toerana tianao handrefesana sy hampidiranao ny maro isan-karazany ka ny mandehandeha ankehitriny.Izany dia mamela ny fitaovana handrefesana mivantana ny ankehitriny.Fomba iray hafa handrefesana ny volavolan-dalàna ankehitriny dia ny fandinihana ny volavolan-dalàna manerana ny mpanohitra fantatra ao amin'ny faritra ary avy eo mampiasa ny lalàn'i Ohm (v = ir) mba hikajiana ny ankehitriny, izay misy ny volavolan-dalàna, ary ny dia ny fanoherana.

Endri-javatra maro samihafa

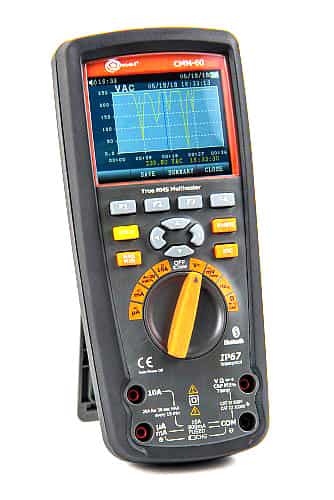

Sary 8: Advanced Digital Multimeter

Ny sasany amin'ny fomba maro samihafa (DMMS) dia misy ny fanamboarana Low-bandwidth oscilloscope.Ity fampiasa ity dia mamela ny mpampiasa hahita ny famantarana elektrika rehefa miova izy ireo rehefa mandeha ny fotoana.Na dia tsy mahery vaika toy ny Oscilloscope natokana ho an'ny fanodinana ireo olana toy ny tabataba famantarana na fiovana tampoka eo amin'ny famantarana, indrindra rehefa tery ny habaka na ny vola.

Ny DMM sasany dia natao manokana momba ny fiasana fiara.Manana toe-javatra manokana izy ireo mba handrefesana ny volotara ambany hita ao anaty fiaran-dalamby.Mety ho tonga miaraka amin'ny probes na mpampifandray manokana ihany koa izy ireo mba hidirany amin'ny ampahany amin'ny fiara.Ireo endri-javatra ireo dia manampy ny teknisianina fiara hita sy amboary ny olana amin'ny herinaratra amin'ny fiara mora kokoa.

Ny sasany maro dia misy ny Lcr Meter, izay fepetra refesina (l), capacitance (c), ary fanoherana (r).Ity endri-javatra ity dia mamela ny mpampiasa ny taratasim-bola toy ny coil, capecitor, ary ireo mpikomy mba ho azo antoka fa miasa tsara izy ireo.Mahasoa amin'ny famolavolana sy fanamboarana fitaovana elektronika izy io, izay mamela ny fandrefesana marina nefa tsy mila fitaovana manokana.

Misafidiana haingam-pandeha fototra

Rehefa mifidy isan-karazany, mifantoka amin'ny endri-javatra izay manamora ny fampiasana sy manome vakiteny marina.

Ny fitiliana fitohizan'ny buzzer dia mitady karoka maro miaraka amin'ny fanairana fanamafisam-peo ho an'ny fitiliana fitohizan-tena.Ity fampiasa ity dia manampy anao hanamarina haingana raha vita ny faritra.Rehefa mifandray tsara ny faritra, dia hanao feo malefaka ilay buzzer, hanome anao ny fanamafisana avy hatrany.

- Zava-dehibe Misafidiana marobe izay mety handrefesana ny fanoherana avy amin'ny 10 Ohms ka hatramin'ny 1 megaohm (1 mω).Ity andiany ity dia mety amin'ny asa mahazatra indrindra.

- Voltage Range Hamarino tsara fa ny isan-karazany dia mety handrefesana ny volavolan-dalàna DC (avy amin'ny 100 MV hatramin'ny 50 v) sy ​​ny volonta (avy amin'ny 1 v ka hatramin'ny 400 v).Ireo ranges ireo dia handrakotra ny ankamaroan'ny filana fitsapana.

- Zava-misy ankehitriny Ho an'ny fandrefesana ankehitriny, mifidiana ny isan-karazany miaraka amin'ny 10 MA ka hatramin'ny 10 A, izay tokony ho ampy amin'ny asa isan-karazany misy ny ankehitriny sy ny DC.

Ny endri-javatra fanampiny ho an'ny fanoroana dia eritrereto ny fahazoana isan-karazany miaraka amin'ny extras mahasoa toy ny fiasa auto-off, ary ny kambana miorina, ary ny bateria iray azonao atao mora.Ireo endri-javatra ireo dia mety hahamora ny asanao.

Ho an'ireo izay liana amin'ny asa elektronika lalina kokoa, ny endri-javatra fanampiny toa ny fiara (hamonjy bateria), ny kickstand, ny bokotra mitazona, ary ny fampiasana bateria mahazatra (toa ny 9V na AA) dia mahasoa.

Mialà amin'ny hadisoana mahazatra

Rehefa mampiasa isan-karazany, mifantoka amin'ny fijanonana ho azo antoka mba hialana amin'ny toe-javatra mampidi-doza.

foana Ampifamadiho tsara ny fitsapana Rehefa mandrefy zavatra samihafa toy ny ankehitriny, ny volavolan-dalàna na ny fanoherana.Fahadisoana mahazatra dia mametraka ny fizahana fitsapana ao amin'ny toerana diso, izay afaka manome famakiana tsy mety na manimba ilay fitaovana.

Zahao ny fetran'ny fitaovana ary ho azo antoka fa ny fizahan-tany dia ny fitsapana dia ao anatin'ny ambaratonga azo antoka.Aza mandeha mihoatra ny fetran'ny fampidirana be indrindra amin'ny voka-drindrina;Ny fanaovana izany dia mety hanimba ny fitaovana na ny ratra aza.

Ataovy ny dial amin'ny asa tsara alohan'ny handraisanao fandrefesana.Ny toe-javatra diso dia mety hiteraka famakiana tsy mety ary mety hanimba ny maro aza.

tapaka Zahao ny fizahan-toetra ary mitarika ny fahavoazana rehetra.Ny tariby na tariby miharihary dia mety hiteraka faribolana fohy na fahatairana herinaratra.Soloy ny faritra simba alohan'ny hampiasana ilay fitaovana.

Famaranana

Ny fianarana ny fampiasana ny maro isan-karazany dia afaka miasa amin'ny elektronika mora kokoa sy mahomby kokoa.Miaraka amin'ny fahaizana mandrefy voltage, ankehitriny ary fanoherana, afaka mahita olana ianao, hiantoka ny fiarovana, ary tsarao ny tetik'asao.Ity torolàlana ity dia naneho anao ny fototra, avy amin'ny fomba fampiasana ny fiasa lehibe amin'ny Multimeter amin'ny sasany amin'ireo endri-javatra mandroso kokoa.Rehefa mitazona ny fanazaran-tena ianao dia tsarovy fa ny fitaovana mety, ampiasaina amin'ny fomba mety, dia afaka mahatonga ny asa sarotra atao amin'ny fomba sarotra, manampy anao hahomby amin'ny tetik'asa elektronika.

Fanontaniana matetika matetika [FAQ]

1. Inona no asan'ny isan-karazany amin'ny isan-karazany?

Ny fiasan'ny isan-karazany amin'ny andiam-bolo dia mamela anao haka ny haavo mety amin'ny zavatra tianao handrefesana azy, toy ny volavolan-dalàna.Raha fandrefesana volavolan-dalàna ianao, dia misafidy karazana izay mandrakotra ny vola antenaina hahita.Izany dia manampy anao hisoroka ny lesoka na ny hafatra "be loatra" raha avo loatra ny vola ho an'ny sombiny voafantina.

2. Ahoana ny fampiasana isan-karazany ho an'ny vao manomboka?

Raha hampiasa isan-karazany, manomboka amin'ny alàlan'ny famadihana ny dial amin'ny toerana mety (toa ny volavolan-tena, na ny fanoherana).Ampidiro ao anaty slot havanana ny kisoa.Avy eo, hikasika ny fizahan-toetra ho an'ny ampahany amin'ny faritra na ny singa tianao harimika.Ny isan-karazany dia haneho famakiana eo amin'ny efijery.Tsara indrindra ny manomboka amin'ny faran'izay ambony indrindra ary avy eo dia mihena ny famakiana marina.

3. Inona ny fandalinana ny isan-karazany?

Ny fianarana hampiasa isan-karazany dia ny fahatakarana ny fomba handrefesana zavatra toy ny voltage, ankehitriny ary ny fanoherana ary ny fomba hamakiana ny valiny.Anisan'izany koa ny mifankahalala amin'ireo toe-javatra samihafa, ranges ary fiarovana.

4. Inona avy ireo toetoetran'ny isan-karazany?

Ny isan-karazany dia mety handrefesana ny fananana elektrika samy hafa toy ny volavolan-tena, ankehitriny ary ny fanoherana.Matetika dia misy fampisehoana nomerika na analog, dial mba hisafidy ny sombiny ary ny probes izay mifandray amin'ny fandrefesana anao.

5. Inona no fitsipiky ny isan-karazany?

Miasa isan-karazany ny fampitahana izay refesina, toy ny volavolan-dalàna na ankehitriny, miaraka amin'ny fanamarihana fantatra ao anaty fitaovana.Manova izany ho isa izay hitanao eo amin'ny efijery izany avy eo.
