Ahoana no herin'ireo mpikaroka ny CPU: Fomba sy evolisiona ary teknolojia ho avy?

Hianaranao ny fomba ampiasainy amin'ny faritra samihafa ao amin'ny CPU, ny fomba nitomboan'ny isan'ny mpikirakira azy nandritra ny fotoana, ny olana izay tonga amin'ny fampiasana ny ankamaroany, ary ireo karazana transister vaovao dia novolavolaina ho an'ny solosaina ho avy.

katalaogy

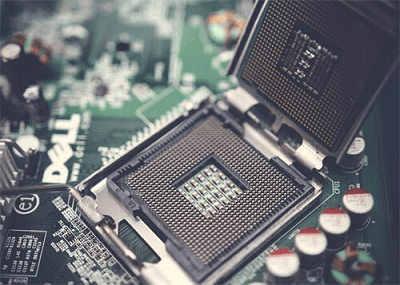

Sary 1. Transistor ao CPU

Inona no ataon'ny mpamindrana ao amin'ny CPU?

Ny mpikirakira no singa fototra izay mahatonga ny computing nomerika.Amin'ny mpikatroka maoderina, indrindra ny CPUs, izy ireo dia mihetsika ho toy ny switch Ultra-haingana izay mifehy ny fomba fandehan-javatra ankehitriny.Ity dia mifamadika amin'ny switch dia maneho ny soatoavina binary, 1s sy 0s izay mamorona ny fitenin'ny computing.Talohan'ny nitorian-tsika, ny fantsona banga dia nampiasaina, saingy lehibe sy malefaka ary nandevona hery be loatra izy ireo.Nanova ny zava-drehetra ny mpikirakira azy.

Ankehitriny, ny CPUS dia mampiasa karazana iray antsoina hoe Mosfet (metaly-oxide-semiconductorNy moss mo dia misy karazany roa: NMO sy PMOS.

• Mitodika ny NMO rehefa ampiharina eo am-bavahadiny ny volavolan-dalàna tsara, ka avelao handalo izao.

Sary 2. Nmos Diagram

• Ny PMOS dia miasa amin'ny fomba mifanohitra, dia manetsika ny volon-kovitra ambany na ratsy.Betsaka ny mitambatra ho any amin'ny faribolana CMMS, izay mahomby indrindra satria izy ireo ihany no mampiasa hery rehefa manodinkodina.Ity kalitao ity dia mahatonga azy ireo ho tsara indrindra amin'ny fanodinana haingam-pandeha avo lenta sy avo lenta.

Sary 3. Pmos Diagram

Transistors ao amin'ny maritrano CPU

Ny faritra rehetra ao amin'ny CPU, toa ny unit-unit arithmetika (alu), ny fanaraha-maso (cu), rejistra, ary fifandraisana anatiny, dia miorina amin'ny fizaran-tany vita amin'ny mpikirakira.Rehefa mahazo torolàlana ny CPU dia mikarakara azy io manomboka manomboka manomboka manomboka ny famaranana: Manala ny torolàlana, fandefasana famantarana fifehezana, mahazo ny data tsara, manao ny kajy, ary mitahiry ny vokatra.Izany rehetra izany dia mitranga amin'ny billionths amin'ny segondra iray.Ny vavahadin-tsokosoko (vita amin'ny transistors) dia manapa-kevitra izay tokony hatao miorina amin'ny mari-pahaizana fampidirana, fa ny faritra mikambana hafa (toa ny flip-flop) dia mitazona data mandritra ny fotoana fohy.

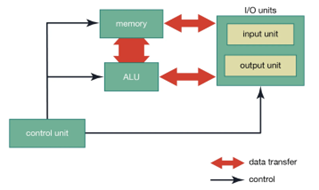

Sary 4. Block Diagram of CPU Architecture

Transistors ao amin'ny alu (unit lojika arithmetika)

Ny Alu dia mitantana ny asa arithmetika sy lojika toy ny fanampiny, ny fanentanana, ny fampitahana ary ny lojika kely.Ireo fandidiana ireo dia tanterahan'ny vavahadin-jaza lojika (ary, na, xor, sns), izay namboarina avy amin'ireo vondrona mpikirakira.

Ohatra, ny fahafaham-po feno, ampiasaina amin'ny binary fanampiny, dia misy mpikirakira am-polony ary averina imbetsaka manerana ny alu hiatrehana ny fidirana 32-bit na 64-bit miaraka.Maro no manatsara ireo fandaharana ireo amin'ny alàlan'ny teknika toy ny lojika tariby mba hampihenana ny fahatarana ary hanatsarana.Koa satria ny alu dia iray amin'ireo singa miditra matetika amin'ny alàlan'ny asa mavesatra, dia miankina amin'ny fomba tsara kokoa ny fandaharam-potoanan'ny transistoriany sy ny fampiasana ny herinaratra.

Transistors ao amin'ny Unit Control (CU)

Ny vondrona mifehy dia tompon'andraikitra amin'ny fitantanana ny fitantanana ny fidiram-bola ao anaty CPU.Izy io dia manapa-kevitra ny torolàlana ary mandefa famantarana amin'ny faritra mety amin'ny processor mba hanatanterahana azy ireo.Ireo asa ireo dia fehezin'ny tamba-jotra misy transtistrors nalamina tamin'ny lojika lojika.

Tena zava-dehibe ny fotoana.Ny flip-flops miorina amin'ny transister dia mamokatra famantarana famantaranandro mifehy izay mitazona ny zava-drehetra amin'ny dingana.Rehefa lasa mandroso kokoa amin'ny teknika toa ny piplinining sy ny famoaham-pamokarana ny CPUS dia lasa sarotra kokoa ny lojika.Tsy maintsy miatrika ny endri-javatra toy ny vinavina ny sampana sy ny fahitam-bokatra, izay miankina amin'ny fitondran-tena toro-monina sy azo itokisana.

Transistors ao amin'ny regists sy ny fitadidiana cache

Misoratra anarana ny angon-drakitra mandritra ny fotoana fohy mandritra ny fanodinana.Namboarina avy amin'ny flip-flops izy ireo, izay samy manana transistors maromaro.Ireo fizarazarana moramora ireo dia mitazona data tsy misy fepetra raha tsy misy vidiny vaovao.Izany dia mahatonga ny fisoratana anarana ho tsara ho an'ny fidirana haingana amin'ny data na torolalana matetika.

Ny fitadidiana cache, indrindra L1 sy L2, dia namboarina tamin'ny alàlan'ny SRAM (static RAM), izay voatahiry tsirairay amin'ny alàlan'ny transistor enina.Ireo mpikaroka ireo dia tsy maintsy miraikitra tsara amin'ny haingam-pandeha sy fampiasana hery ary fanoherana ny fitsabahana.Na ny fiovana kely amin'ny volavolan-dalàna na latsaka an-tapitrisany maro aza dia mety hiteraka fahatarana na kolikoly data.Izany no antony maha-zava-dehibe ny kalitaon'ny transistor ho an'ny hafainganana sy ny fitoniana.

Ny evolisiona ny transistor dia manisa ao amin'ny CPUS

Unité centrale MODELY	NAFAHANA TAOM-	Transistor Manisa	DINGANA Node	Description
Intel 4004	1971	2,300	10 μm	VOALOHANY Microprocessor ara-barotra
Intel 8086	1978	29 000	3 μm	mandritra ny herinandro Ho an'ny maritrano X86
Intel Pentium	1993	3.1 TAPITRISA	800 NM	Superscalar architecture
Intel Core I7-920	2008	731 TAPITRISA	45 NM	nampidirina Nehalem Microarchitecture
AMD Ryjen 9 5950x	2020	4.15 lavitrisa	7 NM	16-Core CLEASE DESKTOP CPU
AMD Threadripper 3990x	2020	39.5 lavitrisa	7 nm (Multi-chiplet)	64-Core Hedt Processor
paoma M1 ultra	2022	114 lavitrisa	5 NM	Avo Transistor dia manisa amin'ny alàlan'ny chip inconnect

Maninona ny mpamindrana maro kokoa no misy fampisehoana tsara kokoa?

Amin'ny ambaratonga fototra indrindra, ny mpikarakara tsirairay ao amin'ny CPU dia manompo toy ny switch binary.Izy io dia mety ho na eo am-pandehanana, maneho ny 1 na iray 0 ao amin'ny kaody binary.Ny transistor dia mitambatra mba hamorona vavahady lojika, izay mifamadika ny kajy, mitahiry data, ary mandray fanapahan-kevitra.Ny fampitomboana ny isan'ireo mpikirakira ao amin'ny processe iray dia manokatra tombony maro momba ny fampisehoana:

• Fivoriana be pitsiny kokoa: miaraka amin'ny mpikaroka bebe kokoa, afaka mamolavola unit fanodinana mora kokoa izy ireo.Ohatra, afaka manampy cores fanampiny izy ireo, manatsara ny fomban'ny faminaniana ao amin'ny sampana, ary mampifangaro ireo vondrona aritmetika lehibe kokoa amin'ny fitantanana ny torolàlana mahomby kokoa.

• Ny fitoviana lehibe kokoa: ny teti-bola transistor lehibe kokoa dia mamela ny vondrona famonoana betsaka kokoa mba hampandehanana miaraka.Midika izany fa ny CPU dia afaka mamolavola torolàlana na kofehy marobe amin'ny fotoana iray, izay mampitombo ny fampisehoana sy fampitomboana mifanentana.

• Fitaovana lehibe kokoa: ireo mpikatroka maro kokoa dia ahafahan'ny fampidirana ny fahatsiarovana cache lehibe kokoa sy mandroso kokoa.Ny cache lehibe kokoa dia manampy amin'ny fivarotana matetika ny angon-drakitra akaiky kokoa ny mpanamboatra, mampihena ny fahalemen'ny sy fanatsarana amin'ny alàlan'ny fisorohana ny fidirana amin'ny fahatsiarovana lehibe kokoa.

• Fitantanana herinaratra mampitombo: Ny mpamindrana fanampiny dia mamela ny fampidirana ireo faribolana mifehy ny fahefana tsara.Ireo faritra ireo dia afaka manidy ireo fizarana tsy mavitrika amin'ny CPU na fanitsiana ny volavolan-dalàna sy ny fatrany mifototra amin'ny entany, fanatsarana ny fahombiazan'ny angovo nefa tsy manao sorona.

• Fampidirana an-tsokosoko: Ny mpikirakira fanampiny dia manohana ny fampidirana ireo singa misimisy taloha toy ny mpanara-maso fahatsiarovana, ireo vondrona kisary, ary Ai Accelerator, mivantana ao amin'ny CPU maty.Mampihena ny fanemorana ny serasera sy ny fampiroboroboana ny fampisehoana ho an'ny asa manokana.

Ahoana ny fomba fiasa ny data CPU?

Ny CPU dia mitondra ny asa amin'ny alàlan'ny fanarahana ny filaharana ara-teknika fantatra amin'ny hoe tsingerin'ny fetch-decode.Mandritra ny dingana tsirairay amin'ity tadivavarana ity, ny transisters tsy tambo isaina dia miara-miasa mba hitantana ireo mari-pamantarana, hoy ny fanjakana lojika, ary hanao kajy.Ireo switch bitika ireo dia ahafahan'ny CPU hamita ny fandidiana feno hafainganam-pandeha sy ny fahitsiana.

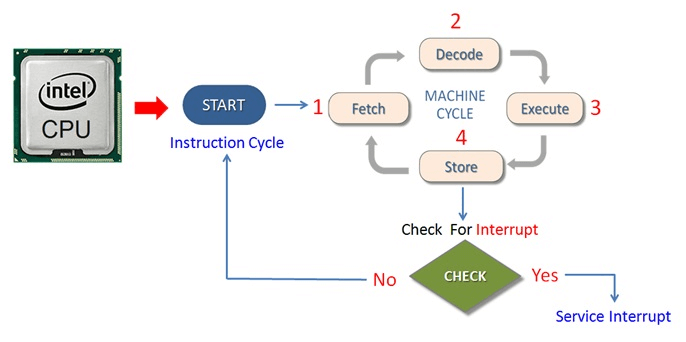

Sary 5. Diagram of the Fetch-Decode-manatanteraka ny tsingerin-taona

1. Fetch

Manomboka ny tsingerin-taona rehefa manangona ny toromarika manaraka ny fahatsiarovana ny vondrona fanaraha-maso.Ity torolàlana ity dia mipetraka eo amin'ny toerana voafaritry ny Counter Counter (PC), izay manara-maso ny toeran'ny CPU amin'izao fotoana izao amin'ny fampirantiana.Ny torolàlana dia avy eo dia nifindra tao amin'ny torolàlana fampianarana (ir) raha te hanamboatra bebe kokoa.Ny transistors ao anatin'ny faritra fitadidiana sy fanaraha-maso dia manao toy ny switch sy ny hemplifiers, izay mamela ny torolàlana mba hoentina haingana sy azo itokisana.

2. Decode

Raha vao nalaina, ny torolàlana dia ampitaina amin'ny decoder fampianarana, izay mandika ny opcode Binary ary mamaritra ny asan'ny CPU izay tokony hanatanterahana ny angon-drakitra aritmetika, lojika, famindrana.Ny transistors ao amin'ny vondrona voafehy dia manetsika ny làlan-kaleha anatiny, mamela ny singa toa ny misoratra anarana, bus, ary barazy lojika hamaly azy.Ity dingana fambolena ity dia miankina amin'ny tranobe mpikarakara sy ny vavahadin'ny lojika izay miteraka ny famantarana ilaina ilaina.

3. Manatanteraka

Ao amin'ny sehatra famonoana, ny CPU dia manatanteraka ny fandidiana voafaritra.Ho an'ny Computations, ny vondrona lojika arithmetika (alu) no mitazona ny asa.Namboarina avy amin'ny lambam-bokatra sy ny mpikaroka lojika, ny alu dia manatanteraka ny asa toy ny fanampiny, ny fanodinana, ny fampitahana lojika, ary ny fandidiana bitika (e.gwis, ary, na, xor).Ny angon-drakitra fidirana avy amin'ny regists, ny soatoavina avy hatrany, na ny fitadidiana dia raisina am-bava ireo faritra moramisy ireo miaraka amin'ireo fotoam-pivoriana misy azy ireo, ka mahatonga ny famonoana haingana sy mahomby.

4. Fivarotana

Aorian'ny fandidiana dia voavonjy na ao anaty lisitra na fahatsiarovana ny valiny.Indray, ny mpikirakira dia zava-dehibe amin'ny fitantanana ny fikorianan-drakitra sy ny fitehirizana ny vokatra raha tsy misy hadisoana.Ny singa toy ny sela flip sy sam-tsiraka dia miankina amin'ny fanjakana mpikambam-pitaterana dia miankina amin'ny fitazomana ny fampahalalana binary, hiantohana fa ny vokatra dia mihazona tsara amin'ny dingana manaraka.

5. Fitomboana

Farany, nohavaozina ny counter counter programa mba hiomanana amin'ny torolàlana manaraka.Amin'ny andiany tsotra, misy fiantraikany amin'ny fitomboan'ny adiresy amin'ny vidiny raikitra.Amin'ny toe-javatra misy ny jumps na sampana, dia asiana adiresy vaovao mifototra amin'ny valim-pitondrana ny PC.Ireo fanavaozana ireo dia tantanan'ny fifehezana ny lojika vita amin'ny transistors, izay manombatombana ny toe-javatra ary miteraka famantarana mba hitarihana ny fikorianan'ny fandaharana.

Fanamby ny transister amin'ny famolavolana CPU maoderina

• leakage sy tondraka herinaratra

Ny transistor kely dia afaka mivezivezy amin'izao fotoana izao na dia rehefa miala aza, dia noho ny vokatr'izany.Ity lesoka tsy miangatra ity dia mampitombo ny fanjifana herinaratra.Mba hampihenana ny angovo dia ampiasaina ny teknika toy ny fanandramana herinaratra (tsy mampiditra singa tsy ampiasaina), DVFS (manitsy ny volavolan-kevitra sy ny fatrany), ary ny korontam-boninkazo).

• taranaka hafanana

Ny transistorsokely feno fonosana dia mamorona faritra mafana eo an-toerana.Raha tsy misy hatsiaka mahomby dia afaka miadana ny fampisehoana na miteraka fahasimbana maharitra.Ny CPUS maoderina dia mifanerasera amin'ny sensor mafana, ny rafitra miompy, ary ny rafitra mangatsiaka toy ny mpanelanelana mafana, efitrano fambolena, na hatsiaka ny rano.

• fahanterana

Manala baraka ny tranobe mandritra ny taona maro noho ny vokatra toy ny fifindra-monina sy ny fahatapahan'ny insulation.Ity fahanterana ity dia mety hampihena ny fampisehoana na ny tsy fahombiazana.Manorena amin'ny sisin-tsarimihetsika fiarovana ary mametraka rafitra fanitsiana diso mba hiantohana ny fandidiana maharitra.

• Slowconnects miadana

Raha mbola mihena ny mpikaroka, ny tariby mampifandray azy ireo dia tsy hidina ihany koa.Ireo fifandraisana ireo ireo dia manohitra ny fikorianan'ny herinaratra ary hampiditra ny fahatarana famantarana.Ity fihenam-bidy ity dia mety hanalefahana ny fanamboarana ny làlan-tsonia ary hampiditra ireo mpamono olona hanafainganana ny fifandraisana.

• fetran'ny lithograpika sy ny lamba

Ny ady nentin-drazana dia miady hevitra amin'ny famaritana ny endri-javatra kely kokoa noho ny hazavana izay ampiasainy, ka mahatonga ny tsy fitovian-kevitra sy ny kilema.Ny lithography ultraviolet be loatra (EUV) dia manampy amin'ny famahana an'izany, fa lafo sy be loatra ny fangatahana, mitondra ny vidin'ny fanamboarana.

• fandanjalanjana ny hafainganam-pandehan'ny hafa sy ny heriny ary ny hafanana

Ny CPUS dia tsy maintsy mandefa ny hafainganam-pandeha tsy mandany hery be loatra na mandresy, tsy fivarotana, indrindra amin'ny fampiharana afovoany sy data data.Ny fanavaozana toy ny silicon maizina (fanakatonana ny faritra tsy ampiasaina), ny adiebatic computing (lojika ambany (lojika ambany), ary ny mpanamory haingam-pandeha dia manatsara ny fahombiazan'ny angovo mandritra ny fitehirizana angovo mandritra ny fitehirizana ny asa.

Transistor Transistor

Raha ny toro-monina nentim-paharazana (Planar) dia mahatratra ny fetrany ara-batana, novolavolaina vaovao sy mandroso kokoa ny famolavolana vaovao.Ireo karazana transistra ireo dia manampy haingana ho haingana kokoa, kely ary mahomby kokoa.

Finfets

Ny finfets dia iray amin'ireo endrika mpiasan'ny transistor efa be mpampiasa indrindra ankehitriny.Raha tokony ho lemaka toy ny mpikarakara taloha, ny finfets dia manana endrika miorim-paka manify toy ny fantsom-pifandraisana tsy misy fotony.Ny ampahany izay mifehy ny herinaratra, antsoina hoe vavahady, dia nofonosina manodidina ny lafiny telo io.Ity rafitry ny fonosana ity dia manome fifehezana ny vavahady amin'ny fidiran'ny herinaratra, izay manampy amin'ny fampihenana ny lesoka tsy tiana ary mahatonga ny Transtistra ho azo itokisana kokoa.Noho ny fampisehoany tsara kokoa sy ny fampiasana herinaratra tsara kokoa, ny finfets dia ampiasaina amin'ny finday maro, solosaina finday ary elektronika maoderina hafa.Nipoitra voalohany tao amin'ny 23nm Chiil Teknolojia izy ireo ary efa tao anaty scaling ka na dia kely aza.

Vavahady-manodidina-manodidina (gaa) mpikirakira

Ny transisters Gaa dia fanamboarana finfets kokoa.Na dia afafazo manodidina ny lafiny telo amin'ny fantsona ny finfets, dia mandeha dingana iray ny mpikirakira an'i Gaa: Manodidina ny fantsona amin'ny lafiny rehetra ny vavahady.Ity fifehezana "manodidina" ity dia manamora ny fitantanana herinaratra ary mampihena ny fahaverezan'ny herinaratra.Ny mpikirakira gaa dia matetika mampiasa famolavolana antsoina hoe "nanosheets" na "nanowires" na "nanowires," izay misaraka amin'ny sosona na tariby manify ny fantsona.Izany dia mamela ny fampisehoana tsara sy ny fampiasana herinaratra tsara kokoa noho ny taloha.Ny teknolojia Gaa dia antenaina ho ampahany lehibe amin'ny sôkôla naorina miaraka amin'ny 3-nanometer sy kely kokoa, ny fanaovana fitaovana haingana sy mahomby kokoa.

Ny karbonika karbonina sy ny mpikamban-graphene

Ny nanotubes karbonina dia cylinders kely vita amin'ny atom karbonika, misy fananana elektrika tsy mampino sy mafana.Izy ireo dia afaka mifamadika sy haingana kokoa noho ny silicon ary mety ho kely kokoa, mamela ny mpandefa tahiry bebe kokoa mba hifanaraka amin'ny habaka mitovy.Graphene dia sombin-tsoratry ny karbonika mahery vaika, iray ihany ny atiny iray.Mahery vaika sy mahay mandanjalanja ary mandeha tsara ny herinaratra.Ireo fitaovana ireo dia mety hiteraka sombin-tsofina haingana sy kely kokoa ary mangatsiaka kokoa.Na izany aza, tena sarotra be ny mpangarangy misy ny transister miaraka amin'i nanotubes na graphene satria mila mazava tsara ny fizotran'ny famokarana.Na ny fahadisoana kely indrindra aza dia mety hanimba ny rafitra kely.

Transistorsa Quantum

Ny mpikolikantoka Quantum dia miasa amin'ny fomba nentim-paharazana.Raha tokony hampifangaroana bitika elektrika mahazatra na ny 0 na 1, dia mampiasa qubits, qubum bit izay mety ho 0, 1, na amin'ny fotoana mitovy fisaorana noho ny fananana hafahafa antsoina hoe superposition.Mety ho voafandrika ihany koa izy ireo, midika hoe ny fanjakan-keloka iray dia afaka miankina amin'ny toetran'ny iray hafa, na inona na inona lavitra azy ireo.Noho izany antony izany, ny mpikiratsa-bro dia afaka mamoaka fampahalalana be dia be ao anaty parallel, zavatra tsy azon'ny solosaina mahazatra.Izany dia mahatonga azy ireo ho tonga lafatra amin'ny asa toy ny fanakanana ny encryption, ny fanodinana molekiola, na famahana ireo olana matematika sarotra.

Neuromorphic transistors

Ny mpikirakira neuromorphic dia natao mba hitondra tena toy ny neuron sy ny synapses.Ao amin'ny atidoha, ny neurons dia mandefa famantarana eny amin'ny elanelana kely antsoina hoe Synapses.Ny transistors Neuromorphic dia manandrana mandika ity fihetsika ity amin'ny fampiasana singa elektronika.Ireo mpikaroka ireo dia ampiasaina amin'ny onjam-peo neuromorphic, izay karazana compings vaovao natao amin'ny asa fitantanana izay misy ny fianarana, ny fanekena ary ny fandraisana fanapahan-kevitra.Ohatra, ny sôkôla neuromorphic dia azo ampiasaina amin'ny rafitra ara-tsaina voajanahary izay manaiky sary, kabary fizahana, na mianatra amin'ny data ara-potoana.

Famaranana

Ny mpikirakira dia manao ny zava-drehetra ao amin'ny asa CPU.Vetivety izy ireo dia mivily sy tsy manampy amin'ny solosaina ny matematika, mandray fanapahan-kevitra ary mamindra data.Rehefa miampy sombin-tsokosoko ny mpikirakira azy dia mihamalalaka haingana sy mahery kokoa ny CPU fa mampiasa angovo bebe kokoa ihany koa izy ireo ary mahamay kokoa.Mba hanamboarana ireo olana ireo, dia ampiasao ny endrika vaovao toy ny finfets sy ny gaa, ary na dia ny fitaovana vaovao toy ny karbonina sy graphene aza.Ny mpikirakira vaovao sasany dia natao mba hanao sela sela.Ireo fanovana ireo dia manampy ny solosaina hijanona haingana sy mahomby ary vonona amin'ny fanamby amin'ny ho avy.
