Sinad: Famaritana, fomba fiasa ary torolàlana momba ny fandrefesana

Ity lahatsoratra ity dia hianaranao izay fepetra avy amin'i Sina ary ny fomba hanombanana ny kalitao famantarana amin'ny ankapobeny amin'ny alàlan'ny fanamafisam-peo sy ny tsy fitovian-kevitra.Ho hitanao ny fomba fiasan'ny fandrefesana, avy amin'ny fampiharana ny feon'ny fitsapana madio mba hampisarahana ireo singa tsy ilaina ary manova ny valiny amin'ny decibels.Ho azonao ihany koa ny fomba nialan'ny Sinera tamin'ny SNR, THD ary i Enoba.Ankoatr'izay, ny lahatsoratra dia mamaritra ny toerana misy an'i Sinad matetika ampiasaina amin'ny fifandraisana, Audio, ary rafitra elektronika.

katalaogy

Sary 1. Sinad Signal Comparison diagram

Inona no atao hoe Sinad?

Sinad (signal-to-tabataba sy fanodikodinana) dia mandrefy ny fahadiovan'ny famantarana amin'ny fampitahana ny famoahana irina amin'ny tabataba sy ny fanodikodinana izay nampidirin'ny fitaovana na mpandray.Araka ny asehon'ny tarehimarika, ny famantarana iray misy madio dia tsy misy afa-tsy ny feon-kira, raha ny vokatra voarohirohy matetika dia ahitana ny firindrana sy ny tabataba sy ny fiaviana izay mampihena ny hazaloa amin'ny ankapobeny.Naseho tao amin'ny decibels (DB), Sinad dia manome fomba tsara hanombanana ny kalitao ara-pananana, ny fahatsapan'ny mpandray anjara ary ny fanatanterahana ny serasera sy ny rafitry ny fiaraha-miasa.

Kisary refesin'ny rafitry ny refy

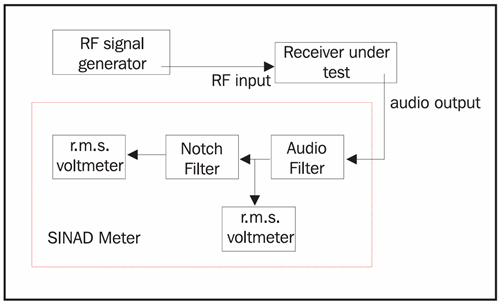

Sary 2. Diagram Refesiness Sinad

Ny sary etsy ambony etsy ambony dia mampiseho ny fananganana fandrefesana fenitra sinam, izay mampiseho ny fomba fanodinana ny sehatra tsirairay mandritra ny fitsapana.Ny fanamboarana fandrefesana Sinad mahazatra dia misy:

• mpamokatra famantarana - mamokatra feo madio

• Fitaovana fanadinana (Dut) - fahita amin'ny radio radio, ny amplifier, na ADC

• Bandpass na notch sivana - isolates na manaisotra ny fatra

• Mpanadihady am-peo / Sinad Meter - Fandrefesana ny tabataba tanteraka sy ny fanakorontanana

• Fanaraha-maso ny famoahana vola - Manamarina ny herin'ny famantarana mandritra ny fitsapana

Ny formula Sinad

Ny fitoviana fenitra ho an'i Sinad dia:

Aiza:

• Fambara - Teo maniry

• tabataba - fiaviany na tabataba mafana

• Fanaparitahana - harmonika sy tsy fitoviana

Ny mpandinika sasany dia mampiasa endrika mifototra amin'ny herinaratra:

Ny Sind avo dia midika fa ny tabataba sy ny fanodikodinana dia ampahany kely fotsiny amin'ny famoahana tanteraka, taratry ny fampisehoana rafitra tsara kokoa.

Ahoana no fiasan'ny SINAD?

Sind dia miasa amin'ny fandrefesana ny halatra sy ny fanodikodinana tsy tiana hita eo anilan'ny famantarana madio rehefa avy nandalo fitaovana na mpandray azy.Mba hanombohana, ny feon'ny fitsapana madio dia tsindrona ao anaty fitaovana eo ambanin'ny fitsapana (Dut), miantoka fa misy fiovana ao amin'ny vokatra avy amin'ny rafitra.Avy eo ny famakafakana dia mandinika ny sperctrum mivoaka ary mamantatra ny famantarana, ny tsy fitovian-kevitra ratsy ary ny tabataba broadband nampidirin'ny elektronika.

Manaraka, ny sivana na algorithm nomerika dia manaisotra ny feo, mamela ny tabataba sy ny tsy fitovian-kevitra ao ambadika.Ity valim-pifidianana ity dia mampiseho hoe ohatrinona ny fanalam-baraka tany am-boalohany rehefa nifindra tamin'ny rafitra.Farany, ny famakafakana mampitaha ny tabataba + ny tsy fitovian-kevitra amin'ny signal Output tanteraka mba hikajiana ny sandan'ny Sinad amin'ny decibels (DB).

Satria ny kaonty SINAD ho an'ny tabataba sy ny endrika tsy fitovian-kevitra rehetra dia manome sary tena misy sy feno momba ny kalitao marina.Izany dia mahatonga azy ho sarobidy amin'ny fanombanana ny fahatsapan-tena ho mora, ny fahatokiana an-tsary, ary ny fampisehoana an-tsitrapo ny ADC sy ny fifandraisana hafa na fitaovana fanodinana hafa.

Ahoana no fomba refesina an'i Sinad?

Aorian'ny fahatakarana ny fomba fiasan'ny SINAD, ny dingana manaraka dia ny mandinika ny fomba handrefesana an'i Sinad amin'ny fampiharana.Ny tarehimarika eto ambany dia mampiseho ny fananganana refesina mahazatra Sinad ary mampiseho ny fomba fihetsiky ny famantarana isaky ny dingana amin'ny fitaovana.

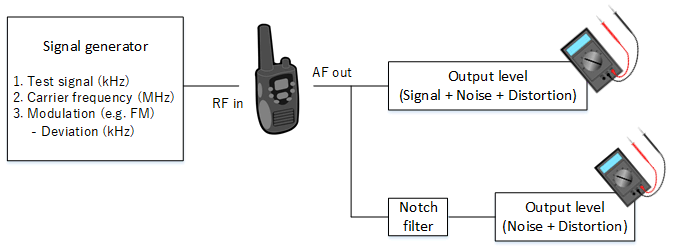

Sary 3. Diagram sakana

Dingana 1: Ampiharo ny feo fitsapana fantatra

Manomboka ny fandrefesana an'i Sinad ianao amin'ny alàlan'ny famahanana mari-pamantarana madio sy fantatra amin'ny mpamokatra famantarana ho an'ny mpandray anjara.Matetika izany dia feo 1 khz ho an'ny fitsapana audio na mpitatitra rf efa voalahatra ho an'ny rafitra serasera.Amin'ny alàlan'ny fampidirana voafehy, ianao dia miantoka fa misy tabataba na fanakorontanana izay refesinao any aoriana dia avy amin'ny fitaovana eo ambanin'ny fitsapana (Dut) fa tsy avy amin'ny loharano.

Dingana 2: Alao ny mari-pamantarana

Vantany vao nandalo tamin'ny mpandray ny mpandray ny test, ny famoaham-bokatra feno, izay ahitana ny famantarana lehibe, ny tsy fitovian-kevitra tsara, ary ny tabataba mafana na elektrika na elektrika na elektrika.Izany dia manome anao ny fomba fijery mazava momba ny fanovana ny feo tany am-boalohany ary mamela ny Meter Sinad Meter hamantatra ny intermodulation sy ny singa tsy tiana hafa.Ao amin'ny sary dia mifanitsy amin'ny "fanamorana ny fandrefesana" Fandrefesana "Fanaparitahana".

Dingana 3: Esory ny feo

Mba hampisaraka ny tabataba sy ny fanesorana, dia avereno ny famoahana amin'ny alàlan'ny sivana notch izay manaisotra ny feon'ny fitsapana lehibe.Ny sivana dia manakana ny fatrany rehefa mamela ny singa tsy tiana tsy ilaina.Izany dia manome anao ny fandrefesana madio fotsiny ny tabataba + tsy fitovian-kevitra, araka ny asehon'ny lalana faharoa amin'ny sary.

Dingana 4: Ampitahao amin'ny ratio Sinad

Miaraka amin'ny refy roa ireo dia afaka mampitaha ny tabataba + ny fitrandrahana amin'ny famoahana feno ahitana ny famoaham-baovao + tabataba + tsy mety.Ity fampitahana ity dia mampiseho hoe ohatrinona ny vokatry ny mpandray ny mpandray dia madio, famantarana azo ampiasaina mifanohitra amin'ny artifact tsy tiana.Raha avo ny tabatab na tabataba sy fanalam-baraka, mihena ny sandan'ny Sinad, manondro kalitao ambany kokoa.

Dingana 5: Ampifamadiho ny valiny amin'ny decibels

Farany, namadika ny tahan'ny SINAD ho decibels (DB) ianao mba hanamora ny fampitahana ny fampisehoana amin'ny rafitra samihafa.Ny fampiasana DB dia manampy anao hanombatombana haingana ny fahatsapan-kery momba ny fandraisana, ny hazavan'ny audio ary ny fampisehoana fitaovana ankapobeny.Ny sanda Sinad avo kokoa dia midika fa ny rafi-pandanao dia manafoana ny fahadiovana famantarana tsara kokoa miaraka amin'ny fanalefahana ambany kokoa.

Olana misy fiantraikany amin'i Sinad

Ny antony maromaro dia mety hampihena ny fampisehoana sinad:

• tabataba elektrika (tabataba mafana, EMI, fanelingelenana)

• Fanaparitahana harmonika avy amin'ny amplifiers na ADC National

• Ny tabataba Phase ao amin'ny RF Oscillators

• tsy ampy fanivanana amin'ny mpandray anjara

• olana sy miaro tena

• Famerana ny bandwidth

• Mismatch impedance

SINAD VS SNR VS THD VS MA Enob

Ny Sinad, SNR, THD, ary Enoba dia misy refy mifandraika, fa ny tsirairay kosa mamaritra ny kalitao amin'ny fomba hafa.Ny fahatakarana ny tsy fitovian'izy ireo dia manamora ny fahafantarana hoe inona metaly ampiasaina amin'ny fitiliana na famakafakana.Ny latabatra eto ambany dia mamintina ny fomba ampitahain'izy ireo.

lafiny	Sinad	SNR	Thd	Enob
FAMARITANA	Taham ny famantarana ny tabataba sy ny fanakorontanana	Taham ny famantarana ny tabataba ihany	Taham ny harmonika amin'ny fototra	FIASANA MAHOMBY Fanapahan-kevitra avy amin'i Sinad
KILONGA Focus	sokajy fampisehoana mavitrika	feo fahadiovana	Linearity ary ny fanaratsiana henjana	zava-misy fampisehoana bit
Output Unit	db	db	db na%	potika
fanadihadiana passante	manontolo Ny votoatiny an-tsaha afa-tsy DC	feo Band ihany	Harmonic peo	mifototra Ao amin'ny bandwidth sinad
feo fampidirana	ENY	ENY	tsy misy	ankolaka
Fifandroritana fampidirana	rehetra Karazana	tsy misy	Harmonics	ankolaka
Fandrefesana FOMBA	FFT miaraka amin'ny fitrandrahana fitabatabana + overtortion	FFT manilika harmonika	FFT Fandrefesana ny hanimbadika	Computed fampiasana formula
ilaina Fitsapana fanandramana	Pure Teny akaikin'ny ambaratonga feno	IHANY tone toa an'i Sinad	Pure sine	manaraka ireto Fitsapana an'i Sinad
ilaina Instmentation	Fanapahan-kevitra avo lenta FFT Analyzer	karazany Analyzer na ADC FFT	Harmonic Famandrihana fandrefesana	Calculator ihany
Rindranasa	ADC / DAC Fanamarinana, RF Mpandray, Audio	Ny feo ambany Fanadinana Amplifier, gorodona	fanamafisam-peo Lisitaly, fahadiovana audio	Converter Famatsiam-bola sy famolavolana famolavolana

Ny fampiharana an'i Sinad

Rf sy serasera tsy misy finday

Sinad dia be dia be amin'ny rafitra RF sy Wireless hanombatombana ny fomba ahafahan'ny mpandray tsara afaka mahita famantarana malemy.Izy io dia manampy amin'ny famaritana ny fahatsapan-kery amin'ny fanehoana ny tabataba sy ny tsy fitovian-kevitra izay misy eo aorian'ny demodulation.Izany dia mahatonga ny Sinad ho metric manan-danja amin'ny fanombanana ny fampisehoana rf amin'ny tontolo iainana.

ADC sy Dac mampiavaka

Maro no mampiasa sinad hanamarina ny firaisankina sy ny fahamarinan'ny ADCS sy ny DAC mandritra mandritra ny fitsapana.Mampiseho izany ny fiantraikan'ny tabataba sy ny fanodikodinam-po eo amin'ny famoahana ny mpampivadika.Amin'ny famakafakana an'i Sinad, azonao atao ny mamaritra ny vahaolana tena ilaina amin'ny fitaovana.

Fanadinana Fitaovana Fandraisana

Ny Sinad dia mandrefy ny mazava sy ny fahadiovan'ny famantarana ny feo amin'ny fitaovana toy ny amplifiers, afangaro ary fandraisam-peo.Manasongadina ny fitrandrahana tsy ilaina sy ny fironana tsy misy dikany izay misy fiantraikany amin'ny kalitao tsara.Amin'ity metric ity dia azonao atao ny manamarina fa ny rafitra audio dia manome vokatra madio sy marina.

Famolavolana rafitra elektronika

Sinad dia manampy amin'ny famantarana ny olana amin'ny fanivanana, ny fiorenany ary ny miaro amin'ny faribolana elektronika.Amin'ny alàlan'ny famakafakana kalitao famantarana, dia afaka manatsara ny fandaharana ary mampihena ny fitsabahana tsy tiana.Izany dia miantoka ny fampisehoana rafitra maharitra sy azo itokisana mandritra ny fandidiana.

Fandrefesana Fitaovana Fitaovana

Sinad dia ampiasaina hanamafisana fa ny famakafakana, radio, ary zavamaneno fitiliana dia atao amin'ny fahitsiany voafaritra.Manamarina izany fa ny tabataba sy ny fitrandrahana dia mijanona ao anatin'ny fetra azo ekena.Ny calibration tsy tapaka amin'ny fampiasana an'i Sinad dia miantoka ny valin'ny fandrefesana maharitra sy azo itokisana.

Famaranana

Sind dia manisy marika momba ny kalitao famantarana satria ny tabataba sy ny tsy fitovian-kevitra amin'ny refy iray.Ny dingana an-tsipiriany momba ny fizotran'ny fizotrany dia mampiseho ny fomba hanavakavahana ny rafitra iray amin'ny fidirana madio sy ny fiantraikan'ireo fanovana ireo fampisehoana.Ny fampitahana azy amin'ny metaly hafa dia manazava ny sanda manokana manome amin'ny fanombanana ny fitondran-tena mavitrika.Ny fampiharana isan-karazany dia mampiseho ny maha-zava-dehibe ny fitiliana, ny calibration, ary ny famolavolana rafitra elektronika azo itokisana.
