Mamaha ny faribolana elektrika amin'ny alàlan'ny mesh

Rehefa miezaka mamantatra ny fomba fandehan-javatra amin'ny alàlan'ny fizaran-tany ianao, dia afaka misafotofoto haingana, indrindra raha toa ka misy tadivavarana sy singa marobe ny fizaran-tany.Izany no misy ny fomba fiasa ankehitriny. Manampy anao hifantoka amin'ny tadivavarana ao amin'ny faritra ihany izy io, ka hanamora ny famahana ireo ankehitriny sy ny volonta tsy misy tariby.Amin'ny fampiharana ny fitsipika tsotra toa ny lalànan'ny Kirchhoff's Lalàna sy ny Lalàn'i Ohm, azonao atao ny mandika ny olana amin'ny dingana azo tanterahina.Ity fomba ity dia tsy vitan'ny hoe mamonjy fotoana fotsiny fa ny matematika dia mihazona ny matematika, indrindra amin'ny faribolana sarotra kokoa.Na mifanatrika amin'ireo mpirehareha, loharanom-pahefana ianao, na singa AC, ny famakafakana Mesh dia manome lalana mazava sy azo itokisana hanaraka.Ao anatin'ity torolàlana ity dia hianatra ny fomba hampiharana ilay fomba amin'ny alàlan'ny dingana ianao amin'ny fampiasana ohatra, ary jereo ihany koa rehefa misy fitaovana mety ampiasaina.

katalaogy

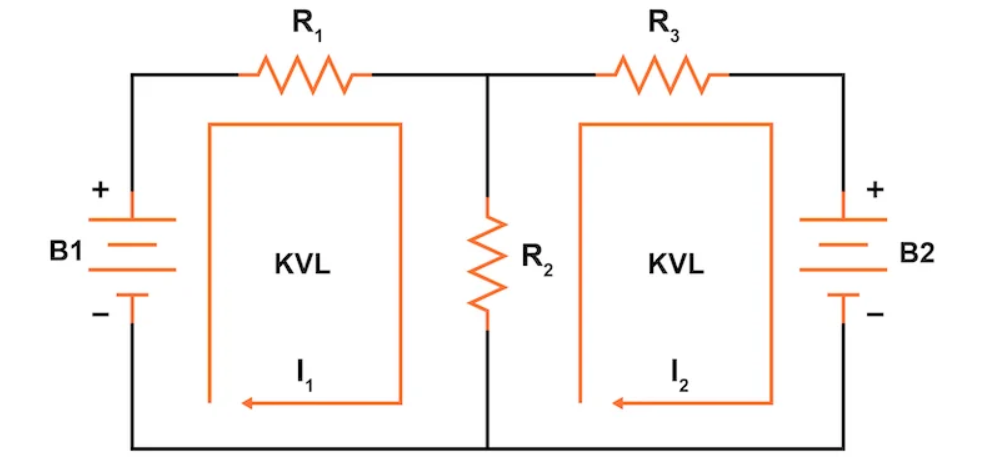

Sary 1. MESH Zava-misy (Fomba ankehitriny)

Inona ny fomba MESH ankehitriny amin'ny famakafakana fizika?

ny MESH Zava-misy ankehitriny dia fitaovana mahasoa azonao ampiasaina mba hamantarana ny fomba fandehan-javatra ankehitriny.Raha tokony hijery ny tariby sy ny sampana rehetra misaraka, ity fomba ity dia mifantoka amin'ny tadivavarana na Meshes ao anatin'ny faritra.Ny mesh dia lalana mihidy fotsiny izay tsy manantona tadivavarana hafa ao anatiny.Vantany vao nahita ireo hazavana ireo ianao dia nanendry ny ho an'ny tsirairay avy.Ny fitarihan'ny tsirairay mesh ankehitriny dia tsy mila manitsy - maimaimpoana ianao haka ny lalana, ary ny matematika dia hanangona na hifarana tsara na ratsy.

Inona no mahatonga ny fomba Mesh ankehitriny dia mahasoa indrindra ny fomba fampiharana azy Kirchhoff's Lalàna volavolan-dalàna (kvl). Nilaza i KVL fa raha mandeha manodidina ny tadivavarana rehetra ianao amin'ny faritra iray, ny habetsaky ny habetsaky ny vola azonao ary very ny fanampiny.Manambatra izany ianao Ohm ny lalàn'i ohm-Mampiresaka ny volavolan-dalàna, ny ankehitriny ary ny fanoherana - hanoratra fitoviana izay mamaritra ny zava-mitranga isaky ny tadivavarana.Ireo fitoviana ireo dia manampy anao hamaha ireo fandehan-javatra sy ny volonta tsy fantatra ao amin'ny faritra.

Zavatra tsara iray momba ity fomba ity dia matetika no mitarika Vitsy kokoa ny fitoviana noho ny fomba hafa, toy ny fomba fiasa misy ny sampana.Raha tokony hanoratra fitoviana misaraka ho an'ny sampana na ny junction ianao dia mila iray fotsiny ho an'ny mesh tsirairay.Izany dia mora kokoa ny mamaha, indrindra fa rehefa mifampiresaka amin'ny faribolana izay manana singa maro ianao.

Noho izany, amin'ny teny tsotra, ny fomba Mesh misy ankehitriny fanendrena ny loop, Ny fanoratana fanoratana mampiasa ny lalàn'i KVL sy OHM, ary mamaha ireo tsy fantatra.Fomba iray mazava sy lojika mba hamakafakana ny fizaran-tany elektrika nefa tsy very amin'ny antsipiriany be loatra.

Ahoana ny fomba fampiharana ny fomba MESH amin'izao fotoana izao?

Alohan'ny hanombohany ny fomba fiasa misy ankehitriny, dia manampy amin'ny fahafantarana fa hiara-miasa amin'ny fizaran-tany mahazatra isika - ilay taloha izay nampiasaina taloha mba hanazavana ny fomba hafa amin'ny fizarazarana hafa.Izany dia manamora ny fampitahana ny fomba samy hafa ny fomba samy hafa amin'ny fanamboarana ary hahatakatra izay atolotry ny tsirairay avy.

Azonao atao ny mahatadidy ny hahita ity fizaran-tany ity amin'ny fampiasana:

• Ny fomba fiasa amin'ny sampana

• Teorema superposition

• teorema thevenin

• teorin'i Norton

• Ny teorin'i Millman

Amin'ity tranga ity, diovy akaiky kokoa ny fomba hijerena ny fomba Mesh ankehitriny amin'ny faribolana mitovy amin'izany.

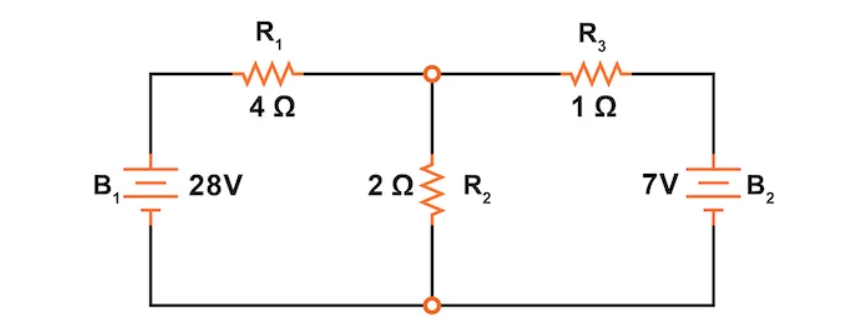

Sary 2. Fizahan-tany schematic amin'ny fanazavana ny fomba MESH ankehitriny.

Ny fampiasana an'io ohatra io dia mahatonga azy ho tsotra hanaraka ny dingana tsirairay.Ho hitanao fa ny fomba hidinan'ny Mesh izao dia manapaka ny zavatra, ny fomba nanendrena ny fomban-drazana isaky ny tadivavarana, ary ny fomba nanoratana sy voavaha - amin'ny fomba mazava sy azo tantanana.

Dingana 1: Mitadiava ary asio marika ireo tadivavarana ankehitriny

Ny zavatra voalohany ataonao amin'ny fomba MESH amin'izao fotoana izao dia ny Fantaro sy asio marika ireo tadivavarana ao amin'ny faritra.Ireo tadivavarana ireo dia mihidy lalana mifehy ny singa amin'ny fizaran-tany toy ny mpanohitra sy ny loharanom-bola be.Ny tadivavarana tsirairay dia hanana ankehitriny izay hanoloranao azy, ary miaraka, ny tadivavarana dia tokony handrakotra ny faritra rehetra amin'ny faritra.Izany dia azo antoka fa tsy misy singa tsy avela rehefa mamaha ny soatoavina tsy fantatra ianao.

Ao amin'ny ohatra asehonay (Sary 2), ny loop voalohany dia mandalo B1, R1, ary R2, raha ny loopy faharoa dia mandeha B2, R2, ary R3.Ireo tadivavarana ireo dia voafidy mba hialana amin'ny iray amin'izy ireo ny singa rehetra.

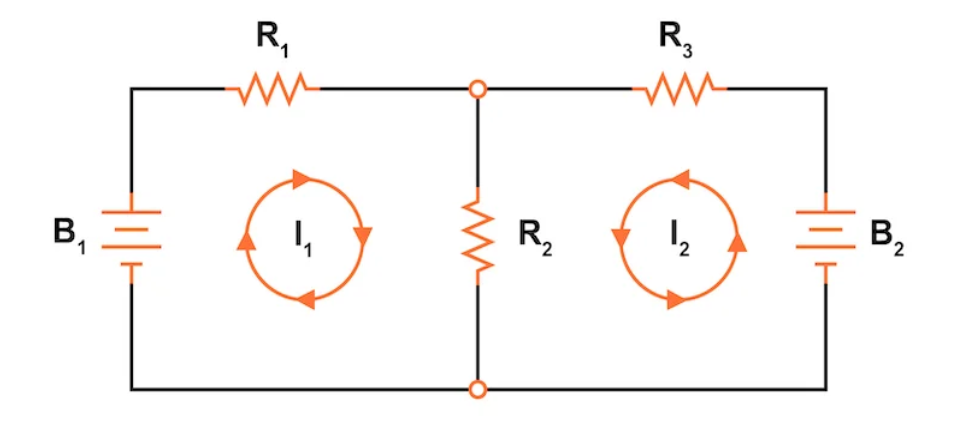

Sary 3. Fantaro sy asio marika ireo tadivavarana ankehitriny.

Ny ampahany iray amin'ity fomba ity izay toa hafahafa amin'ny voalohany dia ny hevitra momba ny loop ankehitriny "mivezivezy" ao amin'ny tadivavarana tsirairay.Sary an-tsaina azy ireo Fitaovana kely mihodina, indraindray amin'ny lafiny mitovy, amin'ny mifanohitra amin'izany.Izany no ahatongavan'ilay teny hoe Mesh - satria ny ankehitriny avy amin'ny tadivavarana samihafa dia afaka "mesh" miaraka rehefa mandalo singa mizara izy ireo.

Rehefa mifidy torolàlana ho an'ny vodivary tsirairay dia tsy tokony ho tonga lafatra izy io.Afaka misafidy ianao famantaranandro na counterclockwise, ary ny matematika dia mbola hiasa.Raha toa ka tsy mitovy ny tena izy, dia hivoaka ihany ny ankehitriny isa ratsy, izay midika fa mandeha amin'ny fomba hafa.

Manampy ihany koa raha toa ka manendry loops ianao mikoriana amin'ny lalana mitovy amin'ny alàlan'ny singa iraisana.Ohatra, ao amin'ny R2, na ny ankehitriny I1 sy I1 dia "mikoriana" amin'ny alàlan'io ohatra io.Izany dia mahatonga azy ho tsotra kokoa any aoriana any rehefa manoratra ny fitoviana amin'ny latsaka an-tsokosoko.

Dingana 2: Mariho ny torolàlana volavolan-kevitra

Vantany vao nofidinao ny torolàlana momba ny voromahery mesh, ny zavatra manaraka hatao dia mariho ny volonta nilatsaka miampita ireo mpanohitra.Midika izany fa ny lafiny iray amin'ny lafiny iray amin'ny mpanohitra tsirairay dia tsara ary ratsy, mifototra amin'ny fomba fandehanan'ny ankehitriny.Ny lalana nalehanao ho an'ny Mesh ankehitriny dia manampy anao hanapa-kevitra izany.

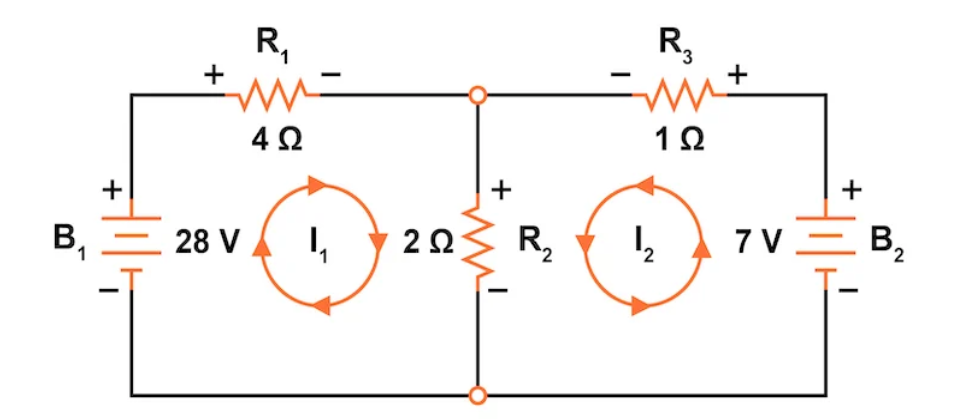

Sary 4. Asio marika ny fahatsoram-bolo volotara.

Fomba tsara hahatadidy fa ny sisin'ny mpanohitra izay nodinihina ny fidirana ankehitriny lafiny tsara, ary ny lafiny misy azy dia ny lafiny ratsy.Izany dia satria mpanohitra mitete volteage Satria mandeha amin'ny alalany izao dia tsy manome volavolan-dalàna toy ny bateria izany.Noho izany, ny voloteta "dia lavo" amin'ny lalana mankany amin'ny ankehitriny.

Zava-dehibe ihany koa ny mitadidy fa tsy mitovy ny bateria.ny raikitra ny orona Amin'ny fomba itondrany ny sary an-tsehatra.Indraindray, ny polariton'ny bateria dia mety tsy mifanandrify amin'ny lalana nalehanao ho an'ny fandehan-javatra ao anatin'izany losa izany, ary tsara izany.Tsy mila manova na inona na inona ianao - manaraka ny tandindona bateria ary ny tarihinao miavaka ankehitriny, misaraka amin'ny fanoratana ny fitoviana volavolan-dalàna.

Amin'ny fanamarihana tsara ireo rehetra ireo Solosa-tsim-bahoaka, ataonao mora kokoa ny mampihatra ny lalàna momba ny volavolan-dalàna ao Kirchhoff amin'ny dingana manaraka.Amin'izany fomba izany, rehefa mandehandeha misy tadivavarana ianao dia ho fantatrao tsara ny fomba fiakaran'ny volavolan-dalàna na hianjera, izay manampy anao hanangana ny fitovizanao tsara.

Dingana 3: Ampiasao ny lalàna momba ny volavolan-dalàna Kirchhoff ho an'ny tadivavarana tsirairay

Mampiasa ny lalànan'ny volavolan-dalàna Kirchhoff, mandehandeha manodidina ny tadivavarana tsirairay ianao amin'ny fitazonana ny faribolana, ny fitazonana ny latsaka an-tsokosoko sy ny felany.Tahaka ny fomba fiasa misy ny sampana, ny fihenan'ny volom-bolo tsirairay dia aseho amin'ny fampitomboana ny fanoherana (ao Ohms) miaraka amin'ny mesh ankehitriny mikoriana ao.Koa satria tsy fantatra ny tena soatoavina ankehitriny, dia mampiasa variana ho an'ireo ianao.Amin'ny toe-javatra misy ny mesh mesh roa dia mandalo an'io mpanohitra io ihany, mampifangaro azy ireo ianao mba hampiseho ny fitambaran'ny zava-misy amin'ny alàlan'ny singa.

Afaka manomboka amin'ny teboka rehetra ao anaty tadivavarana sy soritra amin'ny lafiny rehetra ianao - tanteraka aminao izany.Eto, ho an'ny loaka havia, manomboka eo amin'ny zoro ambany havia ianao ary mandeha amin'ny famantaranandro.Eritrereto ny tenanao mitazona volontena miaraka amin'ny Làlana mena izay manondro hatrany sy ny mainty iray ao ambadika.Ho an'ny loaka ankavia izay misy i₁ ankehitriny, lasa ny fampitoviana:

Mariho ny fomba itondran'i R₂ ny ankehitriny i₁ sy i₂ ankehitriny.Izany dia satria ny voromahery mesh roa dia mikoriana amin'ny lalana mitovy amin'ny R₂, ka ampiany.Manaraka, zarao ny kitay 2 manerana an'i I₁ sy i₂, avy eo tarika vondrona mitovy aminy mba hahatonga azy ho tsotra kokoa:

Izao dia manana fitoviana iray misy tsy fantatra roa, i₁ ary i₂.Mba hahitana ny soatoaviny dia mila fitoviana iray hafa ianao, izay azonao atao amin'ny fanaovana ny dingana mitovy ho an'ny tsipika havanana amin'ny fizaran-tany.

Tamin'ity indray mitoraka ity, araho ny tadiny havanana, izay mitondra ny i₂ ankehitriny, manomboka indray amin'ny zoro havia havia ary mandalo amin'ny famantaranandro.Izany dia manome anao ny fitoviana kvl faharoa.Amin'ity loaka ity, ny ankehitriny amin'ny alàlan'i R₂ dia mbola fitambaran'ny i₁ sy i₂, ary avy eo i R₃ izay mitondra an'i I₂ ihany.Ianao koa dia manana loharanom-bolan'ny 7v amin'ny farany.Ka ny fitoviana dia mivoaka toy ny:

Indray, manatsotra azy amin'ny fizarana sy mitambatra toy ny teny:

Izao dia manana fitoviana roa misy tsy fantatra roa ianao, dia samy hamaha ny votoatin'ny Mesh sy i₂ mesh sy i₂.

Dingana 4: Vahao ny fitoviana hahitana ny tsy fantatra

Ankehitriny dia nanoratra ny fitoviana kvl roa avy amin'ny tadivavarana tsirairay ianao, ny dingana manaraka dia ny Vahaolana ho an'ny frews mesh tsy fantatra.Ireo no soatoavin'i I₁ sy i₂ - ny ankehitriny mikoriana ao anaty tadivavarana nofaritanao teo aloha.

Mba hahamora kokoa ny zavatra dia manampy Amboary ny fitoviana Ka milentika tsara izy ireo.Amin'izany fomba izany, tsotra kokoa ny mijery modely na mampihatra fomba toy ny fanoloana na fanilihana.

Azonao atao ny mampiasa fomba izay tianao indrindra hamaha ireo fitoviana ireo.Ny olona sasany dia toy ny mampiasa fanoloana, fa ny hafa kosa mety hikapoka.Raha mamaha tanana ianao dia mazàna no mitandrina ireo madiodio.Na izany na tsy izany, rehefa miasa amin'ny matematika ianao dia ho azonao:

[Fitoviana ny vahaolana Mesh Famaritana farany]

Ny vokany I₁ Milaza amintsika fa marina ny lalana hasiana tondrozotra ho an'ny ankehitriny - mikoriana toy ny voasarika ao anaty tadivavarana izy io.Amin'ny lafiny iray, ny Ny lanjan'ny I₂ dia midika fa ny ankehitriny dia mikoriana ao amin'ny mifanohitra amin'ny lafiny mifanohitra izay noheverina.Ara-dalàna tanteraka izany amin'ny famakafakana mesh.Tsy misy dikany na inona na inona diso;Izany dia milaza aminao fotsiny hoe ahoana no fomba handehanan'ny ankehitriny.

Amin'ireo soatoavina ireo dia manana ny Ny tena mesh, ary amin'ny ambaratonga manaraka dia hampiasa azy ireo ianao mba hahitana izay mitranga ao amin'ny sampana tsirairay amin'ny faritra.

Dingana 5: Manavao ny Mesh Currents ary mahita ny ombidia

Ankehitriny dia nahita ny lanjan'ny MESh ankehitriny, ny dingana manaraka dia ny fahitana ny fomba handikana azy ireo ho tena izy Sampana ankehitriny-Ny ankehitriny dia mikoriana amin'ny faritra tsirairay amin'ny fizaran-tany.Mba hanaovana izany dia miverina amin'ny sary tany am-boalohany izahay ary mampihatra ny soatoavina ankehitriny amin'ireo singa mifandraika amin'izany.

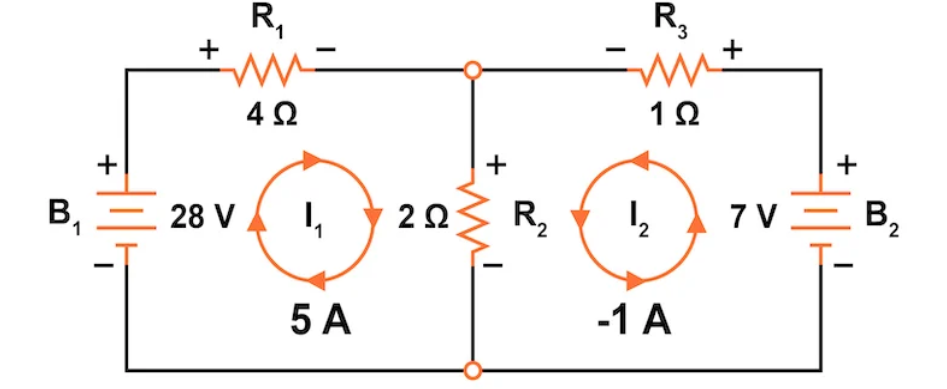

Sary 5. Circuit miaraka amin'ny hasina ankehitriny.

Avy amin'ny kajy taloha, dia nahita an'izany izahay I₁ = 5 A SY I₂ = -1 a.ny famantarana ratsy amin'ny i₂ dia midika fotsiny fa ny mikoriana ankehitriny ao amin'ny mifanohitra amin'ny lafiny mifanohitra Avy amin'ny fomba nieritreretantsika azy io tao amin'ny tadivavarana.Ka raha ny tena izy dia mikoriana manaraka ny fihodin'ny famantaranandro, tsy mifanila.

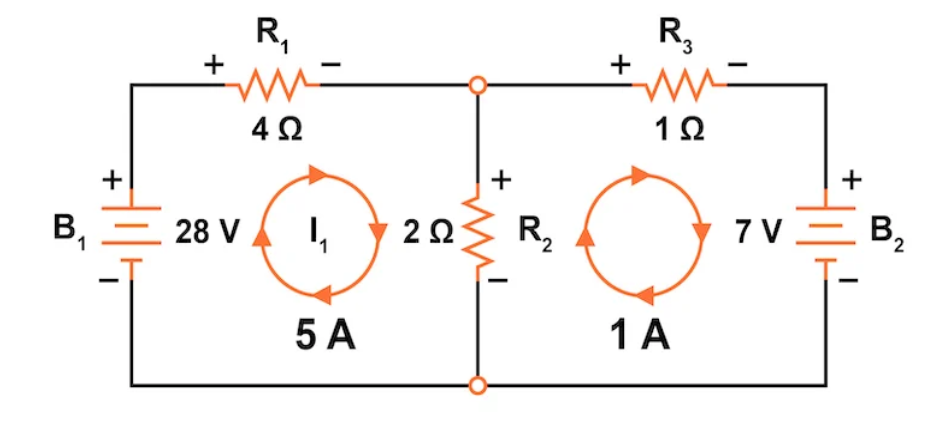

Mba hisaintsainana izany dia namerina ny fizaran-tany izahay ary nanavao ny torolàlana i₂, ary koa ny volavolan-dalàna momba ny sombin-javatra manerana ny singa misy azy resistor r3.

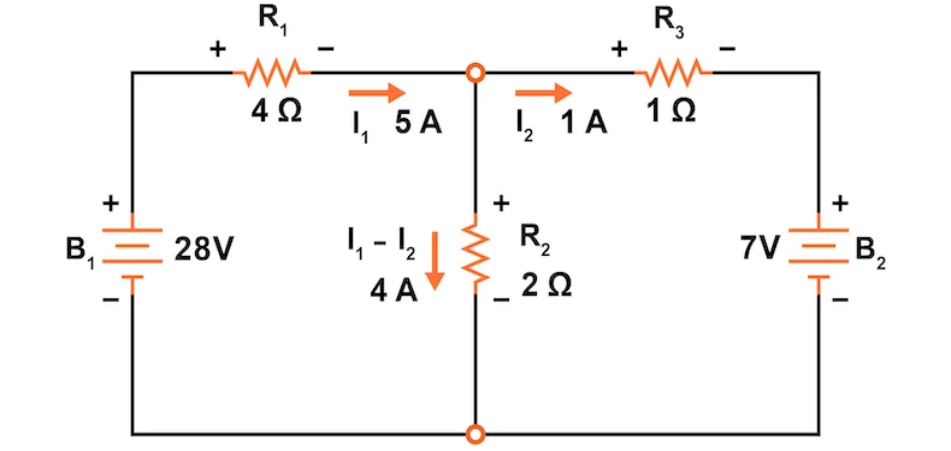

Sary 6. Circuit miaraka amin'ny tondrozotra ankehitriny ho an'ny I₂.

Ankehitriny dia napetrakay izao ny soatoavina sy ny torolàlana ankehitriny, azontsika atao fantaro ny zava-misy ao amin'ny sampana tsirairay.Ity ampahany ity dia tsotra ihany:

• ny ankehitriny amin'ny r1 dia fotsiny I₁, izay 5 A, satria tsy misy mesh hafa mandalo azy ankehitriny.

• ny ankehitriny amin'ny r3 dia fotsiny I₂, ary miaraka amin'ny lalana fanitsiana, tena izy 1 A tondra manaraka ny fihodin'ny famantaranandro.

• Fa R2, ny zavatra dia somary mahaliana kokoa, satria samy mesh mandia azy.

Raha ny R2, MESH amin'izao fotoana izao I₁ hetsika midina amin'ny alàlan'ny mpanohitra, raha mbola namboarina I₂ hetsika ny.Ireo roa tonta ireo dia samy manohitra, ka ny Net ankehitriny Ny R2 dia tsy mitovy ny fahasamihafana eo amin'izy ireo.

Koa, ny sampana ankehitriny amin'ny alàlan'ny R2 MAHAVONONA 4 Midina midina , manaraka ny fitarihan'i I₁.Ity fanitsiana farany ity dia manome antsika ny sary feno ny fomba fihetsik'ilay ankehitriny amin'ny lafiny rehetra amin'ny faritra.

Sary 7. Circuit miaraka amin'ny fikambanan'ny sampana kajy.

Amin'ity dingana ity dia feno, nalainao ny kitroka abstract ary namadika azy ireo tao amin'ny tena izy, Zava-misy ara-batana Mikoriana amin'ny alàlan'ny mpanohitra sy loharano volotara.Izany no tena herin'ny MESH amin'izao fotoana izao - manome anao fomba mazava sy mavitrika amin'ny famahana ireo sombin-tany be pitsiny.

Dingana 6: Mitadiava latsaka volavolan-dalàna mampiasa ny lalàn'i Ohm

Izao izao Sampana ankehitriny Fantatra, afaka mampiasa isika Ohm ny lalàn'i ohm hamantatra ny latsaka an-tsokosoko manerana ny mpanohitra tsirairay.Tsotra ny lalàn'i Ohm: V = i × r-Mandoa ny volavolan-dalàna dia mitovy amin'ny fanoherana ankehitriny.Ny fihenam-bidy tsirairay avy amin'ny mpanohitra dia miankina amin'ny fandehanana ankehitriny sy ny lanjany fanoherana.

Andao hikasa ny fihenan'ny volavolan-dalàna manerana ny mpanohitra tsirairay:

HO AN'NY resistor r1, ny ankehitriny dia 5 A (I₁), ary ny fanoherana dia 4 Ohms, ka ny fihenan'ny volotena dia 20 volts.

Resistor r2 manana ranomainty roa mesh mandalo azy, ka ny fahasamihafana ataontsika (satria mikoriana mifanohitra amin'ny lafiny mifanohitra izy ireo).Izay manome 4 amin'ny 4 A sy ny fihenan'ny volavolan-dalàna 8 Volts.

Resistor r3 dia tsy misy afa-tsy i₂ izay mikoriana ao aminy, izay 1 A, ary 1 Ohm ny fanoherana azy, ka ny fihenan'ny volavolan-tena dia 1 Volt.

Ankehitriny, andao isika hizaha avo roa heny ny valin-tenantsika amin'ny fampiasana Lalàna momba ny volavolan-dalàna Kirchhoff.Ny hevitra eto dia ny fitambaran'ny habetsaky ny volavolan-tena sy ny latsaka manodidina ny loaka mihidy dia tsy maintsy manafoana ny zero.Hampihatra izany isika amin'ny tadivavarana roa amin'ny faritra:

Samy tadin-tsofina ny tsirairay.Midika izany fa ny dobo filoman-droa sy ny torolàlana ankehitriny dia tsy miova ary ny fizaran-tany izao dia mandinika tanteraka amin'ny fomba MESH amin'izao fotoana izao.

Tombontsoa amin'ny fampiasana mesh amin'izao fotoana izao amin'ny sampam-piaramanidina ankehitriny

Iray amin'ireo tombony lehibe indrindra amin'ny MESH Zava-misy ankehitriny dia matetika mamela anao hamaha ny fizaran-tany mampiasa Vitsy kokoa ny fitoviana SY vitsy ny tsy fantatra fa tsy ny fomba fiasa amin'izao fotoana izao.Tena manampy indrindra izany rehefa miara-miasa amin'ny tambajotra be pitsiny kokoa, izay ny fiezahana hitandrina ny zava-misy rehetra ao amin'ny sampana rehetra ao amin'ny sampana rehetra dia mety ho lasa tafahoatra haingana.

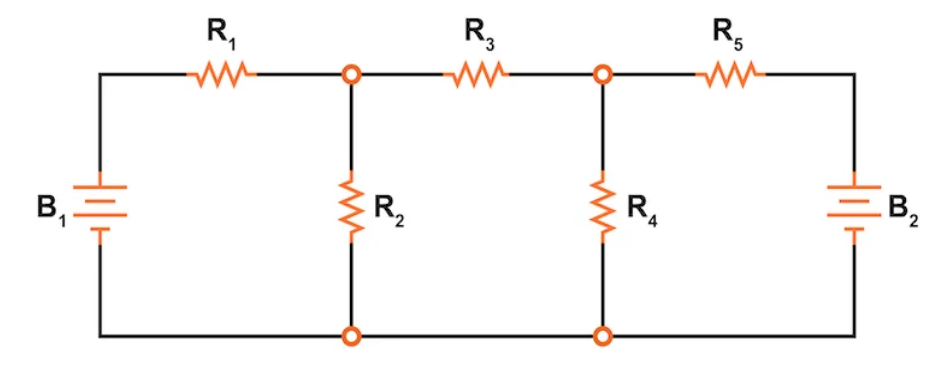

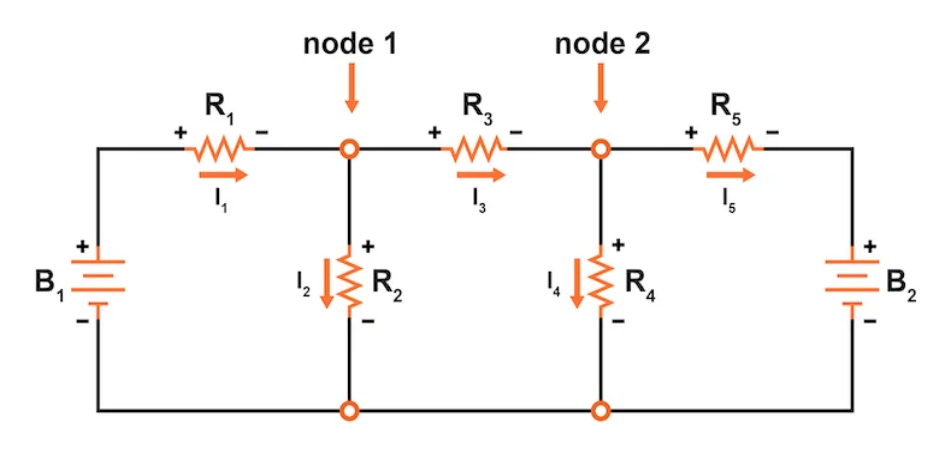

Raiso, ohatra, ny fizaran-tany sarotra kokoa aseho eto ambany.

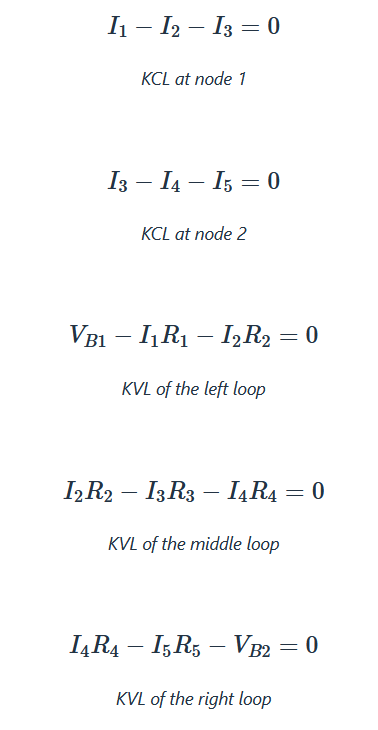

Raha mba hamaha ity fizaran-tany ity ianao amin'ny fampiasana ny Fomba misy ny sampana, mila mamaritra ny miovaova manokana ho an'ny tsirairay mikoriana amin'ny sampana tsirairay isika.Amin'ity faribolana manokana ity dia midika izany fa nanendry ny ankehitriny I₁ amin'ny i₅.Azonao jerena ny fomba fijerin'ity fananganana ity ao amin'ny sary eto ambany.

Sary 9. Fanamboarana fizaran-tany sarotra ho an'ny famakafakana ny sampana ankehitriny.

Mba hamahana ity fananganana ity amin'ny alàlan'ny fomba sampana dia mila Dimy mitovy-Two miorina amin'ny Kirchhoff's Lalàn'i Kirchhoff (KCL) amin'ny nodes ary telo avy Lalàna volavolan-dalàna Kirchhoff (KVL) miampita ny tadivavarana.Betsaka ny variable tokony hitantana.

Ankehitriny, raha toa ianao ka mamaha ny fitoviana dimy simultaneous, dia azo atao tanteraka izany - fa mila fotoana ary afaka misafotofoto, indrindra fa tsy misy kajy.

Ny fomba Mesh ankehitriny, amin'ny alàlan'ny mifanohitra, dia manatsotra ny fizotran'izany.Fa tsy ny screateds dimy misaraka, dia mamaritra ny iray ihany ianao Loop ankehitriny ho an'ny mesh tsirairay.Amin'ity tranga ity dia misy ihany tadivavarana telo, ka mila mamaritra fotsiny ianao I₁, i₂, ary i₃.Ny sary eto ambany dia mampiseho ny fomba fijerin'ity fananganana ity.

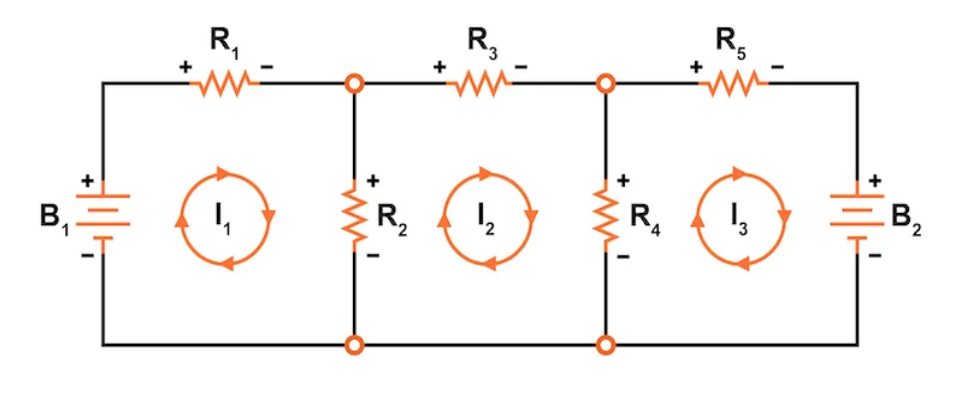

Sary 10. Ny fanamboarana circuit circuit ho an'ny Mesh Analysis ankehitriny.

Ary ankehitriny, ampiasao fotsiny ireo voan-tongotra telo ireo, azonao atao ny manoratra Fitoviana KVL telo-Ny isaky ny tadivavarana tsirairay.

amin'ny Vitsy kokoa tsy fantatra sy ny fitoviana vitsy kokoa, ny fomba mesh dia mamonjy fotoana sy ezaka - indrindra fa rehefa mamaha ny zavatra rehetra amin'ny tanana ianao.Izy io koa dia manampy amin'ny fampihenana ny vintana amin'ny fanaovana fahadisoana rehefa mametraka na mamaha ny rafitra.Izany no mahatonga azy io ho fomba iray tiana ho an'ny famakafakana ny faribolana amin'ny planar, indrindra rehefa raharaha mahomby.

Fizarana loharano miankina amin'ny famakafakana MESH

Rehefa misy faritra iray dia misy Loharanom-pankasitrahana, ny fomba mesh ankehitriny dia mbola azo ampiasaina amin'ny fomba mahomby - mila maka fomba somary hafa kely fotsiny ianao rehefa mametraka ny fitovianareo.Ny loharanom-piankina dia singa manokana izay tsy raikitra fa tsy Miankina amin'ny volonta hafa na amin'izao fotoana izao any an-toeran-kafa ao amin'ny faritra.

Ireo loharanom-baovao ireo dia tonga amin'ny karazany samihafa.Ny sasany dia manome volomparasy miorina amin'ny ankehitriny na ny volavolan-dalàna hafa, ary ny hafa kosa manome endrika ankehitriny amin'ny lafiny iray amin'ny faritra hafa amin'ny faritra.Na inona na inona karazana, inona no mampiavaka azy ireo fa ny fihetsik'izy ireo dia mifatotra amin'ny zavatra mitranga any amin'ny toerana hafa amin'ny faritra hafa.

Mba hiatrehana izany amin'ny famakafakana Mesh, dia manaraka ny fizotran'ny fiasa mahazatra mahazatra ianao ary manoratra fitoviana kvl - fa rehefa tonga amin'ny loharano iray miankina ianao, dia manoratra a Fanohanana fanohanana Izany dia mampiseho fa mifandray amin'ny variana mifehy ny lanjany.Matetika antsoina hoe a -tery.Hiditra ao amin'ny lisitry ny fitoviana ianao mba ho voavaha.

Raha ny loharanom-pankasitrahana dia a Loharano ankehitriny ary zaraina eo anelanelan'ny hashes roa, izay ampiasainao izay antsoina hoe a supermesh.Raha tokony hanoratra ny fitoviana kvl misaraka ho an'ny mesh tsirairay izay misy ny loharano, dia mamorona tadivavarana lehibe kokoa izay manodidina ny meshes roa, mitsambikina ilay loharano.Avy eo ianao dia mampiasa fanehoana misaraka mba hilazana ny fifandraisana misy eo amin'ny tadivavarana.

Ka na dia ny loharanom-pankasitrahana aza dia manampy kely fanampiny, ny fomba mesh ankehitriny no mitazona azy ireo tsara.Manampy fifandraisana iray hafa fotsiny ianao mba hampamoaka ny fomba fihetsiky ny loharano, ary avy eo ianao mamaha ny rafitra feno miaraka - toy ny anao ihany no tianao amin'ny fizahan-tany hafa.

Famakafakana mesh ao amin'ny faribolana AC miaraka amin'ny Impedance

Ny fomba Mesh amin'izao fotoana izao dia miasa ihany koa AC Circuit Toy ny amin'ny fizarazarana DC - fa misy fahasamihafana vitsivitsy.Amin'ny famakafakana Ac, fa tsy mampiasa fanoherana fotsiny, hiara-miasa ianao impedance, izay mitambatra ny fanoherana sy ny fanavaozana.Midika izany fa miatrika singa mitovy aminy ianao capacitors sy inductions, izay fitondran-tena hafa arakaraka ny fatran'ny famantarana ny AC.

Ny fanalàna dia fomba iray hanehoana ny habetsahan'ny singa iray na ny fihetsik'ireo AC.Tsy misy afa-tsy ny halehibeazana, toy ny fanoherana, fa koa a Phase zoro, izay milaza aminao ny hatraiza ny fotoana ovaina ara-potoana raha oharina amin'ny volavolan-dalàna.Izany no antony, amin'ny famakafakana AC Mesh, ny soatoavina dia voasoratra Tombontsoa be pitsiny-Raha afaka misolo tena ny habe sy ny dingana sy ny fomban-drazana sy ny ankehitriny.

Raha tokony hanoratra ny fitoviana mesh fotsiny amin'ny isa tsy tapaka, dia hanoratra azy ireo ianao Phasor form, izay aseho ny habetsaky ny volom-bidy sy ny ankehitriny.Ny dingana dia mitovy amin'ny zavatra efa hitanao:

• Azonao atao ny mamantatra ny meshes ary manendry torolàlana ankehitriny.

• Manoratra taratasy fampitoviana amin'ny fampiasana ianao impedance soatoavina ho solon'ny fanoherana tsotra.

• Mamaha ny rafitry ny fampitoviana ianao saro-pantarina aritmetika, izay manome anao ny endrika phasor amin'ny klorofan'ny mesh.

Ireo phasor ireo dia milaza aminao fa tsy hoe firy ny faritra tsirairay izao, fa ny fomba ihany koa lags na mitarika Ny volavolan-dalàna arakaraka ireo singa tsy mihetsika ao amin'ny faritra.Vantany vao voavaha ho an'ny seho phasor ianao dia afaka mamadika azy ireo hiverina amin'ny soatoavina amin'ny sehatra raha ilaina.

Ka raha ny famakafakana AC Mesh dia manampy sosona ny sosona Phassors sy ny hananana, ny fomba fototra dia mijanona mitovy.Azonao atao ny manitatra izay efa fantatrao amin'ny tontolon'ny fifandohanao ankehitriny amin'ny fampiasana fitaovana vaovao vitsivitsy.

Ahoana no fomba hamantarana ireo andrana sy ny faritra tsy misy planar

Alohan'ny hampiasanao ny fomba mesh amin'izao fotoana izao dia zava-dehibe ny manamarina raha ny fizaran-tany planar na tsy planar.Ny famakafakana Mesh ihany no miasa tsara amin'ny faribolana amin'ny planar, ka ny fahafantarana ny fahasamihafana dia manampy anao tsy hampiasa azy io izay tsy mihatra.

ny Planar circuit dia iray izay azo alaina eo amin'ny tany lemaka tsy misy tariby miampita ny tsirairay avy - afa-tsy amin'ny teboka fifandraisana toa ny junctions.Raha afaka mametaka ny faritra iray amin'ny refy roa ianao ary mandamina ny singa ka tsy misy tsipika raha tsy tokony ho mifandray izy ireo, dia mijery ny faritra misy planar.Ny ankamaroan'ny fizaran-tany fototra dia mianjera amin'ity sokajy ity ary mety tsara amin'ny famakafakana mesh.

ny Circuit Non-Planar , amin'ny lafiny iray, ahitana fifandraisana iray farafahakeliny iray izay tsy maintsy hiampitana tariby hafa raha manandrana misintona azy io.Ohatra iray mahazatra dia ny tetezana tetezana na iray miaraka amin'ny fandaharam-potoam-panarenana izay tsy ahafahanao mifindra tariby tsy misy elanelana.Amin'izany toe-javatra izao, ny fomba mesh ankehitriny dia tsy mandeha araka ny tokony ho izy satria miankina amin'ny famaritana ny tadivavarana tsy miampita amin'ny sampana hafa.

Raha manandrana mamerina ny fizaran-tany ianao mba hizaha ary tsy azonao atao ny misoroka ny tariby miampita na manao ahoana na manao ahoana na manao ahoana na manao ahoana.Rehefa mitranga izany dia tokony hampiasa fomba hafa ianao - toa ny Fomba Node Voltage-Misy miasa ho an'ny tambajotra planar sy tambajotra tsy misy planar.

Ny fahafaha-mahita ny fahasamihafana eo am-piandohan'ny fanampiana dia manampy anao hisafidy ny teknikan'ny famakafakana mety ary manakana ny fisafotofotoana tsy ilaina taty aoriana ao amin'ilay fomba famahana olana.

Famaranana

Ny fomba mesh amin'izao fotoana izao dia fomba maranitra sy mahitsy mba hamahana ny faribolana amin'ny alàlan'ny fifantohana amin'ny tadivavarana fa tsy ny sampana tsirairay.Manampy anao hahita ny ankehitriny sy ny volonta tsy fantatra mora kokoa amin'ny fampiasana fitsipika vitsivitsy tsotra fotsiny.Rehefa azonao ny fomba hananganana ny tadivavarana sy ny fitoviana, ny ambiny dia lasa dingana milamina.Na miaraka amin'ny boribory DC na AC ianao, ity fomba ity dia manome lalana mazava hanarahana anao ary hahatonga anao ho any amin'ny valiny haingana kokoa.
