Tendrombohitra Teknolojia (SMT)

Nanova ny fomba nanaovana ny fomba fanaovan-javatra elektronika ny Tendrombohitra Teknolojia (SMT).Raha ny gadona elektronika dia manohy mihalehibe, haingana kokoa ary mahery kokoa, dia lasa zava-dehibe kokoa ny manana fomba famokarana izay mahomby sy azo itokisana sy azo itokisana.Ny SMT dia mahafeno izany filàna izany amin'ny alàlan'ny famelana ireo singa elektronika napetraka mivantana amin'ny tampon-trano fisoratana anarana (PCBS), fa tsy ny fomba zokiolona izay tsy maintsy ampidirina amin'ny lavaka ao amin'ny solaitrabe.Ity fomba vaovao amin'ny fanaovana zavatra ity dia tsy manafaingana ny fomba famokarana ihany fa ahafahana mamorona kely kokoa sy be pitsiny ary fitaovana elektronika maharitra kokoa.

katalaogy

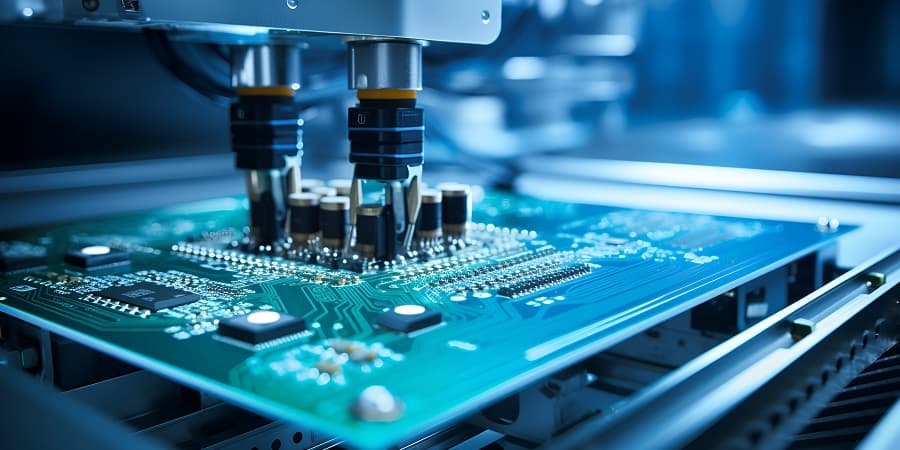

Sary 1: Tendrombohitra Teknolojia (SMT)

Inona no atao hoe Teknolojia Tendrombohitra (SMT)?

Ny Tendrombohitra Teknolojia (SMT) dia fomba iray hananganana fitaovana elektronika izay apetraka mivantana amin'ny sisin-tany ny singa (PCB).Tsy toy ny fomba taloha, izay nisy tariby nitety ny lavaka tao amin'ny solaitrabe, ny SMT nametraka ny singa mivantana amin'ny PCB nefa tsy mila ireo lavaka ireo.

Ny tombotsoan'ny SMT iray lehibe dia ny fomba fiasa milina izay afaka manangona ireo singa ireo ho azy ireo.Koa satria napetraka mivantana amin'ny PCB ny fizarana, dia afaka mametraka haingana ny singa maro ao anaty fotoana fohy.Ity automatique ity dia mahatonga ny fizotrany haingana kokoa ary tsy dia lafo vidy, mahatonga ny SMT ny fomba tianao indrindra amin'ny famokarana vokatra be dia be.

Ny tombony hafa amin'ny SMT dia mamela ny fitaovana elektronika kely kokoa sy sarotra kokoa.Raha tsy ilaina ny lavaka ao amin'ny birao, ny singa dia azo apetraka akaiky sy amin'ny andaniny roa amin'ny PCB, izay mamonjy habaka.Tena ilaina indrindra izany amin'ny elektronika ankehitriny, izay ahitana ny gadget dia mihamalalaka sy mahery kokoa.

Ny lafiny teknika amin'ny SMT dia ahitana ny fampiasana takelaka izay mitazona ny singa amin'ny PCB vonjimaika.Ity paste ity dia misy bolam-bolam-bolam-barotra kely izay miempo izay hasiana ny birao ao anaty lafaoro manokana, mamorona fifandraisana maharitra eo amin'ny singa sy ny PCB.

Ny fivoaran'ny teknolojia ambony tendrombohitra

Sary 2: PCB PCB vs Smt PCB

Tendrombohitra Teknolojia (SMT) dia niditra tao amin'ny jiro nandritra ny taona 1970 sy 1980 rehefa nisy ny filàna fitaovana elektronika kely kokoa sy mandroso kokoa.Tamin'izany fotoana izany, ny fomba nentim-paharazana ho an'ny fanangonana singa elektronika - izay misy ny ampahany amin'ny tongotra metaly dia ampidirina ao anaty lavaka amin'ny birao vita pirinty (PCB) - tsy azo ampiharina.Ity fomba taloha ity dia misy ampahany lehibe kokoa sy dingana lava amin'ny fametrahana ireo faritra ireo amin'ny alàlan'ny lavaka drilled, izay nanaratsy azy mba hanohizana ny fangatahana ho an'ny fitaovana kely sy sarotra kokoa.

Ny SMT dia nanolotra fomba fiasa vaovao amin'ny alàlan'ny famelana ireo faritra elektronika napetraka mivantana amin'ny fanambanin'ny PCB nefa tsy mila manisy lavaka.Io fanovana io dia tsy ny fanaovana ny singa sy ny birao ihany no kely kokoa fa ny fametahana ny famokarana ihany koa.Tamin'ny fitsidihana ny dian-javatra nampidirina tao anaty lavaka, dia azo atao ny mamokatra fitaovana elektronika haingana kokoa, izay tena nanampy be rehefa nitombo ny fangatahana ireo fitaovana ireo.Ny haben'ny singa kely kokoa dia mamela ny faritra maro kokoa mba hifanaraka amin'ny solaitrabe, ka azo atao ny manampy fiasa bebe kokoa ho fitaovana kely kokoa, izay zavatra lasa fahita matetika amin'ny elektronika ankehitriny.

Nanolotra faharetana tsara kokoa ny SMT raha oharina amin'ireo fomba taloha.Ny ampahany napetraka eo amin'ny tany PCB dia tsy dia simba amin'ny hetsika na fikorontanana, ka hatramin'ny fitaovana elektronika maharitra ela.Mitombo ny faharetana, miaraka amin'ny vidin'ny fitaovana ambany sy ny famokarana mahomby kokoa, dia nanamboatra ny safidy tsara indrindra ho an'ny fitaovana elektronika namokatra.

Ny singa lehibe amin'ny teknolojia-tendrombohitra-tendrombohitra (SMT)

Ny fitaovana-tendrombohitra-tendrombohitra (SMD) dia singa fototra ampiasaina amin'ny haitao eny an-tendrombohitra (SMT).Tsy toy ny singa nentim-paharazana miaraka amin'ny fitarihana izay mamakivaky lavaka ao anaty birao vita pirinty (PCB), ny SMDS dia natao hametrahana mivantana amin'ny tany PCB.Ity famolavolana ity dia mamela ny boribory elektronika sy mahomby kokoa.Tonga amin'ny karazana telo lehibe ny SMD: Ny singa, ny mpikirakira ary ny diode ary ny fizaran-tany mitambatra (ics).

Singa passive

Ity vondrona ity dia ahitana mpanohitra, mahay ny capecitor, ary ireo mpiray tam-po.Ireo singa ireo dia manampy ireo marika elektrika amin'ny faritra iray.Ny mpikapoka SMD sy ny capacit dia tena mahazatra ary misy amin'ny habe mahazatra toy ny 1812, 1205, 0405, ary 0201. Ny isa dia mampiseho ny haben'ny singa amin'ny santimetatra, miaraka amin'ny isa roa voalohany manondro ny halavany sy ny faranyroa ny sakany.Ny hetsika mankany amin'ny habe kely kokoa amin'ny SMD dia nahatonga ny hamorona endrika fisondrotam-bokatra maro kokoa, ka mamela ny fampandrosoana ny fitaovana elektronika sy kely kokoa.

Ireo fandrefesana ireo dia manampy amin'ny fanapahana izay singa mety amin'ny faribolana elektronika samihafa, indrindra rehefa mamolavola fitaovana maoderina sy mahomby kokoa.

SMD SPIBS	Halavany (santimetatra)	Sakany (santimetatra)	Halavany (MM)	Sakany (mm)
1812	0.180	0.120	4.50	3.20
1206	0.125	0.060	3.20	1.60
0805	0.080	0.050	2.00	1.25
0603	0.063	0.031	1.60	0.80
0402	0.040	0.020	1.00	0.50
0201	0.024	0.012	0.60	0.30

Transistors sy dioda

Ny mpikaroka sy ny diodes ao amin'ny SMT dia mazàna amin'ny tranga plastika kely.Ireo tranga ireo dia nitarika (tongotra metaly) izay miondrika hikasika ny PCB.Ireo singa ireo amin'ny ankapobeny dia manana tari-dàlana telo, izay nalamina mba hahafahana manamora ny toerana tsara eo amin'ny solaitrabe.Ny habeny kely sy ny famolavolana eo an-tampon-trano dia manampy amin'ny famonjena ny habaka amin'ny PCB, izay mamela ny singa betsaka kokoa mba hifanaraka amin'ny birao tokana, izay mampitombo ny fiasa ataon'ireo faritra.

Circuits mitambatra (ics)

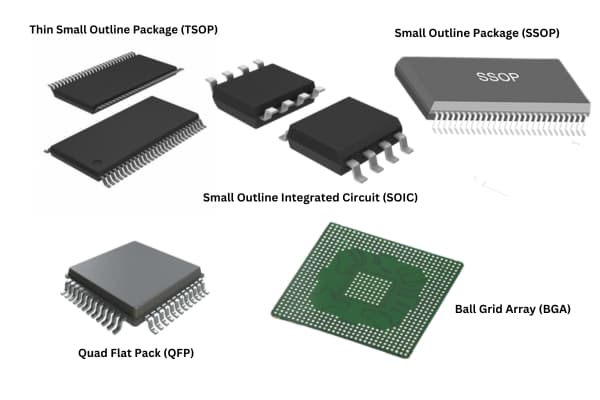

Sary 3: Karazan-tsarimihetsika SMTC SMT IC

ICS in SMT dia avy amin'ny karazana fonosana samihafa, izay voafidy mifototra amin'ny maha-sarotra ny fizaran-tany ary firy ny fifandraisana ilaina.Ny fonosana IC mahazatra dia misy Ny fivoarana kely fisoratana anarana kely (Soic), fonosana rohy kely kely (tsop), ary fonosana kely (SSOP).Ireo fonosana ireo dia nitarika ny fiitarana avy amin'ny sisiny, natao ho mora apetraka eo amin'ny tany PCB.Ho an'ny ics be pitsiny izay mila fifandraisana bebe kokoa sy fampisehoana avo kokoa, fonosana toy ny Quad Flat Pack (QFP) sy ny ball gridray (bga) ampiasaina.Ny fonosana BGA, indrindra indrindra, dia fantatra amin'ny fanomezana fifandraisana marobe amin'ny habaka kely, amin'ny fampiasana andian-tsolika an-tsokosoko baolina kelikely eo amin'ny sisin'ny fonosana mba hifandraisana amin'ny PCB.

SMT famokarana fomba famokarana

Ny dingana famokarana SMT dia misy dingana manan-danja maro mba hahazoana antoka fa napetraka tsara ny SMD ary namidy tamin'ny PCB.Ity dingana ity dia tena automatique, izay manampy amin'ny fitomboan'ny fahombiazana sy ny tsy fitovian-kevitra amin'ny famokarana faritra be dia be.

Solder Paste Application

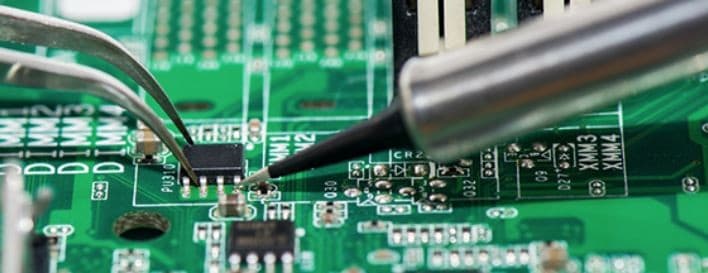

Sary 4: Fampiharana ny solika solder amin'ny dingana SMT

Ny dingana dia manomboka amin'ny fampiharana ny solika solder, ny fifangaroana matevina sy ny tsiranoka bitika (simika ampiasaina hanadiovana sy hanomanana ny tany amin'ny fivarotana).Ny paste solder dia ampiharina amin'ny paosy PCB, izay toerana izay hapetraka ny SMD.Ny stencil dia ampiasaina hampihatra ny paosy amin'ireo pads ireo, ka azo antoka fa ny mpivarotra dia tsy misy afa-tsy izay ilaina.Ity dingana ity dia tena zava-dehibe satria ny habetsaky ny vola sy ny fametrahana ny soldera dia misy fiantraikany mivantana amin'ny kalitaon'ny samirery solika sy ny fahatokisan'ny ankapobeny ny faritra.

Fametrahana singa

Aorian'ny fampiharana ny solika dia ampiharina, milina automatique, antsoina hoe milina pick-and-toerana, mametraka ny smds mankany amin'ny pade vita amin'ny solika.Ireo milina ireo dia tena marina ary afaka mametraka singa amin'ny hafainganam-pandeha ambony, izay ilaina amin'ny fanaovana faribolana elektronika be pitsiny.Ny orientation sy ny fametrahana ny singa tsirairay dia azo antoka avy amin'ny rafitra efa mandroso mandroso izay mitarika ny milina.

Reflow Soldering

Vantany vao eo amin'ny toeran'ny PCB ny singa rehetra dia nafindra ao anaty lafaoro refom-baravarana ny fivoriambe.Mandritra ny Sold Cardering, ny PCB dia mafana amin'ny fomba voafehy, ka mahatonga ny solika ny solika.Rehefa mihena ny PCB dia mihamafy ny solombavambahoaka, mamorona fifandraisana mekanika sy elektrika matanjaka eo amin'ny singa sy ny PCB.Ny mari-pana ao amin'ny lafaoro reflow dia voafehy tsara mba tsy hanimba ny singa ary ho azo antoka fa ny fanamiana dia fanamiana manerana ny birao iray manontolo.

Fanaraha-maso sy fitsapana

Rehefa avydidara, ny PCB CUSEGLGD dia mandalo fisafoana lalina sy fitsapana mba hahazoana antoka fa napetraka tsara ny singa rehetra ary tsy misy kilema ao amin'ny tonon-taolana.Ity fizahana fizahana ity matetika dia misy ifandraisany Fanaraha-maso optika automated (Aoi), izay misy fakan-tsary sy rindrambaiko ampiasaina hamantarana ireo singa na tsy hita na olana amin'ny mpivarotra.Ankoatry ny, X-ray nisedrana Azo ampiasaina hanamarinana ireo sangan'asa solder, indrindra ho an'ny fonosana bga, izay tsy hita ny tadin'ny mpivarotra.Ny fitiliana fiasa dia atao ihany koa mba hanamafisana fa ny PCB CUSEGLGD dia miasa araka ny natao.

Tombontsoa amin'ny Tendrombohitra Teknolojia

Ny Tendrombohitra Teknolojia (SMT) dia manome tombony azo avy hatrany izay nahatonga azy ho fomba fiasa mba hametrahana ireo singa elektronika amin'ny birao vita pirinty (PCBS).

Ny tombony lehibe iray amin'ny SMT dia ny andraikiny ao miniaturization.Ny SMT dia mampiasa singa kely kokoa ary mamela azy ireo ho feno fatratra kokoa amin'ny PCB, izay ahafahana mamorona fitaovana elektronika bebe kokoa.Ity fahaizana ity dia manampy indrindra ny haben'ny fitaovana ankehitriny, izay misy toerana voafetra, indrindra amin'ny gadget azo jerena toy ny smartphones sy ny smart Wikable.

Manatsara ny fampisehoana ankapobeny amin'ny fitaovana elektronika ihany koa i Smt. Miaraka amin'ny SMT, ny singa dia azo apetraka akaiky amin'ny PCB.Ity fanorenana ity dia manampy amin'ny fitazonana ny hatsaran'ny famantarana mandeha amin'ny fizaran-tany, izay mahasoa indrindra amin'ny fitaovana izay miasa amin'ny fatra avo kokoa.Amin'ny alàlan'ny fampihenana ny tabataba elektrika tsy tiana, ny SMT dia miantoka fa manatanteraka tsara kokoa ilay fitaovana.

Ny tombony hafa amin'ny SMT dia ny fahombiazan'ny vidiny.Ny SMT dia natao ho an'ny fivoriambe automatique, ny milina, fa tsy olombelona, ​​apetraho eo amin'ny solaitrabe ny singa.Ity automatique ity dia manafaingana ny fizotran'ny famokarana ary mampihena ny vidin'ny asa.Fanampin'izany, ny fampiasana milina dia miantoka ny kalitao tsy miova satria tsy dia misy firy amin'ny fahadisoan'ny olombelona.Ny fampifangaroana ny famokarana haingana kokoa sy ny vidin'ny asa ambany dia mahatonga ny SMT ho safidy mora kokoa ho an'ny mpanamboatra.

Farany, Ny SMT dia manatsara ny fampisehoana mafana amin'ny fitaovana. Ny singa ao amin'ny SMT dia mipetaka mivantana amin'ny PCB, miaraka amin'ny toerana kely misy azy ireo.Ity fifandraisana akaiky ity dia manampy amin'ny fiparitahan'ny fiparitahan'ny hafanana amin'ny fomba mahomby kokoa.Ny fitantanana hafanana tsara kokoa dia zava-dehibe amin'ny fiantohana fa ny fitaovana elektronika dia maharitra kokoa ary mihazakazaka azo itokisana, indrindra amin'ny fampiharana avo lenta.

Fanamby amin'ny Teknolojia Teknolojia

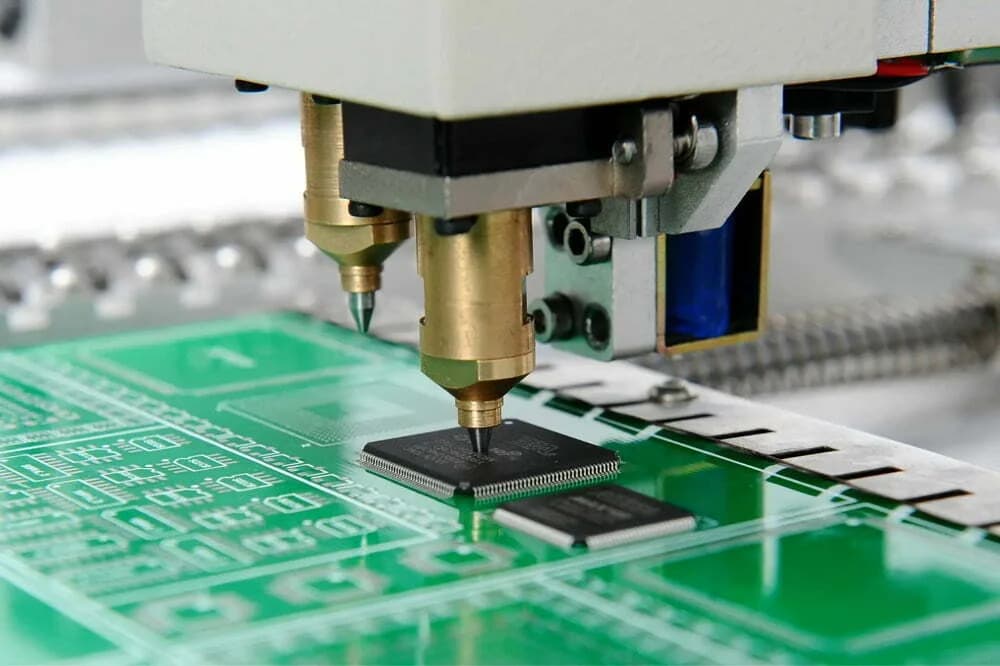

Sary 5: Ny fanamby amin'ny Teknolojia Teknolojia (SMT)

Ny Tendrombohitra Teknolojia (SMT) dia miatrika zava-tsarotra maro, noho ny haben'ny ampahany amin'ny singa ao aminy sy ny fahitsiana ilaina mandritra ny fanokanana.Iray amin'ireo olana lehibe indrindra dia ny asa, izay misy fanesorana sy fanoloana ireo singa.Satria ireo singa ireo dia kely sy mifanakaiky amin'ny birao fizahan-tany, ny rework dia mitaky fikarakarana be dia be mba tsy hanimba ny faritra na ny birao.Matetika io andraikitra io dia mila fitaovana manokana sy mpiasa mahay, izay afaka mampitombo ny fotoana sy ny vidiny tafiditra amin'izany.

Ny fanamby lehibe iray dia ny vidiny voalohany ilaina hananganana tsipika famokarana SMT.Tsy toy ny fomba zokiolona toy ny teknolojia amin'ny alàlan'ny haitao, ny SMT dia mila milina mandroso amin'ny fametrahana singa, ny famaranana azy ireo ary ny fandinihana ireo vokatra vita.Ireo milina ireo, toy ny milina silamo sy lafaoro haingam-pandeha sy lafaoro avo lenta, dia lafo vidy.Fanampin'izany, mitaky mpiasa voaofana voaofana izy ireo mba hampandehanana sy hihazonana, izay manampy amin'ny fitrandrahana amin'ny ankapobeny sy ny fampiasam-bola.

Fampiharana ny teknolojia ambony

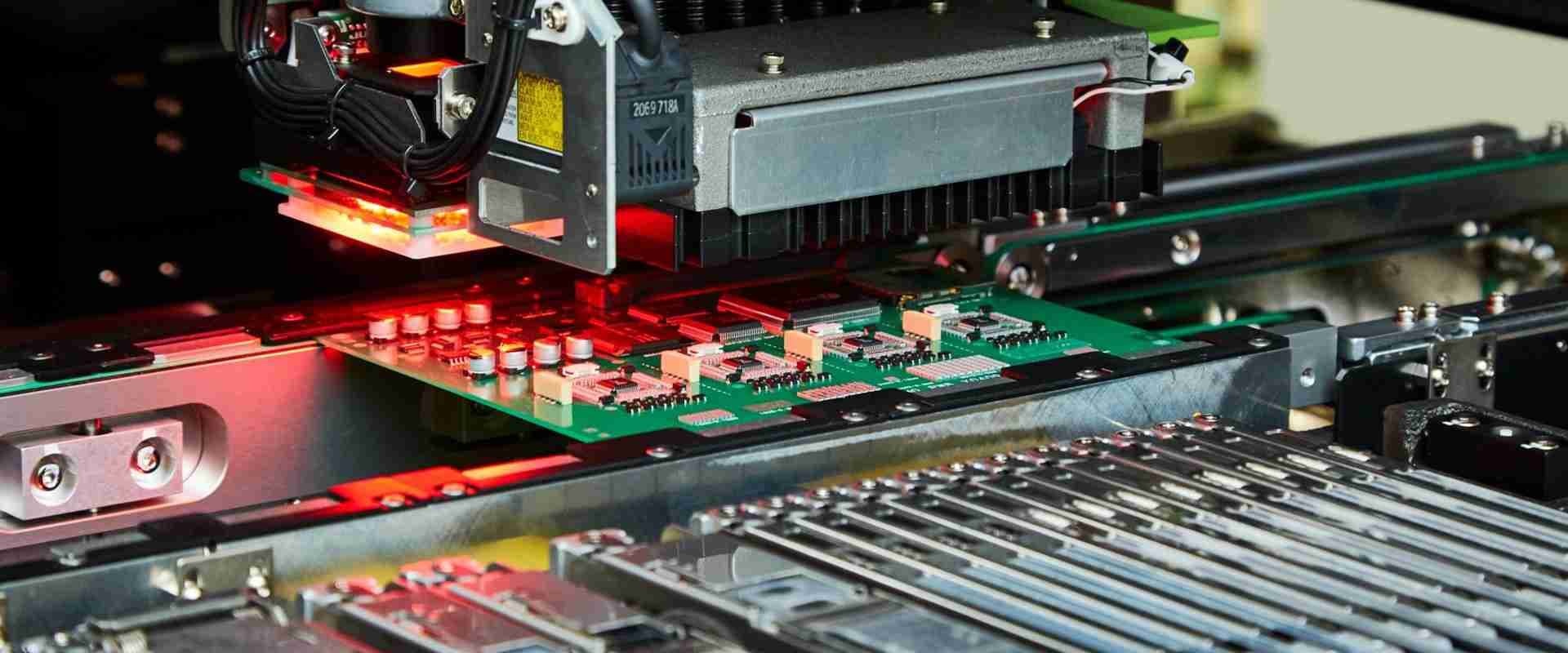

Sary 6: fampiharana ny teknolojia ambony tendrombohitra (SMT)

Ny teknolojia haitao eny ambonin'ny tany dia ampiasaina betsaka amin'ny indostria isan-karazany satria mamela ny fananganana fitaovana elektronika kely sy maivana kokoa ary mahomby kokoa.Ao amin'ny elektronika elektronika, ohatra, ny SMT dia ampiasaina amin'ny fanaovana vokatra toy ny telefaona finday, solosaina finday ary fahitalavitra, izay tena zava-dehibe ny famonjena sy ny famonjen'ny toerana sy ny fonosana amin'ny singa maro kokoa.Ny indostrian'ny fiara automatique dia mampiasa SMT be loatra, indrindra ho an'ny rafitra elektronika toy ny vondrona mifehy ny motera (ECUS) sy ny rafitra fialamboly ao anaty fiara, izay mila azo itokisana sy manatanteraka tsara sy manatanteraka tsara ao anaty fepetra henjana.

Ao amin'ny toe-javatra indostrialy, ny SMT dia ampiasaina amin'ny famolavolana fitaovana toy ny mpiandraikitra lojika (plcs) sy ny takelaka mifehy, izay ilaina amin'ny automation sy fitantanana ny fizotran'ny indostrialy.Ireo fitaovana ireo dia mahazo tombony amin'ny fepetra sy ny faharetana izay atolotry ny SMT, izay ahafahan'izy ireo miasa tsara amin'ny tontolo henjana.Ny indostrian'ny fitsaboana ara-pitsaboana dia miankina amin'ny SMT ihany koa amin'ny famoronana fitaovana mandroso toy ny sary mihetsika sary mihetsika sy fanaraha-maso.Ny fahaizana mamokatra singa kely sy azo itokisana ary avo lenta dia tena zava-dehibe amin'ny fampiharana ara-pitsaboana, izay laharam-pahamehana ny fahaiza-manao sy ny fiarovana.

Fahasamihafana eo amin'ny SMD sy SMT

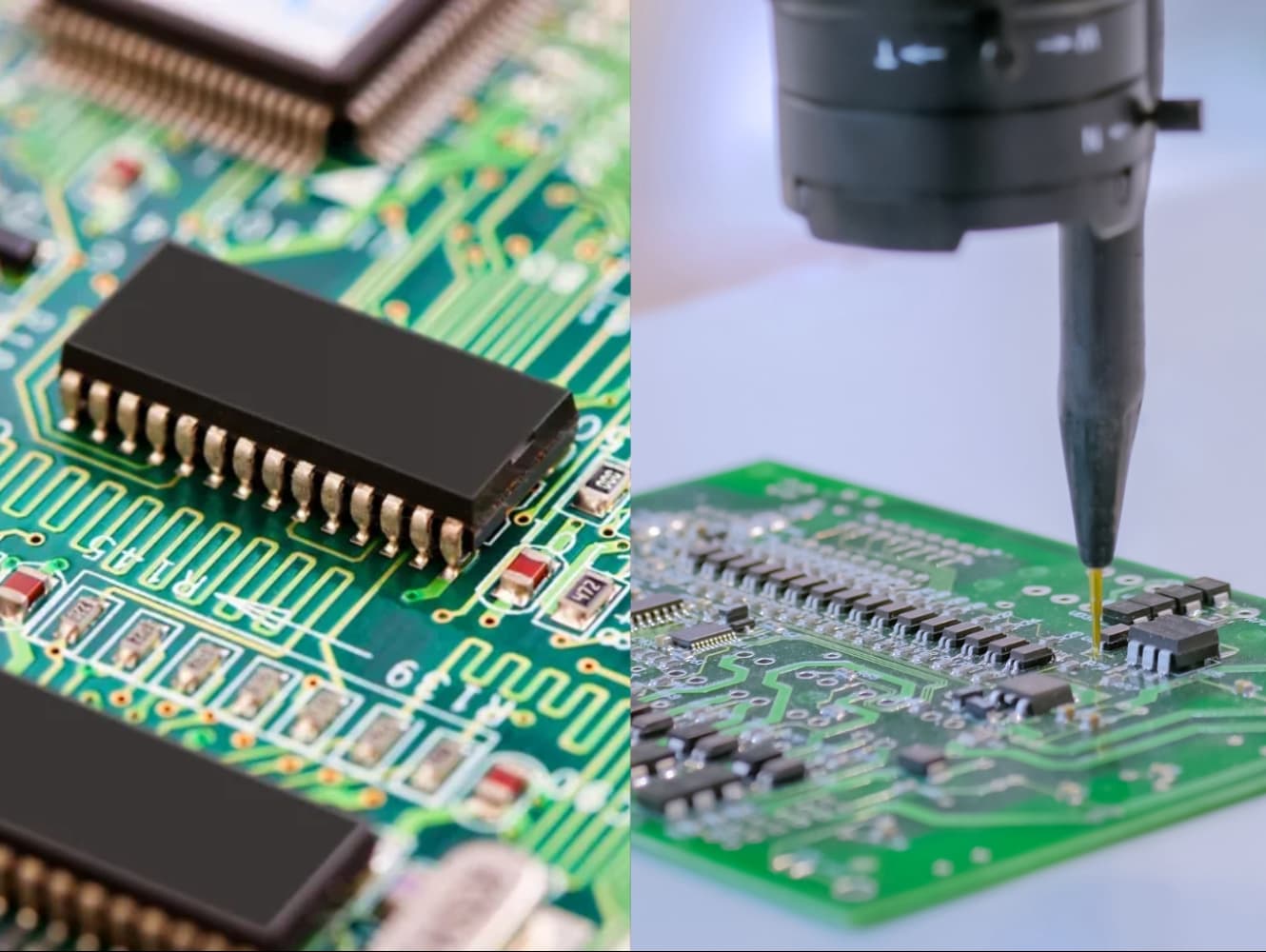

Sary 7: Fitaovana an-tendrombohitra (SMD) sy Tendrombohitra Teknolojia (SMT) amin'ny hetsika

Fitaovana eo an-tendrombohitra (SMD) sy ny teknolojia haingam-pandeha (SMT)) dia mifandray tsara fa ny faritra samihafa amin'ny dingana mitovy.SMT dia ny fizotran-javatra manontolo amin'ny singa elektronika manorim-pitondrana mivantana amin'ny alàlan'ny birao iray vita pirinty (PCB).Ity dingana ity dia ahitana dingana maromaro, toy ny mametraka ny singa amin'ny fomba marina, ny famaranana azy ireo eo amin'ny toerany, ary avy eo dia mitsapa ny vokatra farany mba hahazoana antoka fa mety tsara izany.

Amin'ny lafiny iray, ny fitaovana an-tendrombohitra (SMD) dia ny ampahany elektronika manokana natao ho an'ity fivoriambe ity.Tsy toy ny singa efa zokiolona izay nitarika ny hazakazaka lavitra tamin'ny lavaka tao amin'ny solaitrabe, ny SMDS dia manana lemaka na terminal na terminal izay amidy mivantana amin'ny tany PCB.Ny SMDS dia misy singa isan-karazany, toy ny mpirehareha, capecit, ary circuits mitambatra (iCs), ary izy ireo no mahatonga ny fitaovana elektronika maoderina kely kokoa sy mahomby kokoa.Noho izany, raha toa ny smt dia ny dingana ankapobeny, ny SMD dia manondro ireo ampahany manokana ampiasaina ao anatin'io dingana io.

Famaranana

Ny Tendrombohitra Teknolojia (SMT) sy ny fitaovana an-tendrombohitra (SMD) dia nanova be ny fomba nanaovana ny fitaovana elektronika, izay namela ny fananganana fitaovana kely sy mahomby ary azo antoka kokoa.Ny hetsika avy amin'ny teknolojia tranainy ka hatramin'ny-loaka ka hatramin'ny SMT dia nanampy tamin'ny fanaovana singa tsara sy nanatsara ny fizotran'ny fanatanterahana azy ireo.Na dia manana fanamby vitsivitsy aza ny SMT, toy ny filàna asa amim-pitandremana rehefa manamboatra na manolo ny ampahany sy ny vidin'ny fametrahana ny milina, ny tombontsoa, ​​ny fitantanana hafanana tsara kokoa, ary fitaovana maharitra kokoa, dia ny safidy tsara indrindranoho ny fanaovana vokatra maro be.Rehefa manohy mandroso ny teknolojia, ny SMT dia hanao ny anjara toerany lehibe amin'ny hoavin'ny elektronika, ka mahatonga azy ho lohahevitra mendrika.Amin'ny fianarana bebe kokoa momba ny SMT sy SMD, dia afaka mankasitraka tsara ny fomba anaovan'ny fitaovana elektronika ampiasaintsika isan'andro.

Fanontaniana matetika matetika [FAQ]

1. Inona no tombontsoan'ny SMT na SMD?

SMT sy SMD dia manolotra tombony amin'ny fanaovana fitaovana elektronika ho kely kokoa sy tsy mihetsika.Mamela ny famokarana haingana sy mora vidy izy ireo satria azo ampiasaina ny milina mba hametrahana azy ho azy ireo.Ity fomba ity koa dia manatsara ny fomba fiasan'ny fitaovana sy ny halavany haharitra.Ankoatr'izay, ny SMT dia mamela ny ampahany napetraka eo amin'ny andaniny roa amin'ny birao birao, ny famonjena.

2. Inona no asan'ny SMT?

Ny SMT dia ampiasaina amin'ny fomba mahomby amin'ny fizarana elektronika eo amin'ny velaran'ny birao iray.Ity dingana ity dia manampy amin'ny famoronana kely sy maivana kokoa ary be pitsiny kokoa.Izy io dia manafaingana ny famokarana sy ny vidiny amin'ny alàlan'ny mamela ny milina handaminana ny fivoriambe.

3. Inona ny singa SMT Teknolojia SMT?

Ny singa SMT dia ireo singa elektronika kely natao napetraka eo amin'ny velaran'ny birao iray.Anisan'izany ny zavatra toy ny mpirehareha, capecitor, mpanentana, mpikirakira, dioda, ary circuits mitambatra (ics).Ireo faritra ireo dia manana lalana fohy na famaranana fohy izay amidy mivantana amin'ny solaitrabe.

4. Fa maninona no ampiasaina ny SMD?

Ny SMD dia ampiasaina satria manampy amin'ny fanamboarana fitaovana elektronika kely kokoa sy mahomby ary azo itokisana.Amin'ny alàlan'ny fampiasana SMD, ny haben'ny faritry ny elektronika dia azo ahena, izay ilaina amin'ny fanamboarana fitaovana miforitra toa ny Smartphones sy ny solosaina.Izany dia mamela ny fivoriambe automatique, izay mampihena ny vidin'ny famokarana ary miantoka ny kalitao tsy miova.

5. Inona no maha samy hafa ny fametahana SMD sy SMT?

Ny SMD dia mijoro ho an'ny haavo an-tendrombohitra, izay singa kely ampiasaina amin'ny elektronika izay apetraka eo amin'ny velaran'ny birao iray.Ny SMT dia mijoro ho an'ny Tendrombohitra Teknolojia, izay fomba na ny dingana ampiasaina hametrahana ireo faritra SMD ireo ao amin'ny solaitrabe.Noho izany, ny SMD dia manondro ireo ampahany ireo, raha ny SMT dia ny fizotran'ny fametrahana azy ireo amin'ny solaitrabe.
