Ny mpifaninana 74ls93 dia nanazava

Ny 74lS93 dia mpifaninana bitika sy mahomby 4-bit izay manohana ny fampiharana nomerika.Ity lahatsoratra ity dia mandinika ny fiasa sy ny fampiasa ary ny fampiasana azy, ny fitarihana anao amin'ny alàlan'ny asany sy ny tombontsoa azo ampiharina.Avy amin'ny fanisana ny soatoavina Binary mba hizarazara matetika ny fizarazarana, ny 74lS93 dia manolotra ny fahatsorana sy ny fahafaha-mandanjalanja ho an'ny tetikasa mitaky vahaolana amin'ny fanisana sy ny fotoana mety.

katalaogy

Fahatakarana ny binary 74ls93 binary ic

ny 74ls93 dia mpifaninana bitika 4-bit izay namboarina miaraka amin'ny mpifaninana roa namboarina.Izy io dia mampifangaro ny fomba fiasa 2-up miaraka amin'ny counter-8-up-8, izay mahatonga azy ho an'ny fampiharana toy ny fanisana ara-barotra na fisarahana na fizarazarana amin'ny 2 na 8. Ity IC ity dia ahitana efatra flip-flops izay mamaly ny fampidirana azy,izay azon'ny mpiofana microcontroller na ic.

Ny famolavolana ny 74lS93 dia manasongadina fantsom-baravarana roa, famantaranandro roa, ary ny famoaham-bokatra efatra, izay manome azy io mba hanisa ny 0 ka hatramin'ny 15 amin'ny binary.Noho ny fifandraisany amin'ny microcontroller sy rafitra mifototra amin'ny TTL dia safidy tsara ho an'ny tetikasa nomerika samihafa.Matetika misy endrika amin'ny endrika toy ny dip sy smd, misy pins 14 foana.Ankoatr'izay, ny IC dia namboarina mba hikarakarana ny fidirana haingam-pandeha avo lenta, miantoka ny fandidiana azo itokisana ao amin'ny tontolo mavitrika.

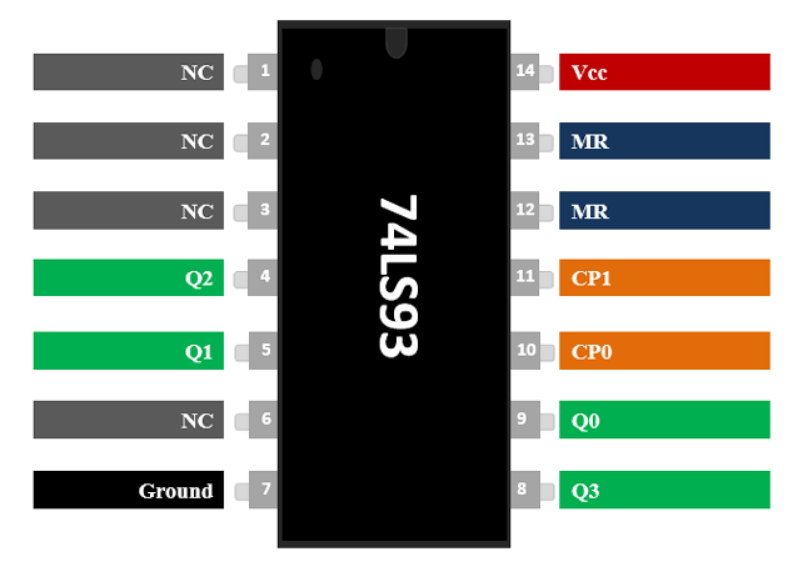

74LS93 Pinout

Laharana PIN	Anarana PIN	Description
1, 2, 3, 6	NC	Tsy misy fifandraisana
4, 5, 8, 9	Q0, q1, q2, q3	Output pins
7	Tany	Mifandray amin'ny fototry ny rafitra
10	CP0	Famantaran'ny famantaranandro - zarao amin'ny 2
11	CP1	Famafazana famantaranandro - zarao 8
12, 13	Mr	Fanavaozana ny Master - Fampidirana mazava
14	VCC	Famatsiana Voltage - 4.5V mankany 5.5v

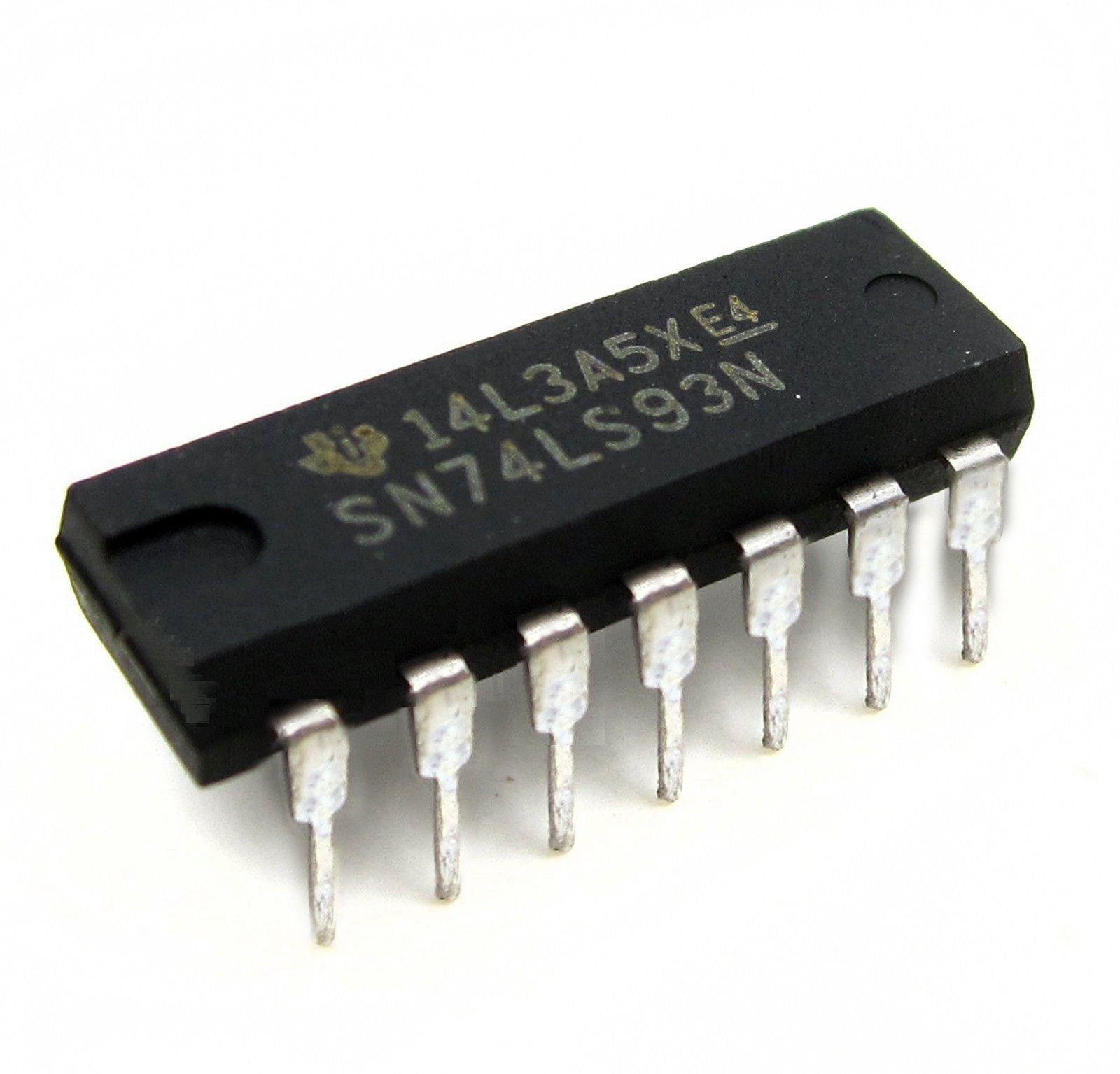

74LS93 Counter IC

Mpikambana 4-bit counter circuit

Ny 74lS93 dia mpifaninana bitika 4-bit izay natao ho an'ny fampiharana isan-karazany.Manome fampisehoana azo itokisana ao amin'ny rafitra izay mitaky fizaràna na fizarana matetika, noho ny maritrano tsy mahomby 4-bit.

Voltage fenitra fenitra

Ity iC ity dia miasa amin'ny seamlessly amin'ny volavolan-dalàna amin'ny 5v, ka ampifanarahana amin'ny rafitra nomerika maro.Ny fahaizany manatanteraka tsy tapaka amin'ity volavolan-dalàna ity dia miantoka ny fahatokisany amin'ny tetikasa isan-karazany.

Volta

Ny IC dia manohana ny habakabaka misy eo anelanelan'ny 4.5V sy 5.5v.Ity fandanjalanjana ity dia ahafahanao mampiasa azy ireo amin'ny rafitra miaraka amin'ny fiovana kely eo amin'ny famatsiana herinaratra mandritra ny fitazonana ny fahamarinan-toerana.

Volonta avo sy ambany

Rehefa mametraka ny fanjakana ambony ny iC, dia manome 3.5v, ary rehefa ao anaty fanjakana ambany izy, dia mivoaka ny 0.25v.Ireo ambaratonga ireo dia mahatonga azy hifanaraka amin'ny fitaovana TTL hafa, hiantohana ny fampidirana malefaka amin'ny faribolana.

Output ankehitriny

Ny IC Handles -0.4Ma mandritra ny famoahana avo sy ny 8Ma mandritra ny famoahana ambany.Ireo ambaratonga ankehitriny ireo dia mamela ny IC hifanerasera amin'ny singa hafa amin'ny fomba mahomby nefa tsy miteraka be loatra.

Famantaranandro matetika ho an'ny pinforitra input

Ny famantaran'ny famantaranandro ho an'ny fidirana amin'ny PIN CP0 dia afaka mahatratra hatramin'ny 32mhz, raha toa kosa ny CP1 dia manohana hatramin'ny 16mhz.Ity fampisehoana haingam-pandeha avo ity dia mahatonga ny iC mety amin'ny asa mitaky haingana ny fanisana haingana na ny fizarazarana matetika.

Sakan'ny pulse kely indrindra

Ny CP0 dia mitaky sakan'ny pulse farafahakeliny 15ns, raha toa ka mila 30ns farafahakeliny ny CP1.Ireo manokana ireo dia miantoka ny asa marina, ny fisorohana ny famantarana tsy misy mandritra ny fanodinana haingana.

Pin Formats

Ny IC dia misy endrika amin'ny endrika 14-pin, GDIP, ary PDSO, izay mahatonga azy ho versatile ary mora ny mampiditra amin'ny endrika samihafa.Ireo format ireo dia mamela anao hisafidy ilay tsara indrindra izay mifanaraka amin'ny fampiharana manokana.

Loharanom-pamantaran'ny famantaranandro

Azonao atao ny mamily ny fidirana amin'ny famantaran'ny IC amin'ny fampiasana fitaovana toy ny timer 555 na microcontrollers.Ity fandanjalanjana ity dia mora ampiasaina amin'ny fampiharana isan-karazany, avy amin'ny timer tsotra ka hatramin'ny rafitra nomerika be pitsiny kokoa.

TTL-Output Compatible

Ny famoahana an'i IC dia ao amin'ny format ttl, izay miantoka mifanaraka amin'ny rafitra ICS sy Microcontroller.Ity endri-javatra ity dia manatsara ny fampidirana ao amin'ny endrika fizaran'ny fizahan-tany nomerika.

Sehatra Suhu

Ny IC dia manao tsara amin'ny hafanana manomboka amin'ny 0 ka hatramin'ny 70 degre Celsius, ka mety amin'ny tontolo fenitra.Manome valiny tsy miova izy io raha tsy voan'ny fiovan'ny hafanana antonony.

Mitovy amin'ny 74ls93

• 74hc19

• 74ls192

• 4516

Hafa counter ics

• 74ls90

• CD4017

• 74ls02

• CD4020

• CD4060

• CD4022

• CD4026

• CD40102

Ahoana ny fomba fiasan'ny mpifaninana 74Ls93?

Mba hahazoana ny mpifaninana 74ls93 miasa dia manomboka amin'ny fampifandraisana ny famatsiana herinaratra.Ampifandraiso amin'ny terminal tsara sy ny PIN GNG ny PIN amin'ny volanao.Vantany vao vita io dia ampifandraiso ny fidirana famantaranandro voalohany (Pin 1) amin'ny famoahana farany farany (Pin 12).Ity fifandraisana ity dia fanalahidy mba hanomezana ny mekanika fanisana.

Manaraka, amboary ny pins Reset (Pins 2 sy 3).Tany ireo tady ireo mba hiantohana ny mpifaninana manomboka amin'ny zero.Raha mila ny famerenana ianao dia afaka miasa amin'ny fomba hafa, azonao atao ny mampifandray ireo basy ireo amin'ny lojika ivelany mifototra amin'ny filàn'ny fampiharana anao.Ity fandanjalanjana ity dia ahafahanao manamboatra ny counter araka ny fitakianao ny fizahan-tany.

Ho an'ny fampidirana famantaranandro, ampifandraiso amin'ny famantaranandro faharoa (Pin 2) amin'ny mpamokatra pulse ivelany ivelany, toy ny IC Timer na fitaovana iray izay mahavita mamorona famantarana famantaranandro.Ity famantaranandro ity dia mifehy ny famoahana ny Binary Count Count of The IC, izay aseho ao amin'ny Pin-Pins 8, 9, 11, ary 12.

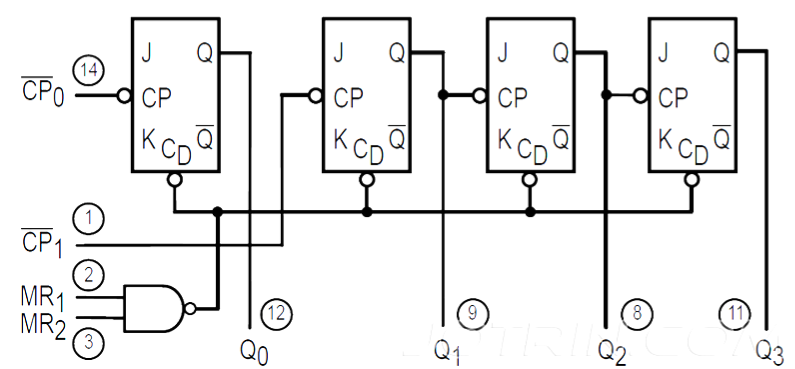

Ny faribolana anatiny amin'ny 74lS93 dia mizara ho ampahany roa: ny mpifaninana MOD 2 ary ny mpifaninana mod 8.Ny mpifaninana MOD 2 dia mitantana ny kely voalohany, ny fifandonana eo anelanelan'ny 0 sy 1 miaraka amin'ny famantaranandro tsirairay isaky ny famenoana famantarana avy amin'ny avo ka hatrany ambany.Ity famoahana ity dia toy ny fampidirana famantaranandro ho an'ny mpanamory famantaranandro ho an'ny mpifaninana MOD

Ny jk flip-flop ao amin'ny counter 8 counter dia mahazo famantarana ny famantaranandro avy amin'ny famoahana ny flip-flop teo aloha.Miaraka, ny kaonty Mod 2 sy MOD 8 dia mamokatra isa 4-bit izay manisa ny 0000 ka hatramin'ny 1111. Ity famoahana binary ity dia naseho nanerana ny basy famokarana efatra, izay manome fanehoana mazava ny isa.

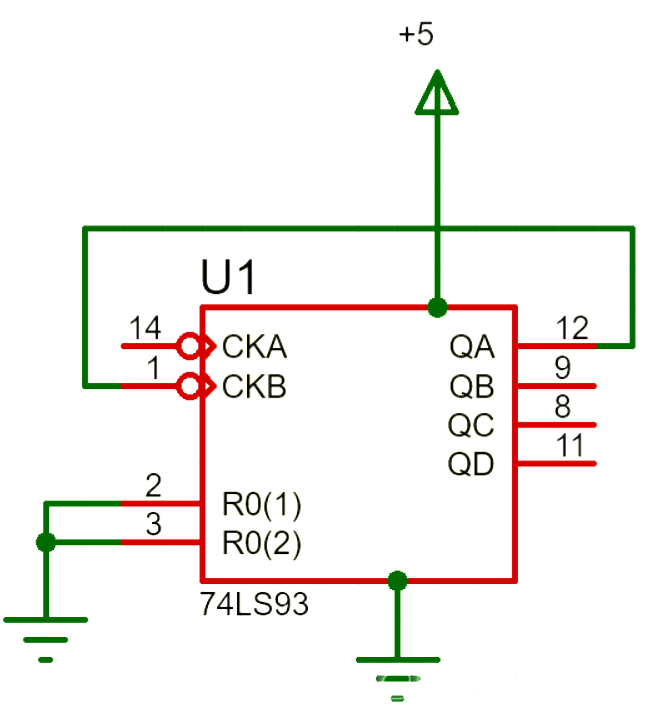

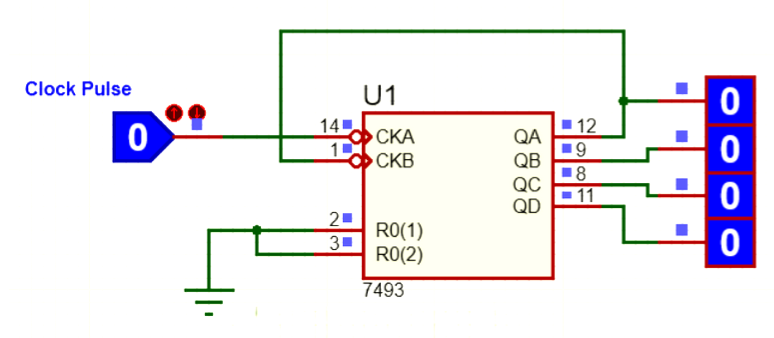

74LS93 Counter Circuit

Mba hahatakarana ny fizaran-tany 74ls93 dia manampy amin'ny fandinihana ny famolavolana sy ny asany anatiny.Ny fizaran-tany dia mifototra amin'ny JK Flip-Flops, izay afaka mifamadika eo anelanelan'ny fanjakana roa: 1 sy 0. Ireo fanjakana ireo dia maneho ny soatoavina binary, ary ny mpifanandrina dia mandroso amin'ny fanovana ireo fanjakana ireo ho valin'ny praiminisitra.

Ao amin'ny 74lS93, ny toe-piainan'ny Flip-Flop dia miova rehefa ny famoahana ny fiparitahan'ny flip flop the prep flop avy amin'ny avo ka hatrany ambany.Na izany aza, ny flip-flop voalohany dia tsy mifandray mivantana amin'ny faharoa.Mba hamoronana andiany fiasa, mampifandray ny PIN famantaranandro voalohany (CP1) ianao amin'ny famoahana ny Flip-flop voalohany.Izany dia miantoka tsara ny filaharana.

Miaraka amin'ny flip-flip efatra mifandraika amin'ny filaharana, ny tsirairay dia ny famantaranandro avy amin'ny fivoahan'ny flip-flop teo aloha, nanomboka tamin'ny 0000 ny mpifaninana ary nanomboka tamin'ny 1111 alohan'ny hamerenany ny isa 0000.baiko.

Ny latabatra eto ambany dia mampiseho ny fomba fiovan'ny famoahana binary amin'ny isa tsirairay:

Ny fisiana ara-	Output	Q3	Q2	Q1	Q0
0		0	0	0	0
1		0	0	0	1
2		0	0	1	0
3		0	0	1	1
4		0	1	0	0
5		0	1	0	1
6		0	1	1	0
7		0	1	1	1
8		1	0	0	0
9		1	0	0	1
10		1	0	1	0
11		1	0	1	1
12		1	1	0	0
13		1	1	0	1
14		1	1	1	0
15		1	1	1	1

Ankoatr'izay, ny diagram fotoana iray dia mampiseho ny fomba handraisan'ireo q0 ka hatramin'ny q3 ho valin'ny famantarana ny famantaranandro.Ity sary an-tsary ity dia manamora ny fahitana ny fomba fivoaran'ny mpifaninana Binary amin'ny alàlan'ny dingana iray:

Ny fampiharana ny 74ls93

Ny 74lS93 dia mpifanila mahay mifanentana amin'ny fanamboarana amin'ny alàlan'ny flip-flops efatra.Amin'ny fampifangaroana ny kaonty mod-2 sy mod-8, dia mahazatra amin'ny famoronana mpifaninana mod-16.Matetika ampiasaina amin'ny faribolana izay mitaky fanisana avy amin'ny 0 ka hatramin'ny 15 amin'ny binary na famoronana filaharana ho an'ny tanjona fotoana, ka mahatonga azy ho safidy mivantana sy azo itokisana ho an'ny fampiharana toy izany.

Ity IC ity dia ampiasaina be dia be ihany koa amin'ny fizarana fizarazarana matetika, izay ahafahany mampisaraka matetika amin'ny 2, 8, na 16 miaraka amin'ny fitantarana.Ny famolavolana azy dia ahafahany miatrika asa am-pahombiazana amin'ny fomba mahomby, izay mety ampiasaina amin'ny rafitra fandaharam-potoana nomerika toy ny famantaranandro nomerika na fanamboarana hetsika fitantanana hetsika.

Ankoatr'izay, ny 74lS93 dia miasa ao amin'ny pulsa manisa ny fampiharana, izay misy azy io dia avo lenta amin'ny marika amin'ny binary.Ny fahaizany manambatra ny fampifangaroana MOD-2 sy MOD-8 dia mahatonga ny singa mahomby sy azo itokisana amin'ny tetikasa mitaky fanisana binoa marina.

Dingana natao hanodinana ny mpifaninana 74ls93

Ny fampiasana ny 74ls93 binary binary dia mahitsy sy mahomby.Atombohy amin'ny alàlan'ny herinaratra ny ic amin'ny alàlan'ny VCC sy ny tanimbary mampiasa ny famatsiana herinaratra + 5V.Izany dia manamafy ny fepetra ilaina ilaina amin'ny IC.Ny 74lS93 dia ahitana ny Pins roa (Reset Reset) izay ahafahanao manamboatra ny fomba fiasa tianao.Ho an'ny fampiasa ara-potoana mahazatra, ampifandraiso amin'ny fidiram-bolan'ny havaozina (ambany), araka ny aseho ao amin'ny latabatra fisafidianana.

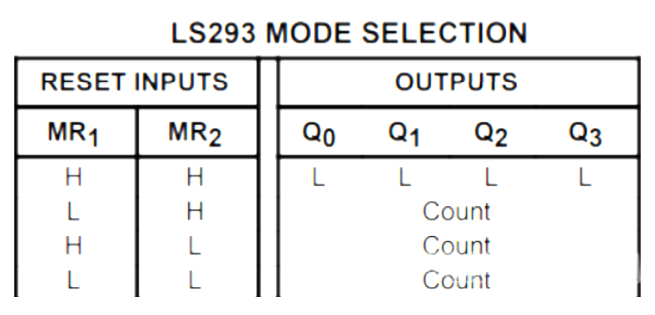

Manaraka, fametahana ny paosy famantaranandro amin'ny CP0 sy CP1 Input Pins hanombohana ny fizotry ny fanisana.Ny fampidirana pulse tsirairay amin'ireto pins ity dia mitombo ny isa-taona isa.Ny CP1 PIN dia mifehy ny Q0 Output, raha ny CP0 dia mifehy ny fipoahan'ny Q1, Q2 ary Q3.Mba hampahatafiana ireo bitika rehetra famokarana efatra, ampifandraiso amin'ny CP1 amin'ny Q0 OUT ny q0.

Ny IC dia manohana ny famantaran-tsofina amin'ny 32mhz ho an'ny CP0 sy 16Mhz ho an'ny CP1.Hamarino fa 15n ny sakan'ny pulse dia 15ns ho an'ny CP0 sy 30ns ho an'ny CP1 mba hitazonana ny asa marina.Matetika ianao dia afaka mamorona famantarana ny famantaranandro amin'ny alàlan'ny famandrihana 555 na fizahan-tany mitovitovy.

Manisa	Output
	Q0	Q1	Q2	Q3
0	L	L	L	L
1	H	L	L	L
2	L	H	L	L
3	H	H	L	L
4	L	L	H	L
5	H	L	H	L
6	L	H	H	L
7	H	H	H	L
8	L	L	L	H
9	H	L	L	H
10	L	H	L	H
11	H	H	L	H
12	L	L	H	H
13	H	L	H	H
14	L	H	H	H
15	H	H	H	H

Raha te hahalala bebe kokoa ny fiasa nataony, dia eritrereto ny fandalovan'i IC.Ohatra, amin'ny mode-0 (mode fanisana mahazatra), ny fametrahana ny Pins roa sy ny fanamboarana ny lojika amin'ny fomba lojika dia miteraka puls.Miaraka amin'ny tetezamita tsirairay hatramin'ny avo ka hatramin'ny ambany, ny IC dia manisa ny isa.Ity ambany ity ny ohatra iray simimitaly mampiseho an'io fihetsika io.

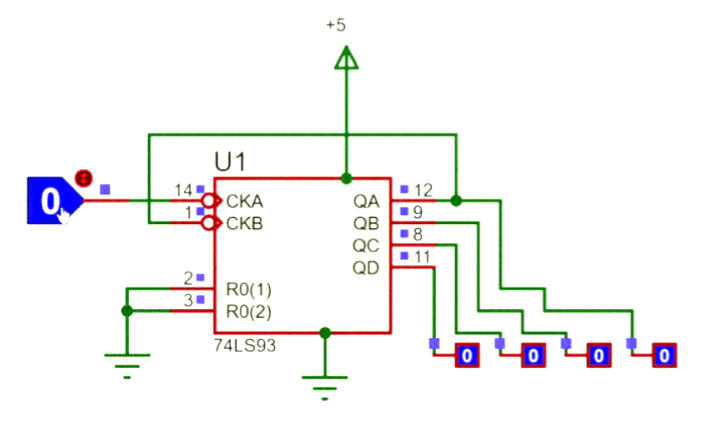

Raha mila fanazavana fanampiny, dia mety hiresaka momba ny torolàlana horonantsary na loharano fanampiny ianao.Ny fampiasana azo ampiharina amin'ny 74lS93 amin'ny faribolana maro isan-karazany, ao anatin'izany ny fotoana sy ny fanisana fampiharana, dia mampiseho ny fahaizany sy ny fahafaham-baraka azy amin'ny endrika nomerika.

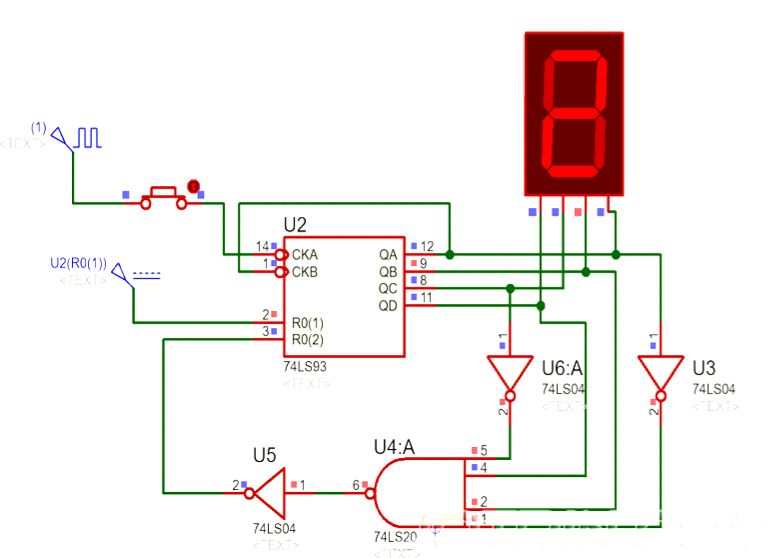

Mampiasa ny 74lS93 ao amin'ny mpifaninana tokana

Mba hamoronana mpifanandrina tokana amin'ny alàlan'ny 74lS93, dia mila singa toy ny a 74ls20 (vavahady nandatsa-natory efatra) ary a 74ls04 (telo tsy vavahady).Ireo singa ireo dia miara-miasa miaraka amin'ny IC mba hampandeha ny fampisehoana fizarana BCD fito, izay mamela ny counter amin'ny tsingerin-taona amin'ny isa hatramin'ny 0 ka hatramin'ny 9.

Na dia ny 74lS93 dia mpifaninana 4-bit mahavita mitantana hatramin'ny 16 binary, dia tsy maintsy averina aorian'ny fanatrarana ny 9 mba hahazoana antoka fa mijanona ao anatin'ny faritry ny faramparan'ny fizarana ny fampisehoana.Raha tsy averina ny mpifanandrina amin'io fotoana io, dia mety hampiseho ny soatoavina tsy marina na tsy ampoizina ny famoahana azy.Mba hitantanana izany, ny famerenan'ny valin-kafatra dia ampiasaina, mitambatra famantarana avy amin'ny nanda ary tsy vavahady hamerenana ny counter.

Amin'ity faribolana ity, ny roa tsy vavahady dia tsy misy vavahady mifandray amin'ny QA sy QC, raha ny QB sy QD dia mifamatotra mivantana amin'ny fidirana amin'ny vavahady mando.Ny vavahady nandatsaka dia mamoaka vokatra avo lenta raha tsy misy zero ny fidirany rehetra.Amin'ny lanjan'ny binary amin'ny 1010, ny vavahady tsy averina ny mari-pamantarana ny famantarana avy amin'ny QA sy QC, mampihetsika vokatra avo avy amin'ny vavahady nandatsa-bato.Ity famoahana ity dia voahodidin'ny 74ls04, famerenana ny mpifanandrina amin'ny zero.Ity famolavolana ity dia miantoka ny famelabelarana ny mpifanandrina tsy tapaka ary mampiseho ny soatoavina famaranana marina.

Mampiasa 74lS93 ho an'ny mpifaninana 2-isa

Ny fanitsiana ny mpifanandrina 2-isa dia mamela azy haneho isa avy amin'ny 00 ka hatramin'ny 99. Ny lojika fototra mitovy, fa amin'ity tranga ity, ny fampisehoana fampisehoana fito voalohanyFametahana fametahana famantaranandro.Ity famolavolana ity dia manome antoka ny fanisana ny isa roa manerana ny isa roa amin'ny alàlan'ny fampiasana ny marika fametahana ny fampisehoana iray mba handroahana ny famantaranandro amin'ny iray hafa.

Ny lojika ao ambadiky ny mpifaninana 2 isa dia mijanona tsy mifanaraka amin'ny fanamboarana tokana tokana, manolotra fomba mahomby hanehoana ny soatoavina lehibe roa amin'ny alàlan'ny fampisehoana roa-fizarana fito.Amin'ny fampifandraisana ireo marika roa amin'ny alàlan'ny mari-pamantarana sy famantaranandro azy ireo, ny fampisehoana dia miasa amin'ny tandem mba hisolo tena isa avy amin'ny 00 ka hatramin'ny 99.

74LS93 EO AMIN'ANDRIAMANITRA FARANY 2

74lS93 counter recimal 2-isa

Ho an'ny mpifaninana iray misy isa 2, ny 74lS93 dia azo amboarina ary aseho ny isa avy amin'ny 00 ka hatramin'ny 99. Ny lojika ho an'ny mpifaninana roa dia manorina ny toro-hevitra mitovy amin'ny isa tokana fa manitatra ny fiasa roa an'ny BCD.

Ao anatin'ity fanamboarana ity, ny fampisehoana BCD Segment Segment Segment dia ny fanisana azy mifototra amin'ny marika fametahana avy amin'ny fampisehoana faharoa.Raha ny marina, ny famantarana ny famantaranandro ho an'ny fampisehoana voalohany dia avy amin'ny famerenana ny fampisehoana faharoa.Ity fomba fiasa ity dia miantoka ny fivoaran'ny mpifaninana amin'ny alàlan'ny isa roa, ary ny fampisehoana voalohany dia mitombo ihany rehefa misy ny fampisehoana faharoa amin'ny 0 ka hatramin'ny 9.

Ity fizaran-tany roa-isa roa ity dia mamela ny fanisana hatramin'ny 99 ary manome fampisehoana mazava sy azo vakiana amin'ny fampiasana fampisehoana roa-fizarana fito.Ny mekanika lojika sy ny valin-kafatra dia miantoka ny fandidiana tsara, ka mahatonga azy ho tsara ho an'ny fampiharana mitaky fanisana lehibe kokoa.

74LS93 Binary Cound Applications

Fonen'ireo fitrandrahana maharitra

Ny 74lS93 dia mety indrindra amin'ny famolavolana ny famolavolana ny fotoana maharitra amin'ny faribolana nomerika.Amin'ny fanamafisana araka ny tokony ho izy, dia afaka hahatratra ela sy maharitra ela izay ilaina amin'ny fampiharana mifandraika amin'ny fotoana.

Fizarana Fedency Freedency

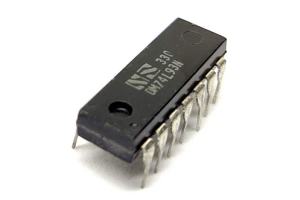

Ity IC ity dia miasa ho mpizara matetika azo itokisana.Izy io dia mety hampihena ny fatran'ny famantaranandro amin'ny alàlan'ny anton-javatra amin'ny 2, 8, na 16, fa safidy azo itokisana ho an'ny rafitra izay ilaina ny fizarazarana matetika amin'ny asa.

Asa tsara tanterahana

Rehefa ilaina ny fotoana marina dia manome vahaolana tsotra ny 74lS93.Ny fihetsika fanisana azo antoka azo antoka dia miantoka tsara amin'ny asa toy ny fanoratana sy fifehezana ara-potoana amin'ny tetikasa nomerika.

Tetikasa maimaimpoana microcontroller

Ny 74lS93 dia mety ho an'ny tetikasa izay tsy azo ampiharina ny microcontroller.Izy io dia manakana ny fanisana sy ny fotoam-potoana mahomby, mampihena ny filàna saro-takarina sy lafo vidy kokoa.

Pulsa manisa sy fizarazarana matetika

Ity IC ity dia mahomby amin'ny fampiharana izay mahakasika ny fanisam-bato na ny fizarazarana matetika.Ny mekanika manisa azy dia manamora ny fanaraha-maso ny pulses na ny fizarazarana matetika tsy misy circuitry fanampiny.

Mitondra fampisehoana seho fito fizarana fito

Ny 74lS93 dia miasa tsy misy seamblessly miaraka amin'ny fampisehoana fampisehoana fito mba hampisehoana ireo vokatra marobe.Ny fifandraisany amin'ireo niova-binary-to-decimal dia naninjitra ny fizotran'ny famoronana ireo mpanisa dizitaly sy ny refy.

Mamorona elanelam-potoana maharitra maharitra

Amin'ny fampiasana ny fahaiza-manisa azy, ny 74lS93 dia manampy amin'ny fametrahana ny faribolana izay mitaky elanelam-potoana maharitra.Izany dia mahatonga azy hampiasaina indrindra amin'ny fampiharana toy ny famantaranandro sy ny timerika nomerika.

Fananganana concuit stage

Ny IC dia matetika ampiasaina amin'ny famolavolana ireo boribory tsy azo itokisana.Ny zava-bitan'ny fahaizany sy ny fanamafisam-pototra dia mahatonga azy ho safidy iraisana amin'ny fananganana ireo mpifaninana sy ny standence mpizara mahazatra.

Fampiharana ara-potoana manokana

Rehefa voafaritra ny fotoana ilaina, ny 74lS93 dia azo ampifanarahana mba hahatratrarana ireo fepetra ireo.Na ho an'ny vahaolana ara-indostria indostrialy na tetikasa DIY, ny fahafaha-mandanjalanja dia manome antoka fa mifanaraka amin'ny asa maro mifandraika amin'ny fotoana.

Famaranana

Ny 74lS93 dia mpanamory binary sy azo itokisana izay manatsara ny fanisana nomerika sy ny asa fandaharam-potoana.Miaraka amin'ny fahaizany misara-bava, manisa pulses, ary fampisehoana mitondra fiara, dia mifanaraka amin'ny tetikasa isan-karazany.Na manangana kaonty ianao, mitantana ny fotoana, na ny famoronana mpizara matetika, ny 74lS93 dia manome vahaolana mahomby sy mahitsy.Ny fahafaha-manao azy sy ny fahafaha-manao azy dia mahatonga azy ho safidy azo ampiharina ho an'ny fampiharana maro.
