Fahatakarana ny fiheverana silika-voafehy (SCR)

Ny fehikibo mifehy ny silicon (SCR) dia ampahany lehibe amin'ny herinaratra herinaratra, mivoatra avy amin'ny Diode Diode mora kokoa.Ny Diode Shockley dia nihetsika ho toy ny kofehy fototra nefa tsy afaka mifehy ivelany.Manampy ny teratany vavahady mba hamoronana ny SCER dia mamela ny fifehezana tsara amin'ny fitarihana azy, ny famadihana azy ho singa mavitrika amin'ny fitantanana ny fahefana amin'ny faribolana samihafa.Ity lahatsoratra ity dia manarona ny firafitry ny SCR sy ny fandaminana, ao anatin'izany ny fanamafisana anatiny sy ny fomba fiasa tsara momba ny valiny mba hanodinana mahomby.Manazava fomba fiasa samihafa sy ilaina amin'ny fampahavitrihana voafehy ho an'ny fampisehoana azo itokisana.Ny lahatsoratra dia miresaka momba ny fampiasa amin'ny fampiharana SCR ihany koa, ny fampiasana amin'ny fanaraha-maso ny herin'ny AC, ny teknika mampiroborobo, ireo karazana scrs, ary fironana vaovao amin'ny teknolojia SCR.Ny tanjona dia ny hanome ny fahatakarana mazava ny scrs, ny fomba fiasan'izy ireo ary ny andraikiny amin'ny elektronika maoderina.

katalaogy

Shockley diode to scr

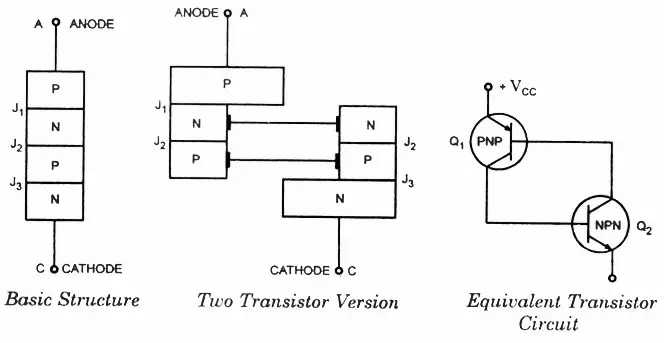

Sary 1: Diode Shockley

Ny Diode Shockley, ny dikan-ny am-piandohana ny fitaovana pnpn, dia miasa toy ny kofehy fototra izay mihodina rehefa mahatratra volonta iray.Na izany aza, voafetra ny fampiasana azy satria tsy misy fifehezana ny fifehezana azy.Ny fampidirana ireo SCR dia mihatsara ny diode Shockley amin'ny alàlan'ny fametrahana terminal iray.Ity fampahafantarana ity dia mamela ny fifehezana ivelany ny fanjakan'ny fitaovana, ny fanovana azy avy amin'ny fihodinana tsotra amin'ny singa mavitrika izay afaka mitana ny haavon'ny herinaratra avo kokoa.Io fanovana io dia mampitombo ny mahasoa ny fitaovana, izay mety ho an'ny faribolana elektronika maro kokoa.

Ny firafitry ny silicon voafehy silicon

Sary 2: Switch voafehy Silicon

Ny evolisiona avy amin'ny diode Shockley amin'ny SCR dia misy ny fametrahana terminal iray amin'ny firafitry ny pnpn efa misy.Ity vavahady ity dia mamela ny SCR ho voafehin'ny famantarana ivelany, manome fomba hanodinana ny fitaovana sy ny tsy ilaina raha ilaina.Ity fanovana ity dia mahatonga ny SCR ho singa mavitrika, manitatra be ny fampiasana azy amin'ny faribolana elektronika isan-karazany.Ny fahaizana mifehy ny hetsika fanodinana miaraka amin'ny marika ivelany dia miteraka fahafaha-manavaka vaovao ho an'ny fitantanana herinaratra voafaritra, izay tena ilaina amin'ny fampiharana elektronika maoderina.

Ny firafitra sy ny fandidiana ny scr

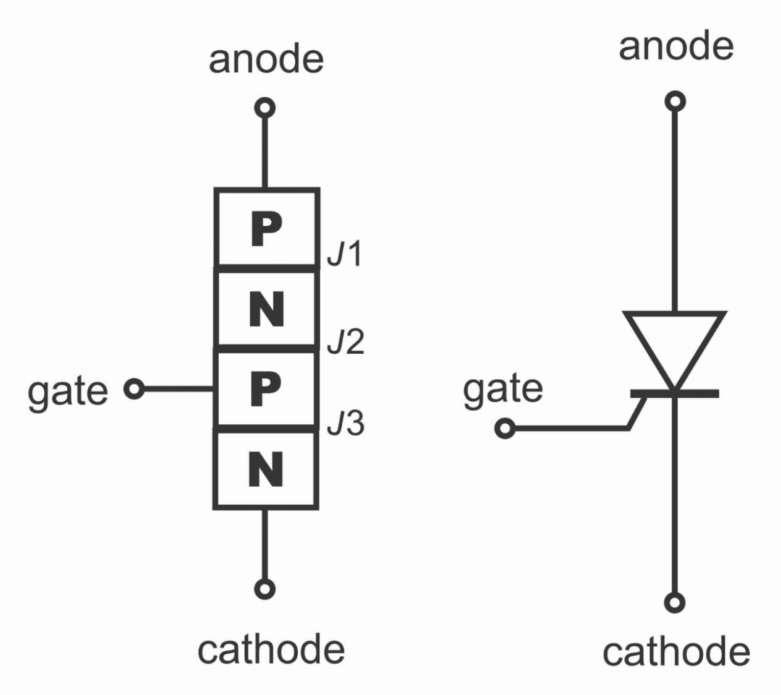

Sary 3: Ny firafitra sy ny fandidiana ny SCR

Ny scr iray dia vita amin'ny takelaka semiconductor efatra izay mamorona pn telo pn, miaraka amina anode, katolika, ary terminal iray.Rehefa avela tsy voafatotra ny vavahady, dia toy ny diode Shockley ny SCR, mitodika rehefa tratra ny volavolan-dalàna.Na izany aza, ny fampiharana ny volavolan-tena kely eo am-bavahady dia mamela ny SCR ho voatarika amin'ny tanjona.

Fomba fanodinana scrction

Rehefa ampiharina eo am-bavahady ny ankehitriny, dia mihodina ny mpikarakara ambany ambany ao amin'ny SCR.Ity hetsika ity dia mivadika amin'ny transistor ambony, mamorona tadivavarana izay mitazona ny SCR ao amin'ny fanjakana "amin'ny" fanjakana, mamela ny ankehitriny hikoriana avy amin'ny anode mankany amin'ny katolika mankany amin'ny katolika.Aorian'io mitranga io dia tsy ilaina intsony ny vavahady ankehitriny mba hitazomana ny Scrip.Ny SCR dia manana transistor roa miara-miasa mba hitazomana azy ireo rehefa manomboka izany.Ity famolavolana ity dia manampy haingana ny SCER Switch haingana hatrany.

Sary 4: Lalana Fomba Fomba fanodinana

Mba hahatakarana ny fomba fiasan'ny SCR, jereo ny fanamboarana anatiny.Rehefa alefa any am-bavahady ny pulse, dia manetsika ny Transistor ambany, mamela ny fandalovana ankehitriny amin'ny alàlan'ny transistor ambony ary mitazona ny ambany ambany.Ity loaka ity dia miantoka ny fijanonan'ny SCR mandra-pahatongan'ny latsaka eto ambany ny ambaratonga iray, antsoina hoe mitazona izao.Izany dia mahatonga ny scrs mahasoa amin'ny fanodikodinana sy fitantanana ny fahefana.

Fomba mampihetsi-po sy fitifirana

Ny fanentanana, izay antsoina koa hoe mitifitra, dia midika hoe mampihatra ny volavolan-dalàna ao amin'ny vavahadin'ny vavahadin'i SCR.Ity fomba ity dia manome antoka fa ny SCR dia tsy mbola ilaina raha tsy ilaina, na inona na inona raha toa ka ny volavolan-kevitra dia mihoatra ny teboka fiakarana.Ny fiheverana mifamadika, izay mamadika ny SCR amin'ny alàlan'ny fampiharana ny volavolan-dalàna ratsy eo am-bavahady, dia azo atao ihany koa fa tsy mahomby fa tsy mahomby satria mitaky be dia be.

Vavahady miolakolaka (GTO) Symbol

Sary 5: Sarimihetsika GTO

Ny fanalahidin'ny SCR dia fanalahidy amin'ny asany.Ny vavahady ankehitriny dia mila mitarika scr dia ambany kokoa noho ny fikorianan'ny ankehitriny, manome ny amplification sasany.Vantany vao nateraka, ny SCR dia mijanona ao amin'ny fanjakana mitarika mandra-pahatongan'ny ankehitriny amin'ny alàlan'ity dia ambany ambanin'ny ambaratonga iray, fantatra amin'ny hoe mitazona ny ankehitriny.Ilaina io toetra io amin'ny fampiharana izay ilaina ny fifehezana mifehy, miantoka fa mijanona ny SCR mandra-pahatongan'ny vesatra ankehitriny.Ity fampahavitrihana sy fametahana voafehy ity dia mahatonga ny scrs mety tsara amin'ny fampiharana izay mitaky fitantanana herinaratra voafaritra tsara.

Fitsapana Fividianana SCR

Raha te-hizaha toetra raha miasa ny scr, dia afaka manomboka amin'ny fisavana fototra ianao amin'ny fampiasana ohmmeter mba handrefesana ny jo-cathodode.Na izany aza, tsy ampy io fitsapana tsotra io.Ianao koa dia mila mahita hoe ahoana ny fihetsiky ny scrform.Ho an'ny fitsapana lalina, dia asio faritra misy loharano herinaratra DC sy Pushbutton Switches mba hijery ny fomba fihodinan'ny SCR sy ny tsy ampifandraisina amin'ny entana.

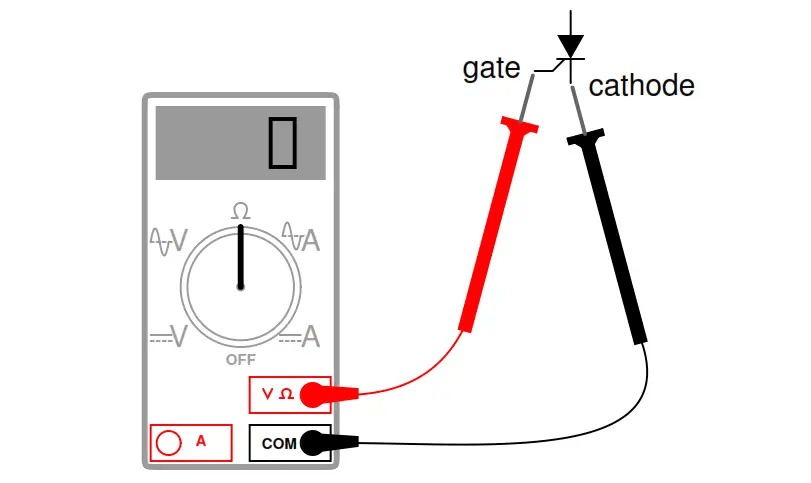

Sary 6: Fanadinana Fanadinana Scrcuit

Mba hahazoana antoka tsara ny mpitrandraka miasa tsara, dia dingana maromaro no voarohirohy amin'ny fitsapana azy ireo.Ny fizahana fitsapana tsotra dia azo aorina amin'ny alàlan'ny famatsiana herinaratra DC, mpanohitra entana, ary pushbutton switch mba hanimbana ny fanodinana sy ny fitazonana ny fizotrany.Amin'ny fijerena ny fihetsiky ny SCR ao amin'ity fanamboarana ity dia afaka manamarina ny fahaizany manantona sy miala amin'ny andrasana.Ity dingana fitsapana ity dia manampy ireo olana mety hitranga ary miantoka ny maha-azo itokisana ny scrs ao amin'ny fampiharana tena izy.Ny fitsapana feno eo ambany fiterahana dia manampy ny fahalemena na ny kilema ao amin'ilay sora, hiantohana ny fampisehoana azo itokisana amin'ny fangatahana fampiharana.

Fifehezana ny herin'ny AC

Matetika no ampiasaina ny scrs izay mila haingam-pandeha be dia be, fa ny circuits circuits ihany no mitantana ny fotoana sy ny volavolan-dalàna ho an'ny fahatsorana sy ny fahatokisana azy.Izany dia mahatonga ny scrs tonga lafatra amin'ny toe-javatra mila mekanika mifehy tena matanjaka nefa saro-pady.Ohatra, ny vavahady mitifitra ny herin 'ny scr iray dia mety ho ambany toy ny 50 microwatts (1 v, 50 μa), miantoka fa ny hetsika mihetsika ihany no mitantana ity famantarana kely ity.Vantany vao voaroaka, ny SCR dia afaka mitazona sy mamadika mivantana ny famoahana entana, manome hatramin'ny 100 watts na mihoatra.Izany dia mamela ny fifehezana mahomby amin'ny rafitra avo lenta miaraka amin'ny tendrony kely indrindra amin'ny circuitry circuitry.

Sary 7: Sora-tanana amin'ny fanaraha-maso herinaratra

Raha resaka ny fomba fiasan'izy ireo dia ny fihetsika mifamadika amin'ny SCR dia toy ny diode silicon mahazatra mahazatra, mihetsika ho toy ny circuit misokatra rehefa misy ny volon-koditra ratsy dia ampiharina eo anelanelan'ny anode sy ny katolika.Mandritra ny lalana mankany amin'ny lalana mankany, ny SCR dia manakana ny fikorianan-javatra ankehitriny mandra-pahatongan'ny volavolan-dalàna mihoatra ny teboka fiatoana manokana, raha tsy ampiharina ny famantarana famantarana.Rehefa mihalehibe ny volavolan-dalàna fiatoana dia ampidirina ny volavolan-tsofina azo avy amin'ny vavahady mety, ny fandehanana haingana haingana amin'ny fitondrana iray, miaraka amin'ny fihenan'ny volom-bidy ambany izay mitovy amin'ny setroka tokana.Ity fahaizana mifamadika haingana ity dia manome antoka fa ny SCR dia afaka mitantana entana be dia be raha toa ka mitana ny fepetra takian'ny fahefana ambany amin'ny asa fanaraha-maso.

Sary 8: Series Switch

Ny tarehimarika etsy ambony dia mampiseho switch switch switch izay mandefa famantarana AC amin'ny vavahadin'ny SCR.Ny mpanohitra R1 dia nametra ny vavahady mba hiarovana azy io, raha toa kosa ny Diode D dia manakana ny volavolan-tena avy amin'ny fiovan'ny vavahady mandritra ny tsingerin'ny tsy fetezana.Ny vesatra (RL) mifandray amin'ny anode dia mety misy lanjany ao anatin'ny fetran'ny SCR.Ity fanamboarana ity dia miantoka ny SCR miasa azo itokisana, ary miaro sy miaro amin'ny adin-kery elektrika.

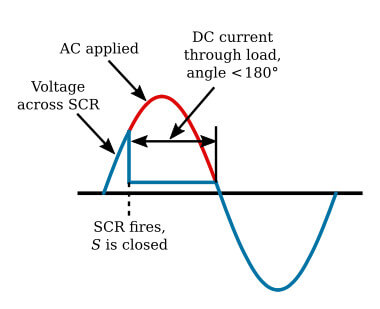

Sary 9: Fihetsiketsika ny AC

Rehefa misokatra ny fifamaliana, dia mijanona ny SCR na dia eo aza ny fahefana.Ny famaranana switch s dia mamela ny ampahany tsara amin'ny tsingerin'ny AC mba hitarika ny SCR, ka mahatonga azy ireo amin'ny fitondran-tena satria tsara ny anode.Mihodina ny antsasaky ny tsingerin-taona ny SCR ary mijanona mandritra ny ampahany ratsy amin'ny tsingerin-taona.Mifehy ny fifehezana ny fifehezana rehefa mihodina ny SCR, mamela ny ankehitriny hikoriana amin'ny vesatra.Mba hampitsaharana ny ankehitriny, azonao atao ny manokatra switch s na miandry ny tsingerin'ny ratsy, izay mamadika ny SCR.Ity fanamboarana ity dia ahafahana mifehy mora ny fikorianan-javatra ankehitriny ao amin'ny faritra.

Sary 10: Shunt Switch

Mba hifehezana sora-bato, azonao atao eo am-bavahady ny DC.Ny fampiharana DC amin'ny vavahady dia mamadika ny SCR.Ny fomba iray hafa dia ny fampiasana switch (s) eo anelanelan'ny vavahady sy katolika.Ny fanokafana ny kodiarana dia mamadika ny SCR, mamela ny ankehitriny hikoriana amin'ny vesatra.Mba hamonoana ny SCR ary ajanony ny ankehitriny, akatona ny kofehy na ampiharo ny volavolan-dalàna amin'ny anode.Ity fomba ity dia manampy amin'ny fifehezana fitaovana toy ny hafainganam-pandeha sy ny haingam-pandeha.

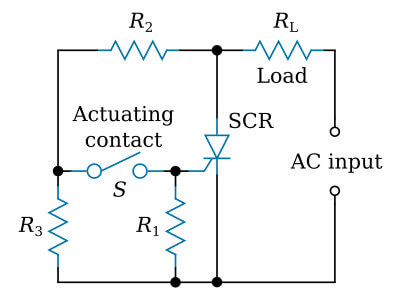

Sary 11: Load miaraka amin'ny Switch mihidy

Ny fomba tsotra roa hafa mba hanodinana ny fahefana hanafoana ny enta-mavesatra dia aseho.Ao amin'ny faribolana voalohany, ny fanakatonana ny fanatsarana ny fifandraisana dia manome hery ny enta-mavesatra, raha ny fanokafana ny fifandraisana dia manapaka ny fahefana.Mifanohitra amin'izany, ny fizaran-tany faharoa dia miara-mifamadika: omena ny enta-mavesatra fotsiny ny herinaratra rehefa misokatra ny fifandraisana.Ny boribory roa dia azo apetraka amin'ny "latch" amin'ny alàlan'ny famatsiana DC fa tsy ny AC aseho.

Ao amin'ny faribolana voalohany, ny mpizara volompara iray izay namboarina avy amin'ny mpanohitra R2 ary R3 dia manome famantarana ny vavahady AC amin'ny SCR.Izany dia mamela ny SCR handoro sy hanome hery rehefa mihidy ny fifandraisana.Ao amin'ny faribolana faharoa, ny fanakatonana ny kodiarana dia mahatonga ny vavahady sy ny katolika dia manana ny mety ho izy, ny fisorohana ny SCR amin'ny fitifirana ary noho izany dia nanala ny fahefana tamin'ny entana.Ity fanamboarana tsotra ity dia miantoka ny fifehezana mazava sy mazava tsara amin'ny enta-mavesatra amin'ny fanitsiana.

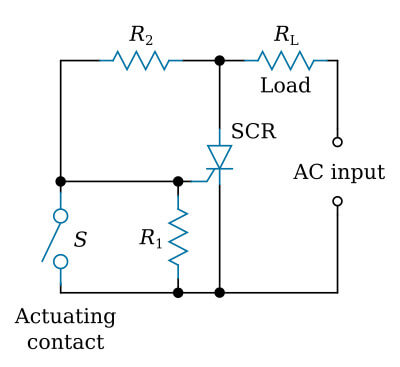

Sary 12: vesatra miaraka amin'ny switch misokatra

Ny herin'ny AC dia azo fehezina amin'ny alàlan'ny fizaran-tany aseho eto ambany.Ao anatin'ity fanamboarana ity, ny scrs roa dia mifamatotra amin'ny fiverenany mba hitantanana ny antsasaky ny antsasaky ny volan'ny AC.Ity fanitsiana ity dia manome antoka fa ny scr tsirairay dia mitazona ny tsingerin'ny antsasaky ny onjam-peo AC, izay mamela ny fahaiza-manao mahomby sy tsara ny fifehezana ny herinaratra natolotra ny entana.

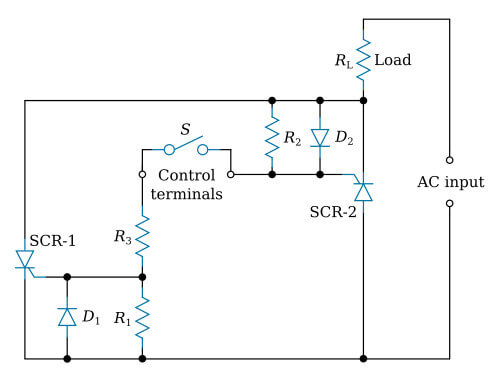

Sary 13: AC Switch miaraka amin'ny scrs roa

Ny fifehezana izao dia mikoriana any am-bavahady amin'ny alàlan'ny mpanohitra R3 rehefa misy switch ivelany (mekanika na elektronika) dia mampifandray ny famaranana fifehezana.Ity simba ity dia azo fehezin'ny sensor isan-karazany toy ny hazavana, ny hafanana, na ny tsindry, izay manetsika ny amplifier elektronika.Rehefa mihidy ny switch, dia nateraka ny scrs isaky ny tsingerin'ny AC, mamela ny fahefana hikoriana amin'ny entana.Rehefa misokatra ny switch dia tsy mirehitra ireo scrs, ary tsy misy hery omena ny enta-mavesatra.Ity mekanika ity dia mahomby amin'ny herin'ny Ac ny nomen'ny enta-mavesatra.

Fampiharana sy karazana scrs

Ireo scrs dia ampiasaina amin'ny sehatry ny maro satria manana endri-javatra mifehy izy ireo.Anisan'izany ny fiovam-po, ny fanaraha-maso ny motera ary ny rafitra fanairana.Karazana scrs samihafa no novolavolaina mba hanatrehana ny filana manokana:

Fitsipika fenitra: Ampiasaina amin'ny tanjona ankapobeny.

Sitrak'andro haingana: Namboarina ho an'ny fampiharana avo lenta.

Fitsarana trana-jiro (lts): Mampiasa jiro ho an'ny fanentanana, manome fitokanana herinaratra.

Vavahady miodina SCR (GTO): Mamela ny fifehezana sy ny fifehezana ny roa tonta.

Reverse sakana sakana: Afaka manakana ny ankehitriny amin'ny lafiny roa.

Fifehezana ny tetezana telo-telo

Ny karazana SCR tsirairay dia natao ho an'ny filàna manokana.Ny scrs standard dia mora ampiasaina ary ampiasaina amin'ny fampiharana maro, raha toa ka tonga lafatra ny scrs haingana amin'ny asa haingana.Ny scrs trigred maivana (lts) dia mampiasa fahazavana mba hampitambatra ny vavahady, manome fitokanana elektrika tsara indrindra.Ny vavahady mivalona (GTO) dia afaka mifamadika sy mihodina, ka mahatonga azy ireo mety ho an'ny fampiharana avo lenta.Ny scring scing scring dia natao hanakanana ny fikorianan-dàlana roa ireo, ary manatsara ny fampiasana azy ireo amin'ny toe-javatra mifehy ny fahefana.

Sary 14: Fifaninanana Bridge Thrage

Fampiharana azo ampiharina sy fampiasana ny scrs mandroso

Ny scrs dia ampiasaina betsaka amin'ny fampiharana maro noho ny endri-panadihadiana nataony.Ny fampiharana sasany dia misy:

Ny rafitra fiovam-po: ny strs dia singa manan-danja amin'ny rafi-pamiam-pinoana, fitantanana ny fanovana avy amin'ny AC ka hatramin'ny DC Power sy ny mifamadika amin'izany.Ireo rafitra ireo dia ampiasaina amin'ny toe-javatra ara-indostrialy sy elektronika mpanjifa, izay ilaina ny famatsiana herinaratra maharitra sy azo itokisana.

Ny fanaraha-mason'ny môtô: amin'ny fampiharana fifehezana motor, ny scrs dia manamboatra ny hafainganam-pandeha sy ny tori-jiro amin'ny herinaratra.Tamin'ny fanovana ny zoro fitifirana, ny scrs dia mifehy ny herinaratra natolotra ny môtô, izay mamela ny fifehezana tsara amin'ny asany.

Rafitra jiro: Ireo scrs dia ampiasaina amin'ny jiro malefaka tsara amin'ny alàlan'ny fifehezana ny zoro dingana amin'ny AC.Ity fahaiza-manao ity dia manome tahiry angovo ary manatsara ny fitrandrahana amin'ny fampiharana hazavana.

Fanapahan-tena: Amin'ny fampiharana fanafana, mifehy ny herinaratra natolotra ny singa manafana ny singa, ny fitazonana ny mari-pana tiana amin'ny fahitsiana.Tena ilaina indrindra amin'ny fizotran'ny indostria mitaky ny fifehezana ny mari-pana tsara.

Fivoriana fiarovana: Scrs mihetsika amin'ny crowbars amin'ny faritra miaro, fohy ny famatsiana herinaratra raha toa ka misy toe-javatra overvoltage mba hiarovana ny singa elektronika saro-pady amin'ny fahasimbana.

Ny fampiharana isan-karazany dia mampiseho ny fahafaha-mandimby sy ny mahasoa ny scrs amin'ny elektronika maoderina, izay ilaina ny fifehezana tsara sy azo itokisana.

Famakafakana an-tsipiriany momba ny toetra scr isanis

Ny fahatakarana ireo toetra manokana momba ny scrs dia fanalahidin'ny fampiasana mahomby.Ny toetra manan-danja dia misy:

Vavahady Trigger Voltage (V_Gt)

Ny volavolan-dalàna kely indrindra dia mila mamadika ny SCR.

Mitazona ny ankehitriny (i_H)

Ny kely indrindra amin'izao fotoana izao dia mitaky ny fitarihana ilay scritting.

Latching ankehitriny (i_L)

Ny kely indrindra amin'izao fotoana izao dia mila mitandrina ny SCR ao amin'ny State "amin'ny" State "aorian'ny fanesorana ny vavahady.

Fiatoana ny volonta (v_Bo)

Ny volavolan-dalàna izay hiverenan'ny SCR raha tsy misy vavahady ankehitriny.

Mialoha ny fanakanana ny volavolan-dalàna (v_DRM)

Ny volavolan-tena farany dia afaka manakana ny lalana mandroso ny SCR nefa tsy mitarika.

Mifamadika ny volotara (v_Rrm)

Ny volavolan-tena farany izay azon'ny SCR hanakanana ny lalana mifamadika.

On-state voltage drop (v_Tm)

Ny volavolan-tany dia manerana ny scr rehefa mitarika.

DV / DT Rating

Ny tahan'ny fiakaran'ny haavon'ny volavolan-dalàna tsy azo tanterahina ny SCR raha tsy mitodika.

DIE / DT Rating

Ny tahan'ny fiakarana ambony indrindra amin'ny fanjakana misy ny fanjakana dia afaka mitantana tsy misy fahasimbana ny SCR.

Fiarovana sy snubber siramamy

Mba hanatsarana ny maha-azo itokisana ny scrs amin'ny fampiharana azo ampiharina, dia matetika ampiasaina ny faritra miaro.Ny fomba mahazatra iray dia ny fampiasana ny boribory snubber.Snubber Circuits SickGuard Scrs avy amin'ny DV / DT sy DT / DI / DT Atresses, izay mety hiteraka tsy fahombiazana aloha.

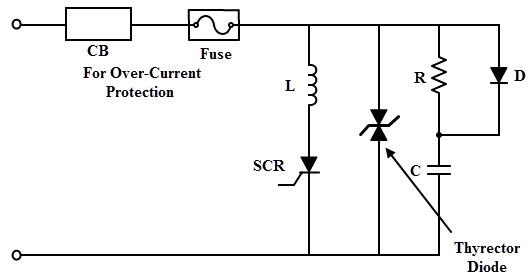

Sary 15: Fiarovana Screc

Mba hiarovana ny SCR avy amin'ny spike blike tampoka, ny mpitsikilo tsirairay ao amin'ny circuit circuit dia manana tambajotra r-c snubber.Ity tambajotra Snubber dia miaro ny scr amin'ny spike an-tsokosoko anatiny izay mitranga mandritra ny fizotran'ny fanarenana.Rehefa tapitra ny SCR, ny fanarenana indray dia averina ao amin'ny faribolana Snubber, izay misy singa mitahiry angovo.

Ny hazavana sy ny fanodinana ny switch amin'ny lafiny fidirana dia mety hanimba ilay niova fo na mpanova.Mba hampihenana ny fiantraikan'ireo volavolan-dalàna ireo, ny fitaovana famafazana volomparasy dia ampiasaina manerana ny SCR.Ny fitaovana famafazana be dia be dia misy ny varantika Met Met, Selenium Morecorcor dogiodes, ary avalanche Diode supressors.

Ireo fitaovana ireo dia mihena ny fanoherana satria mitombo ny volavolan-dalàna, manome lalana fanoherana ambany manerana ny SCR rehefa misy ny volavolan-dalàna.Ny tarehimarika eto ambany dia mampiseho ny fomba arovana ny scr avy amin'ny volavolan-dalàna mampiasa ny diode thyorector sy ny tambajotra Snubber.

Teknika mampivoatra ny fandrosoana ho an'ny scrs

Sary 16: Teknika miteraka

Ankoatry ny vavahady tsotra mampivarahontsana, ny fomba fiasa dia afaka manatsara hatrany ny fampisehoana scring amin'ny fanamboarana sarotra.Ireo fomba ireo dia misy:

• Mikorontana ny pulsa

Mampiasa puls fohy sy avo lenta amin'ny fampandehanana ny SCR dia miantoka fa mivadika azo itokisana na dia amin'ny tontolo be tabataba aza.

• Ny fikomiana mifehy ny dingana

Ny fanehoana ny SCR dia mampivarahontsana amin'ny famatsiana AC dia ahafahan'ny fifehezana tsara ny fahefana nalefa tany amin'ny entana.

• Mitoka-monina tsy misy dikany

Mampiasa ny mpanamory optika mba hitarika ny SPR dia manome fitokanana herinaratra ary miaro ny circuitry ny fifehezana avy amin'ny volotara avo.

• Mitsikera microcontroller

Ny fampiasana microcontrollers mba hiteraka pataloha tsy misy dikany dia ahafahan'ny tetika fanaraha-maso tsara sy fampisehoana tsara kokoa amin'ny fanamboarana sarotra.

Microcontroller-scr

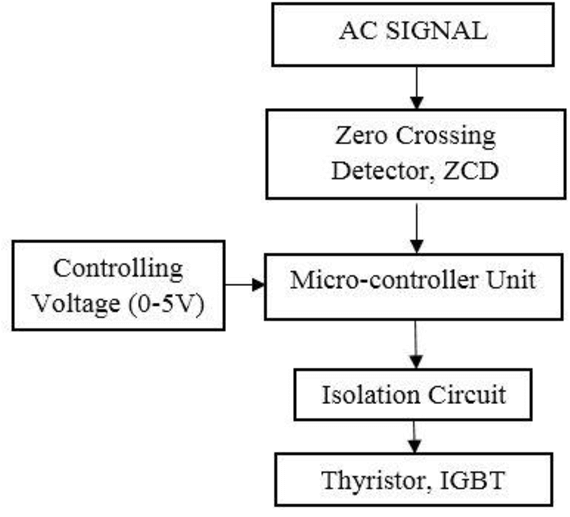

Sary 17: Mikoropaka miorina amin'ny Microcontroller

Ireo teknika mandroso ireo dia manolotra fandanjalanjana sy fifehezana bebe kokoa amin'ny fampiharana SCR, ka mahatonga azy ireo mety ho an'ny elektronika isan-karazany sy ny mpanjifa.Amin'ny fampiasana ireo fomba ireo, ny injeniera dia afaka mifehy tsara sy azo itokisana kokoa noho ny rafitra fitantanana herinaratra, manatsara ny fahombiazan'ny ankapobeny sy ny fanatanterahana vahaolana mifototra amin'ny scr-miorina.

Scrs amin'ny elektronika haino aman-jery maoderina

Ny scrs dia ampahany lehibe amin'ny famoronana rafitra fanaraha-maso mahomby sy azo itokisana.Manao fiovana lehibe amin'ny faritra lehibe izy ireo, ao anatin'izany:

Ny rafitra angovo azo havaozina: Ireo scrs dia ampiasaina amin'ny mpanamory herinaratra sy mpiambina mba hiova sy hitantana ny hery avy amin'ireo loharano azo havaozina toy ny solar sy ny rivotra.Mitantana ambaratonga ambony izy ireo ary manome fifehezana tsara, ka mahatonga azy ireo ho tonga lafatra amin'ireto fampiharana ireto.

Fiara herinaratra: amin'ny fiara mandeha amin'ny herinaratra (EVS), ireo scrs dia ampiasaina amin'ny mpanararaotra môtô sy rafitra fanakanana bateria.Izy ireo dia mitantana ny fikorianan'ny herinaratra eo anelanelan'ny bateria sy ny môtô, ny fiantohana ny fahombiazan'ny asa sy ny fiainana amin'ny bateria lava kokoa.

Smart Grids: Ao amin'ny fampiharana Smart Grid, ny scrs dia mitantana ny fizarana herinaratra herinaratra.Izy ireo dia ampiasaina ao amin'ny invester in-droa, ny rafi-piraisan-java-bidy, ary ny mpiandraikitra ny zoro fizarana mba hiantohana ny fanaterana hery maharitra sy mahomby.

Fitaovana indostrialy: Ireo scrs dia ampiasaina amin'ny drive moto, fifehezana ny fanalam-baraka ary ny fanaraha-maso ny rafitra fanaraha-maso amin'ny automation indostrialy.Mitantana hery avo izy ireo ary manome fifehezana tsara, mahatonga azy ireo ho singa fototra amin'ny fizotran'ny fanamboarana automated.

Ny famatsiana herinaratra tsy miovaova (UPS): ny scrs dia manome famerenam-pahefana azo itokisana mandritra ny fahatapahana ao amin'ny rafitra Ups.Manampy azy ireo hihodina tsara eo anelanelan'ny famatsiana herinaratra sy ny loharanom-pahefana aoriana, miantoka ny hery mitohy amin'ny rafitra lehibe.

Firim-pitiavana sy fanavaozana amin'ny teknolojia SCR

Ny fampandrosoana ny teknolojia SCR dia manatsara hatrany ny fanatsarana ny filana fifehezana ny fahefana tsara kokoa sy azo itokisana kokoa.Ny fitaovana semiconductor vaovao toy ny simicon carbide (sic) sy gallium nitride (gan) dia manao asa tsara kokoa amin'ny alàlan'ny fitantanana ny habe avo kokoa, mampihena ny fanoherana ary fanatsarana ny fitantanana hafanana.Ny vavahadin-jaza mitambatra (IgTs) dia manambatra ny tombony amin'ny GTO sy iGbts, hanodinana haingana, ny fahaverezan'ny angovo, ary ny fahaizana mitantana ny fampiharana.Ny fomba fanaraha-maso nomerika misy scrs dia mamela ny fifehezana tsara sy mora azo, ny fanaovana rafitra mahomby kokoa sy azo itokisana.Ny fandrosoana amin'ny teknika famokarana dia mahatonga ny scrs kely kokoa sy mety amin'ny fitaovana portable, izay mahasoa amin'ny elektronika mpanjifa.Ny endri-javatra miaro amin'ny fiarovana amin'ny scrs, toy ny boribory sy ny snubber snubber sy ny fiarovana be loatra, dia ataovy izay azo itokisana sy mora kokoa ny fampiasana azy ireo.

Famaranana

Ny fifehezana izao dia mikoriana any am-bavahady amin'ny alàlan'ny mpanohitra R3 rehefa misy switch ivelany (mekanika na elektronika) dia mampifandray ny famaranana fifehezana.Ity simba ity dia mety fehezin'ny sensor toy ny hazavana, ny hafanana, na ny tsindry, izay manetsika ny amplifier elektronika.Rehefa mihidy ny fihodinana, ny scrs dia mitarika amin'ny tsingerin'ny tsirairay tsirairay, mamela ny fahefana amin'ny entana.Rehefa misokatra ny switch dia tsy mirehitra ny scrs, manakana ny fikorianan'ny herinaratra.Ity mekanika ity dia mifehy ny herin'ny AC amin'ny entana.

Fanatsarana ny akora semiconductor toy ny silikon (sic) sy ny gallium nitride (gan) dia hanao scrs mahomby sy maharitra kokoa.Ny fanavaozana toy ny vavahady mitambatra (IgTsors) sy ny teknika fanaraha-maso nomerika dia hanatsara ny fampisehoana scr miaraka amin'ny fanodinana haingana kokoa, ny fatiantoka ambany kokoa, ary ny fahatokisana ny angovo, ary ny fahatokisana ny angovo, ary ny fahatokisan-tena tsara kokoa.Ny scrs dia hanohy ny anjara toerana manan-danja amin'ny teknolojia vaovao, avy amin'ny fitomaniana hendry amin'ny fiara herinaratra, ny fiantohana ny fanaraha-maso mahomby sy azo itokisana.

Fanontaniana matetika matetika [FAQ]

1. Inona no tombontsoam-pitondran-tena silika?

Ny hazandrano mifehy ny silika (SCR) dia manome tombony maro, ao anatin'izany ny fanaraha-maso ny herinaratra mahomby, ny fahatokisana avo, ny fahaizana mitantana ny volom-bidy sy ny ankehitriny, ary ny fifehezana tsara ny fikorianan-jiro.Ny scrs dia manome hafainganam-pandeha haingana haingana ary mateza amin'ny tontolo henjana, mahatonga azy ireo mety amin'ny fampiasana indostrialy isan-karazany.

2. Inona ny tanjon'ny Diode Silicon Rectifier?

Ny diode silicon silicon dia ampiasaina hamadika ny mpifanolo-bodirindrina (ac) mba hitarika ankehitriny (DC).Io dia mamela ny lalana iray monja amin'ny lafiny iray, manome fanitsiana, izay ilaina amin'ny famatsiana herinaratra sy ny faribolana elektronika hafa.

3. Nahoana isika no mila mioritsoritra?

Ny fehikibo mifehy dia ampiasaina amin'ny fitantanana tsara sy hifehezana ny fikorianan'ny herinaratra amin'ny fitaovana elektronika.Mamela ny fanitsiana ny volavolan-kevitra momba ny famoahana sy ny ankehitriny izy ireo, izay ilaina amin'ny fampiharana toy ny fifehezana ny hafainganam-pandeha, ny famatsiana herinaratra ary jiro dimming.Ny fanodinana mifehy dia manatsara ny fahombiazan'ny fahombiazana ary manome fitoniana amin'ny fanaterana herinaratra.

5. Inona no fifaranan'ny SCR?

Ny SCR dia singa marobe sy azo itokisana amin'ny herinaratra herinaratra.Manome fifehezana tsara ny haino aman-jery ambony sy ny haino aman-jery izy io, ka mahatonga azy ho sarobidy amin'ny indostria isan-karazany.Manohy ny fanatsarana ny fandrosoana amin'ny fitaovana sy ny teknolojia ny scrs, miantoka ny maha-zava-dehibe azy ireo amin'ny fampiharana ho avy.

6. Inona avy ireo fampiharana ny Diode Diode Silicon voafehy?

Ny fampiharana ny diodes mariky ny silika dia misy ny fifehezana ny hafainganam-pandeha, ny hazavana, ny faharatsiana, ny fitsipi-panetren-tena amin'ny rafitra herinaratra AC sy DC, fiarovana fiarovana ary manambany.Izy ireo koa dia ampiasaina amin'ny automation indostrialy, ny famatsiana herinaratra ary ny rafitra angovo azo havaozina toy ny mpiaro ny herin'ny masoandro sy ny rivotra.
