Fotona fampisehoana 7-fizarana, Pinout, Karazana, fifehezana ary fampiasana

Ity torolàlana ity dia manodidina ny fomba 7-fizarana dia mampiseho ny asa sy ny fomba ahafahanao mampiasa azy ireo amin'ny tetik'asa elektronika.Manazava ny Pins ao amin'ny fampisehoana izany, ny fomba fanoratana ny fizarana tsirairay, ary ireo karazana mahazatra roa: katolika mahazatra sy anode mahazatra.Hianaranao ihany koa ny fomba hitodihanao fizarana amin'ny alàlan'ny microcontroller, ny fomba fifehezana ny famirapiratry ny mpanohitra, ary ny fomba fampiasana ireo mpikaroka mba hiatrehana ny fahefana azo antoka.Ny torolàlana dia ahitana ohatra, sary ary mampiseho ny fampisehoana fizarana 7-fizarana dia ampiasaina amin'ny fitaovana tena izy toy ny famantaranandro, thermometer, ary microwaves.Na vao manomboka na efa nanangana tetikasa ianao, ity torolàlana ity dia hanampy anao hahatakatra sy hampiasa fizarana 7-fizarana mampiseho ny fomba mety.

katalaogy

7-fizarana fampisehoana Pinout

Ny fampisehoana fizarana 7-fizarana 6-isa iray dia manana pinony 10.Ny pin tsirairay dia mifehy fizarana manokana, afa-tsy ireo pinony roa izay mihetsika ho toy ny turminals mahazatra.Ohatra, ny pin 1 mampifandray amin'ny fizarana 'e' (ambany ankavia), raha ny pin 2 dia mifehy ny fizarana 'd' (ambany).Pins 3 sy 8 no fiatoana mahazatra na mifandray amin'ny tany (katolika mahazatra) na hery (anode mahazatra).Ny sisa amin'ny Pins dia manazava ny fizarana 'C', 'B', 'a', ',' F ',' g ', ary ny teboka faratampony.

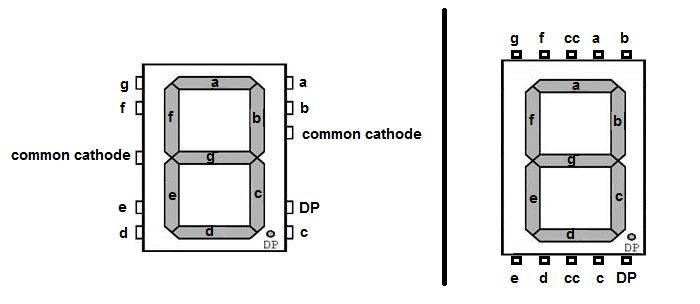

Sary 2. Fanitsiana PIN 7-fizarana

Laharana PIN	Anarana PIN	Description
1	f	Mifehy ny ambany ambany amin'ny alàlan'ny fampisehoana 7-segement
2	D	Mifehy ny ambany indrindra amin'ny fitarihan'ny fampisehoana 7-segement
3	fr	Mifandray amin'ny tany / VCC mifototra amin'ny karazana fampisehoana
4	c	Mifehy ny ambany havanana amin'ny alàlan'ny fampisehoana 7-fizarana
5	DP	Mifehy ny teboka farany dia nitarika ny fampisehoana faha-7-fizarana
6	amin '	Mifehy ny farany havanana amin'ny alàlan'ny fampisehoana faha-7-fizarana
7	ny	Mifehy ny ambony indrindra amin'ny alàlan'ny fampisehoana 7-fizarana
8	fr	Mifandray amin'ny tany / VCC mifototra amin'ny karazana fampisehoana
9	f	Mifehy ny laharana ankavia ankavia amin'ny fampisehoana 7-fizarana
10	h	Mifehy ny afovoany amin'ny fampisehoana 7-fizarana

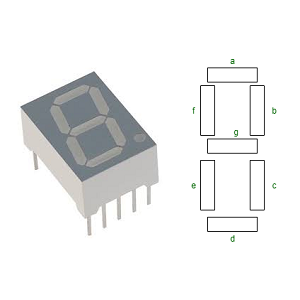

Fampisehoana 7-fizarana

• Firafoka fizarana: Fampisehoana fizarana 7-fizarana dia misy bara maivana fito izay nalamina mba hamorona isa, mitovy amin'ny endriky ny "8."Ireo fizarana ireo dia misy marika 'A' amin'ny 'G', miaraka amina fizarana valo mifantina, ny teboka farany (DP), matetika izay eo amin'ny farany havanana.Amin'ny fampifangaroana ireo fizarana ireo amin'ny lamina samihafa, ny fampisehoana dia afaka maneho ny isa 0-9 sy litera vitsivitsy toa ny A-f.Ity layout mivantana ity dia mahatonga azy io ho tsara amin'ny fampisehoana isa noho ny fampiasana azy.

• Asehoy ny teknolojia: Ireo fampisehoana ireo dia mazàna mampiasa LED, izay misy ny fizarana tsirairay rehefa misy jiro mandeha amin'ny herinaratra.Ny maodely led-miorina dia marevaka, angovo azo avy amin'ny angovo ary hita ao amin'ny toe-javatra jiro isan-karazany.Ny dikan-teny sasany dia mampiasa teknolojia LCD, izay tsy dia misy hery ary mety tsara amin'ny fitaovana mahery vaika, na dia amin'ny ankapobeny aza ny LCD ary tsy hita maso amin'ny toerana marevaka.

• Karazana fanamafisana: Misy fomba roa an-tariby voalohany: Kathode mahazatra (CC) sy anode mahazatra (ca) mahazatra.Ao amin'ny CC Aseho, mifamatotra daholo ny terminal ratsy rehetra, ary ny fizarana dia ampiharina amin'ny famatsiana volavolan-dalàna tsara.Ao amin'ny fampisehoana CA, mifamatotra daholo ny terminal rehetra, ary ny fizarana dia avadika amin'ny alàlan'ny katolika tsirairay.Ny safidy dia miankina amin'ny famolavolana fizarazarana sy ny fomba entin'ny fampisehoana.

• Toetra maneho toetra : Na dia natao manokana ho an'ny isa aza, ireo fampisehoana ireo dia afaka mampiseho litera marobe voafetra indrindra indrindra amin'ny f, izay mahasoa ho an'ny hexadecimal.Noho ny fananan-kery fito, dia tsy afaka mamorona tsara ny ankamaroan'ny taratasy na tandindona sarotra izy ireo, nefa ampy ho an'ny filàna alphanumeric fototra.

• Fehezanana sy fifampiraharahana: Ny fizarana tsirairay dia azo avadika na mandeha samirery, matetika fehezin'ny microcontroller Gpio Pins.Mba hanatsarana ny fanaraha-maso, ny decoder / mpamily ics toa ny 7447 na CD4511 dia afaka manova ny fidirana binary ao anaty fitambaran-tsipika mety, mampihena ny isan'ny fifandraisana ilaina.

• tombony: Ny tanjon'izy ireo dia misy vidiny ambany sy malefaka ary mora vakiana.Ny karazana taratra dia marevaka sy maharitra, raha ny Variants dia miaro ny fahefana.Ireo toetra ireo dia mahatonga azy ireo ho malaza ho an'ny fitaovana elektronika maro, indrindra fa izay ampy ny famoahana isa tsotra.

• fetra: Ny hakiviana lehibe indrindra dia ny endrika voafetra voafetra, tsy afaka maneho sary feno na sary mihetsika izy ireo.Ny modely tarihiny dia mety manana zoro tery, raha toa ka afaka miady amin'ny fahitana amin'ny hazavana mamirapiratra ny Lcds.Ireo fetra ireo dia tokony hodinihina rehefa mifidy karazana fampisehoana ho an'ny tetikasa iray.

Modely fampisehoana hafa

miseho Type	Description	tombony	fetra
Fampisehoana 7-fizarana	Fizarana fitaratra fito ho an'ny isa ary olona vitsivitsy.	Tena mora ampiasaina	Mampiseho isa isa sy tarehimarika voafetra ihany
Fampisehoana Dot Matrix	Grid ny leds (e.g., 5x7 na 8x8) mamorona endrika namboarina endri-tsoratra sy sary an-tsary.	Tsy lafo sy be dia be	Tsy mety amin'ny lahatsoratra na sary
		Ny fanjifana herinaratra ambany	Bittlex bebe kokoa amin'ny programa
		Ampiasaina amin'ny sonia, famantaranandro, sns.
Alphanumeric lcds	Lcds preformatted (e.g., 16x2, 20x4) mampiseho andalana tarehimarika misy habe (mazàna amin'ny endrika dot 5x8 matetika).	Tsotra amin'ny interface (protocols mahazatra)	Tarehimarika misy habe
		Mahafinaritra ho an'ny menus / sata fampisehoana	Fahaiza-manao grika voafetra
		Azo vakiana amin'ny jiro isan-karazany	Refresh miadana noho ny fampisehoana sary
Screens OLED	Mampiseho fifampiraharahana be dia be ny fanehoana ny tenany;Azo alaina ao monochrome na loko feno.	Fifanampiana sy ny zoro fijery malalaka sy ny zoro malalaka	Vidiny ambony kokoa
		Manify sy hazavana	Fiainana fohy kokoa (indrindra ny pikantsary manga)
		Hery ambany rehefa mampiseho votoaty maizina	Mila fitadidiana sy fanodinana bebe kokoa
TFT SCREENE	LCDs feno sy avo lenta misy lcds miaraka amin'ny matotra mavitrika, matetika hikasika.	Loko manankarena sy antsipirihany	Ny fanjifana herinaratra avo lenta
		Afaka manohina	Mitaky ondrilahy / fanodinana bebe kokoa
		Mety amin'ny horonan-tsary, Guis, Dashboards	Lafo verage sy saro-takarina mba hampiditra

Ahoana no fiasan'ny fampisehoana fizarana 7?

Ny fandidiana fampisehoana 7-fizarana dia mifototra amin'ny fampandehanana ny hazavana mamoaka diodes (LED) ao anatin'ny fizarana tsirairay.Rehefa ampiharina amin'ny lalana marina ny volavolan-dalàna, avy amin'ny anode ka hatrany amin'ny katolika, ny fizarana dia manazava.Ny fizarana tsirairay dia azo fehezina mahaleo tena, mazàna amin'ny alàlan'ny fantsom-bidy nomerika Microcontroller na mpamily explowed IC.Ireo mpanara-dia ireo dia mamaritra hoe inona ny fizarana ampiasaina amin'ny fotoana rehetra mifototra amin'ny toetra tiana.

Mba hisorohana ny fahasimbana amin'ny LED amin'ny fotoana be loatra, ny mpanohitra voafetra ankehitriny dia mifandray amin'ny andiany miaraka amin'ny fizarana tsirairay.Ity mpanohitra ity dia manome antoka fa ny fikorianan-javatra ankehitriny dia mitohy isaky ny mitoetra isaky ny fijanonana azo antoka, izay matetika manodidina ny 20 ka hatramin'ny 30 Milliamperes (MA).Na izany aza, ny tena soatoavina dia mety miovaova arakaraka ny karazana LED sy ny hazavana ilaina.Misy ny fomba fiasa lehibe roa ho an'ny fampisehoana 7 fizarana 7:

1. Modely static: Amin'ity fomba ity, ny isa tsirairay sy ny fizarana mifanaraka aminy dia avadika tsy tapaka.Ity fanamboarana ity dia mitaky tsipika fanaraha-maso manokana isaky ny fizarana isa tsirairay, izay mety ho tsy mahomby raha toa ka maro ny isa.Na izany aza, dia manome fahatsorana sy famirapiratana tsy tapaka.

2. Mode Multiplexed : Hampihena ny isan'ny fifehezana sy ny fanjifana herinaratra, ny fampisehoana dia matetika mihazakazaka amin'ny fomba maro samihafa.Amin'ity fomba ity, isa iray ihany no misy jiro iray fotsiny amin'ny fotoana iray, fa ny rafitra dia mifamadika eo anelanelan'ny isa amin'ny hafainganam-pandeha amin'ny hafainganam-pandeha avo lenta mba hahalalany ny isa rehetra.Ity fanovana ity dia matetika ampiasaina amin'ny fampiasana ireo timer microcontroller na fisoratana anarana, izay mamela ny fotoana sy ny fifehezana tsara.

Sary 3. Sarintany an-tsehatra ao anaty fampisehoana 7-fizarana

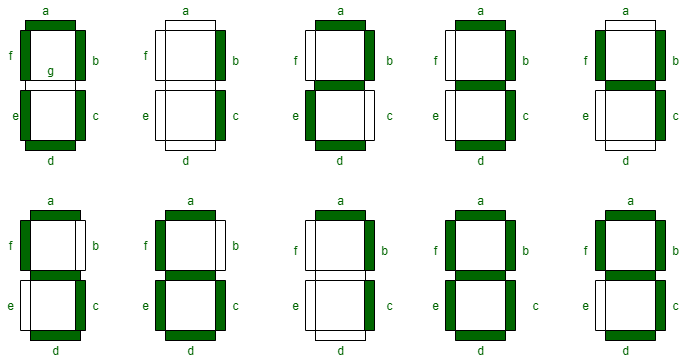

Ny tarehimarika etsy ambony dia mampiseho ny firafitra sy ny marika famantarana fampisehoana 7-fizarana.Mampiseho ny fandaharana mahitsizoro ny fizarana fito (A, B, C, d, e, f, ary g) amin'ny fomba fijery folo samihafa.Amin'ny sary tsirairay, ny fizarana samihafa dia alokaloka maitso mba hisolo tena ny fampahavitrihana azy ireo.Izany dia manampy amin'ny sary an-tsaina ny fomba ifandraisan'ny fizarana tsirairay amin'ny fananganana isa.Ny tarehimarika dia manasongadina ny fampifangaroana isan-karazany, fanampiana amin'ny fahatakarana ny fomba fitodian'ny fizarana manokana dia miteraka toetra tsy fantatra.

Fizarana 7-fizarana aseho

Mba hampisehoana isa iray, ny microcontroller dia mandefa kaody binary izay mihodina amin'ny fitambaran'ny fizarana mety.Ohatra, ny hampisehoana ny "0," fizarana A, B, C, D, E, ary f.Ho an'ny fampisehoana katolika iraisana, ity dia binary 0b00111111 (na 0x3f ao amin'ny hex).Ho an'ny anode iombonana, ny lojika dia miovaova 0b11000000 (0xc0).Ny kaody dia tsy maintsy mifanandrify amin'ny karazana fampisehoana, na ny fizarana diso dia hazavaina.Ny fampiasana ny latabatra binary Binary dia mamonjy ny fotoana fanodinana ary miantoka fanavaozana haingana, marina, marina indrindra amin'ny fampiharana mavitrika toy ny mpanisa na ny timerers.

Ny latabatra eto ambany dia mampiseho ny fomba hisehoan'ny isa ao amin'ny fampisehoana fizarana 7 miaraka amin'ny fanitsiana anode mahazatra:

isa	g f e d c b a	Kaody hex
0	10000000	C0
1	1111001	G9
2	0100100	A4
3	0110000	B0
4	0011001	99
5	0010010	92
6	0000010	82
7	1111000	G8
8	0000000	80
9	0010000	90 90

Ny latabatra etsy ambany dia mampiseho ny isa ny isa raha toa ka miseho amin'ny fampisehoana fizarana 7-fizarana amin'ny fampiasana katolika katolika mahazatra:

isa	g f e d c b a	Kaody hex
0	0111111	3f
1	0000110	06
2	1011011	5b
3	1001111	4f
4	1100110	66
5	1101101	6d
6	11110101	7d
7	0000111	07
8	1111111	7f
9	1001111	4f

Amin'ity fanamboarana ity, ny fizarana tsirairay amin'ny fampisehoana fizarana 7-isa dia mifandray amin'ny Arduino UNO amin'ny alàlan'ny mpanohitra voafetra ankehitriny (mazàna 220ω ka hatramin'ny 330ω).Ny fizarana dia misy marika A amin'ny G (sy ny Point Point Point DP) dia mitovitovy amin'ny fitoviana roa ary mifandray amin'ny Pins digital D2 mankany D9 amin'ny Arduino.Ohatra, ny fizarana 'A' dia mifandray amin'ny D2, 'B' ka hatramin'ny D3, sy ny sisa.Ny isa tsirairay dia manana ny katolika mahazatra (CC)Ireo pins iraisana ireo dia mifandray amin'ny Arduino Pins D10 sy D11 ary ampiasaina amin'ny isa marobe: ny isa iray ihany no ampiharina amin'ny fotoana iray, fa ny fifamonoana eo amin'izy ireo dia mihamalalaka (mazàna> 50hz) dia miharihary ny tarehimarika roa.Mampiasà digitalwrite () mba hifehezana izay faritra misy ary ny isa izay mavitrika.Latabatra fijery ao amin'ny sketch Maps isa (0-9) amin'ny fitambaran'ny fizarana mifanaraka aminy.Mba hiatrehana ny isa marobe marobe mahomby, ampiasao ny fehezan-dalàna na tranomboky iray izay manohana azy.Io dia mampihena ny isan'ny arduino ilaina arduino I / O raha toa ka manavao ny fanavaozana fampisehoana dinamika.

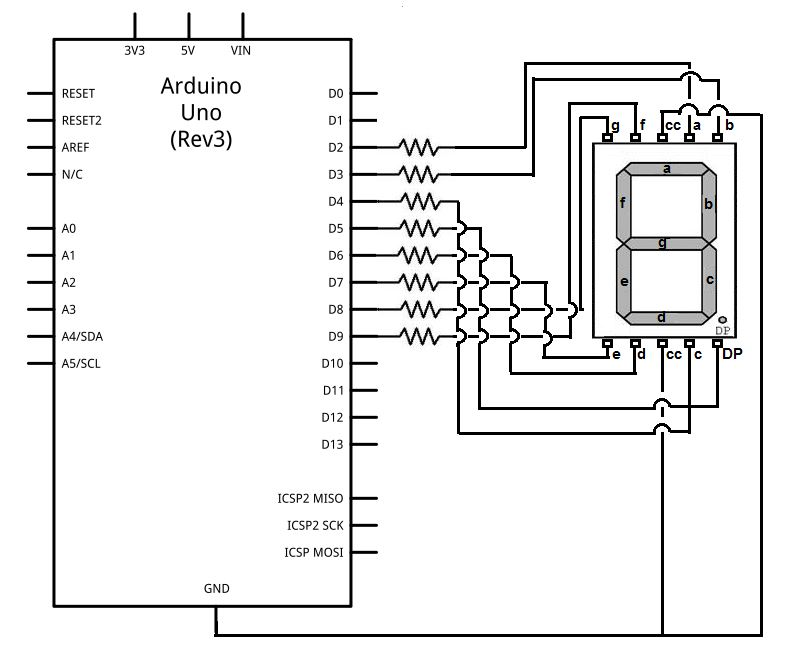

Sary 4. 7-fizarana fizarana 6 miaraka amin'ny Arduino

Mampiasa fampisehoana cathode 7 mahazatra

Ao amin'ny fampisehoana cathode mahazatra (CC) 7-fizarana, ny faritry ny katolika amin'ny katolika ny litera tsirairay izay mamorona ny fizarana fampisehoana dia mifamatotra anatiny ary moramora amin'ny katolika katolika mahazatra na maromaro.Ireo katolika katolika mahazatra ireo dia mifamatotra amin'ny tany (GNG) ao amin'ny faritra.Ny tsirairay amin'ireo fizarana tsirairay, misy marika avy amin'ny 'A' amin'ny 'G', ary koa ny teboka famaranana (DP), dia manana ny vilany anode manokana, izay mifehy samirery.

Mba hanazavana ny fizarana manokana amin'ity karazana fampisehoana ity, ny volavolan-kevitra avo (mazàna + 5v na + 3.3v, miankina amin'ny rafitra) dia tsy maintsy ampiharina amin'ny tsipika anode mifanandrify.Satria miorina ny kintany, ny ankehitriny dia hikoriana avy amin'ny anode mankany amin'ny katolika, ka mamela ny fizarana LED mba hanazava.Ny fampiasana katolika mahazatra dia manitsy ny fifampitifirana amin'ny microcontrollers, satria ny mpanara-maso dia afaka mandray am-pahavitrihana ny fikambanan-kibo tsirairay fa tsy milentika.

Ity konfigurasi ity dia malaza amin'ny tetikasa elektronika vao manomboka noho ny lojika sy fandaharana mivantana.Izany dia mamela ny famoronana tarehimarika na abidia abidia voafetra amin'ny alàlan'ny fampifangaroana fizarana samihafa.Ohatra, ny hanehoana ny isa "2", "ny fizarana A, B, D, E, ary G, ary G.Ny microcontroller dia manetsika ny fizarana tsirairay amin'ny alàlan'ny fametrahana ny avo indrindra amin'ny PIN.

Na izany aza, dia mibanjina ny fiheverana rehefa manandrana maneho ny tarehimarika toy ny "8", izay mitaky ny fizarana fito rehetra.Ny fizarana LED l ted dia manangona ny habetsaky ny ankehitriny (mazàna manodidina ny 10-20 MA), ary ny jiro rehetra dia afaka manampy hatramin'ny 140 Ma na mihoatra.Ny ankamaroan'ny microcontroller I / O Pins dia tsy natao hanoroana ny fitambaran-javatra be dia be manerana ny pins marobe miaraka.Raha be loatra ny ankehitriny dia voasarika, mety hanimba ny microcontroller na mahatonga azy tsy ho diso.Mba hanalefahana izany, ny maro dia mampiasa mpamily fiara ivelany (toa ny uln2003a), ny mpikomy mpikirakira, na mpamono olona ankehitriny mba hiatrehana ny vesatra tsy misy hidin-trano.

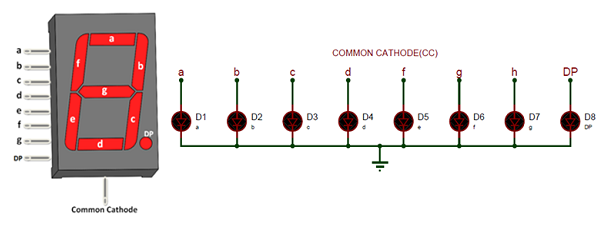

Sary 5. Cathode faha-7

Ny tarehimarika dia mampiseho ny fitambaran'ny fisehoana anatiny sy ivelany amin'ny fampisehoana cathode faha-7.Ny fampisehoana dia misy marika miaraka amina fizarana A amin'ny G sy ny teboka faratampony (DP).Ny fizarana tsirairay dia mifandray amin'ny marika Diode (D1 mankany D8), maneho ny fizarana tarika tsirairay.Ny kintany rehetra dia mifandray ary mifandray amin'ny tany, manondro ny fanitsiana katolika mahazatra.Ny fampiharana famantarana avo amin'ny anode rehetra dia ahafahan'ny ankehitriny mikoriana amin'ny fizarana, manazava izany.

Mampiasa fampisehoana anode 7 mahazatra

Ao amin'ny fampisehoana anode (ca) cegar (ce) 7-fizarana, ny famaranana anode rehetra amin'ireo fizarana LED dia mifandray anatiny ary mivoaka amin'ny pin mahazatra misy marika toy ny anode mahazatra (ca) mahazatra.Ity pin mahazatra ity dia mifandray amin'ny famatsiana volavolan-tena tsara, matetika + 5v.Ny ampahany tsirairay amin'ny fampisehoana, misy marika ao amin'ny G (miaraka amin'ny teboka famaranana safidy iray misy marika DP), dia misy ny katolony ho an'ny fifandraisana ivelany sy ny fifehezana ivelany.

Mba hanazavana ny fizarana manokana, ny katolony dia tokony hifandray amin'ny tany (ambany) raha mbola mijanona + ny 5v (avo) ny anode mahazatra.Midika izany fa ny lojika mba hifehezana ireo fizarana dia tsy mitovy amin'ny fampisehoana katolika mahazatra, izay avadika ny fizarana miaraka amin'ny marika avo, ao amin'ny fampisehoana anode mahazatra, dia mihodina amin'ny famantarana ambany izy ireo.Vokatr'izany, ny kaody fanaraha-maso anao dia tsy maintsy manova ny endrika binary ampiasaina amin'ny fampisehoana cathode mahazatra.Ohatra, ohatra, ny lamina iray izay manazava ny isa "0" ao amin'ny fampisehoana katolika mahazatra dia mety mampiasa sanda hexadecimal toa 0x3f;Ny modely mitovy amin'ny fampisehoana anode mahazatra dia 0XC0, izay tsy miforitra loatra.

Microcontrollers izay mahavita milentika ankehitriny (i.e., ny fisintonana ny pin amin'ny tany) dia mety tsara kokoa amin'ny fampisehoan'ny CAIreo fampisehoana ireo dia mahasoa ihany koa amin'ny rafitra izay misy singa hafa miasa amin'ny lojika mavitrika, toy ny amin'ny fampiasana transistors NPN na karazana vavahady lojika.Na izany aza, tsy maintsy miantoka ianao fa ny lojika amin'ny firmware na mpamily dia namboarina araka ny tokony ho izy mba hampamoaka ity fihetsika miovaova ity mba tsy hiseho ny hadisoana.

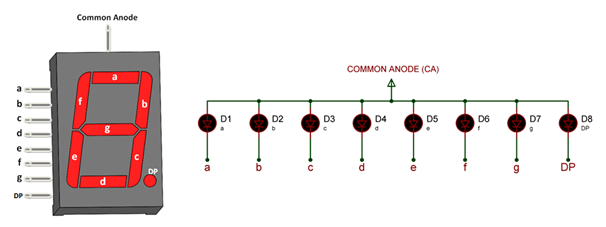

Sary 6. Fampisehoana anode 7-fizarana fampisehoana diagram Circuit

Ny tarehimarika dia misy ampahany roa.Eo ankavia, misy ny sary amin'ny fampisehoana anode 7-fizarana fanoratana an-trano mampiseho ny mari-pahaizana anatiny (A mankany G sy DP) ary ny fomba nandaminana azy ireo hanangana isa.Ny iray pin iray mahazatra anode dia aseho eo an-tampony.Eo ankavanana, ny scemimic schematic tsotra dia mampiseho ny fomba ifandraisan'ny fizarana tsirairay (A mankany G, DP) amin'ny diode mifanaraka aminy (D1 amin'ny D8), miaraka amin'ny anodes rehetra mifatotra amin'ny volavolan-dalàna avo (ca) mahazatra.Ny katolika tsirairay dia afaka mifehy samirery amin'ny alàlan'ny fiorenany mba hamadika ny fizarana mifanaraka.

7-fizarana fisintonana fampisehoana

Sary 7. 7-Fizarana DIP Asehoy

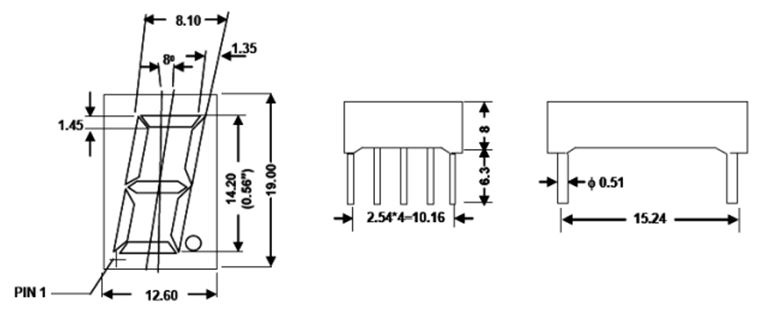

Ny sary etsy ambony etsy ambony dia mampiseho ny refy fenitra ho an'ny fampisehoana fizarana 7-fizarana amin'ny fonosana an-tserasera roa (DIP), izay mahazatra amin'ny fametrahana PCB-HOLE PCB.Ny fampisehoana dia mijoro 19.00 MM avo kokoa avy amin'ny fototra ka hatrany ambony, miaraka amin'ny isa ny fandrefesana 14.20 mm (0.56 santimetatra)Ny fizarana dia mifangaro ao anaty ao anaty 8 °, manatsara ny famakiana avy amin'ny fomba fijery ambony.

Ny vatana fampisehoana dia manodidina ny 12,60 mm ny sakany ary manana hateviny tsara ho an'ny fandaharana PCB mahazatra.Ny elanelana Pin dia manaraka ny fitrandrahana 2,54 mm, miaraka amin'ny andalana tsirairay misy pins efatra ary fandrefesana 10.16 mm amin'ny halavany manontolo.Ny laharana dia afaka 15,24 mm manerana ny fonosana.Ny pinetra tsirairay dia savaivony amin'ny 0.51 mm, mifanaraka amin'ny fenitra dip fenitra na refy amin'ny habakabaka.Ny fijanonana eo anelanelan'ny tany PCB sy ny tobim-peo dia misy 6,3 mm ka hatramin'ny 8.0 mm, manome fanadiovana ampy ho an'ny famaranana sy ny rivotra.

Ahoana ny fomba hisafidianana ny fampisehoana fizarana 7-fizarana?

Mba hisafidianana ny fampisehoana fizarana 7-fizarana, atombohy amin'ny fanapahana ny habeny mety.Ny kely kokoa dia miasa tsara amin'ny fitaovana vita amin'ny tanana, raha ny lehibe kokoa dia manatsara ny famakiana amin'ny metatra na fampisehoana ampahibemaso.Manaraka, eritrereto ny loko.Ny mena mena dia mahazatra satria angovo izy ireo - mahomby ary mila volotara ambany kokoa.Ny loko hafa toy ny maitso na manga dia mampiasa hery bebe kokoa ary mitaky volavolan-tena avo kokoa.

Ianao koa dia mila mifanandrify amin'ny karazana fampisehoana (anode mahazatra na katolika mahazatra) amin'ny faritra misy anao.Ohatra, raha afaka mamatsy ny ankehitriny (loharano) ny microcontroller anao, ny fampisehoana katolika mahazatra dia tsara kokoa.Raha afaka milentika ihany izy, mandehana miaraka amin'ny anode iombonana.Zahao foana ny DataSheet ho an'ny mari-pahaizana, ny hazavana ary ny fanendrena azy.Izany dia miantoka ny assehoo miasa araka ny andrasana ary manalavitra ny fahasimbana amin'ny volonta na ny ankehitriny.

Fampiharana amin'ny fampisehoana 7-fizarana 7

Famantaranandro sy famantaranandro nomerika

Ny iray amin'ireo fampiasana fahita mahazatra indrindra amin'ny fampisehoana fizarana 7-fizarana dia ao amin'ny famantaranandro nomerika sy ny fehin-kibo.Ireo fampisehoana ireo dia mety amin'ny fanehoana fotoana ao anatin'ny ora maro, minitra ary segondra noho ny fahazavana sy ny fahatsorany.Na famantaranandro fanairana eo amin'ny latabatra am-pandriana na famantaranandro misy rindrina, ny fampisehoana an-tsehatra, fampisehoana fizarana 7-fizarana dia manome fomba haingana sy mora vakiana amin'ny fotoana lavitra.Ny hazavana mamirapiratra dia mahatonga azy ireo hita maso amin'ny tontolo maivana na maizina.

Thermometer nomerika

Ao amin'ny tontolo an-trano sy ara-pitsaboana, matetika ny thermometer nomerika matetika dia mampiasa fampisehoana 7-fizarana mba hanehoana famakiana hafanana.Izy ireo dia ampiasaina amin'ny thermométer ao anatiny / ivelany, ny thermometer amin'ny vatana ary ny rafitra HVAC.Satria tsy maintsy asiana isa fotsiny izy ireo, matetika isa roa na telo, fampisehoana fizarana 7-fizarana dia mety tsara, manolotra vokatra haingana sy mora vakiana tsy mitaky fampisehoana grika feno.

Voltmeter sy Multiimeter

Ny fampisehoana 7-fizarana dia endri-javatra mahazatra amin'ny volontena sy ny maro samihafa, izay fitaovana ampiasaina handrefesana ny volavolan-tena, ny ankehitriny ary ny fanoherana.Ireo fampisehoana ireo dia mamela ny hahita avy hatrany ho hita avy hatrany.Ny fotoana famaliana haingana sy ny haingan'izy ireo dia mahatonga azy ireo tsara amin'ny fitsapana elektronika sy ny fikorontanana.

Pumps Gas sy dispensers solika

Any amin'ny toeram-pitrandrahana entona, ny dispensers solika dia mampiasa fampisehoana an-tsokosoko 7-fizarana 7 mba hampisehoana ny habetsaky ny solika, ny vidin'ny isaky ny galon / litatra, ary ny sandan'ny vola.Ny fahafahan'izy ireo mijanona ho vakiana amin'ny hazavana sy ny toe-piainana henjana dia mahatonga azy ireo ho tsara indrindra amin'ity tontolo ity.Mikoropaka sy maharitra ela izy ireo, izay mampihena ny filan'ny fikojakojana.

Microwaves sy Fitaovana an-dakozia

Fitaovana an-dakozia maro, indrindra ny microwaves, mampiasa fampisehoana fizarana 7-fizarana mba hanehoana fotoana mahandro sakafo, ny fanodikodinana, na ny toeran'ny herinaratra.Ny fampisehoana dia intuitive ary mora ny manazava, na dia tsy te-hanao teknolojia aza ianao.Satria mitaky hery sy toerana kely indrindra izy ireo, vahaolana mahomby amin'ny mpanamboatra fitaovana.

Mizana mizana (manokana sy indostrialy)

Na ny mizana mizana mizana sy ny rafi-pandanjana ara-indostrialy dia mampiasa fampisehoana 7-fizarana hanehoana ny soatoavina.Ireo fampisehoana ireo dia matetika voafidy amin'ny fahatokisany sy ny famakiana azy ireo.Amin'ny toe-javatra indostrialy, ny fampisehoana dia mety ho lehibe ny fahitana avy amin'ny elanelana eny amin'ny trano fitrandrahana na gorodona famokarana.

Fitaovana indostrialy sy laboratoara

Ao amin'ny toe-javatra matihanina, ny fampisehoana fizarana 7-fizarana dia hita matetika amin'ny fitaovana fandrefesana, famatsiana herinaratra ary rafitra fanaraha-maso.Izy ireo dia ampiasaina hanehoana angon-drakitra momba ny isa key toy ny matetika, ny fanerena, ny volan'ny, na ny fotoana fandidiana.Ireo fampisehoana ireo dia manolotra faharetana, mahitsy ary fanamorana ny fampidirana ao anaty rafitra miendrika tontonana.

Rafitra miampatra ambany

Ao amin'ny fampiharana maro izay misy isa ihany no takiana amin'ny maha-mpanisa azy, ny timer, ny scoreboards, na ny fitaovana fitiliana fototra, ny fampisehoana 7-fizarana dia manolotra safidy kely kokoa amin'ny fifampiraharahana ambany.Manjary hery kely izy ireo ary mora ny programa, ka mahatonga azy ireo mety amin'ny rafitra mahery vaika na loharanom-potika.

Ahoana ny fampiasana ireo mpanohitra manana fampisehoana 7-fizarana?

Ny fomba mora hifehezana ny fampisehoana fizarana 7-fizarana dia ny fametrahana mpanohitra eo anoloan'ny fizarana tsirairay.Izany dia manampy amin'ny fiarovana ny jiro kely ao anaty fampisehoana, antsoina hoe Led, avy amin'ny herinaratra be loatra.Ny ankehitriny be loatra dia mety hahatonga ny lade overheat na tsy hitsahatra miasa.Ireo mpanohitra ireo dia manampy amin'ny fitazonana ny haavon'ny hazavana na dia eo aza ny fizarana rehetra.Ny lanjan'ny mpanohitra tsirairay dia matetika eo anelanelan'ny 220 Ohms (ω) sy 470 ohms (ω).Miankina amin'ny zavatra roa ny isa marina: ny volavolan-jiro sy ny hazavana izay tianao indrindra ny fampisehoana.Ohatra, raha mampiasa herinaratra 5-volt ianao ary ny fizarana tsirairay dia mampiasa volts 2 eo ho eo, avy eo ny mpanohitra 150-ohm dia hamela ny 20 miliara (MA) amin'ny ankehitriny.Ity dia be dia be ny zava-misy ankehitriny mba hampamirapiratra ny fampisehoana fa mbola azo antoka ho an'ny LED.

Raha mampiasa mpikomy lehibe kokoa ianao, dia tsy hisy intsony ny ankehitriny, ary hojerena ny fampisehoana.Saingy afaka manampy ny LED haharitra kokoa izany ary tsy mampiasa hery kely kokoa.Raha mampiasa mpanohitra kely kokoa ianao, dia mikoriana kokoa ankehitriny, ary toa mamiratra kokoa ny fampisehoana, fa mety ho haingana kokoa ary mihamafana.Amin'ny fanamboarana bebe kokoa, toy ny rehefa zaraina eo anelanelan'ny fizarana maromaro (antsoina hoe marobe) dia tsy hita maso ny famirapiratana.Izany dia satria ny fizarana samihafa dia mety hisintona ny ambiny isan-karazany.Amin'izany toe-javatra izany, tsara kokoa ny mampiasa mpanohitra iray isaky ny fizarana na mampiasa sôkôla manokana izay mifehy mandeha ho azy ankehitriny.Ireo fomba ireo dia mahatonga ny fampisehoana ho tsara kokoa ary hiasa tsara kokoa.

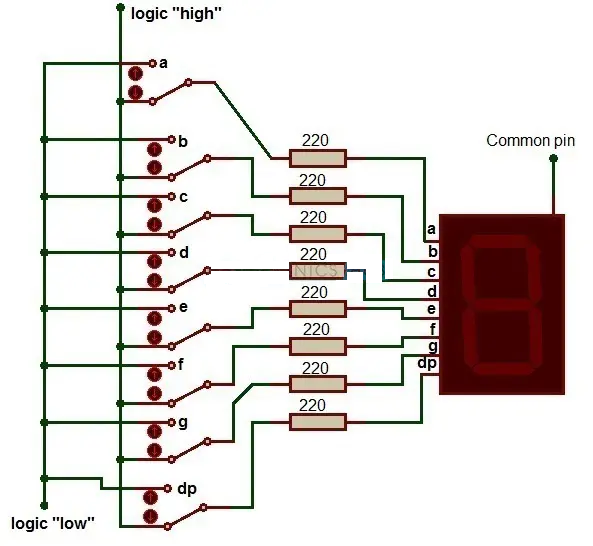

Sary 8. Diagram Cegment Cempement Resistor

Ilay tarehimarika dia mampiseho sary iray an'ny fizahan-tany amin'ny fitateram-bahoaka iray misy fizarana 7-fizarana iray amin'ny alàlan'ny mpiraharaha tsirairay isaky ny fizarana.Ny fizarana tsirairay ao amin'ny fampisehoana (marika A, B, C, D, e, f, g, ary dp (teboka decimal)) dia mifandray amin'ny andian-jiolahy 220Ireo mpanohitra ireo dia voafehy amin'ny alàlan'ny switch izay ampidiro ny fampidirana eo anelanelan'ny "Lo Logic" sy Logic "ambany", izay mamela ny fizarana tsirairay mba hivadika tsy miankina.Ny PIN amin'ny fampisehoana faha-7-fizarana dia mifandray amin'ny loharanom-bola be dia be, manome ny asan'ny olona tsirairay ao anatin'ny fisehoana mifototra amin'ny famantarana lojika.Ity fanitsiana ity dia mampiseho ny fomba tsotra indrindra sy mivantana indrindra mba hizaha toetra sy hampandehanana fampisehoana 7-fizarana amin'ny fomba manual.

Ahoana ny fomba fampiasana transistors misy fampisehoana 7-fizarana?

Ny transistor dia toy ny switch elektronika bitika izay manampy amin'ny fifehezana izay ampahany amin'ny fizarana 7-fizarana.Ao amin'ny fananganana "katolika mahazatra", ny fiafarana ratsy rehetra (Cathodes) an'ny LED dia miray hina ary mifandray amin'ny tany.Mba hanazavana ny fizarana iray, ny microcontroller dia mandefa famantarana ho an'ny farany (anode).Koa satria ny tany dia tokony hivadika sy hifehy ny fitantanana ny isa tsirairay, ny transistors npn no ampiasaina.Ny microcontroller dia mandefa famantarana kely amin'ny fototra (eo afovoany) ao amin'ny Transistor, ary mamela ny ankehitriny hikoriana azy io, handrehitra ny fizarana.

Ao amin'ny fananganana "anode" mahazatra, ny fiafarana tsara rehetra (anodes) dia mifandray ary mifamatotra amin'ny fahefana (mazàna 5v).Eto, azonao atao ny mampiasa transistors PNP na switch manokana toa ny moss mo-n-Channel mba hifehezana ny fiafarana ratsy (katolika).Ny jiro dia jiro rehefa mandefa famantarana ny microcontroller hisintona ny katolika ambany (akaiky ny 0v).Ho an'ny fampisehoana misy isa iray mihoatra ny iray, maro be no ampiasaina.Midika izany fa ny microcontroller dia mihodina amin'ny isa iray amin'ny fotoana iray, haingana be fa toa ny isa rehetra no mandeha.Ny isa tsirairay dia mampiasa ny tranonkalany manokana, izay microcontroller ary mitongilana sy miditra amin'ny filaharana, raha mandefa ny famantarana mety amin'ny fizarana.

Mba hiarovana ny microcontroller ary ho azo antoka fa miasa tsara ireo mpikirakira azy, dia misy mpanohitra kely (mazàna manodidina ny 1 000 eo anelanelan'ny microcontroller sy ny fototry ny transistor.Io dia mametra ny habetsaky ny mikoriana amin'izao fotoana izao. Zava-dehibe ihany koa ny mifantina ireo mpangalatra izay afaka miatrika ny habetsaky ny LED ankehitriny.Raha malemy ny mpikaroka dia afaka manenika na mijanona tsy miasa, ary mety tsy ho tsara ny fampisehoana.Ny fisafidianana ny faritra tsara sy ny fitantanana ny hafanana dia manampy tsara ny asa fampisehoana tsara ary maharitra ela kokoa.

Sary.

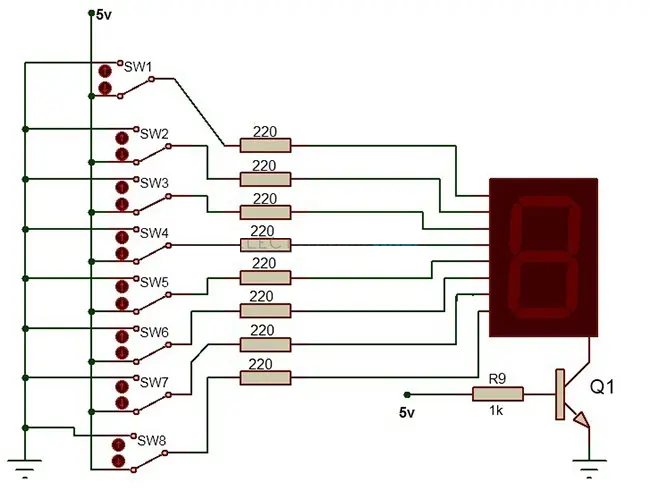

Ny sary dia mampiseho fomba tsotra iray amin'ny fitaterana fampisehoana fizarana fito isa isa iray izay mampiasa switch valo (SW1 mankany SW8), mifamatotra amin'ny mpikomy 220ω amin'ny faritra misy ny fampisehoana.Ny tsipika mifehy ny fizarana dia raisina ho amin'ny fampidirana fampisehoana, izay mahery vaika amin'ny alàlan'ny Switch transistor (Q1).Ny mpikomy 1kω (R9) dia mampifandray ny fototry ny transistor amin'ny andalana 5V mifehy ny 5V, izay avelan'ny fampisehoana ho lasa rehefa mihodina ilay transister.Ity fanamboarana ity dia miantoka ny fanaraha-maso tsara sy mahomby amin'ny fampisehoana.

Famaranana

Fampisehoana 7-fizarana 7 dia fomba tsotra sy mahasoa hanehoana isa amin'ny fitaovana elektronika.Ny fizarana tsirairay dia toy ny hazavana kely, ary amin'ny fihodinan'ny olona tsara, dia afaka mampiseho isa isa hatramin'ny 0 ka hatramin'ny 9 ianao.Mba hiarovana ny fampisehoana sy ny microcontroller, dia mila mampiasa mpanohitra na mpikaroka ianao.Raha manana isa iray mihoatra ny iray ianao dia afaka mampiasa fomba iray antsoina hoe Multiplexing hanazavana azy ireo amin'ny fotoana iray tena haingana, ka dia mijery daholo izy rehetra.Ireo fampisehoana ireo dia ampiasaina amin'ny zavatra maro toa ny famantaranandro nomerika, kirany, metatra, ary fitaovana an-dakozia satria mora, mora ampiasaina ary mazava tsara.Miaraka amin'ireo toro-hevitra avy amin'ity torolàlana ity dia afaka mahazo aina sy mora ampio ny fampisehoana fizarana 7 amin'ny tetikasanao.
