CD4015 IC: Mikasa ny famolavolana fisoratana anarana 4-bit 4-bit

Ity torolàlana ity dia manondro ny fizarazarana CD4015 versatile sy mahomby, fitaovana CMOs izay misy fisoratana anarana roa tsy misy fizarana 4-bit miaraka amin'ny fampidirana andiany ary ny fahaiza-manao ao amin'ny paraliana.Nalaza noho ny fanjifana herinaratra kely sy ny tsimokaretina mahery vaika, ny CD4015 dia safidy tsara hanatsarana ny fiasa nomerika amin'ny sehatra toa an'i Arduino.Mandritra ity fitrandrahana feno ity dia hamakafaka ny fanitsiana PN IC, ny fampiharana azo ampiharina ary ny fampifangaroana ireo rafitra arduino.

katalaogy

Fanamafisana pin ny 4015 ic

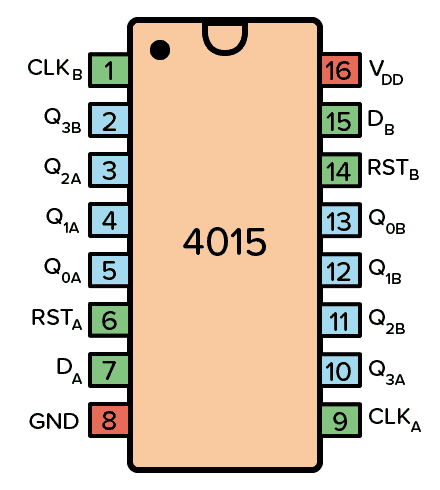

Anarana PIN	Pin No.	Type	Description
VDD	16	fahefana	Famatsiana volla (+3 ka + 15v)
Gnd	8	fahefana	Tany (0v)
Da	7	fahan'ny	Data Pin ho an'ny fisoratana anarana a
Clka	9	fahan'ny	Famantaranandro pulse ho an'ny fisoratana anarana a
Rsa	6	fahan'ny	Avereno ny PIN amin'ny fisoratana anarana a
QA0, QA1, QA2, QA3	5, 4, 3, 10	Output	4-bit vokatra ho an'ny fisoratana anarana a
Db	15	fahan'ny	Data Pin ho an'ny fisoratana anarana b
CLKB	1	fahan'ny	Famantaranandro pulse ho an'ny fisoratana anarana b
Rstb	14	fahan'ny	Avereno ny PIN amin'ny fisoratana anarana b
QB0, QB1, QB2, QB3	11, 12, 13, 2	Output	Famokarana 4-bit ho an'ny fisoratana anarana b

Dynamics misy fisoratana anarana 4-bit

Ny fisoratana anarana dia manamboatra toerana manan-danja amin'ny elektronika nomerika, mamela ny fitehirizana fomba sy ny fanodikodinana data.Ny fisoratana anarana 4-bit, toy ny CD4015, dia mampifangaro ny flip-flops efatra.Ny flip-flop tsirairay dia mihazona kely, mamorona andian-dahatsoratra izay mamadika ny fomba mahomby rehefa voaray ny paositra famantaranandro.Raha ny pulse tsirairay dia mihetsika avy amin'ny flip-flip ny data mankany amin'ny manaraka, ary tsy miangatra ny filaminana, nefa tsy mihetsika, mialoha ny entana ao amin'ny tsipika amin'ny orinasa iray.

Vantany vao miditra ao anaty lisitra ny angon-drakitra vaovao, ny fampahalalana ao amin'ny flip-flop farany dia soloina, mampiseho ny fihetsika fanodinana ireo fitaovana ireo.Ity fitaratra fitaratra mitohy mitohy ity dia ny fizotran'ny lozika, izay misy ny fikorianan'ny seamless sy ny fifanakalozana ara-potoana dia mamaritra ny fahombiazana.Alao sary an-tsaina izany ho mitovy amin'ny fandidiana ao anaty laborato-pihetseham-po iray, izay misy ny singa fitafiana tsy tapaka amin'ny alàlan'ny dingana isan-karazany.Ny tarehimarika eto ambany dia mampiseho ny maritrano misy ny fisoratana anarana 4-bit izay misy ny flip-flops miaraka amin'ny andiany, samy manana ny fidirana, ary hamerina ny famindrana angon-drakitra, ary ny fandefasana angon-drakitra avy amin'ny manaraka rehefa mahazo paositra iray.

Mampiasa ny CD4015

Fanomanana fizaran-tany

Rehefa mampifangaro ny Cd4015 Ao amin'ny famolavolana anao, mampifandray VDD amin'ny loharanom-bola tsara sy mampifandray ny PIN GND.Ny volavolan-dalàna misy dia midadasika, avy amin'ny 3 ka hatramin'ny 15 volts, misy variana sasany ao amin'ny 20 volts, mamela ny fampiharana azo zahana.Ny fisoratana anarana tsirairay ao amin'ny CD4015 dia mitaky famantaranandro, angon-drakitra ary famerenana ireo fifandraisana fampidirana.Izany dia mamela ny fitaovana ho tsy misy tombo-kase ao anaty rafitra multifunctional izay misy ny fandidiana mahaleo tena miaraka.

Mandeha famantaranandro sy famantarana data

Ny CLK PIN dia zava-dehibe amin'ny fandidiana ny fitaovana, satria ny sisiny miakatra dia mahatonga ny angon-drakitra ao amin'ny fampidirana DIRP hampifindra ao anaty lisitra.Ny fandrindrana ny fotoana amin'ny famantarana ny famantaranandro dia afaka manolotra fanamby, ka ny fanohanana ny famindrana angon-drakitra milamina dia mitaky ny fiantohana ny fitoniana famantarana sy ny fitazonana ny toe-piainana ambany.Ny fanatanterahana ny teknika fako dia afaka miaro ny fanimbana famantarana, ny fiantohana ny fiantohana ny fepetra takiana dia tsy miovaova na dia amin'ny asa avo lenta aza.

Ny fisoratana anarana amin'ny paikady dia averina

Mampiasa ny PINT STACT hanazavana ny votoatin'ny fisoratana anarana amin'ny 0000 dia fitaovana amin'ny fisorohana ny fanamboarana angon-drakitra tsy mety, indrindra amin'ny sehatra ilaina amin'ny scenarios dia mila miverina matetika.Ny paikady lalindalina dia mety misy ifandraisany amin'ny fitrandrahana ny fifehezana ny automatique mandritra ny tsingerin'ny herinaratra na ny toe-javatra diso, ary ny fampitomboana ny fahatokisan-tena sy ny hazaloa.

Ny fidirana amin'ny fisoratana anarana

Ny fanjakana misoratra anarana dia tsy tapaka amin'ny alàlan'ny QXX Output Pins, ny endri-javatra mahasoa ho an'ny debugging sy ny fanaraha-maso rafitra izay manome varavarankely izay manome varavarankely ao amin'ny doro data.Ny fitiliana azo ampiharina sy ny fandinihana ny rafitra sy ny fandinihana dia afaka mamaha ny olana ara-dalàna amin'ny famolavolana be dia be, ka mitarika ny tsy fivadihan'ny rafitra ankapobeny.

Ahoana ny fampiasana ny CD4015 ho an'ny fanitarana ny vokatra arduino?

Ny microcontrollers toa an'i Arduino dia matetika tsy misy pinpo vokatra rehefa miasa amin'ny tetikasa lehibe kokoa.Ny fisoratana anarana CD4015 Shift dia mamaha izany amin'ny alàlan'ny famelana anao hifehy bebe kokoa amin'ny fampivoarana mampiasa pins arduino roa fotsiny.Ity torolàlana ity dia mampiseho ny fomba fampiasana ny CD4015 mba hanampiana fipoahana valo fanampiny amin'ny arduino amin'ny fomba tsotra sy mahomby.Mba hametrahana ity fizaran-tany ity dia mila chip cd4015be ianao, valo LED valo, mpamangy valo 1 kω, ary arduino (e.g., UNO).Ny Arduino dia mandefa data amin'ny CD4015, izay mifehy ny LED.Ny angon-drakitra tsirairay dia mifanandrify raha toa ka mandeha na tsy mandeha ny tarika.Ohatra, ny fandefasana ny filaharana binary 00000011 dia hivadika amin'ny leds roa farany ary avelao ny hafa.

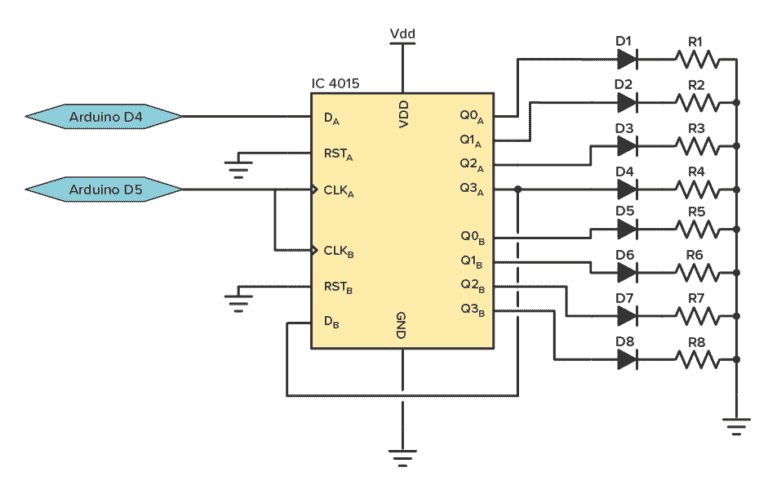

Atombohy amin'ny alàlan'ny Wiring ny singa.Ampifandraiso amin'ny leds ny CD4015 CD4015, samy manana mpikomy 1 kω.Manendre arduino pin (e.g., d4) handefa angon-drakitra amin'ny CD4015, ary ny PIN hafa (e.g., D5) handefa famantarana ny famantaranandro.Ny CD4015 dia mitahiry ny angon-drakitra ary manavao ny LED amin'ny filaharana rehefa mahazo kely.Mba hifehezana ny LED, dia mamorona filaharana binary.A 1 dia nitodika nitarika, ary nisy 0 nanalavitra azy.Ohatra, ny 10101010 dia hazavaina amin'ny fomba hafa rehetra.Ny Arduino dia mandefa ity data ity amin'ny fotoana iray amin'ny fampiasana PIN D4.Ny famantaranandro iray avy amin'ny PIN D5 dia milaza ny CD4015 hamaky ny tsirairay ary hifindra amin'ny manaraka.Avereno ity dingana ity ho an'ny bits valo rehetra mba hanavao ny LED rehetra.Ity fomba ity dia manitatra tsara ny fipoahan'ny Arduino ary azo sorohina kokoa amin'ny alàlan'ny fanoratana ny sôkôlà misimisy kokoa.Miaraka amin'ny pinony roa fotsiny, azonao atao ny mifehy leds na singa hafa.Fomba tsotra izao mba hahatonga ny loharanom-bokatra microcontroller voafetra raha mianatra momba ny fanodinana ny fifindrana sy ny elektronika nomerika.

CD4015 Alternatives sy fitoviana

Fitoviana

• NTE4015

• Mc14015

• HCF4015

• Ltc4015

• Tc4015

• Hef4015

• Cd4015be

safidy

• CD4035

• 74hc164

• 74hc595
