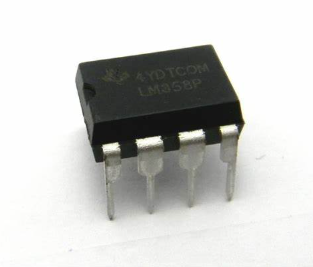

Torolàlana feno ho an'ny LM358P: Pinout sy ny faribolana

Ny lm358p fampiasan-tsarimihetsika dia manambara ny fifandanjana tonga lafatra eo amin'ny fanatontosana sy ny vidiny, ka mahatonga azy io ho singa ilaina amin'ny fampiharana tsy tambo isaina.Miaraka amin'ny OP-AMP-AMPS avo lenta, ny lm358p dia mampifanaraka ny seamblessly amin'ny fanamboarana herinaratra tokana sy roa sosona, ny halaviran-drano avy amin'ny 3V ka hatramin'ny 32V.Ity fahaiza-manao ity, miaraka amin'ny fanamafisana matetika, dia miantoka ny fampisehoana tsy miovaova amin'ny tontolo samihafa.Na mampanan-kery ny fitaovana an-trano azo itokisana, manatsara ny rafi-pitsaboana ny indostrialy, na manatsara ny boribory Optoelectronic, ny LM358P dia manaporofo ny vidiny amin'ny fampiasana haingam-pandeha midadasika.Ny famolavolana azo ampiharina sy ny fiasa azo itokisana dia mitodika miaraka aminao mikendry ny hanorina rafitra mahomby, manatsara, manasongadina ny anjara andraikiny amin'ny maha-fehizoritra amin'ny fivoarana maoderina maoderina.

katalaogy

Konfigurasi Pin

Pin No.	Anarana PIN	Famaritana PIN
1	Output a	Famoahana ny fizarana voalohany (A) voalohany na fampiasa amin'ny fampiasa 1
2	Invertiving Inputing a	Ny fampidirana ny fizarana voalohany (A) voalohany na fandidiana voalohany Amplifier 1
3	Inputing tsy misy fidirana a	Ny fidirana tsy fanoratana ny fizarana voalohany (A) voalohany (A) na Fiasa amplifier 1
4	Tany (GNND)	Tany / ratsy ho an'ny amplifiers amin'ny fandidiana
5	Inverting Inputing B	Ny fampidirana ny fizarana faharoa (B) na ny fandidiana Amplifier 2
6	Inputon tsy manetsika B	Ny fidirana tsy fanoratana ny fizarana faharoa (b) na Fiasa amplifier 2
7	Output b	Famokarana ny fizarana faharoa (b) na fandidiana Amplifier 2
8	VCC	Famatsiana tsara amin'ny fizarana sy ny amplifiers ny ic

Toetoetra

endri-javatra	Description
Famatsiana malalaka	Famatsiana tokana: 3 v ka hatramin'ny 32 v
	Vetaveta roa: ± 1.5 v To ± 16 v
Ny tatatra ambany	Tsy miankina amin'ny famatsiana Voltage: 0.7 Ma (mahazatra)
Range-modtage mahazatra-mode	Dia misy ny tany, mamela ny fahatsapana mivantana eo akaikin'ny tany
Ny fitambaran'ny fidirana ambany sy ny fanalefahana ireo tarehimarika	- fampidirana ny volavolan-dalàna: 3 mv (mahazatra)
	- dikan-teny: 2 mv (mahazatra)
	- Input Offset ankehitriny: 2 na (mahazatra)
	- dikan-teny: 15 na (mahazatra)
	- Input Bias ankehitriny: 20 na (mahazatra)
	- dikan-teny: 15 na (mahazatra)
Sokajy misongadina samihafa	Mitovy amin'ny volavolan-kevitra ambony indrindra: 32 v
Ny tombony azo avy amin'ny sokitra	100 db (mahazatra)
Fanonerana matetika	ENY

Teknolojia ara-teknika

fikirana	sarobidy
Fonosana / tranga	PDIP-8
Isan'ny fantsona	Fantsona 2
Famatsiana Voltage - Max	32 V
GBP - Mahazo vokatra bandwidth	700 KHZ
Output ankehitriny isaky ny fantsona	20 ma
SR - SOLW SOLW	300 MV / μS
VOS - Input Offset Voltage	7 mv
Famatsiana Voltage - Min	3 v
Mari-pana ambany indrindra	0 ° C
Ny mari-pana ambony indrindra	+70 ° C
IB - Input Bias ankehitriny	250 NA
Fanomezana fiasa ankehitriny	350 μA
Hidio	Tsy misy fanakatonana
CMRR - Taratasy fandavana mode mahazatra	80 DB
mg - Fampidirana ny habetsaky ny tabataba	40 NV / √hz
ANDIAN-DAHATSORATRA	Lm358
Packaging	Tube
Karazana Amplifier	Fitaovana avo indrindra
Marika	Fitaovana Texas
Volta am-bidy roa	+/- 3 v, +/- 5 v, +/- 9 v
Toetoetra	AMPS fenika
hahavony	4.57 mm
Karazana fidirana	Lalamby-to-rail
NY FAHARETANY	9.81 mm
Voltage Dual Supp Mamokatra	+/- 16 v
Voltage kely ambany indrindra	+/- 1.5 v
Voltage famatsiana	3 v to +/- 32 v, +/- 1.5 v, +/- 16 v

CIRDUIT APPRINGATION

ny Lm358p Ny fampiasan-tsolika dia manolotra fampiasa isan-karazany ao anatin'ny sensor circuits mifantoka amin'ny fahitana mazava sy maizina.Ny fahafahany miasa amin'ny fiasan-jaza isan-karazany dia manantitrantitra ny toetrany mora vidy amin'ny asa sensor-manokana.Ny fahazoana ny fahatakarana ny zava-bitany ao amin'ireny toe-javatra ireny dia manatsara ny fahatakarana ireo fomba fiasa miforitra isan-karazany.

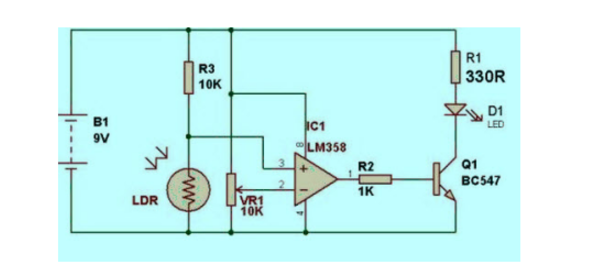

Miasa amin'ny sensor maizina

Ao amin'ny fanitsiana natao hamantarana ny haizina, ny lm358p dia mifandray amin'ny antonony antonony antonony miovaova mipetaka amin'ny pin 2. Io fanamafisana io dia manitsy ny finiavana ny fizaran-tany amin'ny toe-javatra maivana.Amin'ny alàlan'ny fampidirana ireo mpikomy 20k, ity dia mamela ny fanitsiana tsara ny haavon'ny fahatsapan-tena, izay mamela ny fizaran-tany mba hikasika ny fiovan'ny fanamarihana tsy misy dikany.

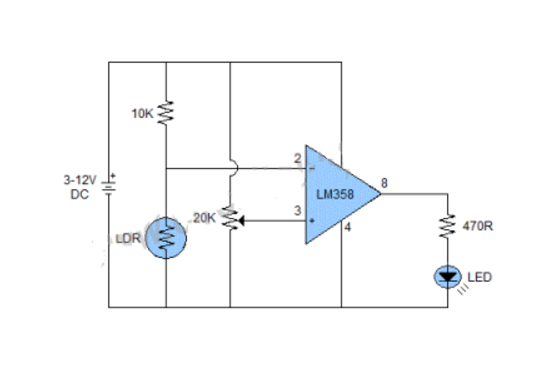

Mpampitahaka amin'ny faribolana mazava

Ao amin'ny faribolana maivana, ny LM358P dia mandray ny andraikitry ny fampitahàna, ny fanompoana hanombohana ny habetsaky ny fampidirana amin'ny teboka iray amin'ny fanombanana ny hamafin'ny hazavana.Ny fampiasana ireo mpanohitra 20k, araka ny hita ao amin'ny fampiharana ny sensor maizina, dia miteraka fahatsapana fahatsapana, manome fomba fiasa marina.Manamora ny valiny marina ny fiovana amin'ny jiro, araka ny asehon'ny tondro tartika mifandray amin'ny PIN 1.

Fitoviana

Ao anatin'ny fanjakan'ny amplifiers miasa, ny Lm358 Manompo toy ny singa fototra ny andian-dahatsoratra, mihetsika ho mpiray tampo amin'ny Lm324 amin'ny fampiharana maro.Manintona ny saina ho amin'ny fahaizany sy ny fiasa.Ho an'ireo izay mitady hitrandraka safidy miaraka amin'ny fepetra ara-teknika mitovy, ny Lm158, Lm258, Lm2904, ary LM2409 dia manatrika ny tenany ho fiheverana azo vidy.Ireto fizarana manaraka ireto dia mihady lalindalina kokoa amin'ireto fanoloana ireto, manandratra ny andraikiny sy ny tombontsoa marina atolotra ao amin'ny sehatry ny toe-javatra samihafa.

Compenents mitovy

Mitovy amin'ny ampahany	mpanamboatra	Karazana fanoloana
Lm358pe4	Texas Fitaovana avo lenta analog	Fanoloana ny fanoloana
Lm358pe3	Texas Fitaovana avo lenta analog	Fanoloana ny fanoloana
Lm358ps.4	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358psrg4	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358pwrg4-jf	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358dr	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358dgkr	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358pwrg4	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358pwle	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358psle	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358pwrg3	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358dg4	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358dgkrg4	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358pwg4	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358e4	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358drg3	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358psr	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358pwr	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358d	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358pwe4	Texas Fitaovana avo lenta analog	Mitovy fiasa
Lm358drg4	Texas Fitaovana avo lenta analog	Mitovy fiasa

fampiasana

Ny mpanamory lm358p dia mahita ny tenany amin'ny alàlan'ny saha maro be dia be amin'ny habetsahan'ny op-ampa mahaleo tena ao anaty fonosana iray sy ny fahafahany mandany hery kely.Ity fampifangaroana ireo endri-javatra ity dia manolotra safidy mahaliana ho an'ny famolavolana fizarazarana zatra sy toekarena.

Audio Preamplifiers

Ao amin'ny tontolon'ny preamplifiers audio, ny lm358p dia ny fanandramana an-tsoratra ny mari-pamantarana feo marefo ho an'ny ambaratonga voalohany ho an'ny fanamafisana manaraka.Ny fanatrehany dia ankasitrahana amin'ny injeniera fitaovana amam-peo, izay ankalazaina ny mari-pana am-peo amin'ny fanomezana ny famokarana feo avo lenta.Ny safidin'ny LM358P dia matetika dia manome voninahitra ny fahatokisana sy ny tombotsoany.

Fanamafisana famantarana kely

Manamora ny fanalefahana ny fanalefahana ireo famantarana kely dia lasa matotra amin'ny fitaovana mora tohina amin'ny tabataba elektronika.Ny LM358P dia manatanjaka ny fanamafisana ny mari-pamantarana ambany indrindra mandritra ny fitehirizana ny tsy fivadihany sy ny fanalefahana ny fitsabahan'ny tabataba.Ireo asa ireo dia mitaky ny hahatakarana tsara ny dinamika sy ny underties amin'ny fanodinana famantarana.

Fivondronan'ny OP-AMP AMP

Raha ny faribolana amin'ny fiasa ANDPLIFIER an'ny ANDPLIFIER, ny LM358P dia mpifaninana versatile.Izy io dia manatanteraka asa marobe toy ny fampifangaroana, ny famintinana ary ny fanavahana ary ny fanavahana anao, izay manome hery anao amin'ny rafitra manamboatra rafitra manamboatra ny famolavolana.Ny fahaiza-manao toy izany dia manasongadina ny fahombiazan'ny fandidiana, matetika ny fitrandrahana ny fizotran'ny fanapahan-kevitra amin'ny fampiharana isan-karazany.

Voltage mpanaraka sy sensor circuits

Ho an'ny fampiharana ny mpanara-maso sy ny fipoahana, ny LM358P dia manan-kery amin'ny fanamafisana ny volavolan-dalàna famoaham-bola, miantoka ny lalana famantarana malefaka miaraka amin'ny sary kely.Ity fampisehoana ity dia lasa mahasoa indrindra amin'ny faribolana sensor, izay misy ny pestotal ho an'ny famakiana sensor marina.Amin'ireo toe-javatra ireo, fahatakarana lalina ny fahatakarana lalina ny sensor sy ny fepetra takina indrindra amin'ny fitomboan'ny famolavolana sy ny fampiharana ny faribolana.

Fanaparitahana amin'ny fitaovana refes

Ny zavamaneno toy ny maro sy ny oscilloscope dia mihamalalaka amin'ny fandraisana anjara amin'ny LM358P amin'ny fandrefesana sy ny fahazoana angon-drakitra.Miaraka amin'ny fampidirana avo sy ny fanamboarana ny famoahana ambany, ny OP-AMP dia fitaovana amin'ny fahazoana fepetra marina.Ity andraikitra ity dia manome singa fototra ho an'ny fitaovana an-tsary sy diagnostika, matetika ny famolavolana fandrosoana amin'ny teknika fandrefesana sy fampitomboana ny angon-drakitra.

Fehezam-bokatra sy ny fitsipi-pitondran-tena

Ny fitantanana tsara ny fifehezana sy ny fitsipi-pitondran-tena dia misy ny tarehimarika ara-piasana tsara, ary ny sehatra iray ao anatin'ny tanjaky ny LM358P.Fanaterana valiny azo itokisana sy fanamafisana azo antoka, manome toky ny fiasa tsara miasa amin'ny rafitra mifehy tsara.Eto, ny fahatakarana lalina ny fitondran-tena sy ny fomba fiasa mavitrika sy ny fomba fiasa dia nanampy ny halalin'ny fampiharana azy.

mpanamboatra

Ao amin'ny Dallas, Texas, Fitaovana Texas (Ti) dia malaza amin'ny fahamalinana ao amin'ny indostrian'ny Semiconductor, indrindra amin'ny famokarana fizahana fitoriana.Ny lazan'i Ti Ti ho mpitarika amin'ny maha-mpitarika ao amin'ny sombin-tsokosoko sy tsenan'ny processored misy marika dia taratry ny fanamafisana stratejika sy ny fanoloran-tena tsy miova amin'ireto saha ireto.Ankoatry ny fanjakazakan'izy ireo amin'ny teknolojia Semiconductor, dia nanao dingana miavaka amin'ny fanodinana hazavana nomerika ary manolotra ny habetsaky ny vokatra fanabeazana isan-karazany, manantitrantitra ny fahaiza-manao malalaka izay mitondra ny fivoarana teknolojia.

Ny sôkôlà analog dia mitana andraikitra lehibe amin'ny fiovam-pampianarana ho toy ny mari-pana, hafainganam-pandeha, haingam-pandeha ary haneno amin'ny fampahalalana nomerika.Ny mpikirakira miorina dia lehibe amin'ny fitantanana ny fiasa amin'ny fitaovana elektronika.Ny zava-bitan'ny TI amin'ireo faritra ireo dia manasongadina ny fitarihany ny fiantohana amin'ny fiantohana ny fahombiazan'ny elektronika elektronika elektronika, ary ny milina indostrialy.Ity fandraisana anjara ity dia mitaky ny fahatakarana lalina ny fitsipiky ny fitsipi-pitondran-tena sy ny fanajana ny teknika injeniera.Ny kanto an-kolaka amin'ny fanatsarana ny fampisehoana Chip Ship dia ekena ho toy ny kitayst ho an'ny fakana an-tsaina amin'ny fahombiazan'ny teknolojia.
