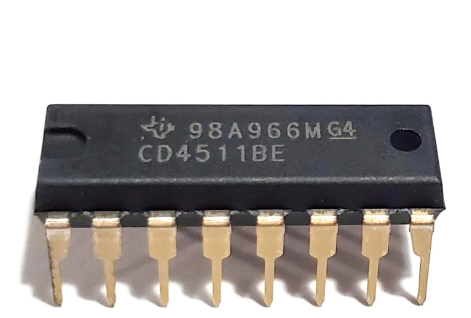

Torolàlana ho an'ny CD4511BE: BCD hatramin'ny decoder 7-fizarana miaraka amin'i Pinout, mitovy, ny fampiharana, ary ny Datasheet

Ny CD4511BABE dia BCD versatile (BINED CEDED DECEMAL) hatramin'ny decoder 7-fizarana, izay ampiasaina matetika amin'ny fampiharana fampisehoana marobe.Ao amin'ity lahatsoratra ity, izahay dia milentika lalina ao anatin'izany ny endriny, avy amin'ny fahalalana ny datasheet sy ny PIN Configurasi mba hikaroka fangatahana sy ny tetikasa.Na mitady ny hampitombo ny fahalalanao ny mpamily fampisehoana ianao na mitady toro-hevitra momba ny fampidirana fizaram-paritany, ity torolàlana feno amin'ny CD4511BE ity dia hanome anao ny fomba fijery ilaina amin'ny famaranana ny tetikasa elektronika maoderina.

katalaogy

CD4511BE Famintinana

ny Cd4511be, mpamily latcher decoder 7-fizarana dia misy mpamily latcher, dia mitrandraka ao anaty fonosana cmos ao anaty kmos.Ity singa ity dia manambatra ny lojika CMOs miaraka amin'ny famoahana ny Transistor Transistor NPN Bipolar, izay mampitombo ny zava-bitany amin'ny fampiharana fampisehoana maro.

Ny fampidirana ny CMOS LOGIC miaraka amin'ny famoahana ny NPN Bipolar Transistor ao amin'ny CD4511BE dia miantoka ny fanjifana herinaratra kely raha toa ka manambany ny fanoherana ny tabataba.Loharanom-pahalalana tsara hatramin'ny 25Ma ny mitondra fiara sy ny fampisehoana mitovy.Manamora ny fitiliana mivantana ny fizarana fampisehoana tsirairay ny Inp.Ity fampiasa ity dia miantoka fa ny fizarana dia miasa tsy misy mitaky fanamboarana be pitsiny.Ny fampidirana banga dia fitaovana sarobidy amin'ny fanodikodinana ny halehiben'ny fampisehoana.Izy io dia mamela ny fanitsiana ny hazavana mba hifanaraka amin'ny toe-piainana samihafa amin'ny tontolo iainana.Ity fandanjalanjana ity dia manaporofo fa mahasoa amin'ny toe-javatra anatiny sy ivelany.Ny fidiram-bolan'ny dia namboarina mba hitazonana ny kaody BCD, ny fiantohana ny vokatra azo antoka na dia eo aza ny famantarana fampidirana.

Io fampiasa io dia manamaivana ny fikorontanan-javatra ary mampiroborobo ny fampisehoana fampisehoana tsy tapaka.Ny tanjaky ny CD4511BE dia ny fahaizany manokan-tena maro ary fitantanana ireo fampisehoana marobe marobe.Ity fahaiza-manao ity dia mamolavola ny famolavolana fizaran-tany ary mampihena ny fanisana ny singa, ary manatsotra ny fampifangaroana azy ireo amin'ny elektronika mpanjifa sy ny fampiharana indostrialy.Ny CD4511BE dia atolotra amin'ny endrika fonosana maro, ao anatin'izany ny hermetika, ny plastika plastika, ny drafitra kely ary ny fihenam-bidy kely sy mihena.Ireo safidy fonosana isan-karazany ireo dia miantoka mifanaraka amin'ny fepetra takian'ny famolavolana isan-karazany, avy amin'ny fitaovana vita amin'ny tanana vita amin'ny tanana amin'ny takelaka fanaraha-maso ny indostrialy.

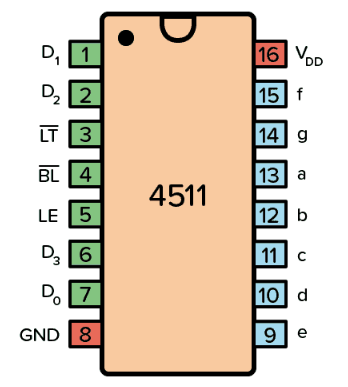

CD4511BE PINOT

Pin Anarana	Pin #	Type	Description
VDD	16	fahefana	Manome volonta (+3 ka + 15v)
Gnd	8	fahefana	Tany (0v)
A-F	9-15	Output	Outputs ho an'ny Fampisehoana 7-fizarana
D0-D3	7, 1, 2, 6	fahan'ny	Input data 4-bit
Lt	3	fahan'ny	Fitsapana jiro.mifandimby amin'ny fizarana rehetra rehefa ambany.
p	4	fahan'ny	Fitsapana banga. Mamadika ny fizarana rehetra rehefa ambany.
Le	5	fahan'ny	Ampidiro ny latch. Mitahiry ny fanjakana ankehitriny rehefa avo.

CAD Models of CD4511BE

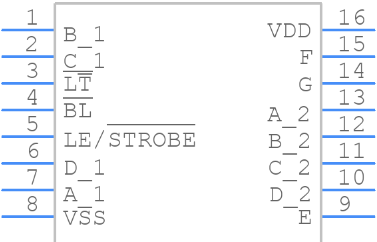

marika famantarana

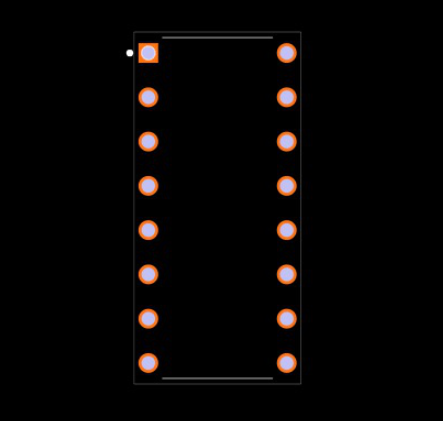

Phootperint

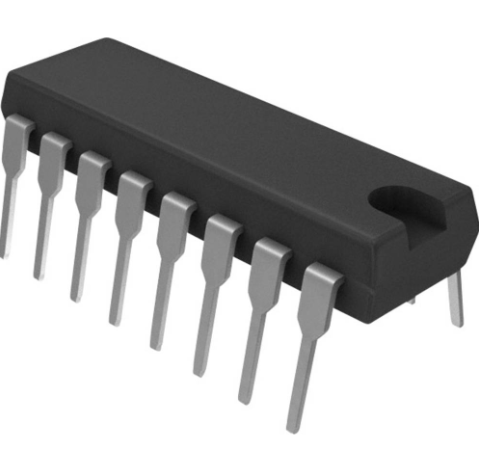

Modely 3D

Famaritana amin'ny CD4511BE

Type	fikirana
Tsingerim-piainana sata	Mavitrika (Nohavaozina farany: 2 andro lasa izay)
Orinasa Fe-potoana	8 HERINANDRON'NY
Fifandraisana voapetaka	volamena
tendrombohitra	Amin'ny alalan'ny lavaka
fitomboan'ny Type	Amin'ny alalan'ny lavaka
isa ny pin	16
Lanja	951.693491mg
fandidiana hafanana	-55 ° C ~ 125 ° C
Packaging	Tube
Jesd-609 fehezan-dalàna	F4
anjara sata	Mavitrika
hamandoana Sensitivity Level (MSL)	1 (Tsy voafetra)
isa amin'ny fijanonana	16
ECCN fehezan-dalàna	EAR99
Zintin'aratra - famatsiana	3V ~ 18v
Terminus Toerana	lafiny roa
isa ny fiasa	1
Famatsiana Zintin'aratra	5V
Base Laharana ampahany	CD4511
Pin Manisa	16
fandidiana Manome volonta	3.3v
Polsity	Tsy manetsika
Famatsiana Voltage-Min (VSUP)	3V
fanahafana	7 ampahany
isa offlels	4
interface tsara	BCD
fandidiana Manome ankehitriny	40Na
entana Capacitance	50pf
fahefana fanaranam-po	500mw
fampielezana fahatarana	1.32 μs
Quiescent amin'izao fotoana izao	100μa
miverena Amin'ny fotoana fanemorana	1.32 μs
Lojika asa	Decoder, Inverter, latch
isa ny fidirana	4
Lojika IC Type	Fito Decoder Segment / mpamily
isa ny vavahady	1
miseho Type	LED
fahan'ny Capacitance	5PF
IVA LEVITRA FAMPISORANA FAMPISORANA	4.2ma
fahefana Omeo ny max-max (ICC)	0.3MA
isa ny tsipika famokarana	7
fahan'ny Conditioning	Latin'ny
hahavony	5.08mm
NY FAHARETANY	19,3mm
sakany	6.35mm
hateviny	3.9mm
hanatratra SVHC	tsy misy SVHC
taratra hamafin'ny	tsy misy
Rohs sata	Rohs3 mifanaraka tsara
HAMPIDIRANA maimaim-poana	HAMPIDIRANA maimaim-poana

Endri-javatra amin'ny CD4511BE

endri-javatra	Description
Avo Fampivoarana famafazana	ny to 25Ma
Famatsiana Volta	From 3V hatramin'ny 18v
fahan'ny Latabatra ho an'ny tahiry code BCD	TENA Fitehirizana ho an'ny Input BCD
notsapaina quiescent ankehitriny	100% Nosedraina tamin'ny 20v
Ambony indrindra Input Current	1μa Amin'ny 18V (fiakaran'ny mari-pana feno), 100Na amin'ny 18V (25 ° C)
Parametric naoty	5V, 10V, 15V
fandidiana Sehatra Suhu	-55 ° C hatramin'ny 125 ° C

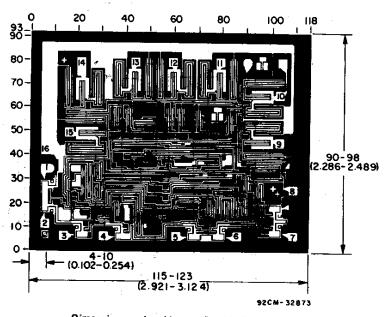

Chip refy

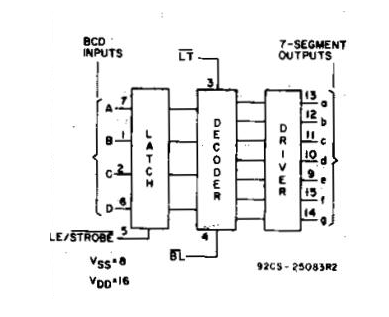

Block Diagram of Cd4511be

Ny fampiharana ny CD4511BE

Mpitondra mpiambina nitarika

Ny CD4511BE dia ampiasaina am-pitandremana ny fampisehoana katolika mahazatra.Ny fahafahany manazava ny fampidirana BCD ary ampifamadiho ao anaty fampisehoana fizarana 7-fizarana mifanandrify ao amin'ny fitaovana isan-karazany toa ny famantaranandro isan-karazany, kajy ary digital metatra.Ny fampidirana ny CD4511be amin'ireo fitaovana ireo dia tsy famakiana fotsiny fa tsy ny famakiana ihany fa ny fampisehoana ihany koa, ny fireharehana amin'ny famoahana mazava sy tsara.Ity fampiharana manokana ity dia manamarina ny fahaizan'ny decoding an'ny Chip, izay manatsotra ny fifampiresahana amin'ny fampisehoana fizarana 7 sy fizarana 7.

Multiplexing

Ao anatin'izao tontolo izao amin'ny tontolo maro, ny CD4511BE dia manatsara ny fandidiana amin'ny alàlan'ny fihenam-bidy ny isan'ny Pins takiana mitantana fampisehoana marobe.Izany dia tena mahasoa indrindra amin'ny rafitra izay misy ny habaka sy ny fetra mifehy ny fidirana voafetra ny isan'ny marika misy mifandray.Ny fampifandraisana ny Boards Ship dia miantoka ny fitrandrahana fampitam-bokatra, miantoka fa maro ny singa mampiseho ny hetsika dia miasa am-peo ao amin'ny Tandem, ka manatsara ny zavatra niainanao tamin'ny fampahalalana an-tsary sy mazava tsara.

Fanaraha-maso ny fampisehoana Incandescent

Rehefa mitantana fampisehoana incandescent, ny fampisehoana CD4511BE dia tsy misy fahaiza-manavaka.Ny fahaiza-manaon'ny famoaham-barotra dia manome antoka fa ny fizarana incandescent dia mahazo famantarana tsy miovaova sy azo itokisana, izay manararaotra azy ireo amin'ny toe-javatra izay ampiasain'ny rafitra lova na izay toerana misy ny toe-javatra ambony.Ny maha-azo itokisana an'io sôkôlà io dia miantoka ny fandidiana maharitra sy maharitra, na dia miatrika ny toetran'ny elektrika miovaova isan-karazany amin'ny fampisehoana incandescent.

Fampisehoana ambany fluorescent ambany

Ny CD4511BE Scalels amin'ny fampiharana misy fampisehoana fluorescent ambany.Ny fahaizan'ny chip amin'ny fitantanana ny haavon'ny volavolan-kevitra tsy misy dikany dia tsy mendrika ny kalitao amin'ny fitaovana ampiasaina amin'ny bateria sy ny rafitra fampisehoana mahomby.Ity fandanjalanjana ity dia tsy ny famaranana ny mety ho an'ny fampiharana fanjifana herinaratra ambany ihany fa manantitrantitra ihany koa ny fifandraisany amin'ny karazana fampisehoana samihafa, manitatra ny fampiharana azy amin'ny endrika elektronika isan-karazany.

Alternative of CD4511BE

Cd4511bf3a

Cd4511bf

Mpanamboatra CD4511BE

Texas instruments Inc., foibe ao Dallas, Texas, dia hery mahery vaika ao amin'ny tontolon'ny semiconductor amerikana.Izy io dia manatsara ny famokarana sôkôlôjia sy ireo mpikirakira voampanga.Miaraka, ireo vokatra ireo dia mamokatra mihoatra ny 80% amin'ny fidiram-bolan'ny orinasa.Ity fandraisana anjara lehibe ity dia nanosika ireo fitaovana Texas mba ho anisan'ireo orinasa semiconductor ambony indrindra eran-tany.

Ny fitaovana Texas dia manome lanja ny lazan'ny semiconductor.Nahazo izany tamin'ny alàlan'ny fanoloran-tena tsy miova amin'ny fanavaozana sy ny kalitao.Ny vokatra fanodinana analog sy iditra dia mahita fangatahana amin'ny sehatra isan-karazany, avy amin'ny elektronika mpanjifa amin'ny fitaovana indostrialy.Ny vahaolana am-polony tsy tapaka, ny vahaolana avo lenta dia manana sivana ny fifandraisana maharitra amin'ny mpanjifa.

Ny heniky ny teknolojia ao amin'ny Texas Assisticument dia aseho amin'ny alàlan'ny tolotra vokatra manolo-tena.Ny CD4511BABE dia ohatra iray amin'ny fahaizan'ny orinasa amin'ny famoronana faribolana mitambatra izay misy ny fiasa elektronika sarotra.Ity vokatra ity dia mankasitraka ny fahaizany sy ny fiasa ao amin'ny fampiharana fampisehoana dizitaly, manasongadina ny fikambanana Texas ny 'Torolàlana ho an'ny mpisava lalana amin'ny teknolojia Semiconductor.

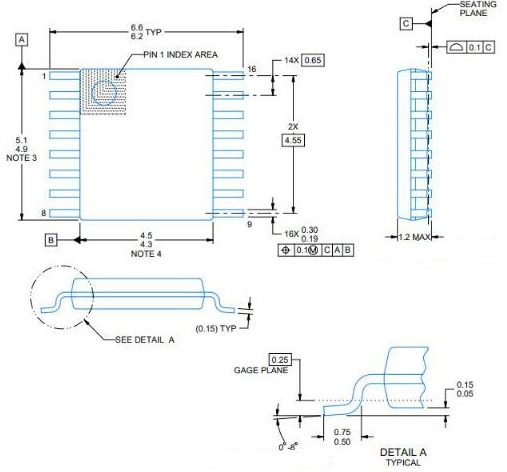

Package of CD4511BE

Famoahana fonosana

Fonosana plastika roa-in-line

Dimysions of Cd4511be

lafiny	sarobidy
hahavony	5.08 MG
NY FAHARETANY	19.3 MG
hateviny	3.9 MG
sakany	6.35 MG

Fanatanterahana ny CD4511BE

Mba hampandehanana ny CD4511BE amin'ny fomba mahomby, manomboka amin'ny fampifandraisana ny PIN VDD amin'ny lafiny tsara amin'ny famatsiana herinaratra sy ny pin-doha amin'ny tany.Ity fizarazarana (ic) tafiditra ao anatin'ny 3v ka hatramin'ny 15V, ny fikarakarana ny filàna isan-karazany.

Ny famerenam-bokatra vita amin'ny binary binary: Ny CD4511BE dia natao hanaiky ny fidirana bined-code-code (BCD) amin'ny alàlan'ny Pins D0 mankany D3.Ireo fampidirana ireo dia mamaritra ny isa naseho tamin'ny fampisehoana 7-fizarana, niantoka ny sarin'ny data marina.Amin'ny toe-panamboarana famokarana, ny fidirana BCD dia manan-danja amin'ny rafitra fitsapana automatique.Ireo fampidirana ireo dia manamora ny haingam-pandeha haingana sy ny sary an-tsary momba ny famokarana tsipika famokarana, misoroka ny fahatarana sy ny lesoka.

Famoahana fampisehoana 7-fizarana: Ny Pins Output (A TO G) dia mifandray amin'ny fizarana mifanandrify amin'ny fampisehoana 7-fizarana.Izany dia manohana ny hazavana ny fizarana manokana ho an'ny fanehoana famaritana marina.Azonao atao ny mampiditra matetika ny mpanohitra misy ankehitriny ho an'ny PIN Output.Ity fomba fanao ity dia tsy miaro ny leds aseho fotsiny fa manatsara ny fampiasany, izay manatsara ny fomba fiasa sy ny faharetana.

Fitsapana fizarana miaraka amin'ny LT PIN: Ny LT (Lamp List) PIN dia lakile ho an'ny fitsapana fizarana feno.Rehefa mihena ity PIN ity, ny fizarana fampisehoana rehetra dia mampihetsika, mamela ny fizahana fiasa feno.Mandritra ny dingana prototype, ny fizarana fitsapana amin'ny alàlan'ny lt Pin dia takiana.Ity dingana ity dia mamaritra ny leds tsy mahomby, izay manome fanoloana ara-potoana alohan'ny hanombohana ny fizotran'ny fampidirana be loatra.

Ny fanaraha-maso ny hazavana sy ny PWM miaraka amin'ny B PIN: Mampiasa ny BR (banga) PIN miaraka amin'ny teknika PULSE SIDA (PWM) dia afaka mitantana tsara ny hazavana.Ny fametrahana ny PIN BIP hanafoana ny fizarana rehetra, mampiseho ny fifehezana sy ny fifehezana ara-pitondran-tena sy ny famirapiratana.Amin'ny elektronika mpanjifa, ny fanitsiana PWM mifototra amin'ny PWM.Ity fahaiza-manao ity dia mamela ny fampisehoana hifanaraka amin'ny hazavana miovaova, ary manatsara ny fahafaham-ponao.

Ny fitahirizana angon-drakitra miaraka amin'i Le Pin: Ny Le (Latch Allam) PIN dia ampiasaina hitehirizana ny sanda naseho.Rehefa avo ny Le Pin, dia tazonina ny famoahana fampisehoana na dia eo aza ny fiovan'ny fidirana.Ny fametrahana azy io amin'ny fomba fiasa ara-dalàna dia tsy hita taratra ny fampisehoana dynamically.Ny famokarana ny Le Pin dia fomba fanao mahazatra amin'ny famantaranandro nomerika sy fampiharana mitovy amin'izany.Izany dia miantoka ny famoahana fampisehoana azo antoka, na dia amin'ny marika fampidirana miombon-kevitra aza, dia mampitombo ny fanatsarana sy ny fahatokisan-tena.

Famaritana mifanentana

Laharana ampahany	mpanamboatra	Fonosana / tranga	Isan'ny fidirana	Isan'ny pins	Fomba lojika	Isan'ny andalana famoahana	Fanemorana ny fampielezan-kevitra	Ny famoahana ambany ambany ankehitriny	Manome volonta
Cd4511be	Fitaovana Texas	16-DIP (0.300, 7.62mm)	4	16	Decoder, inverter, latch	7	1.32 μs	4.2 ma	5 v
CD74HC138E	Fitaovana Texas	16-DIP (0.300, 7.62mm)	3	16	Decoder, demultiplexer, demux	8	45 NS	-	5 v
Sn74hct138n	Fitaovana Texas	16-DIP (0.300, 7.62mm)	3	16	Decoder, demultiplexer	-	45 NS	-	5 V
Mc74hct138ang	Amin'ny semiconductor	16-DIP (0.300, 7.62mm)	3	16	Decoder, demultiplexer	-	45 NS	-	5 v
Sn74hc138n	Fitaovana Texas	16-DIP (0.300, 7.62mm)	3	16	Decoder, demultiplexer	-	30 NS	-	4.5 v

Datasheet PDF

CD4511BE DATASHEETS:

Bateria bateria cylindrical.pdf

CD74HC138E DATASHEETS:

Bateria bateria cylindrical.pdf

Sn74hct138n Datasheets:

Bateria bateria cylindrical.pdf

Sn54hct138, sn74hct138.pdf

MC74HT138ANG DATASHEETS:

Bateria bateria cylindrical.pdf

SN74HC138N DATASHEET:

Sn54hc138, sn74hc138.pdf

Fanontaniana matetika matetika [FAQ]

1. Inona no atao hoe BCD amin'ny mpamily 7-segement?

Ny BCD hatramin'ny 7-fizarana dia mandika ny fidirana binera (BCD) ao amin'ny binale (BCD) ho marika izay manangana ny fizarana mety amin'ny fampisehoana 7-fizarana.Ity dingana ity dia mamela ny fanehoana fahitana ny vaovao momba ny vaovao, ka mahatonga azy io amin'ny fitaovana toy ny famantaranandro sy takelaka fitaovana, izay takiana ny fampisehoana isa marina sy mahomby.

2. Inona ny fonosana inona ny CD4511BE?

Ny CD4511BABE dia ao anaty fonosana an-tserasera roa (DIP-16).Ity fenitra fonosana ity dia mahatonga ny fametrahana sy ny fampidirana amin'ny faribolana elektronika isan-karazany.Ny famolavolana mafy dia manome alalana ny fitantanana sy ny fifandraisana azo antoka, toetra izay miantoka ny fahatokisana amin'ny fampiharana marobe.

3. Inona no ataon'ireo CD4511BE?

Ny CD4511BE dia miasa ho mpamily ho an'ny LED sy ny fitaovana fampisehoana hafa amin'ny alàlan'ny fanodinana ireo mari-pahaizana fampidirana nomerika ao anaty valizy herinaratra, ka manazava ny fizarana fampisehoana manokana.Ity fiasa ity dia mavitrika amin'ny fitaovana izay mitaky fanehoana angon-drakitra isa.Ny fampidirana ny mpamonjy toy izany dia manana anjara toerana mahavariana amin'ny fanatanterahana ny fahitsiana sy ny fahatokisana, izay tena sarobidy amin'ny elektronika sy ny fampiharana indostrialy.

4. Inona ny toetran'ny mari-pana natokana ho an'ny CD4511BE?

Ny mari-pana natokana ho an'ny CD4511BE Spans avy amin'ny -55 ° C ka hatramin'ny + 125 ° C.Ity karazany midadasika ity dia manasongadina ny fahaizan'ny singa sy ny mety amin'ny toe-javatra samihafa amin'ny tontolo iainana, avy amin'ny toe-javatra mangatsiaka indrindra amin'ny hafanana hentitra.Azonao atao ny misafidy singa mitovy amin'ny CD4511BE ho an'ireo tetikasa izay mitaky fampisehoana tsy miova amin'ny mari-pana isan-karazany.

5. Firy ny tsipika famoahana CD4511BE?

Ny CD4511BE dia mampiavaka tsipika fito.Ny famoahana tsirairay dia mitondra fizarana manokana amin'ny fampisehoana fizarana 7-fizarana.Ity maritrano ity dia lehibe ho an'ny rafitra famolavolana izay mitaky famakiana nomerika mazava sy mahomby, mampitombo ny fifaneraserana sy ny fandikana ny angona.
