EP2S60F672C4 FPGA: Fampisehoana, fampiharana, programa & Datasheet Guide

Ao anatin'ity torolàlana ity dia hahazo fijery mazava momba ny EP2S60f672c4 ianao, FPGA matanjaka avy amin'ny fianakavian'i Intel's Stratix II.Hianaranao momba ny endri-javatra lehibe, ny maritrano, ny firafitry ny fanakanana, ary ny sombin-teny ara-teknika mba hahatakarana ny fomba mifanaraka amin'ny endrika nomerika mandroso.Mandeha an-tongotra anao koa amin'ny alàlan'ny dingana, fampiharana, tombony, ary tsy fatiantoka mba hahitanao ny toerana misy anao sy ny fomba hampiasana azy io fitaovana io.

katalaogy

Inona ny EP2S60F672C4?

ny Ep2s60f672c4 dia fpga avo lenta avy amin'ny Intel (Altera taloha), anisan'ireo fianakavian'ny Stratix II.Namboarina tamin'ny 90 NM, 1.2 V Copper SRAM Dingana, dia manome lojika be dia be ao anaty fonosana FBGA 672-Ball FBGA, ka mahatonga azy io ho tsara ho an'ny rafitra nomerika sarotra.Anisan'ny andiany EP2S, ny fitaovana "60" dia mipetraka eo amin'ny sisin-tany antonony eo amin'ny sisin-dàlana amin'ny Stratix IIFantatra noho ny maritrano sy ny fahatokisany azy, ity FPGA ity dia mijanona ho safidy mendri-kaja amin'ny endrika mandroso maro.

Mitady EP2S60F672C4?Mifandraisa aminay hanamarina ny tahiry ankehitriny, ny fotoana sy ny vidiny.

EP2S60F672C4 CAD Models

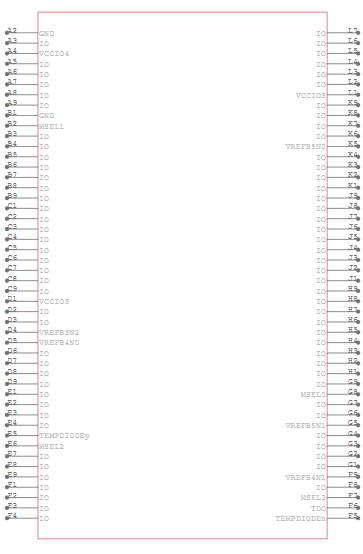

EP2S60F672C4 Symbol

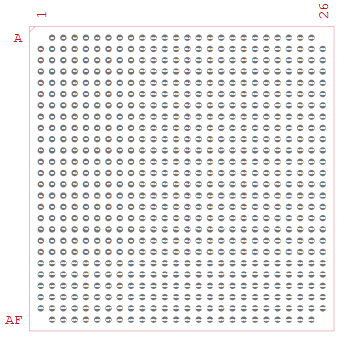

EP2S60F672C4 Faritra

EP2S60F672C4 3D Model

EP2S60F672C4 endri-javatra

• Advanced 90 NM, 1.2 V CMOS Ping

EP2S60f672c4 dia namboarina tamin'ny 90 NM-NM Copper Comper CMMS izay mihazakazaka amin'ny volavolan-kevitra 1.2 v.Ity teknôlôjia ity dia mamela ny hafainganam-pandeha avo, mampihena ny fanjifana herinaratra, ary ny lojika lojika lehibe kokoa raha oharina amin'ireo taranaka fpay efa zokiolona.

• Ny lojika Logic Module (ALM) Architecture

Mampiasa ALMS ny fitaovana ho toy ny sakana lojika fa tsy singa lojika nentim-paharazana.Manatsara ny fampiasana ny loharanom-pahalalana ity maritrano ity, mamela ny fiasa lojika sarotra kokoa mba hampiharana tsara ao anatin'ny faritra silika mitovy.

• Love lojika avo lenta

Miaraka amin'ny singa lojika 60,440 eo ho eo (24176 ALMS), ny FPGA dia manohana endrika nomerika lehibe sy maharikoriko.Io fahaiza-manao avo io dia mety amin'ny fampiharana toy ny fanodinana famantarana, serasera ary rafitra fanaraha-maso.

• Trimarix ™ on-Chip Memory

EP2S60F672C4 dia mampiditra karazana barazy telo, (M512, M4K, ary M-Ram) mba hanome fahatsiarovana manodidina ny 2.4 Mbits.Ity fifangaroana ity dia mamela ny fampiharana ny FIKO kely, ny mpanondrana antonony ary ny fahatsiarovana ny seranan-tsambo roa samihafa.

• DSSATIED DSP sakana

Ny fitaovana dia ahitana sakana DSP natokana ho an'ny fandidiana arithmetika toy ny fampitam-baovao sy ny fanakatonana ary ny fanivanana.Ireo sakana ireo dia manentana ny fampisehoana amin'ny asa an-keriny amin'ny asa an-tsehatra raha manangona ny loharanon-kevitra ankapobeny.

• High-speed i / o sy ny tsy fivadiham-peo

Izy io dia manohana ny fara-penitra isan-karazany sy ny fenitra miaraka amin'ny fenitra Dynamic Dingana (DPA) Circuitry.Ireo endri-javatra ireo dia mamela ny famindrana angon-drakitra miavaka sy avo lenta hatramin'ny 1 GBP, miantoka ny fifandraisana azo antoka amin'ny singa ivelany.

• Manohana ny fanohanana ny interface tsara ivelany

Ny FPGA dia mifanentana amin'ny DDR, DDR2, QDR II, RUDRAM II, ary fenitra fahatsiarovana hafa.Ny fanohanan'ny interface tsara namboarina dia nanatsotra ny famolavolana tabilao ary hahatratra ny angon-drakitra avo lenta amin'ny fangatahana fahatsiarovana.

• Fitantanana famantaranandro mora azo

Hatramin'ny 12 on-chip Pll dia mamela ny fitomboan'ny famantaranandro, fizarazarana, fiovan'ny dingana ary ny switch-glitch-maimaim-poana.Azonao atao ny miorim-paka amin'ny famantaranandro tsara tarehy ary mampihena ny famantaranandro sy manohana ny famantaranandro anatiny hatramin'ny 500-550 mhz.

• Bitstream encryption sy ny fampihavanana

EP2S60F672C4 dia manohana ny encryption bitstream mifototra amin'ny aes-miorina amin'ny fananana ara-tsaina.Manolotra ny fahafaha-manao fampihavanana lavitra ihany koa izy io, izay manome fanavaozana an-tsaha tsy misy fanoloana ilay fitaovana.

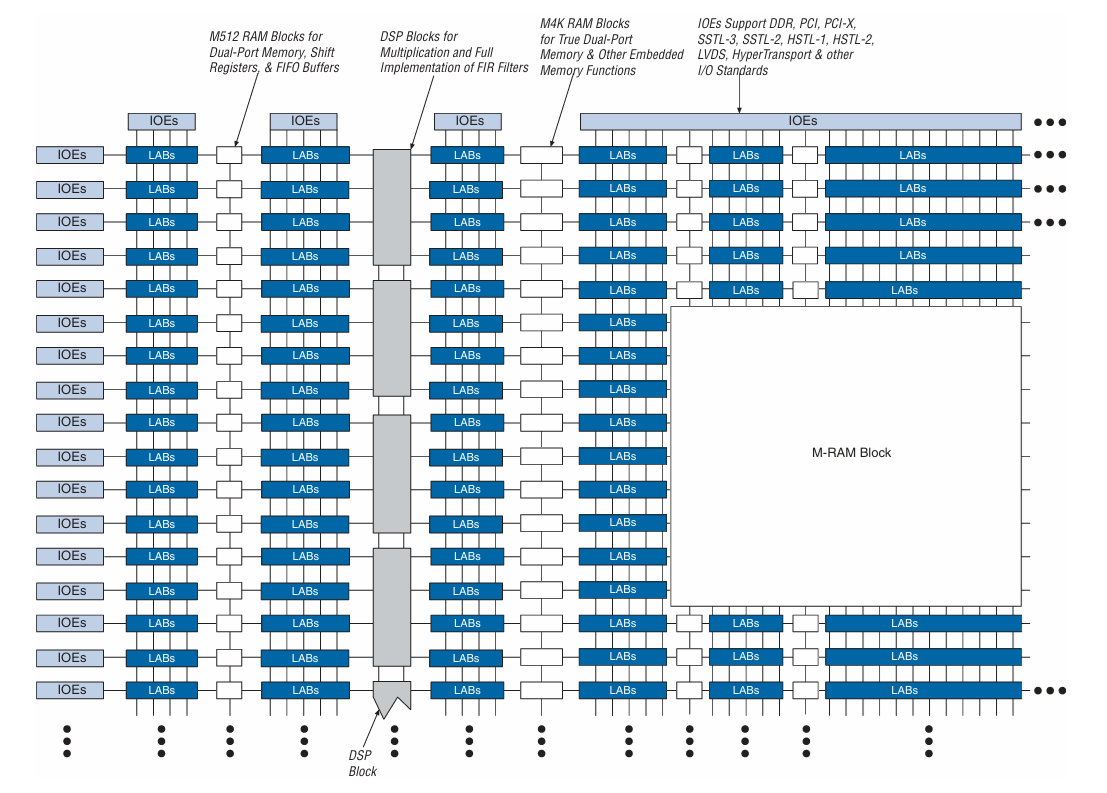

Stratix II block diagram

Ny sary sakana Stratix II, araka ny asehon'ny EP2S60F672C4, dia mampiseho ny fandaminana anatiny ny lojika sy ny fahatsiarovana ary ny DSP Harding izay mamorona ny fototry ny FPGA.Ny sakana lojika (lozika) dia voalamina ao anaty tsiranoka mahazatra, voahodidin'ny tsanganana ondrilahy sy tsanganana sy dspPeripheral I / O singa sy tambajotra famantaran'ny famantaranandro sy famantaranandro ity rafitra ity, izay mamela ny famindrana angon-drakitra mahomby sy ny fifehezana ny fotoana eo amin'ny FPGA sy ny fitaovana ivelany.Zava-dehibe ity sary ity satria manampy ny mahatakatra ny fomba fandaminana ara-batana samihafa ara-batana, mamela azy ireo hanatsara ny fametrahana, ary ny fampisehoana rafitra ankapobeny.

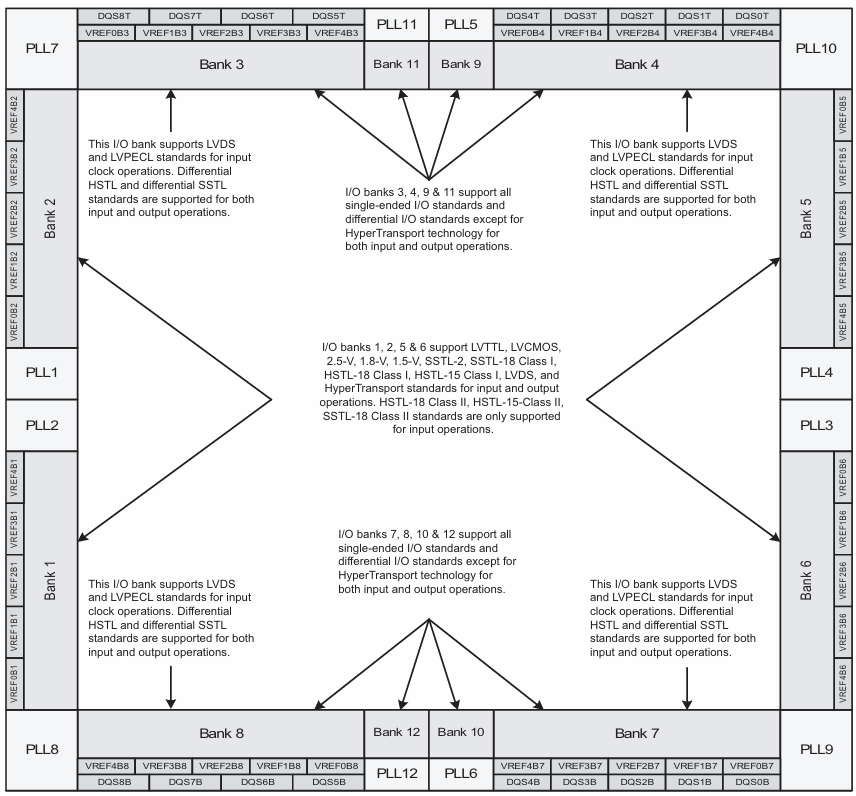

Stratix II I / O Diagram

Ity Stratix II I / O Banks Disgram ity dia mampiseho ny fomba fiasa ao amin'ny EP2S60F672C4 dia mitambatra ary inona avy ny fenitry ny herinaratra tsirairay avy.Ny banky I / O Bank dia natao hiatrehana ny haavon'ny volavolan-tena manokana, ny karazana famantarana ary ny fiasa toy ny LVTtTL, SSTL, LVD, na ny fampidirana ny famantaranandro.Ny laminasa dia mampiseho ny fomba samy hafa ny banky (oh.Ny fahatakarana io firafitra io dia zava-dehibe rehefa manendry pincing, satria ny fisafidianana ny banky mety dia miantoka ny fitovian'ny herinaratra, ny fanatsarana ny filaharan'ny birao, ary hanamafisana ny fampisehoan'ny FPGA amin'ny endrika hafainganam-pandeha avo lenta.

EP2S60F672C4 voafaritra manokana

Type	fikirana
mpanamboatra	Altera / Intel
ANDIAN-DAHATSORATRA	Stratix® II
Packaging	lovia
Sata part	lany andro
Isan'ny labs / clbs	3022
Isan'ny singa lojika / sela	60,440
Total Bits	2,54492
Isan'ny I / O	492
Voltage - famatsiana	1.15 v ~ 1.25 v
Typeing Type	Tendrombohitra
Mari-pana	0 ° C ~ 85 ° C (TJ)
Fonosana / tranga	672-BBGA
Package mpamatsy mpamatsy	672-FBAGA (27 × 27)
Laharana vokatra fototra	EP2S60

Fampiharana EP2S60F672C4

1. Ny fanodinana famantarana nomerika (DSP) sy fanivanana

EP2S60F672C4 dia mety tsara amin'ny fametrahana ny fiasa tsara amin'ny ASIGNATIVE SIGNTY SY SORATE sy IIR Sivana, FFF PSIVE, ary asa aritmetika.Ny DSP natokana ho an'ny DSP dia mitantana ny fampitam-bokatra sy ny fanangonana mahomby, ny famahana ny loharanon-kevitra ankapobeny amin'ny asa hafa.Ny fitadidiana an-tsokosoko ON-CHIP TRIMATRIX ™ dia mamela ny angon-drakitra milamina sy ny piplining, izay tsara ho an'ny fanodinana tena misy amin'ny salan'isa avo lenta.Izany dia mahatonga ny fitaovana ho tsara ho an'ny Audio sy horonan-tsary mandroso amin'ny haino aman-jery sy radar.

2. Fifandraisana ambony sy tambajotra avo lenta

Ny haingam-pandeha ambony indrindra amin'ny FPGA sy ny fifampiraharahana sy ny fampirimana mavitrika (DPA) Circuitry Circuitry azo itokisana, fampitana angon-drakitra Gigabit-Level.Izy io dia afaka mametraka protocols fifandraisana sy fiasa ara-batana ho an'ny rafitra toy ny routers, switpes, ary fametahana backplane.Miaraka amin'ny fahaiza-manao lojika lehibe sy ny praiminisitra be dia be, dia afaka mitantana ny fotoam-pitsarana sy ny protocol be pitsiny eo anelanelan'ny fifandraisana avo lenta maro be.Ireo fahaiza-manao ireo dia mahatonga azy ho mafy orina amin'ny fotodrafitrasa telecom sy ny fitaovana tambajotra avo lenta.

3. Mpanaraha-maso sy ny rafitra fanodinana data

EP2S60f672c4 dia manohana ny fifampiresahana ivelany ivelany isan-karazany ao anatin'izany ny DDR, DDR2, RDDRAM II, ary QDR IIIzy io dia afaka miatrika ny fakana an-tsokosoko, ny adiresy, ary ny fanelanelanana amin'ny hafainganam-pandeha avo lenta miaraka amin'ny latency kely.Ny fampifangaroana ny tambajotra famafazana haingana sy ny bara ondrilahy dia mamela ny fitantanana mahomby amin'ny renirano data lehibe.Izany dia mahatonga ny FPGA mety amin'ny fanodinana sary, horonan-tsary, ary sehatra fanodinana siantifika izay miankina amin'ny angona data mavesatra.

4. Lojika lojika sy haingam-pandeha

Miaraka amin'ny singa lojika 60 000 sy ny fitantanana ny famantaranandro manan-danja, ny FPGA dia afaka mampiantrano ireo mpamatsy haingam-pandeha manokana ho an'ny algorithms manokana.Matetika ny mpamorona no mampiasa azy io mba hanalavirana ny asa an-tsokosoko amin'ny CPU, toy ny encryption, protocol parsing, na tadivavarana tena misy.Izy io dia afaka mampiditra sakana miasa marobe ihany koa, ka mety ho an'ny endrika toa ny socely soc.Ity fandanjalanjana ity dia mahatonga azy ho sarobidy amin'ny fampiharana toy ny automation indostrialy, rafitra fiarovana, ary ny vondrona fanaraha-maso Airospace.

5. Fampandrosoana ny fampandrosoana sy ny fanabeazana

Ny fitaovana EP2S60 dia matetika hita ao amin'ny Kits fampandrosoana FPGA izay ampiasaina amin'ny fikarohana sy fizahana ary fikarohana akademika.Ny fandanjalanjana ny fahaiza-manao lojika, i / o isa, ary ny fahaiza-manao DSP dia ahafahan'ny injeniera sy ny mpianatra hampihatra sy hanamarina ireo rafitra feno amin'ny sombin-tsofina tokana.Izy io dia manohana haingana ny famolavolana nomerika, manome ny fanamarinana ny hardware alohan'ny hanaovana ny fampandrosoana Asic.Maro ny oniversite sy ny LABS R & D dia mampiasa azy io hampianarana ny famolavolana nomerika sy ny fanodinana famantarana.

EP2S60F672C4 ampahany mitovy

famaritana	Ep2s60f672c4	EP2S60F672C3N	Ep2s60f672c5	EP2S60F672C5N	EP2S60F672I4	EP2S60F672I3n
Fianakaviana / Series	Stratix II	Stratix II	Stratix II	Stratix II	Stratix II	Stratix II
Ireo singa lojika (le)	60,440	60,440	60,440	60,440	60,440	60,440
fiantrana	24,176	24,176	24,176	24,176	24,176	24,176
Fonosana	FBGA-672	FBGA-672	FBGA-672	FBGA-672	FBGA-672	FBGA-672
Speed ​​Speed	C4 (STD)	C3 (Haingana)	C5 (Haingana)	C5 (Haingana)	I4 (STD)	I3 (Haingana)
Mari-pahaizana mari-pana	Commercial (0 ~ 70 ° C)	Commercial	Commercial	Commercial	Industrial (-40 ~ 100 ° C)	Industrial (-40 ~ 100 ° C)
I / O Pins	492	492	492	492	492	492
Memory amin'ny CHIP	2.4 Mbit	2.4 Mbit	2.4 Mbit	2.4 Mbit	2.4 Mbit	2.4 Mbit
Voltage fototra	1.2 v	1.2 v	1.2 v	1.2 v	1.2 v	1.2 v
Fahasamihafana lehibe	Hafainganam-pandeha ara-barotra	C3 Speed ​​Bin Bin, Lead-Free "N"	Bin avo kokoa	Sokajy hafainganam-pandeha avo kokoa, "n" variant	Ny mari-pana eo amin'ny indostria, mitovy habe	Ny hafainganam-pandeha, ny hafainganam-pandeha haingana, haingana kokoa

EP2S60F672C4 dingana fandaharana

Alohan'ny hampiasanao ny EP2S60F672C4 FPGA amin'ny famolavolana anao, dia mila manitsy tsara azy amin'ny bittream voangona ianao.Ity dingana ity dia ahitana ny fanomanana ny rakitra fandaharana, ny fametrahana ny tononkira hardware, ary hiantohana fa ny konfiguras dia mitondra am-pahamarinana amin'ny herinaratra.

Dingana 1: Mamorona sy amboary ny famolavolana anao

Manomboka amin'ny fampivelarana ny famolavolana lojika amin'ny alàlan'ny rindrambaiko Intel Quartus II ianao.Rehefa vita ny famolavolana dia manangona izany ianao mba hiteraka ny rakitra fandaharana (.SOF na .POF) manokana ho an'ny fitaovana EP2S60F672C4.Ny fizotran'ny fanangonana dia manamarina ny fotoana, ny fanendrena PIN, ary ny fampiasana ny loharanon-karena mba hahazoana antoka fa mifanaraka amin'ny maritrano FPGA ny famolavolana anao.Vantany vao natambatra, ny bitstream dia vonona amin'ny fanamafisana ny fitaovana.

Dingana 2: Amboary ny Hardware programa

Manaraka, manomana ny fidirana amin'ny fandaharam-potoana ara-batana eo anelanelan'ny PC-nao sy ny Birao FPGA ianao.Matetika dia misy ifandraisany amin'ny tariby usb-blaster na marika mifanentana amin'ny seranan-tsambo jtag fitaovana.Tokony hanamarina ianao fa ny Quartus II dia manaiky ny programa ary ny fitaovana kendrena dia hita tsara.Ity dingana ity dia miantoka ny serasera maharitra alohan'ny hanombohana ny fizotran'ny konfigurasi.

Dingana 3: Ampidiro ao anaty fitaovana ny rakitra fandaharana

Mampiasa fitaovana programam-pamokarana Quartus II II anao, ampio ny rakitra .SOF na .POF Rakitra ary safidio ny EP2S60F672c4 avy amin'ny lisitry ny fitaovana hita.Avy eo ianao dia nanangana ny filaharana fandaharana, izay nafindran'ny bittream ary nampidirina tao amin'ny samika fanakanana SRAM an'ny FPGA.Tokony hanara-maso ny fivoaran'ny fandrosoana sy ny sata ianao hanamafisana ny fanitsiana mahomby.Vitao indray mandeha, ny FPGA dia manomboka manatanteraka ny lojika vita avy hatrany.

Dingana 4: Hamarino ny konfigurasi sy ny fandidiana

Aorian'ny fandaharam-potoana dia manamarina ianao fa ny fitaovana dia miasa araka ny natao.Ny Quartus II dia manome safidy fanamarinana mba hanamarinana ireo marika CHANG sy STANCE STANCE, miantoka fa ny famolavolana dia feno tsara.Azonao atao ihany koa ny mizaha ny fiasa i / o ny fiasa na ny simulation fiasa mba hanamafisana ny fitondran-tena.Ity dingana farany ity dia miantoka tsara ny famolavolana anao ary miorina amin'ny fitaovana.

EP2S60F672C4 Tombontsoa sy fatiantoka

tombony

• Ny fitambaran'ny lojika avo lenta ho an'ny famolavolana sarotra

• Taratasim-panovana tsara

• fifindra-monina mora ao anatin'ny fianakaviana iray ihany

• Fitaovana fampandrosoana maharitra sy matotra

• Azo itokisana ny fampiasa amin'ny indostria

fatiantoka

• tsy feno sy mafy kokoa ny loharano

• Ny fanjifana herinaratra avo kokoa noho ny fpgas

• Tsy misy mpandika haingam-pandeha avo lenta

• fanakatonana ny fotoana sarotra kokoa amin'ny fampiasana avo lenta

• Scalability voafetra ho an'ny protocols ho avy

EP2S60F672C4 Feno fonosana

Type	fikirana
Karazana fonosana	672-FBGA (Fineline BGA)
Haben'ny vatana (l × w)	27.00 mm × 27.00 mm
Ny haavon'ny fonosana feno (a)	Max 3.50 MM
Ny haavon'ny haavony (A1)	Min 0.30 mm
Ny hateviny (A2)	Max 3.00 MM
Diameter Ball (B)	0.50 MM - 0.70 mm
Ball Pitch (e)	1.00 mm
Isan'ny baolina	672
Fomba fametrahana	Tendrombohitra
Famaritana fonosana	FBGA, 27 × 27 mm grid

EP2S60F672C4 Manufacturer

Ny EP2S60F672C4 FPGA dia amboarina Altera Corporation, mpisava lalana mitarika amin'ny fitaovana lojika programmable.Tamin'ny taona 2015, i Altera dia nahazo Intel, ary ny vokatra ankehitriny dia mianjera eo ambanin'ny vondrona Solutions programme-piraisana (PSG), izay manohana sy manome ny fianakaviana FPGA miorina ao Altera.Intel dia mitazona ny tsipika Stratix II ho ampahany amin'ny portfololi-lova lova, ny fiantohana ny antontan-taratasy, ny fanohanana fitaovana ary ny fisian'ny fahazoana ny fangatahana indostrialy sy ny fifandraisana.

Famaranana

Ny EP2S60F672C4 dia manambatra lojika lojika avo, maritrano mitadidy, ary topust i / o endri-javatra hanohanana ireo rafitra nomerika sarotra.Ny famolavolana miorina amin'ny Alm, ny fahatsiarovana an'i Trimarix ™, ny sakana DSP, ary ny endri-pitantanana ny famantaranandro dia ahafahan'ny fampiharana mahomby amin'ny fangatahana fampiharana.Na dia manolotra fahatokisana sy fahatokisana fampandrosoana sy famporisihana matotra aza izy io, dia miatrika famerana toy ny tsy fahampiana sy ny tsy fahampian'ny tarika maoderina raha ampitahaina amin'ireo taranaka frosa vaovao.Amin'ny ankapobeny, ny fampisehoana mandanjalanja sy ny fahaizany dia safidy mafy ho an'ny fanodinana famantarana, fifandraisana, fifandraisana, fitantanana data, ary fampiharana prototyping.
