XC2C256-7TQ144C CPLD: Pinout, endri-javatra, fandaharana ary fandaharana Datasheet

Ao amin'ity torolàlana ity dia hahazo fijerena mazava ny xc2c256-7tq156-7tq144c, ny CPLD ambany ambany avy amin'ny Xilinx's Coolrunner-II Fianakaviana (AMD).Hianaranao momba ny fanitsiana PIN, ny modely CAD, ary ny endri-javatra lehibe toy ny lojika, i / o safidy, ny fanohanana ny volavolan-dalàna ary ny asa famonjena.Handeha amin'ny maritrano ihany koa izahay, i / V, ary ny fanondroana, ny fizarana, ny dingana mitovy, ny fandaharana, ny antsipiriany ary ny tsy fatiantoka, ny fanamboarana fonosana, ary azonao atao ny mahatakatra tsara ny fomba mifanaraka amin'ny tetikasanao.

katalaogy

Inona ny xc2c256-7tq144c?

ny Xc2c256-7tq144c dia CPLD Power CPLD (fitaovana lojika lojika isan-karazany) avy amin'ny Xilinx's Coolrunner-II Fianakaviana, anisan'ireo AMD izao.Izy io dia ahitana Macrocells 256 ary tonga ao anaty fonosana tqfp 144-pin 144-PIN, natao ho an'ny fandidiana haingana sy finiavana miaraka amin'ny fanjifana herinaratra kely.Miasa amin'ny 1,8 v Core, dia manome fampisehoana azo itokisana amin'ny endrika endrika endrika ary mety tsara amin'ny famolavolana mitaky ny fahaiza-manao eo no ho eo sy ny fampiharana lojika.Amin'ny maha-ampahany amin'ny versatile Counner-II Series, dia mahasoa avy amin'ny maritrano voaporofo sy ny famolavolana malalaka malalaka.

Mitady ny xc2c256-7tq144c?Mifandraisa aminay hanamarina ny tahiry ankehitriny, ny fotoana sy ny vidiny.

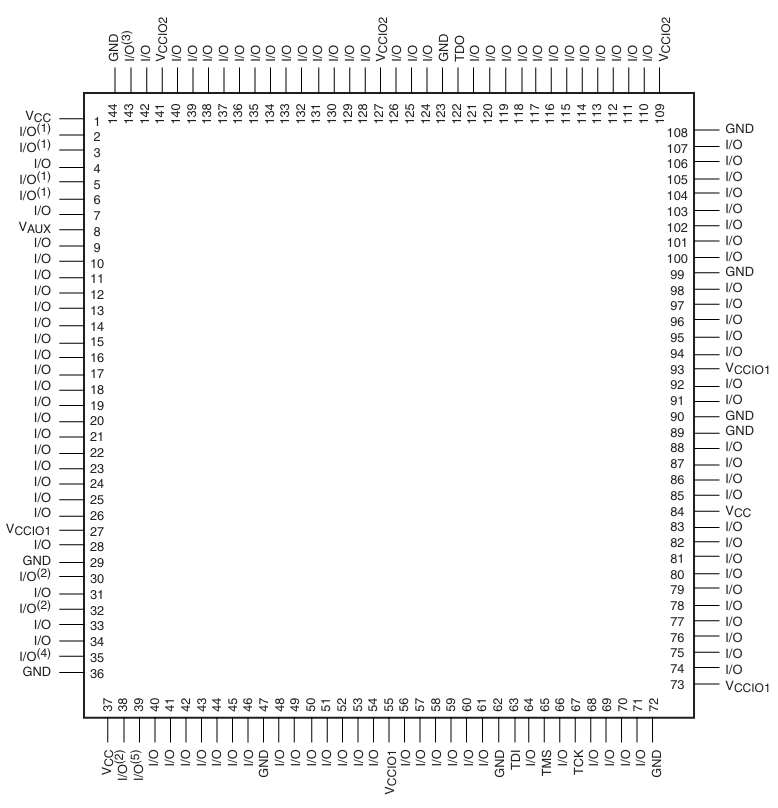

Xc2c256-7tq144c diagram pin-out

Ny sary xc2c256-7tq144c pin-out dia mampiseho ny fomba amam-pahefana 144 ny pins 144, ny tany, ny jtag, ary ny programa-programa I / ONy ankamaroan'ny Pins dia izaho / o, izay azo namboarina ho toy ny fidirana na fivoahana, ary zaraina ihany koa mba hanohanana ny làlan-dàlana mora.VCC, VCCIO1, VCCIO2, VCCIO2, VCCIO, ary GND PINS dia napetraka manodidina ny fonosana mba hanomezana fizarana herinaratra azo antoka ary marobe ny safidy I / O volavolan-dalàna.Ny Pins Jtag (TDI, TDO, TMS, TCK) dia miangona miaraka amin'ny fandaharana mora sy ny fitsapana.

Xc2c256-7tq144c cad modely

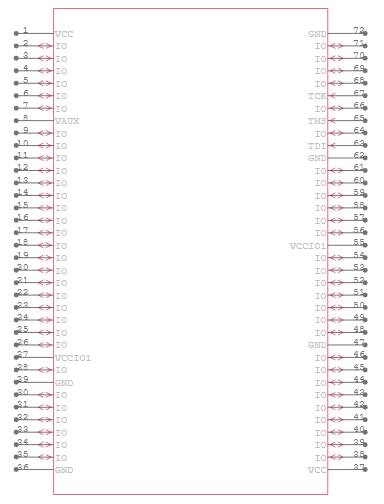

XC2C256-7TQ144C

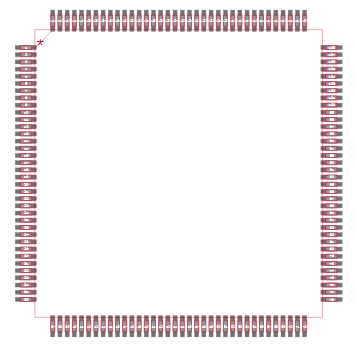

Xc2c256-7tq144c Fipoahana

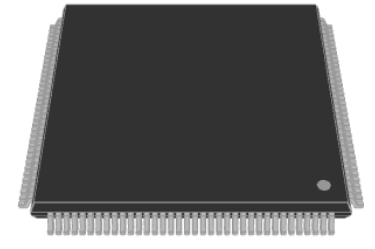

Xc2c256-7tq144c 3D Model

Fampisehoana XC2C256-7TQ144C

• Karazana fitaovana sy fianakaviana

Ny XC2C256-7TQ144C dia fitaovana lojika lojika isan-karazany (CPLD) izay ananan'ny fianakaviana Coolrunner-II dia novolavolain'i Xilinx (AMD).Natao ho an'ny fanjifana herinaratra ambany raha toa ka mihazona ny lojika haingana sy tapa-kevitra, ka mahatonga azy io ho tsara indrindra amin'ny fifehezana ny lojika sy ny fifampiraharahana.

• Lojika lojika

Ity fitaovana ity dia misy Macrocells 256, izay loharano lojika ao amin'ny CPLD.Ireo macrocells ireo dia azo amboarina hametraka ny lojika isan-karazany sy ny fomba fiasa, manome fahafaham-po amin'ny fifehezana, lojika lojika, ary mifanelanelana.

• Blocks lojika (barazy fiasa)

Mampiditra ny sakana 16 fiasa izay mandamina sy mitantana vondrona Macrocells.Ny sakana tsirairay dia manome loharanom-petra-pifandraisana eo an-toerana sy ny vokatra-teny, mamela ny fampiharana lojika mora sy mahomby ao anaty fitaovana.

• Mpampiasa I / O Pins

Ny XC2C256-7TQ144C dia manolotra hatramin'ny 118 mpampiasa-azo zahana ao amin'ny Pins ao amin'ny fonosana TQFP-144.Ity fanisana PIN avo ity dia ahafahan'ny fitaovana mankany amin'ny interface miaraka amin'ny sup subsistem marobe miaraka, izay mety ho mendrika ny famolavolana ambaratonga be pitsiny.

• Volta fototra (VCC)

Ny CORE dia miasa amin'ny laharana 1.8 V (1.7 V mankany amin'ny 1,9 V STARE), izay manampy amin'ny fampihenana ny fanjifana hery raha oharina amin'ny 5 V CPLD.Ity volonta ambany ity dia ilaina amin'ny rafitra nomerika maoderina mifangaro.

• Multi-voltage I / O fanohanana

Ny Banky I / O dia manohana ny fenitra volavolan-dalàna maro ao anatin'izany ny 1.5 v, 1.8 v, 2.5 v, ary 3.3 V. Ity lefona ity dia mamela ny CPLLAF mba hampiditra mivantana ny singa miasa amin'ny ambaratonga hafa tsy misy haingam-pandeha.

• Fihetsika avo lenta

Miaraka amin'ny fanemorana ny fampielezana PIN-to-PIN mahazatra manodidina ny 5.7 NS (haingam-pandeha hafainganam-pandeha "-Izany dia mahatonga azy io ho tsara amin'ny fampiharana ny fotoana fohy, toy ny adiresy mifamadika, ny fitateram-bahoaka ary ny fifehezana.

• Ny fanjifana herinaratra ambany

Ny andian-dahatsoratra Coolrunner-II dia fantatra amin'ny fomban-drazana ambany indrindra, matetika ao amin'ny sehatry ny microamp.Ity herin'ny static ambany ity, atambatra amin'ny endri-javatra famonjen'ny herinaratra, mamela ny XC2C256-7TQ14S6-7TQ144C mba hampiasaina amin'ny fomba mahomby amin'ny rafitra mahery vaika na hatrany amin'ny rafitra mandeha amin'ny bateria.

• Technology Datagate

Ity fampiasa ity dia ahafahan'ny vavahady fidirana tsy ampiasaina, manakana ny fanorohana tsy ilaina ary hampihena ny fanjifana herinaratra mavitrika.Sarobidy amin'ny fampiharana izay tsy ametrahana famantarana sasany tsy mavitrika mandritra ny fotoana maharitra.

• In-System Jtag Programming

Ny fitaovana dia manohana an'i Ieee 1149.1 (jtag) sy iee 1532 ho an'ny fandaharana an-tserasera.Midika izany fa ny CPLD dia azo amboarina, nosedraina ary notontosaina nefa tsy nesorina tamin'ny solaitrabe, nanatsotra ny fampandrosoana sy fanavaozana.

• Ny firafitry ny famantaranandro

XC2C256-7TQ144C dia ahitana ny famantaranandro eran-tany, fizarana famantaranandro, ary ny rego-sisiny dia nitarika ny registra.Izy io dia manome setroka / fametahana eran-tany sy famoaham-baovao sy eo an-toerana isaky ny macrocell, manome fifehezana mora ampiasaina amin'ny fotoana sy ny fampifangaroana.

• Schmitt-Trigger Inputs

Ny fantsom-baravarankely voafantina dia azo amboarina ho toy ny mpikirakira Schmitt hanatsarana ny tsimatimanota.Mahasoa izany amin'ny fitantanana ny famantarana tsy miadana na tsy misy dikany raha tsy manampy circuitry ivelany.

• Endri-javatra azo avoaka

Ny fipoahana dia manohana ny fandidiana telo-fanjakana, ny fifehezana ny tahan'ny, ny fihazonana bus, bus-the, sokay-manokatra ary misintona safidy.Ireo safidy ireo dia manamora ny mampifanaraka ny CPLD amin'ny fenitra bus isan-karazany sy ny enta-mavesatra ivelany.

• Interconnect Matrix (AIM)

Ny matotra fifandraisana an-tsokosoko mandroso mahomby dia mahomby amin'ny barazy, manome torolàlana amin'ny teny feno ny vokatra feno ny vokatra.Mihatsara ny fanamboarana lojika lojika ary manampy amin'ny fitazonana ny fampisehoana fanontana mialoha.

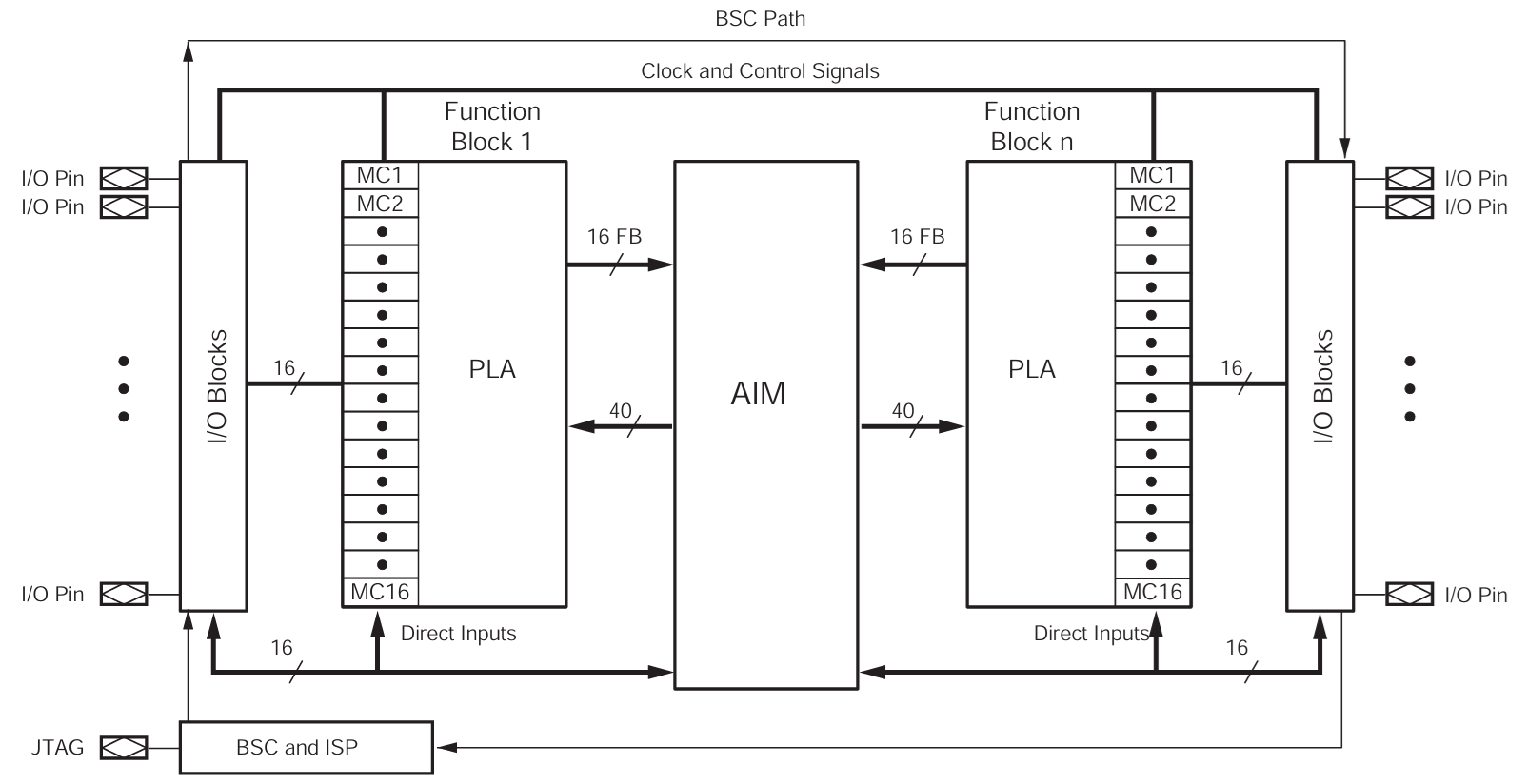

Coolrunner-II CPLD Architecture

Ny Coolrunner-II CPLD Architecture an'ny XC2C256-7TQ144C dia naorina manodidina ny bara fiasa, i / o sakana, ary ny matotra mahazatra (tanjona).Ny sakana fiasa tsirairay dia misy Macrocells sy ny lojika lojika (pla) izay manatanteraka ny lojika voafaritry ny mpampiasa, fa ny filaharana ara-pahombiazana dia manondro famantarana eo anelanelan'ny sakana.Ny sakana I / O Sakana dia mampiditra ny lojika anatiny miaraka amin'ny pins ivelany, ary ny jtag sy ny bsc / isp cirup circuitry dia manohana ny fandaharana sy ny fitsapana.Ity maritrano marim-pototra sy mifamatotra ity dia manome fampisehoana haingana sy tapa-kevitra miaraka amin'ny fanjifana herinaratra ambany, izay mety tsara ho an'ny fifehezana, mifehy ary lojika lozika amin'ny rafitra nomerika.

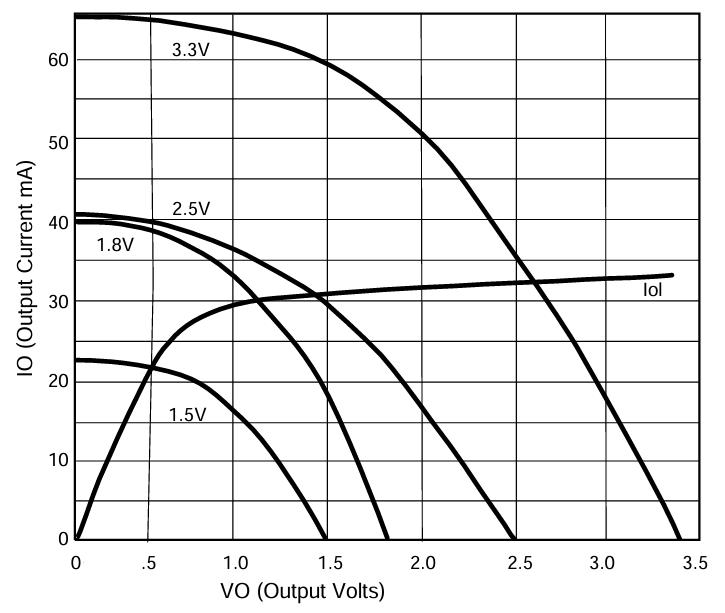

Ny curve I / V mahazatra amin'ny XC2C256

The Typical I/V Curve for the XC2C256-7TQ144C illustrates the relationship between output voltage (VO) and output current (IO) for different I/O supply voltages (1.5 V, 1.8 V, 2.5 V, and 3.3 V).Rehefa mitombo ny famatsiana ny famatsiana dia afaka manome loharano na milentika ny voninkazo avo kokoa ny fitaovana alohan'ny hanombohan'ny volavolan-dalàna ny famoaham-bidy.Ity fihetsika ity dia zava-dehibe amin'ny fahazoana ny fahaizan'ny fiara amin'ny CPLD rehefa mifanalavitra amin'ny singa ivelany, ny fiantohana ny haavon'ny famantarana dia mitoetra ao anaty vesatra.Maro no mampiasa an'io curve io mba hisafidianana ny I / O mety sy hiantohana ny hetsika azo itokisana ao amin'ny fampiharana izay mitaky tanjaka mitondra fiara ankehitriny.

XC2C256-7TQ144C

Type	fikirana
mpanamboatra	AMD / XILINX
ANDIAN-DAHATSORATRA	Coolrunner II
Packaging	lovia
Sata part	lany andro
Karazana program	Ao amin'ny rafitra programmable
Fanemorana ny fotoana tpd (1) max	6.7 NS
Voltage famatsiana - anatiny	1.7 v ~ 1.9 v
Isan'ny singa lojika / barazy	16
Isan'ny Macrocells	256
Isan'ny vavahady	6000
Isan'ny I / O	118
Mari-pana	0 ° C ~ 70 ° C (ta)
Typeing Type	Tendrombohitra
Fonosana / tranga	144-LQFP
Package mpamatsy mpamatsy	144-tqfp (20 × 20)
Laharana vokatra fototra	Xc2c256

XC2C256-7TQ144C

1. Logic logic sy interface tsara

Ny XC2C256-7tQ144C dia mety amin'ny fampiharana ny lojika lojika, izay mampifandray ary mandrindra ireo famantarana eo amin'ny singa nomerika samihafa.Izy io dia afaka miatrika ny fiasa toy ny adiresy, ny fitateram-bahoaka ary ny fandikana ny protocol, ny fifampiresahana malefaka eo amin'ny microcontrollers, fahatsiarovana, sensor, ary peripherals hafa.Ny fahatongavan-tena sy ny fahatongavan-dàlam-pilala-potika azo antoka dia miantoka ny fifampiraharahana azo itokisana na dia amin'ny endrika birao be pitsiny aza.

2. Fitaovana ambany sy herinaratra

Misaotra ny teknolojia haingam-pandeha haingana (FZP) Fast (FZP) ary tena ambany ankehitriny, ity CPLD ity dia tena mety amin'ny elektronika Portable sy bateria.Izy io dia afaka mijanona ho mahery tsy tapaka mandritra ny mandany angovo kely, ka mahatonga azy ho tonga lafatra amin'ny fifehezana na ny fanaraha-maso hatrany.Azonao atao ny mampihena ny fampiasana ny herinaratra miaraka amin'ny endri-javatra toy ny fanodikogana, izay manamaivana ny fihodinam-bolo rehefa tsy mihetsika ny fampidirana.

3. Mifehy lojika sy mitongilana

Ny fitaovana dia manatsara ny fampiharana ny milina ara-panjakana voafetra, fifehezana ny fotoana, ary ny sonia fanoratana anarana ilaina amin'ny rafitra maro.Ny maritrano tsy takatry ny fahatapahan-keviny, tsy misy tsy misy setroka dia mamela ny fifehezana ny fifehezana ho lasa mavitrika avy hatrany aorian'ny herinaratra tsy misy fanemorana.Izany dia mahatonga azy ho safidy matanjaka amin'ny fametahana ny siram-boninkazo, ny siram-ponenana, ary ny asa fifehezana mafy.

4. Ny rafitra napetraka sy ny lojika periferaly

Ao amin'ny famolavolana embeded, ny XC2C256-7TQ146-7TQ144C dia afaka mihetsika ho toy ny sombin-tsofina namboarina, fanatanterahana fifandraisana manokana na manitatra ny fahaizan'ny microcontroller.Izy io dia afaka miatrika protocols serasera toa an'i Spi, I²C, na UART, mamokatra chip mifantina, na mitantana routing.Amin'ny fanesorana ireo fiasa ireo avy amin'ny CPU, dia manatsara ny fampandrosoana ny firmware ary manatsara ny fampisehoana amin'ny ankapobeny.

Xc2c256-7tq144c anjara mitovy

famaritana	Xc2c256-7tq144c	Xc2c256-7tq144i	Xc2c256-7tqg144i	Xc2c256-7vq100c	Xc2c256-7vqg100c	Xc2c256-6tq14c
Fianakaviana fitaovana	Coolrunner-II CPLD	Coolrunner-II CPLD	Coolrunner-II CPLD	Coolrunner-II CPLD	Coolrunner-II CPLD	Coolrunner-II CPLD
Lojika lojika (Macrocellells)	256	256	256	256	256	256
Karazana fonosana	Tqfp-144	Tqfp-144	TQFP-144 (PB-FREE)	VQFP-100	VQFP-100 (PB-FREE)	Tqfp-144
Speed ​​Speed	-7	-7	-7	-7	-7	-6 (haingana kokoa)
Sehatra Suhu	Commercial (0 - 70 ° C)	Industrial (-40 - 85 ° C)	Industrial (-40 - 85 ° C)	Commercial (0 - 70 ° C)	Commercial (0 - 70 ° C)	Commercial (0 - 70 ° C)
I / O Pin Count	118	118	118	80	80	118
Volta fototra (VCC)	1.8 v	1.8 v	1.8 v	1.8 v	1.8 v	1.8 v
I / O SOLTTAGE SUPH	1.5 V - 3.3 V	1.5 V - 3.3 V	1.5 V - 3.3 V	1.5 V - 3.3 V	1.5 V - 3.3 V	1.5 V - 3.3 V
Fanarahana / pb-maimaim-poana	Malagasy	Malagasy	PB-FREE / ROHS	Malagasy	PB-FREE / ROHS	Malagasy
fahasamihafana	Dikan-teny ara-barotra Baseline	Dikan-teny temps	Industrial + PB-Free Version	Fonosana kely kokoa, vitsy kokoa i / o	Dikan-teny kely kokoa	Dikan-teny haingana kokoa

XC2C256-7TQ144C Programming Dingana

Fandaharana ny XC2C256-7TQ144C dia dingana mahitsy izay misy ny fanomanana ny volanao, miteraka ny rakitra fandaharana ary mametraka azy ao anaty CPLD amin'ny alàlan'i JTAG.Amin'ny alàlan'ny fanarahana tsara ny dingana tsirairay dia azonao atao ny miantoka ny fanamafisana mahomby sy ny fandidiana fitaovana mety amin'ny tabilao.

1. Famolavolana sy ny sinthesize

Manomboka amin'ny fanoratana ny lojika lojika ianao amin'ny fampiasana HDL (VHDL na Verilog) na fidirana schematic.Rehefa vita ny famolavolana, dia mihazakazaka ny fizotran'ny synthesis, izay manova ny lojikao ao anaty rafitra anatiny amin'ny alàlan'ny Macrocells sy Interconnect.Ity dingana ity dia miantoka ny famolavolana anao dia mifanaraka amin'ny maritrano XC2C256 ary vonona amin'ny fampiharana.

2. Toerana & lalana / fampiharana (mety)

Manaraka, manatanteraka toerana sy lalana ianao, izay fantatra ihany koa hoe mety, izay manendry ny lojikao sy ny lojikao amin'ny Macrocells tena ara-batana sy ny lalana mankany amin'ny CPLD.Ny fisavana ny fitaovana dia ny famerana ny fotoam-pandrosoana, ny famahana ny fampiasana loharanom-baovao, ary hanatsara ny lalana hahatratrarana ny fanatanterahana ny volanao.Izany dia miantoka ny fizotran'ny fizaran-tany dia hihazakazaka azo itokisana amin'ny fitaovana.

3. Mamokatra rakitra fandaharana

Vantany vao vita ny fampiharana dia mamokatra ny rakitra fandaharana (bit, jam, jam, na endrika svf) izay misy ny angon-drakitra fanitsiana marina ho an'ny fitaovana.Ity rakitra ity dia maneho ny fomba nametrahana ny Macrocell tsirairay, ary i / O hampihatra ny lojikao.Ny fananana ity rakitra ity dia ilaina alohan'ny hifindrana amin'ny fandaharan'asa tena fitaovana.

4. Jtag / In-System Programming

Farany, mampifandray ny fitaovana amin'ny PC-nao amin'ny alàlan'ny tariby jtag programming ianao ary manokatra ny fitaovana Xilinx Impact Tool (na mitovy).You then load the generated programming file and download it to the XC2C256-7TQ144C through the JTAG pins (TDI, TDO, TCK, TMS).Vantany vao vita ny dingana, ny CPLL dia manomboka miasa avy hatrany miaraka amin'ny lojika efa voalamina, tsy mitaky fihodinan'ny herinaratra na fahatsiarovana fanamafisana ivelany.

Xc2c256-7tq144c Tombontsoa sy fatiantoka

tombony

• Ny hery ambany ambany indrindra, mety amin'ny famolavolana ny bateria.

• Ny fandidiana eo noho eo ary tsy misy fanemorana ny fanamafisana.

• fotoana azo heverina ho fanakatonana mora kokoa.

• Manolo ny sôkôla lojika marobe, manangona toerana sy vidiny.

• Manohana ny volotara I / O marobe tsy misy haingam-pandeha ivelany.

fatiantoka

• Fahaiza-manao lojika voafetra raha oharina amin'ny CPLD na FPGAS lehibe kokoa.

• tsy misy naorina na fanamboarana ram, ondrilahy, na mpandika lalàna.

• Manjary tsy feno, manao tsiambaratelo ho avy kokoa.

• Ny valin-drihana fampisehoana ambany ho an'ny fampiharana haingam-pandeha avo lenta.

• Tsy dia mihena ny fandanjalanjana ho an'ny endrika sarotra na tsy miova.

XC2C256-7TQ144C Dimensions Packaging

Type	fikirana
Karazana fonosana	Tqfp-144
Ny haben'ny vatana	20 mm × 20 mm
Mitarika pitch	0.5 mm
Isan'ny pins	144
Havon (Max)	1.4 mm
Ny hateviny (nominal)	1.0 MM
Halavany	0.45 mm ~ 0.75 mm
Mitarika sakany	0.17 mm ~ 0.27 mm
Typeing Type	Tendrombohitra
Package mpamatsy mpamatsy	144-tqfp (20 × 20)

XC2C256-7TQ144C Mpanamboatra

Ny XC2C256-7TQ144C dia amboarina Xilinx, orinasa iray mitarika amin'ny vahaolana lojika programmable.Ny Xilinx dia ekena betsaka amin'ny fanaovana mpisava lalana FPGA sy CPLD Techentologies, manome fitaovana azo itokisana sy avo lenta ho an'ny fampiharana indostrialy sy ara-barotra ary mpanjifa.Androany, ny Xilinx dia miasa amin'ny maha-ampahany amin'ny AMD, Manohy manolotra vokatra lojika programme mandroso miaraka amin'ny fanohanana sy fanavaozana maharitra ela.

Famaranana

Ny XC2C256-7TQ144C dia mijoro ho an'ny fanjifana herinaratra ambany, fampisehoana haingana, ary haingam-pandeha haingam-pandeha, ary haingam-pandeha I / O Multiibille, ka mahatonga azy ho safidy azo antoka ho an'ny famolavolana nomerika maoderina.Ny fitambaran'ny 36 Macrocells, 118 i / O / O Pins, ary ny Interconfect Interconnect dia manohana ny fifehezana isan-karazany, mifanelanelana ary lojika lojika.Miaraka amin'ny fanohanana ny fandaharana an-tsambo, ny endri-tsoratra manavotra herinaratra, ary ny famonjen'ny herinaratra, ary ny hentitra I / O Configuration, dia mampifangaro tsara ny rafitra sy ny tontolo misy haingam-pandeha.

Datasheet PDF

Xc2c256-7tq144c Datasheets:

XC2C256 Datasheet.pdf

Coolrunner-II CPLD Designer Guide.pdf
