EPM3064ATC44-10 CPLD: endri-javatra, finiavana, fampiharana, ary fandaharana ISP

Ny EPM3064ATC44-10 avy amin'ny Intel's Max® 3000a andiany dia fitaovana mahery ho an'ny tetikasa nomerika.Ity fitaovana ity dia haingana sy malefaka ary mampiasa hery kely, mahatonga azy ho tonga lafatra amin'ny fampiasana isan-karazany.Ity torolàlana ity dia mandalo izay rehetra ilainao momba ny EPM3064Atc44-10, avy amin'ny zavatra azony atao amin'ny fomba hananganana azy, hanampy anao hanatsara ny rafitra elektronika.

katalaogy

EPM3064ATC44-10 Famaritana

ny EPM3064ATC44-10 Avy amin'ny andian-dahatsoratra Max® 3000a dia maneho ny fitaovana lojika lojika be pitsiny (CPLD) natao ho an'ny fangatahana nomerika isan-karazany.Miaraka amin'ny macrocells 64, ity fitaovana ity dia optimized ho an'ny valiny haingana amin'ny fanemorana ny fampielezana avo indrindra amin'ny 10 nanosecond, niantoka ny fahombiazana mahomby.Izy io dia miasa amin'ny volavolan-dalàna famatsiana 3,3V, ao anaty fonosana 44-pinem-pinces (TQFP), mety amin'ny fampiharana ara-barotra ao anatin'ny 0 ° C hatramin'ny 70 ° C.Ny ampahany nomerao EPM3064Atc4440 dia manangona ny famolavolana sy ny asany: EPM Ho an'ny andian-tsarimihetsika Max®, 3064 manondro ny modely manokana amin'ny 64 Macrocells, ny Ho an'ny teknolojia 3.3V mandroso, T Ho an'ny fonosana TQFP, ary C44 manamafy ny fanisana sy ny mari-pana amin'ny mari-pana.Ny suffix-10 manondro ny mari-pahaizana haingana haingana amin'ny fanemorana kely indrindra.Ity fitaovana ity dia vahaolana tonga lafatra amin'ny fampidirana SSI, MSI, ary LSI Logic fiasa, mifanentana amin'ny 100% ttl ttl.Izy io dia manohana ny fampidirana tsy misy fotony amin'ny fitaovana isan-karazany izay miainga avy amin'ny pals, gals ary 22v10s ho an'ny fitaovana mach sy plsi, ka mahatonga azy io ho be loatra.Azo alaina ao amin'ny safidy fonosana maro toa ny PSCC, Pqfp, ary TQFP, ny andian-dahatsoratra Max® 3000a dia manolotra fandanjalanjana ny famolavolana manerana ny fampiharana isan-karazany.

Raha mitady hanavao ny rafitra nomerika miaraka amin'ny fitaovana lojika azo itokisana sy mahomby ianao, ny fampiasam-bola amin'ny EPM3064AtC44-10 amin'ny be dia be dia be.Fanapahan-kevitra izay miantoka ny zava-bita mahery vaika sy ny tombony azo antoka.

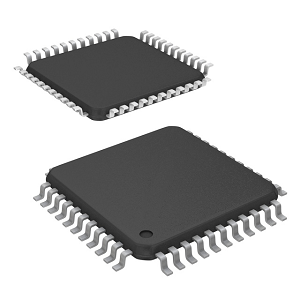

EPM3064ATC44-10 Modely

EPM3064ATC44-10 Fandraisana an-tongotra

EPM3064ATC44-10 Model 3D

EPM3064ATC44-10 endri-javatra

• Macrocells 64: Ity CPLD ity dia ahitana singa lojika 64 azo ampiasaina antsoina hoe Macrocellells.Ny macrocell tsirairay dia afaka miorina manokana amin'ny fanatanterahana ny lojika lojika sarotra, izay manome ny fitaovana hikarakarana ny fiasa sy ny fizotrany isan-karazany.

• Gates azo ampiasaina: Ny fitaovana dia manolotra vavahady azo ampiasaina 1,250.Ity torimaso be pitsiny ity dia manondro ny habetsaky ny fampidirana lojika azo atao ao anaty CPLD, mamela azy hanohana ny faribolana nomerika tsotra sy be pitsiny.

• Fandresen-dahatra fatra farany: Ny EPM3064ATC44-10 dia afaka miasa amin'ny fatrany avo indrindra amin'ny 222.2 MHz.Ity matetika ity dia manamora ny fanodinana haingana kokoa amin'ny fanodinana haingana kokoa, izay mahatonga azy ho tsara ho an'ny fampiharana mitaky fotoana haingana sy fandidiana haingam-pandeha haingam-pandeha.

• Fanemorana ny fanaparitahana: Mampiseho ny fanemorana ny fanalavirana ambany amin'ny 4,5 nanoseconds, ity CPLL ity dia nanamaivana ny fanemorana ny fotoana tamin'ny fampidirana ny fidirana amin'ny famoahana azy, ary ny fampitomboana ny fampisehoana rafitra sy ny fandraisana andraikitra ankapobeny.

• Manome volla: Izy io dia miasa amin'ny volavolan-dalàna 3.3V, miaraka amin'ny laharana azo avela amin'ny 3.0V ka hatramin'ny 3.6v.Ity habaka voloana ity dia manome fahafaham-po amin'ny fepetra takian'ny famatsiana herinaratra, ka mifanaraka amin'ny rafitra nomerika isan-karazany.

• I / O Pins: Ny fitaovana dia ahitana pinpo 34 / output 1, mamela ny fifandraisana be dia be amin'ny singa hafa amin'ny rafitra nomerika.Ireo pins ireo dia manamora ny famindrana angon-drakitra ao anatiny sy ivelan'ny CPLD, manohana ny fampandehanana malalaka.

• Karazana fonosana: Mipetraka ao anaty fonosana 4 44-pinem-pinces (TQFP), ny EPM3064AtC44-10 dia manome endrika endrika endrika izay mahasoa amin'ny fampiharana izay misy ny habakabaka, tsy misy lembenana amin'ny safidy I / O.

• Sehatra amin'ny mari-pana: Natao hampiasaina ao anaty mari-pana amin'ny mari-pana amin'ny mari-pana 0 ° C, ity CPLD ity dia mety amin'ny tontolo maro isan-karazany, ny fiantohana ny zava-bita azo antoka amin'ny toe-piainana mahazatra.

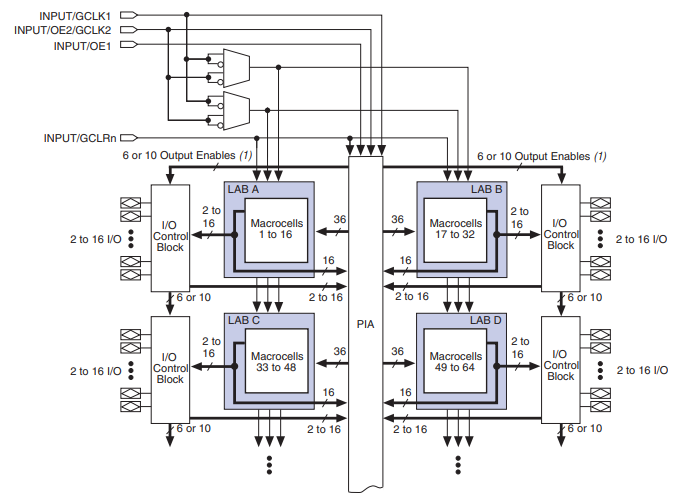

EPM3064ATC44-10 diagram

Ny sary an-tsary ho an'ny EPM3064AtC44-10 dia manome fanehoana fahitana momba ny maritrano anatiny, manasongadina ireo singa miasa sy ny fifandraisany.Ao amin'ny fototry ny famolavolana dia misy sakana misy lojika efatra (labs) misy marika A, b, c, ary d, samy manana ny 16 Macrocells 164 ho an'ny 64 Macrocells 64.Ireo laboratoara ireo dia mifandray amin'ny serasera inconnect inconnect (pia)Ny PIA dia miantoka fa ny lojika, ary ny lojika anatiny dia afaka mifampiresaka tsara sy mora vidy.Ny laboratoara tsirairay dia mifamatotra bebe kokoa amin'ny sakana I / OIreo sakana I / O dia mitantana ny fifaneraserana eo amin'ny marika ivelany sy ny lojika anatiny, ny fanolorana ny endri-javatra toy ny fandidiana bidirectional sy ny famoahana programa.Ny diagram dia mampiseho famantarana fifehezana toy ny famantaranandro manerantany (GCTK1 sy GCLK2), ny famoahana azy (OE1 sy OE2), ary maneran-tany maneran-tany (Gcln).

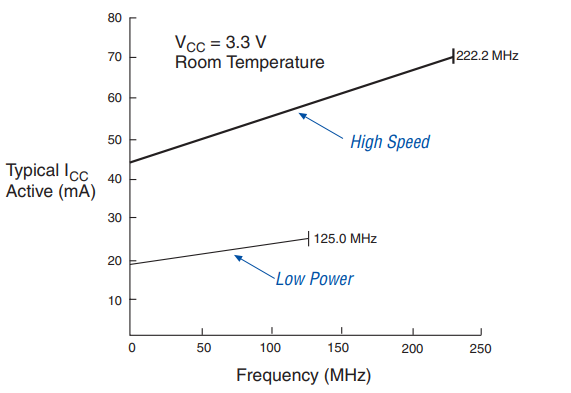

ICC vs. FUreency

Ny tabilao dia mampiseho ny fanjifana mavitrika mavitrika (ICC) mahazatra (ICC) mifanohitra amin'ny fatran'ny epm3064atc44Ny fomba fiasa roa dia manasongadina: Haingam-pandeha SY Hery ambany.Ao amin'ny fomba hafainganam-pandehan'ny hafainganam-pandeha, ny fanjifana amin'izao fotoana izao dia mampitombo ny fako miaraka amin'ny fatrany miasa, manomboka amin'ny 50MA ho an'ny 50Ma ho an'ny fatra ambany kokoa ary mahatratra 70ma amin'ny 70ma amin'ny 72.2 MHZ.Ity fomba ity dia natao ho an'ny fampiharana mitaky fampitana farany sy haingam-pandeha haingana kokoa.Mifanohitra amin'izany, ny maody herinaratra ambany dia mampiseho ny fihenan-kery ambany kokoa, manomboka amin'ny 20MA eo ho eo amin'ny 18Ma ambany kokoa ary miakatra hatramin'ny 30ma eo ho eo amin'ny 125 MHz.Ity fomba ity dia optimized ho an'ny fandidiana mahomby angovo, izay mety ho an'ny famolavolana laharam-pahamehana laharam-pahamehana amin'ny fampiasana ny haingam-pandeha ambany kokoa.

EPM3064ATC44-10 voafaritra manokana

Type	fikirana
mpanamboatra	Altera / Intel
ANDIAN-DAHATSORATRA	Max® 3000a
Packaging	lovia
Sata part	lany andro
Karazana program	Ao amin'ny rafitra programmable
Fanemorana ny fotoana tpd (1) max	10 NS
Voltage famatsiana - anatiny	3V ~ 3.6v
Isan'ny singa lojika / barazy	4
Isan'ny Macrocells	64
Isan'ny vavahady	1250
Isan'ny I / O	34
Mari-pana	0 ° C ~ 70 ° C (ta)
Typeing Type	Tendrombohitra
Fonosana / tranga	44-tqfp
Package mpamatsy mpamatsy	44-tqfp (10x10)
Laharana vokatra fototra	EPM3064

EPM3064ATC44-10 Dingana fandaharana ISP

1. Ampidiro ny ISP: Ity sehatra voalohany ity dia ny famenoana ny fampidirana / output (i / o) Pins avy amin'ny mode mpampiasa mahazatra mankany amin'ny mode ISP.Izy io dia dingana fanomanana izay miantoka ny fitaovana ho an'ny fandaharana, mitaky millisecond fotsiny ho feno.

2. Hamarino ny ID: Alohan'ny hanombohana fandaharana na fanamarinana, dia voamarina ny ID Silicon an'ny fitaovana mba hanamafisana ny maha-izy azy ary hiatrika mifanaraka amin'ny baiko fandaharana.Ity dingana ity dia haingana ary maka ampahany kely amin'ny fotoana fandaharana ankapobeny amin'ny ankapobeny.

3. Famafa lehibe: Mba hamafana ny angon-drakitra teo aloha avy amin'ny fitaovana, ny famafana lehibe dia tanterahana.Tafiditra ao anatin'izany ny famafana ny baiko famafana ao anaty fitaovana ary mampihatra pulse 100 millisecond mba hamafa ny sela EEPROM (Electrically Electric Constmalmable) ihany.Ity dingana ity dia manomana ny fitaovana ho an'ny angon-drakitra vaovao.

4. Programme: Mandritra ity dingana ity dia misy angon-drakitra vaovao ao anaty fitaovana.Ity dia misy ny fampidinana ny adiresy EEPROM tsirairay sy ny angon-drakitra vaovao ary ny fampiharana programming pulse hanoratana ny angon-drakitra ao amin'ny sela EEPRom.Ity dingana ity dia miverimberina amin'ny adiresy amin'ny alàlan'ny adiresy mandra-pahatonga ny angon-drakitra ilaina rehetra ao anaty fitaovana.

5. Hamarino: Aorian'ny fandaharam-potoanan'ny fandaharana dia voamarina ny angon-drakitra mba hahazoana antoka fa voasoratra tsara.Tafiditra ao ny famakiana ny angon-drakitra avy amin'ny adiresy EEPROM tsirairay ary ny fampitahana azy amin'ny angon-drakitra.Ity dingana ity dia miantoka ny fahamarinan'ny fandaharana ary averina isaky ny adiresy tsirairay.

6. Fivoahana ISP: Ny dingana farany famaranana ny I / O Pins avy amin'ny mode ISP miverina amin'ny làlan'ny mpampiasa.Sahala amin'ny sehatra ISP, ity dingana ity dia haingana ihany koa, mitaky millisecond ihany.Izy io dia manamarika ny fahavitan'ny fizotran'ny fandaharana, mamela ny fitaovana hanohy ny asa ara-dalàna.

EPM3064ATC44-10 fampiharana

Rafitra mipoaka

Ity CPLLD ity dia mety amin'ny fampiharana ny rafitra mandeha amin'ny rafitra izay takiana amin'ny lojika mahazatra mba hampitomboana ny fiasa microcontrollers.Izy io dia afaka manatanteraka asa toy ny fifampiraharahana, fanaraha-maso ny fanodinana famantarana ary ny fitantanana ireo periphers fitaovana, izay manatsara ny fahaiza-manao sy ny fahombiazan'ny famolavolana sy ny famolavolana onjam-peo.

fifandraisan-davitra

Ao amin'ny sehatry ny fifandraisan-davitra, ny EPM3064Atc44-10 dia manana anjara toerana amin'ny fitantanana protocol, ny fitantanana ny tsy fivadihana ary ny fitantanana data.Ny fahaiza-manao fanodinana lojika haingam-pandeha avo lenta dia mifanaraka amin'ny fampiharana toy ny fanodinana famantarana nomerika, ny fikomiana ary ny fidirana amin'ny fomba fiovam-po, ny fanampiana ny fitazonana ny angon-drakitra mahomby sy ny fahatokisan-tena mahomby.

Fitadinana sy famoarana fandrefesana

Ny fitaovana dia ampiasaina be dia be amin'ny fitsapana sy ny fandrefesana fitaovana noho ny natiora sy ny asa haingana.Izy io dia mahavita mitantana ny lojika lojika ilaina amin'ny angon-drakitra fampidirana angon-drakitra, mpamokatra sonia ary famakafakana, manome ny fifehezana sy fampifanarahana ilaina amin'ny tontolo fitsapana ara-tsiansa sy indostrialy.

Rafitra fanaraha-maso ny indostria

Amin'ny maha-mpandraharaha lojika programa (PLC) programa), ny EPM3064AtC44-10 dia hita ao amin'ny fampiharana isan-karazany sy ny fizotran'ny fanaraha-maso.Manolotra ny fahaiza-manao lojika ilaina amin'ny fifehezana milina, famantarana ny fizotrany ary ny fanatanterahana ny fisavana fiarovana, raha miasa tsara eo ambany toe-javatra indostria ary ao anatin'ny mari-pana be dia be.

Electronics Consumer

Amin'ny elektronika elektronika, ity CPLD ity dia manampy amin'ny famolavolana fanavaozana amin'ny fitaovana toy ny rafitra an-trano smart, fitaovana filalaovana portable, ary fitaovana fampivoarana / fahitana.Manohana vahaolana lojika sarotra izay manatsara ny fampiasa amin'ny fitaovana, manatsara ny fifandraisana, ary ahafahan'ny fampidirana ny endri-javatra manaraka ny vokatra ho an'ny mpanjifa.

EPM3064ATC44-10 ampahany mitovy

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 Fividianana torolàlana

Rehefa mandinika ny fividianana ny EPM3064ATC44-10 dia misy lafiny maromaro tokony hotadidinao mba hiantohana ny fitakianao ny tetik'asa.Voalohany, fantaro tsara fa tsy feno ny singa ity, na dia mbola manome tahiry voafetra ihany isika.Hamarino fa mifanaraka amin'ny zavatra ilainao ny fepetra ara-teknika.Ny EPM3064ATC44-10 dia manasongadina 64 Macrocells, miasa amin'ny fatrany avo indrindra 222.2 MHz, ary natao ho an'ny famatsiana herinaratra 3.3V ao anaty fonosana 44 pin TQFP.Ilaina ny mandinika ny datasheet sy ny fampiharana ny fangatahana mba hahatakarana tsara ny fampidirana sy ny fepetra takiana amin'ity singa ity.Raha jerena ny sata tsy feno ny singa, dia manombatombana safidy hafa izay manome fiasa mitovy ary manohana mavitrika.Zava-dehibe io dingana io amin'ny fitazonana ny halavan'ny sy ny fomba fijery ny tetik'asa.

EPM3064ATC44-10 Tombontsoa

Fampisehoana haingam-pandeha avo lenta

Ity fitaovana ity dia mahavita miasa amin'ny fatrany avo indrindra amin'ny 222.2 MHz, izay ahafahana manamboatra data sy asa haingana.Ny fanemorana ny fanalefahana ambany 4,5 nanoseconds dia manamaivana ny fotoana ilana famantarana ny fandehanana amin'ny alàlan'ny fitaovana, izay mampitombo ny fandraisana andraikitra sy ny fanatanterahana ny rafitra sy ny fanatanterahana ny fampiharana.

Ny fanjifana herinaratra ambany

Namboarina ho an'ny fahombiazana, ny EPM3064AtC44-10 dia miasa amin'ny volavolan-dalàna 3.3V, izay manampy amin'ny fampihenana ny fanjifana herinaratra ankapobeny amin'ny rafitra dia ampahany amin'ny.Ity fampiasa ity dia mahasoa amin'ny fitaovana portable sy bateria izay takiana amin'ny fahombiazan'ny herinaratra.

Reportmrammability sy fandeferana

Ny toetra fanao an-tsokosoko dia mamela ny fitrandrahana sy fanavaozana amin'ny dingana famolavolana sy aorian'ny fampielezana, manohana ny fanatsarana sy ny fampifanarahana mba hanovana ny filam-teknolojia tsy mitaky famerenam-po.

Fahaiza-manao fanelanelanana malalaka

Miaraka amin'ny 34 I / O / O EPM3064Am444Ity fandanjalanjana ity dia lehibe ho an'ny rafitra sarotra izay mitaky fifandraisana maro eo amin'ny fitaovana isan-karazany.

Fahatokisana sy faharetana

Namboarina miaraka amin'ny maritrano, tsy miforitra, tsy mivoatra, ity CPLL ity dia mitazona ny tsy fivadihana sy ny fampiasa amin'ny fandaharam-potoana mandritra ny fotoana, hiantohana ny fampisehoana sy fahatokisana tsy tapaka na amin'ny fihodinan'ny herinaratra matetika na amin'ny fihodinan'ny herinaratra matetika na amin'ny fomba fiasa matetika na amin'ny fomba fiasa matetika.

Fampidirana an-tsokosoko miaraka amin'ny fitaovana lojika efa misy

Ny EPM3064ATC44-10 dia afaka manolo mora foana ireo karazana lojika be dia be toy ny pals sy ny gals, mampihena ny fahasarotan'ny rafitra ary ny fanatsarana ny fahombiazana.Ity fahaiza-manao ity dia manome safidy tsara ho an'ny fanatsarana ireo rafitra efa misy na mampisongadina ny asa marobe amin'ny fitaovana iray.

Sehatra amin'ny mari-pana malalaka

Mety amin'ny fampiharana ara-barotra, ity fitaovana ity dia miasa tsara ao anatin'ny 0 ° C hatramin'ny 70 ° C.Ity fandrefahana ity dia ahafahana manafoana amin'ny tontolo isan-karazany, avy amin'ny toeran'ny birao mankany amin'ny toerana indostria, tsy misy fanalam-baraka.

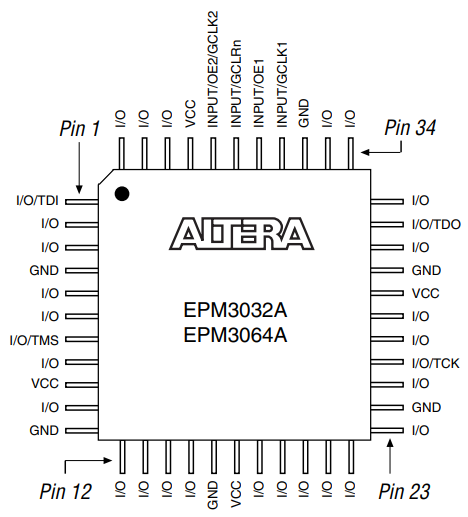

EPM3064ATC44-10 diagram pin-out pin-out

Ny ep3064atc44-10 diagram pin-out pin-out dia maneho ny fandaharana ara-batana ny pins ho an'ny fitaovana.Manome tsipiriany momba ny fiasa sy ny fanendrena ny PIN tsirairay ao amin'ny fonosana 44-PIN.Ny tsipika tsirairay dia misy marika amin'ny fiasa voatondro, toy ny I / O (Input / output), ny famatsiana herinaratra (VCC), ny marika (GNND), na ny famantarana manokana toa ny TDI, TDO, TMS, ary TCK, izay ampiasaina amin'ny jtagfandaharana sy debugging.Ny sary dia mampiasa fomba fijery ambony indrindra amin'ny sombintsombiny, miaraka amin'ny fanondroana mazava ny pin-isa momba ny hamantarana ny toerana misy ny PIN mifandraika amin'ny fonosana PIN.

Ny fanendrena PIN dia misy pins maro I / O, izay manome fahafaham-po amin'ny fanelanelanana ny fitaovana amin'ny singa hafa amin'ny faritra iray.Pins toy ny fidirana / gclk sy ny fidirana / oe dia manasongadina, mampiseho ny anjara toerany amin'ny fomba fiasa amin'ny fomba fanao amin'ny famantaranandro na fihetsika amin'ny alàlan'ny fantsom-pifandraisana ankapobeny.Ireo pins multifunctional ireo dia tsara amin'ny fanentanana ny fampiasana ny fitaovana amin'ny rindranasa lojika.Ny sary dia namantatra ny hery sy ny tany an-tany izay nizara nanerana ny fonosana, niantoka ny fanaterana hery sy ny tsy fivadiham-pahefana.Miaraka amin'ny fanamarihana zorony manondro ny PIN 1, ny sary dia manampy amin'ny fomba tsara ny sombin-tsofina mandritra ny fivoriambe, ary mampihena ny mety hisian'ny lesoka.

EPM3064ATC440 Manufacturer

Altera dia nalaza noho ny fpga sy ny laharan'ny vokatra CPLD, toy ny andiany max sy Stratix.Ny EPM3064ATC44-10, ampahany amin'ny andian-dahatsoratra Max 3000a, dia iray amin'ireo CPLD malaza an'i Altera.Ny fahazoana ny paositra, Intel dia nifantoka tamin'ny Finday Technology FPGANy lineup fpga Intel dia ahitana ny andiany 10 sy ny stratix 10 andiany, ny filàna filàna ao anaty 5g sy ny rahona.Intel dia nanemotra ny vokatra Altera sasany toy ny EPM3064AtC44-10 ho ampahany amin'ny tetezamita amin'ny teknolojia vaovao.Ny Intel dia mitohy amin'ny lojika programa, manamafy ny fanafainganana sy ny fanamafisana ny fanodinana amin'ny fanavaozana ao amin'ny karatra ACAap sy FPGA.

Famaranana

Ny EPM3064ATC44-10 dia safidy tsara indrindra amin'ny famoronana na fanatsarana ireo fitaovana nomerika.Haingam-pandeha, mahomby ary afaka mifandray amin'ny singa maro hafa, ka ilaina ho an'ny fampiharana elektronika isan-karazany.Ity torolàlana ity dia nanarona ny endriny lehibe, ny fomba azo ampiasaina amin'ny fitaovana samihafa, ary ny tombontsoany, mampiseho ny fomba ahafahany manampy ny rafitra elektronika mandroso sy azo antoka kokoa.Na manavao ny fitaovana taloha ianao na manorina zava-baovao, ny EPM3064AtC440 dia ampahany lehibe izay manampy amin'ny fanamboarana ny zava-drehetra.

Datasheet PDF

EPM3064ATC44-10 Datasheets:

Max 3000a fitaovana Data Data Data.pdf
