Fomba fanarenana ny tetezana feno: mahomby AC amin'ny fiovam-panaovana DC, ny famolavolana fizaran-tany ary ny fampiharana

Zava-bary iray feno ampiasaina mba hanovana ny fifandimbiasana (AC), toy ny hery avy amin'ny rindrin'ny rindrin'ny rindranao, ho amin'ny direct ny ankehitriny (DC), izay karazana hery ampiasain'ny ankamaroan'ny fitaovana elektronika.Tsy toy ny rafitra tsotra kokoa izay mandany ny antsasaky ny herinaratra miditra, ny sisin'ny tetezana feno dia mampiasa diodes efatra mba hahazoana antoka fa maka hery avy amin'ny fihodinan'ny tsingerin'ny AC sy ny tsingerin'ny AC.Ity lahatsoratra ity dia handinika ny fomba fiasan'ny tetezana feno, ny faritra, ary ny antony maha-zava-dehibe ny teknolojia maro ankehitriny.

katalaogy

Famintinana ny fomba fanamboarana tetezana feno

ny Famaritana ny tetezana feno, fantatra ihany koa amin'ny maha-betezo ny tetezana feno onjam-peo na ny tetezana iray diode fotsiny, dia faritra elektronika natao hanova ny hafa (ac) ho amin'ny Direct Current (DC).Izy io dia singa amin'ny alàlan'ny fampiharana elektronika sy elektronika maro izay takiana ny volavolan-dalàna DC maharitra.Tsy toy ny zoro onja iray izay, izay mampiasa ny antsasaky ny onjam-peo AC, ny fitsipi-pitenenana iray feno dia manararaotra ny halavan'ny tsingerin'ny AC sy ny tsingerin'ny AC, izay mahatonga azy hahomby kokoa amin'ny fiovam-po.Ny fandidiana ny tsipika tetezana feno dia miankina amin'ny fanitsiana ny dioda efatra nalamina tamin'ny fananganana tetezana.Ireo diode ireo dia miasa miaraka mba hiantohana fa ny fitarihan'ny fikorianan-drivotra ankehitriny dia mijanona ho mitovy amin'ny enta-mavesatra, na inona na inona ny fanajana ny fidirana Ac.Ity fandaharana ity dia mamela ny fizaran-tany ahafahana manitsy ny halaviran'ny onjam-pampianarana roa, izay vokarina amin'ny famoahana DC mitohy sy maharitra dia raha ampitahaina amin'ny hetsi-doha.

Ny iray amin'ireo tombony lehibe amin'ny fanamarihan'ny tetezana feno dia ny fahombiazan'ny fanatsarana azy.Koa satria mandamina ny onjam-peo AC fa tsy antsasaky ny iray, dia miteraka volavolan-dalàna avo lenta kokoa, izay mahasoa amin'ny fampiharana azo ampiharina.Ankoatr'izay, amin'ny alàlan'ny fampiasana tanteraka ny herin'ny fampidirana, dia mampihena ny fahaverezam-pahefana sy ny fanesorana ny hafanana, izay manao azy ho safidy tiana indrindra amin'ny rafitra famatsiana herinaratra isan-karazany.Ny fehikibo tetezana feno dia ampiasaina be dia be amin'ny fizarana famokarana herinaratra, ao anatin'izany ireo hita ao amin'ny adaptters herinaratra, mpanasitrana bateria ary fitaovana famatsiana solosaina.Ireo fitaovana ireo dia mitaky volavolan-kevitra tsy miovaova sy azo itokisana mba hiantohana ny fiasan'ny singa elektronika.Ny fahaizan'ny zoro tetezana feno hanaterana ny herinaratra malefaka sy mahomby dia mahatonga azy ho singa manan-danja amin'ny injeniera elektronika sy elektronika maoderina.

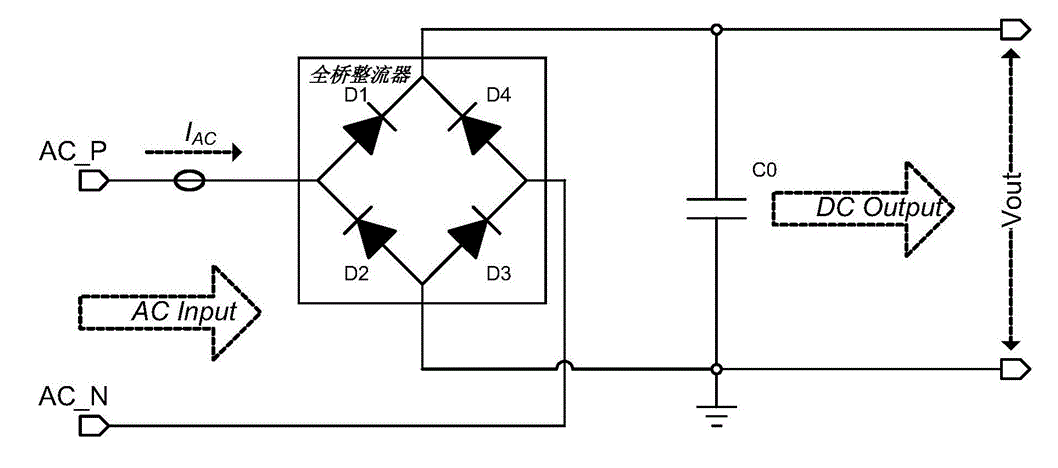

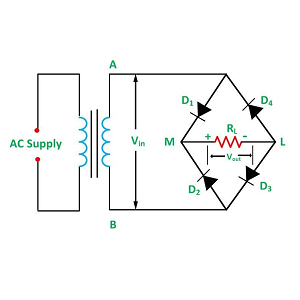

Sary 2.Famaritana ny tetezana fenoDiagram

Ny sary dia ny fizaran-tany dia mampiseho ny fitsipiky ny tetezamita fiasa feno onja feno onja, singa elektronika iraisan'ny elektronika ampiasaina mba hiova fo (ac) ho an'ny Direct Current (DC).Ny fizaran-tany dia ahitana diodes efatra (D1, D2, D3, ary D4) nalamina tao amin'ny konfigurasi tetezana.Manana terminal roa ac (misy marika AC_P sy AC_N) sy ny famoaham-bidy DC roa DC.Rehefa ampiharina ny volavolan-dalàna, dia mampiasa ny diodes ny sisintany mba hiantohana fa ny fandehan-javatra misy azy ireo amin'ny lafiny mitovy mandritra ny halavan'ny tsingerin'ny AC.Ao amin'ny tsingerin'ny antsasaky ny fihodinana, ny diodes D1 sy D2 dia mandroso ary mamela ny handalo ankehitriny, raha toa ka D3 sy D4 dia mifamadika ary manakana ny ankehitriny sy ny fanakanana ny ankehitriny.Mandritra ny tapaky ny tsingerin'ny antsasaky ny tsingerin'ny ratsy, D3 sy D4 dia lasa miorim-paka sy manao fihetsika sy fitondran-tena, raha toa ka D1 sy D2 manakana ny ankehitriny.Ity dingana ity dia manitsy ny fampidirana AC, mamokatra famoahana DC pulsating.Ny capacitor (C0) dia manatsara ny famoahana azy, mampihena ny fihenan'ny volavolan-tena ary mamorona volavolan-kevitra DC maharitra kokoa (VOUT).

Fanamboarana ny tetezana feno onjam-peo feno

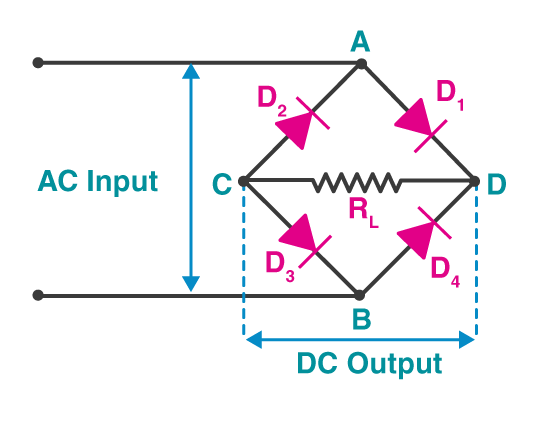

Sary 3. Fitaovana fanamboarana bave feno

Fehezan-jiro feno onja, faribolana elektronika natao mba hiova fo (ac) amin'ny fomba mahomby (AC).Ity dingana fanitsiana ity dia miankina amin'ny fandidiana ny dioda sy ny vesatra manohitra, samy mandray anjara amin'ny fiasa sy ny fahombiazan'ny fizaran-tany.Ny fananganana ny sisiny dia ahitana ireto singa manaraka ireto:

1. Dogiodes efatra (D₁, D₂, D₃, D₄)

Ny diodes efatra dia ny fon'ny faritra ary nalamina tamin'ny fanitsiana tetezana.Izy ireo dia manana anjara toerana ao amin'ny fizotry ny fanitsiana amin'ny alalàn'ny hetsika ankehitriny mba hikoriana amin'ny lalana iray monja amin'ny alàlan'ny enta-mavesatra, na inona na inona fampidirana ny Polarity Ac.Ny diode tsirairay dia miasa ho valve tokana ho an'ny herinaratra.Mandritra ny tsingerin'ny antsasaky ny fidirana amin'ny AC, ny diodes d₁ sy ny d₂ dia lasa misavoritaka, mamela ny ankehitriny hikoriana amin'ny vesatra.Mandritra izany fotoana izany, ny diodes d₃ sy d₄ dia mihodina ary manakana ny ankehitriny.Izany dia miantoka fa mikoriana ao amin'ny lalana tokana amin'ny alàlan'ny enta-mavesatra.

Mandritra ny antsasaky ny tsingerin'ny antsasaky ny fidirana amin'ny AC, ny anjara asan'ny dioda dia mifamadika.Ny doges d₃ sy ny d₄ dia lasa miorim-paka, manao fihenam-bidy, ary ny doka D₁ sy D₂ dia mihodina ary manakana ny ankehitriny.Indray, ny fandehan-javatra ankehitriny amin'ny lalana mitovy amin'ny enta-mavesatra, mitazona ny tsy fitoviana ankehitriny.Ity fandidiana ny dioda ity dia miantoka fa ny halavan'ny onjam-peo AC dia ampiasaina, ary niafara tamin'ny fiovam-po mahomby kokoa raha oharina amin'ny hetsi-bava antsasaky ny onja, izay mampiasa antsasaky ny tsingerin'ny AC.

2. Voadaroka (r_L)

Ny vesatra manohitra, misy marika r_L Ao amin'ny sary, dia maneho ny singa na fitaovana izay mampiasa ny famoahana DC reckectified.Ity vesatra ity dia mety ho mpanohitra, fitaovana elektronika, na fitaovana rehetra izay mitaky ny fahefana DC hiasa.Ny fiparitahana ankehitriny dia mandeha amin'ny alàlan'ny enta-mavesatra, izay manafaka hery azo ampiasaina.Ny zava-bitan'ny fizaran-tany sy ny fahombiazan'ny fizarazarana dia miankina amin'ny toetoetran'ny vesatra sy ny kalitaon'ny famoahana voromahery.Ny vesatra dia mifamatotra manerana ny faran'ny famoahana DC, misy marika B sy D ao amin'ny Diagram.Ny fitarihan'ny fikorianan-javatra amin'izao fotoana izao dia mijanona tsy miovaova noho ny fizotry ny fanitsiana, miantoka ny fandefasana ny DC tsy misy fepetra.

3. Ny famerenam-bidy AC (A sy C)

Ny fanamarihana dia misy ny terminaly roa misy marika A sy C, izay ifandraisan'ny AC.Ny polarites ny ac ny fampidirana Ac dia miavaka, miaraka amin'ny tsingerin-tsolika tsara sy ratsy izay zahana amin'ny alàlan'ny dioda.Ny volavolan-dàlana fidirana dia alefa amin'ny alàlan'ny tambajotra tetezana, miantoka fa ny halavan'ny AC samy hafa dia mandray anjara amin'ny famoahana izao.

4. Fitaovana famoahana DC (B sy D)

Ny rectifier dia mamokatra volavolan-kevitra DC manerana ny famoaham-bidy, misy marika B sy D ao amin'ny sary.Ny famoahana DC dia onjam-peo DC, miaraka amin'ny antsasaky ny fihodinan'ny fihodinan'ny AC dia miovaova amin'ny antsasaky ny vidiny.Na dia tsy mahagaga aza io onjam-peo io dia mbola misy ny fihenam-bidy, na ny ripples, noho ny dingana fanitsiana.Ny fehin-kibo feno onjam-peo feno dia mahomby satria mampisaraka ny halavan'ny AC ny halavan'ny AC, mandaitra tsara ny fatran'ny famantarana ny vokatra raha ampitahaina amin'ny hecve.Ity fitomboan'ny fatra ity dia manamora ny fanamaivanana ny ripples amin'ny alàlan'ny singa sivana toa ny capecitor na ny mpiray tampo, mamokatra famoahana DC bebe kokoa ho an'ny fampiharana azo ampiharina.Ity famolavolana ity dia ampiasaina amin'ny faritry ny famatsiana herinaratra noho ny fahaizany manome ny volavolan-dalàna momba ny famoaham-bola avo kokoa, ny fahombiazana avo kokoa, ary ny fampiasana tsara ny hery fampidirana raha ampitahaina amin'ny boribory mora kokoa.

Fampiasa amin'ny fomba fiasa feno

Ny fehikibo amin'ny tetezana feno, izay malaza amin'ny fahaizany manova ny fifandimbiasana (AC) ho amin'ny ankehitriny (DC).AC, izay azo ampiasaina amin'ny rafi-pitondran-tena, ara-barotra ary indostrialy, tsy mendrika ho an'ny ankamaroan'ny fitaovana elektronika noho ny toetrany bidirectional, izay mifandimby amin'ny tsingerin-taona tsara sy ratsy.Ny zoron'ny tetezana feno dia miresaka ity olana ity amin'ny alàlan'ny fampiasana fanitsiana stratejika amin'ny fanamaivanana ny fanovana ny AC ho ao amin'ny DC, ka mahatonga fitaovana elektronika mba hampiasaina am-pahatokiana.Ny dingana fanitsiana dia manomboka amin'ny fidirana Ac, izay manaraka ny lamina sinusoidal miaraka amin'ny tsingerin-taona tsara sy ratsy, dia miditra amin'ny faribolana mahitsy.Ny famolavolana sisiny dia ahitana dioda efatra, ary nalamina tamin'ny fanitsiana tetezana, izay miara-miasa mba hampifanarahana ny fikorianan'ny herinaratra amin'ny lafiny iray ihany.Raha ny fampidirana ny AC dia mifandimby, ny tsiroaroa dioda manokana mandritra ny antsasaky ny fihodinana.

Mba hamoronana volavolan-dalàna miaro sy azo ampiasaina sy azo ampiasaina, ny famoaham-bary dia matetika dia mandalo amin'ny singa sivana, toy ny capacititor.Ny capacitor dia mitantana ny fiampangana mandritra ny tendron'ny tampon'ny DC pulsating ary mamoaka izany mandritra ny troughs, mampihena ny fihenam-bidy sy fanalefahana ny onja.Ny volavolan-dalàna DC vokatr'izany dia tsy miova sy mety amin'ny famoizam-po fitaovana elektronika.Ny maha-zava-dehibe ny fehikibo amin'ny tetezana feno dia mihoatra lavitra noho ny fiovam-po tsotra.Ny famoahana DC tsy miova dia tsara amin'ny fiasa amin'ny fitaovana elektronika isan-karazany, avy amin'ny gadget ao an-tokantrano toy ny Smartphone, ny takelaka ary ny solosaina ho an'ny mpizara solosaina, ny tamba-jotra amin'ny solosaina, ary ny milina fitoniana.Ireo fitaovana sy rafitra ireo dia mitaky famatsiana herinaratra maharitra sy mitohy mba hialana amin'ny olana momba ny fampisehoana na ny fahasimbana mety vokatry ny fihenam-bidy ao anaty fidirana elektrika.Ny fahaizan'ny mahira-doha hampiasana ny halavan'ny onjam-peo dia mahatonga azy ho mahomby kokoa noho ny hazivazy iray antsasaky ny onja, manome volavolan-kevitra avo lenta kokoa ary manamaivana ny fanao angovo.Amin'ny fiantohana ny famatsiana tsy tapaka sy azo itokisana, ny fihenan'ny tetezana feno dia tsy manatsara ny fanatanterahana ireo fitaovana izay misy azy ireo fa manitatra ny fiainany amin'ny alàlan'ny fiarovana ny tsy fanarahan-dalàna.Io fahombiazana sy fahatokisana io no mahatonga azy io ho singa amin'ny rafitry ny fiovam-po sy angovo maoderina.

Dinamika fandidiana amin'ny endrika mahitsy

Ny fandehan-joro iray feno dia tsy misy dikany ary ilaina amin'ny fiovam-ponenana ankehitriny (ac) ho amin'ny Direct Current (DC), fanovana lehibe ho an'ny famokarana fitaovana elektronika tsy tambo isaina.Ity dingana ity dia azo raisina ho toy ny andian-dahatsoratra mifanelanelana, samy manana anjara toerana amin'ny fiantohana ny fahombiazana, ny fahamarinan-toerana ary ny fahatokisana ny famoahana DC.

1. Ny fampidirana sy ny fanitsiana ny fanovana

Ny dingana fanitsiana dia manomboka amin'ny fidirana Ac, matetika avy amin'ny famatsiana herinaratra mahazatra, toy ny fivoaran'ny rindrina.Na izany aza, ny volavolan-tsarin'ity fampidirana AC ity dia matetika be loatra na tsy mendrika amin'ny fampiasana mivantana amin'ny faribolana elektronika.Mba hamahana izany, ny transformer iray dia miasa mba hidina amin'ny haingam-pandeha mankany amin'ny haavo azo antoka kokoa sy azo tanterahana kokoa.Ny transformer dia tsy manitsy ny volavolan-dalàna fampidirana ihany fa manalavitra ny fizaran-tany avy amin'ny famatsiana herinaratra lehibe indrindra, manome soso-kevitra fanampiny.Amin'ny alàlan'ny fanesorana ny volavolan-dalàna, ny mpanova dia manome antoka fa ny zorony dia miasa tsara amin'ny fomba mahomby rehefa manamaivana ny loza ateraky ny spike na ny fanalefahana izay mety hanimba ny singa elektronika.Ity sehatra fiomanana ity dia zava-dehibe amin'ny fanaovana ny fampidirana AC amin'ny dingana fanitsiana.

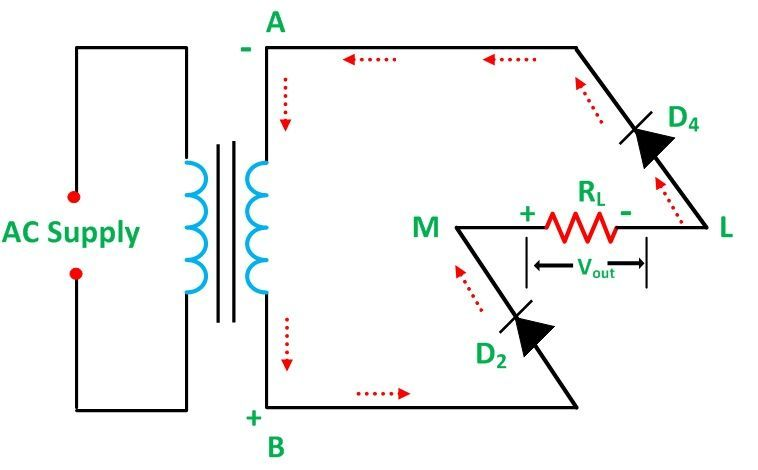

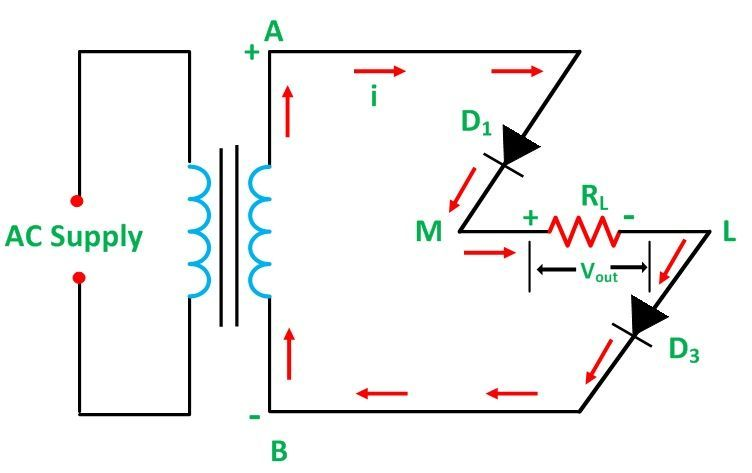

2. Fampiasana fampiasa amin'ny diode mandritra ny tsingerin'ny antsasaky ny zavatra tsara sy ratsy

3. Fanamafisana capacitor

Ny famoahana voromahery amin'ity sehatra ity, raha mbola tsy miangatra, dia mbola misy ny fihenam-bidy na ny ripples noho ny toetran'ny fidirana amin'ny AC tany am-boalohany.Mba hanamora ny ripples ireto ary mamokatra volavolan-dalàna DC maharitra kokoa, ny capacitor iray dia apetraka manerana ny fivoaran'ny rectifier.Ny capacitor dia miasa amin'ny alàlan'ny fiampangana rehefa mahatratra ny tampony ny volavolan-dalàna ary esorina rehefa milatsaka ny volavolan-dalàna.Ity dingana ity dia mameno ny elanelana eo anelanelan'ny pulses amin'ny onjam-peo miharatsy, mampihena am-pahombiazana ny fiovan'ny volavolan-tena.Ny vokatra dia famoahana DC tsara indrindra DC ho an'ny fitaovana elektronika saro-pady.Ao amin'ny fampiharana mitaky fanamarihana, toy ny fitadiavana ara-pitsaboana, fitaovana ara-pitsaboana, ary microcontrollers, ity dingana fanivanana ity dia miantoka fa mijanona ho maharitra sy azo itokisana ny habetsaky ny sivana.

4. Fanamafisana volonta

Na dia aorian'ny fanivanana aza, ny fihenam-bidy na ny tsy fanarahan-dalàna dia mety maharitra amin'ny famoahana DC.Raha te-hanatsara ny kalitaon'ny volavolan-tena, ny singa fanitarana haingam-pandeha fanampiny, toy ny fizaram-bidy volavolan-dalàna na ny faribolana lehibe kokoa, dia matetika miasa.Ny mpikirakira volavolan-kevitra dia natao mba hitazomana ny volavolan-dalàna tsy tapaka, na dia miovaova aza ny volavolan-kevitra fidirana na ny vesatra.Ity fanamafisana ity dia zava-dehibe amin'ny fitaovana izay mitaky famatsiana volavolan-tena marina sy tsy miovaova, toy ny mpikatroka, sensor, na modules fahatsiarovana.Amin'ny fiantohana fa ny volavolan-dalàna momba ny famoahana dia mijanona ao anaty sangan'asa voafaritra, manatsara ny fampisehoana ny fampisehoana sy ny halavan'ny fitaovana ampiasain'ny haingam-pandeha.

Ny fizotran'ny fiasa manontolo amin'ny sisin'ny tetezana feno dia asiana hazoto hanamafisana ny fahombiazan'ny angovo rehefa manamaivana ny fahaverezan'ny herinaratra.Amin'ny alàlan'ny fampiasana ny halavan'ny fidirana sy ny ratsy indrindra amin'ny AC, ny sisiny dia mahatanteraka ny fahombiazana bebe kokoa raha oharina amin'ny hetsi-doha amin'ny antsasaky ny onja, izay mampiasa antsasaky ny onjam-peo AC ihany.Ankoatr'izay, ny fomba fiasa tsy miova, ny fanitsiana, ny fanodinana, ny fanivanana ary ny fanamafisana ny fidirana dia manome antoka fa tsy maharitra ihany ny famoahana fa tsy azo antoka ihany koa amin'ny fampiasana singa elektronika.Amin'ny alàlan'ity dingana efatra ity dia manome famatsiana herinaratra azo itokisana sy mahomby ary mahomby ny famatsiana herinaratra sy rafitra sy rafitra elektronika.Amin'ny alàlan'ny famoahana ny famoahana DC tsy miovaova sy maharitra dia miaro ny faribolana manoloana ny fihenam-bidy amin'ny habetsaky ny volavolan-dalàna ary miantoka ny fiasa mety sy manitatra ny fitaovana amin'ny fitaovana izay heriny.Izany dia mahatonga ny singa iray manan-danja amin'ny famolavolana famokarana herinaratra maoderina.

Feno ny tetezana feno fehikibo fehikibo.

Ny volon-koditra tsy misy dikany (PIV), ny fanondroana ny dioda ampiasaina ao anaty sisiny amin'ny alàlan'ny tetezana feno onja, satria mamaritra ny fahaizany mahatohitra ny foto-kevitra mifamadika indrindra mandritra ny vanim-potoana tsy fitoviana.Ny PIV dia manome antoka fa ny diodes dia afaka miatrika ny volavolan-tena avo indrindra mety hiainany amin'ny fihenam-bidy mifanohitra tsy misy tsy fahombiazana na fanakanana.Ity tarehimarika ity dia ampiasaina amin'ny rindranasa avo na indostrialy, izay misy ny boribory dia miharihary ny haavon'ny volavolan-kevitra sy ny fihenam-bidy.Ny fahatakarana ny PIV dia manampy amin'ny famolavolana endrika famolavolana izay tsy mahomby ihany fa tsy matotra ary azo itokisana amin'ny toe-javatra isan-karazany.

Kajy sy fampiharana ny PIV

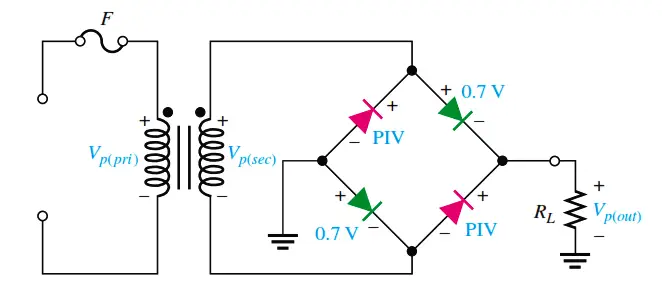

Sary 6. Modely Diode azo ampiharina miaraka amin'ny kajy PIV

Ny PIV ho an'ny diode tsirairay ao anaty tsipika fametahana Wave Wave feno dia ny volavolan-kevitra farany indrindra izay tsy maintsy manakana ny diode.Io lanja io dia mitovy amin'ny volavolan-dalàna AC amin'ny famatsiana ny famatsiana, izay azo isaina amin'ny alàlan'ny fampitomboana ny rms (fotaka)Manodidina ny 325 volts (230 × √2).Vokatr'izany, ny salanisan'ny PIV ho an'ny diode tsirairay ao amin'ny rectifier dia tsy maintsy ho 325 volts farafaharatsiny mba hiatrehana am-pahatoniana ity volavolan-dalàna ity.

Amin'ny faribolana izay misy ny transformer iray mba hialana na hidina ny volavolan-dalàna fampidirana, ny kajy PIV dia tsy maintsy kaonty ihany koa ny volavolan-dalàna.Ohatra, raha hidina ny volavolan-dàlana amin'ny 120 Volts ny mpanova, ny volavolan-bolam-peo dia eo amin'ny 170 volts (120 × √2), ary ny diodes dia tokony hanana mari-pahaizana PIV farafahakeliny 170 farafahakeliny.Fiantohana fa ny mari-pahaizana PIV isaky ny lalao Diode tsirairay na mihoatra ny volavolan-kevitra momba ny pejin-javamaniry kajy mba hisorohana ny fanodikodinana mihodina ary miaro ny havana amin'ny fahasimbana vokatry ny toe-piainana vokatry ny toe-piainana ateraky ny toe-piainana vokatry ny toe-piainana vokatry ny toe-piainana vokatry ny toe-piainana vokatry ny toe-piainana vokatry ny toe-piainana vokatry ny toe-piainana.

Fifidiana sy faharetana amin'ny diodes mifototra amin'ny PIV

Ny fisafidianana diodes miaraka amin'ny mari-pahaizana PII izay mety dia dingana manan-danja amin'ny fiantohana ny faharetana maharitra sy ny fahatokisan'ny onjam-peo feno.Ny dierde misy tahiry pivika avo kokoa noho ny volavolan-kevitra ambony kajy dia manome margin fiarovana fanampiny, mahatonga ny fizaran-tany bebe kokoa manohitra ny spike tsy ampoizina na fanalefahana ao amin'ny famatsiana AC.Ity mpandeha fiarovana ity dia lehibe amin'ny fampiharana indostrialy sy avo lenta, izay matetika ny fihenan'ny herinaratra matetika sy henjana.

Ny fampiasana diodes miaraka amin'ny salanisa tsy ampy dia mety hiteraka tsy fahombiazana matetika, satria ny diodes dia mety tsy hanakana ny volom-barotra mifamadika mandritra ny fandidiana.Rehefa mandeha ny fotoana, dia mety hiteraka fahasimbana be loatra, manimba ireo singa hafa ao amin'ny faritra, ary tsy fahombiazana tanteraka mihitsy aza.Mifanohitra amin'izany, ny diodes miaraka amin'ny soato-bolo tsara na somary voafaritra tsara dia manampy amin'ny fiantohana fa afaka miatrika toe-javatra miasa ny setroka ary manitatra ny fiainany manontolo.

Fiatraikany amin'ny fampisehoana fanodinana sy ny halavan'ny fahantrana

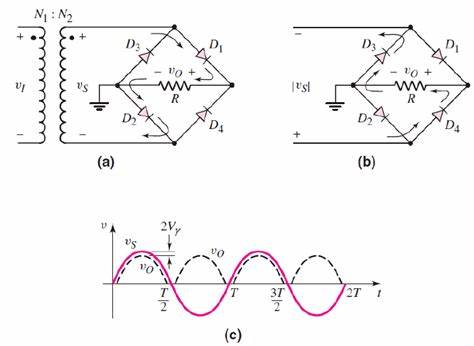

Sary 7. Ny tetezana fehin-kibo sy ny onjam-peo sy ny onjam-peo

Ny fampisehoana sy ny halavan'ny bazina feno onja feno dia miankina betsaka amin'ny salan'isan'ny boloky ny dioda.Rehefa ampiasaina ny diodes miaraka amin'ny salanisan'ny PIV ampy dia mandray anjara amin'ny Herin'ny ankapobeny ny faritra, mamela azy hiasa azo itokisana na dia amin'ny toe-javatra sarotra aza.Ity fahatokisana ity dia lehibe amin'ny fitoniana herinaratra, toy ny fitaovana ara-pitsaboana, rafitra fifandraisana, ary milina indostrialy.

Raha toa ka misy isa tsara ny diodes, dia misoroka ny fanodikodinam-bokatra sy ny fahatapahan'ny herinaratra izy ireo, hiantoka ny famoahana DC tsy miova sy tsy miovaova.Io fitoniana io dia tsy miaro ny singa midina saro-pady ihany fa manakana ny fitakiana fikojakojana ary mampihena ny risika ny risika ara-bola lafo vidy.Ankoatr'izay, ny fisafidianana PIV tsara dia mamela ny hazivazy hiatrehana ny fihenam-bidy indraindray na ny fihenam-bidy tsy mahazatra raha tsy mampandefitra ny tsy fivadihany na ny fahombiazany.

Fanamafisana capacitor ao amin'ny hazakazaka tetezana feno

Ny fampidirana ny sivana capacitor amin'ny famerenan'ny tetezana feno Wave feno dia fanatsarana izay manatsara ny kalitaon'ny utput mivantana (DC).Ny fehikibo tetezana feno ahiahy mahomby dia mamela ny fanovana ankehitriny (ac) ao amin'ny DC, fa ny vokatra avy hatrany dia tsy malefaka sy tsy miova.Fa kosa, dia onjam-peo DC iray, izay mampiavaka ny tampon-kavina sy ny tohatra.Ity fihenam-bidy ity dia mety hiteraka olana amin'ny fitaovana elektronika saro-pady izay mitaky volavolan-dalàna tsy miova sy maharitra.Mba hamahana ity fetrany ity ary hanatsarana ny famoahana ny sisiny, dia ampiana ny sivana capacitor.Ny fahaizan'ny capacitor hitahiry sy famotsorana ny angovo elektrika dia manampy tsikelikely amin'ny fihenam-bidy ireo, mamokatra volavolan-dalàna madio sy maharitra kokoa.

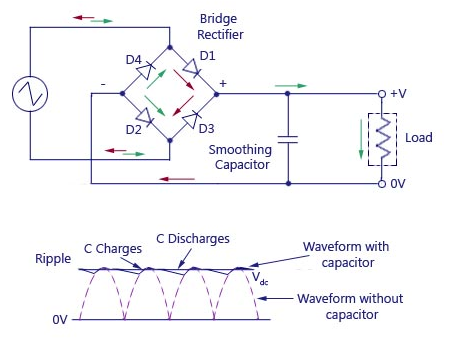

Sary 8. Famoretana feno onjam-peo misy sivana capacacitor

Anjara asan'ny sivana capacacit

Ny tanjona lehibe amin'ny capacitor ao anaty tetezana betidia feno dia ny hampihenana ny ripple ary hanamafisana ny volavolan-dalàna.Ny ripple dia manondro ireo singa kely kely sy sisa tavela izay mijanona ho superimposing amin'ny famoahana DC izay miharatsy.Ity ripple ity dia mitranga satria ny fizotran'ny fanitsiana dia manova ny halavam-pifandraisana tsara sy ratsy ao amin'ny onjam-peo AC ho pulsating DC fa tsy manafoana tanteraka ny fihenan'ny volotara.Ny sivana capacitor dia miasa amin'ny fiampangana ny volon-koditra amin'ny onjam-peo miharatsy rehefa mitarika ny diodes ary avy eo dia tsy hitazona ny volavolan-javatra rehefa tsy mitarika ny diodes.

Ity mekanika ity dia manome antoka fa ny volavolan-dalàna manerana ny vesatra dia mijanona ho tsy miova, na dia mitete aza ny volavolan-kevitra eo anelanelan'ny tendrony.Ny capacitor dia mameno ny elanelana eo anelanelan'ny pulses ny DC voatsara, manosihosy ny onjam-peo sy ny fampihenana ny ripple.Ny vokatra dia vokatra tsy tapaka DC, izay ilaina amin'ny famandrihana fitaovana elektronika saro-pady toy ny microcontrollers, sensor ary serasera, izay mety hiteraka olana momba ny fampisehoana.

Fanamafisana ny fitoniana vokatra miaraka amin'ny capacitor lehibe kokoa

Ny sandan'ny fahaiza-manao ny capacitor sivana dia manana anjara toerana amin'ny famaritana ny fahombiazan'ny fihenan'ny ripple.Ny capacitor lehibe kokoa dia manana fahaiza-manao fitahirizana avo kokoa, manome azy io mba hitazomana tsara ny haavon'ny volavolan-tena mandritra ny dingana tsy fitarihana ny tsingerin'ny AC.Ity fitehirizana fitehirizana ity dia manamaivana ny volavolan-tsolika eo anelanelan'ny tendron'ny famoahana voromahery, ka niafara tamin'ny onjam-peo sy maharitra kokoa.Ny lehibe kokoa ny fahaizana, ny tsara kokoa ny capacitor dia afaka manonitra ny fihenam-bidy ao amin'ny volavolan-dalàna miharatsy, mampihena ny amplitude ripple.

Na izany aza, ny haben'ny safidin'ny capacitor dia misy ny varotra ara-barotra.Na dia afaka manatsara ny fahamarinan-toerana aza ny capacitor lehibe kokoa, dia mitaky toerana ara-batana bebe kokoa ihany koa izy io, mampitombo ny vidiny, ary mety mitaky fotoana maharitra kokoa.Noho izany, dia tsy maintsy mandanjalanja ireo lafin-javatra ireo ianao, misafidy ny haben'ny capacacit iray izay mifanaraka amin'ny fepetra takian'ny fampiharana.Ho an'ny fampiharana elektronika avo lenta, toy ny fitaovana ara-pitsaboana na zavamaneno laboratoara, ny mpahay mahay manavaka matetika dia aleony hiantoka ny haavon'ny haavon'ny volavolan-tena sy ny fampisehoana.

soa

Ao amin'ny fananganana azo ampiharina, ny capacitor dia mifamatotra amin'ny vesatra, manerana ny famoizan-tsofina amin'ny rectifier.Ity fanitsiana ity dia mamela ny capacitor mihetsika ho toy ny buffer, manelingelina ny fiovana tampoka amin'ny volavolan-dalàna sy ny fiarovana ny vesatra avy amin'ireo fihenam-bidy ireo.Amin'ny alàlan'ny fitazonana ny volavolan-kevitra azo antoka, ny sivana camplecité dia manatsara ny fanatanterahana ny havana ary manakana ny fahasimbana amin'ny singa ambany noho ny fihoaram-pefy.Ny iray amin'ireo tombony azo avy amin'ny sivana capacititor dia ny androm-piainan'ny singa elektronika.Ireo fitaovana nateraky ny ripple na mihena ny volavolan-dalàna mihintsana dia mirona haingana kokoa, satria ny singa dia sorena tsy tapaka amin'ny fiovaova.Ny famoahana DC DC izay nomen'ny mpanamory campaitor dia mampihena an'io fihenjanana io, manatsara ny fahatokisana sy ny faharetana amin'ny rafitra ankapobeny.

Ny fahatongavan-tena mihatsara dia tena lehibe amin'ny fampiharana toy ny mpiasan'ny bateria, izay iantsoana ny volavolan-dalàna sy ny volavolan-kevitra tsy miova dia alefa soa aman-tsara sy mahomby.Ny volavolan-dalàna mihena dia mety hanimba ny bateria na hampihena ny fiainany.Toy izany koa, ireo fitaovana elektronika hafa toy ny amplifiers, progesitor ary fitaovana fifandraisana dia miankina amin'ny herin'ny DC malama mba hiasa tsara.Amin'izany toe-javatra izany, ny sivana capacitor dia tsy manatsara ny zava-bitan'ny fitaovana ihany fa miantoka ny fahatokisany maharitra.

Tombontsoa amin'ny fehikibo tetezana feno

Ny fehikibo tetezana feno dia ekena be dia be noho ny tombony betsaka avy aminy, ka mahatonga azy ireo ho safidy tsara kokoa amin'ny fampiharana elektronika isan-karazany.Ny fahafahan'izy ireo mahomby amin'ny fomba mahomby (ac) amin'ny alàlan'ny tontolon'ny Direct (DC), miaraka amin'ny toetra mahomby sy avo lenta, dia mahatonga azy ireo ho azo raha oharina amin'ny fomba fanitsiana hafa.Ity ambany ity, mandinika ny tombontsoa voalohany amin'ny fanamarihan'ny tetezana feno amin'ny antsipiriany bebe kokoa isika.

Famongorana ny Transformer Center-Tap

Ny tombotsoan'ny betera iray feno dia ny fanesorana ny filana ny fandikan-dalàna afovoany, ny fanatsarana ny famolavolana fizarazarana sy ny fampihenana ny vidiny.Mpanakiana afovoany, takiana amin'ny fanitsiana marefo sasany, toy ny fehin-kibo feno afovoany, ary misy fipoahana faharoa amin'ny fifandraisana afovoany (foibe afovoany).Ny famolavolana sy ny fanamboarana ireo mpandefa ireo dia mety ho sarotra sy lafo, satria tsy maintsy misaraka sy miaro tsara ny fametahana ny rivotra.

Amin'ny fanesorana ny fitakiana ho an'ny paompy afovoany, ny marika tetezana feno dia manakana ny maritrano ny sarin'ny faritra.Ity fanatsarana ity dia miteraka mpanova izay mora kokoa sy mora lafo vidy amin'ny vokatra, satria tsy mitaky intsony ny rivotra fanampiny.Ankoatr'izay, ny tsy fisian'ny paompy afovoany dia mampihena ny habeny sy ny lanjan'ny mpanova, manao mari-pahaizana feno hatrany amin'ny tetezana feno sy ny maivana.Vokatr'izany dia manome tombony ara-toekarena sy azo ampiharina ireo rectifiers ireo, indrindra amin'ny fampiharana izay misy ny vidiny sy ny fahatsorana.

Fitomboan'ny volonta mivoaka

Ny fanamarihan'ny tetezana feno dia manararaotra ny halavam-panaovana tsara sy ratsy ao amin'ny onjam-peo AC, mahomby amin'ny alàlan'ny famoaham-bahoaka ny vokatra azo raha ampitahaina amin'ny hetsi-bato.Ity fampiasa amin'ny fampiasa amin'ny famantarana ny AC ity dia mitarika amin'ny volavolan-dalàna famoahana DC avo kokoa noho ny volavolan-kevitra mitovy amin'ny transformer.Mifanohitra amin'izany, ny setroka antsasaky ny onja dia mampiasa antsasaky ny tsingerin'ny AC, ka miteraka ny fahombiazan'ny haingam-pandeha sy ny volavolan-dalàna.

Ity toetra mampiavaka ny tetezana feno ity dia mahatonga azy ireo ho tsara indrindra amin'ny fampiharana izay takiana amin'ny famoahana DC avo kokoa.Amin'ny alàlan'ny famokarana volavolan-dalàna lehibe sy mitohy sy mitohy bebe kokoa, dia manatsara ny fahombiazan'ny fizotry ny fiovam-po.Ity tombony ity dia mahasoa amin'ny fitaovana toy ny famatsiana herinaratra ho an'ny rafi-pifandraisana, fitaovana indostrialy, ary ny fanamboarana bateria, izay mampitombo ny famoahana DC miovaova sy tsy miova.

Ny fepetra takian'ny volavolan-dalàna ambany indrindra

Ny tombony iray hafa amin'ny fanamarihan'ny tetezana feno dia ny habetsaky ny volavolan-kevitra tsy misy dikany (PIV).Ao amin'ny hazon-kira feno fehezan-teny feno afovoany, ny diode tsirairay dia tsy maintsy mahatanty ny volavolan-kevitra feno ny volavolan-kevitra momba ny fahamaotinan'ny transformer.Na izany aza, ao amin'ny sisin-dàlana feno iray, ny diode tsirairay dia mila manakana ny antsasaky ny volavolan-doko fotsiny, satria ny volavolan-kevitra dia zaraina amin'ny diodes mandritra ny fandidiana.

Io fihenan-tsofina io dia mamela ny fampiasana dioda miaraka amin'ny salanisa PIV ambany, izay matetika tsy dia lafo noho ny mpifanandrina avo lenta.Amin'ny alàlan'ny mamela ny dioda mandaitra bebe kokoa dia tsy misy sorona ny fanaovana sorona na ny fahatokisana, ny fitsipi-pitenenana feno dia manome tombony ara-toekarena mazava.Izany dia mahatonga azy ireo ho safidy tsara indrindra amin'ny elektronika mpanjifa ambany sy ny rafitra indostria lafo vidy, izay misy ny fanalefahana ny fandaniana tsy misy dikany dia ilaina.

Ny famoahana DC DC sy ny fanamboarana transformer avo kokoa

Ny iray amin'ireo tombony azo avy amin'ny marika fanohanana feno dia ny fahafahan'izy ireo mamokatra famoahana DC malefaka kokoa.Ny famoaham-bokatra momba ny tetezana iray feno dia manana endrika ambany ambany raha oharina amin'ny hetsi-bato antsasaky ny onja, izay mandika ny volavolan-dalàna sy tsy miovaova kokoa.Ity famoahana malefaka ity dia zava-dehibe amin'ny fitaovana elektronika saro-pady, toy ny microcontrollers, sensor ary fitaovana fifandraisana, izay mitaky hery maharitra ho an'ny asa azo itokisana.

Ankoatr'izay, ny rectifiers amin'ny tetezana feno dia manome antony fampiasa amin'ny fanodinana avo kokoa (tuf)Ny fanamafisana ny tetezana feno dia manome antoka fa ny mpanova dia mavitrika mandritra ny halavan'ny tsingerin'ny AC, ny fanamafisana ny fahaizan'ny heriny.Ny tuf avo kokoa dia tsy manatsara ny fahombiazan'ny angovo fotsiny fa mampihena ny habeny sy ny vidin'ny mpandova, satria ampiasaina ny mety ho vitany.Ity fampifangaroana ny famoahana DC Smooter sy ny fampiasa Transformer tsara kokoa dia manao mari-pahaizana feno amin'ny tetezana feno sy safidy azo ampiharina ho an'ny rafitra elektronika maoderina.

Fahadisoana momba ny fanamarihan'ny tetezana feno

Ny fehikibo tetezana feno dia mahomby sy be dia be amin'ny fampiharana maro noho ny fahaizany mampiasa ny halavan'ny onjam-peo.Na izany aza, izy ireo dia manana fatiantoka manokana izay mety hisy fiantraikany amin'ny fampiharana azy amin'ny toe-javatra sasany.Ny fahatakarana ireo pragbacks ireo dia zava-dehibe amin'ny fisafidianana ny fomba fanitsiana mety mifototra amin'ny filan'ny fampiharana iray.Ity ambany ity ny fatiantoka lehibe amin'ny fanamarihan'ny tetezana feno, nohazavaina tamin'ny an-tsipiriany.

Fitomboan'ny fianjerana sy vidiny

Ny iray amin'ireo fatiantoka amin'ny lafiny iray amin'ny tetezana feno dia ny fahasarotany fitomboan'ny fizaran-tany mampitombo ny fomba fanitsiana tsotra, toy ny hazakazaka antsasaky ny onja.Ny fehikibo tetezana feno dia mitaky dioda efatra hiasana, fa ny hazivazy antsasaky ny onja no mila iray ihany.Ny fampidirana ireo singa fanampiny ireo dia mahatonga ny famolavolana faritra ho an'ny faritra, mitaky fifandraisana sy toerana bebe kokoa.Ho an'ny fitaovana elektronika izay manamaivana ny haben'ny fizaran-tany dia laharam-pahamehana, ny habe lehibe kokoa ary ny fitomboan'ny singa dia afaka mamolavola fanamby.

Ny vidiny dia fiheverana hafa.Ny diode tsirairay dia manampy amin'ny fandaniana ara-nofo, ary ny fitomboan'ny isan'ireo singa dia miteraka ny vidin'ny famokarana ankapobeny.Ankoatr'izay, ny famolavolana be pitsiny kokoa dia midika ho teboka tsy fahombiazana bebe kokoa, izay mety hanelingelina ny fikorontanana sy fikolokoloana.Ho an'ny indostria na fampiharana izay misy ny vidiny sy ny fahatsorana dia ny lakile, ny fandaniana fanampiny sy ny fahasarotan'ny hazakazaka amin'ny tetezana feno dia mety tsy hahaliana azy.

Volavolan-tsakafo lehibe kokoa

Ao amin'ny toerana mahitsy iray feno, ny ankehitriny dia mandalo dioda roa mandritra ny antsasaky ny fihodinana antsasaky ny fidirana Ac.Ny tsirairay amin'ireo diodes ireo dia mampiditra ny fihenam-bidy handroso, izay manodidina ny 0.7 Volts ho an'ny diodes silicon mahazatra.Vokatr'izany dia manodidina ny 1,4 volts ny fitambaran'ny volotola isan-karazany.Io latsaka io dia kely kokoa amin'ny rindranasa avo lenta fa lasa olana lehibe amin'ny rafitra ambany-volonta izay mitahiry volavolan-kevitra betsaka araka izay azo atao.

Ny fihenan'ny volavolan-dalàna momba ny fihenan'ny volavolan-dalàna dia mety hisy fiantraikany amin'ny fahombiazan'ny fahaiza-miaina amin'ny ankapobeny, indrindra amin'ny toe-javatra izay zava-dehibe ny ampahany rehetra amin'ny sombintsombiny.Ho an'ny fitaovana ambany na ambany-ambany dia, ny dingana fanampiny, toy ny fitomboan'ny volotola, dia mety takiana ny hampiasana ny vokatra azo ampiasaina.Ireo dingana fanampiny ireo dia tsy mampitombo ny vidiny sy ny fahasarotan'ny rafitra fa afaka mampiditra fatiantoka angovo bebe kokoa.

Ny fahombiazan'ny fifandanjana noho ny fihenan'ny voltage

Ny fihenan'ny volavola manerana ny dioda dia tsy mampihena ny volan'ny famoahana fotsiny fa ny fahavoazana mahomby amin'ny endrika angovo lany.Io angovo io dia voaroaka toy ny hafanana, izay tsy mandray anjara amin'ny famandrihana ny entana fa kosa mampihena ny fahombiazan'ny angovo amin'ny ankapobeny.Ity fahaverezam-po ity dia lehibe amin'ny fangatahana herinaratra, toy ny fitaovana herin'aratra na rafitra angovo azo havaozina, izay toerana hijerena angovo dia laharam-pahamehana ambony indrindra.

Amin'ny famolavolana avo lenta, na ny fatiantoka maditra kely aza dia afaka manampy amin'ny fotoana voafetra, mitarika ny vidin'ny fandidiana avo kokoa sy ny fampisehoana rafitra ankapobeny.Tsy maintsy mitanty ireo fatiantoka ireo ianao raha mandinika ny fampiasana rectifier amin'ny tetezana feno ary mety mila mandinika fomba fanitsiana hafa na dioda mahomby kokoa, toy ny dioda schotty, hanamaivana ny fiantraikan'ny volotara.

Nitombo ny fanesorana ny hafanana sy ny filàna thermal fitantanana ny thermal

Ny hafanana nateraky ny fihenan'ny volom-bolo manerana ny diodes dia mampiditra fanamby fanampiny fanampiny.Satria ny fikorianan-javatra ankehitriny dia ny dioda, ny angovo very satria ny hafanana dia tsy maintsy tantanana tsara mba hisorohana ny fihoaram-pefy.Amin'ny fampiharana na haino aman-jery avo lenta miaraka amin'ny safidy mangatsiaka voafetra, dia lasa ahiahy izany.Raha tsy voaroaka tsara ny hafanana, dia mety hiteraka adin-tsaina amin'ny dioda, mampihena ny fiainany sy ny fahatokisany azy ireo.

Vahaolana fitantanana teratany, toy ny tsiranoka hafanana, mpankafy, na rafitra mangatsiaka mandroso, dia mety takiana amin'ny fitazonana ny hazandrano miasa ao anatin'ny fetran'ny mari-pana azo antoka.Na izany aza, ireo fepetra ireo dia manampy ny vidiny sy ny fahasarotany amin'ny rafitra.Ny fitantanana ny thermal mahantra dia mety hanafaingana ny fitafiana sy ny ranomaso amin'ny singa, ny fampitomboana ny tsy fahombiazan'ny rafitra ary ilaina ny fikojakojana matetika na fanoloana matetika kokoa.

Ny fahatokisana sy ny fikojakojana

Ny fianteherana amin'ny diodes efatra ao anaty sisin-tany feno dia mampiditra ambaratonga fifampiresahana izay mety hampandefitra ny fahatokisan'ny rafitra.Ny tsy fahombiazan'ny diode iray dia manakorontana ny dingana fanitsiana manontolo, ka mahatonga ny fahaverezan'ny fiasa.Izany dia mahatonga azy hampiasa dioda avo lenta ary hamolavola ny fizaran-tany miaraka amin'ny mekanika fiarovana sahaza, toy ny fiparitahana na famoaham-bolo, mba hisorohana ny fahasimbana ateraky ny spike sparage na anomalies hafa.

Ny ilana fikojakojana tsy tapaka mba hiantohana ny diodes rehetra dia miasa tsara amin'ny fiparitahana amin'ny fiparitahana.Marina izany ao amin'ny rafitra izay tsy ekena ny fihoaram-pefy, toy ny automation indostrialy na fitaovana ara-pitsaboana.Amin'izany toe-javatra izany, ny fisafoana sy ny fanoloana ireo singa dia ilaina mba hitazonana ny fampisehoana tsy tapaka, ary mitombo ny vidin'ny vidiny sy ny ezaka fikojakojana maharitra.

Bridge Rectifier vs Full Bridge Rectifier

Ny teny teti-drindrina sy ny sisintany an-tariby feno dia matetika ampiasaina matetika ary ilazana ny fanitsiana mitovy.Samy mamaritra ny fizaran-tany izay mampiasa diodes efatra nalamina ao amin'ny tetezana iray mba hiova fo (AC) ho amin'ny Direct Current (DC).Ity karazana fanodinana ity dia famolavolana fenitra amin'ny fomba elektronika herinaratra, fantatra amin'ny fahaizany sy ny fahaizany mampiasa ny onjam-peo AC amin'ny fanitsakitsahana tanteraka.Ny fehezana tetezana iray dia misy faritra marevaka izay mamorona tetezana mampiasa ny singa ao aminy mba hahatratrarana ny fanitsakitsahana tanteraka.Ny fehezan-joron'ny tetezana feno dia manokana ary manasongadina ny famolavolana mahazatra amin'ny fampiasana dioda efatra.Raha ny fifanakalozan-kevitra azo ampiharina indrindra dia midika zavatra mitovy ihany ny teny roa ary ampiasaina ny mamaritra ny fizaran-tany mitovy.Ity famolavolana ity dia ankasitrahana satria manova ny halavan'ny AC amin'ny onjam-peo AC amin'ny famoahana DC tsy misy fepetra, ka mahatonga azy ho mahomby kokoa noho ny hetsi-bato.

Ny fehikibo tetezana feno dia manan-danja amin'ny faritry ny famatsiana herinaratra satria manome vokatra azo antoka sy azo itokisana izy, izay ilaina amin'ny fiasa mety amin'ny fitaovana elektronika.Ny fahafahany manatsara ny fampiasana ny famantarana ny AC Input AC raha manamaivana ny fahaverezan'ny voltage dia mety tsara ho an'ny fampiharana avo lenta.Ity konfigurasi ity dia matetika ampiasaina amin'ny rafitra toa ny famatsiana herinaratra, mpanasitrana bateria, ary fitaovana hafa izay mitaky ny fahefana madio sy maharitra.Ny tombotsoan'ny zotra amin'ny tetezana iray feno dia misy ny fahombiazana avo kokoa ary ny volavolan-drafitra mitombo raha ampitahaina amin'ny hazandrano antsasaky ny onja.Amin'ny fampiasana ny halavan'ny onjam-peo amin'ny AC, dia avo roa heny ny fatrany mivoaka, manatsotra ny fizotran'ny sivana ilaina mba hanalefahana ny famoahana DC.Ity endrika ity dia manatsara ny fahombiazan'ny angovo ary miantoka ny volavolan-dalàna famoahana tsy miovaova kokoa, izay safidy tsara kokoa amin'ny rafitra fiovam-po maoderina.Bridge Rectifier sy Fehodin-joram-barotra feno dia manondro ny fizaran-tany mitovy amin'izany ny namadika ny AC ho DC.Ity famolavolana ity dia mahomby, azo itokisana ary ampiasaina amin'ny habetsaky ny famatsiana herinaratra ho an'ny fitaovana elektronika isan-karazany.Ny fahafahany manome hery DC tsy miova miaraka amin'ny fatiantoka kely dia mahatonga azy ho singa tena tsara amin'ny elektronika maoderina.

Halfidge Bridge Rectifier vs Full Bridge Rectifier

Rehefa mampitaha ny sisintany antsasaky ny tetezana sy ny tetik'ady feno dia ilaina ny mahatakatra ny tsy fitovian'izy ireo amin'ny famolavolana sy ny asany ary ny fampisehoana.Ireo fahasamihafana ireo dia misy fiantraikany amin'ny zavatra mety amin'ny fampiharana samihafa, indrindra amin'ny resaka famoaham-bidy, ny fahombiazana ary ny fahamarinan-toerana.Na dia samy manana ny tanjony mitovy aza ny roa tonta, manova ny hafa (AC) mba hitarika ankehitriny (DC) ny fanitsiana sy ny fitondran-tenany ary ny fitondran-tena dia miovaova, mitarika ny fampiasana azy ireo amin'ny rafitra elektronika.

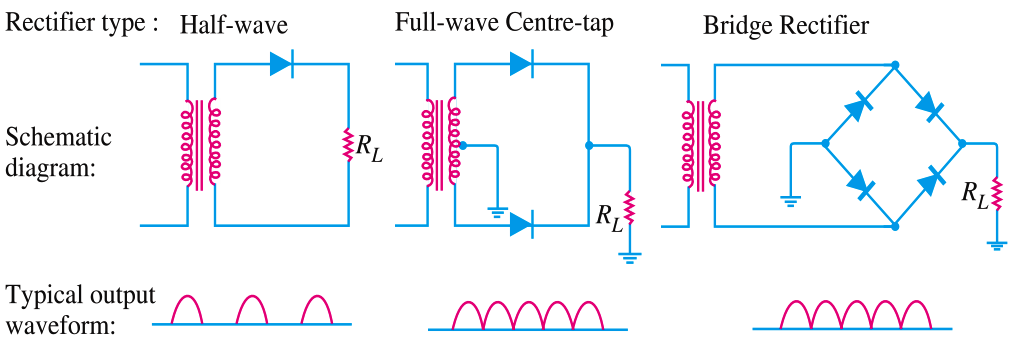

Sary 9.

Ny fanamafisana sy ny fiasa

Ny fehikibo feno ny tetezana feno, izay matetika antsoina hoe tetezana tetezana iray fotsiny, dia ahitana diodes efatra namboarina tamin'ny fanitsiana tetezana.Ity famolavolana ity dia mamela ny havana hanova ny halavan'ny hetsika tsara sy ratsy amin'ny onjam-pampianarana AC amin'ny famoahana DC tsy misy fepetra.Na inona na inona ny fampidirana dia ao anatin'ny tsingerin'ny antsasaky ny tsingerin-taona na ratsy, ny roa amin'ireo dioda efatra ao anaty tetezana, dia miantoka fa ny polarin'ny vokatra dia mijanona ho tsy miova.Io fahaizana mampisambotra ny onjam-peo iray manontolo dia miteraka fahombiazana lehibe kokoa sy hatsikana malefaka raha oharina amin'ireo fomba fanitsiana hafa.

Mifanohitra amin'izany, ny zoro tetezana antsasaky ny tetezana iray dia mampiasa diodes roa monja miaraka amin'ny mpandefa afovoany.Ny paompy afovoany dia miasa ho toy ny teboka tsy miandany, ny fampitana ny fihenan'ny tranobe ny tranobe.Mandritra ny fandidiana, ny diode iray dia mitondra mandritra ny tapaky ny tsingerin'ny antsasaky ny fidirana Ac, raha ny diode hafa kosa dia manao mandritra ny tsingerin'ny antsasaky ny tsingerin'ny ratsy.Satria iray ihany ny antsasaky ny onjam-peo AC dia ampiasaina amin'ny fotoana iray, ny vokatra avy amin'ny sisin'ny tetezana antsasaky ny antsasaky ny tetezana iray dia tsy mahomby, satria manala ny antsasaky ny hery misy.

Na dia manilika ny filàna ny tetezana feno dia manafoana ny fanodinana ivon-toerana iray, izay manatsotra ny famolavolana fizaran-tany ary mampihena ny vidiny, ny antsasaky ny tetezana antsasa-bato dia miantehitra tanteraka amin'ity tapakila afovoany ity.Io fianteherana io dia mampitombo ny fahasarotan'ny transformer ary mametra ny fahombiazany amin'ny fampiharana sasany, ny fanaovana tsiambaratelo amin'ny tetezana feno no safidy azo ampiharina ho an'ny faritra maoderina, avo lenta.

Voltage sy fitoniana

Ny tombony lehibe amin'ny sisin'ny tetezana feno dia ny fahafahany mampiasa ny halavan'ny onjam-peo, izay mampitombo ny volan'ny famoahana azy.Izany koa dia avo roa heny ny fatran'ny DC mihomehy, ka vokatry ny famoahana malefaka miaraka amin'ny fihenam-bidy na ripples vitsy kokoa.Ny volon-doha ripple mihena dia zava-dehibe amin'ny fitaovana elektronika saro-pady, toy ny solosaina, fitaovana ara-pitsaboana ary ny rafitra fifandraisana, izay mitaky famatsiana DC maharitra sy tsy miovaova.

Mifanohitra amin'izany kosa, ny zoron'ny tetezana antsasaky ny tetezana dia mamokatra volavolan-dalàna ambany noho ny antsasaky ny onjam-peo AC mandritra ny tsingerin-taona tsirairay.Ity dia miteraka famoahana DC miendrika DC bebe kokoa miaraka amin'ny votoatin'ny ripple avo kokoa, izay mety hiteraka tsy fahatomombanana sy tsy fahombiazana amin'ny fampiharana mitaky famatsiana herinaratra milamina.Ny volavolan-kevitra ambony kokoa dia mila singa sivana fanampiny, toy ny capacitor, hanamora ny famoahana azy, izay afaka mampitombo ny vidiny sy ny fahasarotany amin'ny rafitra.Ho an'ny fampiharana izay mitaky vokatra avo sy maharitra, ny fehikibo tetezana feno no safidy tianao.Na izany aza, amin'ny toe-javatra tsy dia mitaky firy izay mihena ny fihenam-bidy amin'ny volavolan-dalàna dia mety milefitra, ny antsasaky ny tetezana antsasa-tetezana dia mety ho ampy.

Ny fahombiazan'ny fahombiazana sy ny fanodinana transformer

Ny anton-javatra Usformer Us Adforization (TUF) dia fepetra manan-danja amin'ny fomba mahomby amin'ny fomba mahomby amin'ny fampiasana ny fahafahan'ny mpanova mba hanomezana fahefana amin'ny entana.Ny fehikibo tetezana feno dia manana tuf avo kokoa satria mampiasa ny halavan'ny onjam-peo Ac izy ireo raha tsy mitaky fanovana afovoany.Izany dia mahatonga azy ireo mahomby kokoa, mamela ny fanaterana herinaratra tsara kokoa ary mampihena ny fatiantoka angovo.

Mifanohitra amin'izany kosa, ny tsipika antsasa-tetezana antsasaky dia matetika misy tuf ambany noho ny fiankinan-dry zareo amin'ny mpandefa iray afovoany.Ny tapakila afovoany dia mampihena ny fampiasana mahomby amin'ny famonosana faharoa an'ny tranobe, ka nitombo ny fahaverezan'ny angovo.Ny famolavolana transformer-voafehy afovoany dia saro-pantarina kokoa ary lafo be, mampihena bebe kokoa ny fandaharan'asa amin'ny ankapobeny amin'ny antsasaky ny tetezana antsasa-teny amin'ny sehatra maro.Ho an'ny fampiharana haino aman-jery avo lenta izay takiana ny fikarakarana ny angovo, ny fikajiana ny angovo, ny fanoratana ny tetezana feno dia manohana ny mpifanolo-bodirindrina amin'ny antsasaky ny tetezana.Na izany aza, amin'ny fampiharana tsotra sy ambany-herinaratra izay tsy dia misy ahiahy, ny antsasaky ny tetezana antsasaky ny antsasa-tetezana dia mety mbola mety ho safidy azo antoka.

Ny mety amin'ny fampiharana

Ny fehikibo tetezana feno dia ampiasaina betsaka amin'ny fampiharana izay misy ny hery avo sy vokatra azo antoka ary azo itokisana ny fahatokisana.Anisan'izany ny famatsiana herinaratra, mpiasan'ny bateria, ny rafitra angovo, ny rafitra angovo, ary ny fitaovana elektronika izay mitaky ny herin'ny DC tsy miova.Ny fahafahan'izy ireo mamokatra famokarana malefaka sy mahomby dia mahatonga azy ireo hahasoa amin'ny tontolo izay tsy tokony hampandefitra ny fampisehoana sy ny fitoniana.

Amin'ny lafiny iray, ny antsasaky ny tetezana antsasaky ny antsasaky ny tetezana dia hita matetika amin'ny fangatahana herinaratra ambany izay misy vidiny sy ny fahatsorana mialoha ny fahombiazan'ny fahombiazana.Ireo fampiharana ireo dia misy ny kojakoja kely, kilalao ary ny fitaovana hafa izay misy ny fiantraikan'ny volavolan-tena ambony sy ny volavolan-dalàna avo lenta.Amin'ny toe-javatra toy izany, ny fahatsorana sy ny vidin'ny ambany amin'ny antsasaky ny tetezana antsasaky ny tetezana dia mahatonga azy ho vahaolana azo ampiharina.

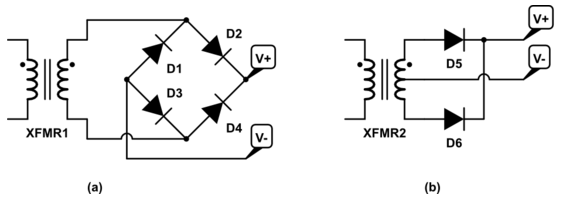

Feno hazivazy feno vs afovoany Center Tap Rectifier

Rehefa ampitahaina amin'ny fomba feno ny onja feno, manokana ny tsipika ny tetezana, ny afovoany Tap Rectifiers, ny fahafantarana ny tsy fitovian'izy ireo amin'ny famolavolana, ny fanatanterahana ary ny vidiny dia takiana.Ireo fanamarihana ireo dia mahatratra ny tanjona mitovy, ny fiovam-po amin'ny DC, fa ny fanitsiana, ny fahombiazana ary ny fampiharana dia miovaova.Amin'ny fandinihana ny tsy fahaizany ara-pomba sy ny fiasa dia azontsika atao ny mamantatra hoe iza ny hazakazaka tsara kokoa amin'ny filàna manokana, ny fandanjana ny toe-javatra toy ny fahombiazana, fahatokisana ary fandaminana ara-bola.

Sary.

Fahasamihafana sy fahasamihafana ara-drafitra

Ny fehin-kibo feno onjam-peo feno dia mampiasa diodes efatra namboarina tamin'ny fanitsiana tetezana mba hanitsiana ny halavany roa amin'ny onjam-peo.Io famolavolana io dia manafoana ny filana ny mpandika afovoany, izay manatsotra ny fizaran-tany ary mampihena ny vidiny mifandraika amin'ny fanamboarana transformer.Mandritra ny fandidiana, ny dioda roa dia manao hetsika roa mandritra ny antsasaky ny fihodinana antsasaky ny fidirana amin'ny AC, raha ny dioda roa hafa kosa dia fitondran-tena mandritra ny tsingerin'ny antsasaky ny fihodinana.Izany dia miantoka fa ny onjam-peo AC dia ampiasaina, ka miteraka fiovam-po amin'ny herinaratra mahomby sy ny fanajana tsy miovaova ao amin'ny famoahana DC.

Amin'ny lafiny iray, ny sisintany afovoany dia miankina amin'ny transformer miaraka amin'ny paompy afovoany amin'ny famonosana faharoa.Ity paompy afovoany ity dia tsy manara-dalàna izay mizara ny fivoahan'ny transformer ao anaty halavany roa mitovy, izay samy nohamafisin'ny iray amin'ireo diodes roa ao amin'ny faritra.Mandritra ny antsasaky ny tsingerin'ny fampidirana AC, ny diode iray dia mitarika, mandritra ny tsingerin'ny antsasaky ny tsingerin'ny ratsy, ny diode hafa dia mitarika.Na izany aza, satria ny paompy afovoany dia manitsakitsaka ny famoahana ny transformer, ny diode tsirairay ao amin'ny afovoan-tsarimihetsika Center ClipIty fahasamihafana ity dia midika fa ny sisin'ny tetezana dia afaka mampiasa fiovana tsotra kokoa tsy misy paompy afovoany, izay mahasoa ny fampiharana izay ahitana ny vidiny sy ny fahasarotany.Mandritra izany fotoana izany, ny fiankinan-doha ao afovoany dia ny fiankinan-doha amin'ny transformer manam-pahaizana manokana dia mahatonga azy ho tsy mahay ary mety ho lafo kokoa ny fampiharana.

Fampisehoana sy fahombiazana

Raha resaka fanatanterahana, ny fihodinan'ny tifitra feno dia mahomby kokoa amin'ny ankapobeny satria mampiasa ny onjam-peo manontolo izy io.Amin'ny alàlan'ny fampiasana ny volavolan-dalàna faharoa an'ny tranobe Transformer, ny tsipika ny tetezana dia mamoaka famoahana DC avo kokoa noho ny fepetra mitovy amin'ny transformer raha oharina amin'ny afovoan-tsarimihetsika afovoany.Mandika ny fahombiazan'ny fiovam-po tsara kokoa, ny famoahana DC malefaka kokoa, ary volavolan-dalàna avo kokoa.Ireo toetra ireo dia mahatonga ny famerenam-bidy ho an'ny tetezana ho an'ny fangatahana mitaky famoahana dc maharitra sy avo, toy ny famatsiana herinaratra ho an'ny fitaovana indostrialy na fitaovana elektronika saro-pady.

Ny Centre Tap Rectifier, raha mandaitra dia tsy mahomby, noho ny fetrany famolavolana azy.Satria ny antsasaky ny diode tsirairay dia mamerina ny antsasaky ny volan'ny famoahana ny tranobe, ny vokatra amin'ny ankapobeny DC amin'ny ankapobeny dia ambany noho ny fidirana Transformumer mitovy.Ny famolavolana Transformer Split sy ny volavolan-kevitra avo lenta (PIV) avo lenta (PIV) dia mandray anjara amin'ny fatiantoka angovo ary ataovy tsy mahomby ny rafitra.Ity fahombiazan'ny fahombiazana ambany sy ny famoaham-bolo ity dia mahatonga ny Centre Tap Rectifier tsy mety amin'ny fampiharana avo lenta izay tsy maintsy optimization ny hery rehetra.Ny lafiny iray amin'ny fampisehoana dia ny antony ripple, izay mandrefy ny habetsaky ny superimposed amin'ny famoahana DC.Ny rectifiers tetezana dia manana endrika ambany ambany, mamokatra famantarana DC malefaka kokoa raha oharina amin'ny tsipika Clip Rectifiers.Ny famoahana malefaka avy amin'ny tsipika tetezana iray dia mampihena ny filàna fanivanana be dia be, manatsara kokoa ny fahaizany sy ny fahatokisana azy.

Ny fihenan'ny fihenjanana sy ny vidiny

Ny adin-tsaina momba ny fihenjanana amin'ny dioda ao amin'ireny fifandanjana roa ireny dia antony iray amin'ny vidiny sy ny fahatokisany azy ireo.Ao amin'ny sisin'ny tetezana iray, ny antsasaky ny diode tsirairay dia voan'ny antsasaky ny volavolan-dalàna AC mandritra ny dingana tsy fitarihana azy.Io fihenjanana volomparasy io dia mamela ny fampiasana dioda ambany ambany, izay tsy dia lafo ary mora kokoa ny loharano.Ny fihenjanana ambany dia mampihena ihany koa ny mety hisian'ny tsy fahombiazan'ny diode, izay mampitombo ny fahatokisana amin'ny ankapobeny sy ny halavan'ny horalalana.

Mifanohitra amin'izany, ny sisintany afovoany afovoany dia mametraka ny habetsaky ny habetsaky ny habetsaky ny dioda.Ny diode tsirairay dia tsy maintsy manakana ny volavolan-dalàna feno ny antsasaky ny vokatra ao amin'ny tranobe, izay mitaky doka avo lenta sy avo kokoa.Ireo dioda ireo dia lafo kokoa, mampitombo ny vidiny amin'ny ankapobeny.Ny adin-tsaina avo kokoa amin'ny diodes dia miteraka hafanana bebe kokoa, ilaina ny vahaolana tsara amin'ny fitantanana ny thermal, toy ny hazandrano mafana, mba hisorohana ny hatsiaka ary hiantoka ny asa azo itokisana.Manampy ny fahasarotany bebe kokoa sy ny vidin'ny rafitra izany.

Fampiharana azo ampiharina

Ny fehin-kibo feno onja dia mety tsara amin'ny fahombiazan'ny fampiharana, ny volavolan-kevitra avo, ary ny fandaminana vidiny.Ny fahafahany mampiasa dioda mora kokoa sy ny tovana ambany kokoa dia mahatonga azy io ho safidy tsara indrindra amin'ny elektronika maoderina, ao anatin'izany ny famatsiana herinaratra, ny rafitra angovo, ary ny fivezivezena bateria.Ny famoaham-bokatra DC malefaka sy mampihena ny ripple dia mahatonga azy io ho tsara amin'ny fitaovana elektronika saro-pady izay mitaky hery maharitra sy tsy miova.

Ny Centre Tap Rectifier, na dia tsy mahomby, dia mety mbola mahita fampiasana amin'ny rindranasa izay misy ny transformer voafatotra iray izay misy ny famolavolana na izay misy ny fepetra takian'ny volavolan-dalàna.Matetika no ampiasaina amin'ny endrika na toe-javatra taloha izay misy ny famoahana ny transformer dia misaraka voajanahary, toy ny amin'ny fitaovana am-peo na rafitra lova manokana.Na izany aza, ny fetrany amin'ny fahombiazan'ny fahombiazana sy ny vidiny dia mahatonga azy ho tsy mifaninana amin'ny fampiharana vaovao sy mitaky bebe kokoa.

Fampiharana ny fehikibo tetezana feno

Ny tsipika tetezana feno onjam-peo dia manana anjara toerana amin'ny fampiharana isan-karazany izay mitaky ny fiovam-ponenana mifandimby (ac) mba hitarika ankehitriny (DC).Ny fahafahan'izy ireo manome vokatra tsara sy maharitra DC dia mahatonga azy ireo ho lehibe amin'ny rafitra elektronika maro, tsy hanohana fitaovana kely hanohanana milina indostria lehibe.Ity ambany ity ny sasany amin'ireo fampiharana mahazatra indrindra amin'ny tetezana feno onja feno, nohazavaina tamin'ny an-tsipiriany.

Fividianan-borona batterie

Ny tsipika tetezana feno dia singa manan-danja amin'ny fiampangana bateria, izay ampiasaina betsaka amin'ny fanoratana fitaovana portable toy ny Smartphones, solosaina finday ary banky.Amin'ireo faribolana ireo, ny scellifier dia namadika ny AC avy amin'ny famatsiana herinaratra mains ho an'ny DC, izay ny endrika bateria herinaratra takiana amin'ny fiampangana.Amin'ny alàlan'ny fampiasana ny halavan'ny onjam-peo amin'ny fahombiazan'ny AC, dia miantoka ny fihenan'ny herinaratra DC, mampihena ny fotoana fiampangana sy ny fahaverezan'ny angovo.Ity famoahana DC maharitra sy tsy miovaova ity dia ampiasaina amin'ny fiarovana sy ny halavan'ny bateria.Ny DC tsy mihetsika na pulsating DC dia mety hiteraka fahasimbana na fahasimbana amin'ny sela bateria, fa ny famoahana malefaka avy amin'ny tetezana vita amin'ny onjam-peo feno dia manakana ireo olana ireo.Ireo haingam-pandeha ireo ihany koa dia hita ao amin'ny rafitra fiampangana bateria ho an'ny fiara herinaratra ho an'ny fiantohana ny fampisehoana bateria tsara indrindra.

Famatsiana herinaratra DC

Ny famatsiana herinaratra DC dia iray amin'ireo fampiharana mahazatra indrindra amin'ny sehatry ny tetezana feno onja feno.Ireo fanamarihana ireo dia ampiasaina amin'ny adapter amin'ny herinaratra, fifehezana indostrialy ary fitaovana elektronika isan-karazany mba hampivadika ny fampidirana AC amin'ny famoahana DC maharitra.Ny DC voahosotra dia sivana sy voafidy hanoherana ny volavolan-kevitra manokana sy ny fepetra takian'ny fitaovana mifandray.Amin'ny fampiharana indostrialy, ny fehin-kibo feno onja dia manan-danja amin'ny rafitra izay mitaky ny herin'ny DC tsy miovaova sy azo itokisana, toy ny mpanara-maso môtô, automatique ary fitaovana.Ny fahaizana manome vokatra avo lenta sy azo antoka dia mahatonga ireo martifier ireo ho an'ny fitaovana saro-pady saro-pady izay mety tsy mahomby noho ny fihenan'ny herinaratra.Izy ireo dia ampiasaina betsaka amin'ny kojakoja ao an-trano, fitaovana ara-pitsaboana ary rafitra fifandraisan-davitra, miantoka ny fandidiana sy ny fiainana maharitra.

LED Circuits

Ny fanodinana tetezana feno onja dia ampiasaina amin'ny faritry ny mpamily tarika, izay omen'izy ireo ny famatsiana DC maharitra ho an'ny rafitra loha.Ny LED dia miasa amin'ny herin'ny DC, ary misy ny fihenam-bidy na ny ripples ao amin'ny famatsiana dia mety hiteraka korontana na fahasimbana maharitra amin'ny LED.Ny rectifier dia manova ny fampidirana AC ao anaty famoahana DC tsy miovaova, miantoka fa ny LED dia mahazo maharitra ankehitriny.Ity fampiharana ity dia zava-dehibe amin'ny rafi-jiro ara-barotra sy trano fonenana, ary koa amin'ny hazavana haingam-pandeha.Ny fampiasana ny tsipika tetezana feno dia manampy amin'ny fanatsarana ny fiainana sy ny fampisehoana ny LED, ny fanaovana azy ireo ho singa manan-danja amin'ny vahaolana mahomby amin'ny angovo.

Fitaovana herinaratra tsy miovaova (UPS)

Ao amin'ny rafitra famatsiana herinaratra (UPS), ny mpanamboatra tetezana feno dia mitana anjara toerana amin'ny fiovam-po amin'ny DC, izay ampiasaina amin'ny alàlan'ny bateria backup.Mandritra ny fahatapahan'ny herinaratra, ny angovo DC voatahiry ao anaty bateria dia miova fo amin'ny AC mba hitazonana ny famatsiana herinaratra mitohy.Ny fahaizan'ny mariky ny famelabelarana dia manome antoka ny famoahana DC tsy miovaova ary mahomby ary miantoka ny bateria ary vonona ny hampiasaina.Ity fampiharana ity dia tena tsara amin'ny rafitra, ny hery tsy voamarina toy ny hopitaly, ny tobim-bola ary ny rafitra vonjy maika.Amin'ny fitazonana ny fikorianan-jiro maharitra, ny mpanamboatra tetezana feno feno dia manampy amin'ny fisorohana ny fihenan'ny fotoana sy hiarovana ny fitaovana amin'ny fahasimbana ateraky ny fanelingelenana tampoka tampoka.

Variable Lab-bench Power

Ao amin'ny sehatry ny fikarohana sy ny fampandrosoana, ny famatsiana herinaratra miovaova dia miantehitra amin'ny famolavolana tetezana feno tavoahangy amin'ny famoaham-bokatra.Ireo famatsiana herinaratra ireo dia ampiasaina amin'ny fanandramana fanandramana izay misy ny fanaraha-maso tsara ny volavolan-kevitra sy ny volany.Ny fanamarihana dia miantoka fa ny fampidirana AC dia avadika ho famoahana DC Smooth, izay mifehy ny fihaonana amin'ny ambaratonga irina.Ity fampiharana ity dia manan-danja amin'ny fitiliana sy ny fizarazarana elektronika elektronika, satria mamela ny toe-piainana isan-karazany sy ny fomba fanao tsara.Ny fahamarinan-toerana sy ny haingam-pandeha ambony nomen'ny tetezana Wave Wave feno amin'ny tontolo laboratoara.

Saribao fitaovana portable

Ny fehikibo tetezana feno dia singa manan-danja amin'ny sarim-pahalalana fitaovana portable, izay namadika ny AC avy amin'ny fivoahan'ny herinaratra ho an'ny DC mety amin'ny fitaovana fiampangana.Ireo rectifiers ireo dia miantoka fa ny vokatra DC dia maharitra ary ao anatin'ny volavolan-kevitra ilaina sy fetra misy ankehitriny amin'ny fiampangana sy azo antoka.Ny fahombiazan'ny tsipika dia manampy amin'ny fampihenana ny fako angovo, ny fanaovana saribakoly kokoa sy ny vidiny.Avy amin'ny smartphones sy ny takelaka mba hialan-tsofina sy ny fitaovana an-tariby, ny fitaovana fitaovana portable dia miankina amin'ny fampisehoana azo itokisana amin'ny sehatry ny tetezana feno.

Scr-encier feno scretifiers

Ao amin'ny rafitra fanarenana miorina amin'ny SCR, ny fehikibo feno ny onjam-peo dia mampiasa silika mifehy ny silika (scrs) mba hanomezana volonta sy fanaraha-maso mazava tsara.Ireo haingam-pandeha ireo dia ampiasaina amin'ny rindranasa izay takiana ny famoahana DC miovaova, toy ny milina indostrialy, mpiandraikitra ny hafainganam-pandehan'ny môtô ary ny famatsiana herinaratra avo lenta.Ny fampidirana ireo scrs dia mamela ny fanitsiana ny volavolan-dalàna momba ny volavolan-kevitra miharatsy, ny fanaovana ireo rafitra ireo izay manana ireo rafitra sy mety amin'ny fangatahana mitaky fitakiana avo lenta.Ny tsipika tetezana feno tery am-pitondran-tena ao anatin'ity konfigurasi ity dia matetika ampiasaina amin'ny tontolo iainana izay miovaova ny fepetra enti-manana, miantoka ny fampisehoana tsara sy ny fahombiazan'ny angovo.

12v sidy ho an'ny takelaka LED

Ny tsipika tetezana feno onjam-peo dia ampiasaina betsaka amin'ny fanomezana ny herin'ny DC 12V DC ho an'ny tariby tariby.Ireo rafitra jiro ireo dia matetika hita ao an-trano, birao ary fananganana haingon-trano, izay ilain'ny famatsiana tsy miovaova sy azo itokisana.Amin'ny alàlan'ny fiovam-bola mains ao anaty famoahana 12V DC maharitra, dia miantoka ny fihazonana fa miasa ny tsipika LED tsy misy hazavana na handresy.Ity fampiharana ity dia manan-danja amin'ny rafitra fanairana mahomby amin'ny angovo, satria ny mpanararaotra manampy amin'ny fanatsarana ny fampisehoana sy ny androm-piainan'ny LED.

Systems Ups

Ankoatry ny andraikiny amin'ny fiovam-po amin'ny AC amin'ny DC, ny fehikibo tetezana feno dia tsara indrindra amin'ny fitazonana ny famatsiana herinaratra mitohy amin'ny rafitra UPS.Amin'ny alàlan'ny fanamafisana ny famoahana DC izay zatra ny bateria backup, ireo mpanoritra ireo dia manampy amin'ny fiantohana fa ny rafitra UPS dia afaka mifamadika amin'ny herin'ny bateria mandritra ny fahatapahana.Ity fampiharana ity dia tena tsara indrindra amin'ny tontolo manakiana, toy ny hopitaly, seranam-piaramanidina ary ny andrim-panjakana, izay ilaina ny hery tsy misy fepetra ilaina amin'ny fiarovana sy ny fitohizan-kery.Ny fahatokisan'ny mariky sy ny fahombiazana dia mandray anjara amin'ny fampisehoana ankapobeny sy ny fahatokisan'ny rafitra UPS.

Famaranana

Ny fehikibo amin'ny tetezana feno dia fitaovana fototra amin'ny fihodinana AC ho an'ny DC amin'ny fahombiazana lehibe.Mampiasa tanteraka ny herinaratra feno elektrika izy io, izay miteraka vokatra avo kokoa ary tsy fahampiana mahery vaika.Ny antsipiriany momba ity fitaovana ity dia misy ny fitantanana ny fandehan'ny herinaratra amin'ny alàlan'ny dioda ary mampiasa mpanova sy capecitor mba hahazoana antoka fa malefaka sy milamina ny famoaham-bahoaka.Zava-dehibe io dia tsy ho an'ny elektronika kely ihany fa amin'ny fampiharana mavesatra amin'ny indostria ihany koa.Na dia mety ho sarotra kokoa sy mety ho lafo kokoa aza izany, noho ny fanamboarana tsotra kokoa, ny tombontsoany toy ny hery sy ny fampiasana angovo tsara kokoa dia ny fampiasana azy ho safidy ambony indrindra amin'ny famokarana rafitra elektronika isan-karazany.
