EPM7256aetc144-10n CPLD: Datasheet, Famaritana, fampiharana, ary torolàlana fandaharana

Ny EPM7256aetc144-10n dia fitaovana lojika programmable (CPLD) avy amin'ny Sekolin'ny Max® 7000a.Ity chip ity dia natao ho an'ny fampisehoana haingana, mandeha hatramin'ny 172.4 MHZ miaraka amin'ny fanemorana 10 NS.Ity torolàlana ity dia manazava ny zava-drehetra momba an'io CPLD io, ao anatin'izany ny endri-javatra, ny fomba fiasa, ny fampiasana, ny fampiasana azy, ny fandaharana azy, ary ny fandaharam-potoany PIN.Raha mila sombin-tsofina azo itokisana sy programa ho an'ny boribory nomerika ianao, ity lahatsoratra ity dia hanampy anao hahatakatra ny fomba fiasa.

katalaogy

EPM7256aetc144-10n Famaritana

ny EPM7256aetc144-10n dia CPLD avo lenta avy amin'ny seho ao amin'ny Intel's Max® 7000a andian-tsarimihetsika, ary nitazona ny asa fampidirana lojika.Ity fitaovana ity dia mirehareha amin'ny 256 Macrocells ary manodidina ny vavahady azo ampiasaina 5000, izay manamora ny famolavolana famolavolana sy fampitaovana lehibe amin'ny tontolo nomerika.Miasa amin'ny fatrany avo indrindra amin'ny 172.4 MHZ miaraka amin'ny fanemorana ny fampielezana ny 5,5 NS, dia asiana injeniera ho an'ny asa haingana.Namboarina niaraka tamin'ny volavolan-dalàna 3,3V ary nametaka tao anaty fonosana fonosam-paty 144-pin-pinem-paosy (TQFP), ny EPM7256aetc144-10n dia manohana ny takian'ny lojika lojika.Ny EPM7256aetc144-10n dia mampiasa fahatsiarovana tsy misy fiakarana tsy misy fiakarana tsy misy fiakarana, mamela ny fitahirizana data maharitra.Ity endri-javatra ity, miaraka amin'ny programme rafitra ao amin'ny rafitra amin'ny alàlan'ny fidirana amin'ny jtag, dia manome fahafaham-po amin'ny fanavaozana sy fanamboarana ny fanamboarana ny sehatra, izay mampitombo ny fampiasana fotoana maharitra raha tsy ilaina ny fanoloana ara-batana na fanoloana ara-batana na fanoloana.

Ataovy azo antoka tsara ny tetik'asao miaraka amin'ny teknolojia azo itokisana, ny teknolojia voaporofo amin'ny alàlan'ny fametrahana ny baikon'ny valan-javaboary ho an'ny EPM7256aetc144-120n miaraka aminay anio ary miantoka anao manana vahaolana CPLD mafy orina.

EPM7256aetc144-10n CAD Models

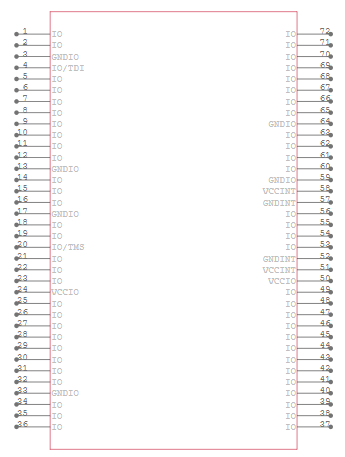

EPM7256aetc144-10n Symbol

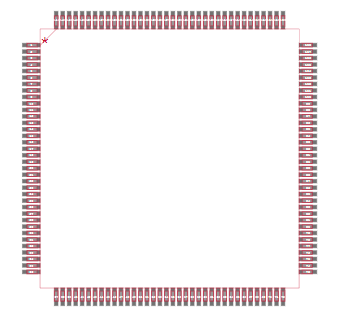

EPM7256aetc144-10n Fandraisana tongotra

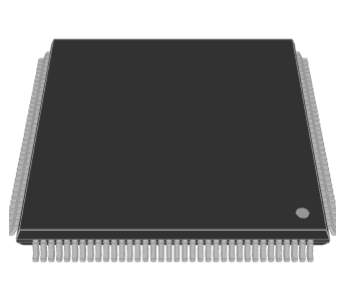

Modely Modely EPM7256aetc144-10n 3D

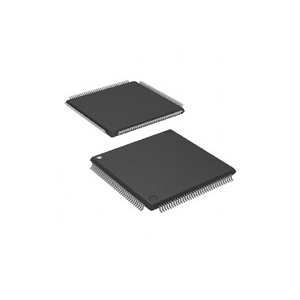

EPM7256aetc144-10N

Macrocells:Ity fitaovana ity dia manana Macrocells 256.Macrocells no singa lojika azo ampiasaina izay ahafahan'ny CPLD hanao asa lojika isan-karazany.

Gates azo ampiasaina:Manome vavahady 5. azo ampiasaina eo ho eo izy io.Ity dia manondro ny habetsaky ny vavahady lojika fototra (toy ny ary, na, na, tsy) izay azo raisina ao anaty fitaovana.

I / O Pins:Ny CPLD dia manasongadina ny 120 Input / Pins-vokatra, izay mamela ny fifampiresahana be dia be amin'ny faritra hafa amin'ny famolavolana elektronika.

Fanemorana ny fanemorana (TPD):Ny fanemorana ny fampielezana avo indrindra dia 10 nanoseconds, mamaritra ny fomba haingana ny CPLD dia afaka mamolavola famantarana fampidirana ary mamokatra fampivoarana.

Fandresen-dahatra fiasa:Afaka miasa amin'ny frequencies hatramin'ny 95.2 MHz, izay mamaritra ny hafainganam-pandeha izay ahafahan'ny fitaovana manatanteraka ny asa lojika.

Manome volla:Ny fitaovana dia miasa amin'ny famatsiana volavolan-dalàna 3.3V, mifanaraka amin'ny haavon'ny lojika lojika mahazatra.

Package:Tonga ao anaty fonosana misy paositra 144-pin-paty (TQFP), karazana fonosana fonosana izay ankasitrahana noho ny fanalefahana ny habaka ilaina amin'ny tabilao vita pirinty vita pirinty.

Sehatra amin'ny mari-pana:Ny 0 ° C hatramin'ny 70 ° C, ny fiantohana ny zava-bita azo antoka amin'ny toe-piainana malalaka.

Programme rafitra:Ny CPLD dia manohana ny fandaharana rafitra ao amin'ny rafitra amin'ny alàlan'ny IEEE STD.1149.1 Tadiovana fitsapana hetsika (JTAG) interface tsara (jtag), manome alàlana ny fandaharana sy ny famerenana indray ny fitaovana lojika ao anatin'ny fanamafisana ny hardware farany.

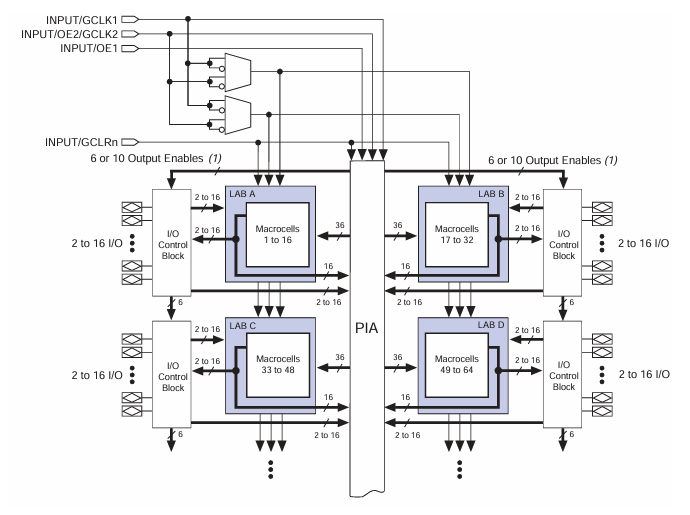

EPM7256aetc144-10n block diagram

ny EPM7256aetc144-10n dia a Fitaovana lojika programam-barotra (CPLD) miaraka amin'ny efatra Logic Array Blocks (Labs) , samy manana 16 macrocells 16, totalin'ny makrocells 64.Ireo macrocells ireo dia miatrika lojika mitambatra sy mitambatra, mahatonga ny fitaovana hahay handanjalanja ny fampiharana lojika isan-karazany.Ao afovoan'ilay CPLD dia ny Fampitaha-mihetsika insonnect (PIA), izay mampifandray ny laboratoara rehetra, miantoka ny fifanarahana ara-dalàna mahomby.Ny lab tsirairay dia mifampiresaka amin'ny PIA amin'ny alàlan'ny tsipika 36 mifandraika, mamela ny famantarana hizara sy zahana mahomby.Ny fitaovana dia manasongadina ny sakana I / O mifehy ny lafiny tsirairay, manohana ny 2 ka hatramin'ny 16 i / o Pins isaky ny lab.Ireo sakana ireo dia manampy amin'ny fitantanana sy ny famoaham-bola, mampifandray ny CPLD amin'ny faribolana ivelany.Fanaraha-maso toy ny famantaranandro manerantany (GCLK1, GCLK2), ny famoahana dia mamela (OE1), ary ny famerenam-bokatra eran'izao tontolo izao (Gclrn) dia manampy amin'ny fampifangaroana ny asa lojika manerana ny fitaovana.Ankoatr'izay, ny vavahadin'ny lojika dia mitantana famantaranandro sy fametahana famantarana, miantoka ny fandidiana malefaka.Ity CPLD ity dia natao ho fanodinana lojika haingam-pandeha haingam-pandeha, manome ny programmibility, fanamboarana famantarana ary azo itokisana i / o mifehy ny rafitra, izay mety ho an'ny rafitra sy ny serasera ary ny automatique amin'ny indostrialy.

EPM7256aetc144-10n Famaritana

Type	fikirana
mpanamboatra	Altera / Intel
ANDIAN-DAHATSORATRA	Max® 7000a
Packaging	lovia
Sata part	lany andro
Karazana program	Ao amin'ny rafitra programmable
Fanemorana ny fotoana tpd (1) max	10 NS
Voltage famatsiana - anatiny	3V ~ 3.6v
Isan'ny singa lojika / barazy	16
Isan'ny Macrocells	256
Isan'ny vavahady	5000
Isan'ny I / O	120
Mari-pana	0 ° C ~ 70 ° C (ta)
Typeing Type	Tendrombohitra
Fonosana / tranga	144-LQFP
Package mpamatsy mpamatsy	144-tqfp (20x20)
Laharana vokatra fototra	Epm7256

EPM7256aetc144-10n fampiharana

Fahaizana artifisialy

Ity CPLD ity dia miasa ao amin'ny AI Hardware Accelerators hiatrehana ny computation complex ilaina amin'ny fanodinana tsara ny algorithms AI, izay mampitombo ny hafainganam-pandeha sy ny fahatokisana amin'ny fampiharana AI.

Teknolojia 5G

Ao amin'ny fanjakan'ny serasera 5G, ny EPM7256aetc144-10n dia tsara indrindra amin'ny fanodinana famantarana sy ny fitantanana ireo protocols serasera.Ny lojika lojika haingam-pandeha avo lenta dia manamora ny fanodinana haingana ilaina amin'ny taranaka manaraka ny rafitra Wireless.

Cloud Computing

Ao anatin'ny ivon-toerana dia manatsara ny fahaiza-manao ny fanodinana ity fitaovana ity, manohana ny singa amin'ny fitantanana ny angon-drakitra avo lenta sy ny sombin-javatra sarotra, manohana ny fotodrafitrasa momba ny serivisy rahona.

Electronics Consumer

Ny CPLD dia mahita fangatahana amin'ny elektronika mpanjifa toy ny fahitalavitra sy ny consoles kilalao, izay manatanteraka ny lojika mahazatra izay manatsara ny fiasa sy ny traikefa.

Teknolojia Wireless

Ampiasaina amin'ny fitaovana fifandraisana an-tariby mba hanodinana sy hanamafisana ny famantarana sy ny famelabelarana fifandraisana mahomby sy mahomby amin'ny fitaovana toy ny fanazaran-tena sy ny maodely finday.

Fifehezana indostrialy

Ity fitaovana ity dia minegral amin'ny rafi-pitsaboana amin'ny toe-javatra indostria, izay mifehy ny milina ary mitantana ny fizotrany, ka miteraka fitomboan'ny vokatra sy fiarovana.

Internet amin'ny zavatra (iot)

Ao amin'ny fitaovana IOT, ny EOTA7256aetc144-10n dia mitantana ny fanodinana data sy ny asa fifandraisana, tsara ho an'ny fandidiana tsy misy fepetra amin'ny fitaovana mifandray amin'ny tokantrano sy indostria.

Fitaovana fitsaboana

Ny CPLD dia ampiharina amin'ny fitaovana ara-pitsaboana ho an'ny asa toy ny fahazoana angon-drakitra sy ny fanodinana famantarana, mitendry anjara toerana azo itokisana sy fahombiazana amin'ny fitandremana sy ny fitaovana fitsaboana.

EPM7256aetc144-10n mitovy

• Fizarana epm7256aetc100-7

• Epm7256aetc144-7

• EPM7256aetc100-5n

EPM7256aetc144-10n Tombontsoa

Love lojika avo lenta

Ity fitaovana ity dia manangona Macrocells 256 ary eo amin'ny vavahady azo ampiasaina 5000 eo ho eo, mamela ny fampiharana ny fizarazarana lojika sarotra ao anaty sombin-tsofina iray.Ity takelaka lojika avo ity dia manamora ny famolavolana sy ny famolavolana mampitambatra, mampihena ny fanisana ny singa amin'ny ankapobeny ary ny fanatsarana ny fandaharam-potoanan'ny birao.

Ny fandaharana rafitra rafitra (ISP)

Misongadina ny programmability ao amin'ny rafitra amin'ny alàlan'ny IEEE STD.1149.1 Interface Jtag, ny EPM7256aetc144-10n dia mamela ny fandaharana mora sy ny famerenana mivantana mivantana ao anaty faritra.Ity fahaiza-manao ity dia sarobidy amin'ny fizotran'ny prototyping sy ny endrika famolavolana haingana, izay mamela ny fanitsiana nefa tsy mila manolo ny sombiny.

Fanemorana haingana

Miaraka amin'ny fanemorana ny fampielezam-peo ambony indrindra 10 NS, ity CPLD ity dia miantoka ny fanodinana haingana ny fidirana sy ny famoahana ny fangatahana izay mitaky ny fizahana angon-drakitra avo lenta sy ny valiny ara-potoana, toy ny rafitra fanodinana horonan-tsary sy ireo rafitra ara-barotra avo lenta.

Ny fanjifana herinaratra ambany

Miasa amin'ny volavolan-kevitra 3.3V, ny EPM7256aetc144-10n dia optimized amin'ny fahombiazan'ny angovo.Ity fanjifana herinaratra ambany ity dia mahasoa amin'ny fitaovana portable sy miasa amin'ny bateria, izay tsara ny fitantanana ny herinaratra ho an'ny fiainana miasa.

Comprehensive I / o fahaizana

Ny fitaovana dia misy 120 I / O Pins, manome safidy fifandraisana midadasika.Izany dia ahafahana mifanakalo hevitra mivaingana miaraka amin'ny peripherals midadasika sy singa hafa amin'ny rafitra hafa, izay ampifanarahana amin'ny tontolo maro be pitsiny.

Ny fitahirizana tsy fanitsiana tsy misy vonjelile

Noho ny fahatsiarovana miorina amin'ny eeprom, ny CPLL dia mitazona ny toe-javatra konfigurasi na dia aorian'ny famongorana ny fahefana aza, ny fiantohana ny fiasa fitaovana dia mijanona tsy miova amin'ny fihodinan'ny herinaratra.Ilaina ity fampiasa ity ho an'ny fangatahana mitaky fampiasa azo itokisana, maharitra tsy misy fepetra raha tsy mila ny filàna fampihavanana matetika.

EPM7256aetc144-10Ny dingana fandaharana

Fandaharana ny fizarana EPM7256aetc144-10n fitaovana dia misy ny fandaharana fanodinana rafitra enina dingana (ISP):

1. Ampidiro ny ISP: Ity dingana ity dia manome antoka fa ny ampahany amin'ny fidirana sy ny vokatra ao amin'ny Fividianana ny fitaovana amin'ny fampiasana mahazatra amin'ny fomba fandaharana tsara.Mitentina 1 millisecond eo ho eo.

2. Hamarino ny ID: Alohan'ny hanombohana fandaharana, ny fitaovana dia manamarina ny karapany manokana.Vetivety dia haingana ity dingana ity.

3. Famafana lehibe: ity dia manaisotra ny angon-drakitra rehetra teo aloha avy amin'ny fitaovana.Izany dia manao izany amin'ny alàlan'ny fahazoana baiko hamongorana ny zava-drehetra ary miandry ny 100 milliseconds 100 mba hahazoana antoka fa ho voafafa ny zava-drehetra.

4. Program: Ao io toerana io no ampidirina ao anaty fitaovana.Ho an'ny angon-drakitra tsirairay dia alefa any amin'ny adiresy marina ao amin'ilay fitaovana, ary avy eo ny pulse manokana dia manome antoka fa voatahiry tsara izany.

5. Hamarino: Aorian'ny fandaharana, ny fisavana ny fitaovana raha toa ka voatahiry tsara ny angon-drakitra rehetra amin'ny famakiana azy ary ny fampitahana azy io.

6. Fivoahana ISP: Ity dingana ity dia mamerina ny fitaovana miverina amin'ny fomba fandaharana amin'ny fomba fampiasana mahazatra.Mitondra 1 millisecond ihany koa izy io.

Ny totalin'ny fandaharam-potoana dia miankina amin'ny faharetan'ny pulse tsirairay ary ny fomba haingana ny angon-drakitra dia mety hidiran'ny fitaovana, izay misy ny hafainganam-pandehan'ny ora fandaharam-potoana ary firy ny angon-drakitra.Ny fitaovana samihafa dia mety handray fotoana isan-karazany satria samy manana ny fahatsiarovana isan-karazany amin'ny fandaharana.

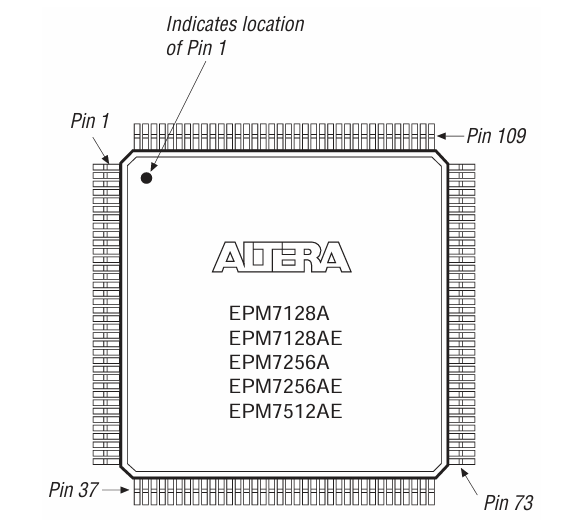

EPM7256aetc144-10n Packo Pin-Out diagram

Ny diagram dia mampiseho ny epm7256aetc144-10n fonosana fonosana sy ny pining.Ity chip ity dia miditra ao a TQFP-144 (fonosana fisaka fanodinkodinam-baravarankely misy pins 144), midika izany fa manana pitia tsara ny lafiny rehetra.Ny toerana PIN 1 dia voamarika miaraka amin'ny teboka kely, ary ny isa PIN dia mitombo ny fanodinana manodidina ny fonosana.Ny fanalahidy fototra dia toy ny PIN 1, PIN 37, Pin 73, ary PIN 109 fanampiana amin'ny orientation mandritra ny fivorian'ny PCB.Ny refy famaranana dia mamaritra ny haben'ny vatan'ny Chip mba hiantohana ny PCB mety.Ny fandaharana Pinout dia mamela ny fifanarahana ara-dalàna mahomby, izay mety ho an'ny fampiharana lojika sarotra.Ny EPM7256AE dia tafiditra ao anatin'ny andian-tsarimihetsika Max 7000a CPLD, izay ahitana Macrocells 256 sy programme rafitra.Ny -10N Suffip dia manondro mari-pahaizana 10 NS sy fonosana maimaimpoana.

EPM7256aetc144-10n mpanamboatra

Ny EPM7256aetc144-10n dia fitaovana lojika lojika isan-karazany (CPLD) novolavolain'i Altera Corporation, izay azo avy eo Intel Corporation Tamin'ny taona 2015. Hatramin'ny fahazoana, ny Intel dia nanamboatra ny mpanamboatra ofisialy ny FPGA FPGA sy CPLLS Comples, anisan'izany ny SEX® 7000Al, izay misy an'io fitaovana io.Ny EPM7256aetc144-10n dia natao ho an'ny fampiharana avo lenta, haingam-pandeha ambany, manohana ny programme rafitra (ISP) amin'ny alàlan'ny jtag (IEE 114.1).Na dia nandova ny teknolojia CPLL aza i Intel, io fitaovana io dia efa natsahatra hatrizay ary voasokajy ho tsy feno, midika hoe tsy mamokatra na manohana azy io amin'ny fanamboarana mavitrika.

Famaranana

Ny EPM7256aetc144-10n dia CPLD mahery sy mora ampiasaina izay ampiasaina ao AI, 5G, ny milina rahona, milina indostrialy, IOT ary fitaovana ara-pitsaboana.Mamolavola haingana ny angon-drakitra, mampiasa hery kely, ary mamela ny famerenam-bokatra mora tsy esorina amin'ny faritra.Mbola ilaina ho an'ny endrika tranainy izay mila lojika programmable miaraka amin'ny fampisehoana maharitra.Na miara-miasa amin'ity CPLD ity ianao na mitady safidy mitovy, ny fahafantarana ny famolavolana, ny fandaharana ary ny tombontsoa dia afaka manampy anao hampiasa azy tsara indrindra amin'ny fampiharana nomerika haingam-pandeha avo lenta.
