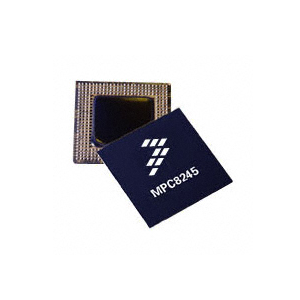

MPC8245LZU300DIRONSOR: DataSheet, Endri-javatra, fampiharana ary voafaritra

Ny MPC8245LZU300D dia mpanamboatra mahery vaika nataon'i NXP USA Inc. ho an'ny rafitra embeded izay mila haingana sy mahomby ary mifikitra.Mihazakazaka amin'ny 300 MHz izy io, manohana hatramin'ny 2 GB an'i SDRAM, ary manana interface tsara 32-bit ho an'ny fifandraisana amin'ny fitaovana hafa.Ity processor ity dia ahitana endri-javatra toy ny UARTS Dual, mpanamboatra I²C, ary controlur roa-channel roa, izay mahatonga azy ho tsara amin'ny fitantanana ny asa samihafa indray mandeha.Ity torolàlana ity dia manazava ny endri-javatra sy ny famolavolana ary ny fampiasana ary ny tombontsoany, ny fanampiana anao hahatakatra ny antony maha-safidy tsara indrindra amin'ny tambajotra, ny fitehirizana, ny fitehirizana, ny telecom, ary ny fampiharana hafa.

katalaogy

MPC8245LZU300D Famaritana

ny Mpc8245lzu300d Avy amin'ny NXP USA Inc.Ity variana ity dia miasa amin'ny hafainganam-pandehan'ny 300 MHZ ary manohana hatramin'ny 2 GB an'i SDRAM, izay mety amin'ny fangatahana fampiharana.Izy io dia ahitana ny interface misy pci 32 bit afaka amin'ny 66 MHz, izay mampitombo ny fifandraisany amin'ny peripherals pci isan-karazany.Ny fiasa mitambatra dia misy ny mpiasan'ny Asynchronous-Transmitters (DUARTS), mpanamboatra I²C, ary mpiandraikitra ny DMA roa, ankoatry ny hafa, izay mandray anjara amin'ny fomba mahomby amin'ny fomba mahomby.Namboarina tao anaty kasety 352-ball ball grid (TBGA) Ny MPC824245LZu300d dia miantoka ny dian-tongotra mifangaro miaraka amin'ny fampisehoana to herim-po amin'ny hafanana amin'ny 0 ° C.

Raha mitady ny handidy be dia be ho an'ny MPC8245LZU300D ianao, dia eritrereto ny fividianana avy aminay.Hataontsika antoka fa hahazo ny fifanarahana tsara indrindra ianao ary afaka manararaotra tanteraka ity profil ity amin'ny tetikasa ho avy.

MPC8245LZU300 endri-javatra

Architecture maritrano superscarar:Mamela ny processor hanatanterahana torolàlana marobe isaky ny tsingerin'ny famantaranandro, manentana ny fahombiazana sy ny hafainganam-pandehan'ny tena.

Cache integrated:Ahitana ny Cache Cache 16 kb sy ny cache data 16 kb 16 kb amin'ny cache data, izay mety ho voadidy na mihidy tanteraka.Izany dia manampy amin'ny fanalefahana ny fotoana nalaina mba hidirana angon-drakitra ampiasaina matetika, ny fanodinana haingana.

Fitantanana herinaratra mavitrika:Ahitana ny maodely fitantanana herinaratra toa ny nap, doze, ary matory, izay manampy amin'ny fampihenana ny fanjifana hery mifototra amin'ny fitakiana fiasa.

Fanohanana SDRAM:Afaka mitantana hatramin'ny 2 GB an'i SDRAM iray manerana ny bus bus 32- na 64.Izy io dia manohana configuration marobe, mametraka habe isan-karazany sy karazana banky fahatsiarovana.

Fanitsiana diso:Mampiasa mekanika toy ny fanoratana ny fidirana amin'ny PCI sy ny processor, miaraka amin'ny fanohanana ny teknika tsy fivadihana toy ny parity, vakio ny asa fanoratana, na ny ecc (kaody fanitsiana).

Fifaninanana sy i / o fifandraisana:Manohana ireo karazana fahatsiarovana rom sy tselatra isan-karazany ary manome tombo-kase sy seranan-tsambo I / O marobe, ary ampifanarahana amin'ny mpanao maritrano samy hafa.

32-bit pci bus:Miasa amin'ny hafainganam-pandeha hatramin'ny 66 MHz ary mifanaraka amin'ny fenitra PCI 2.2.Izy io dia mahavita mifanelanelana amin'ny Peripherals PCI izay misaotra ny fandeferana 5.0-V.

Fanohanana Dual-Channel:Mampisongadina ny Control DMA roa-channel iray izay manohana ny fomba mivantana sy mifatotra, izay afaka mampifindra ny automate sy ny famindrana angon-drakitra ho an'ny fikarakarana data mahomby kokoa.

Ny fahaiza-manao manangona dia manangona:Manamora ny fandidiana izay misy ny famakiana na fanoratana amin'ny fizarana fahatsiarovana tsy mifanipaka, fitaovana amin'ny filaharana famindrana sy safidy maro samihafa hitantanana tsara ny famindrana data.

Fifandraisana mifandray:Ahitana ny aro-bato roa ho an'ny serasera serasera sy ny mpanara-maso I²C izay manohana ny maodely Mpampianatra sy ny andevo, izay mamela ny filàna fifandraisana miovaova.

Mpanelanelana programmable programme:Manome fitantanana mafy ny hardware sy serial, fanatsarana ny fandraisana andraikitra sy ny fifehezana ny rafitra.

Timers sy Faritra famantaranandro:Mampiditra ny timim-bolo efatra sy ny sekolim-peo namboarina ho an'ny famantaranandro ho an'ny bus bus pci sy sdram, miantoka ny fotoana sy ny fampifangaroana marina manerana ny singa samy hafa rafitra.

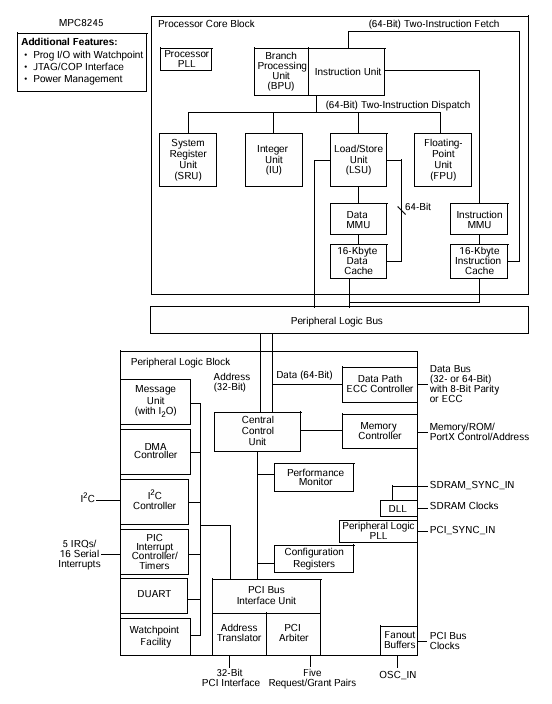

Saripika MPC8245LZu300d

ny Saripika MPC8245LZu300d Mampiseho ny fomba ifandraisan'ny mpanara-maso sy peripheral.Manana fizarana roa lehibe izy io: ny Sakan-tsambo ary ny Peripheral lojika.Ny fanakanana ny processor Core dia manakana ny fanolanana.Ao anatin'izany ny Sokajy fanodinana sampana (BPU), Integer Unit (IU), Unit-point-point (FPU), ary Load / Store Unit (LSU).Ny torolàlana dia nalaina, nokarakaraina ary novonoina tamin'ny fomba mahomby tamin'ny fanampian'ny Ny angon-drakitra 16-kbyte sy ny cache torolalana.ny Units Management Management (MMUS) Mitantana ny fidirana amin'ny fitadidiana.ny Peripheral lojika mampifandray ny mpanamboatra fitaovana ho an'ny fitaovana ivelany.Ao anatin'izany ny Controller DMA Ho an'ny famindrana fahatsiarovana haingana, an I²c Controller ho an'ny fifandraisana, ary a Unit-hafatra Ho an'ny asa fampidirana / famoahana.ny PCI Bus Interface manohana fifandraisana PCI 32-bit ho an'ny fanitarana.ny Controller fahatsiarovana Ny fitadidiana rafitra rafitra, ao anatin'izany SDRAM famantaranandro sy famantaranandro.Ho an'ny fanaraha-maso ny rafitra dia misy Pic Controller Controller izay manakorontana avy amin'ny loharano samihafa.ny Data Data Controller miantoka ny tsy fivadiham-bola, manohana bus bus 32-bit na 64 bit miaraka amin'ny parity na ECC (kaody fanitsiana diso).Famantaran'ny famantaranandro toy Osc_in SY Pci_sync_in Ataovy foana ny zava-drehetra ho an'ny fandidiana malamalama.

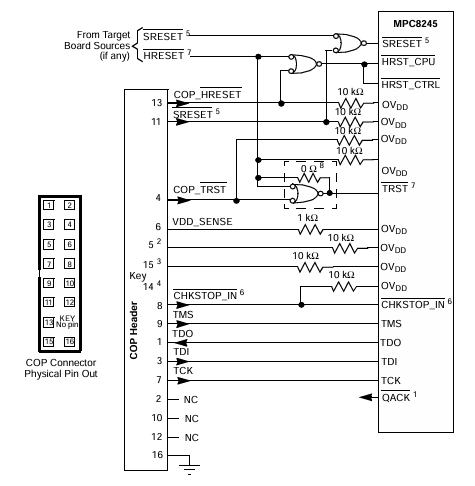

Kop Connector Diagram

ny Kop Connector Diagram Ho an'ny mpc8245lzu300d dia mampiseho ny debugging ary avereno ny interface ampiasaina amin'ny fitsapana sy ny famahana ny processor.ny 16-Pin cop header mampifandray ny processor amin'ny ivelany Jtag / cop Fitaovana debugging.Ny famantarana fototra dia misy Sreset, Hreset, ary Cop_hreset, izay rafitra fanaraha-maso no mamerina.ny HRST_CTLL Ny fidirana dia manampy amin'ny fandrindrana ny famerenana amin'ny fampiasana vavahady lojika.ny Cop_trst avereno ny Jtag Fitsapana lojika.Ny famantarana jtag: TMS, TDO, TDI, ary Tck ampiasaina amin'ny fanodinana sisintany sisintany sy ny debugging in-circuit.ny Chkktop_in Fehezan-kevitra momba ny famenoana signal Vdd_sense fanaraha-maso rafitra rafitra.Ny mpanohitra misintona sy misintona (10 kω, 1 kω) dia manampy amin'ny fanamafisana ny famantarana.ny Qack Fanampiana famantarana amin'ny fandrindrana ny fandrindrana.ny Cop connector Follows jtag pinout standard, ka mora ny mifandray amin'ny fitaovana debugging.

MPC8245LZU300 voafaritra

Type	fikirana
mpanamboatra	NXP USA Inc.
ANDIAN-DAHATSORATRA	Mpc82xx
Packaging	lovia
Sata part	lany andro
Core processor	Powerpc 603e
Isan'ny cores / bus bus	1 Core, 32-bit
Hafainganam-pandeha	300mhz
Mpifehy ny RAM	SDRAM
Akanjo haingana	tsy misy
Voltage - I / O	3.3v
Mari-pana	0 ° C ~ 105 ° C (ta)
Typeing Type	Tendrombohitra
Fonosana / tranga	352-LBGA
Package mpamatsy mpamatsy	352-TBGA (35x35)
Fifandraisana fanampiny	I2C, I²O, PCI, UART
Laharana vokatra fototra	Mpc82

MPC8245LZU300 fampiharana

Fitaovana tambajotra

Ny MPC8245LZU300D dia mety tsara amin'ny fitaovana tamba-jotra toy ny routers, switch ary karatra interface tsara.Ny interface tsara ao amin'ny PCI sy ny serifampirery ifampiresahana dia mamela ny famindrana angon-drakitra avo lenta sy ny fitantanana mahomby amin'ny protocols serasera marobe.Ity fahaiza-manao ity dia manatsara ny fampisehoana sy ny fahatokisana ny asa tambajotra.

Automatique indostrialy

Ao amin'ny automatique indostrialy, ity processor ity dia manana anjara toerana amin'ny rafitry ny herinaratra toy ny mpanara-maso lojika (plcs)Ny fahaizan'ny mpiasan'ny processor hiatrehana ireo asa fifehezana sy fanaraha-maso dia mahatonga azy ho singa iray manan-danja amin'ny toe-javatra indostria maoderina, miantoka ny fitantanana ny dingana sy mahomby.

Vahaolana fitahirizana

Ny interface tsara sy ny fahaizan'ny mpc8245lzu3005 dia manao safidy tsara indrindra amin'ny fampiharana mifandraika amin'ny fitahirizana, anisan'izany ny mpiasan'ny raid sy ny tamba-jotra fitahirizana (Sans).Izy io dia manitatra ny fitantanana ny angon-drakitra haingam-pandeha avo lenta sy fitantanana mahomby, izay tsara amin'ny tontolo izay misy ny tsy fivadihana data sy ny fidirana haingana.

fifandraisan-davitra

Ity microprocessor ity dia mety tsara ampiasaina amin'ny fitaovana fifandraisan-davitra, toy ny tobim-pifandraisana sy vavahady.Ny fahaizany mahomby amin'ny fomba mahomby dia manohana ny protocols isan-karazany samihafa dia manampy amin'ny fanatsarana ny fiasa ankapobeny sy ny fahatokisana ny fotodrafitrasa momba ny fifandraisan-davitra.

Rafitra mipoaka

Ny fahaizan'ny mpc8245lzu300d dia ny fahaiza-manao fampidirana azy dia ny kandidà praiminisitra ho an'ny rafitra napetraka hita amin'ny elektronika, elektronika ary fitaovana fitsaboana.Ny isan-karazany ireo peripetram-pampianarana sy fifampiresahana dia mamela ny famolavolana vahaolana manokana, avo lenta namboarina mba hanatratrarana ny filàna manokana ireo orinasa ireo.

Mpc8245lzu300d ampahany mitovy

• Mpc8245lvv333d

• Mpc8245lzu300d

• MPC8245TVV300D

MPC8245LZU300 tombony

Fampidiran-drindrina amin'ny rafi-panadinana (soc)

Ny MPC8245LZU300D dia mitambatra ny fototry ny processor, mpiandraikitra ny fahatsiarovana ary peripherals ao anaty sombin-tsofina tokana.Ity fomba ity dia manatsara ny maritrano rafitra, manamaivana ny filàna singa ivelany, ary mety hitarika ny fampihenana ny vidiny amin'ny fivoarana sy ny famokarana.

Fanodinana avo lenta

Ny processor dia miasa amin'ny fatran'ny 300 MHZ ary mampiasa maritrano superscarar, izay ahafahany manatanteraka torolàlana marobe isaky ny tsingerin'ny famantaranandro.Ity fahaiza-manao fanodinana avo lenta ity dia manome antoka ny asa mahomby ary ambony noho ny mpizara izay tsy manohana ny fitoviana toy izany, ka mahatonga azy io ho tsara ny fangatahana.

Fanohanana ny fitadidiana Versatile

Ity processor ity dia manohana hatramin'ny 2 GB an'i SDRAM ary mampiavaka ny interface tsara indrindra izay ahitana ny fanitsiana diso sy ny fifandraisan-davitra sy i / o mifandray.Ity haavon'ny fanohanana fitadidiana ity dia manome fahafaha-mandanjalanja, mamela ny rafitra hanamboarana ny fanamafisana fitadidiana mba hanatratrarana ny filàna fampiharana manokana, tombony amin'ny rafitra hentitra kokoa.

Fampidirana peripheral comprehera

Ny mpc8245lzu300d dia ahitana ny fifandraisana mifandray amin'ny fifandraisana toy ny UARTS sy ny mpitantana I²C, ary koa ny timermers sy ny mpanohitra ny mpanelingelina.Ity fampidirana peripenitra ity dia mampihena ny filana singa fanampiny ivelany, manatsotra ny famolavolana ankapobeny sy ny fitomboana ny rafitra amin'ny alàlan'ny fihenan'ny mety ho hevitry ny tsy fahombiazana.

Ny fanjifana herinaratra ambany

Ahitana ny fitantanana herinaratra mavitrika miaraka amin'ny maodely toy ny nap, doze, ary matory, ny mpanamboatra dia afaka manatsara ny fampiasana ny heriny mifototra amin'ny fangatahana am-piasana ankehitriny.Ity fahaiza-manao ity dia ampiasaina amin'ny fampiharana izay ilaina ny fahaiza-manao ny herinaratra, manome sisiny amin'ny alàlan'ny fizahana hafa izay tsy manana fifehezana ny herinaratra toy izany.

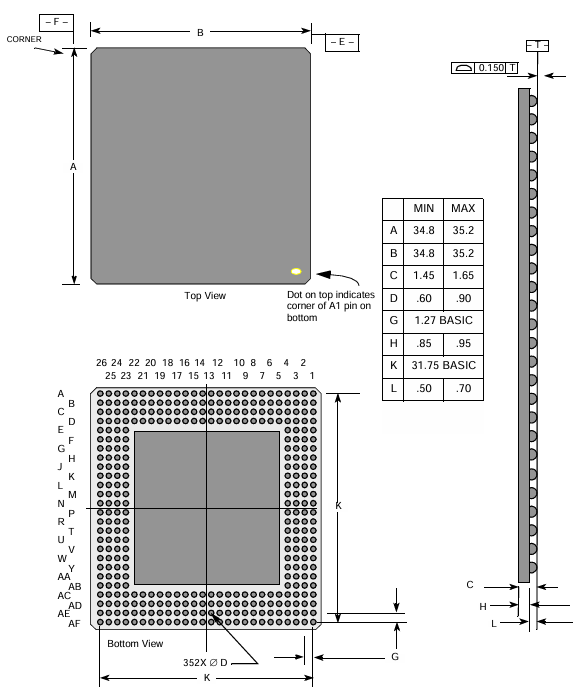

MPC8245LZU300 Feno fonosana

Parameter fonosana

fikirana	Dimension (MM)
Famoahana fonosana	35 mm × 35 mm
Interconnect	352
dity	1.27 mm
Solder Balls	Zu (TBGA Package) -62 sn / 36 pb / 2 AG;Vv (dikan-teny tsy misy dikany ny fonosana) -95.5 sn / 4.0 AG / 0.5 CU
Sivatry ny Baller Ball	0.75 mm
Haavo avo indrindra	1.65 mm
Co-plasisity specification	0.15 mm
Hery ambony indrindra	6.0 Lbs.Total, mizara tsy mitovy amin'ny fonosana (8 grama / baolina)

Fanendrena PIN sy ny refy fonosana fonosana

Mpc8245lzu300d mpanamboatra

Ny mpiady mpc8245lzu300d dia vokatra avy amin'ny NXP USA Ac., Subsidiary an'ny semiconductor NXP Semiconductors.NxP Semiconductors, izay nipoitra avy any Philips Semiconductors, dia manana ny hetsika A.S. ASHIPERATSED AUSTIN, Texas.Ity processor ity, ampahany amin'ny portfolio midadasika, mampifangaro ny teknolojia dia miasa tsara amin'ny fiheverana ny herinaratra sy ny fihenan'ny herinaratra.Na dia voamarika ho toy ny tsy fahita firy aza ny MPC824245Lzu300D, dia nanohy ny fanohanan'ny lova na nanosika ny fetra tany amin'ny faritra toy ny Automialy, indostrialy ary iotika tamin'ny alàlan'ny semiconductor vaovao.

Famaranana

Ny MPC8245LZU300D dia mpiasan'ny matanjaka sy azo itokisana namboarina ho an'ny fangatahana fangatahana.Miaraka amin'ny fanodinana haingana azy, ny endri-pifandraisana naorin-kevitra momba ny fifandraisana, ary ny maoderina famonjeny hendry, dia manampy ny rafitra mandeha tsara sy mahomby.Na dia tsy feno aza izao, dia mbola ilaina amin'ny asa indostria sy indostrialy ary telecom.Ny fahaizany mitantana asa marobe raha toa ka ny famonjena ny hery dia mahatonga azy ho safidy sarobidy mitady mpanamboatra endrika natokana azo itokisana.

Datasheet PDF

Mpc8245lzu300d Datasheets:

MPC8245.pdf
