Fampidirana ny rafitra fanaraha-maso: miasa, karazana ary fampiharana

Mampiasa rafitra fanaraha-maso ianao isaky ny mitazona sanda ho azy ny milina iray, toy ny mari-pana, ny hafainganam-pandeha, na ny haavony.Ity lahatsoratra ity dia manazava ny atao hoe rafitra fanaraha-maso, ny fomba iarahan'ny ampahany aminy, ary ny fomba itazonana ny vokatra ho marina ny valin-teny.Ho hitanao ihany koa ireo karazana rafitra lehibe sy ny fomba fiasan'izy ireo.Ny fampiasana mahazatra, ny tombontsoa ary ny fetra dia tafiditra ao.

Catalog

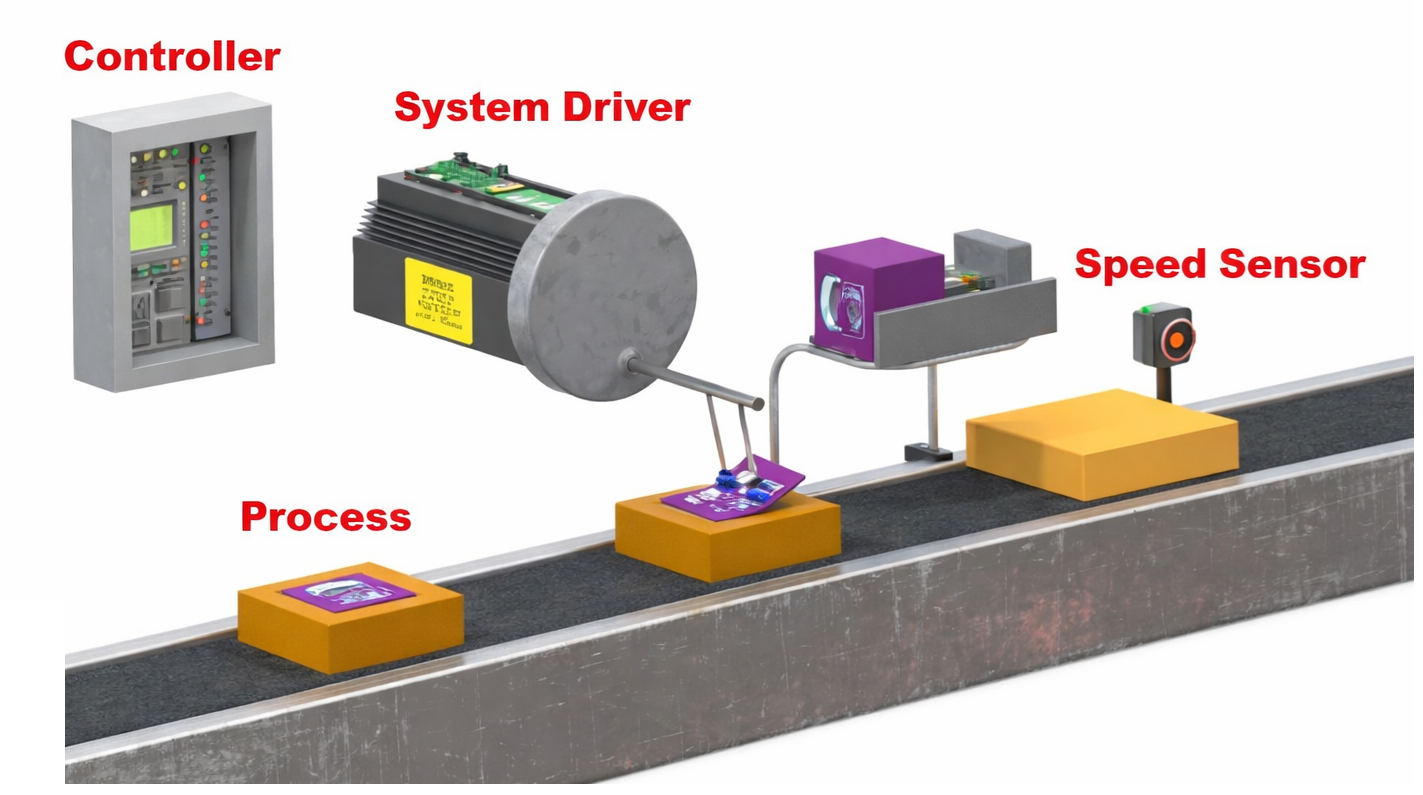

Sary 1. Ohatra rafitra fanaraha-maso

Inona no atao hoe System Control?

Ny rafitra fanaraha-maso dia rafitra izay mitazona ny sanda voarefy manakaiky ny sanda kendrena irina.Ny tanjony dia ny manitsy ho azy ny dingana iray mba hitoetra ho marina ny vokatra na dia miova aza ny toe-javatra.Ohatra, ny thermostat ao amin'ny efitrano dia mitazona ny mari-pana eo akaikin'ny haavony napetraka, ary ny fanaraha-maso fiara dia mitazona ny fiara amin'ny hafainganam-pandeha voafantina.Ny fanaraha-maso ny haavon'ny fitoeran-drano ihany koa dia mitazona ny haavon'ny rano amin'ny marika voafidy.Amin'ny teny tsotra, ny rafitra fanaraha-maso dia manara-maso sy manitsy ny fari-piainana mifanaraka amin'ny sanda ilaina.

Ireo singa fototra amin'ny rafitra fanaraha-maso

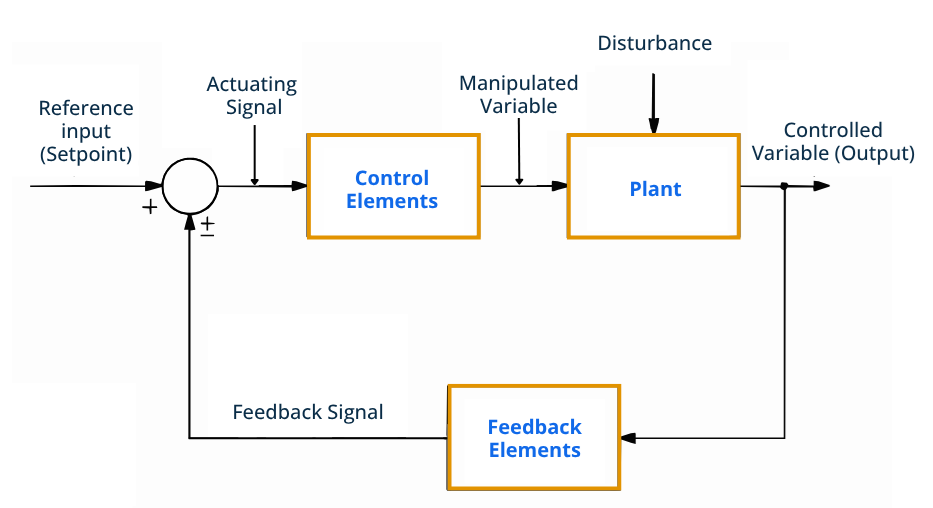

Sary 2. Diagram Block System Control

Ny rafitra fanaraha-maso dia vita amin'ny ampahany manara-penitra maromaro, izay samy manao asa manokana.

• Reference Input (Setpoint)

Io no sanda irina ezahin'ny rafitra tazonina.Izy io dia maneho ny fepetra kendrena voafantina.Ny rafitra dia mampitaha ny tena sanda amin'ity fanondroana ity.

• Fampandrenesana famantarana

Io no famantarana vokarina rehefa avy nampitaha ny sanda irina sy tena izy.Izany dia maneho ny habetsaky ny fanitsiana ilaina.Ny famantarana dia manomana ny rafitra ho an'ny fanitsiana.

• singa mifehy

Ireo ampahany ireo no mitantana ny dingan'ny fandraisana fanapahan-kevitra.Izy ireo dia mamaritra ny hetsika fanitsiana mifototra amin'ny famantarana azo.Ny vokatra avy amin'ity dingana ity dia manomana ny dingana ho amin'ny fanitsiana.

• Manipulated Variable

Io no habe azo amboarina alefa mankany amin'ilay dingana.Ny fanovana io sanda io dia misy fiantraikany amin'ny vokatra farany.Io no fari-piadidiana azon'ny rafitra miovaova mivantana.

• Zavamaniry

Ny ozinina dia ny dingana arahina.Mamokatra ny sandan'ny vokatra farany izy io.Ny rafitra dia mikendry ny hitazona io vokatra io amin'ny ambaratonga irina.

• Fanakorontanana

Fiovana tsy niriana misy fiantraikany amin'ny dingana izany.Afaka manosika ny vokatra hiala amin'ny sanda irina.Tsy maintsy manonitra izany ny rafitra.

• Variable voafehy (Havoaka)

Izany no tena vokatry ny fandrefesana ny dingana.Mampiseho ny toetry ny rafitra ankehitriny izany.Ny tanjona dia ny hampitoviana azy amin'ny fampidirana reference.

• Elements tsikera

Mandrefy ny vokatra izy ireo ary mamerina ny vaovao ho fanamarinana.Izy ireo dia manome ny rafitra miaraka amin'ny fepetra ankehitriny.Izany dia ahafahana mamaritra ny fanitsiana.

• Signal Feedback

Ity ny fampahalalana naverina momba ny sandan'ny vokatra.Izy io dia maneho ny toetry ny dingana.Ny rafitra dia mampiasa azy io ho fampitahana.

Fitsipika fiasan'ny rafitra fanaraha-maso

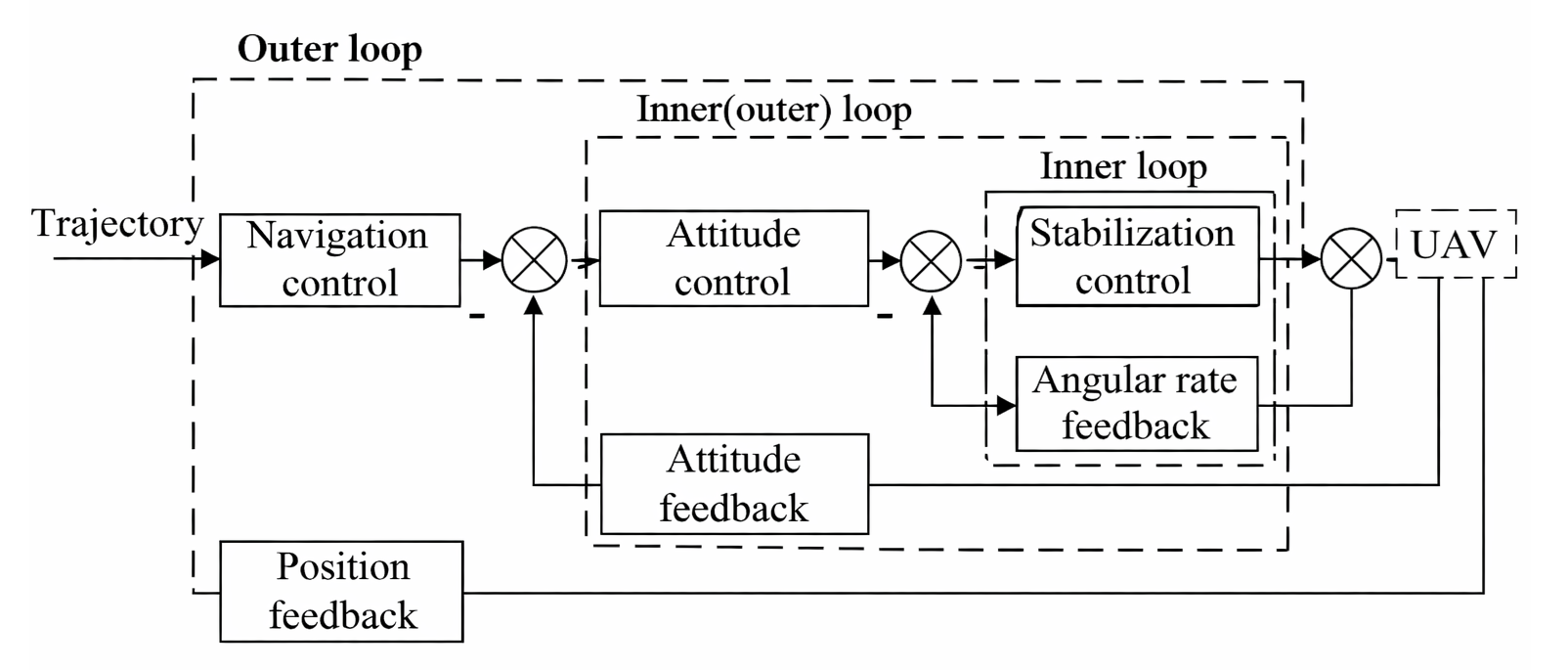

Sary 3. Fitsipika fiasan'ny rafitra fanaraha-maso

Ny fitsipiky ny fiasan'ny rafitra fanaraha-maso dia manomboka amin'ny sanda fidirana tiana omena ny rafitra.Ny rafitra avy eo dia mampitaha io sanda io amin'ny tena sanda mivoaka.Ny fahasamihafana misy eo amin'izy ireo dia antsoina hoe famantarana diso.Raha misy ny hadisoana dia miteraka famantarana fanitsiana ny rafitra.Ity fanitsiana ity dia manitsy ny dingana mba hampihenana ny fahadisoana.Miova ny vokatra ary averina jerena tsy tapaka.Miverina ny tsingerina mandra-pahatongan'ny vokatra mifanandrify amin'ny sanda irina.

Toetran'ny rafitra fanaraha-maso

Ny rafitra fanaraha-maso dia tombanana mifototra amin'ny fahombiazan'izy ireo mandritra ny fandidiana.Ireo toetra ireo dia mamaritra ny kalitao sy ny fahamendrehan'ny valin'ny rafitra.

Toetra	Famaritana
fahamarinan-toerana	Manao ny Output tsy misaraka;miverina amin'ny sanda tsy miova aorian'ny korontana
Accuracy	Fahadisoana farany ≤ ±2–5% amin'ny sanda napetraka
Precision	Output fiovaovana ≤ ± 1% eo ambanin'ny fampidirana mitovy
Fotoam-pamaliana	Voalohany Ny fanehoan-kevitra dia mitranga ao anatin'ny fe-potoana fanemorana (td)
Fotoana Mitsangana	Fotoana manomboka amin'ny 10% hatramin'ny 90% amin'ny sanda farany
Fotoana fametrahana	Miditra ary mijanona ao anatin'ny tarika ±2%.
Overshoot	Mihoatra ny tampony sanda farany amin'ny % vola
Toetra tsy miovaova Error	Constant offset sisa aorian'ny stabilization
Fahatsapana	ΔVoaka / ΔParameter fanovana tahan'ny
Hatanjaka	Mitazona asa na dia eo aza ny fiovan'ny korontana
Bandwidth	Miasa mahomby hatramin'ny −3 dB matetika tapaka
Famerenana	Fampidirana mitovy mamokatra vokatra mitovy ao anatin'ny fandeferana
azo itokisana	Miasa tsy misy tsy fahombiazana amin'ny ora fiasana nomena (MTBF)
Damping	Oscillation ny fahalovana voafaritry ny tahan'ny damping ζ
Speed of Valiny	Total fotoana ho tonga amin'ny toe-javatra milamina

Karazana rafitra fanaraha-maso

Ny rafitra fanaraha-maso dia sokajiana mifototra amin'ny fomba itondrany ny vaovao, ny famantarana ary ny fitondran-tena valiny.Izy ireo dia navondrona araka ny fampiasana tamberina, endrika famantarana, ary fihetsika matematika.

Open-Loop Control System

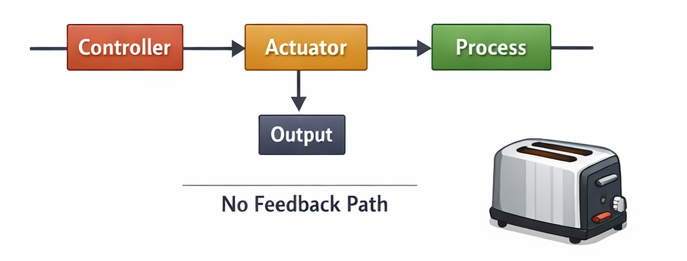

Sary 4. Open-Loop Control System Diagram

Ny rafitra fanaraha-maso open-loop dia rafitra iray izay tsy misy fiantraikany amin'ny hetsika fanaraha-maso ny vokatra.Mandefa baiko ny rafitra ary mihevitra fa marina ny valiny nefa tsy manamarina izany.Satria tsy misy lalan'ny fanehoan-kevitra, tsy afaka manitsy ho azy ny lesoka na ny korontana.Ny fampisehoana dia miankina indrindra amin'ny calibration mety sy ny fepetra fiasana.Ireo rafitra ireo dia tsotra, mora vidy ary mora ny famolavolana.Na izany aza, ny fiovan'ny enta-mavesatra na ny tontolo iainana dia mety hisy fiantraikany amin'ny vokatra farany.Ny ohatra mahazatra dia ahitana ny fameram-potoana fanasan-damba elektrika, ny fanaraha-maso ny fameram-potoana amin'ny milina fanasan-damba, ary ny fameram-potoana fanondrahana raikitra.

Rafitra Fanaraha-maso Mihidy Loop

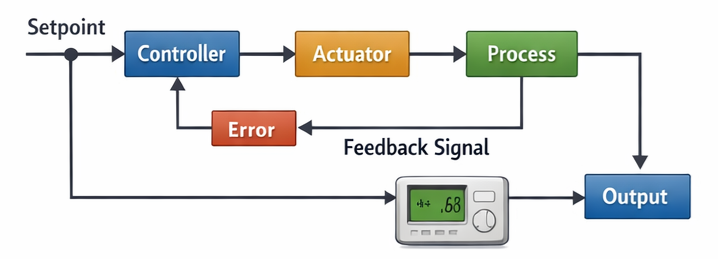

Sary 5. Diagram System Control Closed-Loop

Ny rafitra fanaraha-maso mihidy dia rafitra mampiasa tamberina mba hanitsiana ho azy ny fivoahany.Ny rafitra dia mandrefy ny vokatra ary mampitaha izany amin'ny sanda irina.Raha misy fiovana miseho dia misy fanitsiana atao mba hampihenana ny fahadisoana.Ity fanitsiana tsy tapaka ity dia mamela ny fandidiana marina sy maharitra na dia miovaova aza ny toe-javatra.Ny rafitra mihidy dia manome mazava tsara sy azo itokisana kokoa noho ny rafitra misokatra.Izy ireo dia ampiasaina betsaka amin'ny fampiharana fanaraha-maso mandeha ho azy maoderina.Ny ohatra mahazatra dia ny fanaraha-maso ny mari-pana amin'ny rivotra, ny fanaraha-maso amin'ny fiara, ary ny mpandrindra ny herinaratra mandeha ho azy.

Continuous-Time Control System

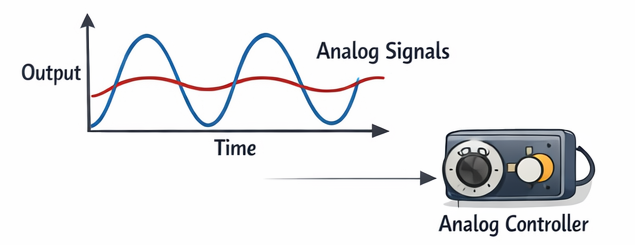

Sary 6. Famantarana fanaraha-maso ara-potoana (Analog).

Ny rafitra fanaraha-maso maharitra maharitra dia manodina famantarana izay miova tsikelikely rehefa mandeha ny fotoana.Ny fidirana sy ny vokatra dia misy amin'ny fotoana rehetra tsy misy fahatapahana.Ireo rafitra ireo matetika dia miasa amin'ny famantarana elektrika na mekanika analogue.Satria mitohy ny famantarana, dia milamina sy voajanahary ihany koa ny valiny.Ny rafi-potoana mitohy dia hita matetika amin'ny fanaraha-maso analoga mahazatra.Izy ireo dia mety amin'ny dingana ara-batana mitaky fanehoan-kevitra eo no ho eo.Ohatra amin'izany ny fanaraha-maso ny hafainganam-pandeha analogue, ny fanaraha-maso ny volume amplifier audio, ary ny fanaraha-maso ny toeran'ny valva hydraulic.

Discrete-Time Control System

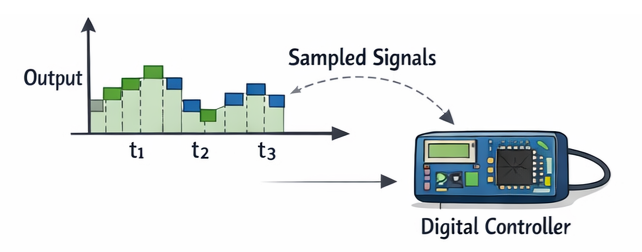

Sary 7. Famantarana fanaraha-maso ny fotoana (nomery).

Ny rafitra fanaraha-maso fotoana voafaritra dia miasa amin'ny alàlan'ny mari-pamantarana angon-drakitra.Ny rafitra dia manamarina sy manavao ny sanda amin'ny fotoana voafaritra ihany.Ireo famantarana ireo dia matetika ataon'ny mpanara-maso nomerika na microprocessors.Miova tsikelikely ny vokatra fa tsy mitohy.Ny rafitra toy izany dia mamela ny fiasan'ny programmable sy ny fanitsiana moramora.Izy ireo dia ampiasaina betsaka amin'ny fanaraha-maso elektronika sy solosaina maoderina.Ohatra amin'izany ny fanaraha-maso ny maripana mifototra amin'ny microcontroller, ny fanaraha-maso ny hafainganam-pandehan'ny maotera nomerika, ary ny thermostat an-trano marani-tsaina.

Linear Control System

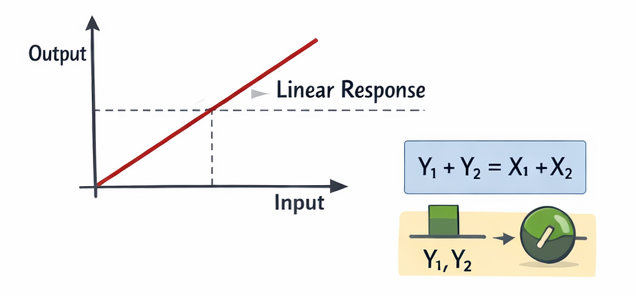

Sary 8. Fifandraisana Input-Output System Linear

Ny rafitra fanaraha-maso linear dia manaraka fifandraisana mifandanja eo amin'ny fidirana sy ny vokatra.Raha mitombo avo roa heny ny fidirana, dia mitombo avo roa heny koa ny vokatra ao anatin'ny fepetra mitovy.Ireo rafitra ireo dia mahafa-po ny fitsipiky ny superposition izay ahitana ny fampidirana mitambatra mamokatra vokatra mitambatra.Ny fitondran-tena amin'ny linear dia mamela ny famakafakana matematika azo vinavinaina sy mora.Ny ankamaroan'ny drafitra fanaraha-maso teorika dia mihevitra ny fiasan'ny linear ho an'ny fahatsorana.Ny modely Linear dia manampy amin'ny famolavolana rafitra marin-toerana sy marina.Ohatra amin'izany ny fanamafisam-peo elektronika kely famantarana sy ny faritra mifehy ny maotera ambany.

Rafitra fanaraha-maso tsy an-tariby

Sary 9. Toetran'ny valin'ny rafitra tsy an-tariby

Ny rafitra fanaraha-maso tsy an-tariby dia manana vokatra tsy mifanaraka amin'ny fidirana.Miova ny valinteny arakaraka ny elanelana na ny fepetra fiasana.Ny fiovana kely amin'ny fampidirana dia mety miteraka fiovaovana lehibe na tsy misy fiovana mihitsy.Mipoitra matetika ny vokatra toy ny saturation, hysteresis, ary faritra maty.Sarotra kokoa ny manadihady ireo rafitra ireo fa maneho ny fizotran'ny vatana amin'ny marina kokoa.Rafitra maro no mandeha ho azy amin'ny fomba tsy tsipika.Ohatra amin'izany ny fetran'ny fihetsehan'ny sandry robotika, ny fihetsiky ny mpitaingina magnetika, ary ny fifehezana ny fikorianan'ny valva amin'ny toerana ambony.

Ny tombony sy ny tsy fahampian'ny rafitra fanaraha-maso

Ny rafitra fanaraha-maso dia manatsara ny tsy fitoviana ary mampihena ny ezaka amin'ny tanana fa mampiditra ny fahasarotana sy ny vidiny.

Ny tombony amin'ny rafitra fanaraha-maso

• Ny rafitra dia mitazona ny vokatra manakaiky ny sanda ilaina mandritra ny fandidiana.

• Tsy mila manitsy ny fitaovana amin'ny tanana ny mpandraharaha.

• Ny milina dia afaka mandeha mandritra ny ora maro nefa tsy mijanona matetika.

• Ny rafitra dia manitsy ny fiovan'ny toe-javatra ho azy.

• Ny sata fampandehanana dia azo jerena amin'ny tontonana na fampisehoana lavitra.

Ny tsy fahampian'ny rafitra fanaraha-maso

• Ny vidin'ny setup dia ambony noho ny rafitra manual tsotra.

• Ilaina ny mpiasa mahay amin'ny fanamboarana sy fanompoana.

• Ny sensor sy ny kojakoja elektronika dia mety hanjavona rehefa mandeha ny fotoana.

• Mety haharitra ela kokoa ny fitadiavana ny anton'ny olana.

• Ny rafitra dia miankina amin'ny herin'ny herinaratra stable.

Fampiharana ny rafitra fanaraha-maso

Ny rafitra fanaraha-maso dia ampiasaina amin'ny automation indostrialy sy ny fitaovana isan'andro mba hihazonana ny fampandehanana ara-dalàna.

1. Fanamboarana indostrialy

Ny milina famokarana dia mitazona ny refy sy ny kalitaon'ny vokatra.Ny tsipika fivoriambe mandeha ho azy dia mampiasa fitsipika mba hiantohana ny famerenana.Mampihena ny fako izany ary manatsara ny fahombiazany.

2. Fitsipika ny maripana

Ny fitaovana fanafanana sy fampangatsiahana dia mitazona ny tontolo iainana milamina.Miantehitra amin'ny fanitsiana mandeha ho azy ny trano mba hampilamina ny toetr'andro anatiny.Manatsara ny fahombiazan'ny angovo sy ny fampiononana izany.

3. Rafitra fitaterana

Ny fiara dia mampiasa fanaraha-maso ny hafainganam-pandeha sy ny fahamarinan-toerana mba hampandeha tsara kokoa.Ny fiara maoderina dia misy rafitra fanaraha-maso sy traction.Manatsara ny fiarovana sy ny fahombiazan'ny fiara ireo.

4. Rafitra herinaratra

Ny tambajotra elektrônika dia mandrindra ny haavon'ny voly sy ny fatrany.Ny mpamokatra dia manitsy ny vokatra mifanaraka amin'ny fangatahana entana.Izany dia miantoka ny famatsiana herinaratra maharitra.

5. Robotika sy Automation

Ny robots dia manao asa fametrahana sy fihetsehana marina.Ny milina mandeha ho azy dia miasa tsy tapaka miaraka amin'ny fepetra avo lenta.Izany dia mamela ny famokarana mandroso.

6. Fitaovana ara-pitsaboana

Ny fitaovana dia mitazona ny fepetra fiasana voafehy mandritra ny fitsaboana.Ny fitaovana fanaraha-maso dia mitazona ny soatoavina ao anatin'ny fetra azo antoka.Manatsara ny fiarovana sy ny fahatokisana ny marary izany.

7. Fitaovana an-trano

Ny fitaovana isan'andro dia mitantana ho azy ny fampandehanan-draharaha.Ny milina fanasan-damba sy ny vata fampangatsiahana dia mitazona ny fepetra fiasana mety.Manamora ny asa andavanandro izany.

8. Aerospace Systems

Ny fiaramanidina sy ny drôna dia mitazona ny toetry ny sidina.Ny fitarihana mandeha ho azy dia mitazona ny fironany sy ny haavony marina.Izany dia manohana ny fitetezana azo antoka.

Rafitra fanaraha-maso vs Automation vs Systems Embedded

Ireo teknôlôjia ireo dia mifamatotra akaiky saingy manompo tanjona ara-teknika samihafa ao anatin'ny vokatra elektronika sy indostrialy maoderina.

Feature	Control System	Automation	Tafiditra System
Main Focus	Fitsipika ny variables	Process famonoana	Fitaovana fandidiana
Tanjona	Mitazona sanda irina	Manaova asa ho azy	Mihazakazaka voatokana asa
Faritra	manokana fitondran-tena dingana	manontolo workflow	Single fitaovana vokatra
Fanapahan-kevitra Fahaizana	Mifototra amin'ny soatoavina voarefy	Mifototra amin'ny lojika voaprograma	Mifototra amin'ny firmware
Fampiasana hevitra	Matetika takiana	Tsy voatery	Tsy voatery
Karazana fitaovana	Sensor sy actuators	Masinina sy controllers	Microcontroller birao
Ny anjara asan'ny rindrambaiko	Kajy ary fanitsiana	Sequencing ary fandrindrana	Fitaovana mifehy ny lojika
Karazana valiny	Mitohy fanitsiana	Asa famonoana	Functional asa
Haben'ny rafitra	Kely to antonony	Medium to lehibe	Tena kely
Flexibility	antonony	Avo	voafetra
Fotoana Fepetra	Avo	antonony	Avo
Fampiharana Level	Ambaratonga dingana	haavon'ny zavamaniry	Ambaratonga vokatra
Ohatra	Temperature mifehy	Factory tsipika famokarana	Smart watch
Integration	ampahany amin'ny automation	Ahitana rafitra fanaraha-maso	Manohana ny roa

Fehiny

Ny rafitra fanaraha-maso dia mitazona ny fitoniana amin'ny fampitahana tsy tapaka ny vokatra tena izy amin'ny sanda kendrena ary manitsy ny fahadisoana rehetra.Miankina amin'ny singa fototra toy ny tamberina, hetsika fanaraha-maso, ary ny dingana voafehy ny fahombiazan'izy ireo.Ny fanasokajiana samihafa dia mamaritra ny fomba fitantanana ny famantarana sy ny fomba famalian'ny rafitra iray ny korontana.Noho ireo fahaiza-manao ireo, ny rafitra fanaraha-maso dia ampiharina amin'ny indostria, ny fitaterana, ny angovo, ny fitaovana fitsaboana ary ny fitaovana andavanandro.
