4.7 kΩ Torolàlana momba ny fanoherana: Kaody loko, Fampiasana, Fitsapana & fampitahana sanda

Ny resistor 4.7 kΩ dia ampahany elektronika mahazatra ampiasaina amin'ny fanaraha-maso ny ankehitriny sy ny fametrahana ny voltase amin'ny faritra.Ity lahatsoratra ity dia manazava ny dikan'ny sandany, ny fomba hamakiana ny lokony, ary ny tena mampiavaka azy.Asehony koa ny toerana ampiasana azy amin'ny ankapobeny, toy ny famantarana misintona sy misintona midina, fanaraha-maso transistor, ary mpizara malefaka.Hianatra ny fomba hanamarinana azy amin'ny fampiasana multimeter sy ny fampitahana azy amin'ny resistor 10 kΩ sy 47 kΩ ianao.

Catalog

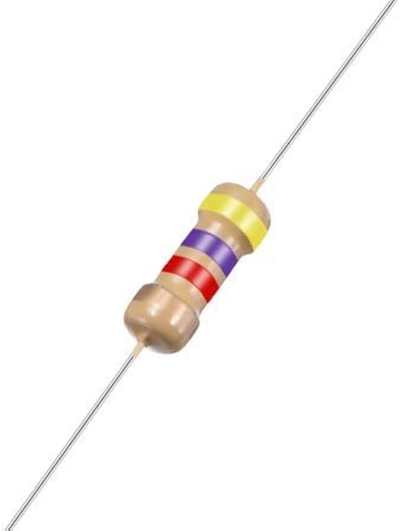

Sary 1. 4.7 kΩ Axial Resistor

Inona no atao hoe 4.7 kΩ Resistor?

Ny resistor 4.7 kΩ dia resistor misy sandan'ny fanoherana 4,700 ohms (Ω).Ny “kΩ” dia midika hoe kilo-ohms, ka 4,7 kΩ = 4,7 × 1,000 Ω = 4,700 Ω.Ao amin'ny faritra iray, io sanda io dia matetika ampiasaina mba hampihenana ny rivo-piainana ho amin'ny ambaratonga azo antoka kokoa na hametraka ny haavon'ny voltase amin'ny node.Manampy amin'ny fitazonana ny mari-pamantarana ho marin-toerana izy io amin'ny fanaraha-maso ny habetsahan'ny rian-drano afaka mikoriana amin'ny lalana iray.Amin'ny teny tsotra, ny resistor 4.7 kΩ dia sanda mahazatra ampiasaina amin'ny fanaraha-maso ny voltase ankehitriny na ny endrika nefa tsy mamela ny faritra hisintona be loatra.

Famaritana elektrika amin'ny resistor 4.7 kΩ

Ny resistor 4.7 kΩ dia azo atao amin'ny karazana sy habe maro, noho izany dia miovaova arakaraka ny andian-dahatsoratra sy ny mpanamboatra ny famaritana azy.Ny tabilao etsy ambany dia mitanisa ireo tolotra mahazatra sy azo refesina ho hitanao amin'ny angona.

Specifications	Laharana mahazatra
Nominal fanoherana	4.7 kΩ (4.700 Ω)
Fandeferana	±0,1%, ±0,5%, ±1%, ±2%, ±5%
naoty herinaratra (axial)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
naoty herinaratra (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Temperature coefficient (TCR)	25, 50, 100, 200,300 ppm/°C
Miasa mari-pana isan-karazany	-55°C ny +155°C (miovaova arakaraka ny karazana)
Max miasa voly	~50 V hatramin'ny 500 V (miankina amin'ny fonosana/hery)
Max be loatra voly	Ambony noho voly miasa (miankina amin'ny andian-dahatsoratra)
Haben'ny fonosana (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Haben'ny vatana (axial)	Miankina amin'ny wattage (vatana lava kokoa ho an'ny W ambony)
Resistor teknolojia	Film matevina, sarimihetsika manify, sarimihetsika metaly, wirewound
Maharitra fahamarinan-toerana	oh., ±(0,2% hatramin'ny 1%) mihoatra ny 1,000 ora (miankina amin'ny karazana)
Rivotra (havana)	Lower in sarimihetsika metaly / manify, ambony amin'ny sarimihetsika matevina
Voltage coefficient	mahazatra ambany;voafaritra bebe kokoa amin'ny karazana precision
hamandoana / naoty tontolo iainana	Varies (andian-dahatsoratra ho an'ny tanjona ankapobeny)

4.7 kΩ Resistor Color Code

Maro amin'ny 4.7 kΩ resistors no mampiasa loko mena mba hahafahanao mamantatra haingana ny sandany.Ny isan'ny tarika (4, 5, na 6) dia manova indrindra ny isan'ny isa aseho ary raha ampidirina ny fampahalalana fanampiny toy ny coefficient maripana.

4-Band Color Code

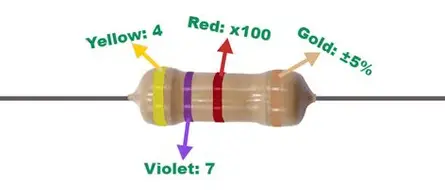

Sary 2. 4-Band 4.7 kΩ Color Code

Tarika Toerana	loko	Midika	Sanda
tarika 1	Mavo	tarehimarika 1	4
tarika faha-2	Violet	tarehimarika faha-2	7
tarika faha-3	mena	Multiplier	×100 (10²)
tarika faha-4	Volamena	Fandeferana	±5%

Ny tarika roa voalohany dia manome ny isa 47. Ny tarika fahatelo (mena) dia midika hoe ampitomboina amin'ny 100, ka 47 × 100 = 4,700 Ω.4.7kΩ izany.Ny tarika volamena dia mampiseho ny fanoherana dia mety miovaova amin'ny ± 5% amin'ny sanda voalaza.

5-Band Color Code

Ny resistor 5-band dia manampy isa fanampiny, ka ny sanda dia mampiasa isa telo manan-danja alohan'ny multiplier.Matetika izy io no ampiasaina amin'ny faritra fandeferana henjana kokoa.

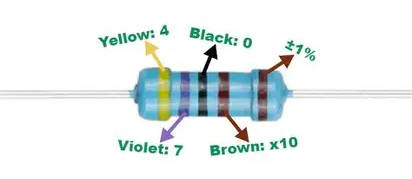

Sary 3. 5-Band 4.7 kΩ Color Code

Tarika Toerana	loko	Midika	Sanda
tarika 1	Mavo	tarehimarika 1	4
tarika faha-2	Violet	tarehimarika faha-2	7
tarika faha-3	Mainty	tarehimarika faha-3	0
tarika faha-4	Brown	Multiplier	×10 (10¹)
tarika faha-5	Brown	Fandeferana	± 1%

Ny tarika telo voalohany dia miforona 470. Ny tarika multiplier (volontsôkôlà) dia midika ×10, ka 470 × 10 = 4,700 Ω.Izany dia mitovy amin'ny 4.7 kΩ.Ny tarika farany (volontsôkôlà) dia manondro fandeferana ± 1%, izay amin'ny ankapobeny dia mazava kokoa noho ny ampahany 4-band mahazatra.

6-Band Color Code

Ny resistor 6-band dia misy tarika coefficient maripana (tempco) ankoatra ny fandeferana.Tena ilaina izany rehefa miahy ny fahamarinan'ny sanda rehefa miova ny mari-pana.

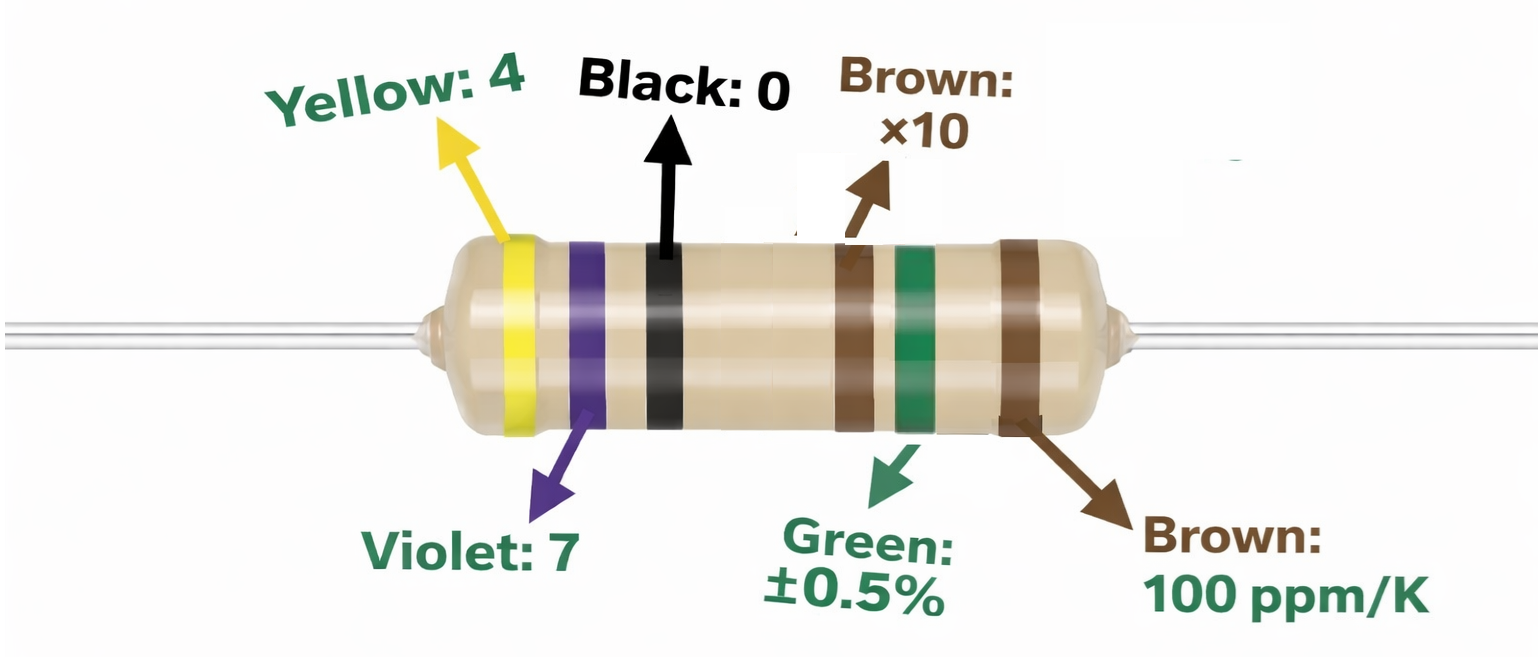

Sary 4. 6-Band 4.7 kΩ Color Code

Tarika Toerana	loko	Midika	Sanda
tarika 1	Mavo	tarehimarika 1	4
tarika faha-2	Violet	tarehimarika faha-2	7
tarika faha-3	Mainty	tarehimarika faha-3	0
tarika faha-4	Brown	Multiplier	×10 (10¹)
tarika faha-5	Maitso	Fandeferana	± 0,5%
tarika faha-6	Brown	Tempco	100 ppm/°C

Ny tarika maitso dia midika fa ny resistor dia avela hiovaova amin'ny ± 0,5% amin'ny 4,7 kΩ.Ny tarika tempco volontsôkôlà dia midika hoe miova eo amin'ny 100 ppm/°C ny fanoherana, izany hoe 0,01% isaky ny °C (satria 100 ppm = 100/1,000,000).Ny sanda ppm/°C ambany kokoa dia matetika midika hoe fahamarinan-toerana tsara kokoa rehefa miakatra na midina ny maripana.Izany no mahatonga ny resistors 6-band matetika ampiasaina raha misy ny fanoherana tsy miovaova amin'ny mari-pana.

Fampiharana ny 4.7 kΩ Resistor

Ny resistor 4.7 kΩ dia sanda "afovoany" izay mifanaraka amin'ny endrika azo ampiharina maro, indrindra amin'ny manodidina ny famantarana lojika sy ny faritra famantarana kely.Ireto ambany ireto ny fomba mahazatra ampiasaina amin'ny faritra.

1. Pull-up resistor ho an'ny fampidirana nomerika

Ny fisintonana 4.7 kΩ dia manampy ny fampidirana nomerika hamaky ny HIGH madio rehefa misokatra ny switch na output.Manome fisintonana matanjaka ampy hiadiana amin'ny tabataba kely izy io, saingy mbola mitazona ny antonony amin'izao fotoana izao rehefa misintona LOW ny tsipika.Ity sanda ity dia hita betsaka amin'ny fampidirana microcontroller sy ny fivoahana misokatra.Fahita ihany koa amin'ny tsipika famantarana iombonana izay manan-danja ny fitoniana.

2. Pull-midina resistor ho stable LOW fanjakana

Ny fisintonana midina 4.7 kΩ dia mitazona famantarana amin'ny LOW rehefa tsy misy na inona na inona mitondra azy.Izany dia manakana ny fampidirana "mitsingevana" izay mety hiova kisendrasendra.Matetika izy io no ampiasaina miaraka amin'ny bokotra, ny famoahana sensor, ary ny pins.Ny sanda dia matanjaka ampy hamaritana ambaratonga mazava nefa tsy mavesa-danja ny faritra.

3. Fitongilanana transistor amin'ny dingana kely famantarana

Ao amin'ny fizarana mpamily BJT na MOSFET, 4.7 kΩ dia matetika ampiasaina mba hametrahana lalana mitongilana ho an'ny node fototra / vavahady.Izy io dia manampy amin'ny fanaraha-maso ny hamafin'ny mari-pamantarana mifehy ny fampidiran'ny transistor.Maro no misafidy azy io rehefa mila lalana mifehy mafy tsy misy tondra-drano be loatra.Izy io koa dia manampy amin'ny fitazonana ny fidirana tsy ho voaloa rehefa tapaka ny famantaranandro mitondra fiara.

4. Fizarana voltase ho an'ny fanondroana na sensit nodes

Ny resistor 4.7 kΩ dia matetika miaraka amin'ny resistor iray hafa mba hamoronana fizarazarana ho an'ny volavolan-tsolika azo vinavinaina.Izy io dia ampiasaina amin'ny fanamafisam-peo, ny fametrahana reference, ary ny famandrihana sensor.Ny sandany dia azo ampiharina satria tsy mitaky singa lehibe loatra izy io ary mitazona ny fizarazarana ho antonony.Mora ihany koa ny mifanandrify amin'ny soatoavina resistor mahazatra.

5. Fandrefesana tsipika famantarana na entana malefaka

Amin'ny lalana famantarana sasany, 4.7 kΩ dia ampiasaina ho enta-mavesatra maivana mba hampihenana ny mitsingevana tsy ilaina na hamolavola ny fihetsiky ny node.Afaka manampy amin'ny fampitoniana ny tabataba kely amin'ny tsipika misy impedance avo lenta izany.Izany dia mahazatra manodidina ny analogue inputs sy comparator inputs.Ny tanjona dia node tsy miovaova nefa tsy mamadika azy ho enta-mavesatra.

Ahoana ny fomba fitsapana ny 4.7 kΩ resistor amin'ny fampiasana multimeter?

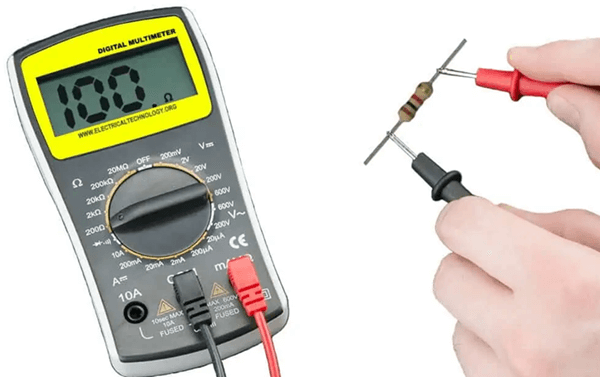

Sary 5. Fandrefesana Resistor amin'ny fampiasana Multimeter nomerika

Ny fisavana multimeter haingana dia manamarina raha akaiky ny sanda andrasana ny resistor iray.Manampy izany rehefa mamaha olana na manasokajy ampahany.

Dingana 1: Amboary tsara ny multimeter

Alefaso ny multimeter ary apetraho amin'ny fomba fanoherana (Ω).Raha fehezin'ny tanana ny metranao, dia mifidiana elanelana mihoatra ny 4.7 kΩ, toy ny 20 kΩ.Ataovy azo antoka fa ampidirina amin'ny seranana marina ny probe (COM sy Ω).Tohizo vetivety ny tendron'ny probe mba hahitana fa mamaly ara-dalàna ny metatra.

Dingana 2: Atokana ny resistor alohan'ny handrefesana

Ho an'ny famakiana marina indrindra, ny resistor dia tokony horefesina amin'ny faritra.Raha mbola apetraka eo amin'ny solaitrabe izany, dia afaka mamorona lalana mifanitsy izay manova ny vakiteny ny ampahany hafa.Raha tsy azo atao ny manala azy dia atsangano ny tongotra iray amin'ny resistor mba tsy hifandray tanteraka intsony.Ity dingana ity dia manakana ny famakiana diso izay toa ambany loatra.

Dingana 3: Refesina ny sandan'ny fanoherana

Mitazona probe iray amin'ny fitarihana tsirairay amin'ny resistor.Tohizo ny fifandraisana tsy tapaka mba tsy hitsambikina ny sanda noho ny tsy fahampian'ny fifandraisana.Vakio ny fanoherana aseho ary mariho raha manakaiky ny 4.70 kΩ izy io.Ny fitetezana kely dia ara-dalàna arakaraka ny fandeferan'ny resistor.

Dingana 4: Tsarao ny vokatra amin'ny alàlan'ny elanelana andrasana

Ampitahao amin'ny fandeferan'ny resistor ny famakiana raha fantatrao izany.Ho an'ny ampahany ± 5% mahazatra, ny elanelana mahazatra dia eo amin'ny 4.465 kΩ hatramin'ny 4.935 kΩ.Ho an'ny ampahany ± 1%, ny elanelana mahazatra dia eo amin'ny 4.653 kΩ hatramin'ny 4.747 kΩ.Raha toa ka mampiseho ny OL (tsipika misokatra) ny metatra na ny sanda lavitra ivelan'ny faritra antenaina, dia mety ho simba ny fanoherana na mety ho diso ny fandrefesana.

Mampitaha 4.7 kΩ vs 10 kΩ vs 47 kΩ Resistors

Ireo soatoavina telo ireo dia matetika ampiasaina amin'ny "asa" mitovy (toy ny fisintonana, ny lalana mitongilana, ary ny fizarazarana), saingy tsy mitovy ny fitondran-tenany satria manova ny ankehitriny sy ny entana ny fanoherana.Ny tabilao etsy ambany dia mampiseho ny fahasamihafan'ny elektrônika azo ampiharina sy ny fotoana isafidianana ny sanda tsirairay.

Features	4,7 kΩ	10 kΩ	47 kΩ
Current amin'ny 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Amin'izao fotoana izao amin'ny 12 V	2,55 mA	1,20 mA	0,255 mA
Fanoherana tahan'ny 4.7 kΩ	1×	2.13× ambony	10 × ambony
Fihenam-bidy amin'ny resistor amin'ny 1 mA	4.7 V	10 V	47 V
Famotehana hery amin'ny 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Hery dissipation amin'ny 12 V	30,6 mW	14,4 mW	3,06 mW
fotoana RC tsy miova amin'ny capacitor 100nF	0.47 ms	1.00 ms	4.70 ms
RC fanapahana matetika miaraka amin'ny 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Current fiovana isaky ny 1 V	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Output fandraisana anjara impedance amin'ny divider	ambany	antonony	Avo
Ora famandrihana hatramin'ny 63% amin'ny 100 nF	0.47 ms	1.00 ms	4.70 ms
Ora famandrihana hatramin'ny ~99% (≈5τ)	2.35 ms	5.00 ms	23,5 ms
ADC mahazatra loharano impedance vokany	Error kely indrindra	azo ekena fahadisoana	Tsikaritra mety ho diso
Fahatsapana ny leakage current (1 µA leakage error)	0.47% diso	Fahadisoana 1.0%.	Fahadisoana 4.7%.
Havana hafainganam-pandehan'ny famantarana	Haingana	antonony	miadana

Fehiny

Ny resistor 4.7 kΩ dia manome fanoherana voalanjalanja izay miasa tsara amin'ny faritra maro.Ny kaody lokony dia mampiseho ny lanjany sy ny fahamarinany, ary ny fitsapana multimeter dia manamafy raha mbola mandeha tsara izy io.Matetika izy io no ampiasaina mba hitazonana ny mari-pamantarana ho tony, hifehezana ny fampidirana transistor, ary hamoronana haavon'ny voltora raikitra.Raha ampitahaina amin'ny soatoavina ambany na avo kokoa, dia misintona courant antonony izy io ary mijanona ho azo itokisana, ka izany no mahatonga azy io ho be mpampiasa.
